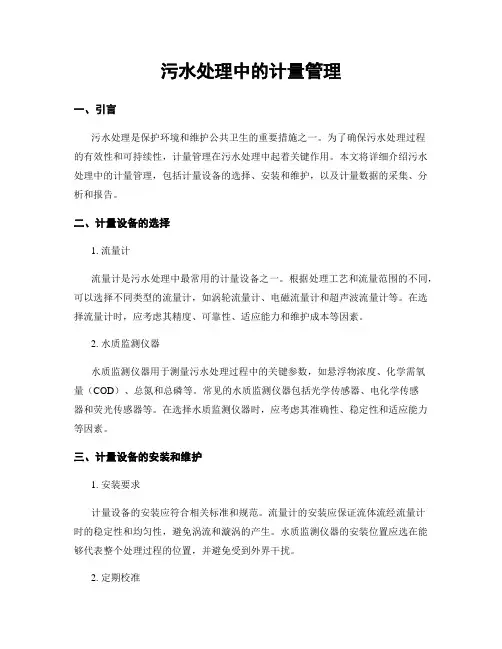

污水处理中的计量管理一、引言污水处理是现代城市环境保护的重要组成部分，对于污水处理厂而言，准确的计量管理是确保处理效果和运行效率的关键。
本文将详细介绍污水处理中的计量管理，包括计量设备的选择和安装、数据采集和监测、数据处理和分析等方面。
二、计量设备的选择和安装1. 污水流量计污水处理厂需要安装流量计来准确测量进出水量，以评估处理效果和运行成本。
常用的污水流量计有电磁流量计、超声波流量计等，选择适合的流量计应考虑流量范围、精度要求、耐腐蚀性能等因素。
安装流量计时应避免管道变形和波动，确保准确测量。
2. 污水质量监测设备污水处理过程中，需要对污水的各项指标进行监测，常见的监测设备包括pH 计、溶解氧测量仪、浊度计等。
选择和安装这些设备时，应考虑其适用范围、准确度、稳定性等因素，并定期进行校准和维护，以确保监测数据的准确性。
三、数据采集和监测1. 自动化数据采集系统污水处理厂应建立自动化数据采集系统，实现对污水处理过程中各项指标的实时监测和数据采集。
该系统应包括传感器、数据采集仪、数据传输设备等。
传感器负责采集各项指标的数据，数据采集仪将数据进行处理和存储，数据传输设备将数据传输到中央控制室或监测中心。
2. 数据监测和分析污水处理厂应建立数据监测和分析系统，对采集到的数据进行实时监测和分析。
该系统可以通过数据处理软件实现数据的可视化展示和分析，帮助运营人员及时发现问题和进行决策。
同时，还可以利用历史数据进行趋势分析和预测，为优化运营提供参考。
四、数据处理和分析1. 数据质量控制污水处理厂应建立数据质量控制机制，确保采集到的数据准确可靠。
数据质量控制包括传感器校准、数据采集仪的验证、数据传输的完整性检查等。
同时，还应建立数据异常检测和纠正机制，及时发现和处理异常数据，以避免对后续分析和决策的影响。
2. 数据分析和报告污水处理厂应通过数据分析软件对采集到的数据进行分析，提取有用的信息。
数据分析可以包括监测指标的趋势分析、相关性分析、异常检测等。
10大常见流量计原理图及特点流量计关于流量计的原理，其实一直都觉得很难搞懂，不知道你们是不是这样。
所以特地找了动态原理图以帮助理解，希望对你们也有用。
椭圆流量计产品特点1. 其依靠被测介质的压头推动椭圆齿轮旋转而进行计量。
2. 粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。
3. 适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。
如果被测液体介质中夹杂有气体时，也会引起测量误差。
腰轮流量计产品特点1. 重量轻、精度高，安装使用方便。
2. 压力损失小，量程范围大。
3. 主要用于石化、电力、冶金、交通、国防以及商贸等部门对汽油、煤油及轻柴油等油品的计量。
双转子流量计产品特点1. 适用于稀油、轻质油、稠油、含砂量大、含水量大的原油，被测量液体的粘度范围大。
2. 流量计通过的液体流量大。
3. 使用寿命长，准确度高，可靠性强。
4. 压内损失极小。
5. 可直接与计算机联网。
孔板流量计产品特点1. 节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
2. 应用范围广，全部单相流皆可测量，部分混相流亦可应用。
3. 标准型节流装置无须实流校准，即可投用。
4. 一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。
转子流量计产品特点1. 工业上和实验室最常用的一种流量计。
2. 结构简单、直观、压力损失小、维修方便。
3. 须安装在垂直走向的管段上，流体介质自下而上地通过转子流量计。
涡轮流量计产品特点1.抗杂质能力强。
2.抗电磁干扰和抗振能力强。
3.其结构与原理简单，便于维修。
4.几乎无压力损失，节省动力电耗。
电磁流量计产品特点1. 双向测量系统。
2. 传感器所需的直管段较短，长度为5倍的管道直径。
3. 压力损失小4. 测量不受流体密度、粘度、温度、压力和电导率变化的影响5. 主要应用于污水处理方面。

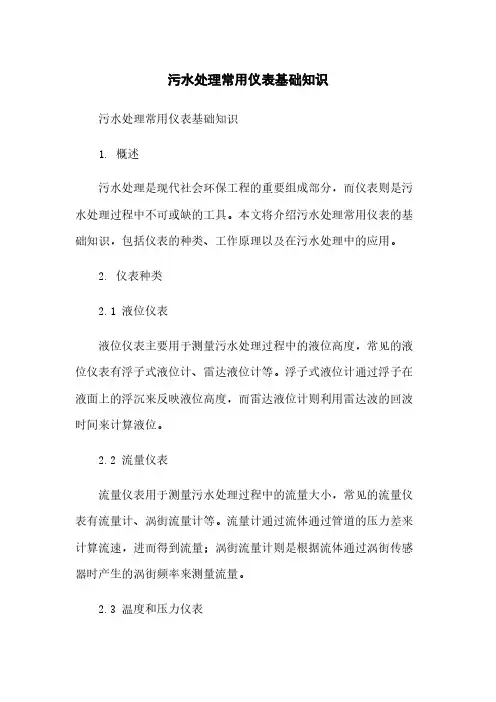

污水处理常用仪表基础知识污水处理常用仪表基础知识1. 概述污水处理是现代社会环保工程的重要组成部分，而仪表则是污水处理过程中不可或缺的工具。
本文将介绍污水处理常用仪表的基础知识，包括仪表的种类、工作原理以及在污水处理中的应用。
2. 仪表种类2.1 液位仪表液位仪表主要用于测量污水处理过程中的液位高度，常见的液位仪表有浮子式液位计、雷达液位计等。
浮子式液位计通过浮子在液面上的浮沉来反映液位高度，而雷达液位计则利用雷达波的回波时间来计算液位。
2.2 流量仪表流量仪表用于测量污水处理过程中的流量大小，常见的流量仪表有流量计、涡街流量计等。
流量计通过流体通过管道的压力差来计算流速，进而得到流量；涡街流量计则是根据流体通过涡街传感器时产生的涡街频率来测量流量。
2.3 温度和压力仪表温度和压力仪表主要用于测量污水处理过程中的温度和压力，常见的仪表有温度计、压力计等。
温度计通过测量物体或介质的温度来获取温度信息，压力计则通过测量气体或液体对封闭容器的压力来获取压力信息。
2.4 pH和溶解氧仪表pH和溶解氧仪表主要用于测量污水处理过程中的pH值和溶解氧含量，常见的仪表有pH计和溶解氧仪等。
pH计通过测量溶液中的氢离子浓度来确定pH值，溶解氧仪则是利用电化学方法来测量溶液中的溶解氧含量。
3. 仪表工作原理不同种类的仪表有不同的工作原理，下面简要介绍一些常见仪表的工作原理。
3.1 浮子式液位计浮子式液位计利用浮子在液面上的浮沉来反映液位高度。
当液位上升时，浮子被抬升；当液位下降时，浮子下沉。
通过测量浮子的浮沉高度，可以确定液位的高低。
3.2 流量计流量计通过测量流体通过管道的压力差来计算流速，进而得到流量。
常见的流量计有差压流量计和涡街流量计。
差压流量计利用管道中的节流装置产生压差，通过测量压差来计算流速；涡街流量计则是根据流体通过涡街传感器时产生的涡街频率来测量流量。
3.3 pH计pH计通过测量溶液中的氢离子浓度来确定pH值。
各种流量计的优缺点和适合的介质流量计是一种广泛应用于流体工程领域的仪器，用于测量和监测流体的流量。
根据工作原理和结构特点的不同，流量计可以分为多种类型，每种类型都有其独特的优点、缺点和适用介质。
下面将详细介绍几种常见的流量计。
1.机械式流量计机械式流量计是一种基于机械原理测量流体流量的仪器。
最常见的机械式流量计包括涡轮流量计、叶片式流量计和齿轮式流量计等。
(1)涡轮流量计优点：结构简单，易于安装和维护；适用范围广，可用于测量各种液态介质的流量；测量精度高，可达到±1%；响应速度快。
缺点：对流体介质的温度、压力和粘度等参数要求较高；易受颗粒物质的干扰。
适用介质：适用于各种液态介质，如石油、天然气、化工介质等。
(2)叶片式流量计优点：测量精度高，可达到±0.5%；结构简单，价格相对较低；可承受较高的工作压力。
缺点：叶片易受颗粒物与粘度高的介质的磨损；不适用于气体介质；需要一定的直管段来保证测量精度。
适用介质：适用于各种液态介质，如清水、石油和化工介质等。
(3)齿轮式流量计优点：测量精度高，可达到±0.2%；结构简单，工作可靠；适用于高温和高粘度液体的测量。
缺点：对流体介质的温度和粘度等参数要求较高；不适用于气体介质的测量；对颗粒物质敏感。
适用介质：适用于各种液态介质，尤其是粘度较高的液体。
2.电磁式流量计电磁式流量计是利用法拉第电磁感应原理进行测量的仪器，广泛用于液体和气体的流量测量。
优点：可适用于各种导电介质的流量测量；测量范围广，可达到远高于其他流量计的比例；无需添加额外的压力损失装置。
缺点：对被测流体的电导率要求较高；易受磁场干扰。
适用介质：适用于液体和气体，如腐蚀性介质、污水、纯水等。
3.热式流量计热式流量计是通过测量流体对热能的吸收或带走来确定流量的仪器。
优点：对流体介质的温度、压力和粘度要求较低；适用于小流量测量；响应速度快。
缺点：对流体介质的热导率要求较高；易受气泡和颗粒物的干扰。
污水处理工艺中的流量计、液位计有哪些水处理工艺的波动会对水中的流量、液位造成影响。
为了及时掌握上述参数的变化，相应研制出流量计、液位计等。
测量参数不同，工作原理也不同，但在仪表的组成上具有共同点，大多数是由传感器、变送器、显示器等部分组成。
1、流量计流量计用于测量被测介质的流量，简单来说就是测量明渠或管道内的流体流量。
按照工作原理，常见的流量计分为差压式、液面式、超声波式、电磁式等类型。
以电磁流量计为例，采用电磁感应原理，根据导电流体通过外加磁场时产生的电动势测定流量，可知电磁流量计的精度高、无压损、水路形式优；测量时不受流体密度、黏度、温度、压力、电导率变化的影响；根据电磁流量计工作环境，选择合理的传感器衬里和电极材料，确保衬里和电极材料具有较强的耐腐蚀性和耐磨损性。
污水处理工艺中，污水调节罐入口管道处使用电磁流量计时，需定期清理电磁流量计两端的磁极，确保磁极不被污水中的杂质附着上，便可测量出进入污水调节罐的流量。
规范安装电磁流量计后，操作人员根据污水调节罐入口流量变化值，从而判断处理了多少污水的总量。
而且，电磁流量计具有安装使用简单、后期维护工作量较小等优点。
2、液位计液体在容器中的高度是液位，测量液位的仪器就是液位计。
根据不同原理，常见的液位计分为差压式、静压式、吹气式、浮子式、超声波式等类型，性能比较如表1所示。
以超声波式液位计为例，测量中由传感器发出超声波脉冲，声波达到液体表面后反射，接收器接受反射信号并转化为电信号，通过计算声波发射和接收的时间差计算液位值。
超声波式液位计测定液位时精度良好，不接触液体表面、测量范围广，几乎适用于各种液体；具有干扰回波的抑止功能，具有较强的抗干扰能力，能保证测量数据的真实性；且超声波式液位计价格低、体积小、重量轻、使用寿命长，具有较高的性价比。
但需注意的是超声波式液位计有盲区，安装时必须计算预留出传感器安装位置与测量液体之间的距离。
水处理工艺中，在调节罐顶部安装超声波式液位计，能对水位进行实时监控，并将测定数据传输至DCS控制器上，进行数据分析、处理和存储，方便操作人员根据测定结果调整工艺参数。
常用流量计选型指南流量计是一种用来测量流体通过管道的数量的仪表。
在工业领域中，流量计的使用非常普遍，因为准确地测量和监测流体流量对于生产过程的控制和优化非常重要。
然而，选择正确的流量计可能是一项具有挑战性的任务，因为市场上有许多不同类型和品牌的流量计可供选择。
以下是一份常用流量计的选型指南，以帮助您选择适合您需求的流量计。
1.流量计类型首先，您需要了解各种不同类型的流量计，并根据您的具体应用需求选择适合的类型。
常见的流量计类型包括：涡轮流量计、涡街流量计、电磁流量计、超声波流量计、质量流量计、差压流量计等。
每种类型的流量计具有不同的优点和适用范围，因此需要根据具体需求进行选择。
2.流量计测量范围流量计的测量范围是指它能够正常工作的流体流量范围。
在选择流量计时，您需要确保它的测量范围能够覆盖您应用中的预期流量。
请注意，流量计的精度通常在其测量范围的一部分内最佳，因此在选择时要考虑充分。
3.测量精度测量精度是流量计的关键性能指标之一、根据您的应用需求和流体特性，选择具有合适精度的流量计非常重要。
请注意，测量精度通常与流量计的价格相关，因此在选择时需要权衡成本和性能。
4.材料选择流量计的材料选择非常重要，因为它们需要能够承受流体中的化学品和压力。
在选择流量计时，请确保它的材料与您要处理的流体相容，并且能够适应所需的温度和压力范围。
5.信号输出流量计通常会提供一个电信号输出，用于将流量数据传输给监控或控制系统。
在选择流量计时，请确保其信号输出与您的系统兼容，并且能够进行准确和可靠的数据传输。
6.安装和维护要求在选择流量计时，需要考虑其安装和维护要求。
有些流量计可能需要特殊的安装位置或条件，例如特定的直管段长度或流量方向。
此外，流量计可能需要定期校准或维修，这需要考虑其维护成本和方便性。
7.成本和性能比较最后，在选择流量计时，需要进行成本和性能的综合比较。
较低成本的流量计可能在性能和可靠性方面存在一些缺陷，而较高成本的流量计可能提供更好的精度和稳定性。
污水处理系统管道流量、压力及管径计算方法和选取表1. 引言本文档旨在介绍污水处理系统中管道流量、压力及管径的计算方法和选取表。
污水处理系统是现代城市建设中不可或缺的一部分，对于保障环境卫生和公众健康起着重要作用。
管道流量、压力及管径的准确计算和选取是确保污水处理系统正常运行的关键。
2. 管道流量的计算方法管道流量是指单位时间内通过管道的液体体积。
在污水处理系统中，根据系统的设计需求和流量要求，我们需要计算管道的流量。
常用的计算方法有以下几种：2.1 伯努利方程法根据伯努利定律，通过管道的流体的总能量为常数。
基于这个原理，可以根据开始和结束点的压力差、流速等参数来计算管道的流量。
2.2 流量测量法通过安装流量计来直接测量管道的流量。
常见的流量计有涡轮流量计、超声波流量计等，可以根据安装的流量计的输出值来确定管道的流量。
3. 管道压力的计算方法管道压力是指流体在管道中的压力情况。
在污水处理系统中，为了保证正常的流动和运行，需要计算管道的压力。
常用的计算方法有以下几种：3.1 流体力学方程法根据流体力学的基本方程，通过管道的尺寸、流速、管道材料、液体密度等参数来计算管道的压力。
3.2 数值模拟法通过使用计算流体力学（CFD）软件进行数值模拟，可以得出管道中的流体流动情况及其压力分布。
4. 管道管径的选取表为了确保污水处理系统的正常运行，我们需要正确选取合适的管道管径。
根据经验和实践，可以制定一份管道管径的选取表，根据设计流量和设计压力，选择合适的管径。
下表为简化的选取表示例：> 注意：表中的推荐管径为经验值，仅供参考。
根据具体情况，可能需要进行进一步的计算和调整。
5. 结论本文档介绍了污水处理系统中管道流量、压力及管径的计算方法和选取表。
正确计算管道流量和压力，合理选择管道管径，对于确保污水处理系统的正常运行至关重要。
在实际设计和施工中，应根据具体情况和要求进行计算和选取。
几种污水流量计量常用方法[2010-01-15] 字体：【小】【中】【大】摘要：随着我国节能减排的大力开展，全国各地都在开展排污摸底工作，对于污水的精确计量存在着大量需求，但是在实践中使用的方法应用上还存在一些误区，许多不适合的方法被大量应用于污水计量，结果造成设备闲置，计量不准等后果。
本文着重介绍了在地上明渠及地下暗渠中污水计量的几种常用方法，供大家参考关键词：污水流量计量梯形槽巴歇尔槽宽顶堰矩形堰PB槽随着我国节能减排的大力开展，全国各地都在陆续开展排污摸底工作，对于污水的精确计量存在着大量需求，但是在实践中使用的方法应用上还存在一些误区，许多不适合的方法被大量应用于污水计量，结果造成设备闲置，计量不准等后果。
要搞清如何找到适合的方法对污水进行精确计量，首先要明确污水的特性。
污水（英文：sewage, wastewater）是指受一定污染的来自生活和生产的排出水，在中国污水排放的形式非常严峻，许多高浓度污水没有经过任何处理直接排放到自然环境，排放到市政管网的污水其污染浓度也远远大于发达国家。
要想治理污染首先要对于排放总量进行控制，必先做的就是掌握污水的排放总量，再分门别类的进行治理。
目前，在实际应用中，污水的排放仍然沿用粗放式的计量模式，厂矿企业都是以上水作为污水处理费的缴纳依据，许多污水处理厂的进出水计量也处于不受控的状态中，加强污水排放监测，是解决环境问题的一个重要的课题。
掌握适用于污水计量的方式方法是解决这一问题的关键所在。
污水根据其特性，应优先选取非接触式明渠流量计配合专门的堰、槽进行流量测量，因为污水的化学物质、生物物质，或者经过污水处理厂处理后夹带的活性污泥等会严重影响类似于电磁流量计等设备的正常运行；污水中还含有大量杂质、漂浮物等，电导率等不易控制，电极端子正常工作时间很短，所有接触式测量方法都会在一定时间内精确度严重漂移，造成计量不准，甚至设备停用；污水的另外一个特性还有其一般为重力流，在这种自由条件下形成的半管流也是许多接触式或管道式流量计力所不能及的。
污水流量测量用哪种流量计好在污水处理工程中，需要测量污水的流量，以便监控和控制处理过程。
而在测量污水流量的过程中，选择合适的流量计显得尤为重要。
那么，究竟应该选择哪种流量计来测量污水流量呢？常用的污水流量计在实际应用中，常用的污水流量计主要包括以下几种：1. 水泵流量计水泵流量计是一种较为常见的流量计，在污水处理工程中也较为常用。
它通过对水泵进出口压力差以及流量计算来测量污水的流量。
水泵流量计具有体积小、价格低廉、易于安装等优点，但是其精度相对较低，不适合对污水流量要求较高的场合。
2. 电磁流量计电磁流量计以电磁原理为基础，通过感应电极对导电液体中的电场、磁场进行测量，从而实现对液体流量的测量。
电磁流量计具有测量范围广、精度高、可靠性好等优点，但是对于含有颗粒物、纤维等杂质的污水，其测量精度会受到影响，因此需要加装过滤器。
3. 压力差流量计压力差流量计通过测量流体通过节流装置时产生的流体压力差，从而测量流体的流量。
压力差流量计具有测量精度高、适用范围广、耐腐蚀等特点，但是对于污水中的大颗粒、纤维等杂质容易造成堵塞，需要定期清理。
4. 超声波流量计超声波流量计是一种基于超声波传感器进行流量测量的仪表，其测量原理是利用超声波在液体中的传播速度与液体运动速度之间的关系来测量流体的流量。
超声波流量计具有高精度、远距离测量、非接触式测量等优点，不易受流体液位、温度和压力变化的影响，适用于污水处理过程中的流量测量。
但是超声波流量计价格较高，且需要电源供应。
如何选择合适的流量计？在选择污水流量计时，应根据实际场景和要求选择合适的流量计。
如果是对污水流量要求不高的场景，可以选择价格较为低廉的水泵流量计。
如果对精度要求较高，可以选择电磁流量计或压力差流量计。
如果对于污水中颗粒物、纤维等杂质的清除要求较高，可以选择压力差流量计或加装电磁流量计过滤器。
如果需要非接触式测量或远距离测量，可以选择超声波流量计。
总结选择合适的污水流量计在污水处理工程中至关重要，既可以提高处理效率，也可以降低成本和污染风险。
常见污水处理流量计的选型1、电磁流量计电磁流量计其运行原理是基于法拉第电磁感应定律，即被测介质垂直于磁力线方向流动，因而在与介质流动和磁力线都垂直的方向上产生感应电动势。
感应电动势与被测介质流之间是正比例关系，利用流速和管道截面积可以得出瞬时流量。
水中的电导率是电磁流量计能够正常工作的前提之一，污水中含有大量的杂质和盐分，具有一定的电导率，所以，电磁流量计可以用于污水测量。
而对于纯净水，则无法利用电磁流量计测量。
电磁流量计的使用优势在于精度高、测量稳定、适用范围广，可以根据介质选择电极和内衬，在恶劣介质中也可用于完成测量工作；缺点是容易受到电磁波的干扰，管径越大，价格就越昂贵，而且大管径电磁流量计拆装不容易，检修困难。
2、超声波流量计超声波流量计的工作原理是借助时差式测量原理，通过一对超声波探头发射信号穿过中间介质到达另一侧管壁，被另一个探头接收到，另一侧探头同样发射信号被第一个探头接收到。
在这个过程中，由于信号的输送时间受介质流速的影响，所以，存在一定的时间差。
基于此，超声波流量计借助相关公式计算出了相应的流量值。
一般而言，超声波流量计可分为外夹式和插入式2种。
随着技术的不断更新、升级，超声波流量计由单声路发展到多声路，目前，常用的是8声路超声波流量计，其精度可达到电磁流量计的程度，可以克服安装条件较差的问题。
如果流量计前的直管段长度达不到安装要求，可安装多声路超声波流量计。
超声波流量计具有数据自动存储、测量精度高、全中文显示、操作灵活、携带方便等优点。
与电磁流量计相比，在大管径上安装超声波流量计(特别是在1m以上的大管径)有明显的优势，而且施工难度不大，成本相对低，维护方便。
但是，超声波流量计的缺点在于插入式超声波换能器的安装会受到介质成分的影响，适用范围受到局限；换能器在使用过程中会老化，影响测量信号强度，降低测量精度；当被测介质中杂质或气泡多时，也会出现无法测量的情况。
外夹式的超声波流量计携带和安装方便，计量检测单位常常作为标准计量器具(一般为进口产品)在现场进行流量比对工作，但受换能器与管道之间耦合材料耐温程度的限制，高温下被测流体传声速度的原始数据不全，以及换能器功率强度的影响，容易导致流量计无法正常工作。
