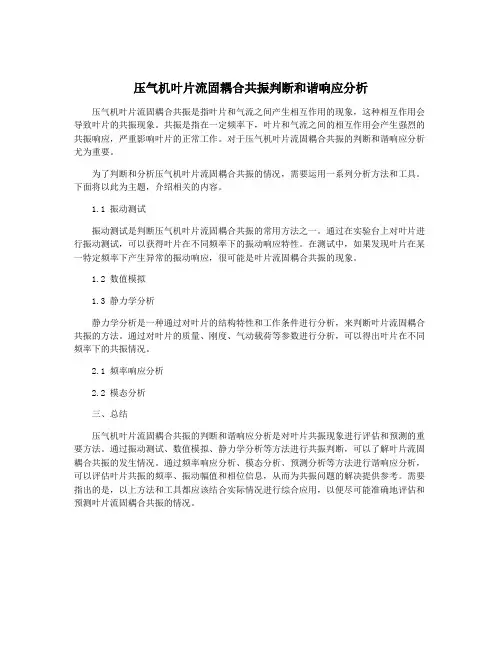

压气机叶片流固耦合共振判断和谐响应分析
压气机叶片流固耦合共振是指叶片和气流之间产生相互作用的现象，这种相互作用会导致叶片的共振现象。
共振是指在一定频率下，叶片和气流之间的相互作用会产生强烈的共振响应，严重影响叶片的正常工作。
对于压气机叶片流固耦合共振的判断和谐响应分析尤为重要。
为了判断和分析压气机叶片流固耦合共振的情况，需要运用一系列分析方法和工具。
下面将以此为主题，介绍相关的内容。
1.1 振动测试
振动测试是判断压气机叶片流固耦合共振的常用方法之一。
通过在实验台上对叶片进行振动测试，可以获得叶片在不同频率下的振动响应特性。
在测试中，如果发现叶片在某一特定频率下产生异常的振动响应，很可能是叶片流固耦合共振的现象。
1.2 数值模拟
1.3 静力学分析
静力学分析是一种通过对叶片的结构特性和工作条件进行分析，来判断叶片流固耦合共振的方法。
通过对叶片的质量、刚度、气动载荷等参数进行分析，可以得出叶片在不同频率下的共振情况。
2.1 频率响应分析
2.2 模态分析
三、总结
压气机叶片流固耦合共振的判断和谐响应分析是对叶片共振现象进行评估和预测的重要方法。
通过振动测试、数值模拟、静力学分析等方法进行共振判断，可以了解叶片流固耦合共振的发生情况。
通过频率响应分析、模态分析、预测分析等方法进行谐响应分析，可以评估叶片共振的频率、振动幅值和相位信息，从而为共振问题的解决提供参考。
需要指出的是，以上方法和工具都应该结合实际情况进行综合应用，以便尽可能准确地评估和预测叶片流固耦合共振的情况。
模态分析是分析结构的动力特性，与结构受什么样的荷载没有关系，只要给定了质量、弹性模量、泊松比等材料参数，并施加了边界约束就可以得到此状态下的各阶自振频率和振型（也称为模态）。
谐响应分析是分析结构在不同频率的简谐荷载作用下的动力响应，是与结构所受荷载相关的，只是结构所受荷载的都是简谐荷载，而且荷载频率的变化范围在谐响应分析时要给出来。
比如，在ANSYS谐响应分析中要给出这样的语句FK,3,FX,7071,7071 ！指定点荷载的实部和虚部（或者幅值和相位角）HARFRQ,0,2.5, ！指定荷载频率的变化范围，也就是说只分析结构所受频率从0到2.5HZ之间的荷载NSUBST,100, ！指定频率从0到2.5之间分100步进行计算这样，结构所受的这个点荷载的表达式实际上是F=(7071+i*7071)*exp(i*omiga*t) !式中omiga从0到2.5*2*3.1415926变化分析得到结果是各点物理量随频率变化的，但物理量的值一般为复数，包括实部的虚部，这可以从后处理LIST结点值看出来。
个人认为进行谐响应分析并不一定要先进行模态分析（也叫振型分析、振型分解等），而直接进行谐响应分析后查看结构的物理量随频率变化曲线时也会看到在结构的自振频率处响应会放大（共振）。
如果已经进行过模态分析的话，会发现谐响应分析时的共振频率和模态分析提到的自振频率是一致的。
但有些时候模态分析中得到的有些频率在谐响应分析的频响曲线里可能很不明显。
因此，只能说在谐响应分析前进行一下模态分析可以对结构的自振特性有个了解，以便验证谐响应分析结果是否合理。
另外，谐响应分析应该是频域分析方法的一个部分。
对于相地震那样的时间过程线，直接进行时域分析（ANSYS里用暂态分析）可得到结构随时间的响应。
而如果进行频域分析，就应该通过傅立叶变换把时域地震曲线变为由多个简谐荷载的叠加，然后再以此简谐荷载做为谐响应分析时的荷载进行谐响应分析，最后再对谐响应分析得到的结果进行傅立叶逆变换得到时域的结果。
谐响应响应谱分析随机振动与模态分析分解首先，谐响应是指在结构受到谐波激励时的响应。
谐响应分析通过求
解结构的固有频率和模态形态，可以得到结构在特定频率下的振动响应。
谐响应分析适用于结构物在受到单一频率的激励下的振动分析。
这种分析
方法通常用于研究结构物的固有频率、振型和共振现象。
其次，响应谱分析是一种用于反映结构物在地震激励下的振动响应的
分析方法。
响应谱分析是将地震激励和结构响应表示为频率-加速度的关系，并通过求解结构的动力方程，得到结构在不同频率下的最大振动响应。
响应谱分析适用于研究结构物在地震等随机激励下的振动响应特性。
响应
谱分析可以在设计阶段评估结构的抗震性能，并为地震设计提供参考依据。
随机振动是指由不同频率和振幅的随机激励引起的结构振动。
随机振
动与模态分析分解是将随机振动分解为一系列模态振动的分析方法。
模态
分析通过将结构的振动方程转化为模态方程，求解结构的固有频率和振型。
然后，通过将模态响应与结构的模态参与系数相乘，可以得到结构的全局
响应。
随机振动与模态分析分解可以用于研究结构物在非线性激励下的振
动响应特性，以及结构响应的频谱特性。
总而言之，谐响应、响应谱分析、随机振动与模态分析分解是结构动
力学中常用的分析方法，用于研究结构物的振动响应特性。
谐响应适用于
单一频率激励下的振动分析，响应谱分析适用于地震等随机激励下的振动
分析，随机振动与模态分析分解适用于非线性激励下的振动分析。
这些方
法的综合应用可以帮助工程师评估和改善结构物的振动性能，以确保结构
的安全性和可靠性。
模态分析是分析结构的动力特性，与结构受什么样的荷载没有关系，只要给定了质量、弹性模量、泊松比等材料参数，并施加了边界约束就可以得到此状态下的各阶自振频率和振型（也称为模态）。
谐响应分析是分析结构在不同频率的简谐荷载作用下的动力响应，是与结构所受荷载相关的，只是结构所受荷载的都是简谐荷载，而且荷载频率的变化范围在谐响应分析时要给出来。
比如，在ANSYS谐响应分析中要给出这样的语句FK,3,FX,7071,7071 ！指定点荷载的实部和虚部（或者幅值和相位角）HARFRQ,0,2.5, ！指定荷载频率的变化范围，也就是说只分析结构所受频率从0到2.5HZ之间的荷载NSUBST,100, ！指定频率从0到2.5之间分100步进行计算这样，结构所受的这个点荷载的表达式实际上是F=(7071+i*7071)*exp(i*omiga*t) !式中omiga从0到2.5*2*3.1415926变化分析得到结果是各点物理量随频率变化的，但物理量的值一般为复数，包括实部的虚部，这可以从后处理LIST结点值看出来。
个人认为进行谐响应分析并不一定要先进行模态分析（也叫振型分析、振型分解等），而直接进行谐响应分析后查看结构的物理量随频率变化曲线时也会看到在结构的自振频率处响应会放大（共振）。
如果已经进行过模态分析的话，会发现谐响应分析时的共振频率和模态分析提到的自振频率是一致的。
但有些时候模态分析中得到的有些频率在谐响应分析的频响曲线里可能很不明显。
因此，只能说在谐响应分析前进行一下模态分析可以对结构的自振特性有个了解，以便验证谐响应分析结果是否合理。
另外，谐响应分析应该是频域分析方法的一个部分。
对于相地震那样的时间过程线，直接进行时域分析（ANSYS里用暂态分析）可得到结构随时间的响应。
而如果进行频域分析，就应该通过傅立叶变换把时域地震曲线变为由多个简谐荷载的叠加，然后再以此简谐荷载做为谐响应分析时的荷载进行谐响应分析，最后再对谐响应分析得到的结果进行傅立叶逆变换得到时域的结果。
大展弦比机翼的有限元模态及谐响应分析大展弦比机翼的有限元模态及谐响应分析机翼是飞机的重要组成部分，其曲率和结构参数对机体飞行性能有重要影响。
随着科学技术的不断发展，有限元方法逐渐成为机翼设计与分析的重要手段之一。
其中，大展弦比机翼因其优异的空气动力性能，在飞机领域中得到广泛应用。
本文将介绍大展弦比机翼的有限元模态及谐响应分析。
一、大展弦比机翼的结构特点大展弦比机翼是指翼展较长而翼弦较窄的机翼类型。
相比短小精悍的机翼，大展弦比机翼减少了空气动力阻力，提高了飞机的滑翔能力和燃油经济性。
一些常见的大展弦比机翼包括战斗机F-16、客机A380等。
二、有限元模态分析有限元模态分析是一种用于研究结构振动特性的方法。
模态分析的核心思路是将结构分解为一系列自由振动模态，求解结构的阻尼、刚度和质量等参数。
这些参数可以用于预测结构在不同外力作用下的振动响应。
对于大展弦比机翼而言，其在飞行过程中会遭受多种载荷，例如空气动力等力的作用，以及在着陆和起飞过程中受到的惯性和弯曲力的影响。
因此，我们需要对大展弦比机翼进行有限元模态分析，以预测其振动特性。
在有限元模态分析中，我们可以通过数值方法计算得到机翼的共振频率和振动模态。
进一步，我们可以对沿着机翼展开的不同振动模态进行分析，了解其对飞机的振动响应和疲劳寿命所产生的影响。
三、谐响应分析大展弦比机翼的谐响应分析可以帮助我们更好地理解其在不同载荷和振动频率下产生的响应。
谐响应分析的步骤是：首先对机翼进行模态分析，然后对诸如冲击载荷、风荷载和惯性载荷等载荷进行分析，以评价机翼的稳定性和疲劳寿命。
机翼的谐响应分析一般分为两个步骤：启动计算和稳态计算。
在启动计算中，我们采用某种特定形式的受力来唤起机翼的振动。
在稳态计算中，我们对机翼进行调研，并计算其响应频率。
根据不同载荷的强度和特性，我们可以计算机翼的接受力，并分析结构的疲劳寿命。
四、应用案例以A380机翼为例，我们展示了大展弦比机翼的有限元模态及谐响应分析。

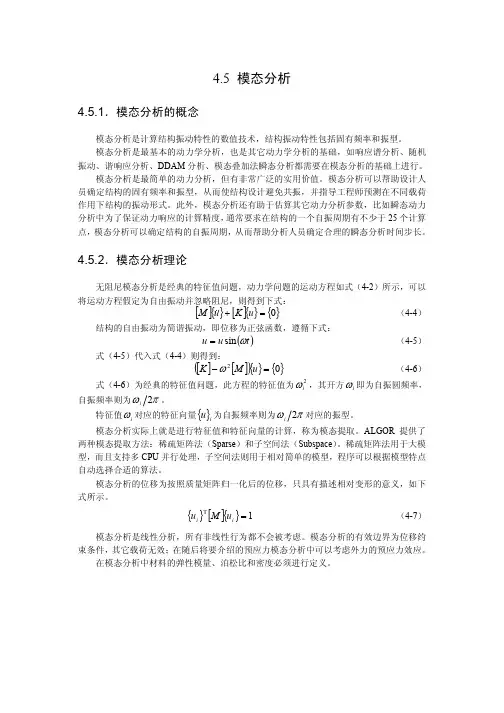

4.5 模态分析4.5.1．模态分析的概念模态分析是计算结构振动特性的数值技术，结构振动特性包括固有频率和振型。
模态分析是最基本的动力学分析，也是其它动力学分析的基础，如响应谱分析、随机振动、谐响应分析、DDAM 分析、模态叠加法瞬态分析都需要在模态分析的基础上进行。
模态分析是最简单的动力分析，但有非常广泛的实用价值。
模态分析可以帮助设计人员确定结构的固有频率和振型，从而使结构设计避免共振，并指导工程师预测在不同载荷作用下结构的振动形式。
此外，模态分析还有助于估算其它动力分析参数，比如瞬态动力分析中为了保证动力响应的计算精度，通常要求在结构的一个自振周期有不少于25个计算点，模态分析可以确定结构的自振周期，从而帮助分析人员确定合理的瞬态分析时间步长。
4.5.2．模态分析理论无阻尼模态分析是经典的特征值问题，动力学问题的运动方程如式（4-2）所示，可以将运动方程假定为自由振动并忽略阻尼，则得到下式：[]{}[]{}{}0=+u K uM && （4-4） 结构的自由振动为简谐振动，即位移为正弦函数，遵循下式：()t u u ωsin = （4-5）式（4-5）代入式（4-4）则得到： [][](){}{}02=−u M K ω （4-6） 式（4-6）为经典的特征值问题，此方程的特征值为2i ω，其开方i ω即为自振圆频率，自振频率则为πω2i 。
特征值i ω对应的特征向量{}i u 为自振频率则为πω2i 对应的振型。
模态分析实际上就是进行特征值和特征向量的计算，称为模态提取。
ALGOR 提供了两种模态提取方法：稀疏矩阵法（Sparse ）和子空间法（Subspace ）。
稀疏矩阵法用于大模型，而且支持多CPU 并行处理，子空间法则用于相对简单的模型，程序可以根据模型特点自动选择合适的算法。
模态分析的位移为按照质量矩阵归一化后的位移，只具有描述相对变形的意义，如下式所示。
{}[]{}1=Τi i u M u （4-7）模态分析是线性分析，所有非线性行为都不会被考虑。
模态分析是分析结构的动力特性，与结构受什么样的荷载没有关系，只要给定了质量、弹性模量、泊松比等材料参数，并施加了边界约束就可以得到此状态下的各阶自振频率和振型（也称为模态）。
谐响应分析是分析结构在不同频率的简谐荷载作用下的动力响应，是与结构所受荷载相关的，只是结构所受荷载的都是简谐荷载，而且荷载频率的变化范围在谐响应分析时要给出来。
比如，在ANSYS谐响应分析中要给出这样的语句
FK,3,FX,7071,7071 ！指定点荷载的实部和虚部（或者幅值和相位角）
HARFRQ,0,2.5, ！指定荷载频率的变化范围，也就是说只分析结构所受频率从0到2.5HZ之间的荷载NSUBST,100, ！指定频率从0到2.5之间分100步进行计算
这样，结构所受的这个点荷载的表达式实际上是
F=(7071+i*7071)*exp(i*omiga*t) !式中omiga从0到2.5*2*3.1415926变化
分析得到结果是各点物理量随频率变化的，但物理量的值一般为复数，包括实部的虚部，这可以从后处理LIST结点值看出来。
个人认为进行谐响应分析并不一定要先进行模态分析（也叫振型分析、振型分解等），而直接进行谐响应分析后查看结构的物理量随频率变化曲线时也会看到在结构的自振频率处响应会放大（共振）。
如果已经进行过模态分析的话，会发现谐响应分析时的共振频率和模态分析提到的自振频率是一致的。
但有些时候模态分析中得到的有些频率在谐响应分析的频响曲线里可能很不明显。
因此，只能说在谐响应分析前进行一下模态分析可以对结构的自振特性有个了解，以便验证谐响应分析结果是否合理。
另外，谐响应分析应该是频域分析方法的一个部分。
对于相地震那样的时间过程线，直接进行时域分析（ANSYS里用暂态分析）可得到结构随时间的响应。
而如果进行频域分析，就应该通过傅立叶变换把时域地震曲线变为由多个简谐荷载的叠加，然后再以此简谐荷载做为谐响应分析时的荷载进行谐响应分析，最后再对谐响应分析得到的结果进行傅立叶逆变换得到时域的结果。
不知道这种理解是否正确，我也没有用ANSYS这样做过。
如果正确的话，时域分析和频域分析的结果应该是一致的。
模态分析的应用及它的试验模态分析
模态分析是研究结构动力特性一种近代方法，是系统辨别方法在工程振动领域中的应用。
模态是机械结构的固有振动特性，每一个模态具有特定的固有频率、阻尼比和模态振型。
这些模态参数可以由计算或试验分析取得，这样一个计算或试验分析过程称为模态分析。
这个分析过程如果是由有限元计算的方法取得的，则称为计算模记分析；如果通过试验将采集的系统输入与输出信号经过参数识别获得模态参数，称为试验模态分析。
通常，模态分析都是指试验模态分析。
振动模态是弹性结构的固有的、整体的特性。
如果通过模态分析方法搞清楚了结构物在某一易受影响的频率范围内各阶主要模态的特性，就可能预言结构在此频段内在外部或内部各种振源作用下实际振动响应。
因此，模态分析是结构动态设计及设备的故障诊断的重要方法。
模态分析最终目标在是识别出系统的模态参数，为结构系统的振动特性分析、振动故障诊断和预报以及结构动力特性的优化设计提供依据。
模态分析技术的应用可归结为一下几个方面：
1) 评价现有结构系统的动态特性；
2) 在新产品设计中进行结构动态特性的预估和优化设计；
3) 诊断及预报结构系统的故障；
4) 控制结构的辐射噪声；
5) 识别结构系统的载荷。
机器、建筑物、航天航空飞行器、船舶、汽车等的实际振动千姿百态、瞬息变化。
模态分析提供了研究各种实际结构振动的一条有效途径。
首先，将结构物在静止状态下进行人为激振，通过测量激振力与胯动响应并进行双通道快速傅里叶变换（FFT）分析，得到任意两点之间的机械导纳函数（传递函数）。
用模态分析理论通过对试验导纳函数的曲线拟合，识别出结构物的模态参数，从而建立起结构物的模态模型。
根据模态叠加原理，在已知各种载荷时间历程的情况下，就可以预言结构物的实际振动的响应历程或响应
谱。
近十多年来，由于计算机技术、FFT分析仪、高速数据采集系统以及振动传感器、激励器等技术的发展，试验模态分析得到了很快的发展，受到了机械、电力、建筑、水利、航空、航天等许多产业部门的高度重视。
已有多种档次、各种原理的模态分析硬件与软件问世。
在各种各样的模态分析方法中，大致均可分为四个基本过程：
（1）动态数据的采集及频响函数或脉冲响应函数分析
1）激励方法。
试验模态分析是人为地对结构物施加一定动态激励，采集各点的振动响应信号及激振力信号，根据力及响应信号，用各种参数识别方法获取模态参数。
激励方法不同，相应识别方法也不同。
目前主要由单输入单输出（SISO）、单输入多输出（SIMO）多输入多输出（MIMO）三种方法。
以输入力的信号特征还可分为正弦慢扫描、正弦快扫描、稳态随机（包括白噪声、宽带噪声或伪随机）、瞬态激励（包括随机脉冲激励）等。
2）数据采集。
SISO方法要求同时高速采集输入与输出两个点的信号，用不断移动激励点位置或响应点位置的办法取得振形数据。
SIMO及MIMO的方法则要求大量通道数据的高速并行采集，因此要求大量的振动测量传感器或激振器，试验成本较高。
3）时域或频域信号处理。
例如谱分析、传递函数估计、脉冲响应测量以及滤波、相关分析等。
（2）建立结构数学模型根据已知条件，建立一种描述结构状态及特性的模型，作为计算及识别参数依据。
目前一般假定系统为线性的。
由于采用的识别方法不同，也分为频域建模和时域建模。
根据阻尼特性及频率耦合程度分为实模态或复模态模型等。
（3）参数识别
按识别域的不同可分为频域法、时域法和混合域法，后者是指在时域识别复特征值，再回到频域中识别振型，激励方式不同（SISO、SIMO、MIMO），相应的参数识别方法也不尽相同。
并非越复杂的方法识别的结果越可靠。
对于目前能够进行的大多数不是十分复杂的结构，只要取得了可靠的频响数据，即使用较简单的识别方法也可能获得良好的模态参数；反之，即使用最复杂的数学模型、最高级的拟合方法，如果频响测量数据不可靠，则识别的结果一定不会理想。
（4）振形动画
参数识别的结果得到了结构的模态参数模型，即一组固有频率、模态阻尼以及相应各阶模态的振形。
由于结构复杂，由许多自由度组成的振形也相当复杂，必须采用动画的方法，将放大了的振形叠加到原始的几何形状上。
以上四个步骤是模态试验及分析的主要过程。
而支持这个过程的除了激振拾振装置、双通道FFT分析仪、台式或便携式计算机等硬件外，还要有一个完善的模态分析软件包。
通用的模态分析软件包必须适合各种结构物的几何物征，设置多种坐标系，划分多个子结构，具有多种拟合方法，并能将结构的模态振动在屏幕上三维实时动画显示。
附：
模态分析的理论经典定义：将线性定常系统振动微分方程组中的物理坐标变换为模态坐标，使方程组解耦，成为一组以模态坐标及模态参数描述的独立方程，以便求出系统的模态参数。
坐标变换的变换矩阵为模态矩阵，其每列为模态振型。
