谐响应、响应谱分析、随机振动与模态分析

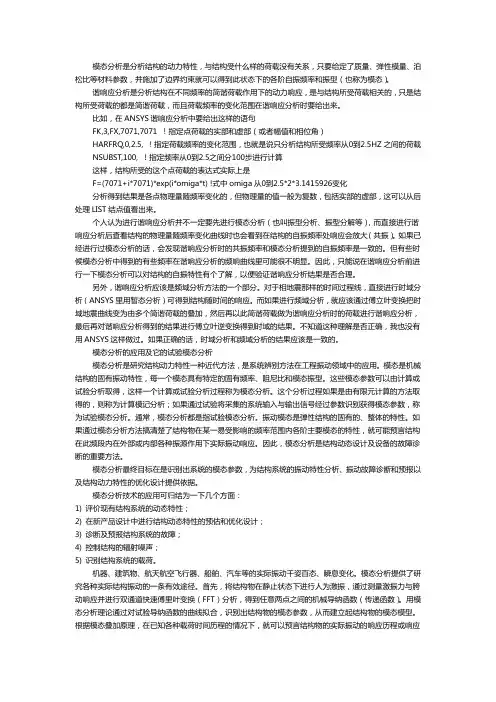

模态分析是分析结构的动力特性，与结构受什么样的荷载没有关系，只要给定了质量、弹性模量、泊松比等材料参数，并施加了边界约束就可以得到此状态下的各阶自振频率和振型（也称为模态）。

谐响应分析是分析结构在不同频率的简谐荷载作用下的动力响应，是与结构所受荷载相关的，只是结构所受荷载的都是简谐荷载，而且荷载频率的变化范围在谐响应分析时要给出来。

比如，在ANSYS谐响应分析中要给出这样的语句FK,3,FX,7071,7071 ！指定点荷载的实部和虚部（或者幅值和相位角）HARFRQ,0,2.5, ！指定荷载频率的变化范围，也就是说只分析结构所受频率从0到2.5HZ之间的荷载NSUBST,100, ！指定频率从0到2.5之间分100步进行计算这样，结构所受的这个点荷载的表达式实际上是F=(7071+i*7071)*exp(i*omiga*t) !式中omiga从0到2.5*2*3.1415926变化分析得到结果是各点物理量随频率变化的，但物理量的值一般为复数，包括实部的虚部，这可以从后处理LIST结点值看出来。

个人认为进行谐响应分析并不一定要先进行模态分析（也叫振型分析、振型分解等），而直接进行谐响应分析后查看结构的物理量随频率变化曲线时也会看到在结构的自振频率处响应会放大（共振）。

如果已经进行过模态分析的话，会发现谐响应分析时的共振频率和模态分析提到的自振频率是一致的。

但有些时候模态分析中得到的有些频率在谐响应分析的频响曲线里可能很不明显。

因此，只能说在谐响应分析前进行一下模态分析可以对结构的自振特性有个了解，以便验证谐响应分析结果是否合理。

另外，谐响应分析应该是频域分析方法的一个部分。

对于相地震那样的时间过程线，直接进行时域分析（ANSYS里用暂态分析）可得到结构随时间的响应。

而如果进行频域分析，就应该通过傅立叶变换把时域地震曲线变为由多个简谐荷载的叠加，然后再以此简谐荷载做为谐响应分析时的荷载进行谐响应分析，最后再对谐响应分析得到的结果进行傅立叶逆变换得到时域的结果。

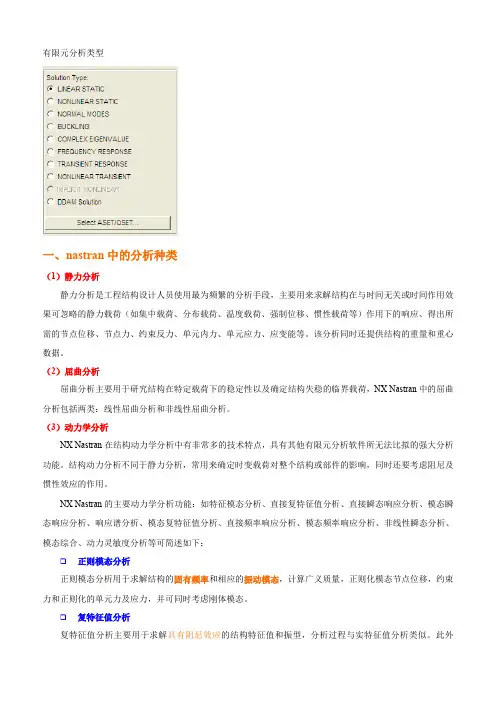

有限元分析类型一、nastran中的分析种类（1）静力分析静力分析是工程结构设计人员使用最为频繁的分析手段，主要用来求解结构在与时间无关或时间作用效果可忽略的静力载荷（如集中载荷、分布载荷、温度载荷、强制位移、惯性载荷等）作用下的响应、得出所需的节点位移、节点力、约束反力、单元内力、单元应力、应变能等。

该分析同时还提供结构的重量和重心数据。

（2）屈曲分析屈曲分析主要用于研究结构在特定载荷下的稳定性以及确定结构失稳的临界载荷，NX Nastran中的屈曲分析包括两类：线性屈曲分析和非线性屈曲分析。

（3）动力学分析NX Nastran在结构动力学分析中有非常多的技术特点，具有其他有限元分析软件所无法比拟的强大分析功能。

结构动力分析不同于静力分析，常用来确定时变载荷对整个结构或部件的影响，同时还要考虑阻尼及惯性效应的作用。

NX Nastran的主要动力学分析功能：如特征模态分析、直接复特征值分析、直接瞬态响应分析、模态瞬态响应分析、响应谱分析、模态复特征值分析、直接频率响应分析、模态频率响应分析、非线性瞬态分析、模态综合、动力灵敏度分析等可简述如下：❑正则模态分析正则模态分析用于求解结构的固有频率和相应的振动模态，计算广义质量，正则化模态节点位移，约束力和正则化的单元力及应力，并可同时考虑刚体模态。

❑复特征值分析复特征值分析主要用于求解具有阻尼效应的结构特征值和振型，分析过程与实特征值分析类似。

此外Nastran的复特征值计算还可考虑阻尼、质量及刚度矩阵的非对称性。

❑瞬态响应分析（时间-历程分析）瞬态响应分析在时域内计算结构在随时间变化的载荷作用下的动力响应，分为直接瞬态响应分析和模态瞬态响应分析。

两种方法均可考虑刚体位移作用。

直接瞬态响应分析该分析给出一个结构随时间变化的载荷的响应。

结构可以同时具有粘性阻尼和结构阻尼。

该分析在节点自由度上直接形成耦合的微分方程并对这些方程进行数值积分，直接瞬态响应分析求出随时间变化的位移、速度、加速度和约束力以及单元应力。

模态分析是分析结构的动力特性，与结构受什么样的荷载没有关系，只要给定了质量、弹性模量、泊松比等材料参数，并施加了边界约束就可以得到此状态下的各阶自振频率和振型（也称为模态）。

谐响应分析是分析结构在不同频率的简谐荷载作用下的动力响应，是与结构所受荷载相关的，只是结构所受荷载的都是简谐荷载，而且荷载频率的变化范围在谐响应分析时要给出来。

比如，在ANSYS谐响应分析中要给出这样的语句FK,3,FX,7071,7071 ！指定点荷载的实部和虚部（或者幅值和相位角）HARFRQ,0,2.5, ！指定荷载频率的变化范围，也就是说只分析结构所受频率从0到2.5HZ之间的荷载NSUBST,100, ！指定频率从0到2.5之间分100步进行计算这样，结构所受的这个点荷载的表达式实际上是F=(7071+i*7071)*exp(i*omiga*t) !式中omiga从0到2.5*2*3.1415926变化分析得到结果是各点物理量随频率变化的，但物理量的值一般为复数，包括实部的虚部，这可以从后处理LIST结点值看出来。

个人认为进行谐响应分析并不一定要先进行模态分析（也叫振型分析、振型分解等），而直接进行谐响应分析后查看结构的物理量随频率变化曲线时也会看到在结构的自振频率处响应会放大（共振）。

如果已经进行过模态分析的话，会发现谐响应分析时的共振频率和模态分析提到的自振频率是一致的。

但有些时候模态分析中得到的有些频率在谐响应分析的频响曲线里可能很不明显。

因此，只能说在谐响应分析前进行一下模态分析可以对结构的自振特性有个了解，以便验证谐响应分析结果是否合理。

另外，谐响应分析应该是频域分析方法的一个部分。

对于相地震那样的时间过程线，直接进行时域分析（ANSYS里用暂态分析）可得到结构随时间的响应。

而如果进行频域分析，就应该通过傅立叶变换把时域地震曲线变为由多个简谐荷载的叠加，然后再以此简谐荷载做为谐响应分析时的荷载进行谐响应分析，最后再对谐响应分析得到的结果进行傅立叶逆变换得到时域的结果。

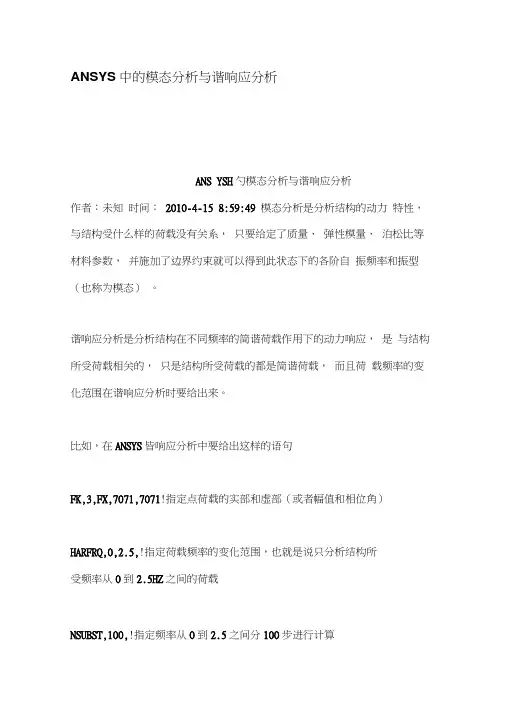

ANSYS中的模态分析与谐响应分析ANS YSH勺模态分析与谐响应分析作者：未知时间：2010-4-15 8:59:49 模态分析是分析结构的动力特性，与结构受什么样的荷载没有关系，只要给定了质量、弹性模量、泊松比等材料参数，并施加了边界约束就可以得到此状态下的各阶自振频率和振型（也称为模态）。

谐响应分析是分析结构在不同频率的简谐荷载作用下的动力响应，是与结构所受荷载相关的，只是结构所受荷载的都是简谐荷载，而且荷载频率的变化范围在谐响应分析时要给出来。

比如，在ANSYS皆响应分析中要给出这样的语句FK,3,FX,7071,7071!指定点荷载的实部和虚部（或者幅值和相位角）HARFRQ,0,2.5,!指定荷载频率的变化范围，也就是说只分析结构所受频率从0到2.5HZ之间的荷载NSUBST,100,!指定频率从0到2.5之间分100步进行计算这样，结构所受的这个点荷载的表达式实际上是F=（7071+i*7071）*exp（i*omiga*t） !式中omiga 从0 到2.5*2*3.1415926 变化分析得到结果是各点物理量随频率变化的，但物理量的值一般为复数，包括实部的虚部，这可以从后处理LIST吉点值看出来。

个人认为进行谐响应分析并不一定要先进行模态分析（也叫振型分析、振型分解等），而直接进行谐响应分析后查看吉构的物理量随频率变化曲线时也会看到在吉构的自振频率处响应会放大（共振）。

如果已经进行过模态分析的话，会发现谐响应分析时的共振频率和模态分析提到的自振频率是一致的。

但有些时候模态分析中得到的有些频率在谐响应分析的频响曲线里可能很不明显。

因此，只能说在谐响应分析前进行一下模态分析可以对吉构的自振特性有个了解，以便验证谐响应分析吉果是否合理。

另外，谐响应分析应该是频域分析方法的一个部分。

对于相地震那样的时间过程线，直接进行时域分析（ANS YS!用暂态分析）可得到结构随时间的响应。

而如果进行频域分析，就应该通过傅立叶变换把时域地震曲线变为由多个简谐荷载的叠加，然后再以此简谐荷载做为谐响应分析时的荷载进行谐响应分析，最后再对谐响应分析得到的结果进行傅立叶逆变换得到时域的结果。

谐响应响应谱分析随机振动与模态分析分解首先，谐响应是指在结构受到谐波激励时的响应。

谐响应分析通过求
解结构的固有频率和模态形态，可以得到结构在特定频率下的振动响应。

谐响应分析适用于结构物在受到单一频率的激励下的振动分析。

这种分析
方法通常用于研究结构物的固有频率、振型和共振现象。

其次，响应谱分析是一种用于反映结构物在地震激励下的振动响应的
分析方法。

响应谱分析是将地震激励和结构响应表示为频率-加速度的关系，并通过求解结构的动力方程，得到结构在不同频率下的最大振动响应。

响应谱分析适用于研究结构物在地震等随机激励下的振动响应特性。

响应
谱分析可以在设计阶段评估结构的抗震性能，并为地震设计提供参考依据。

随机振动是指由不同频率和振幅的随机激励引起的结构振动。

随机振
动与模态分析分解是将随机振动分解为一系列模态振动的分析方法。

模态
分析通过将结构的振动方程转化为模态方程，求解结构的固有频率和振型。

然后，通过将模态响应与结构的模态参与系数相乘，可以得到结构的全局
响应。

随机振动与模态分析分解可以用于研究结构物在非线性激励下的振
动响应特性，以及结构响应的频谱特性。

总而言之，谐响应、响应谱分析、随机振动与模态分析分解是结构动
力学中常用的分析方法，用于研究结构物的振动响应特性。

谐响应适用于
单一频率激励下的振动分析，响应谱分析适用于地震等随机激励下的振动
分析，随机振动与模态分析分解适用于非线性激励下的振动分析。

这些方
法的综合应用可以帮助工程师评估和改善结构物的振动性能，以确保结构
的安全性和可靠性。

模态分析是分析结构的动力特性，与结构受什么样的荷载没有关系，只要给定了质量、弹性模量、泊松比等材料参数，并施加了边界约束就可以得到此状态下的各阶自振频率和振型（也称为模态）。

谐响应分析是分析结构在不同频率的简谐荷载作用下的动力响应，是与结构所受荷载相关的，只是结构所受荷载的都是简谐荷载，而且荷载频率的变化范围在谐响应分析时要给出来。

比如，在ANSYS谐响应分析中要给出这样的语句FK,3,FX,7071,7071 ！指定点荷载的实部和虚部（或者幅值和相位角）HARFRQ,0,2.5, ！指定荷载频率的变化范围，也就是说只分析结构所受频率从0到2.5HZ之间的荷载NSUBST,100, ！指定频率从0到2.5之间分100步进行计算这样，结构所受的这个点荷载的表达式实际上是F=(7071+i*7071)*exp(i*omiga*t) !式中omiga从0到2.5*2*3.1415926变化分析得到结果是各点物理量随频率变化的，但物理量的值一般为复数，包括实部的虚部，这可以从后处理LIST结点值看出来。

个人认为进行谐响应分析并不一定要先进行模态分析（也叫振型分析、振型分解等），而直接进行谐响应分析后查看结构的物理量随频率变化曲线时也会看到在结构的自振频率处响应会放大（共振）。

如果已经进行过模态分析的话，会发现谐响应分析时的共振频率和模态分析提到的自振频率是一致的。

但有些时候模态分析中得到的有些频率在谐响应分析的频响曲线里可能很不明显。

因此，只能说在谐响应分析前进行一下模态分析可以对结构的自振特性有个了解，以便验证谐响应分析结果是否合理。

另外，谐响应分析应该是频域分析方法的一个部分。

对于相地震那样的时间过程线，直接进行时域分析（ANSYS里用暂态分析）可得到结构随时间的响应。

而如果进行频域分析，就应该通过傅立叶变换把时域地震曲线变为由多个简谐荷载的叠加，然后再以此简谐荷载做为谐响应分析时的荷载进行谐响应分析，最后再对谐响应分析得到的结果进行傅立叶逆变换得到时域的结果。

结构振动的频率响应与模态分析频率响应与模态分析是结构振动研究中非常重要的方法，通过这些分析可以深入了解结构的特性、性能和振动行为。

本文将探讨频率响应与模态分析的基本原理、应用以及分析方法。

一、频率响应分析频率响应分析是研究结构在不同激励频率下的振动响应情况。

它通过测量系统对于不同频率激励下的振动响应，得到结构的频率响应函数，进而了解其固有频率、阻尼特性等。

其基本原理是利用傅里叶变换将时域信号转换为频域信号，得到频率和振幅之间的关系。

频率响应分析主要包括两个方面：幅频特性和相频特性。

幅频特性描述了结构对于不同频率激励振幅的响应情况，相频特性则反映了结构振动的相位角与激励频率之间的关系。

在实际工程中，频率响应分析可应用于结构的动态特性测试、模态参数辨识、振动响应控制等方面。

通过频率响应分析，可以预测结构的固有频率，找出结构的共振点，分析结构的阻尼、模态分布等重要参数，为结构设计和改进提供关键依据。

二、模态分析模态分析是研究结构的固有振动模态以及相应的振动特性。

通过模态分析可以获得结构的模态参数，包括自振频率、振型和阻尼比等。

在模态分析中，首先要建立结构的数学模型，通常采用有限元法等数值计算方法。

然后通过计算结构的特征值和特征向量，得到结构的固有频率和振型。

固有频率是结构振动的固有特性，而振型描述了结构在不同固有频率下的振动形态。

模态分析广泛应用于结构设计、振动控制、结构健康监测等领域。

通过模态分析，可以确定结构的主要振型和固有频率范围，评估结构的动态性能，优化结构的设计参数。

三、频率响应与模态分析的联系与应用频率响应分析与模态分析虽然从不同角度研究结构的振动特性，但它们之间存在紧密的联系和相互依赖。

首先，通过频率响应分析可以识别结构的固有频率。

在频率响应测试中，当激励频率接近结构的固有频率时，会发生共振现象，振动响应大幅增加。

通过识别这些共振点，可以初步估计结构的固有频率，并为后续的模态分析提供初步数据。
