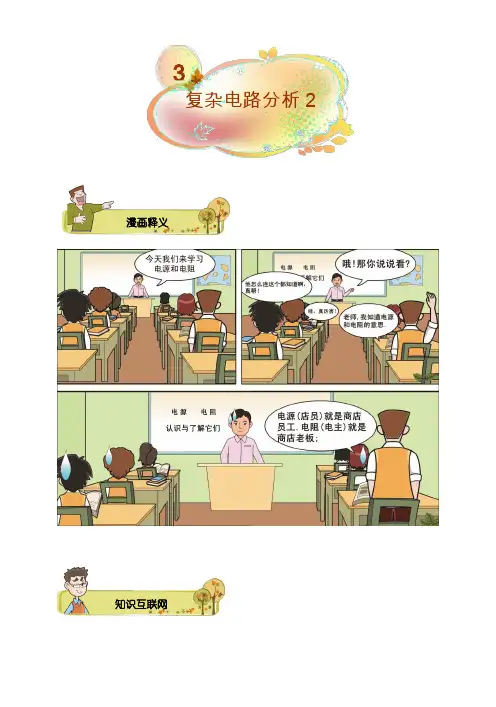

知识互联网漫画释义3复杂电路分析2思路导航一.连接实物图：1.串联电路：从电源正极开始依次将用电器、开关、电流表首尾顺次连接起来, 最后回到电源负极, 电压表根据其测量范围, 并联在所测部分电路的两端;2.并联电路：先选择最长的一条支路与电源构成的回路, 对照这个回路在实物图中将相应的元件连接好, 再对照电路图, 把其余支路连入实物图的相应位置, 注意电流的分流点和汇合点, 将其余支路并联接入这两点之间.3.注意事项：①导线连载电路元件的接线柱上②电流表串联、电压表并联, 电流均正极进负极出③滑动变阻器, 采用“一上一下”法连接④导线不能有交叉⑤考试时用铅笔画线二.对电流阻碍作用很大②电流表对电流几乎没有阻碍作用模块一补充导线, 连接实物图【例1】【答案】【例2】 对照电路图连接实物图.【答案】【例3】 请你只添加两根导线．．．．．．．完成如图所示的电路的连接, 满足滑动变阻器可以使小灯泡调光, 电流表、电压表分别测量通过小灯泡的电流和小灯泡两端的电压.例题精讲ABCP D【答案】 如右图【例4】 请你只添加两根导线．．．．．．．完成图所示的电路的连接, 满足下列要求, 并且画出两个状态的等效电路图.①只闭合开关S 1, 电路中R 0与R X 串联, 电流表示数为I 1;②开关S 1、S 2都闭合时, 电路中只有R 0工作, 电流表的示数为I 2【答案】I 1I 2【例5】 添加两条导线．．．．. 要求：灯泡与R 0串联, 滑动变阻器可以控制调光; 通过开关控制, 电压表分别测量出灯泡和R 0两端电压. 画出各个状态的等效电路图.【答案】闭合S1、S3, 断开S2 闭合S1、S2, 断开S31. 单一状态化简例题精讲模块二化简电路图【例6】 如图所示, 闭合开关, 滑片P 滑到某点, 确定用电器的连接关系及电表测量范围, 并且画出对应的等效电路图.【答案】 滑片滑到某点(a 点以外任意一点), 滑动变阻器R 2与R 1并联, 电流表A 1测量干路电流,A 2测量R 1所在支路电流, 电压表V 测量R 1或R 2或电源两端电压.等效电路图：【例7】 如图所示, 闭合开关, 滑片P 滑到某点, 确定用电器的连接关系及电表测量范围, 并且画出对应的等效电路图.【答案】 滑片滑到某点, R 1与R 2并联, A 1测量R 2所在支路的电流, A 2被短路, A 3测量干路的电流,电压表V 测量R 1或R 2或电源两端电压.等效电路图：2. 多状态变换【例8】 如图所示, 电源两端电压保持不变. 请画出对应状态的等效电路图.①当1S 、2S 都断开, 滑片P 从b 端滑到某一位置C 时 ②保持滑片P 的位置不变, 同时闭合1S 、2S .【答案】①②R【例9】 如图是养殖场冬季来调控光照、室温设备的原理电路图. 此设备的目的是：夜晚对圈舍内加温, 同时增大光照; 白天只进行适当保温, 不进行灯光照射. 电路图中R 1、R 2是电热丝. 请按照要求画出对应状态的等效电路图. ①当S 1、S 2同时断开时, 设备处于白天调控状态 ②当S1、S 2同时闭合时, 设备为夜晚调控状态【答案】R R【例10】 如图所示, 电源两端电压U =9V 保持不变.①当开关S 1闭合、S 2断开, 滑动变阻器滑片P 在中点时, 电压表V 1示数为U 1, 电压表 V 2示数为U 2, 电流表示数为I 1;②当滑动变阻器滑片P 移至B 端时, 电压表V 1示数为U 1′, 电压表V 2示数为U 2′, 电流 表示数为I 2;③当开关S 1、S 2都闭合, 滑动变阻器滑片P移至A 端时, 电流表示数为I 3.【答案】【例11】 如图所示的电路图中, 电源两端电压保持不变, 滑动变阻器的最大阻值为R 3.①若只闭合开关S 1, 将滑动变阻器的滑片P 置于A 端时, 电压表V 1的示数为U 1, 电压表V 2的示数为U 2; ②若此时将滑动变阻器的滑片P 移至B 端, 电压表V 1的示数变为U 1′, 电压表V 2的示数变为U 2′, 电流表A 1的示数为0.4A.③当开关都闭合, 滑动变阻器的滑片P 置于B 端时.【答案】甲I乙I'=1. 单一状态化简 【例12】 如下图所示, 开关闭合后, 请画出等效电路图, 并且确定各个电表的测量范围.例题精讲甲R乙丙模块三 化简实物图【答案】 等效电路：如右图R X 与R 0并联, 电流表A 1测量干路电流, A 2测量R 0所在支路电流【例13】 如下图所示, 开关闭合后, 滑片P 滑到某点, 请画出等效电路图, 并且确定各个电表的测量范围.【答案】R P I I 2灯L 与滑动变阻器并联, 电流表A 1测量滑动变阻器所在支路电流, A 2测量干路电流, 电压表测量L 或变阻器或电源两端电压.2. 多状态变换 【例14】 电源两端电压与灯丝电阻保持不变, 请画出下列各个状态的等效电路图.①只闭合开关S 1时 ②只闭合开关S 2时 ③只闭合开关S 3时 ④开关都闭合时I 1L L①②③④【例15】电源两端电压保持不变, 请画出各个状态的等效电路图.①只闭合开关S时, 电流表的示数为I1;②只闭合开关S、S1时, 电流表的示数I2为0.4A;③只闭合开关S、S2时, 电流表的示数为I3;④所有开关都闭合时【答案】【例16】请画出以下三个状态的等效电路图. (电源两端电压不变)①当只闭合开关S1时, 电流表的示数为I1, 电压表的示数为U1;②当开关S1、S2、S3都闭合时, 电流表的示数为I2, 电压表的示数为U;③当只闭合开关S2.答图1I1答图2 答图32=0.4A3答图4【答案】【例17】 如图所示电路, 设电源电压不变, 灯丝电阻不随温度变化. 画出以下几个状态的等效电路图.①当只闭合开关S 1时, 电流表的示数是I 1. ②当只闭合开关S 2时, 电流表的示数是I 2.③当开关S 1、S 2都闭合时, 灯L 正常发光, 电流表的示数为I 3.④当开关S 1 、S 2都断开时, 电流表的示数是I 4, 电压表V 1、V 2示数分别为U 1、U 2.【答案】【例18】 电源两端电压不变, 请画出以下三个状态的等效电路图.②① 2④I 1①当只闭合开关S 1,滑动变阻器滑片P 在最左端时, 电流表示数为I 1.②当闭合开关S 1、S 2, 滑动变阻器滑片P 在某一位置时, 电流表示数为I 2, 电压表示数 为4V.③当只闭合开关S 1,滑动变阻器滑片P 在另一位置时, 电流表示数为I 3. 电压表示数为 6V.【答案】本题练习滑动变阻器“借杆做导线”.I 1图2I 图3R I【练1】 如图所示电路, 电源电压保持不变, 请画出以下三个状态的等效电路图.①当只闭合开关S 1, 且滑动变阻器的滑片P 位于中点时, 电压表的示数为U 1; ②当只闭合开关S 2时, 电压表的示数为U 2.③当开关S 1、S 2、S 3都闭合, 且滑动变阻器滑片P 位于右端时, 电流表的示数为1A.【答案】S 1闭合, P 于中点时 S 2闭合时 S 1、S 2、S 3都闭合, P 于右端时I 11R 1I 2I 3R复习巩固神秘的闪电与奇怪的人世界上，无奇不有，宇宙中变幻莫测，有谁能把这一切猜透呢？夏天的夜晚，一道金光划破长空，接着是一阵隆隆轰鸣。
