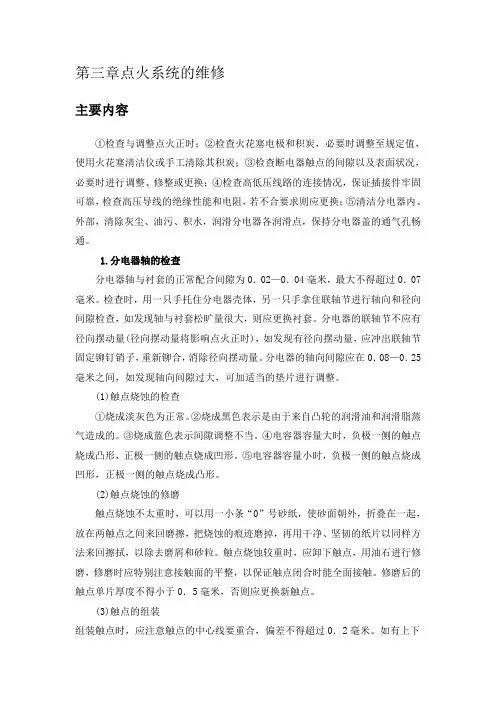

第三章点火系统的维修主要内容①检查与调整点火正时；②检查火花塞电极和积炭，必要时调整至规定值，使用火花塞清洁仪或手工清除其积炭；③检查断电器触点的间隙以及表面状况，必要时进行调整、修整或更换；④检查高低压线路的连接情况，保证插接件牢固可靠，检查高压导线的绝缘性能和电阻，若不合要求则应更换；⑤清洁分电器内、外部，清除灰尘、油污、积水，润滑分电器各润滑点，保持分电器盖的通气孔畅通。
1.分电器轴的检查分电器轴与衬套的正常配合间隙为0．02—0．04毫米，最大不得超过0．07毫米。
检查时，用一只手托住分电器壳体，另一只手拿住联轴节进行轴向和径向间隙检查，如发现轴与衬套松旷量很大，则应更换衬套。
分电器的联轴节不应有径向摆动量(径向摆动量将影响点火正时)，如发现有径向摆动量，应冲出联轴节固定铆钉销子，重新铆合，消除径向摆动量。
分电器的轴向间隙应在0．08—0．25毫米之间，如发现轴向间隙过大，可加适当的垫片进行调整。
(1)触点烧蚀的检查①烧成淡灰色为正常。
②烧成黑色表示是由于来自凸轮的润滑油和润滑脂蒸气造成的。
③烧成蓝色表示间隙调整不当。
④电容器容量大时，负极一侧的触点烧成凸形，正极一侧的触点烧成凹形。
⑤电容器容量小时，负极一侧的触点烧成凹形，正极一侧的触点烧成凸形。
(2)触点烧蚀的修磨触点烧蚀不太重时，可以用一小条“0”号砂纸，使砂面朝外，折叠在一起，放在两触点之间来回磨擦，把烧蚀的痕迹磨掉，再用干净、坚韧的纸片以同样方法来回擦拭，以除去磨屑和砂粒。
触点烧蚀较重时，应卸下触点，用油石进行修磨，修磨时应特别注意接触面的平整，以保证触点闭合时能全面接触。
修磨后的触点单片厚度不得小于0．5毫米，否则应更换新触点。
(3)触点的组装组装触点时，应注意触点的中心线要重合，偏差不得超过0．2毫米。
如有上下偏差时，可调整活动触点臂的上下垫片，有左右偏差时可通过弯曲固定触点臂进行校正。
(4)触点弹簧臂张力的检查在触点张开的情况下，弹簧的张力应为0．5—0.7公斤力，不合要求时可通过弯曲弹簧片进行调整。
汽车点火系统故障诊断与维修讲解
汽车点火系统是引发发动机燃烧的关键元件之一，也是汽车故障中比较常见的一种。
如果点火系统出现问题，将会导致发动机无法正常启动、轻度抖动或怠速不稳等现象，因此对点火系统故障进行诊断和维修是维护汽车正常运行的必要过程。
1. 点火系统基础概念
点火系统是指通过电气信号在发动机缸内点燃混合气的过程，其要素包括火花塞、点火线圈、点火控制模块和电池等部件。
点火系统的故障可能来源于上述所有部件，所以在进行故障诊断和维修时，需要了解这些基础元件的工作原理和相互关系。
2. 点火系统常见故障
点火系统的故障主要表现为发动机启动困难、发动机抖动、燃油经济性下降等现象。
在进行故障诊断时，需要检查火花塞是否损坏，点火线圈是否工作正常，点火控制模块是否发生故障，以及电池电压是否过低等因素。
3. 点火系统维修方法
在进行点火系统维修时，需要根据具体故障情况采取相应的修理措施。
常见的维修方法包括更换损坏的火花塞、更换点火线圈、更换点火控制模块，以及充电或更换低电压的电池等。
维修点火系统需要具备一定的技术和专业知识，对于一些比较
严重的故障，建议交由专业技师进行处理，以确保车辆的安全和维修质量。
当试图弄清楚汽车的点火系统是怎么回事时，还有几个重要的步骤要遵循。
你想跟老板谈谈，看看兜帽下面有没有出错之后，您需要将一些特殊的工具与汽车的截肢者连接起来，看看是否有任何错误代码或数据可以指向问题。
这个部分是真正关键找出点火系统到底出了什么问题。
在从车辆检修系统获取错误代码和相关数据后，随后的步骤是在点火系统装置上进行一系列功能测试。
这些测试将通过对火花塞、点火线圈、经销商或线圈包以及利用专门诊断工具的点火控制模块的检查。
这些评估的主要目的是查明任何可能导致点火系统故障的缺陷或电力违规情况。
还必须彻底检查车辆的电池和充电系统，以确定它们向点火机提供足够电力的能力。
功能测试完成后，将利用收集的信息准确确定点火系统问题的确切原因，并作出适当诊断。
充斥着功能测试的舞蹈并凝视诊断的深度后，仪式的最终行为在对测试结果的解释中展开。
在这里，在微声的风声和星星的舞蹈中，一个计划被编织成修补或替换出错的点火系统。
这种微妙的艺术可能要求替换火花塞和点火圈，或者驯服隐蔽在恶作剧中的难以捉摸的电线和电线灵。
在严重性的阴影下，清除车辆灵魂内的错误代码和最后的测试驱动器对于确保点火系统的和谐是必要的。
这一过程类似于古老的礼仪，要求仔细分析、测试和解释恒星的微声，以便揭开并修复任何异常或扰动。
汽车点火系统故障的检修与维修一、概述汽车点火系统是发动机正常运行的基础，其主要作用是在适当的时机将高压电流引导至火花塞，引发燃烧室内的混合气体，使发动机正常工作。
然而，汽车点火系统也存在故障的可能，本文将针对汽车点火系统故障的检修与维修进行探讨。
二、故障检修流程1. 故障现象观察与分析当车辆发生点火系统故障时，驾驶员往往能感受到发动机抖动、动力减弱、启动困难等异常情况。
在检修时，应首先观察并分析故障现象，确定是否属于点火系统故障。
2. 故障代码扫描诊断现代汽车配备了OBD系统，通过连接扫描工具可以读取车辆电脑中的故障代码。
通过故障代码，可以初步判断出点火系统故障的具体位置和原因。
3. 点火线圈测试点火线圈是点火系统中的重要组成部分，负责产生高压电流。
通过使用万用表或点火线圈测试仪进行测试，可以检测点火线圈的电阻、绝缘状况是否正常。
4. 火花塞、高压线缆检查检查火花塞和高压线缆是否磨损、老化，是否有脱落现象。
这些问题都有可能导致点火系统工作不正常。
5. 点火控制模块检测点火控制模块是控制整个点火系统工作的核心部件。
通过使用专门的检测设备，可以检测点火控制模块的工作状态和输出信号是否正常。
三、故障维修措施1. 更换火花塞如果火花塞出现了磨损或电极间隙不正常的情况，应及时更换新的火花塞。
在更换火花塞时，要注意遵循制造商的推荐换芯周期和规格要求。
2. 更换点火线圈当点火线圈测试发现其电阻或绝缘异常时，需要将其更换。
在更换点火线圈时，要选择与原装配件相符的产品，以确保点火系统的正常工作。
3. 修复或更换高压线缆如果高压线缆磨损、老化或脱落，应及时进行修复或更换。
确保高压线缆的良好连接和绝缘状态，以保证点火系统的正常工作。
4. 更换点火控制模块当点火控制模块出现故障时，需要将其更换。
在更换点火控制模块时，要选择与原装配件相符的产品，并根据制造商的要求进行正确的安装和调试。
5. 进一步检查如果以上措施都不能解决问题，还应进一步检查其他相关部件，如曲轴传感器、气阀传感器等，以确定根本原因并采取适当的维修措施。
学习任务七汽油机电控点火系统检修业精于勤，荒于嬉，行成于思，毁于随。
目录一、汽油机电控点火系统检修概述二、汽油机电控点火系统主要部件检修教学目标知识目标•会诊断汽油机电控点火系统高压无火故障，并分析故障原因；•能确定合适的诊断程序。
能力目标•会运用检测和诊断设备获取汽油机电控点火系统数据信息，判断高压无火故障；•能够参阅维修手册，制订汽油机电控点火系统高压无火故障的维修作业。
某辆行驶里程为5万千米的轿车，起动机正常运转，发动机无法起动，检查发动机无高压火。
请你完成汽油机电控点火系统的检修。
知识准备情境引入要解决故障必须掌握汽油机电控点火系统检修知识。
一、汽油机电控点火系统检修概述1.汽油机电控点火系统检修注意事项（1）在发动机起动和运转时，不要用手触摸点火线圈和高压导线等，以免被高压电电击。
（2）在高压试火时，应用绝缘橡胶夹夹住高压线，不要直接用手接触高压导线，否则易造成电击。
（3）用逐缸断火法来检验各缸的工作情况时，应先将断火缸高压线端搭铁，即用短路法而不是用开路法断火，否则会产生次级高电压而烧坏电路。
（4）点火正时对发动机工作正常与否影响很大，因此，发动机工作不良或发动机拆修后，不要忽视对点火正时的检查。
（5）当采用蓄电池模拟点火信号检查电子点火器时，测量动作要快，蓄电池连接的持续时间一般不要超过5s。
（6）拆卸或安装的电路部件之前，应先关闭点火开关或拆下蓄电池的负极塔铁线。
（7）在车上进行电焊作业时，应先拆去蓄电池的搭铁线和电子控单元的连接器。
（8）使用快速充电设备对蓄电池充电时，必须从汽车上拆下蓄电池上的“+”“-”接线柱电缆。
（9）清洗发动机时，必须关闭点火开关。
2.汽油机电控点火系统故障特征（1）点火系统高压无火故障特征①接通点火开关，起动机能带动发动机曲轴运转，点火系统无高压火。
②低压电路故障原因a.曲轴位置传感器连接电路断路或短路；b.曲轴位置传感器工作性能不良；c.点火控制模块性能失效或连接线束松脱、断路或短路；d.点火线圈的初级绕组断路。

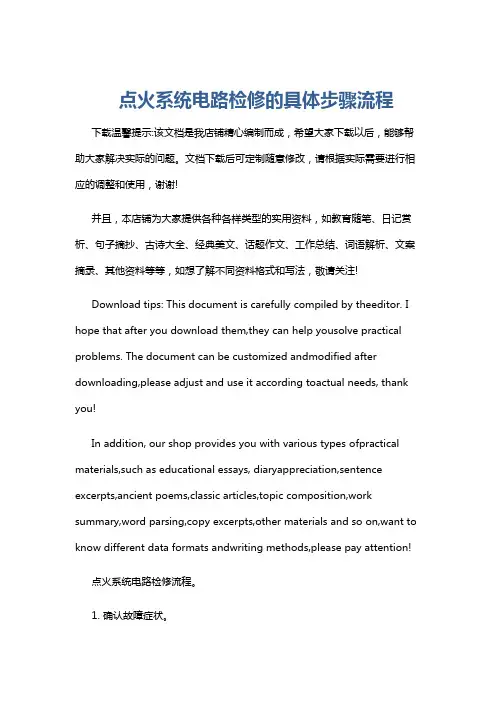

点火系统电路检修的具体步骤流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!点火系统电路检修流程。
1. 确认故障症状。
发动机无法启动或启动困难。

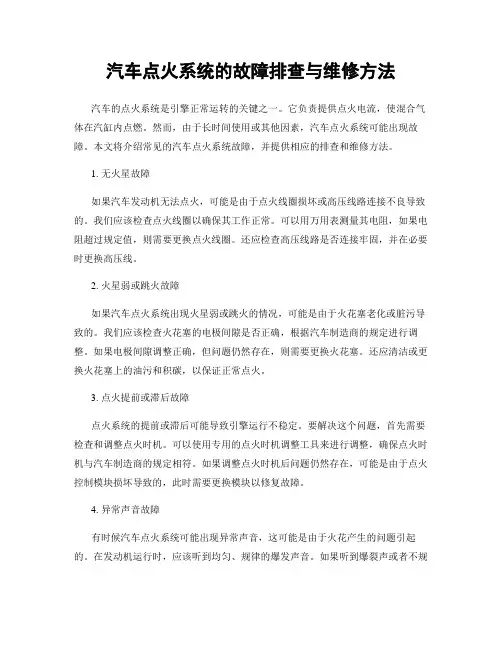

汽车点火系统的故障排查与维修方法汽车的点火系统是引擎正常运转的关键之一。
它负责提供点火电流，使混合气体在汽缸内点燃。
然而，由于长时间使用或其他因素，汽车点火系统可能出现故障。
本文将介绍常见的汽车点火系统故障，并提供相应的排查和维修方法。
1. 无火星故障如果汽车发动机无法点火，可能是由于点火线圈损坏或高压线路连接不良导致的。
我们应该检查点火线圈以确保其工作正常。
可以用万用表测量其电阻，如果电阻超过规定值，则需要更换点火线圈。
还应检查高压线路是否连接牢固，并在必要时更换高压线。
2. 火星弱或跳火故障如果汽车点火系统出现火星弱或跳火的情况，可能是由于火花塞老化或脏污导致的。
我们应该检查火花塞的电极间隙是否正确，根据汽车制造商的规定进行调整。
如果电极间隙调整正确，但问题仍然存在，则需要更换火花塞。
还应清洁或更换火花塞上的油污和积碳，以保证正常点火。
3. 点火提前或滞后故障点火系统的提前或滞后可能导致引擎运行不稳定。
要解决这个问题，首先需要检查和调整点火时机。
可以使用专用的点火时机调整工具来进行调整，确保点火时机与汽车制造商的规定相符。
如果调整点火时机后问题仍然存在，可能是由于点火控制模块损坏导致的，此时需要更换模块以修复故障。
4. 异常声音故障有时候汽车点火系统可能出现异常声音，这可能是由于火花产生的问题引起的。
在发动机运行时，应该听到均匀、规律的爆发声音。
如果听到爆裂声或者不规律的声音，可能是火花产生不正常导致的。
检查火花塞是否正确安装，电极间隙是否正确，如果需要，可以更换火花塞以解决该问题。
5. 电池电压不稳定问题点火系统的正常运行需要充足的电池电压。
如果汽车发动机在启动时经常无法点火或点火很困难，可能是由于电池电压不稳定导致的。
这时，应该检查电池的电压和电流，并确保电池与发电机之间的电线连接牢固。
如果电池电压不足，需要及时更换电池以解决该问题。
总结起来，汽车点火系统的故障排查与维修需要一定的专业知识和经验。
汽车点火系统故障的检修与维修指南简介：汽车点火系统是车辆正常启动和运行的核心部件之一。
当汽车点火系统出现故障时，可能导致车辆无法启动、发动机运转不稳甚至完全熄火等问题。
因此，了解点火系统的工作原理以及常见故障的检修与维修方法对保持车辆的正常运行至关重要。
一、检查电池电压1. 使用万用表将正负极引线分别与汽车电池的正负极相连，测量电池电压。
2. 正常电池电压应在12V-14V之间。
若电压低于该范围，应充电或更换电池。
二、检查点火开关1. 拆卸点火开关盖板，检查开关是否松动或脱落。
2. 使用万用表测量点火开关的正常工作状态。
将开关旋转至"ON"或"START"档位，应测量到电流通过的正常数值。
3. 若电流不正常或无法测量到电流通过，可能需要更换点火开关。
三、检查点火线圈1. 根据汽车的品牌和型号，确定点火线圈的位置。
一般而言，点火线圈位于发动机盖下方。
2. 检查点火线圈的连接是否松动或脱落。
确保线圈连接牢固。
3. 使用万用表测量点火线圈的电阻值。
将一个引线连接到线圈的中心插座，将另一个引线依次连接到线圈的两个侧插座。
正常情况下，电阻值应在规定范围内。
若电阻值异常偏高或偏低，可能需要更换点火线圈。
四、检查火花塞1. 仔细检查每个火花塞的电极，确保其没有脏污或氧化情况。
2. 使用火花塞插座和扳手将每个火花塞逐一拆卸，并测量电极间隙。
根据汽车制造商的规定，电极间隙应保持在适当的范围内。
3. 检查火花塞上是否有异常的积碳现象。
若有太多的积碳，可能导致点火系统故障，需将其清除或更换。
五、检查点火线1. 根据汽车的品牌和型号，确定点火线的位置。
一般而言，点火线与火花塞连接。
2. 检查点火线的外观，确保没有暴露的线束或断裂现象。
3. 使用万用表测试点火线的电阻值。
电阻值应在正常范围内。
若电阻值异常偏高或偏低，可能需要更换点火线。
六、检查点火模块1. 找到点火模块的位置。
点火模块通常位于发动机盖下方或引擎控制单元附近。
发动机点火系统的保养与故障排查发动机点火系统是汽车引擎正常运转的重要组成部分，它负责提供引擎点火所需的高能电弧以点燃混合气体并推动活塞运动。
在汽车保养中，对发动机点火系统的维护和故障排查尤为重要。
本文将介绍发动机点火系统的保养方法以及常见的故障排查技巧，以帮助车主更好地了解和维护自己的爱车。
一、发动机点火系统的保养1. 定期更换点火线圈点火线圈是发动机点火系统的核心组件之一，它负责将低压电能转化为高压电能供给火花塞点火。
长时间使用或者因为质量问题，点火线圈可能会出现劣化或损坏，导致点火电能不稳定。
因此，定期更换点火线圈十分必要，推荐的更换周期为每5万公里或者2年一次。
2. 清洁火花塞火花塞是发动机点火系统中非常重要的部件，它通过产生电弧点燃混合气体。
长时间使用后，火花塞可能会受到积碳的影响，导致点火不良或者无法点火。
因此，定期清洁火花塞尤为重要。
首先，将火花塞从发动机中拆下，用火花塞清洗剂浸泡并使用刷子清洁火花塞电极。
确保火花塞干燥后再重新安装。
3. 检查点火线路点火线路是发动机点火系统中的电路部分，负责传输电能到火花塞。
长时间使用后，点火线路可能出现老化、损坏或连接不良等问题。
因此，定期检查点火线路的连接情况，确保线路无损伤、接触良好。
如发现线路有问题，及时更换或维修。
二、发动机点火系统故障的排查1. 检查点火线圈如果在发动机启动过程中听到明显的“啪啪”声或者发动机抖动，很可能是点火线圈出现了故障。
这时，可以先检查线圈的电阻值是否在正常范围内。
若电阻值大于或小于规定值，则需要更换线圈。
2. 检查火花塞若发动机在怠速或者高速行驶时出现跳火、不稳定或者节能性能下降等问题，可能是火花塞出现故障。
可以先检查火花塞的电极状况，如电极磨损严重或者被积碳覆盖，则需要更换火花塞。
另外，也要注意检查火花塞的间隙，确保间隙符合要求。
3. 检查点火线如果发动机工作不稳定、加速不良或者无法启动等问题，可能是点火线出现了故障。
目录摘要一发动机点火系统的发展 (2)二点火系统分类、结构及工作原理 (3)三点火系统的故障诊断与维修 (6)四点火系统的维修 (9)结论致谢参考文献摘要在当今飞速发展的时代汽车这一领域，有着非常重要的位置。
它已经成为人们生活中的一部分，在我国汽车拥有量越来越多，车型也越来越复杂。
尤其是高科技的飞速发展，一些新技术、新材料在汽车上的广泛应用，给汽车的维修带来了一定的难度。
在现代汽油发动机中，气缸内的可燃混合气是采用高压电火花点燃的。
为了在汽缸内产生高压电火花，点火质量的高低直接影响发动机的性能，所以点火系统是发动机最重要的系统之一。
发动机的许多常见故障都是点火时刻不准引起，因此在实际维修过程中，有很大比例是由于点火系统的故障引起的。
汽车点火系统的工作好坏，直接影响发动机的动力性和经济性。
在汽车维修过程中，点火系统故障发生率相对较高。
因此，本篇论文通过介绍常见的汽车点火系统故障诊断，并提出修理方法。
汽车点火系统是点燃式发动机为了正常工作，按照各缸点火次序、定时地供给火花塞足够能量的高压电，大约5000—30000（v），是火花塞产生足够强的火花点燃可燃混合气。
能够按时并准确地在火花塞电极间产生电火花的全部设备，称为发动机点火系。
为了适应发动机的工作，要求点火系统能按照发动机的点火次序，在一定时刻供给火花塞足够能量的高压电火花，点燃混合气，使发动机做功。
关键字：火花塞、分电器第一章发动机点火系统的发展点火系统的要求是，通过一整套电气设备机件在相互配合下，将汽车的低电压变为高电压，利用装在气缸室内的火花塞间隙放电产生电火花，将可燃混合气点燃做工并能按发动机工作的要求而自动调节点火时间，使点火可靠并且准确。
早期汽油机汽车点火是由磁电机及一种直流发电机，它能够产生高压电火花，磁电机与一种比较原始的分电器相连，适时地将电火花送给需要点火的那个火花塞。
这些汽车通常没有我们今天所说的电气设备，没有蓄电池、起动机、也没有车身线路。
