北邮电磁场实验报告北邮电磁场实验报告引言:电磁场是物理学中非常重要的一个概念,它涉及到电荷、电流和磁性物质之间的相互作用。
为了更好地理解电磁场的特性和行为,我们进行了一系列的实验。
本报告将详细介绍我们在北邮进行的电磁场实验及其结果。
实验一:静电场与电势分布在这个实验中,我们使用了一对带电的金属板,通过改变金属板的电荷量和距离,观察了电势分布的变化。
实验结果显示,电势随距离的增加而逐渐降低,符合电势随距离平方反比的规律。
此外,我们还观察到电势在金属板附近的区域呈现出均匀分布的特点。
实验二:磁场与磁力线在这个实验中,我们使用了一根通电导线和一块磁铁,通过改变电流的方向和大小,观察了磁场的行为。
实验结果显示,磁铁产生的磁场呈现出环形磁力线的分布。
当通电导线与磁铁相互作用时,导线会受到磁力的作用,其受力方向与电流方向、磁场方向之间存在一定的关系。
实验三:电磁感应与法拉第电磁感应定律在这个实验中,我们使用了一根通电导线和一个线圈,通过改变导线中的电流和线圈的位置,观察了电磁感应现象。
实验结果显示,当导线中的电流改变时,线圈中会产生感应电流。
根据法拉第电磁感应定律,感应电流的大小与导线中电流变化的速率成正比。
此外,我们还观察到线圈中感应电流的方向与导线中电流变化的方向存在一定的关系。
实验四:电磁波的传播在这个实验中,我们使用了一个发射器和一个接收器,通过改变发射器的频率和接收器的位置,观察了电磁波的传播行为。
实验结果显示,电磁波以波动的形式传播,其传播速度与真空中的光速相同。
此外,我们还观察到电磁波的频率与波长之间存在一定的关系,即频率越高,波长越短。
结论:通过以上实验,我们对电磁场的特性和行为有了更深入的了解。
我们发现电磁场的行为符合一系列的规律和定律,如电势随距离平方反比、磁力线的环形分布、法拉第电磁感应定律等。
这些规律和定律为我们理解电磁场的本质和应用提供了重要的指导。
同时,我们也意识到电磁场在日常生活中的广泛应用,如电磁感应用于发电机、电磁波用于通信等。
北邮天线实验报告篇一:北京邮电大学电磁场与电磁波实验报告《天线部分》《电磁场与微波实验》——天线部分实验报告姓名:班级:序号:学号:实验一网络分析仪测量振子天线输入阻抗一、实验目的1. 掌握网络分析仪校正方法;2. 学习网络分析仪测量振子天线输入阻抗的方法;3. 研究振子天线输入阻抗随振子电径变化的情况。
二、实验原理当双振子天线的一端变为一个无穷大导电平面后,就形成了单振子天线。
实际上当导电平面的径向距离大到0.2~0.3λ,就可以近似认为是无穷大导电平面。
这时可以采用镜像法来分析。
天线臂与其镜像构成一对称振子,则它在上半平面辐射场与自由空间对称振子的辐射场射相同。
由于使用坡印亭矢量法积分求其辐射功率只需对球面上半部分积分,故其辐射功率为等臂长等电流分布的对称振子的一半,其辐射电阻也为对称振子的一半。
当h ?2。
由于天线到地面的单位长度电容比到对称振子另一个臂的单位长度电容大一倍,则天线的平均特征阻抗也为等臂长对称振子天线的一半,为?2h??60?ln()?1?。
a??三、实验步骤1. 设置仪表为频域模式的回损连接模式后,校正网络分析仪;2. 设置参数并加载被测天线,开始测量输入阻抗;3. 调整测试频率寻找天线的两个谐振点并记录相应阻抗数据;4. 更换不同电径(φ1,φ3,φ9)的天线,分析两个谐振点的阻抗变化情况;设置参数:BF=600,?F=25,EF=2600,n=81。
校正图:测量图1mm天线的smith圆图:3mm天线的smith圆图:9mm天线的smith圆图:篇二:北邮电磁场与微波实验天线部分实验报告一信息与通信工程学院电磁场与微波实验报告实验一网络分析仪测量阵子天线输入阻抗一、实验目的:1. 掌握网络分析仪校正方法2. 学习网络分析仪测量振子天线输入阻抗的方法3. 研究振子天线输入阻抗随阵子电径变化的情况(重点观察谐振点与天线电径的关系)二、实验步骤:(1)设置仪表为频域模式的回损连接模式后,校正网络分析仪;(2)设置参数并加载被测天线,开始测量输入阻抗;(3)调整测试频率寻找天线的两个谐振点并记录相应阻抗数据;(4)更换不同的电径(对应1mm, 3mm, 9mm)的天线,分析两个谐振点的阻抗变化情况;(5)设置参数如下:BF=600MHz,△F=25MHz,EF=2600MHz,n=81(6)记录数据在smith圆图上的输入阻抗曲线上,曲线的左端输入阻抗虚部为0的点为二分之一波长谐振点,曲线的右端输入阻抗虚部为0的点为四分之一波长谐振点。
电磁场与电磁波实验报告题目:校园无线信号场强特性的研究班级:学号:班内序号:姓名:目录【实验目的】 (1)【实验原理】 (1)【实验内容】 (6)【实验步骤】 (6)1.实验对象的选择 (6)2.数据采集 (6)3. 数据处理 (7)【实验结果分析】 (7)【实验心得】 (16)【附录】 (16)一、实验目的1.掌握在移动环境下阴影衰落的概念以及正确的测试方法;2.研究校园内各种不同环境下阴影衰落的分布规律;3.掌握在室内环境下场强的正确测量方法,理解建筑物穿透损耗的概念;4.通过实地测量,分析建筑物穿透损耗随频率的变化关系;5.研究建筑物穿透损耗与建筑材料的关系。
二、实验原理1.电磁波的传播方式无线通信系统是由发射机、发射天线、无线信道、接收机、接收天线所组成。
对于接受者,只有处在发射信号的覆盖区内,才能保证接收机正常接受信号,此时,电波场强大于等于接收机的灵敏度。
因此基站的覆盖区的大小,是无线工程师所关心的。
决定覆盖区的大小的主要因素有:发射功率,馈线及接头损耗,天线增益,天线架设高度,路径损耗,衰落,接收机高度,人体效应,接收机灵敏度,建筑物的穿透损耗,同播,同频干扰等。
电磁场在空间中的传输方式主要有反射﹑绕射﹑散射三种模式。
当电磁波传播遇到比波长大很多的物体时,发生反射。
当接收机和发射机之间无线路径被尖锐物体阻挡时发生绕射。
当电波传播空间中存在物理尺寸小于电波波长的物体﹑且这些物体的分布较密集时,产生散射。
散射波产生于粗糙表面,如小物体或其它不规则物体﹑树叶﹑街道﹑标志﹑灯柱。
2.尺度路径损耗在移动通信系统中,路径损耗是影响通信质量的一个重要因素。
大尺度平均路径损耗:用于测量发射机与接收机之间信号的平均衰落,即定义为有效发射功率和平均接受功率之间的(dB)差值,根据理论和测试的传播模型,无论室内或室外信道,平均接受信号功率随距离对数衰减,这种模型已被广泛的使用。
对任意的传播距离,大尺度平均路径损耗表示为:()[]()()=+010log/0PL d dB PL d n d d即平均接收功率为:()[][]()()()[]() =--=-d dBm Pt dBm PL d n d d d dBm n d dPr010log/0Pr010log/0其中,定义n为路径损耗指数,表明路径损耗随距离增长的速度,d0为近地参考距离,d为发射机与接收机之间的距离。
电磁场与微波测量实验报告学院:电子工程学院班级:2011211204执笔人:学号:2011210986组员:一、实验目的1.掌握在移动环境下阴影衰落的概念以及正确的测试方法;2.研究校园内各种不同环境下阴影衰落的分布规律;3.掌握在室内环境下场强的正确测量方法,理解建筑物穿透损耗的概念;4.通过实地测量,分析建筑物穿透损耗随频率的变化关系;5.研究建筑物穿透损耗与建筑材料的关系。
二、实验原理1.电磁波的传播方式无线通信系统是由发射机、发射天线、无线信道、接收机、接收天线所组成。
对于接受者,只有处在发射信号的覆盖区内,才能保证接收机正常接受信号,此时,电波场强大于等于接收机的灵敏度。
因此基站的覆盖区的大小,是无线工程师所关心的。
决定覆盖区的大小的主要因素有:发射功率,馈线及接头损耗,天线增益,天线架设高度,路径损耗,衰落,接收机高度,人体效应,接收机灵敏度,建筑物的穿透损耗,同播,同频干扰等。
电磁场在空间中的传输方式主要有反射﹑绕射﹑散射三种模式。
当电磁波传播遇到比波长大很多的物体时,发生反射。
当接收机和发射机之间无线路径被尖锐物体阻挡时发生绕射。
当电波传播空间中存在物理尺寸小于电波波长的物体﹑且这些物体的分布较密集时,产生散射。
散射波产生于粗糙表面,如小物体或其它不规则物体﹑树叶﹑街道﹑标志﹑灯柱。
2.尺度路径损耗在移动通信系统中,路径损耗是影响通信质量的一个重要因素。
大尺度平均路径损耗:用于测量发射机与接收机之间信号的平均衰落,即定义为有效发射功率和平均接受功率之间的(dB)差值,根据理论和测试的传播模型,无论室内或室外信道,平均接受信号功率随距离对数衰减,这种模型已被广泛的使用。
对任意的传播距离,大尺度平均路径损耗表示为:()[]()()=+010log/0PL d dB PL d n d d即平均接收功率为:()[][]()()()[]() =--=-Pr010log/0Pr010log/0d dBm Pt dBm PL d n d d d dBm n d d其中,定义n为路径损耗指数,表明路径损耗随距离增长的速度,d0为近地参考距离,d为发射机与接收机之间的距离。

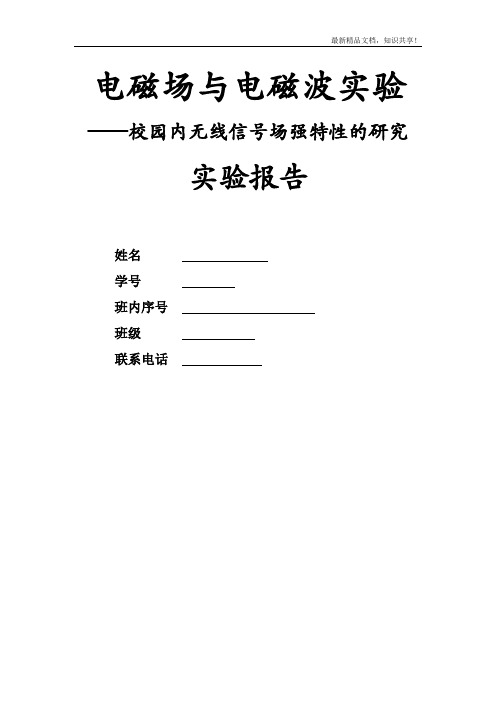

电磁场与电磁波实验——校园内无线信号场强特性的研究实验报告姓名学号班内序号班级联系电话目录【摘要】 (3)【关键字】 (3)【实验目的】 (3)【实验原理】 (3)【实验内容】 (7)【实验步骤】 (8)【数据分析】 (9)【心得体会】 (16)【参考文献】 (17)【附录】 (17)【摘要】无线通信系统的性能主要受到移动无线信道的制约。
发射机与接收机之间的传播路径非常复杂,从简单的视距传播,到遭遇各种复杂的地形物,如建筑物,山脉和树叶等。
无线信道不像有线信道那样固定并且可以预见,而是具有极度的随机性,特别难以分析。
甚至移动台的速度都会对信号的电平的衰落产生影响。
无线信道的建模历来是移动无线系统设计中的难点,这一问题的解决一般利用统计方法,并且根据预期的通信系统或所分配频谱的测量值来解决。
【关键字】阴影衰落损耗场强分布规律【实验目的】1.掌握在移动通信环境下阴影衰落以及正确测试方法;2.研究校园内各种不同环境下阴影衰落的分布规律;3.掌握在室内环境下场强的正确测试方法,理解建筑物穿透损耗的概念;4.通过实地测量,分析建筑物穿透损耗随频率的变化关系;5.研究建筑物穿透损耗与建筑材料的关系。
【实验原理】无线通信系统是由发射机、发射天线、无线信道、接收机、接收天线所组成。
对于接收者,只有在发射信号的覆盖区内,才能保证接收机正常接收信号,此时,电波场强大于等于接收机的灵敏度。
因此,基站的覆盖区的大小,是无线工程师所关心的。
决定覆盖区的大小的主要因素:发射功率、馈线及接头损耗、天线增益、天线假设高度、路径损耗、衰落、接收机高度、人体效应、接收机灵敏度、建筑物的穿透损耗、同播、同频干扰。
1.大尺度路径损耗当电波在自由空间(理想的、均匀的、各向同性的介质)中传播时,电波传播不发生发射、折射、绕射、散射和吸收现象,只存在电磁波能量扩散而英气的传播损耗。
在自由空间中,设发射点处的发射功率为P t ,以求面波辐射;设接受的功率为P r ,则有P r =A r4πd 2P t G t式中,A r =λ2G r 4π,λ为工作波长,G t 、G r 分别为表示发射天线和接受天线增益,d 为发射天线和接受天线见的距离。
校园内无线信号场强特性的研究实验报告班级:08108班姓名:王胤鑫 09号李昕钰 24号目录摘要 (3)一、实验目的 (3)二、实验原理 (3)1、大尺度路径损耗 (3)2、阴影衰落 (5)3、建筑物的穿透损耗的定义 (6)三、实验内容 (6)1、实验概述 (6)2、实验区域划分 (7)四、实验结果和数据处理 (10)1、分组场强的统计分布: (10)2、全局场强的统计分布: (16)五、数据分析 (17)1、阴影衰落 (17)2、场强分布 (17)3、模型计算 (18)4、模型比较和验证 (19)六、心得体会 (20)1、王胤鑫心得体会 (20)2、李昕钰心得体会 (21)七、参考文献 (22)【摘要】由于无线信道的复杂性,决定其传播的结果存在着很多不确定性。
为了确定出北京邮电大学校园内的无线信号的场强特性,我们采取实地检验的方法,选定中央2台(190.758Mhz)的频率来代表无线信号,对结果进行统计分析,作出场强分布的大致图形。
发现校园内的信号阴影衰落的分布情况符合理论上的零均值对数正态分布结果。
同时根据分布图总结出北邮校园内室外区域的场强分布特点,并对此做出分析。
最后,根据结果分析得出北邮校园内的电波传播规律符合Egli模型,Hata-Okumura模型和CCIR模型。
关键字:无线电波传播阴影衰落场强分布一、实验目的1、掌握在移动环境下阴影衰落的概念以及正确测试方法。
2、研究校园内各种不同环境下阴影衰落的分布规律。
3、掌握在室内环境下场强的正确测试方法。
4、通过实地测量,分析建筑物穿透损耗随频率的变化关系。
5、研究建筑物穿透损耗与建筑物材料的关系。
二、实验原理无线通信系统是由发射机、发射天线、无线信道、接收机、接收天线所组成,对于接收者,只有处在发射信号的覆盖区内,才能保证接收机正常接收信号,此时,电波场强大于等于接收机的灵敏度。
因此,基站的覆盖区的大小,是无线工程师所关心的。
决定覆盖区的大小的主要因素有:发射功率、馈线及接头损耗、天线增益、天线架设高度、路径损耗、衰落、接收机高度、人体效应、接收机灵敏度、建筑物的穿透损耗、同播、同频干扰。
校园无线信号场强特性北邮通信工程随着智能手机、平板电脑、笔记本电脑等无线通讯设备的普及,校园网络已经成为了人们学习和生活中不可缺少的一部分。
而校园无线信号场强特性则是影响网络质量和用户体验的重要因素之一。
本文将结合北邮通信工程的实际情况,介绍校园无线信号场强特性的相关知识和应用。
一、校园无线信号场强特性的定义和意义所谓无线信号场强,是指在一个三维空间内,某一点接收到的无线信号功率密度值。
校园无线信号场强特性则是指在校园内,不同位置接收到的无线信号的功率密度值的分布状况和变化规律,其主要包括信号的覆盖率、信号强度和信号干扰等方面。
对于学生和老师而言,校园无线信号场强特性意义重大。
首先,良好的无线信号覆盖和信号强度,能够提高用户的上网速度和稳定性,提升用户体验;其次,信号干扰严重时,将导致无法连接或者频繁掉线,对用户的学习和工作都会造成很大的困扰。
因此,校园无线信号场强特性是保障校园网络质量的重要环节。
二、北邮通信工程校园无线信号场强特性的实例分析北邮通信工程作为国内著名的通信专业大学,其校园无线信号场强特性的实例情况对广大学生和网络工程师具有借鉴意义。
下面分三个部分进行分析。
1、北邮校园无线信号覆盖信息北邮校园内主要无线网络品牌为华为、中兴等,这些品牌的无线设备提供了网络的无缝覆盖和设备管理等功能,保证了网络可靠性和安全性。
具体而言,北邮校园内实现了三种网络覆盖:1) 室内无线覆盖:在教学楼、图书馆等室内区域,采用AP覆盖方式实现网络覆盖,所有室内设备在线状态,都能保证良好的信号覆盖。
2) 室外无线覆盖:在校园道路、广场、操场等室外区域,采用无线路由器和TDD-LTE无线传输方式实现网络覆盖,保证了信号覆盖范围的广阔。
3) 楼间、楼内网络连通:在宿舍楼、教学楼等建筑物之间的连通,采用点对点无线连接和网桥覆盖方式实现网络无缝连接,保证了不同建筑物间学生、老师的无缝连接。
2、北邮校园无线信号强度信息北邮校园无线信号强度研究最多的区域为室内环境。
北邮电磁场与电磁波测量实验报告5-信号源-波导波长————————————————————————————————作者:————————————————————————————————日期:北京邮电大学电磁场与电磁波测量实验实验报告实验内容:微波测量系统的使用和信号源波长功率的测量波导波长的测量学院:电子工程学院班级:2010211203班组员:崔宇鹏张俊鹏章翀2013年5月9日实验一微波测量系统的使用和信号源波长功率的测量一、实验目的(1) 学习微波的基本知识;(2) 了解微波在波导中传播的特点,掌握微波基本测量技术;(3) 学习用微波作为观测手段来研究物理现象。
二、实验仪器1.微波信号源微波信号源由振荡器、可变衰减器、调制器、驱动电路、及电源电路组成。
该信号源可在等幅波、窄带扫频、内方波调制方式下工作,并具有外调制功能。
在教学方式下,可实时显示体效应管的工作电压和电流的关系。
仪器输出功率不大,以数字形式直接显示工作频率,性能稳定可靠。
2.隔离器位于磁场中的某些铁氧化体材料对于来自不同方向的电磁波有着不同吸收,经过适当调节,可使其对微波具有单方向传播的特性,隔离器常用于振荡器与负载之间,起隔离和单向传输的作用。
3.衰减器把一片能吸微波能量的吸收片垂直于矩形波导的宽边,纵向插入波导管即成,用以部分衰减传输功率,沿着宽边移动吸收片可改变衰减量的大小。
衰减器起调节系统中微波功率从以及去耦合的作用。
4.波长计电磁波通过耦合孔从波导进入频率计的空腔中,当频率计的腔体失谐时,腔里的电磁场极为微弱,此时,它基本不影响波导中波的传输。
当电磁波的频率计满足空腔的谐振条件时,发生谐振,反映到波导中的阻抗发生剧烈变化,相应地,通过波导中的电磁波信号强度将减弱,输出幅度将出现明显的跌落,从刻度套筒可读出输入微波谐振时的刻度,通过查表可得知输入微波谐振频率。
5.测量线测量线是测量微波传输系统中电场的强弱和分布的精密仪器。

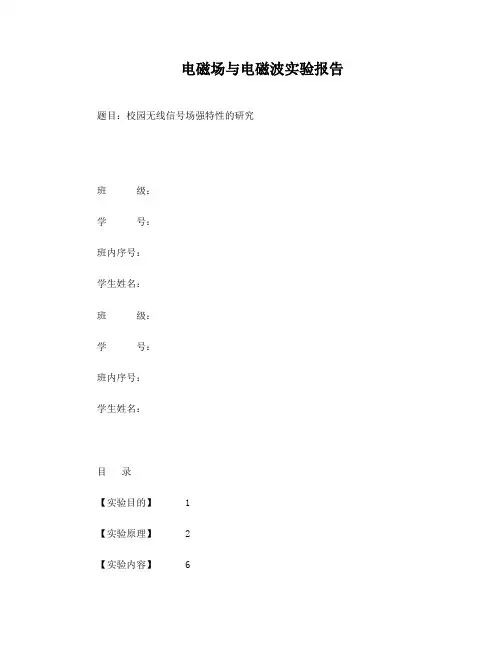

电磁场与电磁波实验报告题目:校园无线信号场强特性的研究班级:学号:班内序号:学生姓名:班级:学号:班内序号:学生姓名:目录【实验目的】 1【实验原理】 2【实验内容】 6【实验步骤】 61.实验对象的选择 62.数据采集 63. 数据处理 7【实验代码】 7【实验结果分析】 11【实验心得】 15【附录】 16一、实验目的1. 掌握在移动环境下阴影衰落的概念以及正确的测试方法;2. 研究校园内各种不同环境下阴影衰落的分布规律;3. 掌握在室内环境下场强的正确测量方法,理解建筑物穿透损耗的概念;4. 通过实地测量,分析建筑物穿透损耗随频率的变化关系;5. 研究建筑物穿透损耗与建筑材料的关系。
二、实验原理1. 电磁波的传播方式无线通信系统是由发射机、发射天线、无线信道、接收机、接收天线所组成。
对于接受者,只有处在发射信号的覆盖区内,才能保证接收机正常接受信号,此时,电波场强大于等于接收机的灵敏度。
因此基站的覆盖区的大小,是无线工程师所关心的。
决定覆盖区的大小的主要因素有:发射功率,馈线及接头损耗,天线增益,天线架设高度,路径损耗,衰落,接收机高度,人体效应,接收机灵敏度,建筑物的穿透损耗,同播,同频干扰等。
电磁场在空间中的传输方式主要有反射﹑绕射﹑散射三种模式。
当电磁波传播遇到比波长大很多的物体时,发生反射。
当接收机和发射机之间无线路径被尖锐物体阻挡时发生绕射。
当电波传播空间中存在物理尺寸小于电波波长的物体﹑且这些物体的分布较密集时,产生散射。
散射波产生于粗糙表面,如小物体或其它不规则物体﹑树叶﹑街道﹑标志﹑灯柱。
2. 尺度路径损耗在移动通信系统中,路径损耗是影响通信质量的一个重要因素。
大尺度平均路径损耗:用于测量发射机与接收机之间信号的平均衰落,即定义为有效发射功率和平均接受功率之间的( dB)差值,根据理论和测试的传播模型,无论室内或室外信道,平均接受信号功率随距离对数衰减,这种模型已被广泛的使用。
电磁场实验校园内无线信号场强特性的研究学院:信息与通信工程学院班级: _______________________________ 姓名: _______________________________ 学号: _______________________________ 班内序号:、实验目的1、掌握在移动环境下阴影衰落的概念以及正确测试方法;2、研究校园内不同环境下阴影衰落的分布规律;3、熟练使用DS1131场强仪实地测试信号场强的方法;4、学会对大量数据进行统计分析和处理,进而得出实验结论二、实验原理1、三种基本电波传播机制影响电波在空间传播的三种最基本的机制为反射、绕射、散射。
当电磁波传播遇到比其波长大得多的物体时,发生反射。
当接收机和发射机之间无线路径被尖利的边缘阻挡时会发生绕射。
散射波产生于粗糙表面、小物体或其它不规则物体,比如树叶、街道标志和灯柱等都会引发散射。
2、阴影衰落在无线信道里,造成慢衰落的最主要原因是建筑物或其它物体对电波的遮挡。
在测量过程中,不同位置遇到的建筑物遮挡情况不同,因此接收功率也不同,这样就会观察到衰落现象,这就叫“阴影效应”或“阴影衰落”。
在阴影衰落的情况下收到的信号是各种绕射,反射,散射波的合成。
所以,在距基站距离相同的地方,由于阴影效应的不同,它们收到的信号功率有可能相差很大,理论和测试表明,对任意的d值,特定位置的接受功率为随机对数正态分布。
对数正态分布描述了在传播路径上,具有相同T-R距离时,不同的随机阴影效应。
这样利用高斯分布可以方便地分析阴影的随机效应。
正态分布,也叫高斯分布,它的概率密度函数是:(??- ??)2???? =2??应用于阴影衰落时,上式中的?表示某一次测量得到的接收功率,??表示以dB表示的接收功率的均值或中值,(表示接收功率的标准差,单位是dB。
阴影衰落的标准差同地形,建筑物类型,建筑物密度等有关,在市区的150MHz频段其典型值是5dB除了阴影效应外,大气变化也会导致阴影衰落。
比如一天中的白天,夜晚,一年中的春夏秋冬,天晴时,下雨时,即使在同一个地点上,也会观察到路径损耗的变化。
但在测量的无线信道中,大气变化造成的影响要比阴影效应小的多。
下表是阴影衰落分布的标准差,其中c s(dB是阴影效应的标准差。
表1阴影衰落分布的标准差s(dB)三、实验步骤1、实验对象的选取我们组选择的测量地点为南北主干道,测量频点为174.75MHz,是模拟电视频道CH6的伴音频道,属于低频信号。
为了进行校园内不同地点同一频点信号功率的比较,我们与另一组同时进行测量,他们选择的地点为篮球场旁与主干道平行的南北大道,频点与我们相同。
2、测量(数据采集)我们在4月17日下午进行了测量,从学十东门开始,每隔半个波长(86cm) 记录一个数据,一直走到校园中门,总数据为522个。
将数据按路段分为5组, 每个分路段数据大于50个。
3、数据录入将测量数据填入excel表格,标注地点、状态等以便筛选分类数据,电平值单位为dBm。
原始数据见附录4、数据处理用MATLAB 对数据进行处理,计算其最大值、最小值、均值、中值与标准差; 画出概率分布柱状图;画出概率的累积分布曲线,与标准正态分布的累积曲线比 较,得出室外阴影衰落的分布规律;画出信号场强空间分布图,直观地观察校园 场强分布。
注:由于概率分布柱状图和频数分布直方图只是纵坐标差一个倍数, 不影响实验结果的得出,所以此处用频数分布直方图来代替概率分布柱状图。
以下为处理结果: (1 )全路段:主干道图1主干道-概率分布图F 面为信号场强空间分布图:(整体做成一个图不太清晰,所以分段显示)整个主干道 电平概率分布图-70 -60-50电平值(dBm )累积概率分布<学十东门……新食堂路口><新食堂路口------学四前路口>学四前路口21.81.61.41.21学二路口><主楼前广场教三前的路口>2<教三路口------中门>45 50 55 60 6570 75注:色彩条的刻度单位为(-dBm)(2) 分路段:①路段一:学十东门到新食堂路口学十东门到新食堂路口电平概率分布图量数本样-70 -60 -50电平值(dBm)图2学十东门到新食堂路口 -概率分布图② 路段二:新食堂路口到学二路口图3新食堂路口到学二路口 -概率分布图③ 路段三:学二路口到主楼前广场开始处图4学二路口到主楼前广场开始处 -概率分布图学 30二路口到主楼前广场开始处电平概率分布图2520 ) 个 (量 数 本 样15 10-70-60-50电平值(dBm )个{量数本样累积概率分布实际样本分布 正态拟合分布线率概积累0.2-70-60-50电平值(dBm )6 0④ 路段四:主楼前广场到教三前的路口图5主楼前广场到教三前的路口 -概率分布图⑤ 路段五:教三路口到中门图6教三路口到中门-概率分布图(3) 总样本和分路段样本的数字特征值20)个 15 ( 105教三路口到中门 电平概率分布图25量数本样) 个 ( 主楼前广场到教三前的路口 电平概率分布图量数本样表样本的数字特征(4) MATLAB 代码:legend('实际样本分布','正态拟合分布线'); %-----画概率的累积分布曲线图 -----%subplot(1,2,2); [h1,s1]=cdfplot(road1); %绘制累积分布函数图同时返回句柄及统计数据hold on;%图形保持功能,不被覆盖text(-57,0.36,[' text(-57,0.30,[' text(-54.5,0.24,[' text(-54.5,0.17,[' text(-57,0.11,[' x=s1.mi n:0.01:s1.ma x; y=n ormcdf(x,s1.mea n,s1.std);plot(x,y,'r');% 画出如果数据满足正态分布时的累积概率分布曲线axis([-75,-45,0,1.2]);%标注坐标的最大值和最小值title('累积概率分布');clear all; close all; road =xlsread('data','sheet1','C2:C523'); % road 仁reshape(road,1,522);% 转换成行矩阵%-----画柱状图-----% figure(11); subplot(1,2,1); histfit(roadl);%从excel 中读取数据axis([-75,-45,0,65]);% grid on;%加网格线 string={' 整个主干道’;’ title(stri ng);% 加标题 xlabel(' 电平值(dBm ) ylabel(' 样本数量(个)画带正态拟合的频数直方图标注坐标的最大值和最小值 电平概率分布图'};');')最小值=',nu m2str(s1.mi n)]); 最大值=',nu m2str(s1.max)]); 均值=',n um2str(s1.mea n)]); 中值=',n um2str(s1.media n)]); 标准差=',nu m2str(s1.std)]);xlabel(' 电平值(dBm ');ylabel('累积概率');legend('实际分布','理论正态分布');%-----画信号场强空间图-----%road2=xlsread('data','sheet1','B2:B523'); % 从excel 中读取去掉负号的数据road2=reshape(road2,1,522);road3=[road2,zeros(1,522),[1:522]];road3=reshape(road3,522,3);% 构造出一个522 x 3的矩阵,为画图做准备figure(12);surf(road3');%surf 用来画三维有色图,但矩阵road3的特殊性使其可以得到一个%平面图且颜色与场强有关axis([1 73 1 2]);caxis([45 75]);title('< 学十东门-一-新食堂路口>');figure(13);surf(road3');axis([74 157 1 2]);caxis([45 75]);% 控制色彩范围title('< 新食堂路口--一学四前路口>');figure(14);surf(road3');axis([158 243 1 2]);caxis([45 75]);title('< 学四前路口——学二路口>');figure(15);surf(road3');axis([244 326 1 2]);caxis([45 75]);title('< 学二路口------主楼前广场开始处>');figure(16);surf(road3');axis([327 423 1 2]);caxis([45 75]);title('< 主楼前广场------ 教三前的路口>');figure(17);surf(road3');axis([424 522 1 2]);caxis([45 75]);title('< 教三路口------ 中门>');colorbar('horiz');% 添加色彩条注:以上绘制概率分布柱状图和概率的累积分布曲线部分的代码只给出了处理整个主干道数据的,由于分段各部分数据处理与之相似,只需修改读取数据部分以及其他一些相关的参数,所以不再赘述。
四、数据分析1、主干道总数据的分析:由图1可以看出,主干道信号场强概率分布的正态拟合非常好,并且实际概率的累积分布曲线和理论正态分布的累积曲线几乎重合,可以得出主干道信号阴影衰落服从正态分布,且标准差为4.829dB,在表1给出的150MHz城区标准差的3.5-5.5的范围内。
2、信号场强空间分布图的分析:由信号场强空间分布图可以直观地看到主干道上各处信号的强弱,颜色越接近红色信号越弱,越接近蓝色越强。
从图中可以看出,从北到南,信号整体呈现增强的趋势。
