北邮电磁场实验报告北邮电磁场实验报告引言:电磁场是现代科学中非常重要的一个概念,它对于理解和应用电磁现象具有重要意义。
本次实验旨在通过测量电磁场的强度和方向,探究电磁场的基本特性,并验证电磁场的作用规律。
实验仪器和原理:本次实验使用的仪器包括电磁场强度测量仪、磁力计和直流电源。
电磁场强度测量仪是一种用于测量电磁场强度的仪器,它利用霍尔效应原理测量磁场的大小。
磁力计则是用于测量磁场方向的仪器,它利用磁力对物体的作用原理进行测量。
实验过程和结果:首先,我们将电磁场强度测量仪放置在电磁场中,调整其位置和角度,使其能够测量到电磁场的强度。
然后,通过调节直流电源的电流大小,我们可以改变电磁场的强度。
在不同电流下,我们分别测量了电磁场的强度,并记录下来。
接下来,我们使用磁力计来测量电磁场的方向。
将磁力计放置在电磁场中,调整其位置和角度,使其能够测量到电磁场的方向。
然后,通过改变直流电源的电流方向,我们可以改变电磁场的方向。
在不同电流方向下,我们分别测量了电磁场的方向,并记录下来。
通过实验测量,我们得到了一系列关于电磁场强度和方向的数据。
根据这些数据,我们可以绘制出电磁场的强度和方向分布图。
从分布图中,我们可以看出电磁场的强度随着距离的增加而减小,同时电磁场的方向沿着电流方向形成环状分布。
讨论和分析:通过实验数据的分析,我们可以得出以下结论:电磁场的强度与电流大小成正比,即电流越大,电磁场强度越大;电磁场的方向与电流方向一致,即电流方向决定了电磁场的方向。
这一结论与安培定律相吻合,即安培定律指出电流元产生的磁场与电流元的方向垂直,并且随着距离的增加而减小。
而我们的实验结果也验证了这一规律。
此外,我们还发现电磁场的强度和方向与测量位置和角度有关。
在实验中,我们调整了测量仪器的位置和角度,使其能够准确测量电磁场的强度和方向。
这说明在实际应用中,我们需要合理选择测量位置和角度,以获得准确的测量结果。
结论:通过本次实验,我们深入了解了电磁场的基本特性,并验证了安培定律。
电磁场与电磁波实验报告姓名:陈佳熠学号:2012210970姓名:宋周锐学号:2012210971姓名:王健恒学号:2012210972摘要 (3)关键字 (3)实验目的 (3)实验要求 (3)实验仪器 (4)问题分析 (4)实验步骤 (5)实验结果 (8)实验结论 (17)心得体会 (17)参考文献 (17)附录 (18)校园内无线信号场强特性的研究[摘要]使用无线电场强仪测试北京邮电大学校园内室内外的无线电场强值,利用典型环境对典型的信号衰减模型做匹配,比较理论值与实际值的差异,进行误差分析。
[关键字]无线电场强信号衰减模型误差分析[实验目的]1、通过实地测量校园内室内外的无线电信号场强值,掌握室内外电波传播的规律;2、熟悉并掌握无线电中的传输损耗、路径损耗、穿透损耗、衰落等概念;3、熟悉使用无线电场强仪测试空间电场强度的方法;4、学会对大量数据进行统计分析,并得到相关传播模型。
[实验要求]利用DS1131场强仪,实地测量信号场强1)根据不同的地形地貌条件,归纳总结各种环境条件下可能采用的各种电波传播模型。
在数据测试前,先用理论模型在理论上对待侧区域进行分析。
根据不同的地形地貌条件,归纳出电波传播模型,如表3-15所示。
理论模型适用的物理场景自由空间理论模型发射天线与接收台之间不存在影响电波传播的物体布灵模型理想平面大地HaTa-Okumura模型移动台高度为h = 1.5m 时EgLi模型地形起伏地区(2)观测波段和实验地点的确定1)例如选择频段:940MHz 或其他。
2)地点:可以选择例如操场地面开阔,遮挡物较少,空间相对开放;教学楼里开阔地带;研究阴影衰落相当合适;用来研究建筑物穿透损耗的地带。
(3)数据的测量。
第一组数据在空间开放区域,地点自行选择,每半个波长测量一个数据,每个地点的数据应该在50-100个。
(4)第二组数据可以选在室内,例如,楼道或房间,仍以半个波长为单位记录数据,并进行数据处理。
电磁场实验校园内无线信号场强特性的研究学院:信息与通信工程学院班级: _______________________________ 姓名: _______________________________ 学号: _______________________________ 班内序号:、实验目的1、掌握在移动环境下阴影衰落的概念以及正确测试方法;2、研究校园内不同环境下阴影衰落的分布规律;3、熟练使用DS1131场强仪实地测试信号场强的方法;4、学会对大量数据进行统计分析和处理,进而得出实验结论二、实验原理1、三种基本电波传播机制影响电波在空间传播的三种最基本的机制为反射、绕射、散射。
当电磁波传播遇到比其波长大得多的物体时,发生反射。
当接收机和发射机之间无线路径被尖利的边缘阻挡时会发生绕射。
散射波产生于粗糙表面、小物体或其它不规则物体,比如树叶、街道标志和灯柱等都会引发散射。
2、阴影衰落在无线信道里,造成慢衰落的最主要原因是建筑物或其它物体对电波的遮挡。
在测量过程中,不同位置遇到的建筑物遮挡情况不同,因此接收功率也不同,这样就会观察到衰落现象,这就叫“阴影效应”或“阴影衰落”。
在阴影衰落的情况下收到的信号是各种绕射,反射,散射波的合成。
所以,在距基站距离相同的地方,由于阴影效应的不同,它们收到的信号功率有可能相差很大,理论和测试表明,对任意的d值,特定位置的接受功率为随机对数正态分布。
对数正态分布描述了在传播路径上,具有相同T-R距离时,不同的随机阴影效应。
这样利用高斯分布可以方便地分析阴影的随机效应。
正态分布,也叫高斯分布,它的概率密度函数是:(??- ??)2???? =2??应用于阴影衰落时,上式中的?表示某一次测量得到的接收功率,??表示以dB表示的接收功率的均值或中值,(表示接收功率的标准差,单位是dB。
阴影衰落的标准差同地形,建筑物类型,建筑物密度等有关,在市区的150MHz频段其典型值是5dB除了阴影效应外,大气变化也会导致阴影衰落。
电磁场与微波测量实验实验报告实验名称:班级:姓名:学号:学院:北京邮电大学实验七.天线与电波传播一、 实验目的(1)掌握微波信号发生器及测量放大器的使用方法。
(2)了解水平面接收天线方向性的测量方法。
二、 实验仪器标准信号发生器、选频放大器、喇叭天线、波导调配器、可变衰减器、波导元件。
三、 实验原理及步骤对于辐射波传输方式,最重要的是测试其辐射场幅值分布的方向性,其表征量是天线方向函数及方向图。
1.系统组成图1-1 系统组成原理框图2.喇叭天线工程上常用的喇叭天线是角锥喇叭,原因是其匹配较好而效率接近100%(G ≈D )。
但是由于其口径场的幅值、相位不是均匀分布,虽然其辐射主向仍是口径面法线方向(波导轴线方向),但是主瓣宽度、方向系数的计算很复杂。
可用以下公式进行估算:E 面(yoz 面)主瓣宽度bE λθ5325.0= (1-1)H 面(xoz 面)主瓣宽度15.0802a H λθ= (1-2)方向系数(最佳尺寸的角锥喇叭)211451.0λπb a D = (1-3)图1-2是角锥喇叭的三维标高方向图。
具体参数喇叭口径1a =5.5λ,1b =2.75λ;波导口径a=0.5λ,b=0.25λ;虚顶点至口径面距离ρ=2ρ=6λ。
1 Array图1-2 角锥喇叭的三维标高方向图图1-3为本实验所用喇叭天线示意图:图1-3 实验所用喇叭天线3.测水平面接收天线方向性图1-1为测量喇叭天线方向性的系统组成情况。
测量时改变接收喇叭天线的方位角,可测出喇叭天线水平面的方向性(按接收到信号的强弱)。
严格的测量应在微波暗室中进行,这样可以消除反射波影响。
但在微波段,因其传播方向性较强,而且房屋墙壁吸收较强,地面影响也可略去,因而这样在普通实验室内测量偏差也不很大。
测天线方向图应有专用天线转台,它有精确的角度(水平面方位角,垂直面俯仰角)刻度指示。
本实验主要测水平面即方位方向性。
四、实验内容及数据处理(1)微波天线方向图测试报告旁瓣宽度-3.0db : 26.33 -6.0db : 39.82 -10.0db : 54.30 -15.0db : 225.13五、心得体会本实验即天线与电波传播实验由老师演示,我们只需了解其原理并会分析其数据即可。
电磁场与微波测量实验报告学院:电子工程学院班级:2011211204执笔人:学号:2011210986组员:一、实验目的1.掌握在移动环境下阴影衰落的概念以及正确的测试方法;2.研究校园内各种不同环境下阴影衰落的分布规律;3.掌握在室内环境下场强的正确测量方法,理解建筑物穿透损耗的概念;4.通过实地测量,分析建筑物穿透损耗随频率的变化关系;5.研究建筑物穿透损耗与建筑材料的关系。
二、实验原理1.电磁波的传播方式无线通信系统是由发射机、发射天线、无线信道、接收机、接收天线所组成。
对于接受者,只有处在发射信号的覆盖区内,才能保证接收机正常接受信号,此时,电波场强大于等于接收机的灵敏度。
因此基站的覆盖区的大小,是无线工程师所关心的。
决定覆盖区的大小的主要因素有:发射功率,馈线及接头损耗,天线增益,天线架设高度,路径损耗,衰落,接收机高度,人体效应,接收机灵敏度,建筑物的穿透损耗,同播,同频干扰等。
电磁场在空间中的传输方式主要有反射﹑绕射﹑散射三种模式。
当电磁波传播遇到比波长大很多的物体时,发生反射。
当接收机和发射机之间无线路径被尖锐物体阻挡时发生绕射。
当电波传播空间中存在物理尺寸小于电波波长的物体﹑且这些物体的分布较密集时,产生散射。
散射波产生于粗糙表面,如小物体或其它不规则物体﹑树叶﹑街道﹑标志﹑灯柱。
2.尺度路径损耗在移动通信系统中,路径损耗是影响通信质量的一个重要因素。
大尺度平均路径损耗:用于测量发射机与接收机之间信号的平均衰落,即定义为有效发射功率和平均接受功率之间的(dB)差值,根据理论和测试的传播模型,无论室内或室外信道,平均接受信号功率随距离对数衰减,这种模型已被广泛的使用。
对任意的传播距离,大尺度平均路径损耗表示为:()[]()()=+010log/0PL d dB PL d n d d即平均接收功率为:()[][]()()()[]() =--=-Pr010log/0Pr010log/0d dBm Pt dBm PL d n d d d dBm n d d其中,定义n为路径损耗指数,表明路径损耗随距离增长的速度,d0为近地参考距离,d为发射机与接收机之间的距离。
电磁场与电磁波实验报告题目:校园无线信号场强特性的研究班级:成员:时间:2019.5目录一、实验目的 (3)二、实验内容 (3)三、实验原理 (3)四、实验步骤 (4)1. 实验对象选取 (4)2. 实验数据采集 (6)五、实验数据 (6)1. 实验数据 (6)3.数据处理流程图 (7)六、实验结果与分析 (8)1. 教二外侧东侧 (8)2. 教二外侧西侧 (10)3. 教二外侧南侧 (12)4. 教二外侧北侧 (14)5. 教二楼外侧全部数据 (16)6.实验数据汇总 (17)七、实验问题及解决方法 (19)八、实验总结 (19)成员分工: (19)实验心得: (19)九、附录 (20)实验代码 (20)调查问卷 (22)频谱特性测量演示实验问卷 (22)一、实验目的1.掌握在移动环境下阴影衰落的概念以及正确测试方法。
2.研究校园内各种不同环境下阴影衰落的分布规律。
3.掌握在室内环境下场强的正确测试方法,理解建筑物穿透损耗的概念。
4.通过实地测量,分析建筑物穿透损耗随频率的变化关系。
5.研究建筑物穿透损耗与建筑材料的关系。
二、实验内容1.利用DS1131场强仪,实地测量信号场强。
2.在室外或者室内条件下,阴影衰落服从的分布规律,并且画出概率分布柱状图和累积分布曲线,求出具体分布参数如均值和标准差。
三、实验原理【阴影衰落】背景知识:无线通信系统是由发射机、发射天线、无线信道、接收机、接收天线所组成。
对于接收者,只有处在发射信号覆盖的区域内,才能保证接收机正常接收信号,此时,电波场强大于等于接收机的灵敏度。
因此,基站的覆盖区的大小,是无线工程师所关心的。
决定覆盖区大小的因素主要有:发射功率、馈线及接头损耗、天线增益、天线架设高度、路径损耗、衰落、接收机高度、人体效应、接收机灵敏度、建筑物的穿透损耗、同播、同频干扰。
理论原理:此次实验,我们研究的是建筑物外围的阴影衰落服从的分布规律,故此处主要说明阴影衰落相关原理。
校园内无线信号场强特性的研究实验报告班级:08108班姓名:王胤鑫 09号李昕钰 24号目录摘要 (3)一、实验目的 (3)二、实验原理 (3)1、大尺度路径损耗 (3)2、阴影衰落 (5)3、建筑物的穿透损耗的定义 (6)三、实验内容 (6)1、实验概述 (6)2、实验区域划分 (7)四、实验结果和数据处理 (10)1、分组场强的统计分布: (10)2、全局场强的统计分布: (16)五、数据分析 (17)1、阴影衰落 (17)2、场强分布 (17)3、模型计算 (18)4、模型比较和验证 (19)六、心得体会 (20)1、王胤鑫心得体会 (20)2、李昕钰心得体会 (21)七、参考文献 (22)【摘要】由于无线信道的复杂性,决定其传播的结果存在着很多不确定性。
为了确定出北京邮电大学校园内的无线信号的场强特性,我们采取实地检验的方法,选定中央2台(190.758Mhz)的频率来代表无线信号,对结果进行统计分析,作出场强分布的大致图形。
发现校园内的信号阴影衰落的分布情况符合理论上的零均值对数正态分布结果。
同时根据分布图总结出北邮校园内室外区域的场强分布特点,并对此做出分析。
最后,根据结果分析得出北邮校园内的电波传播规律符合Egli模型,Hata-Okumura模型和CCIR模型。
关键字:无线电波传播阴影衰落场强分布一、实验目的1、掌握在移动环境下阴影衰落的概念以及正确测试方法。
2、研究校园内各种不同环境下阴影衰落的分布规律。
3、掌握在室内环境下场强的正确测试方法。
4、通过实地测量,分析建筑物穿透损耗随频率的变化关系。
5、研究建筑物穿透损耗与建筑物材料的关系。
二、实验原理无线通信系统是由发射机、发射天线、无线信道、接收机、接收天线所组成,对于接收者,只有处在发射信号的覆盖区内,才能保证接收机正常接收信号,此时,电波场强大于等于接收机的灵敏度。
因此,基站的覆盖区的大小,是无线工程师所关心的。
决定覆盖区的大小的主要因素有:发射功率、馈线及接头损耗、天线增益、天线架设高度、路径损耗、衰落、接收机高度、人体效应、接收机灵敏度、建筑物的穿透损耗、同播、同频干扰。
电磁场与电磁波测量实验报告无线信号场强特性的研究实验姓名学号班级班内序号伊迪2013211047 209 01沃子尧2013211048 209 02刘博闻2013211049 209 032016年03月25日1 实验目的1、通过实地测量校园内室内外的无线电信号场强值,掌握室内外电波传播的规律。
2、熟悉并掌握无线电中的传输损耗,路径损耗,穿透损耗,衰弱等概念。
3、熟练使用无线电场强仪测试空间电场的方法。
4、学会对大量数据进行统计分析,得到相关传播模型。
2 实验设备HF-4040场强仪。
3 实验原理3.1 电波传播方式电磁场在空间中的传输方式主要有反射,绕射,散射三种模式。
当电磁波传播遇到比波长大很多的物体时,发生反射。
当接收机和发射机之间无线路径被尖锐物体阻挡时发生绕射。
当电波传播空间中存在物理尺寸小于电波波长的物体,且这些物体的分布比较密集时,产生散射。
散射波产生于粗糙表面,如小物体或其他不规则物体、树叶、街道、标志、灯柱。
3.2 无线信道中信号衰减无线信道中的信号衰减分为衰弱,路径损耗,建筑物穿透损耗。
此外还有很多路径传播的影响.1、移动环境下电波的衰弱包括快衰弱和慢衰弱(也叫慢衰弱),快衰弱的典型分布为Rayleigh分布和Rician分布;阴影衰弱的典型分布为正态分布。
快速衰弱和满衰弱两者构成移动通信系统中接受信号不稳定因素。
2、路径损耗:测量发射机和接收机之间信号的平均衰弱。
即定义为有效发射功率(Pt)和平均接收功率(Pr)之差(dB)。
距离是决定路径损耗大小的首要因素;除此之外,还与接收点的电波传播条件密切相关。
根据理论和测试的传播模型,无论室内或室外信道,平均接受信号功率随距离对数衰减,对任意的传输距离,大尺度平局路径损耗表示为:P̅L(d)[dB]=P̅L(d0)+10n log(d∕d0)即平均接收功率为:P̅r(d)[dBm]=P t[dBm]− P̅L(d0)−10n log(d∕d0)= P̅t(d0)[dBm]+10n log(d∕d0)其中n为路径损耗指数,表明路径损耗随距离增长的速度;d0为近地参考距离;为发射机与接收机之间的距离。

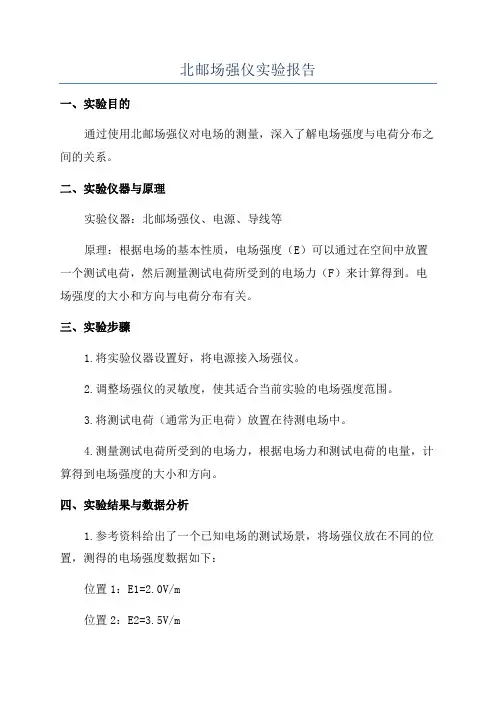

北邮场强仪实验报告一、实验目的通过使用北邮场强仪对电场的测量,深入了解电场强度与电荷分布之间的关系。
二、实验仪器与原理实验仪器:北邮场强仪、电源、导线等原理:根据电场的基本性质,电场强度(E)可以通过在空间中放置一个测试电荷,然后测量测试电荷所受到的电场力(F)来计算得到。
电场强度的大小和方向与电荷分布有关。
三、实验步骤1.将实验仪器设置好,将电源接入场强仪。
2.调整场强仪的灵敏度,使其适合当前实验的电场强度范围。
3.将测试电荷(通常为正电荷)放置在待测电场中。
4.测量测试电荷所受到的电场力,根据电场力和测试电荷的电量,计算得到电场强度的大小和方向。
四、实验结果与数据分析1.参考资料给出了一个已知电场的测试场景,将场强仪放在不同的位置,测得的电场强度数据如下:位置1:E1=2.0V/m位置2:E2=3.5V/m位置3:E3=5.2V/m2.根据电场强度的定义:E=F/q,其中F为电场力,q为测试电荷的电量。
假设测试电荷的电量为q=1.5mC,则在位置1、2、3处的电场力分别为:F1=E1*q=2.0*1.5mNF2=E2*q=3.5*1.5mNF3=E3*q=5.2*1.5mN3.通过测量电场力的大小和方向,可以判断电场的空间分布情况。
比如,如果电场力的大小和方向在不同位置上都相同,则说明电场是均匀的;如果不同位置上电场力的大小和方向不同,则说明电场是非均匀的。
五、实验讨论与结论通过对实验结果的分析,可以得出以下结论:1.实验数据显示,电场强度随距离场源的距离增大而减小。
2.实验结果与电场的分布情况相符,说明实验的操作和测量是准确可靠的。
3.实验结果还与测试电荷的性质有关,如果使用不同电量的测试电荷,得到的电场强度也会有所不同。
综上所述,通过本次实验我们对电场强度的测量有了更深入的了解,并且了解了电场强度与电荷分布之间的关系。
实验结果对于理解电场的基本性质和电磁学的相关理论具有重要意义。
信息与通信工程学院电磁场与电磁波实验报告题目:校园无线信号场强特性的研究指导老师:日期:一、实验目的 (1)二、实验原理 (1)1、电磁波的传播方式 (1)2、尺度路径损耗 (1)3、阴影衰落 (2)4 、建筑物的穿透损耗的定义 (3)三、实验容 (3)四、实验步骤 (4)1、实验对象的选择 (4)2、数据采集 (4)3、数据录入 (5)4 、数据处理 (6)五、实验结果与分析 (6)1 、磁场强度地理分布 (6)2 、磁场强度统计分布 (8)3、建筑物的穿透损耗 (10)六、问题分析与解决 (10)1、测量误差分析 (10)2、场强分布的研究 (10)七、分工安排 (11)八、心得体会 (11)九、附录:数据处理过程 (13)、实验目的1. 掌握在移动环境下阴影衰落的概念以及正确的测试方法;2. 研究校园各种不同环境下阴影衰落的分布规律;3. 掌握在室环境下场强的正确测量方法,理解建筑物穿透损耗的概念;4. 通过实地测量,分析建筑物穿透损耗随频率的变化关系;5. 研究建筑物穿透损耗与建筑材料的关系。
二、实验原理1、电磁波的传播方式无线通信系统是由发射机、发射天线、无线信道、接收机、接收天线所组成。
对于接受者,只有处在发射信号的覆盖区,才能保证接收机正常接受信号,此时,电波场强大于等于接收机的灵敏度。
因此基站的覆盖区的大小,是无线工程师所关心的。
决定覆盖区的大小的主要因素有:发射功率,馈线及接头损耗,天线增益,天线架设高度,路径损耗,衰落,接收机高度,人体效应,接收机灵敏度,建筑物的穿透损耗,同播,同频干扰等。
电磁场在空间中的传输方式主要有反射、绕射、散射三种模式。
当电磁波传播遇到比波长大很多的物体时,发生反射。
当接收机和发射机之间无线路径被尖锐物体阻挡时发生绕射。
当电波传播空间中存在物理尺寸小于电波波长的物体、且这些物体的分布较密集时,产生散射。
散射波产生于粗糙表面,如小物体或其它不规则物体、树叶、街道、标志、灯柱。
电磁场与电磁波实验报告无线信号场强特性的研究2013/5/13一、实验目的:1、掌握在移动环境下阴影衰落的概念以及正确的测试方法;2、研究国家体育馆——鸟巢周围各种不同环境下阴影衰落的分布规律;3、掌握在室内环境下场强的正确测量方法,理解建筑物穿透损耗的概念;4、通过实地测量,分析建筑物穿透损耗随频率的变化关系;5、研究建筑物穿透损耗与建筑材料的关系。
二、实验内容:利用DS1131场强仪,实地测量信号场强(单位:dBmW)。
1、研究具体现实环境下阴影衰落分布规律,以及具体的分布参数如何。
2、研究在国家体育馆鸟巢周围电波传播规律与现有模型的吻合程度,测试值与模型预测值的预测误差如何。
三、实验步骤:1、实验内容与研究对象的选择:我们想要研究学校外的建筑物的衰落现象,经过讨论,我们选择了国家体育馆鸟巢作为实验场所。
测量时,我们按照地图上逆时针方向沿着鸟巢边缘测量,具体路线见以下分布图:2、在选频方面,由于中央三套信号比较强,所以我们决定采用之,其图像信号的频率为487.25MHz,伴音信号的频率为493.75MHz,此时的波长约为0.616m,于是我们大约1m(也即2步左右)读取一个数据。
3、将测量得到的数据录入Excel表格,得到12个表格文件:即以每个入口之间测量段的字母来分类,如上图所示,共有:A、B、C、D、E、F、G、H、J、K、L、M等12个测量段。
文件截图如下:4、D文件里的数据截图:5、 数据处理过程:采集到的数据有512多组,需要对数据进行细致的处理以便得到明确的结论。
下图所示为数据处理的流程图。
四、 实验结果:1、 空间场强大小分析:图1是用Matlab 画的所有数据的大小起伏,虽然有大有小,但是难以确定空间场强的大小分布,所以再使用Mathematica 进行改进绘图,如图3、4:图1以下是图3是场强大小的图像分量空间分布图,扇形区域的半径表示大小。
图4是伴音信号大小的分布图,测量数据是按照六块区域划分的,具体划分图可以见图2;图2、所有数据研究区域划分图注:图中数字表示区域名,字母表示入口,命名方式如:AB入口,BC入口……图3、图像信号强弱的空间分布表3、图像信号强弱的空间分布根据上述结果,可以发现6区的图像信号最强,均值为-29dBmW,而3区最弱,为-40dBmW;我们组分析了原因,认为原因如下:1)6区附近比较开阔,所以信号受到的阻挡更小,衰减小,而2、3区附近面临闹市,所以受到干扰大;2)信号源在6区的方向,因为6区朝向信号源,所以6、1区的信号最强,而其他区域,由于信号要穿过鸟巢建筑有穿透损耗,因此衰减比较大。
北邮电磁场与电磁波实验心得体会范文总结范文电磁场与微波测量实验总结学院:班级:姓名:学号:一、实验建议八周的电磁场与微波实验让我收获了很多知识与经验,也培养了我实验动手的能力,但与此同时我也发现了实验的一些不足之处,下面是我对部分实验的看法和建议:1、课程安排不太合理微波工程是上学期学的,大家还有比较深刻的印象,对实验原理理解的比较快,实验进行得也比较顺利。
但电磁场是大二学的,已经基本都遗忘了,预习起来比较吃力,理解得也要慢一些。
2、希望学校能加强对实验器材的管理实验中,我们很多次发现许多器件不足,需要各个组之间相互借用,有时还需要等到其他组做完才能继续实验。
这不利于同学们完成实验,而且对于实验室的器材维护也会产生不利的影响。
建议实验室以后加强对于实验器材的管理与维护,同时也加强同学们对实验器材的重视和爱护,共同努力,创造一个更好的实验环境。
3、实验互相干扰太严重由于实验室较小,各组之间的干扰比较严重,几乎每次写实验误差分析的时候都要写上这一点。
其实可以通过合理安排小组进行实验的时间或者扩大实验场地。
二、提出新的实验用微波分光仪测量玻璃厚度1、实验目的深入理解电磁波的反射、折射和叠加2、实验仪器S426型分光仪的改进设备3、实验原理发射波在玻璃表面反射一次,透过玻璃后经反射板反射一次。
当两次反射博得路径相差波长的整数倍的时候,接受喇叭收到的信号最强。
设玻璃厚度为某,可以动板与玻璃距离为d,θ1和θ2分别为入射角和折射角,v1和v2分别为空气中速度和玻璃中速度。
其中θ2可由计算得出,λ、d、θ1均可以测量得到。
为减小实验误差可选取多个入射角进行测量。
玻璃的折射率可参考以下数据。
4、实验内容及步骤(1)将反射板紧贴玻璃,记下此时刻度d1;(2)移动反射板,观察接收信号,当信号出现一次最大值时记下此时刻度d2;(3)继续移动发射板,再次出现最大值时记下刻度d3;(4)更换入射角度,重复以上步骤;(5)将数据填入表格并进行计算。
北京邮电大学《电磁场实验》校园内无线信号场强特性研究实验报告学院:信息与通信工程学院班级:姓名:学号:班内序号:2016年5月20日目录目录 (1)电磁场实验 (1)校园内无线信号场强特性研究 (1)一、实验目的 (1)二、实验原理 (2)1.大尺度路径损耗 (2)2.阴影衰落 (4)3.建筑物的穿透损耗的定义 (5)三、实验设备 (5)四、实验内容 (5)五、实验步骤 (6)1.选择测量地点和频率 (6)2.测量 (6)3.数据录入 (6)4.数据处理与分析 (6)六、实验结论 (16)七、实验心得体会 (16)1.杨浩田 (16)2.蔡天炜 (16)附录 (17)电磁场实验校园内无线信号场强特性研究一、实验目的1.掌握在移动环境下阴影衰落的概念以及正确的测试方法;2.研究校园内各种不同环境下阴影衰落的分布规律;3。
掌握在室内环境下场强的正确测量方法,理解建筑物穿透损耗的概念;4.通过实地测量,分析建筑物穿透损耗随频率的变化关系;5。
研究建筑物穿透损耗与建筑材料的关系。
二、实验原理无线通信系统有发射机、发射天线、无线信道、接收机、接收天线所组成.对于接收者,只有处在发射信号的覆盖区域内,才能保证接收机正常接收信号,此时,电波场强大于等于接收机的灵敏度.因此,基站的覆盖区的大小,是无限工程师所关心的。
决定覆盖区的大小的主要因素有:发射功率、馈线及接头损耗、天线增益、天线架设高度、路径损耗、衰落、接收机高度、人体效应、接收机灵敏度、建筑物的穿透损耗、同波、同频干扰。
1。
大尺度路径损耗在移动通信系统中,路径损耗是影响通信质量的一个重要因素。
大尺度平均路径损耗:用于测量发射机与接收机之间信号的平均衰落,即定义为有效发射功率和平均接受功率之间的(d B)差值,根据理论和测试的传播模型,无论室内或室外信道,平均接受信号功率随距离对数衰减,这种模型已被广泛的使用。
对任意的传播距离,大尺度平均路径损耗表示为:()[]()()010log /0PL d dB PL d n d d =+(式1)即平均接收功率为:()[][]()()()[]()Pr 010log /0Pr 010log /0d dBm Pt dBm PL d n d d d dBm n d d =--=-(式2)其中,定义n 为路径损耗指数,表明路径损耗随距离增长的速度,d 0为近地参考距离,d 为发射机与接收机之间的距离.公式中的横杠表示给定值d 的所有可能路径损耗的综合平均。
北邮场强仪实验报告Company Document number:WUUT-WUUY-WBBGB-BWYTT-1982GT电磁场与电磁波实验报告班级姓名:学号:姓名:学号:时间:2015年5月3日校园内无线信号场强特性的研究一、实验目的1.掌握在移动环境下阴影衰落的概念以及正确测试方法;2.研究校园内各种不同环境下阴影衰落的分布规律;3.掌握在室内环境下场强的正确测试方法,理解建筑物穿透损耗的概念;4.通过实地测量,分析建筑物穿透损耗随频率的变化关系;5.研究建筑物穿透损耗与建筑材料的关系。
二、实验内容无线通信系统是由发射机,发射天线,无线信道,接收机,接收天线所组成。
对于接收者,只有处在发射信号的覆盖区内,才能保证接收机正常接收信号,此时,电波场强大于等于接收机的灵敏度。
因此,基站的覆盖区的大小,是无线工程师所关心的。
决定覆盖区的大小的主要因素有:发射功率,馈线及接头损耗,天线增益,天线架设高度,路径损耗,衰落,接收机高度,人体效应,接收机灵敏度,建筑物的穿透损耗,同播,同频干扰。
(1) 大尺度路径损耗在移动通信系统中,路径损耗是影响通信质量的一个重要因素。
大尺度路径损耗:用于测量发射机与接收机之间信号的平均衰落,即定义为有效发射功率和平均接收功率之间的(dB)差值,根据理论和测试的传播模型,无论室内或室外信道,平均接收信号功率随距离对数衰减,这种模型已被广泛地采用。
对任意的传播距离,大尺度平均路径损耗表示式为:PL(d )[dB] PL(d )10n lg(d / d ) (5-1)即平均接收功率为:P (d )dBm PdBm PL(d )10n log(d / d ) P (d )dBm10n log(d / d ) (5-2)其中,n 为路径损耗指数,表明路径损耗随距离增长的速度;d 0为近地参考距离;d 为发射机与接收机(T-R)之间的距离。
公式(5-1)和(5-2)中的横杠表示给定值 d的所有可能路径损耗的综合平均。
坐标为对数-对数时,平均路径损耗或平均接收功率可表示为斜率 10ndB/10 倍程的直线。
n 值取决于特定的传播环境。
例如在自由空间,n 为 2,当有阻挡物时,n 比 2 大。
决定路径损耗大小的首要因素是距离,此外,它还与接收点的电波传播条件密切相关。
为此,我们引进路径损耗中值的概念。
中值是使实测数据中一半大于它而另一半小于它的一个数值(对于正态分布中值就是均值)。
人们根据不同的地形地貌条件,归纳总结出各种电波传播模型。
常见的电波传播模型有:1) 自由空间模型自由空间模型假定发射天线和接收台都处在自由空间。
自由空间一是指真空,二是指发射天线与接收台之间不存在任何可能影响电波传播的物体,电波是以直射线的方式到达移动台的。
自由空间模型计算路径损耗的公式是:Lp 20Lgd 20Lgf (5-3)其中 Lp 是以 dB 为单位的路径损耗,d 是以公里为单位的移动台与基站之间的距离,f 是以 MHz 为单位的移动工作频点或工作频段的频率。
空气的特性可近似为真空,因此当发射天线与移动台距离地面都较高时,可以近似使用自由空间模型来估计路径损耗。
2) 布灵顿模型布灵顿模型假设发射天线和移动台之间的地面时理想平面大地,并且两者之间的距离 d 远大于发射天线的高度 ht 或移动台的高度 hr,此时的路径损耗计算公式为:Lp 120 40Lgd 20Lgt 20Lghr (5-4)其中距离 d 的单位是公里,天线高度 ht 及 hr 的单位是米,路径损耗 Lp 的单位是dB。
系统设计时一般把接收机高度按典型值 hr= 处理,这时的路径损耗计算公式为:Lp 40Lgd 20Lght (5-5)按自由空间模型计算时,距离增加一倍时对应的路劲损耗增加 6dB;按布灵顿模型计算时,距离增加一倍时对应的路径损耗要增加 12dB。
3) EgLi 模型前述的自由空间模型及布灵顿模型都是基于理论分析得出的计算公式。
EgLi模型则是从大量实测结果中归纳出来的中值预测公式,属于经验模型,其计算式为:Lp 88 40Lgd 20Lght 20Lghr 20Lgf G (5-6)其中路径损耗 Lp 的单位是 dB,距离 d 的单位是公里,天线高度 ht 及 hr 的单位是米,工作频率 f 的单位是 MHz,地形修正因子 G 的单位是 dB。
G 反应了地形因素对路径损耗的影响。
EgLi 模型认为路径损耗同接收点的地形起伏程度h 有关,地形起伏越大,则路径损耗也越大。
当h 用来测量时,可按下式近似的估计地形的影响:若将移动台的典型高度值 hr= 代入 EgLi 模型,则有:Lp 40Lgd 20Lght 20Lgf G (5-8)4)Hata-Okumura 模型Hata-Okumura 模型也是依据实测数据建立的模型,当移动台的高度为典型值 hr= 时,按 Hata-Okumura 模型计算路径损耗的公式为:市区: Lp1 Lgd (5-9)开阔地: Lp2 Lp1 Lgf(5-10)一般情况下,开阔地的路径损耗一般都比市区小。
(2) 阴影衰落在无线信道里,造成慢衰落的最主要原因是建筑物或其它物体对电波的遮挡。
在测量过程中,不同位置遇到的建筑物遮挡情况不同,因此接收功率也不同,这样就会观察到衰落现象。
由于这种原因造成的衰落也叫“阴影效应”或“阴影衰落”。
在阴影衰落的情况下,移动台被建筑物所遮挡,它收到的信号是各种绕射,反射,散射波的合成。
所以,在距基站距离相同的地方,由于阴影效应的不同,它们收到的信号功率有可能相差很大,理论和测试表明,对任意的 d 值,特定位置的接受功率为随机对数正态分布即:P r (d )[dBm] P r (d )[dBm] X P r (d o )[dBm] 10n log( d / d o ) X(5-11)其中, X 为 0 均值的高斯分布随机变量,单位为 dB,标准偏差为,单位也是dB。
对数正态分布描述了在传播路径上,具有相同 T-R 距离时,不同的随机阴影效应。
这样利用高斯分布可以方便地分析阴影的随机效应。
正态(Normal)分布,也叫高斯(Gaussian)分布,它的概率密度函数是:应用于阴影衰落时,上式中的 x 表示某一次测量得到的接收功率,m 表示以dB 表示的接收功率的均值或中值,表示接收功率的标准差,单位是 dB。
阴影衰落的标准差同地形,建筑物类型,建筑物密度等有关,在市区的 150MHz 频段其典型值是 5dB。
除了阴影效应外,大气变化也会导致阴影衰落。
比如一天中的白天,夜晚,一年中的春夏秋冬,天晴时,下雨时,即使在同一个地点上,也会观察到路径损耗的变化。
但在测量的无线信道中,大气变化造成的影响要比阴影效应小的多。
表 5-1 列出了阴影衰落分布的标准差,其中的 s (dB)是阴影效应的标准差。
(3)建筑物的穿透损耗的定义建筑物穿透损耗的大小对于研究室内无线信道具有重要意义。
穿透损耗又称大楼效应,一般指建筑物一楼内的中值电场强度和室外附近街道上中值电场强度dB 之差。
发射机位于室外,接收机位于室内,电波从室外进入到室内,产生建筑物的穿透损耗,由于建筑物存在屏蔽和吸收作用,室内场强一定小于室外的场强,造成传输损耗。
室外至室内建筑物的穿透损耗定义为:室外测量的信号平均场强减去同一位置室内测量的信号平均场强。
用公式表示为:P 是穿透损耗,单位 dB , P 是在室内所测每一点的功率,单位 dB m ,共 M 个点, P i 是在室外所测的每一点的功率单位是 dB m ,共 N 个点。
三、 实验设备 DS1131场强仪、拉杆天线四、 实验内容利用 DS1131 场强仪,实地测量信号场强。
1) 研究具体现实环境下阴影衰落分布规律,以及具体的分布参数如何。
2) 研究在校园内电波传播规律与现有模型的吻合程度,测试值与模型预测值的 预测误差如何。
3) 研究建筑物穿透损耗的变化规律。
五、 实验步骤1.选择实验对象经过讨论我们决定做电磁波建筑物穿透损耗的测量,试验频率选为,即北京音乐广播;实验地点选为教二。
下图为教二楼外景平面图及俯视图:由图可知,教二为工字型结构,外侧为矩形道路,西侧为十层建筑教三,东侧是两侧建筑网络中心,南侧为四层建筑家属楼,北侧是音乐广场及主楼,但是由于周围建筑和教二楼相距较远,对实验结果的影响不大,因此教二很适合作为测量电磁波的穿透损耗的实验地点。
2.实地测量利用场强仪 DS1131 测量教二楼室外及各楼层无线信号的强度,单位 dBm ,每隔半个波长记录一个数据,将数据按测量地点分类,每个地点测量的数据至少大于 50 个,并且记录测量地点。
我们在教二楼室外,沿箭头方向走一圈进行测量,每步长(约60cm )测量一个数据,测量方向如下图所示:我们在室内1-5楼层沿从东向西的方向测量信号强度。
但是由于周末时间一层西半侧以及三层东半侧不开放,故未能测得这两个地点的数据。
3.数据录入将测量数据填入 excel 表格,每个方向或每层楼的数据作为一列,列名为测量地点,数据记录为信号电平值,单位是dBm ,状态用不同颜色或荧光笔标记标出以便于将来筛选分类数据。
其中,室内蓝色表示教二两头凸出部分的数据,红色表示在教二中间楼梯 楼梯 楼梯楼梯的位置;室外字体用黄色标出表示北侧两头凸出部分楼底数据,黑色字体表示测量数据附近没有明显环境特征。
部分数据及图例如下:4.数据处理数据处理我们使用MATLAB软件,对各个楼层以及室外四个方向分别编程处理,计算其均值与标准差,并且画出概率的累积分布曲线,与标准正态分布的累积曲线比较,得出室内室外阴影衰落的分布规律,按照上述公式计算建筑物的穿透损耗。
