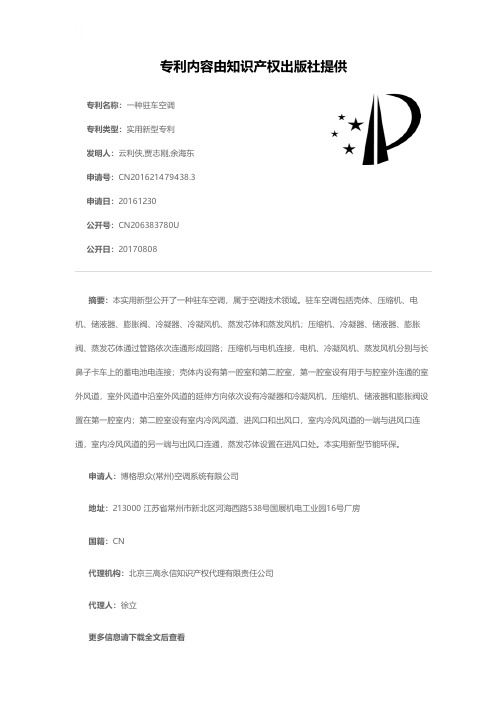

专利名称：一种驻车空调
专利类型：实用新型专利
发明人：云利侠,贾志刚,余海东申请号：CN201621479438.3申请日：20161230
公开号：CN206383780U
公开日：
20170808
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种驻车空调，属于空调技术领域。

驻车空调包括壳体、压缩机、电机、储液器、膨胀阀、冷凝器、冷凝风机、蒸发芯体和蒸发风机；压缩机、冷凝器、储液器、膨胀阀、蒸发芯体通过管路依次连通形成回路；压缩机与电机连接，电机、冷凝风机、蒸发风机分别与长鼻子卡车上的蓄电池电连接；壳体内设有第一腔室和第二腔室，第一腔室设有用于与腔室外连通的室外风道，室外风道中沿室外风道的延伸方向依次设有冷凝器和冷凝风机，压缩机、储液器和膨胀阀设置在第一腔室内；第二腔室设有室内冷风风道、进风口和出风口，室内冷风风道的一端与进风口连通，室内冷风风道的另一端与出风口连通，蒸发芯体设置在进风口处。

本实用新型节能环保。

申请人：博格思众(常州)空调系统有限公司
地址：213000 江苏省常州市新北区河海西路538号国展机电工业园16号厂房
国籍：CN
代理机构：北京三高永信知识产权代理有限责任公司
代理人：徐立
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810512527.0(22)申请日 2018.05.25(71)申请人 江苏秋实汽车空调有限公司地址 212400 江苏省镇江市句容市经济开发区崇明西路298号(72)发明人 赵相记　李坪　沈光雷　何正茂　(74)专利代理机构 南京正联知识产权代理有限公司 32243代理人 李寰(51)Int.Cl.B60H 1/00(2006.01)B60H 1/32(2006.01)(54)发明名称一种太阳能汽车空调系统(57)摘要本发明涉及汽车空调的技术领域，具体地说，是一种太阳能汽车空调系统，包括太阳能发电板、风能发电机、充电器、蓄电池、继电器、压缩机、冷暖交换阀、冷凝器、控制器、控制器开关，本发明采用半导体硅材质的太阳能发电板和风能发电机，节约能源，节省资金，绿色环保，结构简单，便于安装和维修。

权利要求书1页 说明书2页 附图1页CN 110525160 A 2019.12.03C N 110525160A1.一种太阳能汽车空调系统，其特征在于，包括太阳能发电板、风能发电机、充电器、蓄电池、继电器、压缩机、冷暖交换阀、冷凝器、控制器、控制器开关。

2.根据权利要求1所述的太阳能汽车空调系统，其特征在于，所述太阳能发电板的材料是半导体硅，所述太阳能发电板和风能发电机连接充电器，所述充电器连接蓄电池，所述蓄电池连接继电器，所述继电器连接压缩机，所述压缩机连接冷暖交换阀，所述冷暖交换阀连接冷凝器。

3.根据权利要求1或2所述的太阳能汽车空调系统，其特征在于，所述继电器连接控制器，所述控制器控制整个太阳能汽车空调系统，所述控制器连接控制器开关，所述控制器开关连接压缩机，所述控制器的开启闭合控制着压缩机工作。

4.根据权利要求3所述的太阳能汽车空调系统，其特征在于，所述继电器和控制器、控制器开关、压缩机首尾连接，形成一个闭环。

专利名称：一种太阳能空调
专利类型：发明专利
发明人：谢华星,李炳光,陈兆和,赖俊昇申请号：CN201110080509.8
申请日：20110331
公开号：CN102116514A
公开日：
20110706
专利内容由知识产权出版社提供
摘要：本发明属于太阳能、制冷及加热空调系统设计与制造技术领域，具体涉及一种太阳能空调，包括置于室内的反应器、置于室外的太阳能烤箱和再生器、以及连接各装置所需的管道，还包括热泵和冷凝蒸发器。

本发明的太阳能空调，采用太阳能和热泵作为主动力，节省了空调所需能源，本方案采用水的蒸发制冷，同时利用溶液吸湿剂除湿，使蒸发制冷的能力保持持续运行，达到了环保的目的；采用小球堆增加空气与小球表面的液体接触面积，除湿或加湿的效果更好，提高了太阳能空调的效率；太阳能烤箱内使用相变物质吸收太阳能并储存能量，保证了太阳能空调可以以恒定功率运行，增强了空调系统的稳定性。

申请人：谢华星,李炳光,陈兆和,赖俊昇
地址：523172 广东省东莞市道滘镇南城工业区三区三栋
国籍：CN
代理机构：东莞市华南专利商标事务所有限公司
代理人：张明
更多信息请下载全文后查看。

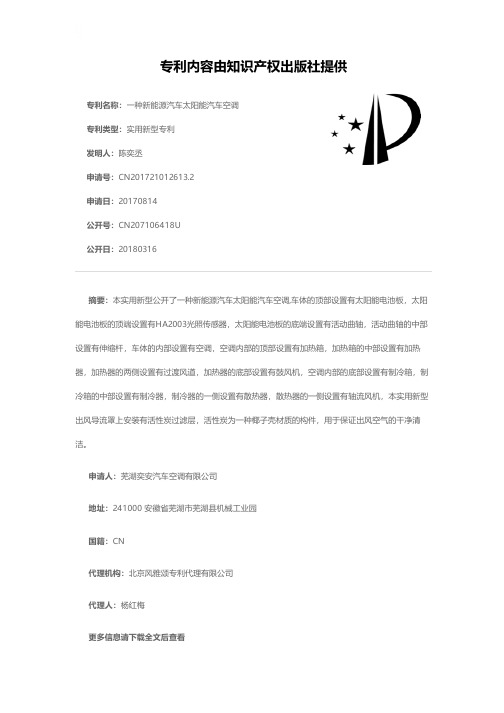

专利名称：一种新能源汽车太阳能汽车空调专利类型：实用新型专利
发明人：陈奕丞
申请号：CN201721012613.2
申请日：20170814
公开号：CN207106418U
公开日：
20180316
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新能源汽车太阳能汽车空调,车体的顶部设置有太阳能电池板，太阳能电池板的顶端设置有HA2003光照传感器，太阳能电池板的底端设置有活动曲轴，活动曲轴的中部设置有伸缩杆，车体的内部设置有空调，空调内部的顶部设置有加热箱，加热箱的中部设置有加热器，加热器的两侧设置有过渡风道，加热器的底部设置有鼓风机，空调内部的底部设置有制冷箱，制冷箱的中部设置有制冷器，制冷器的一侧设置有散热器，散热器的一侧设置有轴流风机，本实用新型出风导流罩上安装有活性炭过滤层，活性炭为一种椰子壳材质的构件，用于保证出风空气的干净清洁。

申请人：芜湖奕安汽车空调有限公司
地址：241000 安徽省芜湖市芜湖县机械工业园
国籍：CN
代理机构：北京风雅颂专利代理有限公司
代理人：杨红梅
更多信息请下载全文后查看。

专利名称：一种轿车用光电太阳能空调装置专利类型：发明专利
发明人：熊开富
申请号：CN201710415265.1
申请日：20170605
公开号：CN107297999A
公开日：
20171027
专利内容由知识产权出版社提供
摘要：一种轿车用光电太阳能空调装置，涉及一种轿车用光电太阳能空调装置。

其特征是在车顶安装硅光电太阳能板，硅光电太阳能板电能输出与蓄电池两极电连接，蓄电池电能输出与逆变电源两极电连接，逆变电源电能输出与空调装置两极电连接，显示装置与控制装置电连接，控制装置与空调装置电连接，控制装置与蓄电池与逆变电源电连接，蓄电池与逆变电源电连接，由逆变电源电能输出供轿车用光电太阳能空调装置使用。

该轿车用光电太阳能空调装置是目前理想的换代产品，安全可靠。

在完全无外电情况下，广泛应用于火车、客车等使用，也可在如公共侯车亭、站等工程使用。

申请人：昆山市圣光新能源科技有限公司
地址：215300 江苏省苏州市昆山市玉山镇登云路268号
国籍：CN
更多信息请下载全文后查看。

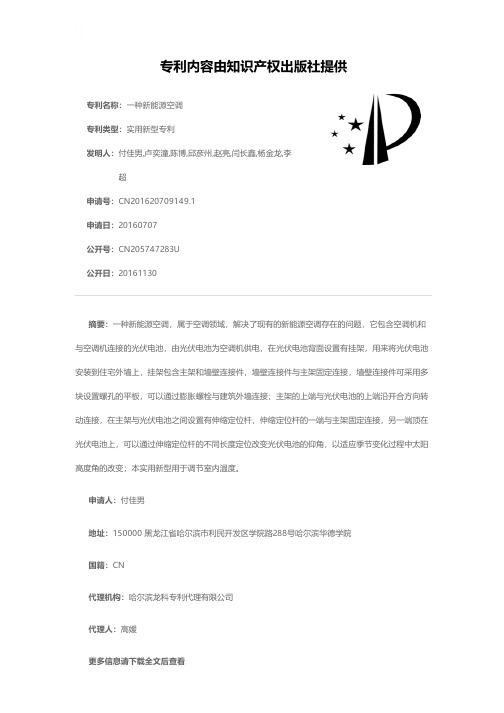

专利名称：一种新能源空调
专利类型：实用新型专利
发明人：付佳男,卢奕潼,陈博,邱彦州,赵亮,闫长鑫,杨金龙,李超
申请号：CN201620709149.1
申请日：20160707
公开号：CN205747283U
公开日：
20161130
专利内容由知识产权出版社提供
摘要：一种新能源空调，属于空调领域，解决了现有的新能源空调存在的问题，它包含空调机和与空调机连接的光伏电池，由光伏电池为空调机供电，在光伏电池背面设置有挂架，用来将光伏电池安装到住宅外墙上，挂架包含主架和墙壁连接件，墙壁连接件与主架固定连接，墙壁连接件可采用多块设置螺孔的平板，可以通过膨胀螺栓与建筑外墙连接；主架的上端与光伏电池的上端沿开合方向转动连接，在主架与光伏电池之间设置有伸缩定位杆，伸缩定位杆的一端与主架固定连接，另一端顶在光伏电池上，可以通过伸缩定位杆的不同长度定位改变光伏电池的仰角，以适应季节变化过程中太阳高度角的改变；本实用新型用于调节室内温度。

申请人：付佳男
地址：150000 黑龙江省哈尔滨市利民开发区学院路288号哈尔滨华德学院
国籍：CN
代理机构：哈尔滨龙科专利代理有限公司
代理人：高媛
更多信息请下载全文后查看。

专利名称：一种全自动太阳能汽车空调专利类型：实用新型专利
发明人：王雅鑫
申请号：CN201220296477.5
申请日：20120625
公开号：CN202835667U
公开日：
20130327
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种全自动太阳能汽车空调，其包括设置在轿车顶部的太阳能电池组、太阳能控制器、太阳能专用蓄电池、逆变器、温控开关、车载空调，属于汽车空调技术领域。

本实用新型的技术方案是在保证轿车顶部钢骨的前提下，其它部位用太阳能电池板来替代，置于车内的温控开关在有电源供给条件下，在设定的温度范围内自动开启或自动关闭车载空调，来实现自动控制车内温度，充分的利用了太阳能这一新型的优质能源，节约了能源，保护了环境，实现了轿车内的温度在一定时期的智能化控制，对于用车族在炎热的夏天用车具有非常大的意义。

申请人：王雅鑫
地址：048306 山西省晋城市陵川县平城镇侍郎岗村
国籍：CN
更多信息请下载全文后查看。

专利名称：太阳能集热汽车空调专利类型：发明专利
发明人：黄荣林
申请号：CN201110036337.4申请日：20110212
公开号：CN102092295A
公开日：
20110615
专利内容由知识产权出版社提供
摘要：太阳能集热汽车空调，涉及一种汽车的太阳能的收集利用和存储装置，特别是一种太阳能集热汽车空调。

包括太阳能集热板、能量储存转换器、蓄电电池和压缩机，其特征在于：所述太阳能电池板采用柔性平板太阳能集热板，汽车表面的铁皮上都安装有太阳能集热板，太阳能集热板分为若干小块，每块集热板均与蓄电电池和能量储存转换器连接，由于太阳能集热器位于车身表面，容易受到外力的冲击，如有集热板损坏，单独更换小块即可。

本发明所提供的太阳能汽车空调既可用原有动力驱动，又可用汽车新配备的太阳能供电装置驱动，在节约能源、减少燃油开支的同时又充分考虑到产品的实用性，因此具有较大的推广价值。

申请人：黄荣林
地址：021134 内蒙古自治区呼伦贝尔市鄂温克族自治旗伊敏河镇东环路20号楼2单元11号国籍：CN
更多信息请下载全文后查看。

专利名称：一种太阳能空调
专利类型：实用新型专利
发明人：傅珊珊
申请号：CN201620365490.X 申请日：20160427
公开号：CN205718053U
公开日：
20161123
专利内容由知识产权出版社提供
摘要：本实用新型涉及太阳能领域，尤其涉及一种太阳能空调，包括太阳能热水循环系统、发生器、冷凝器、蒸发器、吸收器、冷媒系统和空调主体，太阳能热水循环系统由太阳能平板集热器、控制器、热水循环管道组成，所述太阳能平板共有四块，且所述太阳能平板呈W型排列放置，所述空调主体通过导线与太阳能平板相连，所述空调主体内部设有蓄电池，蓄电池通过导线与太阳能平板相连，所述空调主体表面出风口处设置有一顶部开口的盒体，本实用新型通过太阳能将热能转化电能的作用，为空调提供动力，且在空调主体内部安装有蓄电池，多余的太阳能所转化的能量，可以通过蓄电池储存，另作他用，节能并且环保。

申请人：傅珊珊
地址：362000 福建省泉州市南安市丰州镇桃源村桃源街1号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种带太阳能空调的汽车专利类型：发明专利
发明人：李斌,孙晓明,张伟
申请号：CN201611135950.0
申请日：20161212
公开号：CN106585330A
公开日：
20170426
专利内容由知识产权出版社提供
摘要：本发明提供一种带太阳能空调的汽车，旨在通过吸附工质对实现了直接利用太阳能实现汽车空调的制冷，降低了汽车空调利用太阳能进行制冷的成本。

其车顶上设置有两个吸附床，吸附床内的吸附工质对在太阳能的作用下被加热解吸后进入空调冷凝器内，此为吸附工质对的受热解吸过程；吸附工质对在空调冷凝器内进行冷凝变为液体，变为液体的吸附工质对首先进入储液罐内进行储存，当汽车空调需要制冷时，打开第五控制阀门，进而储液罐内的液态吸附工质对进入空调蒸发器，进入空调蒸发器后的吸附工质对压力降低，进而吸附工质对沸腾蒸发发生相变，在相变的过程中吸收空气中的热量，实现汽车空调的制冷。

申请人：中国石油大学(华东)
地址：266580 山东省青岛市黄岛区长江西路66号中国石油大学(华东)
国籍：CN
更多信息请下载全文后查看。
