【CN210211963U】驻车空调柔性管路连接系统【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920659315.5(22)申请日 2019.05.09(73)专利权人 武汉凯源电力工程有限公司地址 430000 湖北省武汉市江岸区解放大道2647号(72)发明人 乔艳丽　(74)专利代理机构 北京中济纬天专利代理有限公司 11429代理人 邓佳(51)Int.Cl.H05K 7/20(2006.01)(54)实用新型名称一种电气组件用冷却装置(57)摘要本实用新型公开了一种电气组件用冷却装置，包括固定底座，所述固定底座内部和上端分别开设有内腔和凹槽，所述内腔内部中间位置均匀安装有冷凝管，所述冷凝管左右两端均安装有支管，所述内腔内部左右两侧分别安装有进水管和出水管，所述进水管和出水管下端均安装有分流管，所述凹槽内部底端安装有散热垫，所述凹槽后端安装有连接杆，所述连接杆前端上侧安装有支撑架，所述支撑架下端安装有风扇。

本实用新型结构简单便于使用和操作，能对电路板进行放置，便于冷气穿透到电路板上进行降温，风扇便于加速热量散失并且能防止水气附着在电路板上，提高冷却效率。

权利要求书1页 说明书3页 附图1页CN 210042693 U 2020.02.07C N 210042693U权　利　要　求　书1/1页CN 210042693 U1.一种电气组件用冷却装置，包括固定底座(1)，其特征在于：所述固定底座(1)内部和上端分别开设有内腔(2)和凹槽(6)，所述内腔(2)内部中间位置均匀安装有冷凝管(7)，所述冷凝管(7)左右两端均安装有支管(5)，所述内腔(2)内部左右两侧分别安装有进水管(3)和出水管(15)，所述进水管(3)和出水管(15)下端均安装有分流管(4)，所述凹槽(6)内部底端安装有散热垫(8)，所述凹槽(6)后端安装有连接杆(10)，所述连接杆(10)前端上侧安装有支撑架(12)，所述支撑架(12)下端安装有风扇(11)。

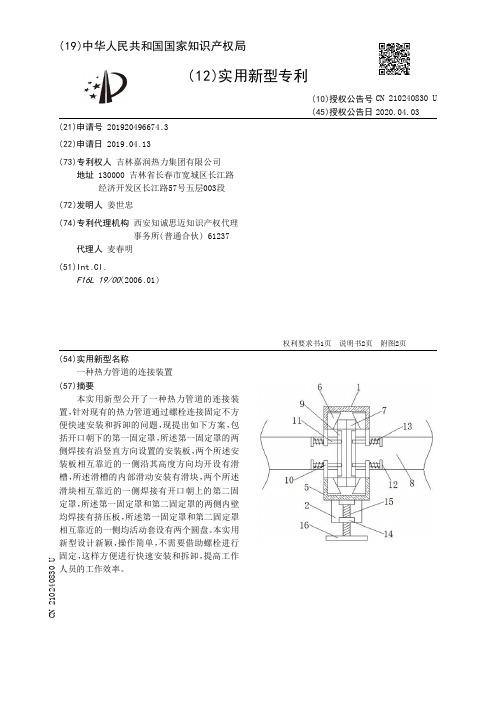

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920496674.3(22)申请日 2019.04.13(73)专利权人 吉林嘉润热力集团有限公司地址 130000 吉林省长春市宽城区长江路经济开发区长江路57号五层003段(72)发明人 姜世忠　(74)专利代理机构 西安知诚思迈知识产权代理事务所(普通合伙) 61237代理人 麦春明(51)Int.Cl.F16L 19/00(2006.01)(54)实用新型名称一种热力管道的连接装置(57)摘要本实用新型公开了一种热力管道的连接装置，针对现有的热力管道通过螺栓连接固定不方便快速安装和拆卸的问题，现提出如下方案，包括开口朝下的第一固定罩，所述第一固定罩的两侧焊接有沿竖直方向设置的安装板，两个所述安装板相互靠近的一侧沿其高度方向均开设有滑槽，所述滑槽的内部滑动安装有滑块，两个所述滑块相互靠近的一侧焊接有开口朝上的第二固定罩，所述第一固定罩和第二固定罩的两侧内壁均焊接有挤压板，所述第一固定罩和第二固定罩相互靠近的一侧均活动套设有两个圆盘。

本实用新型设计新颖，操作简单，不需要借助螺栓进行固定，这样方便进行快速安装和拆卸，提高工作人员的工作效率。

权利要求书1页 说明书2页 附图2页CN 210240830 U 2020.04.03C N 210240830U权　利　要　求　书1/1页CN 210240830 U1.一种热力管道的连接装置，包括开口朝下的第一固定罩（1），其特征在于，所述第一固定罩（1）的两侧焊接有沿竖直方向设置的安装板（2），两个所述安装板（2）相互靠近的一侧沿其高度方向均开设有滑槽（3），所述滑槽（3）的内部滑动安装有滑块（4），两个所述滑块（4）相互靠近的一侧焊接有开口朝上的第二固定罩（5），所述第一固定罩（1）和第二固定罩（5）的两侧内壁均焊接有挤压板（6），所述第一固定罩（1）和第二固定罩（5）相互靠近的一侧均活动套设有两个圆盘（7），两个所述圆盘（7）相互远离的一侧均焊接有管道主体（8），所述管道主体（8）的两侧设有位于圆盘（7）上沿竖直方向开设的导向槽（9），所述导向槽（9）的内部活动套设有两个导向机构，所述第二固定罩（5）的下方设有与安装板（2）焊接的固定板（14），所述固定板（14）的内部螺纹套设有沿竖直方向设置的螺杆（15），所述螺杆（15）的顶端与第二固定罩（5）转动连接，所述螺杆（15）的底端焊接有转杆（16）。

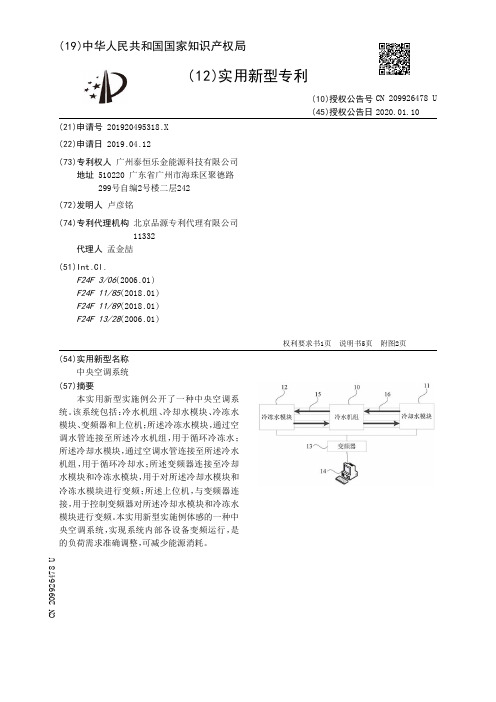

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920495318.X(22)申请日 2019.04.12(73)专利权人 广州泰恒乐金能源科技有限公司地址 510220 广东省广州市海珠区聚德路299号自编2号楼二层242(72)发明人 卢彦铭　(74)专利代理机构 北京品源专利代理有限公司11332代理人 孟金喆(51)Int.Cl.F24F 3/06(2006.01)F24F 11/85(2018.01)F24F 11/89(2018.01)F24F 13/28(2006.01)(54)实用新型名称中央空调系统(57)摘要本实用新型实施例公开了一种中央空调系统。

该系统包括：冷水机组、冷却水模块、冷冻水模块、变频器和上位机；所述冷冻水模块，通过空调水管连接至所述冷水机组，用于循环冷冻水；所述冷却水模块，通过空调水管连接至所述冷水机组，用于循环冷却水；所述变频器连接至冷却水模块和冷冻水模块，用于对所述冷却水模块和冷冻水模块进行变频；所述上位机，与变频器连接，用于控制变频器对所述冷却水模块和冷冻水模块进行变频。

本实用新型实施例体感的一种中央空调系统，实现系统内部各设备变频运行，是的负荷需求准确调整，可减少能源消耗。

权利要求书1页 说明书5页 附图2页CN 209926478 U 2020.01.10C N 209926478U权　利　要　求　书1/1页CN 209926478 U1.一种中央空调系统，其特征在于，包括：冷水机组、冷却水模块、冷冻水模块、变频器和上位机；所述冷冻水模块，通过空调水管连接至所述冷水机组，用于循环冷冻水；所述冷却水模块，通过空调水管连接至所述冷水机组，用于循环冷却水；所述变频器连接至冷却水模块和冷冻水模块，用于对所述冷却水模块和冷冻水模块进行变频；所述上位机，与变频器连接，用于控制变频器对所述冷却水模块和冷冻水模块进行变频。

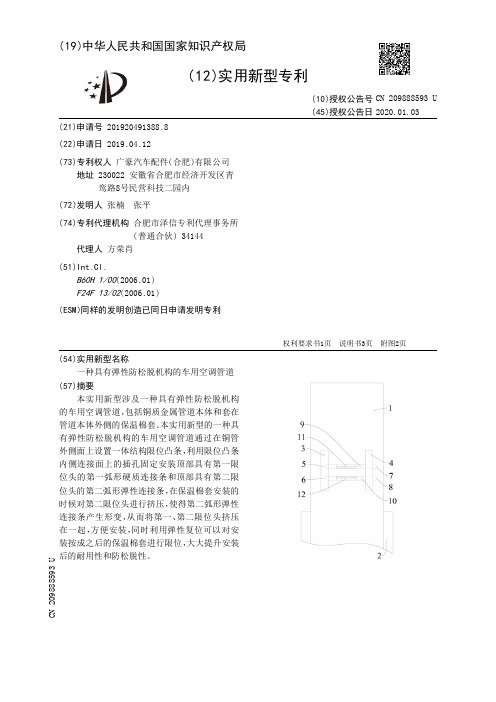

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920491388.8(22)申请日 2019.04.12(73)专利权人 广豪汽车配件(合肥)有限公司地址 230022 安徽省合肥市经济开发区青鸾路8号民营科技二园内(72)发明人 张楠　张平　(74)专利代理机构 合肥市泽信专利代理事务所(普通合伙) 34144代理人 方荣肖(51)Int.Cl.B60H 1/00(2006.01)F24F 13/02(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种具有弹性防松脱机构的车用空调管道(57)摘要本实用新型涉及一种具有弹性防松脱机构的车用空调管道，包括铜质金属管道本体和套在管道本体外侧的保温棉套。

本实用新型的一种具有弹性防松脱机构的车用空调管道通过在铜管外侧面上设置一体结构限位凸条，利用限位凸条内侧连接面上的插孔固定安装顶部具有第一限位头的第一弧形硬质连接条和顶部具有第二限位头的第二弧形弹性连接条，在保温棉套安装的时候对第二限位头进行挤压，使得第二弧形弹性连接条产生形变，从而将第一、第二限位头挤压在一起，方便安装，同时利用弹性复位可以对安装按成之后的保温棉套进行限位，大大提升安装后的耐用性和防松脱性。

权利要求书1页 说明书3页 附图2页CN 209888593 U 2020.01.03C N 209888593U权　利　要　求　书1/1页CN 209888593 U1.一种具有弹性防松脱机构的车用空调管道，包括铜质金属管道本体(1)和套在管道本体(1)外侧的保温棉套(2)，其特征在于，管道本体(1)外侧面上具有向外凸起的一体结构第一限位凸条(3)和第二限位凸条(4)，管道本体(1)外侧面和第一限位凸条(3)连接端开设有左置第一插孔(5)和左置第二插孔(6)，管道本体(1)外侧面和第二限位凸条(4)连接端开设有右置第一插孔(7)和右置第二插孔(8)，管道本体(1)外侧位于左置第一插孔(5)和右置第一插孔(7)之间设置有第一弧形硬质连接条(9)，管道本体(1)外侧位于左置第二插孔(6)和右置第二插孔(8)之间设置有第二弧形弹性连接条(10)，第一弧形硬质连接条(9)外侧面上具有第一限位头(11)，第二弧形弹性连接条(10)外侧面上具有与第一限位头(11)相对称的第二限位头(12)。

专利名称：空调系统
专利类型：实用新型专利
发明人：吴岳权,李蓓
申请号：CN202020619942.9申请日：20200422
公开号：CN211925933U
公开日：
20201113
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种空调系统，所述空调系统包括通过管道依次连通的压缩机、四通阀、室外换热器、节流装置以及室内换热器，并形成回路；所述空调系统还包括储水箱，所述储水箱通过与所述室内换热器连通的第一水管收集所述室内换热器产生的冷凝水；所述储水箱内设有冷媒通管，所述冷媒通管的两端分别与所述室外换热器和节流装置连通。

本实用新型技术方案的空调系统在高温环境下也可有效提高制冷量。

申请人：TCL空调器(中山)有限公司
地址：528427 广东省中山市南头镇南头大道
国籍：CN
代理机构：深圳市港湾知识产权代理有限公司
代理人：微嘉
更多信息请下载全文后查看。

专利名称：车用空调控制系统及其控制方法专利类型：发明专利
发明人：汪梅花
申请号：CN201710435382.4
申请日：20170611
公开号：CN107323206A
公开日：
20171107
专利内容由知识产权出版社提供
摘要：本发明涉及空调控制技术领域，尤其是车用空调控制系统及其控制方法，包括空气压缩机、冷凝器、加热器、蒸发器、微电脑控制器、液晶显示面板、控制按钮组和散热器，空压气压缩机通过冷凝管连接冷凝器，空气压缩机、冷凝器、加热器、蒸发器、液晶显示面板、控制按钮组和散热器均连接微电脑控制器，液晶显示面板连接空气压缩机、冷凝器、加热器和蒸发器。

本发明有益效果：本发明设置有空气压缩机、冷凝器、加热器、蒸发器、微电脑控制器、液晶显示面板、控制按钮组和散热器，其中控制按钮设置有自动空调开关，使用时可直接按自动空调按钮，便可实现自动制冷或制热，另外微电脑控制和液晶显示面板可以实现可视化操作。

申请人：成都吱吖科技有限公司
地址：610041 四川省成都市成都高新区天府大道中段1388号1栋10层1007号
国籍：CN
更多信息请下载全文后查看。

专利名称：百叶窗式柔性连接的空调系统及其控制方法专利类型：发明专利
发明人：张晓艳,梁洁平,张学伟,黄浩亮
申请号：CN201610889440.6
申请日：20161012
公开号：CN106403110A
公开日：
20170215
专利内容由知识产权出版社提供
摘要：本发明公开了百叶窗式柔性连接的空调系统及其控制方法，该空调系统包括压缩机、冷凝器及百叶窗式蒸发器,所述压缩机、冷凝器及百叶窗式蒸发器之间通过柔性管道连接形成循环回路,其中,所述百叶窗式蒸发器可根据不同的目标空间温度和环境温度通过旋转调整开启角度。

本发明空调系统根据不同的运行模式使蒸发器开启不同的角度，与外界需求相适应，且柔性管道连接特性使本发明系统具有自密封性能，且可进行插拔连接。

因而本发明空调系统具有结构简单，应用广泛，控制灵活的优点。

申请人：广东申菱环境系统股份有限公司
地址：528313 广东省佛山市顺德区陈村镇机械装备园隆十路8号
国籍：CN
代理机构：深圳市君胜知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

专利名称：一种新型空调系统专利类型：实用新型专利
发明人：严吕亲,王浩,汪明明申请号：CN201820702461.7申请日：20180511
公开号：CN208376471U
公开日：
20190115
专利内容由知识产权出版社提供
摘要：本实用新型属于汽车空调技术领域，具体涉及一种新型空调系统。

该新型空调系统，包括车体和吸水材料，所述车体内位于多个区域分别布设有中空结构蒸发器，所述车体位于顶棚设有第一中空结构冷凝器，位于车体顶棚处的中空结构蒸发器与第一中空结构冷凝器之间设有第一保温层，车体顶棚处的中空结构蒸发器位于车体内部一侧设有吸水材料，所述车体内底部设有多个电池，电池与车体底部之间设有第二中空结构冷凝器和第二保温层，第二保温层位于电池和第二中空结构冷凝器之间。

其有益效果是：车内噪音大幅度降低；顶棚和地板大面积对车内换热，使车内温度均匀，提高舒适性。

申请人：铠龙东方汽车有限公司
地址：214000 江苏省无锡市惠山工业转型集聚区北惠路
国籍：CN
更多信息请下载全文后查看。
