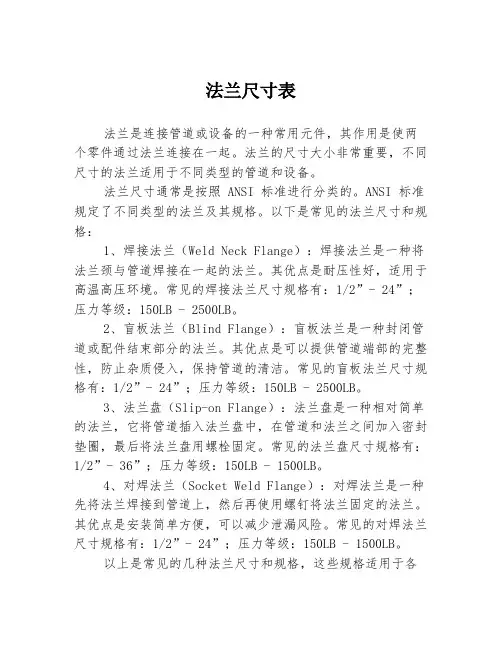

法兰尺寸表法兰是连接管道或设备的一种常用元件，其作用是使两个零件通过法兰连接在一起。
法兰的尺寸大小非常重要，不同尺寸的法兰适用于不同类型的管道和设备。
法兰尺寸通常是按照 ANSI 标准进行分类的。
ANSI 标准规定了不同类型的法兰及其规格。
以下是常见的法兰尺寸和规格：1、焊接法兰（Weld Neck Flange）：焊接法兰是一种将法兰颈与管道焊接在一起的法兰。
其优点是耐压性好，适用于高温高压环境。
常见的焊接法兰尺寸规格有：1/2”- 24”；压力等级：150LB - 2500LB。
2、盲板法兰（Blind Flange）：盲板法兰是一种封闭管道或配件结束部分的法兰。
其优点是可以提供管道端部的完整性，防止杂质侵入，保持管道的清洁。
常见的盲板法兰尺寸规格有：1/2”- 24”；压力等级：150LB - 2500LB。
3、法兰盘（Slip-on Flange）：法兰盘是一种相对简单的法兰，它将管道插入法兰盘中，在管道和法兰之间加入密封垫圈，最后将法兰盘用螺栓固定。
常见的法兰盘尺寸规格有：1/2”- 36”；压力等级：150LB - 1500LB。
4、对焊法兰（Socket Weld Flange）：对焊法兰是一种先将法兰焊接到管道上，然后再使用螺钉将法兰固定的法兰。
其优点是安装简单方便，可以减少泄漏风险。
常见的对焊法兰尺寸规格有：1/2”- 24”；压力等级：150LB - 1500LB。
以上是常见的几种法兰尺寸和规格，这些规格适用于各个行业和领域，如石化、航空、冶金和自动化等领域。
不同尺寸和规格的法兰可以满足不同行业和应用的要求。
在选择法兰时，业务员需要考虑许多因素，如法兰的材质、温度和压力等级、管道的直径和材质。
同时，还需要注意法兰的装配和安装过程，以确保法兰的连接牢固、密封性好。
总之，法兰尺寸是连接管道和设备必不可少的元素之一，通过 ANSI 标准规格的分类，可以根据不同的需求选择合适的法兰尺寸。

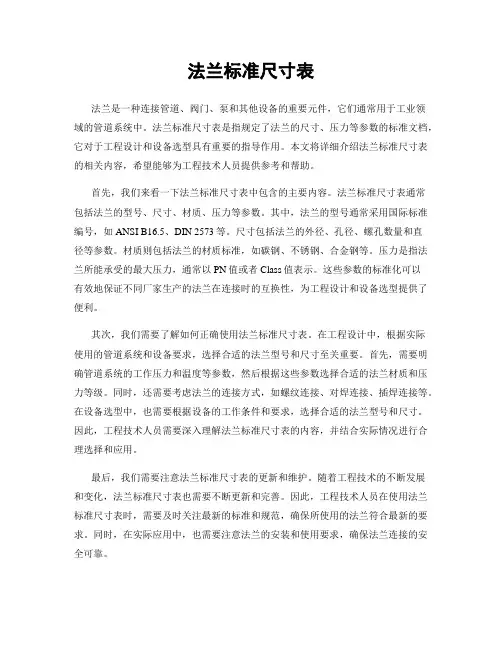

法兰标准尺寸表法兰是一种连接管道、阀门、泵和其他设备的重要元件，它们通常用于工业领域的管道系统中。
法兰标准尺寸表是指规定了法兰的尺寸、压力等参数的标准文档，它对于工程设计和设备选型具有重要的指导作用。
本文将详细介绍法兰标准尺寸表的相关内容，希望能够为工程技术人员提供参考和帮助。
首先，我们来看一下法兰标准尺寸表中包含的主要内容。
法兰标准尺寸表通常包括法兰的型号、尺寸、材质、压力等参数。
其中，法兰的型号通常采用国际标准编号，如ANSI B16.5、DIN 2573等。
尺寸包括法兰的外径、孔径、螺孔数量和直径等参数。
材质则包括法兰的材质标准，如碳钢、不锈钢、合金钢等。
压力是指法兰所能承受的最大压力，通常以PN值或者Class值表示。
这些参数的标准化可以有效地保证不同厂家生产的法兰在连接时的互换性，为工程设计和设备选型提供了便利。
其次，我们需要了解如何正确使用法兰标准尺寸表。
在工程设计中，根据实际使用的管道系统和设备要求，选择合适的法兰型号和尺寸至关重要。
首先，需要明确管道系统的工作压力和温度等参数，然后根据这些参数选择合适的法兰材质和压力等级。
同时，还需要考虑法兰的连接方式，如螺纹连接、对焊连接、插焊连接等。
在设备选型中，也需要根据设备的工作条件和要求，选择合适的法兰型号和尺寸。
因此，工程技术人员需要深入理解法兰标准尺寸表的内容，并结合实际情况进行合理选择和应用。
最后，我们需要注意法兰标准尺寸表的更新和维护。
随着工程技术的不断发展和变化，法兰标准尺寸表也需要不断更新和完善。
因此，工程技术人员在使用法兰标准尺寸表时，需要及时关注最新的标准和规范，确保所使用的法兰符合最新的要求。
同时，在实际应用中，也需要注意法兰的安装和使用要求，确保法兰连接的安全可靠。
总之，法兰标准尺寸表是工程设计和设备选型中不可或缺的重要文档，它对于保证管道系统和设备的安全运行具有重要意义。
工程技术人员需要深入了解法兰标准尺寸表的内容，合理选择和应用法兰，确保工程项目的顺利进行。

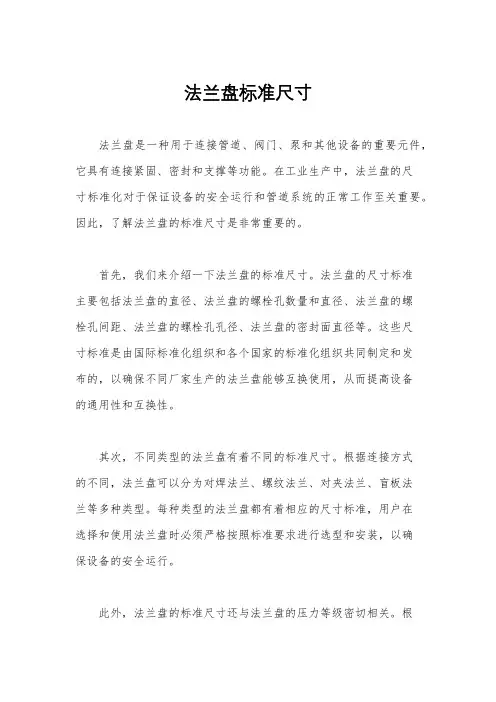

法兰盘标准尺寸法兰盘是一种用于连接管道、阀门、泵和其他设备的重要元件，它具有连接紧固、密封和支撑等功能。
在工业生产中，法兰盘的尺寸标准化对于保证设备的安全运行和管道系统的正常工作至关重要。
因此，了解法兰盘的标准尺寸是非常重要的。
首先，我们来介绍一下法兰盘的标准尺寸。
法兰盘的尺寸标准主要包括法兰盘的直径、法兰盘的螺栓孔数量和直径、法兰盘的螺栓孔间距、法兰盘的螺栓孔孔径、法兰盘的密封面直径等。
这些尺寸标准是由国际标准化组织和各个国家的标准化组织共同制定和发布的，以确保不同厂家生产的法兰盘能够互换使用，从而提高设备的通用性和互换性。
其次，不同类型的法兰盘有着不同的标准尺寸。
根据连接方式的不同，法兰盘可以分为对焊法兰、螺纹法兰、对夹法兰、盲板法兰等多种类型。
每种类型的法兰盘都有着相应的尺寸标准，用户在选择和使用法兰盘时必须严格按照标准要求进行选型和安装，以确保设备的安全运行。
此外，法兰盘的标准尺寸还与法兰盘的压力等级密切相关。
根据不同的工作压力和温度要求，法兰盘的尺寸标准也会有所不同。
在使用法兰盘时，用户必须根据工作条件选择符合要求的法兰盘标准尺寸，以确保设备在工作过程中能够正常运行并具有良好的密封性能。
总的来说，法兰盘的标准尺寸是确保设备安全运行和管道系统正常工作的重要保障。
用户在选用和使用法兰盘时必须严格按照标准要求进行操作，避免因尺寸不合适而导致设备泄漏、损坏甚至事故发生。
只有确保法兰盘的标准尺寸符合要求，才能有效地提高设备的可靠性和安全性，降低维护成本，延长设备的使用寿命。
综上所述，了解和遵守法兰盘的标准尺寸对于设备的安全运行和管道系统的正常工作至关重要。
作为使用者，我们要时刻关注法兰盘的标准尺寸要求，严格按照标准进行选型和安装，确保设备能够安全、稳定、高效地运行。
这不仅是对设备本身负责，也是对生产安全和环境保护负责的表现。
常用法兰规格尺寸表在工程领域中，法兰是一种常用的连接部件，用于连接管道、阀门、泵等设备。
在选择法兰时，尺寸规格是非常重要的参考依据。
下面将介绍一些常用法兰的规格尺寸表，帮助读者更好地了解和选择适合的法兰。
1. ANSI标准法兰ANSI标准法兰主要包括ANSI B16.5和ANSI B16.47两种类型。
其中，ANSI B16.5是美国国家标准协会制定的一种法兰标准，规定了法兰的尺寸、压力等级和连接方式。
常用的ANSI B16.5法兰尺寸表包括以下内容：- 管螺纹尺寸：1/2" - 24"- 法兰外径：2.75" - 27.25"- 法兰孔径：1.25" - 26.5"- 螺栓孔数量：4 - 24个- 螺栓孔直径：0.88" - 2"另外，ANSI B16.47法兰通常用于大口径、高压力的管道系统，其尺寸表包括以下内容：- 管径范围：26" - 60"- 外径范围：30.5" - 66"- 孔径范围：2.75" - 63.5"- 螺栓孔数量：4 - 36个- 螺栓孔直径：1" - 2.25"2. DIN标准法兰DIN标准是德国国家标准化组织（DIN）制定的一种法兰标准，常用于欧洲地区的工程项目。
DIN法兰的尺寸表如下：- 管径范围：DN10 - DN4000- 外径范围：90mm - 4000mm- 螺栓孔数量：4 - 48个- 螺栓孔直径：14mm - 36mm- 法兰厚度：12mm - 220mm3. JIS标准法兰JIS标准是日本工业标准化组织（JIS）制定的一种法兰标准，常用于日本及其周边国家地区。
JIS法兰的尺寸表如下：- 管径范围：15A - 3000A- 外径范围：95mm - 2820mm- 螺栓孔数量：4 - 36个- 螺栓孔直径：15mm - 48mm- 法兰厚度：12mm - 220mm4. BS标准法兰BS标准是英国标准协会（BSI）制定的一种法兰标准，常用于英国及其前殖民地地区。

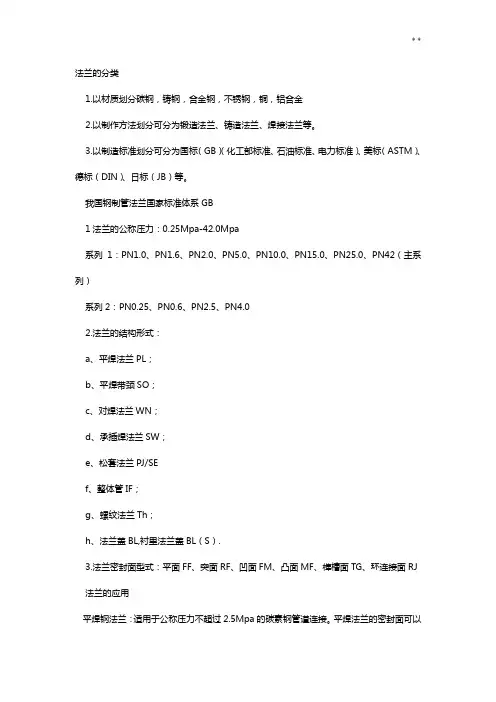

法兰的分类1.以材质划分碳钢，铸钢，合金钢，不锈钢，铜，铝合金2.以制作方法划分可分为锻造法兰、铸造法兰、焊接法兰等。
3.以制造标准划分可分为国标（GB）（化工部标准、石油标准、电力标准）、美标（ASTM）、德标（DIN）、日标（JB）等。
我国钢制管法兰国家标准体系GB1法兰的公称压力：0.25Mpa-42.0Mpa系列1：PN1.0、PN1.6、PN2.0、PN5.0、PN10.0、PN15.0、PN25.0、PN42（主系列）系列2：PN0.25、PN0.6、PN2.5、PN4.02.法兰的结构形式：a、平焊法兰PL；b、平焊带颈SO；c、对焊法兰WN；d、承插焊法兰SW；e、松套法兰PJ/SEf、整体管IF；g、螺纹法兰Th；h、法兰盖BL,衬里法兰盖BL（S）.3.法兰密封面型式：平面FF、突面RF、凹面FM、凸面MF、榫槽面TG、环连接面RJ 法兰的应用平焊钢法兰：适用于公称压力不超过2.5Mpa的碳素钢管道连接。
平焊法兰的密封面可以制成光滑式，凹凸式和榫槽式三种。
光滑式平焊法兰的应用量最大，多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜。
对焊钢法兰：用于法兰与管子的对口焊接，其结构合理，强度与钢度较大，经得起高温高压及反复弯曲和温度波动，密封性可靠。
公称压力为0.25-2.5Mpa的对焊法兰采用凹凸式密封面。
承插焊法兰：常用于PN≤10.0Mpa,DN≤40的管道中；松套法兰：松套法兰俗称活套法兰，分焊环活套法兰，翻边活套法兰和对焊活套法兰。
常用于介质温度和压力都不高而介质腐蚀性较强的情况。
当介质腐蚀性较强时，法兰接触介质的部分（翻边短节）为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、阀门等做成一体，这种型式在设备和阀门上常用。
中国JB标准法兰尺寸凸面整体铸钢管法兰(JB/T79.1-94)图1 凸面整体铸钢管法兰PN1.6MPa mm公称通径DN连接尺寸密封面尺寸法兰厚度C法兰颈法兰外径D系列1/系列2螺栓孔中心圆直径K螺栓孔直径L系列1/系列2双头螺柱d f Nmax Smax R数量n螺纹Th.系列1/系列215 95 65 14 4 M12 45 2 14 39 12 4 20 105 75 14 4 M12 55 2 14 44 12 4PN2.5MPa mmPN4.0MPa mm250 450/445 385 34 12 M30 345 3 42 314 32 1 0300 515/510 450 34 16 M30 408 4 46 368 34 1 2注：系列1法兰连接尺寸与国标及德国法兰标准尺寸互换；系列2尺寸与原机标准法兰尺寸互换；新产品设计应优先采用系列1尺寸。
