现场总线技术及其应用-概述63页PPT

2020/4/15
4
要求及考试
上课认真做笔记 认真完成课后作业
平时成绩
30％
实验成绩
60%
平时表现及作业 40%
期末笔试
70％
2020/4/15
5
第一讲 现场总线概述
1.1 现场总线的现状和发展
现场总线 现场总线是用于现场仪表与控制系统和控制室 之间的一种全分散、全数字化、智能、双向、 互联、多变量、多点、多站的通信网络。
公司)
2020/4/15
28
1.1.5 现场总线的现状
1. 多种总线共存
世界市场对各种现场总线的需求：
过程自动化：15%(FF,PROFIBUS-PA,WorldFIP) 医药领域：18%(FF,PROFIBUS-PA,WorldFIP) 加工制造：15%(PROFIBUS-DP,DeviceNet) 交通运输：15%(PROFIBUS-DP,DeviceNet) 航空，国防：34%(PROFIBUS-FMS,LonWorks,
2020/4/15
22
典型ABB的AC800M系统组成
iFIX
IFix Client 1
IFix Client 2
Gateway 3 NIC
MIS ERP
ห้องสมุดไป่ตู้
IFix Primary Server
ABB AC800M
AC800M
iFix OPC Client ABB OPC Server
AC800M
IFix Secondary Server
应用层
分为两子层：应用服务层(FMS)，用于为用户提供服务； 现场总线存取层(FAS)，用于实现数据链路的连接。
2020/4/15

由于现场总线设备具有较高的可靠性，因此 整个系统的可靠性也得到了提高。
增强可维护性
现场总线设备具有自诊断和远程诊断功能， 方便维护和故障排除。
优化系统性能
现场总线技术可以实现分布式控制，优化了 系统性能，提高了生产效率。
02
现场总线技术分类与特点
分类方式及标准
按照国际标准分类
分为基金会现场总线（FF）、PROFIBUS、CAN总线等。
在能源与电力领域，现场总线技术将助力实现能源的高效 利用和电力的稳定传输，提高能源利用效率。
医疗与健康领域
现场总线技术也可在医疗与健康领域发挥重要作用，如实 现医疗设备的远程监控和维护，提高医疗效率和服务质量 。
技术创新与突破建议
加强基础研究
加大对现场总线技术的基础研究 力度，推动理论创新和技术突破
PROFIBUS总线
是一种广泛应用于工业自动化领域的 现场总线技术。它支持多种传输速率 和传输距离，并具有高可靠性和实时 性。
不同现场总线技术的比较
传输速率
不同现场总线技术的传输速率 不同，需要根据实际应用需求
选择合适的传输速率。
传输距离
不同现场总线技术的传输距离 也不同，需要根据实际应用需 求选择合适的传输距离。
无线化与智能化
无线现场总线技术将逐渐普及，实现设备间无线通信，降低布线成本，提高系统灵活性。 同时，智能化现场总线技术将进一步提高设备的自适应性、自诊断能力和远程监控能力。
标准化与互操作性
现场总线技术将更加注重标准化和互操作性，以实现不同厂商设备之间的无缝集成，降低 系统维护和升级成本。
面临的挑战与问题分析
定义：现场总线是一种用于工业 自动化领域，在现场设备之间实 现通信和控制，以及与上级控制 系统进行信息交互的通信技术。

02
现场总线技术的体系结构
现场总线的技术体系
现场总线的技术体系包括物理层、数据链路层和应用层。其中，物理层定义了总线的物理特性，如总 线的传输介质、电气接口等；数据链路层定义了数据传输的规则，如数据帧格式、流量控制等；应用 层定义了设备之间的通信协议和信息交换方式。
现场总线的技术体系还包括设备描述层和系统管理层。设备描述层用于描述设备的功能和属性，以便 于其他设备识别和连接；系统管理层则负责整个系统的调度和管理，包括设备的配置、监控和维护等 。
现场总线课件第1章 ppt课件
目 录
• 现场总线概述 • 现场总线技术的体系结构 • 现场总线技术的应用领域 • 现场总线技术的发展趋势与未来
展望 • 总结
01
现场总线概述
现场总线的定义
总结词
现场总线是一种用于工业自动化系统的通信协议，它允许不同设备之间进行实时 、双向、多节点通信。
详细描述
现场总线是一种通信协议，专门为工业自动化系统设计。它允许多个设备或节点 在同一个网络上进行实时、双向的数据交换。通过现场总线，各种传感器、执行 器、控制器等设备可以相互连接，形成一个完整的自动化系统。
现场总线的主要特点
要点一
总结词
现场总线具有实时性、可靠性和开放性等特点。
要点二
详细描述
现场总线作为一种通信协议，具有实时性、可靠性和开放 性等重要特点。实时性是指现场总线能够快速地传输数据 ，满足工业控制系统的实时需求。可靠性则是指现场总线 具有很强的抗干扰能力，能够保证数据传输的准确性和稳 定性。开放性则意味着现场总线遵循国际标准，不同厂商 的设备可以相互连接和集成，提高了系统的可扩展性和互 操作性。
化的市场需求和工业环境。

现场总线技术概述
现场总线的主要任务，就是通过自动化系统的数据信息 来完成生产的执行。这些数据信息包括电机的电流、电机的 转速、管道的流量、阀门的状态、温度的高低、压力的大小 等，还包括控制电机的启动和停止、打开和关闭阀门、发送 警报等。现场总线传递的数据信息，是现场控制流程能够正 常进行下去的基础，也是企业级网络非常重要的部分。
接上。 现场总线的主站和子站有内置或外加的通信模块、通信
卡，而且支持相同的通信协议以实现互连。
现场总线技术概述
当然，如果现场总线的规模较大，也可能出现包含多个 不同通信协议的子网的情况，但每个子网使用的一定是同一 个通信协议。子网和子网之间，可以通过网关来实现协议的 转换，以组成大的主网。主站除了具备通信能力之外，还具 有强大的运算能力，因为在每一个扫描周期，主站都需要对 通信的数据进行处理并做出响应。通信的速度越快，主站的 运算能力的需求就越大，否则通信的实时性就无法体现出来。 子站作为受控设备，相对来说运算能力的要求比主站要小得 多，但也要能够及时执行主站的控制命令、监视命令并及时 反馈信息。当
现场总线技术概述
最后是降低了生产的稳定性。开关量信号和模拟量信号 都是纯粹的电信号，极易受到干扰。如果现场设计或施工不 当，则在信号受到干扰时很容易出现设备误动、信息错误、 无法安全停机等问题。如果是在施工阶段，技术人员尚可花 费大量的时间对其进行排查；如果已进入生产阶段才发现类 似问题，则需要花费大量的人力和物力来进行二次改造。
现场总线技术概述
现场总线的安全性则分为两个方向，一个是面向安全设 备的，另一个是面向通信本身的。面向安全设备方面，现在 很多通信协议都在自己的规范中单独加入了安全设备的部分， 牵涉安全设备的冗余、自检等，其目的是和安全设备做到更 优的适配，保证在出现安全问题时可以正常地停机。面向通 信本身方面，在前面稳定性的部分有必要的设置，如数据校 验、心跳协议等，其目的是保证通信自身信息的安全，并在 出现故障时可以做出正确的动作，如停机、报警等。得益于 通信速度的加快，目前这一部分的内容在整个通信协议的交 换信息中的占比越来越大，就是为了提高通信自身的安全性。

据有关典型实验工程的测算资料，可节约安装费用 60%以上。
Date: 2020/7/4
Page: 33
Date: 2020/7/4
Page: 34
4.现场总线系统的优点
• 节省维护开销 1）现场控制设备具有自诊断与简单故障处理的
能力，可通过数字通信将相关诊断维护信息发送 到控制室，便于用户查询分析故障原因并快速排 除，缩短了维护停工时间；
Date: 2020/7/4
Page: 7
基地式仪表特点：
（1）综合与集中：基地式仪表把必要的功能部件全 集中在一个仪表之内，只需配上调节阀便可构成一 个调节系统；
（2）基地式仪表系统结构简单，不需要变送器，使 用维护方便、防爆。由于安装在现场，因而测量和 输出的管线很短。基地式仪表减少了气动仪表传送 带滞后的缺点，有助于调节性能的改善；
Date: 2020/7/4
Page: 1
第1章 概述
1.现场总线的产生、本质与发展 2.现场总线的结构及其特点 3.几种有影响的现场总线 4.现场总线面临的挑战
Date: 2020/7/4
Page: 2
学习目标
1.掌握现场总线的概念 2.了解目前市场上最常见的现场总线及 其主要特点 3.了解现场总线技术对未来自动控制系 统的影响
执行器是控制系统必不可少的环节。 手
执行器工作/使用条件恶劣，它也是控制系统最薄弱的环节。
原因：执行器与介质直接接触；
(强)腐蚀性、(高)粘度、(易)结晶、高温、深冷、高压。
Date: 2020/7/4
Page: 26
① 分类－－按使用的能源形式：
气动执行器

电动执行器
液动执行器
气动阀
电动阀

2、电动单元组合式模拟仪表控制系统
随着生产规模的扩大，操作人员需要同时按多点的信息 对生产过程实行操作控制，于是出现了气动、电动系列的 单元组合式仪表，这些仪表采用统一的模拟信号。
3、集中式数字控制系统
模拟控制系统中的模拟信号的传递需一对一的物理 连接，信号变化缓慢，很难提高控制系统的速度和精度， 随着计算机技术的发展，控制系统实现了集中数字控制。
• 数字信号的精确性：数字信息可排除模拟信息传输和转换中 所产生的误差。
• 由于现场总线是双向的，因此能够从中心控制室对现场智能 仪表进行控制，使远程调整、诊断和维护成为可能，甚至能 够在故障发生前进行预测。
四、现场总线控制系统的技术特点
系统的开放性 2. 互操作性与互用性 3. 现场设备的智能化与功能自治性 4. 系统结构的高度分散性 5. 对现场环境的适应性
第一章 现场总线技术概述
现场总线的发展背景 现场总线控制系统 几种有影响的现场总线 现场总线技术的现状及其发展前景
第一节 现场总线的发展背景
自动控制系统：在无人直接参与下可使生产过程或其他过 程按期望规律或预定程序进行的控制系统。自动控制系统 是实现自动化的主要手段。自动控制系统已被广泛应用于 人类社会的各个领域。在工业方面，对于冶金、化工、机 械制造等生产过程中遇到的各种物理量，包括温度、流量、 压力、厚度、张力、速度、位置、频率、相位等，都有相 应的控制系统；在农业方面的应用包括水位自动控制系统、 农业机械的自动操作系统等。在军事技术方面，自动控制 的应用实例有各种类型的伺服系统、火力控制系统、制导 与控制系统等。在航天、航空和航海方面，除了各种形式 的控制系统外，应用的领域还包括导航系统、遥控系统和 各种仿真器。
现场总线的发展趋势
网络结构趋向简单化

2007.2 V2.0
现场总线技术及应用教程 Copyright by Wang Yonghua
5

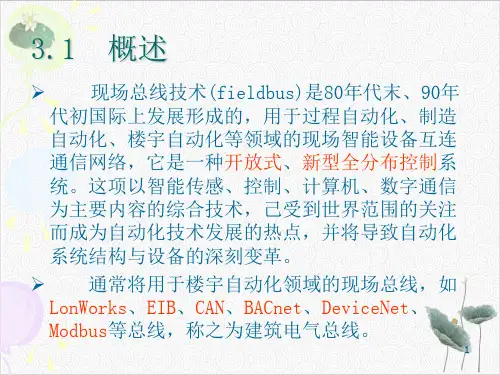

3.2 现场总线及现场总线控制系统 ● 现场总线技术
的定义
概述
1. 现场总线的定义 有人把它定义为应用于现场的控制系统与现场检测仪表、执行装置之间实 行进行双向数字通信的串行总线系统。 也有人把他称为应用于现场仪表与控制室主机系统之间的一种开放的、全 数字的、双向、多点的通信系统。 总之，在对现场总线的描述中，开放、全数字、串行通信等字眼是少不了的。 国际电工委员会在IEC61158中给现场总线下了一个定义，我们可以认为 它是关于现场战线的标准定义：安装在制造或过程区域的现场装置与控制 室内的自动控制装置之间的数字式、串行、多点通信的数据总线称为现场 总线。 在该定义中，首先说出了它的主要使用场合，即制造业自动化、批量流程 控制、过程控制等行业，当然在楼宇自动化等行业也是它得心应手的应用 场合；其次说出了系统中的主要角色是谁，即现场的自动装置和控制室内 的自动控制装置，这里的现场设备或装置肯定是智能化的，不然完不成这 么复杂的通信和控制任务，而控制室中的自动控制装置，即主站，更要完 成对所有从站的管理和控制任务；第三点说它是一种数据总线技术，即一 种通信协议，而该通信是数字式的（非模拟式的）、串行的（可以进行长 距离的千米级通信，以适应工业现场的实际需求）、多点的（真正的分散 控制）。这三点描述了现场总线技术中最实质性的方面。

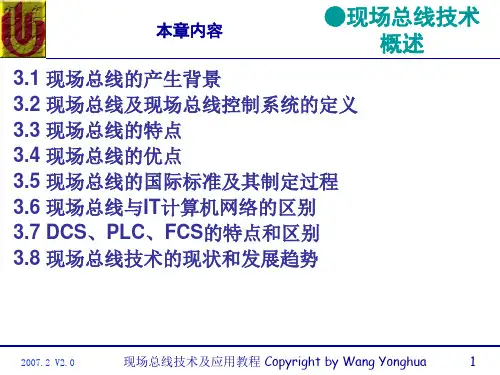

本章内容
●现场总线技术 概述
3.1 现场总线的产生背景 3.2 现场总线及现场总线控制系统的定义 3.3 现场总线的特点 3.4 现场总线的优点 3.5 现场总线的国际标准及其制定过程 3.6 现场总线与IT计算机网络的区别 3.7 DCS、PLC、FCS的特点和区别 3.8 现场总线技术的现状和发展趋势

管理软件
用于自动化系统的管理和维护，支持设备的远程监控、故障诊断、资 产管理等功能。
软件应用的选择
01
根据实际需求选择合适的软件应用，需要考虑软件的功能、性 能、易用性、兼容性等方面。
02
根据自动化系统的规模和复杂度选择相应的软件应用，以满足
系统的监控、控制和优化需求。
在选择软件应用时，还需考虑软件供应商的技术支持和服务质
硬件设备的性能和可靠性直接影 响到整个现场总线系统的稳定性
和可靠性。
随着技术的发展，硬件设备的种 类和功能越来越丰富，为现场总 线技术的应用提供了更多的可能
性。
常见的硬件设备
传感器
用于采集现场的各种物理量， 如温度、压力、流量等，是实
现自动化检测的关键设备。
执行器
用于控制现场设备的动作，如 阀门、电机等，是实现自动化 控制的关键设备。

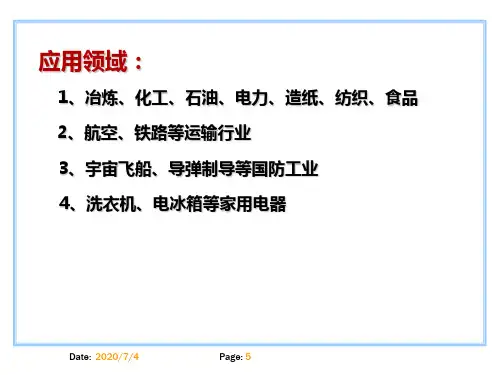

现场总线技术的应用领域
现场总线技术广泛应用于工业自动化 领域，如制造业、电力、石油化工等 。
在电力行业中，现场总线技术可以用 于实现电网的自动化监控和维护，提 高电网的可靠性和安全性。
在制造业中，现场总线技术可以实现 生产设备的监控和控制，提高生产效 率和产品质量。
在石油化工领域，现场总线技术可以 实现生产过程的自动化控制和监测， 提高生产效率和安全性。
技术发展的方向
01
实时性
进一步提高数据传输的实时性， 以满足工业控制对于快速响应的 需求。
安全性
02
03
兼容性
加强安全防护，提高系统的可靠 性和稳定性，防止数据泄露和被 攻击。
增强不同品牌和型号设备之间的 兼容性，降低集成成本和维护难 度。
技术发展的前景
01
02

这方面的知识,冬冬会不会食物中毒？
满足工业现场应用的性能要求。与OSI参考模型 2、中毒还有化学性的食物中毒。如：吃了沾有残留的农药的蔬菜就会引起中毒。
彬彬有礼地介绍
33.根与据客学户生建回立的答互，信列关相出系以应下几层点： 次相比，现场总线标准的物理层、数据
师：这就是要链求同学路们一层日三与餐要定其时定有量。相同的含义。从总线访问子层看，
分层的，但层次之间的调用关系不一定象OSI那样
严格，层次也可简化，以提高协议的工作效率；
既要遵循OSI模型体系结构原则，又要考虑FCS的
特点，满足FCS的特殊要求；在现场总线参数模型
中，既遵循开放系统集成的原则，又充分体现FCS
的特点和特殊要求。
10
1
应用层
2
表达层
3
会话层
4
传输层
5
网络层
6 数据链路层
➢ 70年代末，随着大规模集成电路的出现，微处 理器技术得到很大发展。微处理器功能强、体积 小、可靠性高、通过适当的接口电路用于控制系 统，控制效果得到提高，但是尽管如此，还是属 于集中式控制系统。
2
➢ 20世纪80年代初期，计算机和（Direct Digital Control，DDC）技术。随后在计算机网 络技术的带动下，产生了各种以DDC技术为基础的 集散控制系统（Distributed Control System， DCS）。
4
现场总线技术的优点
➢ 现场总线具有的数字化、开放性、分散性、 互操作性和互换性及对现场设备环境的适应 性等特点决定和派生了其一系列优点：
1.节省硬件数量与投资 2.节省安装费用 3.节省维护开销
5
4．系统具有优异的远程监控功能和强大的 （远程）故障诊断功能
