半挂车说明书

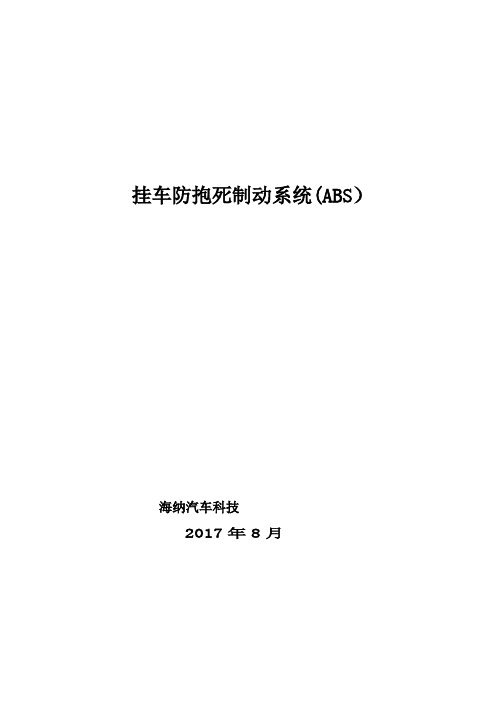

挂车防抱死制动系统(ABS）海纳汽车科技2017年8月目录前言：挂车ABS综述----------------------------21、系统概述-----------------------------------72、挂车ABS的工作原理-------------------------93、系统安装-----------------------------------94、电路连接----------------------------------125、系统测试----------------------------------146、性能和故障的判定--------------------------147、ABS的诊断与维修--------------------------15 附表：ＡＢＳ故障闪码对照表------------------17挂车ABS综述▲ABS工作原理汽车防抱死制动控制系统(Anti—Lock Braking System，简称ABS)是制动时防止车轮抱死，以期获得最有效的制动效率和制动操纵稳定性，从而尽可能地避免交通事故的发生和减轻事故造成的损害的一种机电一体化系统。

它由控制器（Electronic Control Unit，简称ECU）、调节器、轮速传感器三部分组成。

在应急制动时，司机脚踏板控制的制动压力过大时，轮速传感器及控制器可以探测到车轮有抱死的倾向，此时控制器控制作动系统减小制动压力。

当车轮轮速恢复并且地面摩擦力有减小趋势时，控制器又控制作动系统增加制动压力。

这样使车轮一直处于最佳的制动状态并有效地利用地面附着力，以得到最佳的制动距离和制动稳定性。

▲该套系统全面满足欧洲ECE R13法规以及GB13594-2003的要求。

目前所生产的挂车ABS 系统，电子控制器及压力调节器是分离的，具有安装灵活、方便的特点。

现有6S/6M、6S/4M、4S/2M、4S/3M、4S/4M等配置（S传感器、M调节器亦即ABS电磁阀）。

半挂车操作流程及注意事项
1、将半挂车固定在平坦稳定的地面上，以防止其滑动或移动。

2、提起鞍座手柄，使其进入上部长孔中，然后向外拉出，直至手柄杆上的定位槽卡住鞍座壳体，此时鞍座便处于准备偶合的张口状态。

3、调整半挂车和牵引车之间的间隙和高度，使其尽量对齐以便进行对接。

4、倒车对接，当牵引销进入鞍座接口后，锁钩及锲座块便自动将牵引销锁住，完成对接，此时手柄也自动退回原位，表示对接正确。

5、检查连接是否牢固，并确保制动管路和电气接头连接正确可靠。

6、调整压缩空气管路，确保其在行驶过程中不会受到拉紧摩擦和缠绕。

7、在脱开牵引车之前，需先脱开充气管路接头（红色），然后再脱开制动控制管路（黄色），以确保挂车制动正常工作。

8、将鞍座手柄拉出，直至其定位槽卡住鞍座壳体，此时锲块与锁钩脱开向前开动牵引车，锁钩转动松开牵引销完成脱开动作。

请注意，挂车操作的细节和步骤可能因车型和具体使用情况而有所不同。

在操作挂车时，请务必仔细阅读相关使用手册，并遵循制造商的建议和指导。

挂车采用优质猛板焊和猛板弯制成的纵梁。

HLZ9351GYY运油半挂车使用说明书盘锦辽河油田环利专用车制造有限公司目录总述：运油半挂车结构和主要参数一、常规半挂车底盘部分1、车辆定期维护2、车辆使用和操作及基本安全注意事项3、检查保养要领4、润滑5、故障原因及排除方法6、随车工具7、底盘主要部件的明细特征及使用说明8主要易损件清单二运油罐部分1、主要结构及工作原理2、操作与使用说明3、维修保养及使用注意事项4、贮存5、随车工具及技术资料一、概述为了正确使用和安全操作车辆，有计划地做好维护保养工作使车辆经常处于良好的状态，我们编写这本使用说明书。

本说明书着重介绍半挂车的基本结构、操作规程、注意事项和维护保养。

希望使用者在使用之前通读本说明书，严格按其规定进行使用、操作和维护。

若有不清楚的地方可以与本公司售后服务处联系。

由于本公司产品的结构和性能总会不断改进和完善，因此有可能出现与本说明书不同之处，敬请谅解，并热忱欢迎使用者对本公司产品提出宝贵的意见。

本厂生产的运油半挂车由半挂车底盘、罐体和管路系统组成。

该车容量大，结构合理，适合公路运输。

运油半挂车结构和主要参数主要参数：外型尺寸(长×宽×高)(mm)：11500×2500×3700总质量(Kg)：35280整备质量(kg)：8780额定载质量(kg)：26500接近角/离去角(°)：-/15前悬/后悬(mm)：-/1800轴距(mm)：5880+1310+1310轴数：3轴荷：22660(并装三轴)轮胎数：12轮胎规格：12.00-20/12.00R20后轮距：1850/1850/1850罐体为仿矩形,尺寸为:长11.21米,宽2.41米,高1.86米;有效容积:41立方米一、常规半挂车底盘部分1、车辆定期维护1.1每周或每次运输前的列行检查（由用户检查）每周或每次运输前（以先发生为准），必须执行下列检查：a．检查轮胎气压，调整到轮胎制造商建议的压力值；b．检查轮胎螺丝的松紧绳度；c：检查制动系统有无漏气，测试能否制动；d．检查所有的悬挂螺母和螺钉的松紧；e．检查牵引车及半挂车制动连接；f．给储气筒和空气悬挂的气室排水；g．检查所有灯具；h．检查并确保支腿工作正常；i．检查活动部件的磨损情况。

40吨平板车使用说明书40吨低货台半挂车使用说明书目录一、半挂车主要技术特性−−−−−−−−−−−− 3二、主要总成的构造、维修及调整−−−−−−−− 41.车架总成−−−−−−−−−−−−−−−−− 42.悬挂总成−−−−−−−−−−−−−−−−− 43.轮轴总成−−−−−−−−−−−−−−−−− 44.跳板总成−−−−−−−−−−−−−−−−− 65.挂车支承装置−−−−−−−−−−−−−−− 66.空气制动系统−−−−−−−−−−−−−−− 77.电气系统−−−−−−−−−−−−−−−−- 11三、易损件明细表−−−−−−−−−−−−−−--- 12四、随机备品备件清单 ---------------------------- 12五、专用工具清单 ------------------------------- 12六、敬告用户−−−−−−−−−−−−−−−−− 12附图一半挂车外形图−−−−−−−−−−−− 13附图二空气制动系统图−−−−−−−−−−− 14一、半挂车主要技术特性：1.最大装载质量 40吨2.外形尺寸(长⨯宽⨯高) 12130⨯3200⨯1930 毫米3.货台尺寸(长⨯宽) 7500⨯3200 毫米4.货台高度(空载) 1035 毫米5.轴距 1220 毫米6.轮距 1680/815 毫米7.轮轴数二排四根8.轮胎规格 8.25-159.轮辋规格 6.5-1510.轮胎数 16只(另加备胎1只)11.牵引座接合面高度(重载) 1380 毫米12.牵引销直径∅88.9 毫米13.最小离地间隙 380 毫米14.悬挂方式刚性平衡梁式15.半挂车整备质量 10 吨16.额定车速(公路/非公路) 40/25 公里/小时17.每根轮轴载质量 9 吨18.半挂车载荷分配:满载:鞍座处 14.3吨半挂车轮轴处 35.7吨空载:鞍座处 2.85 吨半挂车轮轴 7.15 吨20. 最小转弯半径 12 米21. 跳板承载能力 40 吨22. 跳板爬坡角度 20︒23. 跳板横向调节范围 max 2.51米 min 1.89米24.离去角 17.5︒半挂车外形图见附图一。

40吨低货台半挂车使用说明书目录一、半挂车主要技术特性−−−−−−−−−−−− 3二、主要总成的构造、维修及调整−−−−−−−− 41.车架总成−−−−−−−−−−−−−−−−− 42.悬挂总成−−−−−−−−−−−−−−−−− 43.轮轴总成−−−−−−−−−−−−−−−−− 44.跳板总成−−−−−−−−−−−−−−−−− 65.挂车支承装置−−−−−−−−−−−−−−− 66.空气制动系统−−−−−−−−−−−−−−− 77.电气系统−−−−−−−−−−−−−−−−- 11三、易损件明细表−−−−−−−−−−−−−−--- 12四、随机备品备件清单 ---------------------------- 12五、专用工具清单 ------------------------------- 12六、敬告用户−−−−−−−−−−−−−−−−− 12 附图一半挂车外形图−−−−−−−−−−−− 13 附图二空气制动系统图−−−−−−−−−−− 14一、半挂车主要技术特性：1.最大装载质量 40吨2.外形尺寸(长⨯宽⨯高) 12130⨯3200⨯1930 毫米3.货台尺寸(长⨯宽) 7500⨯3200 毫米4.货台高度(空载) 1035 毫米5.轴距 1220 毫米6.轮距 1680/815 毫米7.轮轴数二排四根8.轮胎规格 8.25-159.轮辋规格 6.5-1510.轮胎数 16只(另加备胎1只)11.牵引座接合面高度(重载) 1380 毫米12.牵引销直径∅88.9 毫米13.最小离地间隙 380 毫米14.悬挂方式刚性平衡梁式15.半挂车整备质量 10 吨16.额定车速(公路/非公路) 40/25 公里/小时17.每根轮轴载质量 9 吨18.半挂车载荷分配:满载:鞍座处 14.3吨半挂车轮轴处 35.7吨空载:鞍座处 2.85 吨半挂车轮轴 7.15 吨20. 最小转弯半径 12 米21. 跳板承载能力 40 吨22. 跳板爬坡角度 20︒23. 跳板横向调节范围 max 2.51米 min 1.89米24.离去角 17.5︒半挂车外形图见附图一。

挂车使用说明书 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】目录前言 (2)一、车辆外型图20英尺双轴骨架／FJZ9280TJZG40英尺双轴骨架/FJZ9350TJZG 40英尺双轴骨架/FJZ9400TJZG40英尺三轴平板/FJZ9380TJZP双轴低平板／FJZ9230TDP双轴低平板／FJZ9280TDP40英尺三轴平板／FJZ09280TP13米三轴栏板/FJZ9390TLP二、车辆主要技术参数钢板弹簧片数7／7,8／8 7／7,8／8 7／7／7,8／8／87／7／7,8／8／8车辆识别代码Vl N三、车辆主要结构1.车架1)车架由两根低合金钢板焊成“T”字型纵梁与一组横梁组合而成，是支承载荷的主体结构。

2)车架前部下面有与牵引车连接的牵引销和牵引板，牵引销主要用来传递牵引力或制动力，牵引板用来传递垂直方向的重力。

3)为了使集装箱锁栓在车架上，在车架的相应位置设有集装箱旋锁装置。

4)车架前端装有气管接头和电气连接的七孔插座。

2.锁栓装置为了使集装箱锁栓固在半挂车上，在车架的相应位置设有集装箱旋锁装置，该装置锁扣集装箱角件的有关尺寸均按IS0及国标制造。

旋锁的锁杆用优质钢模锻，有较高的抗拉强度，各配合处运转灵活，操作方便。

车架四角为固定式旋锁，中置为伸缩可藏式或倒卧可藏式旋锁，锁栓装置结构形式很多。

3.备胎升降器本系列半挂车设有悬链式备胎升降器，其作用是将备胎紧固在车架的下方。

为更换车轮提供方便。

其形式很多，常用的链式采用了一齿差式传动。

升降器的体积小，重量轻，简单而使用方便。

4.防护栏设有侧防护栏和后保险防护杠，以保证车辆行驶安全。

在车轮上方设有轮罩，在车轮后方设有挡泥板。

5.车轴、轮胎、钢圈1、制动蹄片2、制动蹄3、外轴承4、内轴承5、回位弹簧6、凸轮轴7、制动摇臂制动摇臂车轴由轴体、轴头、轮彀、制动器等组成、车轮由轮胎、轮辋、联接螺栓等组成．车轴与车轮起支承、运行和制动等作用。

半挂车电动液压支腿说明书
半挂车电动液压支腿是半挂车的重要部件，用于在停车或者装卸货物时支撑半挂车，以确保车辆稳定和安全。

以下是关于半挂车电动液压支腿的说明书内容：
一、产品概述。

半挂车电动液压支腿是一种用于半挂车的液压支撑装置，通过电动机驱动液压系统，使支腿伸缩，从而支撑半挂车，保证车辆在停放状态下的稳定性。

二、使用方法。

1. 在使用前，请确保电动液压支腿的电源连接正确并处于正常工作状态。

2. 操作人员应按照操作手册上的指示进行操作，确保支腿的伸缩过程平稳、安全。

3. 在支腿伸缩过程中，应注意观察支腿的运行状态，确保支腿
完全伸展或者收回到位。

三、注意事项。

1. 在使用电动液压支腿时，应确保支腿的周围没有障碍物，以
免影响支腿的正常伸缩。

2. 在恶劣天气条件下，如大风或者大雨天气，应特别注意支腿
的使用安全，必要时应采取加固措施。

3. 定期对电动液压支腿进行检查和维护，保证其工作状态良好。

四、维护保养。

1. 对电动液压支腿的润滑部位进行定期润滑，保证润滑油的充足。

2. 定期检查电动液压支腿的电气连接是否良好，是否有磨损或
者老化现象。

3. 定期清洗支腿表面的杂物和污垢，保持支腿的外观清洁。

以上是关于半挂车电动液压支腿的说明书内容，希望对你有所帮助。

如果还有其他问题，欢迎继续提问。

易燃液体运输半挂车设计、计算说明书1、产品简介：该车为道路运输三轴半挂式车辆（见图1-1.1），运输介质为二甲苯。

罐车的卸料方式为上装下卸。

罐体为卧式钢制焊接直圆筒结构，罐体截面为圆形，罐体内置4块放波板。

罐体内径为φ2188mm/φ1988mm，长度为9850mm，容积为32.28m ³，半挂车总长度为10380mm。

罐体的主体材料为碳素结构钢Q235B。

罐体上部设置DN500mm人孔2个、DN32mm呼吸阀2个。

罐体下部设置DN100卸料口1个。

罐体上部设置操作平台护栏。

后部设置为扶梯，工具箱、卸料箱等见图1-1.12、设计参数的确定2.1 设计条件1.三轴半挂式罐式车辆，装料方式为上装重力装料，卸料方式为重力底部卸料；2.罐体设计代码：LGBF ;3.运输介质：二甲苯。

4.二甲苯的物化特性：GB12268 UN 编号1307、类别3类；HG20660 易燃程度：易燃（在空气中爆炸极限为1％-7％） 性状：无色透明液体，有芳香烃的特殊气味。

熔点（℃）：－13.3℃ 沸点（℃）：138.4℃ 饱和蒸气压（绝压）：0.00133Mpa 密度γ：0.86×10³kg/m ³ 5. 主要材质：罐体材质：碳素结构钢Q235B (抗拉强度375MPa ，屈服强度235 MPa ，延伸率26% )2.2 半挂车参数的确定该车的额定载质量35000 kg ，整备质量为9000 kg 。

则该半挂车最大总质量35000 kg 。

取前悬为1280mm （含气管接头100m)，轴距5000mm+1310mm+1310mm 。

根据GB1589-2004《汽车外廓尺寸、轴荷及质量限值》要求，半挂车并装三轴≤24000kg 。

满载轴荷计算如下：整备质量：G 1=9000 kg 设计载质量：G 2=26000 kg 最大总质量：G=35000 kg 车架罐体及附加质量G 01=6500 kg悬挂质量：G 02=3500 kg通过零部件质量以及位置计算得：空载时车架罐体以及附件的重心距离后三轴中心距离为：2345 mm 货物重心位置至后三轴中心距离为：2485mm 空载时轴荷分配：牵引销K 1=2280 kg 后三轴 K 2= 6720 kg 满载时轴荷分配：牵引销kgR 31.12519631024856000222801=⨯+=则三后轴：R 2 =35000- R 1 = 22480.69kg ＜24000kg罐体容积V=λG2×1.05=31.75m ³(系数1.05为考虑预留约5%的气相空间)罐体截面面积A=3.76 m2,如下图：<内截面，3.76 m2>罐体的当量内直径：Di=2188mm2.3 罐体设计压力：P=0.03 MPa2.4 罐体设计温度：50 ℃（根据GB 18564.1中5.4.5）2.5 罐体计算压力：（根据GB 18564.1中5.4.3）P c1= P1=2×H×1×103×9.8=0.043 MPa式中:P1：2倍静态水压力，MPa；H：罐体内高尺寸，H取2.188m。

第一章绪论第一节概述［1]国标GB3730。

1-83对半挂车的定义为：由半挂牵引车牵引并且挂车最大总质量的相当一部分由牵引车承受的挂车。

由此可认为，用于承载货物的货箱及底架，前端籍牵引座支承于牵引车,后端通过悬挂、半挂轴和车轮支承于行驶路面，这种形式的挂车称为半挂车,它与牵引车组成半挂汽车列车（图2—1）。

半挂车通过牵引座对牵引车产生的作用，是行驶表面通过车轮作用于牵引车的四个外力之外的第五个外力，所以称为第五轮。

根据定义，显然半挂汽车列车有牵引座，而全挂车没有牵引座，这图1—1 半挂汽车是两者在结构上的主要区别。

通常提到挂车一词，是全挂车和半挂车的统称.第二节半挂车运输的优势一、半挂车运输比单车优越,因为在同等载质量的情况下,半挂车的运输生产率高，比4t和5t货车的运输生产率要高4～6倍，运输成本低85％～90%，单位运输工作量使用油耗L/(t·100km）的降低20％～30％；营运成本降低30%～50%；挂车制造简单、修理费用低，保养方便；货箱承载面高度可以做得很低，以利提高货物装卸的方便性和车辆行驶稳定性；易于完成不解体的整机、重型机械的运输以及特种运输和专业运输。

二、半挂汽车列车运输优于全挂汽车列车运输在于，经济性好;结构简单;工艺性强、外廓尺寸小、总长度短；机动性好.由于牵引车可制成短轴距,所以有可能减少最小转弯直径,易于实现倒车；停放场地和占地面积小；行驶性能较好、安全性较高以及保修费用较低。

第三节半挂车市场发展前景［2］一、国内半挂车行业市场分析半挂车,与其说它是一种车型不如说它是一个具有着很好兼容性与方便快捷性的公路运输方式.说到兼容性,就是这一分类当中可以包括：厢式半挂车、罐式半挂车、平板半挂车、集装箱半挂车、成品车辆运输半挂车等品种。

而且还可以在厢式半挂车的这一大类里又分出保温半挂车、冷藏半挂车、保鲜半挂车等，可以说在每一个大类的下面都能分出大量的细分车型.而且国家管理机构对半挂车也给出了如下规定:“专用半挂车的术语和定义是将专用汽车同类结构产品术语中的车字改为半挂车，定义中的汽车改为半挂车即可”。
