数字电子电路卡诺图法化简

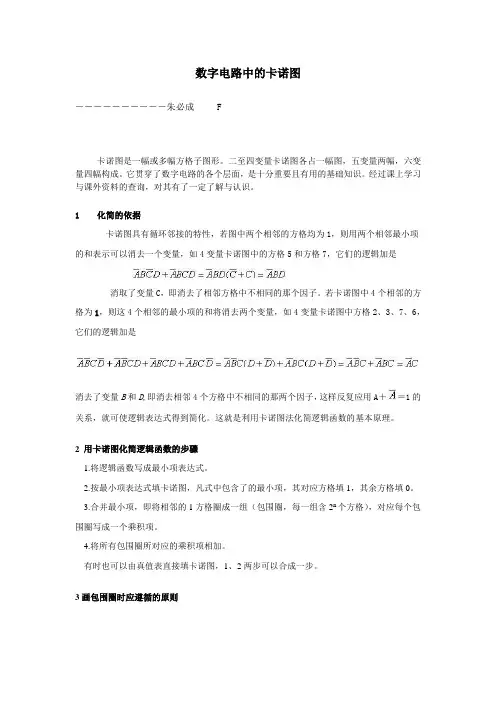

数字电路中的卡诺图――――――――――朱必成 F卡诺图是一幅或多幅方格子图形。

二至四变量卡诺图各占一幅图，五变量两幅，六变量四幅构成。

它贯穿了数字电路的各个层面，是十分重要且有用的基础知识。

经过课上学习与课外资料的查询，对其有了一定了解与认识。

1 化简的依据卡诺图具有循环邻接的特性，若图中两个相邻的方格均为1，则用两个相邻最小项的和表示可以消去一个变量，如4变量卡诺图中的方格5和方格7，它们的逻辑加是消取了变量C，即消去了相邻方格中不相同的那个因子。

若卡诺图中4个相邻的方格为1，则这4个相邻的最小项的和将消去两个变量，如4变量卡诺图中方格2、3、7、6，它们的逻辑加是消去了变量B和D,即消去相邻4个方格中不相同的那两个因子，这样反复应用A＋＝1的关系，就可使逻辑表达式得到简化。

这就是利用卡诺图法化简逻辑函数的基本原理。

2 用卡诺图化简逻辑函数的步骤1.将逻辑函数写成最小项表达式。

2.按最小项表达式填卡诺图，凡式中包含了的最小项，其对应方格填1，其余方格填0。

3.合并最小项，即将相邻的1方格圈成一组（包围圈，每一组含2n个方格），对应每个包围圈写成一个乘积项。

4.将所有包围圈所对应的乘积项相加。

有时也可以由真值表直接填卡诺图，1、2两步可以合成一步。

3画包围圈时应遵循的原则1.包围圈内的方格数必定是2n 个，n 等于0、1、2、3、…2.相邻方格包括上下底相邻，左右边相邻和四角相邻。

3.同一方格可以被不同的包围圈重复包围，但新增包围圈中一定要有新的1方格，否则该包围圈为多余。

4.包围圈内的1方格数要尽可能多，即包围圈应尽可能大。

4举例：5．卡诺图的应用技巧： （1）。

卡诺图中圈零：如 BD BC AD AC F +++=))((B A D C B A D C F F BA D C F ++=+==+= （2） 任意项的处理：实际中经常会遇到这样的问题，在真值表内对于变量的某些取值组合，函数的值可以是任意的，或者这些变量的取值根本不会出现，这些变量取值所对应的最小项称为无关项或任意项。

数字电路中卡诺图的灵活应用数字电路中的卡诺图是一种常用的逻辑化简工具，通过将真值表中的数据重新排列，从而找到可以优化的逻辑表达式，从而减少电路的复杂度，提高其性能和可靠性。

而卡诺图在实际应用中具备着很强的灵活性，下面我们来介绍一下它的一些常见应用。

一、最小化布尔函数卡诺图主要是用来最小化布尔函数的。

其基本思路是将真值表中的数据重新排列，从而找到可以优化的逻辑表达式。

因此，卡诺图在数码管、控制系统、DSP、单片机等各种数字电路中都有着非常广泛的应用。

通过卡诺图进行数字逻辑的设计，可以有效简化硬件设计，提高设计效率。

二、判断逻辑错误在数字电路中，逻辑错误很容易发生。

此时，可以通过卡诺图来检测逻辑错误。

通过重新排列真值表中的数据，可以清晰地分析逻辑关系是否正确。

这可以避免因为逻辑错误带来的电路故障等损失。

三、设计多输出函数在数字电路中，有很多复杂的多输出函数需要设计。

此时，可以通过卡诺图来进行设计。

将输入输出信号分别排列在卡诺图的行和列中，找出满足预期输出的函数。

这一技术可以帮助工程师设计出更加复杂的数字电路系统。

四、寻找未预料错误在数字电路中，未预料的错误总是存在的。

此时，可以通过卡诺图来寻找并解决这些错误。

通过重新排列真值表中的数据，可以发现其中的错误并进行解决。

这可以有效避免因为未预料的错误带来的电路故障等损失。

五、解决布线问题在数字电路中，布线问题也是非常重要的。

此时，可以通过卡诺图来解决布线问题。

通过重新排列真值表中的数据，可以找到电路中不必要的部分并进行简化，从而解决布线问题。

这可以极大地减轻电路布线的负担并提高电路的稳定性和可靠性。

在数字电路中，卡诺图具有很强的灵活性。

无论是在布线、逻辑设计、错误检测等方面，都可以通过它来解决问题。

同时，在实际的数字电路设计中，我们也可以对卡诺图进行适当的调整和改变，以改进设计方案并提高其性能。

数字逻辑门电路的最小化与优化方法数字逻辑门电路是现代电子领域中的重要组成部分，其通过逻辑门的组合和连接实现不同的功能。

在设计数字逻辑门电路时，最小化和优化方法起着关键作用，可以降低电路的复杂性、节省成本，并提高电路的性能和可靠性。

一、最小化方法在数字逻辑门电路的设计中，最小化方法是指通过对逻辑函数进行简化，将其转化为最简形式的过程。

常见的最小化方法有卡诺图法、奎因-麦克拉斯基方法和奇偶校验法。

1. 卡诺图法卡诺图法是一种图形化的最小化方法，它通过将逻辑函数的真值表绘制在二维平面上，并通过相邻元素的组合找到最简化的表达式。

卡诺图法适用于较小规模的电路设计。

2. 奎因-麦克拉斯基方法奎因-麦克拉斯基方法是一种代数化的最小化方法，它通过对逻辑函数进行代数化简化，减少逻辑函数中的项数和项的复杂性。

奎因-麦克拉斯基方法适用于较大规模的电路设计。

3. 奇偶校验法奇偶校验法是一种基于奇偶性质的最小化方法，它通过逐步删除逻辑函数中的冗余项，减少逻辑函数的复杂性。

奇偶校验法适用于具有规律性的逻辑函数设计。

二、优化方法电路的优化方法旨在通过改进电路的结构和功能，提高电路的性能指标，如速度、功耗和可靠性。

常见的优化方法有多级分解法、多输出设计和动态逻辑。

1. 多级分解法多级分解法是一种根据逻辑函数的特性进行逻辑门重组的方法，通过将多个逻辑门进行分组，减少逻辑门的数量和级数，从而提高电路的运行速度和性能。

2. 多输出设计多输出设计是一种通过合并不同逻辑函数的输出以减少逻辑门数量的方法。

通过共享逻辑门的输入和部分电路元件，可以实现多个逻辑功能，减少电路的复杂性和功耗。

3. 动态逻辑动态逻辑是一种基于时序特性的优化方法，它通过在电路中引入时钟信号和时序控制单元，实现电路的时序优化和节约功耗。

动态逻辑适用于高性能和低功耗的电路设计。

综上所述，数字逻辑门电路的最小化和优化方法对于电路设计具有重要意义。

通过最小化方法可以简化逻辑函数，减少电路的复杂性；而优化方法可以提高电路的性能和可靠性。

卡诺图化简逻辑函数的方法和理论依据摘要：从最小项的定义和性质入手，简述卡诺图化简逻辑函数的理论依据以及化简是否达到最简形式的判定标准。

通过举例来解释利用卡诺图化简少变量逻辑函数的一般方法，以及卡诺图在数字电子技术中其他应用。

另外介绍一种多变量逻辑函数的卡诺图解法。

关键词：卡诺图；最小项；逻辑函数化简；多变量0 引言在逻辑电路的分析和设计中，经常会遇到逻辑函数的化简问题。

如果利用常规的公式法化简，除需要掌握大量的基本公式外，还需要能够灵活、交替地运用各种方法，方可求得最简结果，而且有时不易判断是否已简化到最简形式，技巧性较强，对使用者的要求较高。

当所需化简的逻辑函数输入变量较少时（一般不大于4个），利用科诺图化简法可以更简单、直接的得到逻辑函数的最简表达式。

因此逻辑函数的卡诺图化简法在实际分析、设计电路时有很广泛的应用。

1 最小项定义及其性质1.1最小项的定义设有n个逻辑变量，由它们组成具有n个变量的“与”项中，每个变量以原变量或者反变量的形式出现一次且仅出现一次，则称这个与项为最小项。

对于n个变量来说，可有2n个最小项。

任何一个逻辑函数均可表示成惟一的一组最小项之和，称它为标准的与或表达式，也称为最小项表达式。

对于任意一个最小项，只有一组变量取值使它的值为1，而变量的其他取值都使该最小项为0。

事实上，真值表的每一行对应着一个最小项。

表（1）中列出了最小项取值为1时，各输入变量的取值。

我们约定：将最小项为l时各输入变量的取值视为二进制，其对应的十进制i作为最小项的编号，并把该最小项记作m i。

如A、B、C三个变量有2n =8个最小项，如表（1）所示。

图（1）1.2最小项的性质最小项具有以下三个性质：(1)全体最小项之和为1；(2)任意两个最小项之积为0；(3)若两个最小项之间只有一个变量不同，即在一个最小项中是原变量，在另一个最小项中是反变量，其余各变量均相同，则称这两个最小项是相邻项。

两个相邻的最小项之和可以合并成一个与项，并消去一个因子。

用卡诺图化简或——与表达式引言：随着电子技术的飞快发展，卡诺图已经变成了逻辑设计中十分重要的数学工具。

卡诺图因为它能用图形将复杂的逻辑函数形象直观的表示出来。

所以，卡诺图在数字电子技术当中应用十分的广泛。

数字电子技术当中的逻辑函数是“或”、“与”、“非”复合而成，所以使用卡诺图分析逻辑函数是具有现实意义的。

1.使用卡诺图的优点化简或——与函数可以使用卡诺图化简法和公式分析法来进行化简。

但是在现实当中的逻辑函数化简当中，逻辑函数可能十分复杂，化简需要熟记大量的基本公式。

不仅如此还需要能够灵活巧妙的使用基本公式、方法，所以使公式化简法显得十分繁琐，所需的技巧性十分强。

但是使用卡诺图时不仅可以用于多输入变量的逻辑函数化简，还可以用图像来直观、快速表示出最简表达式，所以卡诺图是一种十分实用的化简方法。

2. 卡诺图2.1卡诺图概述一个逻辑函数的卡诺图就是讲此函数的最小项表达式中的各最小项相应地填入一个特定的方格图内，从此方格图称为卡诺图。

卡诺图的实质就是真值表的图形化，使得最小项排列得更紧凑，更便于化简。

卡诺图中最小项的排列方案不是惟一的；变量的坐标值0表示相应变量的反变量，1表示相应变量的原变量；各小方格依变量顺序取坐标值，所得二进制数对应的十进制数即相应最小项的下标i。

对于n个变量的逻辑函数有2^n个最小项。

如果把每个最小项用一个小方格表示，再讲这些小方格按格雷码顺序排列，就可以构成n个变量的卡诺图。

以4变量为例的卡诺图表一2.2卡诺图特点卡诺图的特点是：几何位置相邻的最小项在逻辑上也是相邻的。

即相邻的两个最小项只有一个变量不同，这是用卡诺图化简逻辑函数的主要依据。

正如表一中m4与m5两个相邻相中只有D与非D两的差别。

2.3卡诺图化简逻辑函数依据卡诺图具有相邻性，若两个相邻的方格均为1，则这两个最小项之和有一个变量可以被消去。

以此为依据通过把卡诺图上相邻最小项的相邻小方格圈起来进行合并，达到用“与”项来代替。

第二章例题解析【例1】用代数法化简下列各式：解答：本题要求读者应用逻辑代数公式和定理进行逻辑运算，以便消去多余的乘积项和多余的因子，从而得到逻辑函数的最简式。

【例2】用卡诺图法化简下列各式ED C BA (1)C E3(4)F 4图P2.37(2)[ 例 4 ] 试计算图中各小题的电流及VA 电平，其中二极管D1,D2为锗管，D3，D4为硅管，他们的反相电流可忽略不计。

（a ）+1010k ΩVA ＝？10k Ω－20+1010k ΩVA ＝？10k Ω－5ID ＝？（b ）+1010k ΩVA ＝？（c ）10k Ω-2V图2.39[ 例 5 ] 试分析图所示电路中的T ，D 两管在输入高电平和低电平下的工作状态及相应的输出V0.V04V1Vv1图2.40[ 例 6 ] 在图所示电路中，输入信号的高，低电平分别为和。

已知：R1＝，R2＝ k ，R3 ＝ 16 k ，Rc ＝ k ，Ec = 12v ，EB ＝ -8V ，E0＝5V ，试问： （1） 当三极管的＝30时，三极管能否可靠的截止和饱和导通？（2） 为了保证三极管在输入高电平时导通，的下限值应为多少？ （3） 为了保证三极管在输入低电平时能可靠的截止，EB 的上限值（EB 绝对值的最小值）时多少？V0图2.42v1[ 例 7 ] 反相器电路如图所示。

图中+Ec 为12V ，-EB ＝12V,R1＝，R2＝18k ，设T 管vCES ，vBE ＝。

试问：（1） 当v1为何值时，T 管饱和？（2） 若v1＝，v0端灌入电流为多大时，T 管脱离饱和？+ECRcv0IRCIL-EBv1R1I1vBTIBI2R2图【例8】在图所示的各个电路中，试问晶体管工作于何种状态？解答：（1）图（a）所示电路的工作状态令v BE(sat)=，由欧姆定律可知：mAIB106.0507.06≈-=则集电极电流为：mAIIBC3.5106.050=⨯==β由KVL定律可得到：VRIVvCCCCCE7.613.512=⨯-=-=由此可知，该晶体管处于放大状态。

逻辑电路化简公式
逻辑电路的化简是电子数字电路设计中的重要环节。

它通过对逻辑电路的布尔函数进行简化，实现对电路的优化，从而减少电路中的元器件数量，降低电路的功耗和成本，提高电路的可靠性和性能。

化简逻辑电路的核心是化简其布尔函数，而化简布尔函数又有以下几种方法。

1.代数化简法
代数化简法是一种基本的布尔函数化简方法，其基本思想是通过代数运算，把布尔表达式转化为简化的形式。

常用的代数化简方法有吸收律、分配律、德摩根定理等。

例如，在化简布尔表达式AB+AC时，可以使用吸收律将其简化为
A(B+C)。

2.卡诺图法
卡诺图法是一种重要的逻辑电路化简方法，它通过绘制卡诺图，把同样的几个布尔函数合并在一起，以达到化简的目的。

例如，在化简布尔表达式A’C’+A’BC+AB’C时，可以使用卡诺图法得到如下的化简结果：
3.奎因-麦克拉斯基方法
奎因-麦克拉斯基方法是一种基于二进制数的逻辑电路化简方法，它通过求取二进制数的最小项和最大项，以及使用二进制加法和减法等运算，实现对布尔表达式的化简。

例如，在化简布尔表达式A’B’C+ABC’+ABC时，可以使用奎因-麦克拉斯基方法得到如下的化简结果：
4.逻辑代数法
逻辑代数法是一种类比于传统代数的逻辑演算方法，它在布尔代数理论的基础上，将逻辑运算符与代数运算符联系起来，以期达到逻辑电路的简单化，化简的方法是精品。

以上四种化简方法可以互相结合使用，以达到更好的效果。

在实际的电路设计中，根据不同的应用场景和要求，选择合适的化简方法，可以大幅提高电路的性能和可靠性。

《电子技术基础》教案教学过程化简公式的要求：最简：与-或式中，乘积项最少，且每项因子也最少。

化简：反复利用公式和定理消去多余的乘积项和每个乘积项中多余的因子求出函数最简形式。

逻辑函数的最简标准：对于任一逻辑函数，其表达式有多种形式，如与或式、或与式、与非－与非式等，其中最常用的为与或式。

每和种表达式的最简标准都不同，与或式的最简标准为：①表达式中所含的或项数最少；②每个或项所含的变量数最少。

二、卡诺图法化简1.逻辑函数的卡诺图问题：什么是卡诺图？对于一个Ｎ变量函数，用一个小方块代表一个最小项，把所有的最小项，即２Ｎ个小方块排列起来，使之具有逻辑相邻和几何相邻的一致性，所得图形就是Ｎ变量的卡诺图。

几何相邻：位置相邻逻辑相邻：如果两个最小项，只有一个因子不同，则称它们为逻辑相邻。

①三变量的卡诺图②四变量的卡诺图逻辑代数公式是进行逻辑代数化简的基础，要求学生背诵逻辑代数的运算公式。

这部分内容是函2.合并最小项的规律利用0=+A A A A A =+ 合并最小项 两个相邻项消去一个因子 四个相邻项消去两个因子 八个相邻项消去三个因子 3.写出最简与或表达式 最简的特点①“圈”最少，圈最大。

②每“圈”最大，表明每一项的因子数最少。

例1：ABC C AB C B A C B A BC A Y ++++=解析：第一步 画出三变量的卡诺图第二步 画圈的化简，公式较 简单，但是需要 之前所学的知反 复运用，才能得 到最简。

学生须 牢记公式，反复 练习才能熟练掌 握。

要让学生理解逻辑相邻和几何相 邻的关系。

能够正确的画出第三步 写出最简与或式BC A Y +=例2: D C A BC B A C A Y +++= 解析：第一步 画出四变量的卡诺图第二步 画圈第三步 写出最简与或式BC A Y += 四、逻辑代数公式化简的练习题练习1：D C B D C A C B A Y +++= 利用公式法化简解：D C B D C A C B A Y +++=利用常用公式D A C D C A C +=+ D C B D A C B A +++=利用常用公式BD C D C B C +=+ BD D B D A C B A ++++=利用公式)(B B D BD D B +=+ )(B B D D A C B A ++++=利用基本公式1=+B B D D A C B A +++= 利用常用公式D A D D A D =+=+)1(三变量的四变量的卡诺图是用卡诺图化简逻辑代数公式的基础，所以这部分要求学生能熟练的画出三变量和四变量的卡诺图。

数电逻辑表达式化简摘要：1.数电逻辑表达式的概念与意义2.化简数电逻辑表达式的方法3.化简过程的实例演示4.化简后的表达式应用场景5.总结与展望正文：【1.数电逻辑表达式的概念与意义】在数字电子电路中，逻辑表达式是一种描述电路功能和逻辑关系的重要手段。

它采用布尔代数，通过运算符（如AND、OR、NOT等）连接变量，表示电路中各信号的逻辑关系。

化简数电逻辑表达式，就是将一个复杂的逻辑表达式转化为一个更简单、更容易理解和分析的形式。

【2.化简数电逻辑表达式的方法】化简数电逻辑表达式的常用方法有以下几种：1）代入法：将表达式中的一个变量用另一个变量表示，从而简化表达式。

2）乘法公式：利用乘法公式（如分配律、结合律等）简化表达式。

3）除法公式：利用除法公式（如分配律、结合律等）简化表达式。

4）德摩根定律：将表达式中的乘法项转化为加法项，或将加法项转化为乘法项。

5）卡诺图：将逻辑表达式转化为图形化表示，便于观察和化简。

【3.化简过程的实例演示】以一个简单的逻辑表达式为例：A ·B +C · D化简过程如下：1）利用乘法公式，将表达式转化为：(A · B) + (C · D)2）利用德摩根定律，将表达式转化为：A ·B +C ·D = A + B · C + D3）将表达式中的变量用另一个变量表示，得到简化后的表达式：A +B ·C + D【4.化简后的表达式应用场景】化简后的逻辑表达式更易于分析和设计数字电子电路。

在实际应用中，化简后的表达式可以帮助工程师快速了解电路的逻辑功能，简化电路分析与设计过程，提高工作效率。

【5.总结与展望】数电逻辑表达式的化简是数字电子电路设计与分析的重要环节。

掌握化简方法，善于运用乘法公式、德摩根定律等工具，能够将复杂的逻辑表达式简化，为电路设计提供便利。
