MOA交换机环网配置图解说明这个作为参考

MOXA交换机使用说明教学内容一、简介MOXA交换机是一种高性能的工业以太网交换机，它能够满足工业环境中对网络可靠性和稳定性的要求。

MOXA交换机具有多个端口，支持各种网络协议，并具有多种网络管理和优化功能。

本教程将介绍如何正确使用MOXA交换机，并详细说明其各项功能。

二、安装与配置1.检查交换机是否损坏：确认交换机外观是否完好，是否有明显的损坏或缺陷。

2.连接电源：将交换机的电源插头插入电源插座，然后按下开关，确认交换机的指示灯是否亮起。

3.连接设备：使用网线将设备与交换机的端口相连。

4.配置网络参数：使用电脑连接至交换机的管理端口，通过浏览器登录交换机的配置界面，根据需要配置网络参数，如IP地址、子网掩码等。

5.网络测试：在配置完成后，使用网络测试工具对交换机进行测试，确认网络连接正常。

三、交换机配置1.VLAN配置：VLAN是一种将交换机端口划分为不同虚拟局域网的技术。

在交换机中配置VLAN，可以实现不同设备之间的隔离和通信。

2. QoS配置：QoS（Quality of Service）是一种网络优化技术，通过分配带宽和优先级，可以保证关键应用的网络传输质量。

3.静态路由配置：在交换机中配置静态路由，可以实现不同子网之间的通信。

4.端口管理：配置端口速率、全双工或半双工模式、流控等参数，以充分利用网络带宽和提高网络性能。

5.网络监控与诊断：通过交换机的网络监控功能，可以实时监测网络流量、连接状态和端口的状态，以及进行故障诊断和排除。

四、安全性配置1.密码设置：修改交换机的默认登录密码，以保护设备免受未经授权的访问。

2. 限制访问：通过配置ACL（Access Control List）或MAC过滤，限制特定IP地址或MAC地址的访问。

3.HTTPS加密：将交换机的管理界面配置为使用HTTPS加密协议，提高数据传输的安全性。

4.日志记录：开启日志记录功能，记录交换机的操作和事件，以便后续分析和审计。

Motorola 摩托罗拉无线交换机RFS7000/WS5100v3.x（以下配置以RFS7000为例）快速配置目录快速配置指南 (3)1 特别注意 (3)2 AC配置前准备工作 (3)3 AC基础配置 (4)1.1 初次登录 (4)***CLI 命令行指令概述 (7)1.2 VLAN及IP地址配置 (9)1.3 WLAN设置（含HOTSPOT配置） (12)1.4 AP300设置及状态检查 (18)1.5 接入终端状态检查 (22)1.6 配置DHCP服务 (23)1.7 配置静态路由 (25)1.8 配置冗余热备 (27)4 密码恢复 (29)5 版本升级 (31)CLI命令行说明 (34)参考拓扑 (38)设备维护指南 (39)1 日例行工作 (39)1.1 机房温湿度检查。

(39)1.2 电源设备检查。

(39)1.3 设备供电情况检查（白班、夜班各一次）。

(39)1.4 设备状态检查（白班、夜班各一次）。

(39)1.5 设备告警信息（白班、夜班各一次） (42)1.6 AP在线检查（白班、夜班各一次） (43)1.7 检查各接入点登录网络的用户状态 (44)1.8 检查DHCP SERVER服务器运行状态（3层部署时需要） (44)2 周例行工作 (45)2.1 故障统计汇总（每周一）。

(45)2.2 备份电子版维护作业计划执行记录（每周五）。

(45)3 月例行工作 (45)3.1 WLAN MOTO设备配置文件备份。

(45)3.2 传输资料的检查核对 (45)3.3 AP终端运行情况检查 (45)3.4 标签检查 (45)3.5 进行系统设备巡检 (45)快速配置指南1 特别注意关机必须要先用halt命令停止系统。

2 AC配置前准备工作Hardware需求：AC及安装附件一套标准220V交流电源线一根Console cable一条台式机或笔记本电脑一台，配有以太网端口（100Mbps/1000Mbps以太网网卡）RJ45交叉网线1条(568B and 568A)Software需求：超级终端软件标准WEB浏览器，IE and etc,.Java Environment，Version 1.5 or laterMotorola AC的参数配置可以通过两种方式（LAN和CONSOLE）进行配置。

赫斯曼MS系列交换机环网配置步骤1.准备工作赫斯曼MS系列（PowerMice）交换机多作为环网交换机使用（当然也可以用于设备层交换机使用），在MS交换机之间多采用光纤组成冗余环，向下采用星形连接，可通过IE进行维护和设置，前提是该交换机拥有1个网管IP（该交换机的IP和子网掩码应与其所在子网的其他设备相协调），可用很多现成的软件为其分配IP，如BOOTP、HiDiscovery2.0等。

HiDiscovery2.0是专门针对赫斯曼交换机的软件，它可以扫描到所在网段上所有的赫斯曼交换机，在赫斯曼MS系列交换机随机光盘中可找到HiDiscovery2.0安装包。

使用IE前需要安装Java，交换机的随机光盘中也有准备，安装很容易。

安装Java后最好上网将Java的版本升到最新，这样可避免许多Bug。

注意：交换机在配电前一定要注意检查交换机固定卡轨是否已经可靠接地！因为据厂家信息——若不接地，当该交换机底座上的电压超过地电位达2.0伏特以上时，极有可能影响交换机的正常工作！注意：最好不要动交换机核心模块下方的DIP开关，尽量使用软设置来组态交换机！2.MS系列交换机一般性设置MS系列交换机的一般性设置与RS20系列相同，可参照《赫斯曼RS20卡轨安装型交换机设定步骤》一文进行，此处不作过多阐述。

登录后的界面如下：3.环网端口的设置Port1和Port2在用于环网时的设置如下图所示，方法为在系统树内点击“Port Configuration”,画面显示各端口的组态如下：将Port1和Port2的Automatic Configuration一栏的复选框勾掉，检查无误后点击画面下方的“Set”键进行确认。

在确认过程中，该交换机会有短暂的离线时间（约10秒），也可能造成IE连接错误，但不妨事，待画面稳定后，按“Reload”键读出交换机的实际组态，如果是你想要的结果即可，如果不对则需继续设置。

注意：该操作最好在生产设备不工作时完成，否则将会使该交换机所连接的以太网设备离线约10秒钟，造成网络中断！一台交换机只能存在于一个环网中。

交换机环网一、实验器材：1、PLC--CS1D-CPU42SCS1W-EIP21CS1W-DA041CS1W-OC211CS1W-PRM21 +PRT1-COM+GT1-OD162、开关电源：S8VS-030243、交换机：L106-F2G （SFP 多模2个—MLC2）L110-F2G （SFP 多模2个—MLC2）RJ45网线3根多模光纤2对（LC接口）二、应用准备：交换机默认IP：192.168.2.200子网掩码：255.255.255.0本地PC初设IP：192.168.2.100交换机登录相关信息：LoginUsername: adminPassword: westermo三、知识概要：1、Westermo 交换机分非网管型、网管型（2层、3层）两种；2、网管型相关通信协议FRNT（Fast Recovery Network Topology），自愈时间20ms/200台；正确设置FP(发起点)，可正常通信。

注：即使网一与网二处于同一网段，但网一仍很难与网二通信，此时需借用RSTP 协议(自愈时间降至秒级)。

注：以上三种网络拓扑结构针对2层网管型，且均支持VLAN划分，但VLAN划分后的各个网段之间无法通信（需借助第三方设备或路由功能）。

VLAN划分可有效防止广播风暴。

四、操作步骤（环网通信应用）：1、当前连接L110-F2G，具体如下：2、进入登录页面，如下图所示：3、通过Status可查看相关交换机信息，如下图所示：4、如下图所示，FRNT没有Enable。

5、通过Configuration，可进行相关功能配置，如下图所示：6、通过Configuration，修改交换机IP地址，如下图所示：7、PING 测试设置情况：8、对VLAN的设置，可根据环网实际需要进行，如下图所示：9、对应端口的单独设置界面，如下图所示：注：配置环网的方式有如下几种：10、FRNT相关设置，如下图所示：11、同理，设置另一台交换机，如下图：环网方式一：12、两台交换机A、B 的IP及FRNT设置完毕，断电，按照下图拓扑连接线缆：13、上电，并分别登录2台交换机界面，进入Status→FRNT，进行查看，如下图所示：IP192.168.2.1状态指示灯：FRNT 常绿RSTP 绿闪（做环网时，该功能可关闭，下同）端口1&端口2闪烁（绿色）IP192.168.2.2状态指示灯：FRNT 绿闪RSTP 绿闪端口1 闪烁橙色端口3闪烁（绿色）当任意一个端口线缆拔掉时，两个交换机FRNT灯均闪烁红色，此时，IP192.168.2.2端口1（作为FP点即备用点）状态指示灯闪烁绿色。

迈普交换配置详细说明-CAL-FENGHAI.-(YICAI)-Company One1一、如何从console进入交换机带外管理即通过Console进行管理，通常情况下，在首次配置交换机或者无法进行带内管理时，用户会使用带外管理方式。

例如：用户希望通过远程Telnet来访问交换机时，必须首先通过Console给交换机配置一个IP地址。

用户用Console管理的步骤如下：第一、搭建环境：通过串口线连接图 1-1 交换机Console管理配置环境按照图 1-1所示，将PC的串口（RS-232接口）和交换机随机提供的串口线连接，下面是连接中用到的设备说明：设备名称说明PC机有完好的键盘和RS-232串口，并且安装了终端仿真程序，如Windows 系统自带超级终端等。

串口线一端与PC机的RS-232串口相连；另一端与交换机的Console相连。

交换机有完好的Console。

第二、进入超级终端：连接成功后，打开Windows 系统自带超级终端。

下面是打开Windows XP 自带超级终端的示例。

1）点击超级终端：图 1-2打开超级终端一2）在“名称”处填入打开超级终端的名称，例如把它定义为“Switch”：图 1-3打开超级终端二3）在“连接时使用”处，选择PC机使用的RS-232串口，如连接的是串口1，则选择串口1，点击确定按钮：图 1-4 打开超级终端三4）出现COM1属性，波特率选择“9600”，数据位选择“8”，奇偶校验选择“无”，停止位选择“1”，数据流控制选择“无”；或者直接点击“还原默认值”后，点击确定按钮：图1-5 打开超级终端四5）出现超级终端的配置界面：图 1-6 打开超级终端五第三、进入交换机CLI界面：打开交换机的电源开关。

在超级终端的配置界面上出现了如下提示，进入到交换机的CLI配置方式：switch>二、配置模式介绍图 1-11 交换机的Shell 配置模式一般用户模式用户进入CLI 界面，首先进入的就是一般用户模式，提示符为“Switch>”，符号“>”为一般用户模式的提示符。

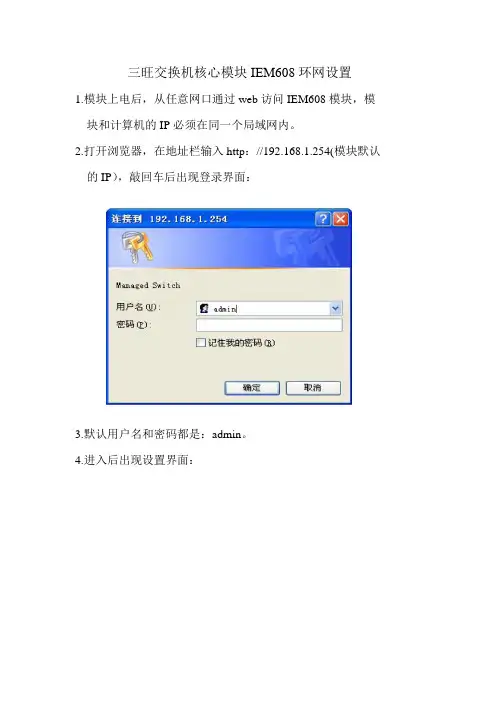

三旺交换机核心模块IEM608环网设置
1.模块上电后，从任意网口通过web访问IEM608模块，模块和计算机的IP必须在同一个局域网内。

2.打开浏览器，在地址栏输入http：//192.168.1.254(模块默认的IP），敲回车后出现登录界面：
3.默认用户名和密码都是：admin。

4.进入后出现设置界面：
5.在设置界面，选择快链路备份-快速环网，进行环网设置。

简单设置一个环网，冗余协议选择：Ring V3、环网组启用一个，环网端口1选择光口7，环网端口2 选择光口8，环网类型选择：Single，在启用下面的方框里打钩，简单的设置完成，设置完成后重启模块。

（接线是要注意，一个装置的7光口，必须接到另一个装置的8光口）
6.模块IP地址的设定
在设置界面里面选择系统管理--设备管理--设备地址
在IP地址中，可以把默认的IP设为其他IP地址，设置完成后，需要重启模块。

6.测试用具简介
三旺提供模块测试工具：BlueEyes-Ⅱ，主界面如下：
测试软件主要功能：搜索模块IP、搜索环网形成直观设备拓扑图、批量修改模块的IP地址、导入导出设备拓扑图、告警信息、保存和取消设备成形等。

西安丙坤电气有限公司---技术部
2014-12-5。

迈普交换配置详细说明-CAL-FENGHAI.-(YICAI)-Company One1一、如何从console进入交换机带外管理即通过Console进行管理，通常情况下，在首次配置交换机或者无法进行带内管理时，用户会使用带外管理方式。

例如：用户希望通过远程Telnet来访问交换机时，必须首先通过Console给交换机配置一个IP地址。

用户用Console管理的步骤如下：第一、搭建环境：通过串口线连接图 1-1 交换机Console管理配置环境按照图 1-1所示，将PC的串口（RS-232接口）和交换机随机提供的串口线连接，下面是连接中用到的设备说明：设备名称说明PC机有完好的键盘和RS-232串口，并且安装了终端仿真程序，如Windows 系统自带超级终端等。

串口线一端与PC机的RS-232串口相连；另一端与交换机的Console相连。

交换机有完好的Console。

第二、进入超级终端：连接成功后，打开Windows 系统自带超级终端。

下面是打开Windows XP 自带超级终端的示例。

1）点击超级终端：图 1-2打开超级终端一2）在“名称”处填入打开超级终端的名称，例如把它定义为“Switch”：图 1-3打开超级终端二3）在“连接时使用”处，选择PC机使用的RS-232串口，如连接的是串口1，则选择串口1，点击确定按钮：图 1-4 打开超级终端三4）出现COM1属性，波特率选择“9600”，数据位选择“8”，奇偶校验选择“无”，停止位选择“1”，数据流控制选择“无”；或者直接点击“还原默认值”后，点击确定按钮：图1-5 打开超级终端四5）出现超级终端的配置界面：图 1-6 打开超级终端五第三、进入交换机CLI界面：打开交换机的电源开关。

在超级终端的配置界面上出现了如下提示，进入到交换机的CLI配置方式：switch>二、配置模式介绍图 1-11 交换机的Shell 配置模式一般用户模式用户进入CLI 界面，首先进入的就是一般用户模式，提示符为“Switch>”，符号“>”为一般用户模式的提示符。

A B-5700 交换机，一．首次配置时，用针捅一下EXPRESSSetup小孔，等待数秒之后会有一个空闲网口闪烁，把网线在此网口，与计算机相连（注：之前请把计算机的internet协议改成自动获取IP地址）。

插入网线之后，交换机上所对应端口会出现黄灯闪烁，一分钟之后会变为绿灯常亮。

在IE浏览器上输入ip，还未配置的交换机默认ip是输入地址之后会弹出登录账号和密码，分别是:“admin”“switch”输入密码账号后会自动显示出Networksettings界面。

在此可以设置该交换机的ip 地址，子网掩码等信息。

然乎点击“Submit”保存之后由于交换机的ip改了，计算机就与交换机断开了，需要把计算机的internet协议取消自动获取ip地址，改成与交换机在同个网段的地址。

稍等几分钟，然后再登IE浏览器输入新改的ip地址。

输入账号密码之后会显示主页二．设置光线口，在Configuer里面选择Smortports，会显示出交换机的各个接口，找到光纤口并把它设置为:switchforAutomation如下图光纤口是17和18.然后设置VLANManagement里面21。

然后添加我们需要的VLANIP，单击ADD，依照下图建立我们所需要的VLANIP。

还需建立一个空的VLANIP如下图建立三个Vlanid一个Vlanid为40，Name为OTHER，ip地址为：一个Vlanid为41，Name为CONY，ip地址为：一个Vlanid为10，Name为sREP ip地址为：空然后再Configuer里面选择REP继续设置光纤口，在“REPAdminVlan”旁边框里输入“10”在里面让光纤口的Mode选择为TrunkSegment里面输入：40，Porttype如果普通交换机的话两个光纤口统一选择为:Transit如下图如果是管理型交换机的话两个光纤口分别选择：EdgePrimary和EdgePrimaryPreferred。

西安开轩赫斯曼交换机配置环网、VLAN、路由董满权目录第一章配置环境说明 (3)1.1 HiDiscovery软件说明 (3)1.2 Hirschmann Industrial HiVision软件说明 (6)1.3 HiView软件说明 (9)第二章交换机配置 (10)2.1 配置环网协议Hiper-ring (15)2.2 VLAN划分 (19)2.3 路由功能 (23)第一章配置环境说明赫斯曼交换机配置需要的软件有HiDiscovery、Hirschmann Industrial HiVision、HiView。

以下对各种软件的功能进行大致说明。

1.1 HiDiscovery软件说明利用HiDiscovery软件可以对交换机的IP地址进行设置。

注意：输入密码时请注意大小写之分，并确保JAVA软件的版本足够新。

1.2 Hirschmann Industrial HiVision软件说明软件Hirschmann Industrial HiVision可以扫描网络，生成网络拓扑结构图，同时能够监控网络状态。

Hirschmann Industrial HiVision界面如下图所示：在‘选项’->‘发现设备’->‘新建’中设置搜索设备的IP地址范围，并勾选‘激活’选项，如下图所示。

1.3 HiView软件说明HiView软件是一款绿色版的交换机Web配置软件，内部集成JAVA，输入交换机的IP地址，即可访问。

第二章交换机配置主要内容：1.配置环网协议Hiper-ring2.VLAN划分3.路由功能⏹在每一项的配置页面中，通常都会有“Set”和“Reload”两个按钮。

其中“Set”按钮的作用是使所修改的配置即时生效；“Reload”按钮的作用是刷新该页的数据。

因此，在对交换机进行配置修改后，都需要点击该页面中的“Set”按钮，以确保配置修改可以即时生效。

⏹注意：点击“Set”按钮后，只是确保修改生效，并没有保存进交换机内部的配置文件。

三旺交换机环网调试步骤1下载调试软件，安装/g/Service/63/index.html2.打开软件软件，点击搜索注意在设置时交换机线路不可以组成环网，环网线需要有一根不接，否则软件搜索不到交换机，判断交换机是哪一个可以根据交换机标签上MAC地址和软件上所显示的MAC来确定。

2.3.点击第一个IP，右键选择IP地址，修改为与电脑IP同一网段，，然后点击IP地址右键，选择WEB设置，登录账户、密码为admin如下图4.进入管理页面点击链路备份，快速环网如下图5.选择冗余协议为RINGV36.在环网组1中点击启用7.对环网端口1和2进行设置，点击小箭头下拉根据实际使用选择（光口网口都可以，以网口1.2为例）8.点击设置9.在系统管理下设备地址中点击重启10.其余交换机按上述步骤设置，组好环网在设备拓扑图中查看如图，三根线相连及组好环网。

VLAN划分.1.在二层特性，VLAN中选择IEE802.1QVLAN2.管理VLAN ID一般不要修改否者无法通过1-24网口访问管理界面，3.在802.1Q VLAN条目设置中输入新的VLAN号3.将默认端口中划分到VLAN 2的网口18.17修改为2 ,在802.1Q VLAN条目设置中将17.18选择U ，点击添加修改（以网口17.18为例）4.在端口成员中点击1，这时条目设置显示为1，将17.18口后U改为一横，点击添加修改，修改完点击保存配置5.点击端口成员中的1，在条目设置中将所选环网口1.2字母修改为M ,端口成员2进行相同操作，点击添加修改（以环网口选定1.2为例）6.点击保存设置，这是即可通过环网读取VLAN2数据，其余需要的交换机按此设置即可在环网中如何设置通过VLAN1访问VLAN1,2,31.组好环网2.V LAN划分一台交换机不划分VLAN 另外两台划分为VLAN1,VLAN2,VLAN3。

三旺交换机环网调试步骤1下载调试软件，安装/g/Service/63/index.html2.打开软件软件，点击搜索注意在设置时交换机线路不可以组成环网，环网线需要有一根不接，否则软件搜索不到交换机，判断交换机是哪一个可以根据交换机标签上MAC地址和软件上所显示的MAC来确定。

2.3.点击第一个IP，右键选择IP地址，修改为与电脑IP同一网段，，然后点击IP地址右键，选择WEB设置，登录账户、密码为admin如下图4.进入管理页面点击链路备份，快速环网如下图RINGV36.在环网组1中点击启用7.对环网端口1和2进行设置，点击小箭头下拉根据实际使用选择（光口网口都可以，以网口1.2为例）8.点击设置9.在系统管理下设备地址中点击重启10.其余交换机按上述步骤设置，组好环网在设备拓扑图中查看如图，三根线相连及组好环网。

VLAN划分.1.在二层特性，VLAN中选择IEE802.1QVLAN2.管理VLAN ID一般不要修改否者无法通过1-24网口访问管理界面，3.在802.1Q VLAN条目设置中输入新的VLAN号3.将默认端口中划分到VLAN 2的网口18.17修改为2 ,在802.1Q VLAN条目设置中将17.18选择U ，点击添加修改（以网口17.18为例）4.在端口成员中点击1，这时条目设置显示为1，将17.18口后U改为一横，点击添加修改，修改完点击保存配置5.点击端口成员中的1，在条目设置中将所选环网口1.2字母修改为M ,端口成员2进行相同操作，点击添加修改（以环网口选定1.2为例）6.点击保存设置，这是即可通过环网读取VLAN2数据，其余需要的交换机按此设置即可在环网中如何设置通过VLAN1访问VLAN1,2,31.组好环网2.VLAN划分一台交换机不划分VLAN 另外两台划分为VLAN1,VLAN2,VLAN3。

赫斯曼交换机环⽹配置基本操作（⼦环）赫思曼交换机⼦环⽹配置基本操作⼀、安装软件将随交换机附赠的光盘插⼊PC机或笔记本电脑的光驱中，右击“打开”。

1.在⽂件夹HiDiscovery中，选择HiDiscovery0227_windows_x86.exe（版本可能略有不同）进⾏HiDiscovery安装。

2.在⽂件夹Java中，选择 jre‐1_5_0_13‐windows‐i586‐p.exe双击进⾏安装。

上述步骤完成后，桌⾯将会出现如下图标：⼆、对交换机设置或更改⽹管IP1.配置交换机IP地址1)双击打开HiDiscovery。

上述两图中的数字为中英⽂版软件的对照选项2)选中欲配置的交换机（如果是单机配置将只有⼀个条⽬），如果交换机已经相互连接则⽆法辨识交换机，可选中交换机后点击“Signal（信号）”按钮观察交换机指⽰灯的闪烁或通过MAC地址识别交换机。

3)双击欲配置交换机，弹出对话框，按照⽹络规划输⼊交换机名称、IP地址和⼦⽹掩码，点击OK。

如下图所⽰：三、⼦环⽹赫思曼⽀持Sub‐Ring交换机PowerMICE,系列、 MACH 1040和MACH 4000。

注意！在配置环⽹时⼀定不要将冗余的连接线接到交换机上。

对环⽹来说拓扑上应该成环的，⼀定不要成环。

在冗余配置配置好以后再恢复冗余的连线。

⼦环拓扑⽰意图蓝⾊环‐‐‐基本环（主环⽹）橙⾊环‐‐‐Sub‐Ring环（⼦环）SRM = Sub‐Ring Manager （⼦环⽹RM）RM = Ring Manager（主环⽹RM）1.将PC或笔记本电脑在⽹络属性中配置与交换机相同⽹段的IP。

2.可在浏览器中输⼊交换机IP进⾏访问，或通过HIDiscovery扫标出交换机列表，选中后点“WWW”按钮。

3.登陆交换机⽹管登陆界⾯（交换机型号不同，画⾯略有差异），Login中填写“admin”，Password中填写“private”。

4.完成登陆后进⼊交换机⽹管页⾯。

MOXA交换机使用说明1、IP地址得设置通过IE工具来Ping 交换机默认得IP(出厂默认192、168、127、253)地址,进入交换机配置界面后,直接点击确认后,进入交换机设置界面对话框,IP地址设置请选择\Main Meun\Basic Settings\Network,出现下列对话框在此对话框下,设置人员在Switch IP Address 与 Switch Subnet Mask 旁得空白处填写预定得IP地址(如:192、168、12、20),以及相应得子网掩码地址(如:255、255、255、0);其她得如Auto IP Configuration 设置为Disable方式,不要选择HDCP方式。

2、主站(Master)设置完成了IP方式得设置后,就需要对交换得通讯协议与交换机进行相应得设置,选择\Main Menu\munication Redundancy(通讯冗余设置),进入对话框:在此对话框内,我们需要注意得就是Settings标记下方得设置参量,而Current Status 为相应得设置参量后交换机系统检测后得状态指示。

Redundancy Protocol (通讯协议设置):设置选择为Turbo Ring ,而非就是IEEE802协议(快速生成树)方式;采用Turbo Ring方式得情况下,需要在网络交换机组中设置一个Master(主站),选择主站得方式就是将Set as Master前得小方框内给予选中, 只需要选择确定后,点击Activate按钮即可生效。

(注意:在多个交换机组成网中只能有1个设置为Master,不可以多选;同时如果不对交换机进行Master设置,系统会自动设置交换机组中得1台为Master)。

Enable Ring Coupling (环间耦合端口定义)在实际得项目运用中不常运用到,在此不给予更多得描述。

需要提醒得就是工程人员在设置过程中不要将Enable Ring Coupling 前得小方格选中,同时要注意得就是对应得Coupling Port与 Coupling Control Port后得端口与前面得Redundant Ports 1st Port与 2nd Port(冗余连接端口定义)设置得端口重复。

MOXA6726型交换机配置手册一、确定交换机IP双击“MXconfig”软件。

默认账号：Admin输入密码：moxa点击下图中标记的“搜素”按钮，勾选“工业以太网交换机”选项，点击“搜寻”，根据搜寻结果可知该交换机IP为默认IP：192.168.127.253。

二、本地连接配置1.打开本地连接，右键然后选择“属性”，选择“TCP/IPv4”。

2.勾选“使用下面的IP地址（S）”，输入IP地址：以192.168.127.200为例（不能配置192.168.127.253，否则会IP 冲突）。

三、系统信息设置点击“System”（系统），选择“System Information”（系统信息），为例：Switch Name（交换机名称）：SW-XXX-XXSwitch Location（交换机位置）：XXX点击Apply（应用），每一项配置完成后都需点击Apply。

四、交换机登录输入Username（用户名）:admin默认Password（密码）：moxa五、登录密码修改点击“System”（系统），选择“User Accourt”（用户账号），选定“admin”账户。

Old Password（旧密码）：moxaPassword（密码）：XXXXXXConfirm Password（确认密码）：XXXXXX六、网络设置点击“Network”（网络），选择“IP Setting”（IP设置）。

IP Address（IP地址）：1.8.60.1Subnet Mask（子网掩码）：14（255.252.0.0）Default Gateway（默认网关）：1.8.254.254七、重新登录IP地址修改完成后需在本地连接修改或者添加同一网段IP，然后用修改后IP（1.8.60.1）进行登录，否则将无法进行后续配置。

（本地IP不能配置1.8.60.1，否则会IP冲突）八、日期与时间点击“Date and Time”（日期与时间）Clock Source（时钟源）:NTPTime Server（时间服务器）:1.X.X.XTime Zone（时区）选择（GMT+08:00）九、VLAN设置点击“VLAN”,选择“VLAN Setting”：Management VLAN ID（管理VLAN）设置为100（管理VLAN和端口不一致将导致无法连接交换机，需恢复出厂设置才能再次配置）所有端口VLAN均设置为100，4-1和4-2设置为“Trunk”，并添加VLAN1XXX。

A B-5700 交换机，一．首次配置时，用针捅一下EXPRESSSetup小孔，等待数秒之后会有一个空闲网口闪烁，把网线在此网口，与计算机相连（注：之前请把计算机的internet协议改成自动获取IP地址）。

插入网线之后，交换机上所对应端口会出现黄灯闪烁，一分钟之后会变为绿灯常亮。

在IE浏览器上输入ip，还未配置的交换机默认ip是输入地址之后会弹出登录账号和密码，分别是:“admin”“switch”输入密码账号后会自动显示出Networksettings界面。

在此可以设置该交换机的ip 地址，子网掩码等信息。

然乎点击“Submit”保存之后由于交换机的ip改了，计算机就与交换机断开了，需要把计算机的internet协议取消自动获取ip地址，改成与交换机在同个网段的地址。

稍等几分钟，然后再登IE浏览器输入新改的ip地址。

输入账号密码之后会显示主页二．设置光线口，在Configuer里面选择Smortports，会显示出交换机的各个接口，找到光纤口并把它设置为:switchforAutomation如下图光纤口是17和18.然后设置VLANManagement里面21。

然后添加我们需要的VLANIP，单击ADD，依照下图建立我们所需要的VLANIP。

还需建立一个空的VLANIP如下图建立三个Vlanid一个Vlanid为40，Name为OTHER，ip地址为：一个Vlanid为41，Name为CONY，ip地址为：一个Vlanid为10，Name为sREP ip地址为：空然后再Configuer里面选择REP继续设置光纤口，在“REPAdminVlan”旁边框里输入“10”在里面让光纤口的Mode选择为TrunkSegment里面输入：40，Porttype如果普通交换机的话两个光纤口统一选择为:Transit如下图如果是管理型交换机的话两个光纤口分别选择：EdgePrimary和EdgePrimaryPreferred。
