数控铣常用刀具、夹具、量具

数控刀具基础知识本文介绍了数控刀具材料，数控刀具硬度，数控刀具材料特性等基础知识，数控刀具种类等基础知识，数控刀具切削速度基础知识，数控刀具振动知识等等。

数控机床对刀具材料的要求较高的硬度和耐磨性刀具切削部分的硬度必须高于工件材料的硬度，刀具材料的硬度越高，其耐磨性越好。

刀具材料在常温下的硬度应在HRC62以上。

足够的强度和韧性刀具在切削过度中承受很大的压力，有时在冲击和振动条件下工作，要使刀具不崩刃和折断，刀具材料必须具有足够的强度和韧性，一般用抗弯强度表示刀具材料的强度，用冲击值表示刀具材料的韧性。

较高的耐热性耐热性指刀具材料在高温下保持硬度、耐磨性、强度及韧性的性能，是衡量刀具材料切削性能的主要指标，这种性能也称刀具材料红硬性。

较好的导热性刀具材料的导热系数越大，刀具传出的热量越多，有利于降低刀具的切削温度和提高刀具的耐用度。

良好的工艺性为便于刀具的加工制造，要求刀具材料具有良好的工艺性能，如刀具材料的锻造、轧制、焊接、切削加工和可磨削性、热处理特性及高温塑性变形性能，对于硬质合金和陶瓷刀具材料还要求有良好的烧结与压力成形的性能。

刀具材料种类高速钢高速钢是由W、Cr、Mo等合金元素组成的合金工具钢，具有较高的热稳定性，较高的强度和韧性，并有一定的硬度和耐磨性，因而适合于加工有色金属和各种金属材料，又由于高速钢有很好的加工工艺性，适合制造复杂的成形刀具，特别是粉沬冶金高速钢，具有各向异性的机械性能，减少了淬火变形，适合于制造精密与复杂的成形刀具。

硬质合金硬质合金具有很高的硬度和耐磨性，切削性能比高速钢好，耐用度是高速钢的几倍至数十倍，但冲击韧性较差。

由于其切削性能优良，因此被广泛用作刀具材料。

切削刀具用硬质合金分类及标志涂层刀片1）CVD气相沉积法涂层涂层物质为TiC，使硬质合金刀具耐用度提高1-3倍。

涂层厚；刃口钝；利于提高速度寿命。

2）PVD物理气相沉积法涂层涂层物质为TiN、TiAlN和Ti(C,N)，使硬质合金刀具耐用度提高2-10倍。

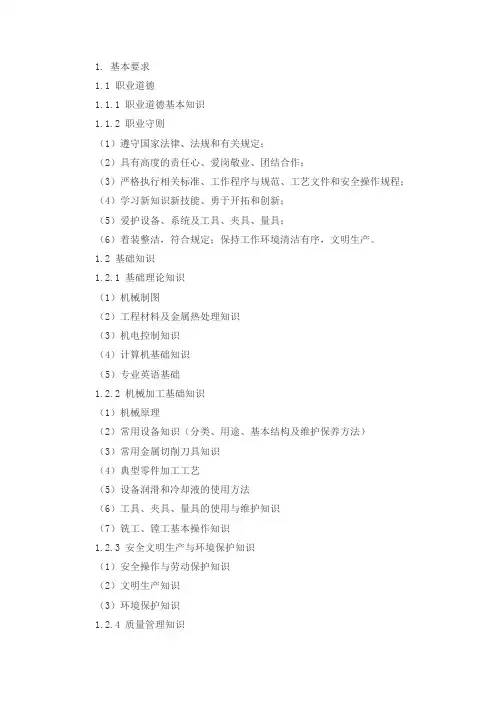

1. 基本要求1.1 职业道德1.1.1 职业道德基本知识1.1.2 职业守则（1）遵守国家法律、法规和有关规定；（2）具有高度的责任心、爱岗敬业、团结合作；（3）严格执行相关标准、工作程序与规范、工艺文件和安全操作规程；（4）学习新知识新技能、勇于开拓和创新；（5）爱护设备、系统及工具、夹具、量具；（6）着装整洁，符合规定；保持工作环境清洁有序，文明生产。

1.2 基础知识1.2.1 基础理论知识（1）机械制图（2）工程材料及金属热处理知识（3）机电控制知识（4）计算机基础知识（5）专业英语基础1.2.2 机械加工基础知识（1）机械原理（2）常用设备知识（分类、用途、基本结构及维护保养方法）（3）常用金属切削刀具知识（4）典型零件加工工艺（5）设备润滑和冷却液的使用方法（6）工具、夹具、量具的使用与维护知识（7）铣工、镗工基本操作知识1.2.3 安全文明生产与环境保护知识（1）安全操作与劳动保护知识（2）文明生产知识（3）环境保护知识1.2.4 质量管理知识（1）企业的质量方针（2）岗位质量要求（3）岗位质量保证措施与责任1.2.5 相关法律、法规知识（1）劳动法的相关知识（2）环境保护法的相关知识（3）知识产权保护法的相关知识2. 工作要求2.1加工准备2.1.1读图与绘图（1）技能要求能读懂中等复杂程度（如：凸轮、壳体、板状、支架）的零件图能绘制有沟槽、台阶、斜面、曲面的简单零件图能读懂分度头尾架、弹簧夹头套筒、可转位铣刀结构等简单机构装配图（2）相关知识复杂零件的表达方法简单零件图的画法零件三视图、局部视图和剖视图的画法2.1.2制定加工工艺（1）技能要求能读懂复杂零件的铣削加工工艺文件能编制由直线、圆弧等构成的二维轮廓零件的铣削加工工艺文件（2）相关知识数控加工工艺知识数控加工工艺文件的制定方法2.1.3零件定位与装夹（1）技能要求能使用铣削加工常用夹具（如压板、虎钳、平口钳等）装夹零件能够选择定位基准，并找正零件（2）相关知识常用夹具的使用方法定位与夹紧的原理和方法零件找正的方法2.1.4刀具准备（1）技能要求能够根据数控加工工艺文件选择、安装和调整数控铣床常用刀具能根据数控铣床特性、零件材料、加工精度、工作效率等选择刀具和刀具几何参数，并确定数控加工需要的切削参数和切削用量能够利用数控铣床的功能，借助通用量具或对刀仪测量刀具的半径及长度能选择、安装和使用刀柄能够刃磨常用刀具（2）相关知识金属切削与刀具磨损知识数控铣床常用刀具的种类、结构、材料和特点数控铣床、零件材料、加工精度和工作效率对刀具的要求刀具长度补偿、半径补偿等刀具参数的设置知识刀柄的分类和使用方法刀具刃磨的方法2.2数控编程2.2.1手工编程（1）技能要求能编制由直线、圆弧组成的二维轮廓数控加工程序能够运用固定循环、子程序进行零件的加工程序编制（2）相关知识数控编程知识直线插补和圆弧插补的原理节点的计算方法2.2.2计算机辅助编程（1）技能要求能够使用CAD/CAM软件绘制简单零件图能够利用CAD/CAM软件完成简单平面轮廓的铣削程序（2）相关知识CAD/CAM软件的使用方法平面轮廓的绘图与加工代码生成方法2.3数控铣床操作2.3.1操作面板（1）技能要求能够按照操作规程启动及停止机床能使用操作面板上的常用功能键（如回零、手动、MDI、修调等）（2）相关知识数控铣床操作说明书数控铣床操作面板的使用方法2.3.2程序输入与编辑（1）技能要求能够通过各种途径（如DNC、网络）输入加工程序能够通过操作面板输入和编辑加工程序（2）相关知识数控加工程序的输入方法数控加工程序的编辑方法2.3.3对刀（1）技能要求能进行对刀并确定相关坐标系能设置刀具参数（2）相关知识对刀的方法坐标系的知识建立刀具参数表或文件的方法2.3.4程序调试与运行（1）技能要求能够进行程序检验、单步执行、空运行并完成零件试切（2）相关知识程序调试的方法2.3.5参数设置（1）技能要求能够通过操作面板输入有关参数（2）相关知识数控系统中相关参数的输入方法2.4零件加工2.4.1平面加工（1）技能要求能够运用数控加工程序进行平面、垂直面、斜面、阶梯面等的铣削加工，并达到如下要求：1）尺寸公差等级达IT7级2）形位公差等级达IT8级3）表面粗糙度达Ra3.2μm（2）相关知识平面铣削的基本知识刀具端刃的切削特点2.4.2轮廓加工（1）技能要求能够运用数控加工程序进行由直线、圆弧组成的平面轮廓铣削加工，并达到如下要求：1）尺寸公差等级达IT82）形位公差等级达IT8级3）表面粗糙度达Ra3.2μm（2）相关知识平面轮廓铣削的基本知识刀具侧刃的切削特点2.4.3曲面加工（1）技能要求能够运用数控加工程序进行圆锥面、圆柱面等简单曲面的铣削加工，并达到如下要求：1）尺寸公差等级达IT82）形位公差等级达IT8级3）表面粗糙度达Ra3.2μm（2）相关知识1）曲面铣削的基本知识2）球头刀具的切削特点2.4.4孔类加工（1）技能要求能够运用数控加工程序进行孔加工，并达到如下要求：1）尺寸公差等级达IT72）形位公差等级达IT8级3）表面粗糙度达Ra3.2μm（2）相关知识麻花钻、扩孔钻、丝锥、镗刀及铰刀的加工方法2.4.5槽类加工（1）技能要求能够运用数控加工程序进行槽、键槽的加工，并达到如下要求：1）尺寸公差等级达IT82）形位公差等级达IT8级3）表面粗糙度达Ra3.2μm（2）相关知识槽、键槽的加工方法2.4.6精度检验（1）技能要求能够使用常用量具进行零件的精度检验（2）相关知识常用量具的使用方法零件精度检验及测量方法2.5维护与故障诊断2.5.1机床日常维护（1）技能要求能够根据说明书完成数控铣床的定期及不定期维护保养，包括：机械、电、气、液压、数控系统检查和日常保养等（2）相关知识数控铣床说明书数控铣床日常保养方法数控铣床操作规程数控系统（进口、国产数控系统）说明书2.5.2机床故障诊断（1）技能要求能读懂数控系统的报警信息能发现数控铣床的一般故障（2）相关知识数控系统的报警信息机床的故障诊断方法2.5.3机床精度检查（1）技能要求能进行机床水平的检查（2）相关知识水平仪的使用方法机床垫铁的调整方法。

数控铣工国家职业标准1．职业概况1．1职业名称数控铣工.1．2职业定义从事编制数控加工程序并操作数控铣床进行零件铣削加工(de)人员.1．3职业等级本职业共设四个等级,分别为：中级（国家职业资格四级）、高级（国家职业资格三级）、技师（国家职业资格二级）、高级技师（国家职业资格一级）.1．4职业环境室内、常温.1．5职业能力特征具有较强(de)计算能力和空间感,形体知觉及色觉正常,手指、手臂灵活,动作协调.1．6基本文化程度高中毕业（或同等学历）.1．7培训要求1．7．1培训期限全日制职业学校教育,根据其培养目标和教学计划确定.晋级培训期限：中级不少于400 标准学时；高级不少于300 标准学时；技师不少于300 标准学时；高级技师不少于300 标准学时.1．7．2培训教师培训中、高级人员(de)教师应取得本职业技师及以上职业资格证书或相关专业中级及以上专业技术职称任职资格；培训技师(de)教师应取得本职业高级技师职业资格证书或相关专业高级专业技术职称任职资格；培训高级技师(de)教师应取得本职业高级技师职业资格证书2年以上或取得相关专业高级专业技术职称任职资格2年以上.1．7．3培训场地设备满足教学要求(de)标准教室、计算机机房及配套(de)软件、数控铣床及必要(de)刀具、夹具、量具和辅助设备等.1．8鉴定要求1．8．1适用对象从事或准备从事本职业(de)人员.1．8．2申报条件——中级：（具备以下条件之一者）（1）经本职业中级正规培训达规定标准学时数,并取得结业证书.（2）连续从事本职业工作5年以上.（3）取得经劳动保障行政部门审核认定(de),以中级技能为培养目标(de)中等以上职业学校本职业（或相关专业）毕业证书.（4）取得相关职业中级职业资格证书后,连续从事本职业2年以上.——高级：（具备以下条件之一者）（1）取得本职业中级职业资格证书后,连续从事本职业工作2年以上,经本职业高级正规培训,达到规定标准学时数,并取得结业证书.（2）取得本职业中级职业资格证书后,连续从事本职业工作4年以上.（3）取得劳动保障行政部门审核认定(de),以高级技能为培养目标(de)职业学校本职业（或相关专业）毕业证书.（4）大专以上本专业或相关专业毕业生,经本职业高级正规培训,达到规定标准学时数,并取得结业证书.——技师：（具备以下条件之一者）（1）取得本职业高级职业资格证书后,连续从事本职业工作4年以上,经本职业技师正规培训达规定标准学时数,并取得结业证书.（2）取得本职业高级职业资格证书(de)职业学校本职业（专业）毕业生,连续从事本职业工作2年以上,经本职业技师正规培训达规定标准学时数,并取得结业证书.（3）取得本职业高级职业资格证书(de)本科（含本科）以上本专业或相关专业(de)毕业生,连续从事本职业工作2年以上,经本职业技师正规培训达规定标准学时数,并取得结业证书.——高级技师：（1）取得本职业技师职业资格证书后,连续从事本职业工作4年以上,经本职业高级技师正规培训达规定标准学时数,并取得结业证书.1．8．3鉴定方式分为理论知识考试和技能操作考核.理论知识考试采用闭卷方式,技能操作（含软件应用）考核采用现场实际操作和计算机软件操作方式.理论知识考试和技能操作（含软件应用）考核均实行百分制,成绩皆达60分及以上者为合格.技师和高级技师还需进行综合评审.1．8．4考评人员与考生配比理论知识考试考评人员与考生配比为1：15,每个标准教室不少于2名相应级别(de)考评员；技能操作（含软件应用）考核考评员与考生配比为1：2,且不少于3名相应级别(de)考评员；综合评审委员不少于5人.1．8．5鉴定时间理论知识考试为120分钟,技能操作考核中实操时间为：中级、高级不少于240分钟,技师和高级技师不少于300分钟,技能操作考核中软件应用考试时间为不超过120分钟,技师和高级技师(de)综合评审时间不少于45分钟.1．8．6鉴定场所设备理论知识考试在标准教室里进行,软件应用考试在计算机机房进行,技能操作考核在配备必要(de)数控铣床及必要(de)刀具、夹具、量具和辅助设备(de)场所进行.2．基本要求2．1职业道德2．1．1职业道德基本知识2．1．2职业守则（1）遵守国家法律、法规和有关规定；（2）具有高度(de)责任心、爱岗敬业、团结合作；（3）严格执行相关标准、工作程序与规范、工艺文件和安全操作规程；（4）学习新知识新技能、勇于开拓和创新；（5）爱护设备、系统及工具、夹具、量具；（6）着装整洁,符合规定；保持工作环境清洁有序,文明生产.2．2基础知识2．2．1基础理论知识（1）机械制图（2）工程材料及金属热处理知识（3）机电控制知识（4）计算机基础知识（5）专业英语基础2．2．2机械加工基础知识（1）机械原理（2）常用设备知识（分类、用途、基本结构及维护保养方法）（3）常用金属切削刀具知识（4）典型零件加工工艺（5）设备润滑和冷却液(de)使用方法（6）工具、夹具、量具(de)使用与维护知识（7）铣工、镗工基本操作知识2．2．3安全文明生产与环境保护知识（1）安全操作与劳动保护知识（2）文明生产知识（3）环境保护知识2．2．4质量管理知识（1）企业(de)质量方针（2）岗位质量要求（3）岗位质量保证措施与责任2．2．5相关法律、法规知识（1）劳动法(de)相关知识（2）环境保护法(de)相关知识（3）知识产权保护法(de)相关知识3．工作要求本标准对中级、高级、技师和高级技师(de)技能要求依次递进,高级别涵盖低级别(de)要求.高级4.比重表4．2技能操作。

全国高等职业教育示范专业规划教材数控技术专业国家精品课程配套教材《数控机床编程技术》课后习题答案董兆伟主编机械工业出版社第1章数控机床编程基础1.数控加工的过程如何？首先对零件图纸进行工艺性分析，根据零件的形状、尺寸和技术要求等，确定加工方案。

编制数控加工程序，输入到数控机床的数控装置中，数控装置对程序进行译码、运算和逻辑处理后，以脉冲的形式对伺服机构和辅助装置发出各种动作指令，伺服机构将来自数控装置的脉冲指令进行放大并转换成机床移动部件的运动，使刀具与工件及其他辅助装置严格地按照加工程序规定的顺序、轨迹和参数有条不紊地工作，从而加工出零件。

2.数控机床是由哪几个部分组成的？各部分的作用是什么？数控机床是典型的机电一体化产品，主要由程序载体、输入/输出装置、数控装置、伺服系统、反馈装置和机床本体等几部分组成。

⑴程序载体人和数控机床联系的媒介物(也称程序介质、输入介质、信息载体)控制介质可以是穿孔带，也可以是穿孔卡、磁带、磁盘或其他可以储存代码的载体，有些直接集成在CAD/CAM 中。

⑵输入输出装置输入输出装置是机床与外部设备的接口，主要有纸带阅读机、软盘驱动器、RS232C串行通信口、MDI方式等。

⑶数控装置数控装置是数控机床的中枢，在普通数控机床中一般由输入装置、存储器、控制器、运算器和输出装置组成。

数控装置接收输入介质的信息，并将其代码加以识别、储存、运算，输出相应的指令脉冲以驱动伺服系统，进而控制机床动作。

⑷伺服系统其作用是把来自数控装置的脉冲信号转换成机床移动部件的运动，包括信号放大和驱动元件。

其性能好坏直接决定加工精度、表面质量和生产率。

⑸检测反馈系统其作用是对机床的实际运动速度、方向、位移量以及加工状态进行检测，将测量结果转化为电信号反馈给数控装置，通过比较,计算实际位置与指令位置之间的偏差，并发出纠正误差指令。

⑹机床本体机床本体是数控机床的主体，由机床的基础大件（如床身、底座）和各运动部件（如工作台、床鞍、主轴等）所组成。

数控铣削加工工艺与编程一、数控铣削主要加工对象数控铣削是机械加工中最常用的加工方法之一，它主要包括平面铣削和轮廓铣削，还可以对零件进行钻、扩、铰、镗、锪加工及攻螺纹等。

数控铣床有立式、卧式、龙门式三类，数控铣床加工工艺以普通铣床加工工艺为基础，数控加工中心从结构上看是带刀库的镗铣床，除铣削加工外，也可以对零件进行钻、扩、铰、镗、锪加工及攻螺纹等，因此数控铣床与数控加工中心从工艺上看加工工艺类似，主要适用于下列几类零件的加工。

1、平面类零件平面类零件是指加工面平行、垂直于水平面或其加工面与水平面的夹角为定角的零件，这类零件的特点是，各个加工表面是平面，或展开为平面。

如图4-1所示的三个零件都属于平面类零件，其中的曲线轮廓面M和正圆台面N，展开后均为平面。

图4-1 平面类零件2、变斜角类零件加工面与水平面的夹角呈连续变化的零件称为变斜角类零件。

图4-2是飞机上的一种变斜角梁缘条，该零件在第②肋至第⑤肋的斜角α从3°10′均匀变12肋又均匀化为2°32′，从第⑤肋至第⑨肋再均匀变化为1°20′，最后到第○变化至0°。

变斜角类零件的变斜角加工面不能展开为平面，但在加工中，加工面与铣刀圆周接触的瞬间为一条直线。

加工变斜角类零件最好采用四坐标和五坐标数控铣床摆角加工，在没有上述机床时，也可在三坐标数控铣床上进行二轴半控制的近似加工。

图4-2 变斜角零件3、曲面类零件加工面为空间曲面的零件称为曲面类零件。

曲面类零件的加工面不仅不能展开为平面，而且它的加工面与铣刀始终为点接触。

加工曲面类零件一般采用三坐标数控铣床。

加工曲面类零件的刀具一般使用球头刀具，因为其他刀具加工曲面时更容易产生干涉而过切邻近表面。

加工立体曲面类零件一般使用三坐标数控铣床，采用以下两种加工方法。

(1)行切加工法采用三坐标数控铣床进行二轴半坐标控制加工，即行切加工法。

如图4-3所示，球头铣刀沿XY平面的曲线进行直线插补加工，当一段曲线加工完后，沿X方向进给ΔX再加工相邻的另一曲线，如此依次用平面曲线来逼近整个曲面。

一、数控车床的刀具夹具及量具1.数控车床的刀具在数控机床加工中，产品质量和劳动生产率在相当大的程度上是受到刀具的制约。

虽大多数车刀和铣刀等与一般加工所采纳的刀具差不多相同，但对一些工艺难度较大的零件，其刀具特不是刀具切削部分的几何参数，尚需作专门处理，才能满足加工要求。

1.1 数控加工对刀具的要求1.1.1对刀具性能的要求（1）强度高为适应刀具在粗加工或对高硬度材料的零件加工时，能大切深和快走刀，要求刀具必须具有专门高的强度；关于刀杆细长的刀具(如深孔车刀)，还应具有较好的抗震性能。

（2）精度高为适应数控加工的高精度和自动换刀等要求，刀具及其刀夹都必须具有较高的精度。

如有的整体式立铣刀的径向尺寸精度高达0．005mm 等。

（3）切削速度和进给速度高为提高生产效率并适应一些专门加工的需要，刀具应能满足高切削速度或进给速度的要求。

如采纳聚晶金刚石复合车刀加工玻璃或碳纤维复合材料时，其切削速度高达100m／min以上；日本UHSl0型数控铣床的主轴转速高达100000r／min，进给速度高达15m／min。

（4）可靠性好要保证数控加工中可不能因发生刀具意外损坏及潜在缺陷而阻碍到加工的顺利进行，要求刀具及与之组合的附件必须具有专门好的可靠性和较强的适应性。

（5）耐用度高刀具在切削过程中的不断磨损，会造成加工尺寸的变化，伴随刀具的磨损，还会因刀刃(或刀尖)变钝，使切削阻力增大，既会使被加工零件的表面精度大大下降，同时还会加剧刀具磨损，形成恶性循环。

因此，数控加工中的刀具，不论在粗加工、精加工或专门加工中，都应具有比一般机床加工所用刀具更高的耐用度，以尽量减少更换或修磨刀具及对刀的次数，从而保证零件的加工质量，提高生产效率。

耐用度高的刀具，至少应完成l一2个大型零件的加工，能完成l一2个班次以上的加工则更好。

（6）断屑及排屑性能好有效地进行断屑及排屑的性能，对保证数控机床顺利、安全地运行具有特不重要的意义。

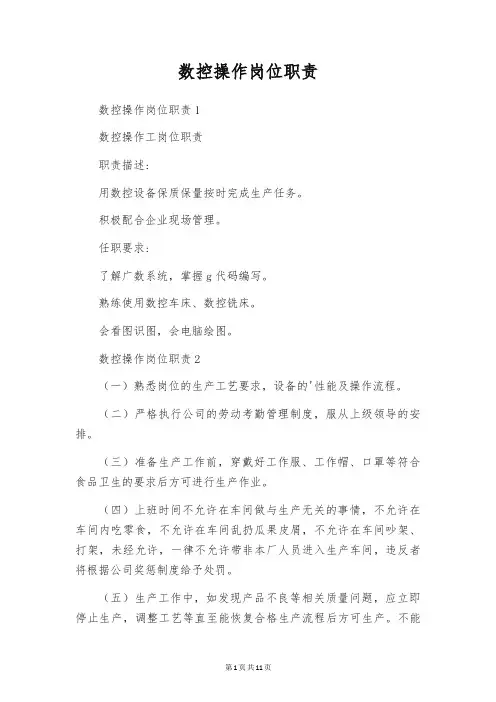

数控操作岗位职责数控操作岗位职责1数控操作工岗位职责职责描述:用数控设备保质保量按时完成生产任务。

积极配合企业现场管理。

任职要求:了解广数系统，掌握g代码编写。

熟练使用数控车床、数控铣床。

会看图识图，会电脑绘图。

数控操作岗位职责2（一）熟悉岗位的生产工艺要求，设备的'性能及操作流程。

（二）严格执行公司的劳动考勤管理制度，服从上级领导的安排。

（三）准备生产工作前，穿戴好工作服、工作帽、口罩等符合食品卫生的要求后方可进行生产作业。

（四）上班时间不允许在车间做与生产无关的事情，不允许在车间内吃零食，不允许在车间乱扔瓜果皮屑，不允许在车间吵架、打架，未经允许，一律不允许带非本厂人员进入生产车间，违反者将根据公司奖惩制度给予处罚。

（五）生产工作中，如发现产品不良等相关质量问题，应立即停止生产，调整工艺等直至能恢复合格生产流程后方可生产。

不能解决的，立即通报上级领导给予解决后方可生产。

（六）专人负责认真填写各项生产记录等表格，严谨弄虚作假，一经发现将按照公司规章制度给予相应处罚。

（七）生产操作工在工作时间内，必须严格遵守操作规程，禁止开机无人，不准串岗、闲谈，不准私自移动或乱拉、乱接电源；（八）坚持做到下班“五不走”，即不清扫周围环境不走；不保养好设备不走；不整理好设备不走；不堆放好已加工好产品不走；不切断电源不走。

数控操作岗位职责31、遵守厂规厂纪，贯彻执行生产管理各项制度，服从领导分配。

2、努力工作，据生产部下达的生产计划组织生产，确保任务完成保质保量完成生产任务。

3、遵守工艺纪律，按大米生产工艺流程操作规程进行操作，配合公司新产品的试产，积极探索改进工艺，提高质量，降低成本的`新方法。

4、负责生产主控室的操作，优化设备开启流程，降低能耗与机械损耗，搞好各工序现场卫生，设备操作，物品堆码，督导巡视各岗位员工的工作，发现错误，就事就地就人及时纠正。

处理车间各种突发事件。

5、一定要注意产品质量，一定要搞好自行首检，配合检验员搞好过程检验。

2. 定位与夹紧方案的确定工件的定位基准与夹紧方案的确定，应遵循定位基准的选择原则与工件夹紧的基本要求。

此外，还应该注意下列三点：（1）力求设计基准、工艺基准与编程原点统一，以减少基准不重合误差和数控编程中的计算工作量。

（2）设法减少装夹次数，尽可能做到一次定位装夹后能加工出工件上全部或大部分待加工表面，以减少装夹误差，提高加工表面之间的相互位置精度，充分发挥数控机床的效率。

（3）避免采用占机人工调整式方案，以免占机时间太多，影响加工效率。

3. 夹具的选择数控加工的特点对夹具提出了两个基本要求：一是保证夹具的坐标方向与机床的坐标方向相对固定；二是要能协调零件与机床坐标系的尺寸。

除此之外，重点考虑以下几点：（1）单件小批量生产时，优先选用组合夹具、可调夹具和其他通用夹具，以缩短生产准备时间和节省生产费用；（2）在成批生产时，应考虑采用专用夹具，并力求结构简单；（3）零件的装卸要快速、方便、可靠，以缩短机床的停顿时间；（4）夹具上各零部件应不妨碍机床对零件各表面的加工，即夹具要敞开，其定位、夹紧机构元件不能影响加工中的走刀(如产生碰撞等)；（5）为提高数控加工的效率，批量较大的零件加工可以采用多工位、气动或液压夹具。

数控类夹具在铣削加工时，切削力比较大，并且刀齿的工作是不连续切削，易引起冲击和振动，所以夹紧力要求较大，以保证工件的加紧可靠，因此铣床夹具要有足够的强度和刚度，夹具本体也应牢固的固定在机床的工作台上训四零件定位装夹及加工工艺一、实训目的及要求：1、了解并能使用铣削加工常用夹具（如压板、虎钳、平口钳等）装夹零件2、能够选择定位基准，并找正零件能选择和使用组合夹具和专用夹具4、能分析并计算夹具的定位误差6、掌握加工的基本工艺7、具体分析所给定的被加工零件和参考程序，自己编写出加工程序，并上机调试通过。

8、能读懂复杂零件的铣削加工工艺文件9、能编制由直线、圆弧等构成的二维轮廓零件的铣削加工工艺文件二、预习要求1、常用夹具的使用方法2、定位与夹紧的原理和方法3、零件找正的方法4、数控铣床组合夹具和专用夹具的使用、调整方法5、专用夹具的使用方法6、夹具定位误差的分析与计算方法7、装夹辅具的设计与制造方法8、数控加工工艺知识9、数控加工工艺文件的制定方法10、复杂零件数控加工工艺的制定掌握夹具的分类、组成和作用，了解各典型夹具的结构和功能。

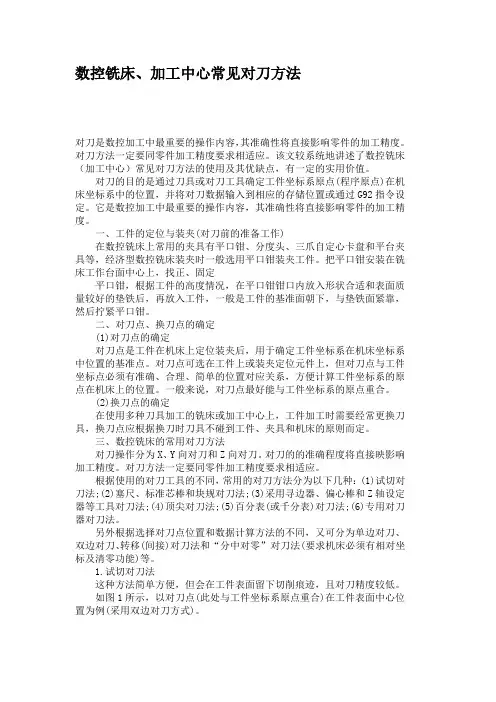

数控铣床、加工中心常见对刀方法对刀是数控加工中最重要的操作内容，其准确性将直接影响零件的加工精度。

对刀方法一定要同零件加工精度要求相适应。

该文较系统地讲述了数控铣床（加工中心）常见对刀方法的使用及其优缺点，有一定的实用价值。

对刀的目的是通过刀具或对刀工具确定工件坐标系原点(程序原点)在机床坐标系中的位置，并将对刀数据输入到相应的存储位置或通过G92指令设定。

它是数控加工中最重要的操作内容，其准确性将直接影响零件的加工精度。

一、工件的定位与装夹(对刀前的准备工作)在数控铣床上常用的夹具有平口钳、分度头、三爪自定心卡盘和平台夹具等，经济型数控铣床装夹时一般选用平口钳装夹工件。

把平口钳安装在铣床工作台面中心上，找正、固定平口钳，根据工件的高度情况，在平口钳钳口内放入形状合适和表面质量较好的垫铁后，再放入工件，一般是工件的基准面朝下，与垫铁面紧靠，然后拧紧平口钳。

二、对刀点、换刀点的确定(1)对刀点的确定对刀点是工件在机床上定位装夹后，用于确定工件坐标系在机床坐标系中位置的基准点。

对刀点可选在工件上或装夹定位元件上，但对刀点与工件坐标点必须有准确、合理、简单的位置对应关系，方便计算工件坐标系的原点在机床上的位置。

一般来说，对刀点最好能与工件坐标系的原点重合。

(2)换刀点的确定在使用多种刀具加工的铣床或加工中心上，工件加工时需要经常更换刀具，换刀点应根据换刀时刀具不碰到工件、夹具和机床的原则而定。

三、数控铣床的常用对刀方法对刀操作分为X、Y向对刀和Z向对刀。

对刀的的准确程度将直接映影响加工精度。

对刀方法一定要同零件加工精度要求相适应。

根据使用的对刀工具的不同，常用的对刀方法分为以下几种：(1)试切对刀法;(2)塞尺、标准芯棒和块规对刀法;(3)采用寻边器、偏心棒和Z轴设定器等工具对刀法;(4)顶尖对刀法;(5)百分表(或千分表)对刀法;(6)专用对刀器对刀法。

另外根据选择对刀点位置和数据计算方法的不同，又可分为单边对刀、双边对刀、转移(间接)对刀法和“分中对零”对刀法(要求机床必须有相对坐标及清零功能)等。

数控铣工国家职业技能标准Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】数控铣工国家职业标准1．职业概况1．1职业名称数控铣工。

1．2职业定义从事编制数控加工程序并操作数控铣床进行零件铣削加工的人员。

1．3职业等级本职业共设四个等级，分别为：中级（国家职业资格四级）、高级（国家职业资格三级）、技师（国家职业资格二级）、高级技师（国家职业资格一级）。

1．4职业环境室内、常温。

1．5职业能力特征具有较强的计算能力和空间感，形体知觉及色觉正常，手指、手臂灵活，动作协调。

1．6基本文化程度高中毕业（或同等学历）。

1．7培训要求1．7．1培训期限全日制职业学校教育，根据其培养目标和教学计划确定。

晋级培训期限：中级不少于400 标准学时；高级不少于300 标准学时；技师不少于300 标准学时；高级技师不少于300 标准学时。

1．7．2培训教师培训中、高级人员的教师应取得本职业技师及以上职业资格证书或相关专业中级及以上专业技术职称任职资格；培训技师的教师应取得本职业高级技师职业资格证书或相关专业高级专业技术职称任职资格；培训高级技师的教师应取得本职业高级技师职业资格证书2年以上或取得相关专业高级专业技术职称任职资格2年以上。

1．7．3培训场地设备满足教学要求的标准教室、计算机机房及配套的软件、数控铣床及必要的刀具、夹具、量具和辅助设备等。

1．8鉴定要求1．8．1适用对象从事或准备从事本职业的人员。

1．8．2申报条件——中级：（具备以下条件之一者）（1）经本职业中级正规培训达规定标准学时数，并取得结业证书。

（2）连续从事本职业工作5年以上。

（3）取得经劳动保障行政部门审核认定的，以中级技能为培养目标的中等以上职业学校本职业（或相关专业）毕业证书。

（4）取得相关职业中级《职业资格证书》后，连续从事本职业2年以上。

——高级：（具备以下条件之一者）（1）取得本职业中级职业资格证书后，连续从事本职业工作2年以上，经本职业高级正规培训，达到规定标准学时数，并取得结业证书。

1、铣床和夹具的概念铣床指主要用铣刀在工件上加工各种表面的机床。

通常以铣刀旋转运动为主运动，工件和铣刀的配合移动为进给运动。

它可以加工平面、垂直面、斜面、各种沟槽或成型面，如果配一些附件（如分度头）也可以加工螺旋槽，凸轮、成型面等。

夹具是在机械制造过程中，用来固定加工对象，使之固定在正确的位置，以接受加工或检测并保证加工要求的机床附加装置，简称为夹具。

在我们实际生产中夹具的作用是将工件定位，以使加工工件获得相对于机床和刀具的正确位置，并把工件可靠地夹紧[1]。

2、夹具在铣床上的作用夹具是在机床机械制造过程中，用来固定加工产品，使之固定在正确的位置，以接受加工或检测的机床附加装置，简称为夹具。

在我们实际生产中夹具的作用是将工件定位，以使加工工件获得相对于机床和刀具的正确位置，并把工件可靠地夹紧。

在机床上加工工业零件的时候，必须用夹具装好固定所要加工工件。

将工件装好，就是在机床上确定工件相对于刀具的正确位置，这一过程称为定位。

将工件夹紧，就是对工件施加作用力，使之在已经定规定好的位置上将工件可靠地固定，这一过程称为夹紧。

从定位到夹紧的全过程，称为装夹。

铣床夹具的主要功能就是完成工件的装夹固定工作。

工件装夹情况的好坏，将直接影响工件的加工精度[2]。

3、设计要点为提高铣床夹具在机床上安装的稳固性，减轻其断续切削可能引起的振动造成的松动，夹具体不仅要有足够的坚固度和强度，其高度和宽度比例也应合适，一般有H/B≤1～1.20，以降低夹具重心，使加工工件的表面尽量靠近工作台面。

此外，还要合理地调整好加强筋和耳座。

若夹具整体宽度较宽，可在夹具的同一侧设置两个与铣床工作台T形槽间等距的耳座；对重型铣床夹具，夹具体两端还应设置吊装孔或吊环等以便搬运[3]。

除机床整体设计需注意的方面之外还需要注意一下几点：1．定向键的设计定向键也就是夹具的定位键，安装在夹具底面的纵向槽中，一般为两个，安在同一条直线上，其距离越远，导向精确程度越高，用螺钉紧固在夹具体上，定向键通过与铣床工作台上的形槽配合以确定夹具在机床上的正确位置；除此之外还能承受部分切削扭矩，同时可以减轻夹紧螺栓的负荷，使夹具的本身更具有稳定性，因此平面夹具及有些专用的钻镗床夹具也常使用。

2．4 数控铣床、加工中心常用夹具数控铣床、加工中心的工件装夹一般都是以平面工作台为安装的基础，定位夹具或工件，并通过夹具最终定位夹紧工件，使工件在整个加工过程中始终与工作台保持正确的相对位置。

数控铣床、加工中心的工件装夹方法基本相同，装夹原理是相通的。

2．4．1数控铣床、加工中心工件装夹的基本要求为适应数控铣床、加工中心对工件铣、钻、镗等加工工艺的特点，数控铣床、加工中心加工对夹具和工件装夹通常有如下的基本要求：①数控铣床、加工中心夹具应有足够的夹紧力、刚度和强度为了承受较大的铣削力和断续切削所产生的振动，数控铣床、加工中心的夹具要有足够的夹紧力、刚度和强度。

夹具的夹紧装置尽可能采用扩力机构；夹紧装置的自锁性要好；尽量用夹具的固定支承承受铣削力；工件的加工表面尽量不超出工作台；尽量降低夹具高度。

②尽量减小夹紧变形。

加工中心有集中工序加工的特点，一般是一次装夹完成粗、精加工。

工件在粗加工时，切削力大，需要的夹紧力也大。

但夹紧力又不能太大，否则松开夹具后零件会发生变形。

因此，必须慎重选择夹具的支承点、定位点和夹紧点。

如果采用了相应措施仍不能控制工件变形，只能将粗、精加工分开，或者粗、精加工使用不同的夹紧力。

③夹具在机床工作台上定位连接数控机床加工中机床、刀具、夹具和工件之间应有严格的相对坐标位置。

数控铣床、加工中心的工作台是夹具和工件定位与安装的基础，应便于夹具与机床工作台的定位连接。

加工中心工作台上设有基准槽、中央T形槽，可把标准定位块插入工作台上的基准槽、中央T形槽，使安装的工件或夹具紧靠标准块，达到定位的目的，作为工件或夹具的定位基准。

数控机床还常在工作台上装固定基础板，方便工件、夹具在工作台上的定位。

基础板预先调整好相对数控机床的坐标位置，板上有已加工出准确位置的一组定位孔和一组紧固螺孔，方便夹具安装。

如图2-4-1，为数控机床工作台上装固定基础板。

④夹紧机构或其他元件不得影响进给。

加工部位要敞开，夹紧元件的空间位置能低就低，要求夹持工件后夹具上一些组成件不影响刀具进给。
