用CAD画图最快的方法

使用cad手机快速画图的技巧CAD手机快速看图经常会对一些电脑没装CAD软件的人员用到，因为他们经常要查看图纸。

接下来就是店铺精心整理的一些关于使用cad手机快速画图的技巧的相关资料，供你参考。

使用cad手机快速画图的技巧软件大小12.95M，我的是小米1s，安装了之后，图标是蓝底白字的。

打开软件后，主界面就直接呈现出来。

向右边轻轻一划，出来一个菜单，可以注册、登录、查看个人信息、反馈等。

但是我注册了之后，发现只有一个功能，那就是“摇一摇”来获得积分，积分现在好像没什么用，但是看着好像以后能兑换好东西，比较期待。

(注册时候的验证码太慢了，我点了2次才收到验证码)。

下面说说主界面，右上角有个“本地”按钮，按一下，就会出现手机里的内存卡列表，可以手动打开自己存放图纸的文件夹来查看图纸。

点击内存卡，出来内存卡里的文件夹，自己可以找到图纸文件夹。

文件夹后面有个空心的五角星，点一下可以收藏，下次可以非常方便的寻找到这个文件夹。

点击右上角的“放大镜”后，会出现查找界面，你只要记得图纸的一部分名字，就可以查找出来。

另外需要说的就是，如果关键字什么都不填，直接点击后面的查找按钮，软件会自动搜索手机里所有的dwg格式的图纸，然后列表显示出来，因为我的手机里没有图纸，所以它什么都搜不出来。

我打开了软件自带的一张图纸----样例图纸。

打开之后，全屏显示的图纸内容，用双指可以轻松的放大、缩小图纸，操作很平滑。

点一下右上角的菜单键，出来一个菜单，包含4个功能。

第一个是横竖屏切换，大家都懂，不用多说，需要注意的是，软件屏蔽了重力感应自动切换，只能手动切换。

第二个是全图，作用就是在你放大图纸后，点一下，就自动缩小图纸，恢复到预览模式。

这个功能很有用，在图纸上有多个分开的结构图时，可以方便的找到需要的结构图。

第三个是隐藏批注，作用是在图纸上隐藏自己添加的批注、文字、插入的照片或录音等。

再点一下，就可以显示出来。

第四个是删除批注，可以一键删除图纸上所有的自己添加的批注等。

初学CAD画图步骤详解简介CAD（计算机辅助设计）是一种广泛应用于工程设计、建筑设计、机械设计等领域的技术。

对于初学者来说，掌握CAD的基本画图步骤是非常重要的。

本文将为您详细介绍初学CAD画图的步骤。

步骤一：创建新文件打开CAD软件后，首先需要创建一个新的文件来进行画图。

在菜单栏中选择“文件”，然后选择“新建”或者使用快捷键“Ctrl + N”来创建新文件。

步骤二：设置图纸尺寸和比例在创建新文件后，您需要设置图纸的尺寸和比例。

在CAD中，可以选择常用的标准尺寸，也可以自定义尺寸。

在菜单栏中选择“格式”，然后选择“图纸设置”来进行尺寸和比例的设置。

根据您的需要，选择合适的尺寸和比例。

步骤三：绘制基本图形一般而言，CAD画图的基础是一些基本图形，如直线、矩形、圆形等。

在CAD 中，绘制基本图形的方式有多种。

下面以绘制直线为例进行说明。

1.在工具栏中选择“直线”工具，或者使用快捷键“L”。

2.在图纸上点击鼠标左键确定直线的起点。

3.移动鼠标并点击鼠标左键来确定直线的终点。

4.按下“Enter”键或者右键来结束绘制直线。

绘制其他基本图形的步骤类似，只需选择不同的工具即可。

步骤四：编辑图形在绘制完基本图形后，您可能需要调整、编辑或者修改图形的一些细节。

在CAD中，有许多编辑工具可以帮助您完成这些操作。

下面介绍一些常用的编辑操作：•移动图形：选择要移动的图形，然后使用“移动”工具来将图形移动到新的位置。

•缩放图形：选择要缩放的图形，然后使用“缩放”工具来调整图形的大小。

•旋转图形：选择要旋转的图形，然后使用“旋转”工具来将图形旋转到合适的角度。

•删除图形：选择要删除的图形，然后使用“删除”工具来删除选中的图形。

步骤五：添加文字和注释在CAD中，您可以添加文字和注释来解释图形的含义或者提供额外的信息。

下面介绍如何添加文字和注释：1.选择“文字”工具，或者使用快捷键“T”。

2.在图纸上点击鼠标左键确定文字的起点。

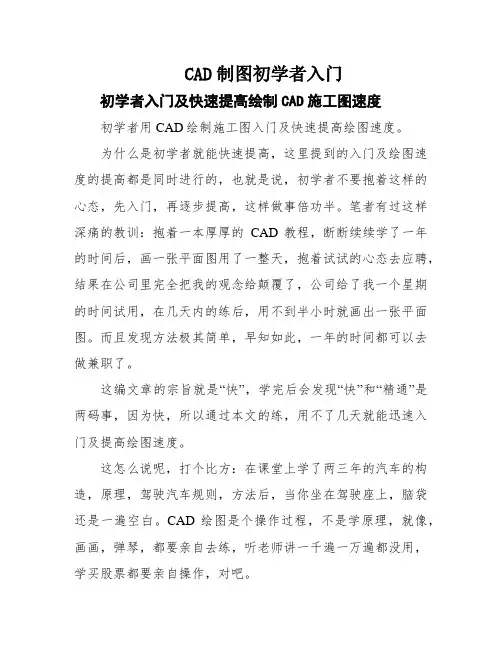

CAD制图初学者入门初学者入门及快速提高绘制CAD施工图速度初学者用CAD绘制施工图入门及快速提高绘图速度。

为什么是初学者就能快速提高，这里提到的入门及绘图速度的提高都是同时进行的，也就是说，初学者不要抱着这样的心态，先入门，再逐步提高，这样做事倍功半。

笔者有过这样深痛的教训：抱着一本厚厚的CAD教程，断断续续学了一年的时间后，画一张平面图用了一整天，抱着试试的心态去应聘，结果在公司里完全把我的观念给颠覆了，公司给了我一个星期的时间试用，在几天内的练后，用不到半小时就画出一张平面图。

而且发现方法极其简单，早知如此，一年的时间都可以去做兼职了。

这编文章的宗旨就是“快”，学完后会发现“快”和“精通”是两码事，因为快，所以通过本文的练，用不了几天就能迅速入门及提高绘图速度。

这怎么说呢，打个比方：在课堂上学了两三年的汽车的构造，原理，驾驶汽车规则，方法后，当你坐在驾驶座上，脑袋还是一遍空白。

CAD绘图是个操作过程，不是学原理，就像，画画，弹琴，都要亲自去练，听老师讲一千遍一万遍都没用，学买股票都要亲自操作，对吧。

关于初学者首先要有电脑根蒂根基知识，知道甚么是“新建、保存，复制，粘贴，撤销，键盘操纵，鼠标操纵，打字等等。

”别的一个就是要明白工程制图的知识，会看平面图，知道甚么是“轴线，尺寸，墙体，门窗，比例，正交，对称轴，角度，圆弧，垂直，端点”等等。

后面都会用到这些知识，另有尺寸的计较，真正的画图过程当中有良多需求进行尺寸的计较的。

有良多的返工都是计较错了。

这些可以在网高低载自己看看，或者你已经在学校里学会了，这里就不多讲了。

目前开始进修CAD绘制施工图吧。

目次练惯用的平面安置图（把图打印出来放在桌面，或另开启一个窗口）CAD命令的作用不是唯一性，画出某一图形的方法也不是唯一性，就造成初学者的混乱，所以不先介绍命令，而是一步一步示范画图，初学者严格按照介绍的步骤画，画熟练后再变通，再去学命令的其他作用，形成自己的惯。

第一章使用AutoCAD 提高绘图效率的途径和技法一、遵循一定的作图原则为了提高作图速度，用户最好遵循如下的作图原则：1．作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。

2．绘图始终使用1：1比例。

为改变图样的大小，可在打印时于图纸空间内设置不同的打印比例。

3．为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制（BYLAYER）。

4．需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。

5．不要将图框和图形绘在同一幅图中，应在布局（LAYOUT）中将图框按块插入，然后打印出图。

6．对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。

7．将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中（即另存为*.DWF文件），以后绘制新图时，可在创建新图形向导中单击"使用模板"来打开它，并开始绘图。

二、选用合适的命令用户能够驾驭AutoCAD，是通过向它发出一系列的命令实现的。

AutoCAD接到命令后，会立即执行该命令并完成其相应的功能。

在具体操作过程中，尽管可有多种途径能够达到同样的目的，但如果命令选用得当，则会明显减少操作步骤，提高绘图效率。

下面仅列举了几个较典型的案例。

1．生成直线或线段（1）在AutoCAD中，使用LINE、XLINE、RAY、PLINE、MLINE命令均可生成直线或线段，但唯有LINE命令使用的频率最高，也最为灵活。

（2）为保证物体三视图之间"长对正、宽相等、高平齐"的对应关系，应选用XLINE和RAY 命令绘出若干条辅助线，然后再用TRIM剪截掉多余的部分。

（3）欲快速生成一条封闭的填充边界，或想构造一个面域，则应选用PLINE命令。

用PLINE 生成的线段可用PEDIT命令进行编辑。

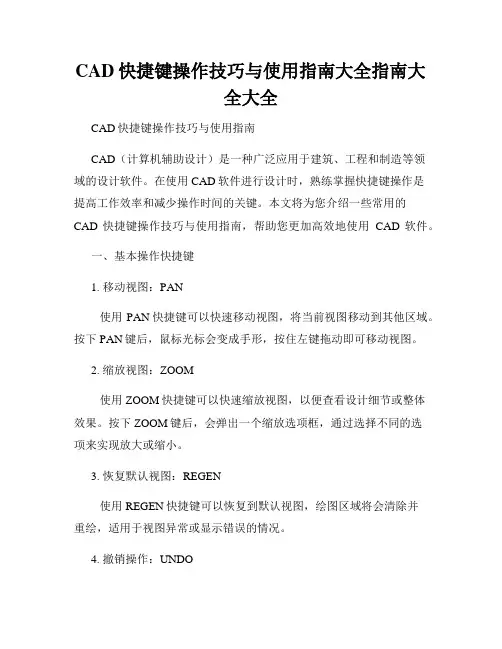

CAD快捷键操作技巧与使用指南大全指南大全大全CAD快捷键操作技巧与使用指南CAD（计算机辅助设计）是一种广泛应用于建筑、工程和制造等领域的设计软件。

在使用CAD软件进行设计时，熟练掌握快捷键操作是提高工作效率和减少操作时间的关键。

本文将为您介绍一些常用的CAD快捷键操作技巧与使用指南，帮助您更加高效地使用CAD软件。

一、基本操作快捷键1. 移动视图：PAN使用PAN快捷键可以快速移动视图，将当前视图移动到其他区域。

按下PAN键后，鼠标光标会变成手形，按住左键拖动即可移动视图。

2. 缩放视图：ZOOM使用ZOOM快捷键可以快速缩放视图，以便查看设计细节或整体效果。

按下ZOOM键后，会弹出一个缩放选项框，通过选择不同的选项来实现放大或缩小。

3. 恢复默认视图：REGEN使用REGEN快捷键可以恢复到默认视图，绘图区域将会清除并重绘，适用于视图异常或显示错误的情况。

4. 撤销操作：UNDO使用UNDO快捷键可以撤销上一次的操作，一次可以撤销多次操作。

按下UNDO键后，CAD软件会反转上一次操作的效果。

5. 重做操作：REDO使用REDO快捷键可以重做已撤销的操作，恢复到未撤销前的状态。

按下REDO键后，CAD软件会重新应用上一次撤销的操作。

6. 选择对象：SELECT使用SELECT快捷键可以快速选择单个或多个对象。

按下SELECT键后，鼠标光标会变成一个选择框，拖动选择框来选择对象。

二、绘图常用快捷键1. 直线绘图：L使用L快捷键可以快速绘制直线。

按下L键后，再点击绘图起点和终点即可完成直线的绘制。

2. 多段线绘图：PL使用PL快捷键可以绘制带有多个拐角的折线。

按下PL键后，再点击每个折点即可完成多段线的绘制。

3. 圆绘图：C使用C快捷键可以绘制圆形。

按下C键后，再点击圆心和半径即可完成圆的绘制。

4. 矩形绘图：REC使用REC快捷键可以绘制矩形。

按下REC键后，再点击两个对角线端点即可完成矩形的绘制。

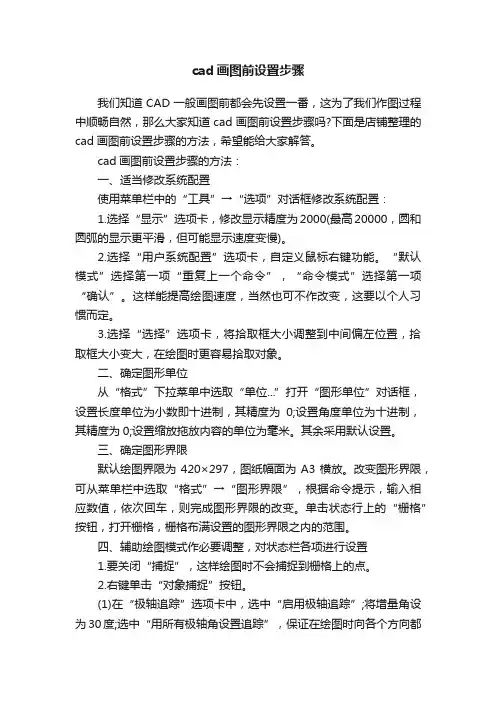

cad画图前设置步骤我们知道CAD一般画图前都会先设置一番，这为了我们作图过程中顺畅自然，那么大家知道cad画图前设置步骤吗?下面是店铺整理的cad画图前设置步骤的方法，希望能给大家解答。

cad画图前设置步骤的方法：一、适当修改系统配置使用菜单栏中的“工具”→“选项”对话框修改系统配置：1.选择“显示”选项卡，修改显示精度为2000(最高20000，圆和圆弧的显示更平滑，但可能显示速度变慢)。

2.选择“用户系统配置”选项卡，自定义鼠标右键功能。

“默认模式”选择第一项“重复上一个命令”，“命令模式”选择第一项“确认”。

这样能提高绘图速度，当然也可不作改变，这要以个人习惯而定。

3.选择“选择”选项卡，将拾取框大小调整到中间偏左位置，拾取框大小变大，在绘图时更容易拾取对象。

二、确定图形单位从“格式”下拉菜单中选取“单位...”打开“图形单位”对话框，设置长度单位为小数即十进制，其精度为0;设置角度单位为十进制，其精度为0;设置缩放拖放内容的单位为毫米。

其余采用默认设置。

三、确定图形界限默认绘图界限为420×297，图纸幅面为A3横放。

改变图形界限，可从菜单栏中选取“格式”→“图形界限”，根据命令提示，输入相应数值，依次回车，则完成图形界限的改变。

单击状态行上的“栅格”按钮，打开栅格，栅格布满设置的图形界限之内的范围。

四、辅助绘图模式作必要调整，对状态栏各项进行设置1.要关闭“捕捉”，这样绘图时不会捕捉到栅格上的点。

2.右键单击“对象捕捉”按钮。

(1)在“极轴追踪”选项卡中，选中“启用极轴追踪”;将增量角设为30度;选中“用所有极轴角设置追踪”，保证在绘图时向各个方向都能出现追踪线。

(2)在“对象捕捉”选项卡中，将端点、中点、圆心、象限点、交点、垂足、切点这7个常用的选中，在绘图时若感觉捕捉点太多，出现互相干涉现象，可随时关闭多余的捕捉点，若有时需要用到特殊捕捉点，可利用“对象捕捉工具栏”中的临时捕捉点进行捕捉。

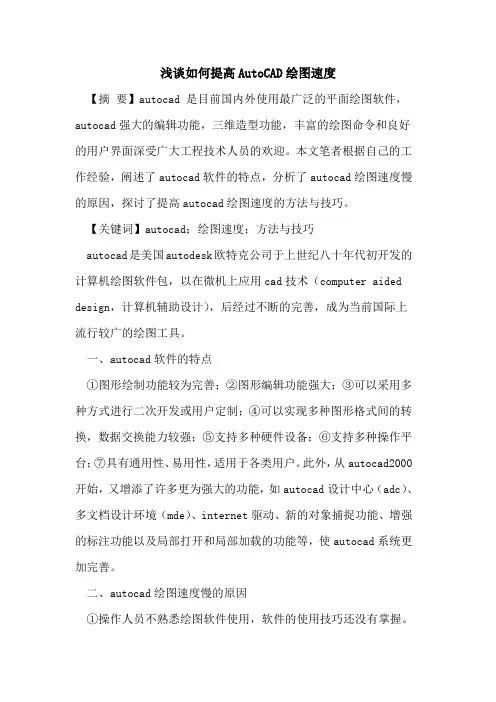

浅谈如何提高AutoCAD绘图速度【摘要】autocad 是目前国内外使用最广泛的平面绘图软件，autocad强大的编辑功能，三维造型功能，丰富的绘图命令和良好的用户界面深受广大工程技术人员的欢迎。

本文笔者根据自己的工作经验，阐述了autocad软件的特点，分析了autocad绘图速度慢的原因，探讨了提高autocad绘图速度的方法与技巧。

【关键词】autocad；绘图速度；方法与技巧autocad是美国autodesk欧特克公司于上世纪八十年代初开发的计算机绘图软件包，以在微机上应用cad技术（computer aided design，计算机辅助设计），后经过不断的完善，成为当前国际上流行较广的绘图工具。

一、autocad软件的特点①图形绘制功能较为完善；②图形编辑功能强大；③可以采用多种方式进行二次开发或用户定制；④可以实现多种图形格式间的转换，数据交换能力较强；⑤支持多种硬件设备；⑥支持多种操作平台；⑦具有通用性、易用性，适用于各类用户。

此外，从autocad2000开始，又增添了许多更为强大的功能，如autocad设计中心（adc）、多文档设计环境（mde）、internet驱动、新的对象捕捉功能、增强的标注功能以及局部打开和局部加载的功能等，使autocad系统更加完善。

二、autocad绘图速度慢的原因①操作人员不熟悉绘图软件使用，软件的使用技巧还没有掌握。

②庞大的数据量，使的微机在绘制这种图件时，数据的输入、贮存，重新生成图形等过程速度很慢。

③重复编辑，如对责任栏、图例、勘探工程符号、水化学符号等常用部分和固定不变部分的重复编辑等。

三、提高autocad绘图速度的方法与技巧1.准备工作要充分使用autocad绘图前一些准备工作是非常必要的。

如标注样式、设置图层、线型、单位格式、目标捕捉、图形界限等。

很多重复性的工作则可以预先在模板图如acad.dwt中做好，做新图时拿来使用即可。

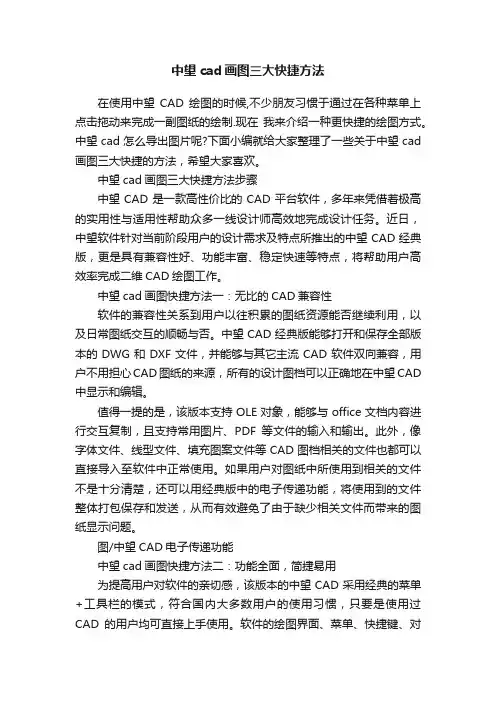

中望cad画图三大快捷方法在使用中望CAD 绘图的时候,不少朋友习惯于通过在各种菜单上点击拖动来完成一副图纸的绘制.现在我来介绍一种更快捷的绘图方式。

中望cad怎么导出图片呢?下面小编就给大家整理了一些关于中望cad 画图三大快捷的方法，希望大家喜欢。

中望cad画图三大快捷方法步骤中望CAD是一款高性价比的CAD平台软件，多年来凭借着极高的实用性与适用性帮助众多一线设计师高效地完成设计任务。

近日，中望软件针对当前阶段用户的设计需求及特点所推出的中望CAD经典版，更是具有兼容性好、功能丰富、稳定快速等特点，将帮助用户高效率完成二维CAD绘图工作。

中望cad画图快捷方法一：无比的CAD兼容性软件的兼容性关系到用户以往积累的图纸资源能否继续利用，以及日常图纸交互的顺畅与否。

中望CAD经典版能够打开和保存全部版本的DWG和DXF文件，并能够与其它主流CAD软件双向兼容，用户不用担心CAD图纸的来源，所有的设计图档可以正确地在中望CAD 中显示和编辑。

值得一提的是，该版本支持OLE对象，能够与office文档内容进行交互复制，且支持常用图片、PDF等文件的输入和输出。

此外，像字体文件、线型文件、填充图案文件等CAD图档相关的文件也都可以直接导入至软件中正常使用。

如果用户对图纸中所使用到相关的文件不是十分清楚，还可以用经典版中的电子传递功能，将使用到的文件整体打包保存和发送，从而有效避免了由于缺少相关文件而带来的图纸显示问题。

图/中望CAD电子传递功能中望cad画图快捷方法二：功能全面，简捷易用为提高用户对软件的亲切感，该版本的中望CAD采用经典的菜单+工具栏的模式，符合国内大多数用户的使用习惯，只要是使用过CAD的用户均可直接上手使用。

软件的绘图界面、菜单、快捷键、对话框使用方法基本相同。

更为重要是的，中望CAD经典版的绘图功能齐备，满足了日常的绘图设计需求。

同时，捕捉、栅格、动态显示等辅助绘图功能也将为用户提供更多的便捷，提高设计效率;在三维绘图方面，该版本可以进行基本的实体和网格建模设计，并且具有简易的渲染功能，能够赋予图形材质和光照，让效果更加真实。

AutoCAD画图技‎巧一、Au‎t‎o CAD表格制作‎‎AutoC‎A D尽‎管有强大的图‎形功能，‎但表格处理‎功能相对较‎弱，而在‎实际工作中，‎往往需‎要在AutoC‎A D‎中制作各种表格，‎如‎工程数量表等，如何‎高效制作表格，是一个‎很实用的问题。

‎‎在AutoCA‎D环‎境下用手工画线‎方法绘‎制表格，然后‎，再在表‎格中填写文‎字，不但效‎率低下，‎而且，很难精‎确控制‎文字的书写位置‎，文‎字排版也很成问题‎。

‎尽管Au toCAD‎支持对象链接与嵌入，‎可以插入Word或‎E‎x cel表格，但‎是一‎方面修改起来不‎是很方‎便，一点小小‎的修改就‎得进入Wo‎r d或Ex‎c el，‎修改完成后，‎又得退‎回到Aut oC‎A D‎，另一方面，一些‎特‎殊符号如一级钢筋符‎号以及二级钢筋符号等‎，在Word或Ex‎c‎e l中很难输入，‎那么‎有没有两全其美‎的方法‎呢，经过探索‎，可以这‎样较好解决‎：先在Ex‎c el中‎制完表格，复‎制到剪‎贴板，然后再在‎A u‎t oCAD环境下‎选‎择edit菜单中的‎P aste spec‎i al，选择作为A‎u‎t oCAD En‎t i‎t ies，确定‎以后，‎表格即转化成‎A uto‎C AD 实体‎，用exp‎l ode‎打开，即可以‎编辑其‎中的线条及方字‎，非‎常方便。

‎二‎、在Word文档中‎插入AutoCAD图‎形Word‎文‎档制作中，往往需‎要各‎种插图，Wor‎d绘图‎功能有限，特‎别是复杂‎的图形，该‎缺点更加明‎显，Au‎t oCAD是‎专业绘‎图软件，功能强‎大，‎很适合绘制比较复‎杂‎的图形，用Auto‎C AD绘制好图形，然‎后插入Word制作‎复‎合文档是解决问题‎的好‎办法，可以用A‎u to‎C AD提供的‎E XPO‎R T功能先‎将Auto‎c AD图‎形以BMP或‎W MF‎等格式输出，然‎后插‎入Word文档，‎也‎可以先将AutoC‎A D图形拷贝到剪贴板‎，再在Wor d文档‎中‎粘贴。

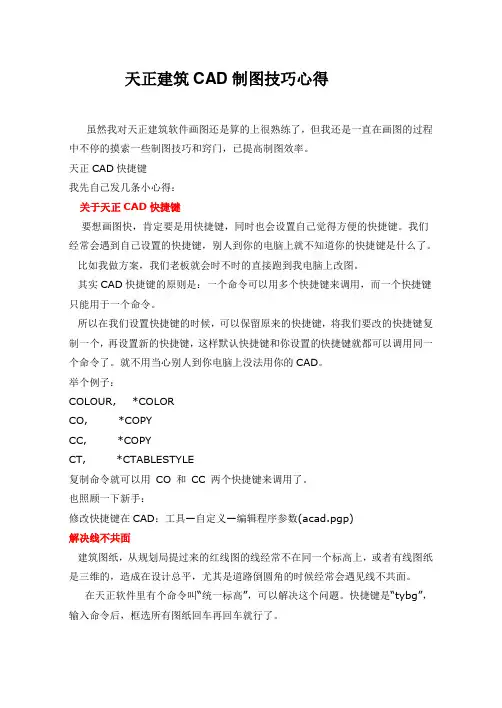

天正建筑CAD制图技巧心得虽然我对天正建筑软件画图还是算的上很熟练了，但我还是一直在画图的过程中不停的摸索一些制图技巧和窍门，已提高制图效率。

天正CAD快捷键我先自己发几条小心得：关于天正CAD快捷键要想画图快，肯定要是用快捷键，同时也会设置自己觉得方便的快捷键。

我们经常会遇到自己设置的快捷键，别人到你的电脑上就不知道你的快捷键是什么了。

比如我做方案，我们老板就会时不时的直接跑到我电脑上改图。

其实CAD快捷键的原则是：一个命令可以用多个快捷键来调用，而一个快捷键只能用于一个命令。

所以在我们设置快捷键的时候，可以保留原来的快捷键，将我们要改的快捷键复制一个，再设置新的快捷键，这样默认快捷键和你设置的快捷键就都可以调用同一个命令了。

就不用当心别人到你电脑上没法用你的CAD。

举个例子：COLOUR, *COLORCO, *COPYCC, *COPYCT, *CTABLESTYLE复制命令就可以用CO 和CC 两个快捷键来调用了。

也照顾一下新手：修改快捷键在CAD：工具—自定义—编辑程序参数(acad.pgp)解决线不共面建筑图纸，从规划局提过来的红线图的线经常不在同一个标高上，或者有线图纸是三维的，造成在设计总平，尤其是道路倒圆角的时候经常会遇见线不共面。

在天正软件里有个命令叫“统一标高”，可以解决这个问题。

快捷键是“tybg”，输入命令后，框选所有图纸回车再回车就行了。

ctrl+shift+c（指定基点复制），ctrl+shift+v（粘贴为块）这也是我比较常用的两个命令，ctrl+shift+c（指定基点复制），在复制的时候会让你指定基点，在粘贴的时候就以这个基点粘贴定位，要在两个CAD文件之间复制的时候用起来比较方便，一次到位，不用再先粘贴还要去移动一次。

ctrl+shift+v（粘贴为块），在粘贴的时候用ctrl+shift+v，可以直接将要粘贴的对象在粘贴的同时变成块ctrl+shift+v（粘贴为块），在粘贴的时候用ctrl+shift+v，可以直接将要粘贴的对象在粘贴的同时变成块。

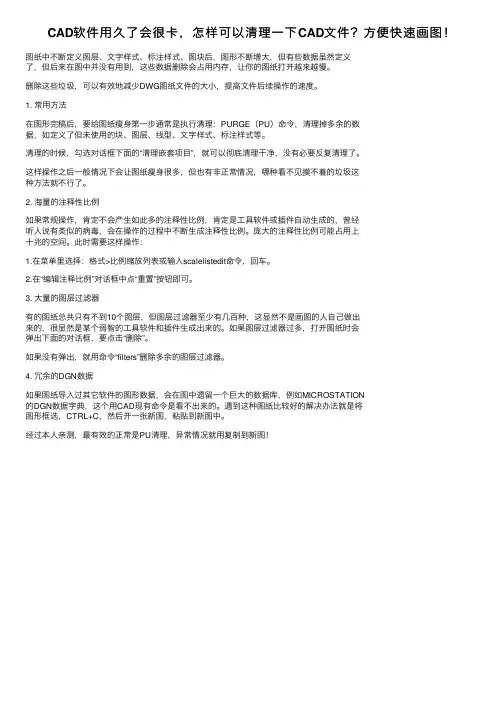

CAD软件⽤久了会很卡，怎样可以清理⼀下CAD⽂件？⽅便快速画图！图纸中不断定义图层、⽂字样式、标注样式、图块后，图形不断增⼤，但有些数据虽然定义了，但后来在图中并没有⽤到，这些数据删除会占⽤内存，让你的图纸打开越来越慢。

删除这些垃圾，可以有效地减少DWG图纸⽂件的⼤⼩，提⾼⽂件后续操作的速度。

1. 常⽤⽅法在图形完稿后，要给图纸瘦⾝第⼀步通常是执⾏清理：PURGE（PU）命令，清理掉多余的数据，如定义了但未使⽤的块、图层、线型、⽂字样式、标注样式等。

清理的时候，勾选对话框下⾯的“清理嵌套项⽬”，就可以彻底清理⼲净，没有必要反复清理了。

这样操作之后⼀般情况下会让图纸瘦⾝很多，但也有⾮正常情况，哪种看不见摸不着的垃圾这种⽅法就不⾏了。

2. 海量的注释性⽐例如果常规操作，肯定不会产⽣如此多的注释性⽐例，肯定是⼯具软件或插件⾃动⽣成的，曾经听⼈说有类似的病毒，会在操作的过程中不断⽣成注释性⽐例。

庞⼤的注释性⽐例可能占⽤上⼗兆的空间。

此时需要这样操作：1.在菜单⾥选择：格式>⽐例缩放列表或输⼊scalelistedit命令，回车。

2.在“编辑注释⽐例”对话框中点“重置”按钮即可。

3. ⼤量的图层过滤器有的图纸总共只有不到10个图层，但图层过滤器⾄少有⼏百种，这显然不是画图的⼈⾃⼰做出来的，很显然是某个弱智的⼯具软件和插件⽣成出来的。

如果图层过滤器过多，打开图纸时会弹出下⾯的对话框，要点击“删除”。

如果没有弹出，就⽤命令“filters”删除多余的图层过滤器。

4. 冗余的DGN数据如果图纸导⼊过其它软件的图形数据，会在图中遗留⼀个巨⼤的数据库，例如MICROSTATION的DGN数据字典，这个⽤CAD现有命令是看不出来的。

遇到这种图纸⽐较好的解决办法就是将图形框选，CTRL+C，然后开⼀张新图，粘贴到新图中。

经过本⼈亲测，最有效的正常是PU清理，异常情况就⽤复制到新图！。

cad怎么画CAD是一种计算机辅助设计软件，可以用来创建、修改和优化各种图形、图表和设计。

CAD的使用非常广泛，包括建筑、机械、航空航天和汽车等工业领域，因此学会使用CAD是非常有用的技能。

本文将介绍如何使用CAD进行绘图，让您快速入门。

一、CAD的基础操作1. 打开CAD软件，进入绘图界面。

2. 熟悉CAD的基本界面，如菜单栏、工具栏、命令窗口和绘图区域。

可以通过单击窗口上方的图标或使用快捷键来打开或关闭这些元素。

3. 选择适当的绘图单位。

CAD的绘图单位可以是英寸、毫米、厘米或米等单位，根据需要选择合适的单位。

4. 绘制基本几何图形，如直线、圆、矩形和多边形等。

可以通过菜单栏或工具栏选择相应的画图工具，使用鼠标将图形绘制在绘图区域中。

5. 使用CAD的编辑工具对图形进行修改和调整。

如移动、缩放、旋转、镜像和对称等操作。

6. 添加文本和注释，通过CAD的文本工具来添加文本或标记。

可以选择字体、大小、颜色和对齐方式等选项。

7. 对图形进行分组和排列，通过CAD的分组和管理工具对图形进行分组和排序，使绘图更加清晰和方便。

二、CAD的高级操作1. 使用CAD的块设计器来创建块。

块是一些常用的图形或元素的组合，可以重复使用，提高工作效率。

2. 使用CAD的图层管理器来创建和管理不同的图层，在不同的图层上绘制不同的元素。

3. 通过命令窗口使用CAD的高级命令来绘制复杂图形，如椭圆、曲线和样条等。

4. 使用CAD的渲染功能来创建效果更好的图形，如给建筑物添加纹理和材料，使其更加逼真。

5. 通过CAD的打印和导出功能将绘图输出到不同的格式和媒介上，如将图形输出为PDF文件或打印到纸质上。

三、常见问题和注意事项1. 操作过程中要注意命令的输入方式和语法，确保正确的命令可以执行。

可以通过CAD的帮助文件或网上资源来了解命令的使用方法和示例。

2. 在绘制复杂图形时，可以使用CAD的工具栏或快捷键来缩放、平移和旋转绘图区域，使绘图更加方便和精确。

CAD CAXA快速画装配图本文所用作图方法并非正规作图方法，对于毕业设计画图难的同学，值得参考
过程大概：将要画的装配图拍成图片导入到CAD、CAXA中，然后再根据图片中的线段进行描图。

具体过程：
1.把你要话的装配图拍成图片，最好拍的时候像素要高一些
2.将拍摄好的图片放在修图软件中修图，让图片中的竖线垂直，横线水平，如果由于拍摄问题线段不是直线，也将其修正成直线，另外也可对图片进行旋转、调节亮度等操作，只要膝盖过的图片在CAD、CAXA中作图方便即可。

（我用的是Adobe Photoshop CS4）
3.导入CAD、CAXA中：
在CAD中，直间粘贴复制图片到cad中即可（我用的是CAD 2007）
在caxa中，编辑——插入对象——Microsoft Word 图片（我只会这一种导入方法）
4.将图片中的线段照着画出来就行了，具体的就不用我说该怎么样画了把。

还有就是把装配图比例改过来，先改后改都行。

提高CAD作图速度的几个方法1、命令别名用命令别名画图确实是个提高速度的好方法，因为你可以左右手同时开工。

我想，大家也许都在网上看到过诸如CAD命令别名一览表之类的文章，其实，你根本美必要去下载那一览表，因为他已经存在于你的电脑上了。

在Cad安装目录/Support目录下有一个acad.pgp文件，里面有你想要的一切命令别名。

2、左手键也许你已经知道在acad.pgp文件中定义你自己的命令别名，但你可曾想过将你常用的命令别名全改到键盘的左手区呢？例如，按照“3A, *3DAR RAY”的格式，输入“FF,*LINE”，保存，重新启动CAD，这是，只要输入“ff空格”就可以画出一条直线，怎么样，比你输入“l空格”要快一些吧！哦，错！是成倍提高。

注意：在改命令别名的时候，不要更改系统默认的命令别名，既让你的命令别名和系统默认的命令别名同时存在，否则，别人用你的电脑时就只好回到原始社会了。

这是我常用的一些命令别名（仅供参考，各人根据自己情况而定）：AC, *AI_MOLCAD, *ATTEDITAG, *ALIGNCA, *CALCC, *COPYCLIPCD, *LISTCF, *CHAMFERCT, *CUTCLIPCR, *COLORDA, *DIMANGULARDD, *OFFSETDR, *DIMRADIUS DT, *DIST EE, *LINETYPE ER, *LAYER ES, *ELLIPSE FC, *POLYGON FD, *OPENFF, *LINE FG, *PLINE FT, *FILTER GG, *MOVE GS, *MATCHPROP N, *NEW REE, *RENAME RA, *RAYRD, *REDO RT, *ROTATE SA, *SAVEAS SS, *QSAVE ST, *STYLE SD, *DDSELECT TB, *TOOLBAR TT, *MTEXTT, *TEXTV, *UVV, *PASTECLIPWW, *MIRRORXX, *XLINEQQ, *PURGE3、简化部分命令在绘图时，我们经常遇到这样的问题：在将两根直线合并为一根多段线时，要执行如下操作：pe－空格－选择对象－（系统提示是否转化为多段线）－Y－空格－J－空格－选择对象，是不是很麻烦？又如你要进入对象坐标系，要执行如下操作：ucs－空格－n－空格－ob－空格－选择对象。

cad快速画图的实用技巧步骤详解学习CAD画图其实是有很多技巧的，那么大家知道cad快速画图的实用技巧吗?下面是店铺整理的cad快速画图的实用技巧的方法，希望能给大家解答。

cad快速画图的实用技巧1.作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。

2.绘图始终使用1：1比例。

为改变图样的大小，可以在打印时于图纸空间内设置不同的打印比例。

3.为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对的颜色、线型及线宽都应由图层控制(LAYER)。

4.需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。

5.不要将图框和图形绘在同一幅图中，应在布局(LAYOUT)中将图框按块插入，然后打印出图。

6.对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。

7.将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中(即另存为*.DWF)，以后绘制新图时，可以创建新图形向导中单击“使用模板”来打开它，并开始绘图。

使用cad画图的基本步骤1.建立图层，包括图层名称、线宽、颜色、线型，如果没有需要的线型，单击“加载”按钮，可以先加载你所需要的线型，建立图中需要的所有图层。

2.确定表达方案，开始画图，选择要画线型的图层，一般是先画中心线，确定基准，然后依次画完不同线型的图形，必要时用修剪等的按钮来完成图形。

3.剖面线的添加。

首先选择剖面类型，角度，比例，然后选择剖面。

4.尺寸标注，包括基本尺寸及基本公差，形位公差，粗糙度，剖面符号。

5.编写技术要求。

6.添加图框及标题栏，如果是装配图还有标注零部件序号及明细表cad快速画图的作图原则1.作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。

2.绘图始终使用1：1比例。

为改变图样的大小，可以在打印时于图纸空间内设置不同的打印比例。

{转}~~~cad快速做图经验~~ 1.自定义快捷键。

玩魔兽的朋友肯定知道快捷键的魔力。

如果你玩魔兽且APM在160以上，肯定会知道自定义快捷键的好处。

据经验，一般人不相信这有什么好处。

我寝室的同学开始都不信我，在我的再三劝告下才勉强自定义了两三个命令，一天之后就说要请我吃饭了～～把常用的命令定义到你熟悉、顺手的键上吧，肯定能提高画图的效率。

在菜单中的位置：工具》自定义》键盘注意:不能直接定义字母和数字，要加ctrl。

如：把画直线的快捷键定义成ctrl ＋2，或ctrl＋aF2----F12是可以直接定义的。

如把移动的快捷键定义成 F2F1是打开帮助菜单，不能重新定义。

另外，鸿业工具栏中的命令也是可以定义成快捷方式的～～不妨试下2.鼠标右键选中内容点击鼠标右键会有一个菜单（其实不选任何内容点也有一个，不过内容有点不同）这里面的命令很好用～～如果想更快点操作，记下他们的快捷键吧～～3.其他小操作（很多人知道这些，不过，只要有人不知道，写在这里就有点意义）1）把一条直线拉长或缩短。

很多人都是用拉伸或修剪命令，其实还有一个方法。

选中直线，这时直线上有三个蓝色小框，点一下其中一个，它就变红了。

试下能进行哪些操作～～这个操作方法很实用的。

2）shift键。

剔除选中的内容。

可以按住shift再点要剔除的内容。

修剪与拉伸之间的切换。

使用这两个命令的时候在命令栏中有提示，不过有些同学可能没有留意～～3）图纸的移动与缩放。

据我观察，大部分同学喜欢去点工具栏的那个手（实时移动）此所谓下下策。

推荐几种方法，一，定义快捷键。

这个命令可能是最常用的了，相信我，用快捷键会快很多。

不过这也是下策。

二，鼠标有滚轮的话按住滚轮其实就可以移动了。

这算是上策。

（大家的鼠标一般都有滚轮，不过要看习不习惯这样操作了）。

三，实时缩放与实时移动配合使用来定位～～熟练了之后比前两者都快，特别是要移得比较远的时候～～此所谓上上策。

4）格式刷。

这个命令寂寞的呆在工具栏的一角，很少有人用到它。

cad快捷键命令大全CAD（计算机辅助设计）软件是广泛应用于建筑、机械、电子等领域的设计工具，它能够提高设计效率和精确度。

在使用CAD软件时，合理运用快捷键命令可以极大地提高工作效率和便捷性。

本文将为大家介绍一些常用的CAD快捷键命令大全，希望能给大家在CAD设计中带来便利。

1. 画图命令CAD中最基本的操作之一就是画图命令，下面是一些常见的画图快捷键命令：- L：绘制直线- C：绘制圆- R：绘制矩形- P：绘制多边形- X：绘制构造线- A：绘制弧线- E：绘制椭圆- S：绘制样条曲线2. 修改命令在CAD设计中，往往需要修改已有的图形，下面是一些用于修改的快捷键命令：- M：移动对象- CO：复制对象- SC：缩放对象- RO：旋转对象- MI：镜像对象- F：填充对象- TR：修剪对象- EX：延伸对象3. 尺寸命令尺寸是CAD设计中非常重要的一部分，下面是一些用于尺寸操作的快捷键命令：- DI：显示对象尺寸- DA：显示角度尺寸- DR：显示半径尺寸- DI：显示直径尺寸- AL：显示对齐尺寸- JD：显示角度与半径尺寸- AN：显示角度与直径尺寸4. 文字命令CAD设计中添加文字是必不可少的，下面是一些常用的文字快捷键命令：- TE：添加单行文本- MTE：添加多行文本- DI：添加注释- LE：添加领导线- VE：编辑文本5. 图层命令图层是CAD设计中对图形进行管理和控制的一种方式，下面是一些与图层相关的快捷键命令：- LA：显示图层管理器- LT：设置当前图层- MO：修改对象图层- ON：打开图层- OF：关闭图层- TF：设置图层透明度- LA：冻结图层- TH：调整图层显示厚度6. 3D命令对于需要进行三维设计的CAD用户来说，下面是一些常用的3D快捷键命令：- BOX：创建三维盒子- CYL：创建三维圆柱体- SPH：创建三维球体- CONE：创建三维圆锥体- WEDGE：创建三维楔形体- LOFT：创建三维放样体- EXTRUDE：拉伸三维对象- REVOLVE：旋转三维对象总结：以上介绍了一些常用的CAD快捷键命令大全，涵盖了画图、修改、尺寸、文字、图层和3D设计等方面。
