CAD最全的制图规范技巧(大院告诉你图是怎么画出来的)

cad图纸绘制规范在现代工业设计中，CAD技术发挥着越来越重要的作用，其精准的绘图和设计能力可以帮助工程师们快速地完成复杂的工业设计任务。

但是，如果不遵循CAD图纸绘制规范的话，很容易造成后期维护和改进的困难，甚至对产品的设计和生产都会造成严重的影响。

因此，本文将介绍CAD图纸绘制规范的一些基本注意事项和绘制标准，以帮助大家规范化绘制CAD图纸。

一、绘制单位在CAD图纸绘制过程中，首先要明确绘制的单位，一般来说，国际单位制(SI)是最常用的单位制。

在AutoCAD中，最基本的单位制是英寸(in)，但也可以根据需要调整为其他的国际单位制，如毫米(mm)或米(m)。

二、图层设置图层是CAD图纸中最重要的概念之一，它可以分离并组织图形元素，使得图形处理更加方便和高效。

在CAD图纸绘制过程中，一般要对图层进行合理的设置，包括图层名称的命名、颜色、线型等设置。

一般情况下，图层的命名应该有意义并具有可读性，例如“尺寸层”、“标注层”、“模型层”等，同时，为了方便辨认，不同的图层应该具有不同的颜色和线型，以避免混淆和误解。

三、标准符号和字体在CAD图纸中使用标准化的符号和字体可以避免出现歧义和误解，同时，也可以提高图纸的易读性和可理解性。

一般来说，不同国家和不同行业都有其自己的标准，例如，机械设计通常使用ISO标准符号，电气设计则使用IEC标准符号，建筑设计使用ANSI标准符号等。

同时，在选择字体时，一般应该遵循相关的标准，以确保图纸的清晰和可读性。

四、线型和线宽在CAD图纸绘制中，线型和线宽也是非常重要的因素。

如果线型和线宽设置不当，可能会导致图纸不够清晰，不能达到预期的效果。

一般来说，CAD图纸中常用的线宽包括0.25mm、0.35mm、0.5mm、0.7mm等，而线型则包括实线、虚线、点线等。

不同的线型和线宽应该根据具体情况进行调整和设置，以达到制图的要求。

五、尺寸和标注CAD图纸中的尺寸和标注是制图中最重要的组成部分之一。

CAD绘图的基本规范与标准CAD（计算机辅助设计）绘图是当今工程领域广泛应用的一种技术。

它可以将传统的手绘图纸转化为数字化图像，并提供更快、更准确的设计过程。

然而，要保证CAD绘图的质量和可读性，我们需要遵守一些基本规范与标准。

本文将介绍CAD绘图的一些基本规范与标准，帮助读者提高CAD绘图的效率和准确性。

首先，准确的尺度是CAD绘图的关键。

在进行绘图之前，我们需要确定绘图所使用的比例尺，并将其应用于整个绘图过程。

常见的比例尺有1:1、1:50和1:100等。

合理使用比例尺可以确保绘图的真实性和可读性。

其次，CAD绘图需要使用统一的图层和线条样式。

图层是CAD绘图中重要的组织方式，它可以将不同类型的几何图形分离开来，使得绘图更加清晰和可管理。

同时，选择适当的线条样式可以增强图形的可读性。

在选择线条样式时，我们可以参考一些行业标准或自行定义适合自己的样式。

第三，CAD绘图需要遵循几何精度要求。

在进行绘图时，我们需要保证绘图的几何精度，即图形的几何特征应该尽可能准确地呈现。

为了实现这一点，我们可以使用CAD软件自带的检查命令和工具来检查和修复图形中可能存在的错误。

此外，为了提高CAD绘图的可读性和可编辑性，我们需要选择适当的字体和字号。

选择适合的字体可以确保文字的清晰和美观，而选择适当的字号可以使得文字在绘图中占据合适的比例。

在选择字体和字号时，我们可以参考一些行业标准，并根据需要进行调整。

最后，注释和标注是CAD绘图中重要的一部分。

准确和清晰的注释和标注可以提供更多的信息，并帮助他人更好地理解和使用绘图。

在进行注释和标注时，我们需要选择合适的文字和箭头样式，并确保其与主要图形相互关联。

综上所述，CAD绘图的基本规范与标准对于保证绘图质量、提高效率和减少错误非常重要。

本文介绍了CAD绘图中的几个基本规范与标准，包括比例尺、图层和线条样式、几何精度要求、字体和字号选择以及注释和标注。

通过遵循这些规范和标准，我们可以有效地进行CAD绘图，并产生高质量和可读性的图纸。

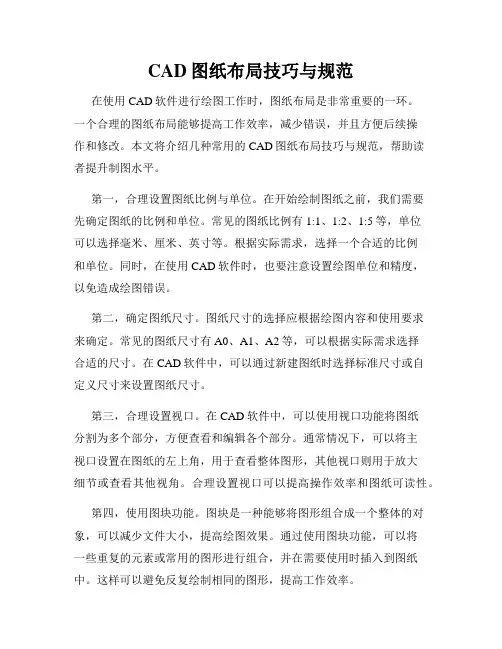

CAD图纸布局技巧与规范在使用CAD软件进行绘图工作时，图纸布局是非常重要的一环。

一个合理的图纸布局能够提高工作效率，减少错误，并且方便后续操作和修改。

本文将介绍几种常用的CAD图纸布局技巧与规范，帮助读者提升制图水平。

第一，合理设置图纸比例与单位。

在开始绘制图纸之前，我们需要先确定图纸的比例和单位。

常见的图纸比例有1:1、1:2、1:5等，单位可以选择毫米、厘米、英寸等。

根据实际需求，选择一个合适的比例和单位。

同时，在使用CAD软件时，也要注意设置绘图单位和精度，以免造成绘图错误。

第二，确定图纸尺寸。

图纸尺寸的选择应根据绘图内容和使用要求来确定。

常见的图纸尺寸有A0、A1、A2等，可以根据实际需求选择合适的尺寸。

在CAD软件中，可以通过新建图纸时选择标准尺寸或自定义尺寸来设置图纸尺寸。

第三，合理设置视口。

在CAD软件中，可以使用视口功能将图纸分割为多个部分，方便查看和编辑各个部分。

通常情况下，可以将主视口设置在图纸的左上角，用于查看整体图形，其他视口则用于放大细节或查看其他视角。

合理设置视口可以提高操作效率和图纸可读性。

第四，使用图块功能。

图块是一种能够将图形组合成一个整体的对象，可以减少文件大小，提高绘图效果。

通过使用图块功能，可以将一些重复的元素或常用的图形进行组合，并在需要使用时插入到图纸中。

这样可以避免反复绘制相同的图形，提高工作效率。

第五，合理设置文字和标注。

文字和标注在CAD图纸中起着非常重要的作用，能够传达设计意图和细节信息。

在设置文字时，应注意文字的字体、大小、对齐方式等，保证文字清晰可读。

对于标注，应采用统一的标注规范，如尺寸标注、箭头标注等，方便后续的测量和施工。

第六，合理使用图层功能。

图层是CAD软件中非常重要的功能，通过将图形分组并分配到不同的图层上，可以方便地进行编辑和控制显示。

在进行图纸布局时，可以使用不同的图层来分别绘制不同的元素，如绘制建筑物、道路、管线等。

这样可以在修改和显示时更加方便和清晰。

CAD制图规范及技巧整理关键信息项1、制图目的2、适用范围3、软件版本4、图层设置规则5、字体与标注样式6、图形比例与精度7、图纸布局与打印设置8、图框与标题栏规范9、绘图基本技巧10、图形文件管理与保存11 制图目的本协议旨在确立统一的 CAD 制图规范和技巧，以提高制图效率、保证图纸质量、增强图纸的可读性和可理解性，便于不同人员之间的交流与协作。

111 确保图纸能够准确传达设计意图，减少误解和错误。

112 遵循行业标准和最佳实践，使图纸符合相关规范和要求。

12 适用范围本协议适用于所有使用 CAD 软件进行制图的项目和任务，包括但不限于建筑设计、机械设计、电气设计等领域。

121 涵盖从初步设计到最终施工图的整个制图过程。

122 适用于内部团队协作以及与外部合作伙伴的图纸交流。

13 软件版本指定使用的 CAD 软件版本，以确保功能的一致性和兼容性。

131 明确所支持的最低版本和推荐使用的版本。

132 说明在不同版本之间转换图纸时的注意事项。

14 图层设置规则建立清晰合理的图层分类体系，便于对图形元素进行管理和控制。

141 定义不同类型图形元素所属的图层，如轮廓线、中心线、标注等。

142 规定图层的颜色、线型、线宽等属性设置。

143 强调图层的开关、冻结、锁定等操作的规范使用。

15 字体与标注样式统一字体和标注样式，使图纸表达清晰、规范。

151 选择适合的字体类型和大小，确保在不同比例下的可读性。

152 制定标注的格式、精度、箭头样式等。

153 明确尺寸标注、文字注释、引线标注等的规范要求。

16 图形比例与精度根据实际需要选择合适的图形比例，保证图形的准确性和精度。

161 确定常用的图形比例，如 1:1、1:5、1:10 等。

162 规定图形的精度设置，包括小数位数、角度精度等。

163 说明在不同比例下图形尺寸的标注方法。

17 图纸布局与打印设置合理布局图纸，优化打印效果。

171 确定图纸的图幅大小、方向和边框尺寸。

CAD图纸绘制规范与标准在工程设计和制造领域中，CAD（计算机辅助设计）软件被广泛应用于绘制图纸和完成设计任务。

为了确保图纸的可读性、准确性和一致性，制定了一些图纸绘制规范与标准。

本文将介绍一些常见的CAD图纸绘制规范与标准，帮助读者更好地使用CAD软件进行图纸绘制。

1. 绘图单位：在开始绘制图纸之前，需要确定绘图单位。

常见的单位有毫米、厘米和英尺等。

选择合适的单位是为了方便计量和尺寸标注。

2. 图层设置：图层是CAD软件中非常重要的概念，通过为不同的图元（如线条、文字、尺寸等）分配不同的图层，可以对图元进行分类管理和控制显示。

在进行图层设置时，应尽量遵循以下原则：- 命名规范：图层的命名应具有一定的规范性，例如"墙体"、"窗户"等，避免使用无意义或重复的名称。

- 颜色和线型：可以根据需要为图层设置不同的颜色和线型，以区分不同的图元。

- 不要过多图层：尽量避免创建过多的图层，以免混乱和管理不当。

3. 尺寸标注：在CAD图纸中，尺寸标注是非常重要的，它能够准确描述构件的尺寸和位置。

在进行尺寸标注时，应注意以下几点：- 标注位置：尺寸标注应尽可能放置在图纸的正视图上，并避免遮挡关键的构件细节。

- 标注线和箭头：标注线应直接指向所描述的尺寸，箭头应清晰可见且与标注线相连。

- 尺寸单位：标注应使用合适的单位，通常是与绘图单位一致的单位。

4. 坐标和比例尺：CAD软件提供了坐标系统和比例尺的设置功能，通过设置合适的坐标和比例尺，可以精确绘制图纸和测量构件尺寸。

在进行坐标和比例尺设置时，应注意以下几点：- 坐标原点：应选择合适的坐标原点，使其易于理解和应用。

- 比例尺的选择：根据图纸的实际大小和显示需求，选择合适的比例尺，例如1:100、1:50等。

5. 图纸布局：图纸布局是指在纸张上合理分配图纸的位置和比例，以及添加必要的边框和标题信息。

在进行图纸布局时，应注意以下几点：- 图纸大小：选择合适的纸张尺寸，以便在图纸上能够容纳所需的构件和标注信息。

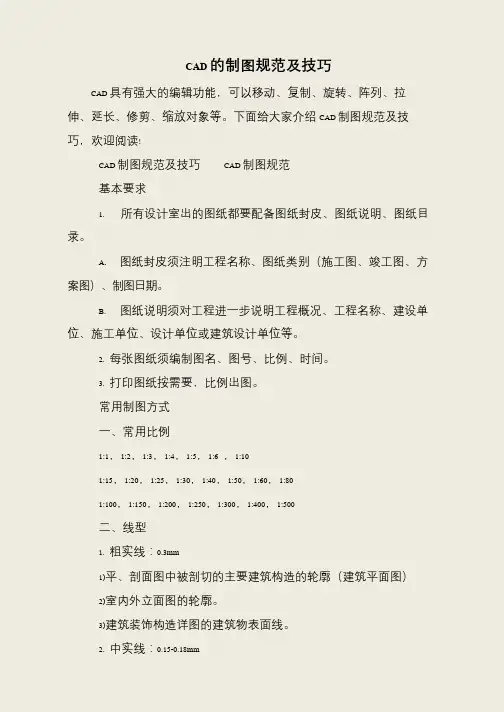

CAD 的制图规范及技巧
CAD 具有强大的编辑功能，可以移动、复制、旋转、阵列、拉伸、延长、修剪、缩放对象等。

下面给大家介绍CAD 制图规范及技巧，欢迎阅读!
CAD 制图规范及技巧CAD 制图规范
基本要求
1. 所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A. 图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B. 图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2. 每张图纸须编制图名、图号、比例、时间。

3. 打印图纸按需要，比例出图。

常用制图方式
一、常用比例
1:1，1:2，1:3，1:4，1:5，1:6 ，1:10
1:15，1:20，1:25，1:30，1:40，1:50，1:60，1:80
1:100，1:150，1:200，1:250，1:300，1:400，1:500
二、线型
1. 粗实线：0.3mm
1)平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）
2)室内外立面图的轮廓。

3)建筑装饰构造详图的建筑物表面线。

2. 中实线：0.15-0.18mm。

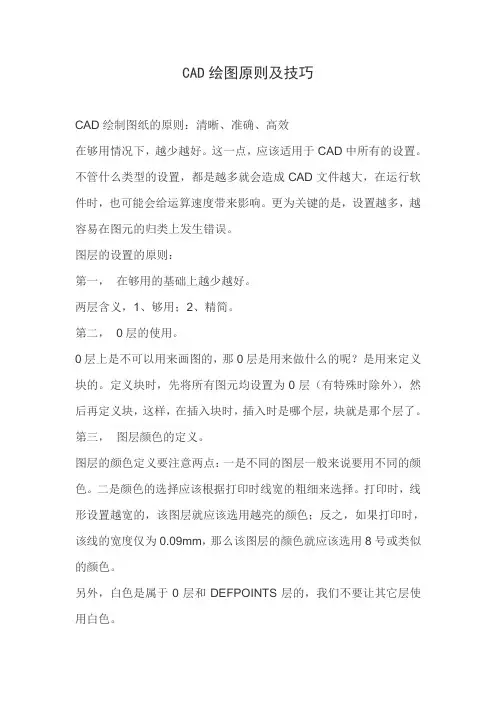

CAD绘图原则及技巧CAD绘制图纸的原则：清晰、准确、高效在够用情况下，越少越好。

这一点，应该适用于CAD中所有的设置。

不管什么类型的设置，都是越多就会造成CAD文件越大，在运行软件时，也可能会给运算速度带来影响。

更为关键的是，设置越多，越容易在图元的归类上发生错误。

图层的设置的原则：第一，在够用的基础上越少越好。

两层含义，1、够用；2、精简。

第二，0层的使用。

0层上是不可以用来画图的，那0层是用来做什么的呢？是用来定义块的。

定义块时，先将所有图元均设置为0层（有特殊时除外），然后再定义块，这样，在插入块时，插入时是哪个层，块就是那个层了。

第三，图层颜色的定义。

图层的颜色定义要注意两点：一是不同的图层一般来说要用不同的颜色。

二是颜色的选择应该根据打印时线宽的粗细来选择。

打印时，线形设置越宽的，该图层就应该选用越亮的颜色；反之，如果打印时，该线的宽度仅为0.09mm，那么该图层的颜色就应该选用8号或类似的颜色。

另外，白色是属于0层和DEFPOINTS层的，我们不要让其它层使用白色。

第四，线形和线宽的设置。

LTSCALE的设置值均应设为1，这样在进行图纸交流时，才不会乱套。

常用的线形有三种，一是Continous连续线，二是ACAD_IS002W100点划线，三是ACAD_IS004W100虚线。

在画图时，还有一点要注意，就是所有的图元的各种属性都尽量跟层走。

不要这根线是WA层的，颜色却是黄色，线形又变成了点划线。

尽量保持图元的属性和图层的一致，也就是说尽可能的图元属性都是Bylayer。

字体的设置(Style)尽量使用CAD的专有字库，字库的后缀名为shx。

单位的设置（Units）精度小数点后3~4位。

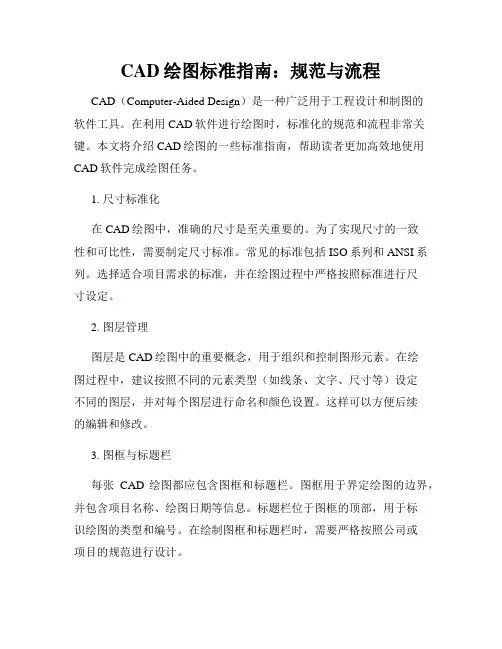

CAD绘图标准指南：规范与流程CAD（Computer-Aided Design）是一种广泛用于工程设计和制图的软件工具。

在利用CAD软件进行绘图时，标准化的规范和流程非常关键。

本文将介绍CAD绘图的一些标准指南，帮助读者更加高效地使用CAD软件完成绘图任务。

1. 尺寸标准化在CAD绘图中，准确的尺寸是至关重要的。

为了实现尺寸的一致性和可比性，需要制定尺寸标准。

常见的标准包括ISO系列和ANSI系列。

选择适合项目需求的标准，并在绘图过程中严格按照标准进行尺寸设定。

2. 图层管理图层是CAD绘图中的重要概念，用于组织和控制图形元素。

在绘图过程中，建议按照不同的元素类型（如线条、文字、尺寸等）设定不同的图层，并对每个图层进行命名和颜色设置。

这样可以方便后续的编辑和修改。

3. 图框与标题栏每张CAD绘图都应包含图框和标题栏。

图框用于界定绘图的边界，并包含项目名称、绘图日期等信息。

标题栏位于图框的顶部，用于标识绘图的类型和编号。

在绘制图框和标题栏时，需要严格按照公司或项目的规范进行设计。

4. 符号标准在CAD绘图中，符号的使用是很常见的。

为了实现一致性和易读性，需要制定符号标准并在绘图中加以应用。

符号标准包括多种类型，如电气符号、机械符号等。

选择适合项目需求的符号标准，并按照标准进行绘制和使用。

5. 图纸比例图纸比例是指绘图中实际物体与图纸上表示的大小之间的比例关系。

常见的图纸比例包括1:1、1:2、1:5等。

在绘制CAD图纸时，需要根据绘图的具体需求选择合适的图纸比例，并在绘图过程中严格按照比例进行操作。

6. 标注规范在CAD绘图中，标注起着重要的作用，用于说明和标识绘图中的各个元素。

为了实现标注的一致性和易读性，需要制定标注规范。

标注规范包括文字的字体、大小、对齐方式等要素。

选择适合项目需求的标注规范，并在绘图过程中严格按照规范进行标注。

7. 绘图流程在进行CAD绘图时，有一个明确的绘图流程是非常重要的。

CAD绘图规范与标准指南在进行计算机辅助设计（CAD）绘图时，遵循一定的规范和标准非常重要。

这不仅能提高绘图效率和准确性，还能使图纸具有更好的可读性和一致性。

本文将介绍一些CAD绘图的规范和标准指南，帮助读者更好地进行CAD绘图。

1. 图层管理图层是CAD绘图中非常重要的组成部分。

正确使用图层可以使绘图更加清晰和易于编辑。

在绘图之前，先规划好图层的命名和组织结构，并确保命名具有一定的规范性和描述性。

例如，可以按照不同的构件、功能或材料划分图层。

同时，设置图层的颜色、线型和线宽等属性，以满足绘图要求。

2. 尺寸标注尺寸标注是CAD绘图中必不可少的一部分，它能够提供绘图中构件和空间的尺寸信息。

在进行尺寸标注时，要保持一致性和准确性。

选择适当的标注样式，确保标注文字清晰可读并与图形对齐。

避免标注文字重叠或覆盖图形。

同时，使用正确的标注单位和符号，确保标注的一致性和易于理解。

3. 符号和图形CAD绘图中使用符号和图形能够提供更多的信息。

在选择和使用符号和图形时，要确保其准确性和一致性。

选择标准的符号库，并熟悉其使用方法。

符号和图形应按照绘图标准放置和缩放，以保持图纸的整洁和易读性。

4. 图纸布局图纸布局是CAD绘图中一个重要的考虑因素，它能够决定图纸的大小和比例。

在进行图纸布局时，要根据绘图要求和输出需求选择合适的纸张大小和比例。

将图纸按照合理的布局进行排列，以充分利用纸张空间并保持图纸的统一性。

5. 图形准确性CAD绘图的一个重要目标是保持图形的准确性。

在进行CAD绘图时，要遵循精确性和准确性的原则。

确保图形的坐标和尺寸精确无误。

检查和修正图形的交点、连接和对齐等问题。

避免出现重叠、断裂或闭合不当的图形。

6. 文件命名和管理良好的文件命名和管理对于CAD绘图的组织和追踪非常重要。

在CAD绘图之前，要规划好文件命名的规范和结构。

选择有意义的文件名，并确保文件名的唯一性和可读性。

同时，建立合理的文件夹结构和版本控制机制，以便于文件的查找、管理和共享。

CAD最全的制图规范技巧（⼤院告诉你图是怎么画出来的）制图规范制图基本规定--图纸幅⾯和格式《技术制图图纸幅⾯和格式》（GB/T 14689－1993）对图纸幅⾯和格式作了规定。

1、图纸幅⾯尺⼨图纸幅⾯尺⼨是指绘制图样所采⽤的纸张的⼤⼩规格。

为了便于管理和合理使⽤纸张，绘制图样时应优先采⽤表1－1所规定的基本幅⾯。

表1－1 图纸基本图⾯尺⼨必要时也允许选⽤与基本幅⾯短边成正整数倍增加的加长幅⾯。

图1－1中，粗实线所⽰为基本幅⾯，细实线和虚线所⽰为加长幅⾯。

图1－1 图纸幅⾯2、图框格式格式分留装订边（图1－2a）和不留装订边（图1－2b）两种，但同⼀产品的图样只能采⽤同⼀种格式，并均应画出图框线及标题栏。

（a）留有装订边的图纸格式（b）不留装订边的图纸格式图1－2 图纸格式图框线⽤粗实线绘制，⼀般情况标题栏位于图纸右下⾓，也允许位于图纸右上⾓。

标题栏中⽂字书写⽅向即为看图⽅向。

标题栏的基本要求、内容、尺⼨和格式在国家标准GB/T 10609.1-1989《技术制图标题栏》中有详细规定，各设计单位根据各⾃需求格式亦有变化，这⾥不作介绍。

在学习本课程时可暂⽤图1-3所⽰格式。

（a）零件图⽤（b）装配图⽤图1－3 学习⽤标题栏格式制图基本规定--⽐例《技术制图⽐例》GB/T 14690－1993对⽐例的选⽤作了规定。

1、⽐例的概念⽐例为图样中机件要素的线性尺⼨与实际机件相应要素的线性尺⼨之⽐。

2、⽐例的选⽤绘制图样时应优先选取表1－2中所规定的⽐例。

表1-2 ⽐例系列表1-3 必要时允许采⽤的规定⽐例3、⽐例的标注绘制同⼀物体的各视图时，应采⽤相同⽐例，并将采⽤的⽐例统⼀填写在标题栏的"⽐例"项内。

当某视图须采⽤不同⽐例绘制时，可在视图名称的下⽅进⾏标注，如：。

制图基本规定--字体《技术制图字体》GB/T 14691－1993规定了图样中汉字、数字、字母的书写格式。

1、基本要求图样中书写字体必须做到：字体端正、笔划清楚、间隔均匀、排列整齐。

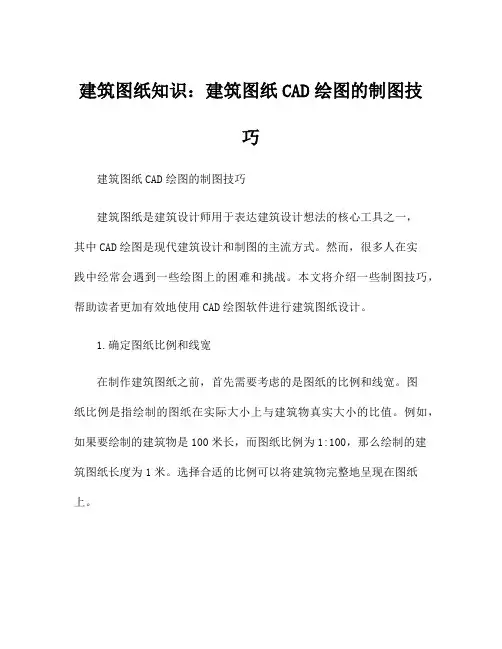

建筑图纸知识：建筑图纸CAD绘图的制图技巧建筑图纸CAD绘图的制图技巧建筑图纸是建筑设计师用于表达建筑设计想法的核心工具之一，其中CAD绘图是现代建筑设计和制图的主流方式。

然而，很多人在实践中经常会遇到一些绘图上的困难和挑战。

本文将介绍一些制图技巧，帮助读者更加有效地使用CAD绘图软件进行建筑图纸设计。

1.确定图纸比例和线宽在制作建筑图纸之前，首先需要考虑的是图纸的比例和线宽。

图纸比例是指绘制的图纸在实际大小上与建筑物真实大小的比值。

例如，如果要绘制的建筑物是100米长，而图纸比例为1:100，那么绘制的建筑图纸长度为1米。

选择合适的比例可以将建筑物完整地呈现在图纸上。

线宽的选择也是制图中非常重要的一步。

线宽直接影响到图纸的清晰度和美观度。

通常建议线宽选择为0.35mm，半轮廓线为0.5mm，而主要轮廓线选择为1mm。

2.合理运用图层图层是CAD绘图中非常重要的功能，可以将不同的元素分别放置在不同的图层中。

例如，将墙体放置在一个图层中，将房间放置在另一个图层中。

这样可以更加简化绘图过程，并且方便修改和维护。

建议在绘制图层时，将同类型的元素放入同一图层，如门窗、橱柜、吊顶等。

同时，在命名图层时最好简洁明了，便于管理和查找。

3.运用快捷键和命令CAD绘图中有许多命令和快捷键可供使用，能够大大提高绘图效率。

例如，在绘制建筑平面图时，选择“块”（BLOCK）命令可以快速制作出建筑图纸中常见的块元素，如梁、柱、板等。

而“COPY”命令可以复制元素，快速制作相同元素模型。

熟练运用这些命令和快捷键可以极大地提高绘图效率和质量。

4.正确使用图元图元是CAD绘图中最基本的元素。

要想准确绘制建筑图纸，需要熟练掌握图元的使用。

这包括直线、圆、多边形、弧线等，以及如何正确绘制这些基本元素。

在绘制建筑图纸时，需要注意的是，图元的长度和宽度需要尽可能的准确，并且建议不要在同一图元中使用太多的点。

对于长直线或墙体等元素，建议使用多段线（Pline）命令进行绘制。

CAD建筑制图的规范及技巧在建筑设计领域，CAD（计算机辅助设计）建筑制图已经成为不可或缺的工具。

准确、清晰、规范的 CAD 建筑制图不仅能够提高设计效率，还能有效地传达设计意图，减少误解和错误。

接下来，让我们一起深入了解 CAD 建筑制图的规范及技巧。

一、CAD 建筑制图的规范1、图层管理图层的合理设置和管理是 CAD 制图规范的重要基础。

不同的建筑元素，如墙体、门窗、家具等，应分别放置在不同的图层中，并赋予明确的名称和属性。

这样可以方便地控制图形的显示和编辑，提高工作效率，同时也使图形更加清晰易读。

例如，墙体图层可以设置为实线、较粗的线条，门窗图层可以设置为虚线、较细的线条。

在打印或输出图纸时，还可以根据需要选择显示或隐藏某些图层。

2、线型与线宽正确使用线型和线宽能够增强图纸的表现力和可读性。

常见的线型包括实线、虚线、点划线等，每种线型都有其特定的用途。

例如，实线用于表示可见的轮廓线，虚线用于表示不可见的轮廓线，点划线用于表示中心线等。

线宽的设置也很关键，一般来说，墙体、柱子等重要的结构元素应使用较粗的线宽，而门窗、家具等次要元素则使用较细的线宽。

这样可以突出重点，使图纸层次分明。

3、文字标注文字标注是图纸中传达信息的重要手段。

标注的文字应清晰、准确、简洁，字体大小和样式应统一。

一般来说，标注的文字高度不宜过小，以保证清晰可读。

在标注尺寸时，应遵循国家标准和行业规范，尺寸数字应水平放置，字头朝上。

同时，还应注明尺寸的单位和精度。

4、比例与尺寸在绘制 CAD 建筑图时，应根据实际情况选择合适的比例。

常用的比例有 1:50、1:100、1:200 等。

比例的选择应考虑图纸的用途和表达的详细程度。

尺寸标注应准确无误，且与实际尺寸成比例关系。

在标注尺寸时，应注意标注的起点和终点，以及尺寸线的位置和方向。

5、图形布局图纸的布局应合理美观，图框、标题栏、图例等应齐全规范。

图形在图纸中的位置应适中，四周应留有足够的空白，以便于装订和查看。

CAD绘制平面图的技巧与要点CAD（Computer-Aided Design）软件在建筑、制造和工程领域中广泛使用，它能够提供精确的图形表示和详细的设计。

在这篇文章中，我们将介绍CAD绘制平面图的技巧和要点，帮助读者更好地掌握这一技能。

1. 先建立图纸比例和单位在开始绘制平面图之前，首先要考虑图纸的比例和使用的单位。

选择适合设计需要的比例，例如1:50或1:100，并确定使用的单位是米、英尺还是其他。

正确设定比例和单位可以确保绘制的平面图准确无误。

2. 绘制基础线框平面图的基础是线框，它们定义了建筑物或物体的边界和形状。

使用CAD工具绘制直线、矩形、圆形等基本形状，可以通过指定坐标或使用鼠标绘制。

确保这些线框准确无误，以便后续绘制更加详细的图形。

3. 使用图层和图层控制图层是CAD中一个重要的工具，可以帮助我们对绘图进行组织和管理。

使用不同的图层可以将不同的元素分开绘制，例如墙壁、家具、设备等。

这样可以更方便地编辑和控制每个元素的显示和隐藏。

4. 添加详细的尺寸标注在绘制平面图的过程中，尺寸标注是不可或缺的。

它们可以准确地描述物体的大小和位置，使得设计师和施工人员能够清楚地了解设计意图。

使用CAD软件的尺寸标注工具，可以方便地添加尺寸标注并进行调整。

5. 利用图块和符号库为了提高绘制效率和准确性，可以使用图块和符号库来代替重复的绘制。

将常用的元素、家具、设备等制作成图块，并保存在符号库中，可以在需要时轻松插入和调整。

这样不仅节省时间，还能保持设计的一致性。

6. 使用图形编辑工具CAD软件通常提供了一些图形编辑工具，如移动、旋转、缩放等，可以帮助我们快速调整和改变图形的位置和大小。

熟练掌握这些工具，可以大幅提高绘图的效率。

7. 根据需要添加文字和注释为了更好地传达设计信息，可以在平面图中添加文字和注释。

使用CAD软件的文字工具，在图纸上添加必要的文字说明，例如房间号、尺寸、材料等。

注释可以帮助他人更好地理解图纸的内容。

CAD中工程图样绘制技巧与规范要求工程图样是建筑设计过程中必不可少的一环。

CAD软件的应用使得工程图样的绘制更加高效和精确。

本文将介绍CAD中的一些绘图技巧和规范要求，帮助读者提高工程图样的质量和准确性。

一、绘图技巧1. 使用图层：合理使用图层可以使图样更加清晰明了。

例如，将建筑物的不同部分分别放在不同的图层中，例如墙体、门窗、屋顶等，便于后期修改和管理。

2. 利用构造线：在绘制工程图样时，使用构造线可以帮助确定建筑物的结构和几何形状。

构造线可以作为参考线，帮助绘制其他要素。

3. 使用图块：对于一些重复出现的图形，可以将其保存为图块，方便之后的使用和编辑。

例如，门窗、标志等均可以保存为图块，简化绘图过程。

4. 使用标注：在工程图样中，标注起着重要的作用。

准确的标注可以使得工程图样更加易读和解释。

尺寸标注、文字标注等都应保持准确和一致。

5. 线型和线宽：根据不同的要素和图层，使用合适的线型和线宽。

例如，外墙可以使用实线，窗户可以使用虚线，以区分不同的元素。

二、规范要求1. 尺寸准确：尺寸应准确且一致。

尺寸应该符合建筑设计要求，包括长度、宽度、高度等。

尺寸标注应清晰可读，避免文字重叠和模糊。

2. 符号标准：使用符号标准是确保工程图样可读性高的关键。

使用适当的符号标注建筑物的不同要素，例如电气符号、暖通符号等。

这些符号应符合行业标准。

3. 图样比例：绘制工程图样时，应使用适当的比例。

常见的比例包括1:50、1:100、1:200等。

选择合适的比例可以使得工程图样更加清晰和易读。

4. 层次结构：合理的层次结构可以帮助区分不同的要素和部分。

建筑物的不同部分可以放在不同的图层中，使得修改和管理更加方便。

5. 布局整齐：工程图样应该整齐排列，不应过于拥挤或混乱。

图样上的要素应有一定间距，并且对齐。

文字标注应清晰可读，不应重叠。

6. 图样标题：每个工程图样都应该有清晰的标题，并标明图纸编号、比例和绘制日期等信息。

CAD制图规范及技巧整理在当今的工程和设计领域，CAD（计算机辅助设计）技术已经成为不可或缺的工具。

无论是建筑设计、机械制造还是电子电路设计，CAD 制图都发挥着至关重要的作用。

然而，要想制作出高质量、准确且易于理解的 CAD 图纸，就必须遵循一定的规范和掌握一些实用的技巧。

一、CAD 制图规范1、图层管理合理设置图层是 CAD 制图的基础。

根据不同的元素类型，如轮廓线、中心线、标注线等，将它们分别放置在不同的图层中。

这样可以方便地控制每个图层的显示和隐藏，提高绘图效率，同时也使图纸更加清晰易读。

为每个图层设置合适的颜色、线型和线宽。

例如，轮廓线通常使用粗实线，中心线使用点划线，标注线使用细实线。

2、字体和标注选择统一的字体样式和大小，确保图纸中的文字清晰可读。

一般来说，标注文字的高度为 3 5mm，字体应简洁明了，避免使用过于花哨的字体。

标注的尺寸应准确无误，包括线性尺寸、直径尺寸、半径尺寸等。

标注的位置应清晰合理，不与图形元素重叠，同时要保证标注之间的间距均匀。

3、图形比例根据实际需要选择合适的图形比例，如 1:1、1:2、1:5 等。

在绘制图形时，要按照选定的比例进行缩放，以保证图形的尺寸准确性。

在图纸的标题栏中注明图形的比例，以便他人在查看图纸时能够正确理解图形的大小。

4、图框和标题栏使用标准的图框格式，包括图纸的边框、装订边等。

图框的尺寸应根据图纸的大小和用途进行选择。

标题栏应包含图纸的名称、编号、比例、制图日期、制图人员等信息，这些信息应填写完整、准确。

5、视图布局合理安排视图的布局，包括主视图、俯视图、左视图等。

视图之间应保持对齐和对称，以展现物体的完整形状和结构。

对于复杂的物体，可以使用剖视图、局部放大图等方式来表达其内部结构和细节。

二、CAD 制图技巧1、快捷键的使用熟练掌握 CAD 软件中的快捷键可以大大提高绘图效率。

例如，直线命令“L”、圆命令“C”、复制命令“CO”等。

可以根据自己的习惯自定义一些常用命令的快捷键。

CAD工程图绘制规范与要点CAD（计算机辅助设计）在工程设计和制图中扮演着至关重要的角色。

通过CAD软件的运用，设计师们能够更加高效地绘制工程图，并准确地传达设计意图。

然而，为了确保工程图的质量和一致性，我们需要遵循一定的绘制规范和要点。

下面将介绍一些CAD工程图绘制的基本规范和技巧。

1. 使用标准文件模板：在开始绘制任何工程图之前，应该选择适当的文件模板。

这些文件模板通常根据所需的工程标准和规范进行了预定义的设置，包括图纸尺寸、基准线、单位制、标注样式等。

正确选择合适的文件模板可以提高工作效率，并确保图纸的一致性。

2. 绘图比例：绘图比例是表示图纸上尺寸与实际物理尺寸之间的比例关系。

通过选择适当的绘图比例可以保证工程图的可读性和精确性。

常用的绘图比例包括1:1、1:2、1:5、1:10等。

绘图比例应根据图纸的用途和大小进行选择，以确保设计所需的所有信息都能明确展示出来。

3. 尺寸标注：尺寸标注是工程图中最重要的元素之一。

正确标注尺寸可以提供明确的尺寸要求，以保证零件的制造和装配。

在标注尺寸时，应遵循以下原则：- 使用明确的标注样式和箭头来标注尺寸，以便读者能够准确理解。

- 避免将尺寸标注放在过于拥挤的位置，以防混淆。

- 标注尺寸时应考虑到零件的公差要求，确保尺寸的准确性和一致性。

4. 图层管理：图层管理是CAD绘图中一个重要的环节，它能够帮助我们更好地组织和管理绘图元素。

通过将不同类型的图形元素放在独立的图层上，我们可以轻松地控制它们的显示和隐藏，提高工作效率。

在图层管理中，应遵循以下原则：- 使用有意义的图层名称。

- 设置正确的图层颜色和线型，以便区分不同类型的图形元素。

- 始终保持图层结构的整洁和有序。

5. 图形准确性：CAD工程图的准确性对于确保设计的成功和制造的精度至关重要。

为了保证图形的准确性，应遵循以下原则： - 使用精确的坐标和尺寸值来绘制图形。

- 使用捕捉工具来确保图形元素的对齐和精确位置。

CAD制图步骤与技巧（实用版）第一篇：CAD制图步骤与技巧(实用版)CAD制图步骤与技巧打开CAD，会不会？打开了CAD接下来就开始绘图啦！~绘图前要做什么准备呢，如果是绘简单图（那种几横几笔）就不用准备什么了，如果绘制的是复杂工程图呢，我们就要好好准备一下：一、取得要绘制的样品所有尺寸（不管要绘什么东西，尺寸一定要其全）。

二、建图层：图层相当于几张透明纸一样，它们的关系既独立又关联；想想看，分别在每张透明纸绘图会有什么样的效果，如果其中有一张不要了拿走就是了。

CAD里面有个默认图层，0图层。

我们可以再建实线图层、辅助线图层、中心线图层、标注图层等等，建图层最好设置颜色和线型来进行区分。

技巧：图层除了可以设置颜色和线型来区分，还有三个很好用的工具：锁定：当图层被锁定时，可显示，可以绘图，可做当前图层，但不可以修改任何对像。

冻结：当图层被冻结时，不显示，不可以绘图，不可以做当胆图层，不可以做任何修改。

开关：当图层被关掉时，不显示，可以绘图，可以做当前图层，不可以修改，但可以用参数删除。

好好运用上面方法，包你绘图事半功倍。

三、图层都设置好了，再下来找绘图的定位点、绘制中心线和一些辅助线。

四、接着就开始绘图了，绘图时要注意善用图层。

五、图绘完了，打上标注，并对一些特殊部位做一些解释说明。

六、校对图形。

七、没问题的话就可以出图了。

小技巧：一、常用快捷键（*后面是快捷键命令全称）注意：使用这些快捷键的前提条件一定要把CAD里面的“Windows标准加速键”打开，默认为开。

如果不行你可以输入OP 命令→用户系统配置→Windows标准加速键→在前面打个√就OK了→确定。

二、常用标注命令DLI：（直线标注）DAL：（对齐标注）DRA：（半径标注）DDI：（直径标注）DAN：（角度标注）DCE：（中心标注）DOR：（点标注）LE：（快速引出标注）DBA：（基线标注）三、特殊文本输入方法%%C45=Ø4550%%P1=50±78%%D=78o％％u下划线开或关 Sample：this %%uchen%%u 等同于：this chen ％％o上划线开或关 Sample: %%othis%%o is computer四、巧借EXCEL在CAD中绘曲线在工程计算时，经常要用AutoCAD画出一条曲线，而这条曲线如果是由多个坐标点连接成的，输入起来就麻烦，而且容易出错。

CAD中的制图技巧与方法CAD（Computer-Aided Design，计算机辅助设计）是一项对于设计师和工程师来说至关重要的工具。

它提供了一种创建和修改设计文件的方式，使得设计过程更加高效和精确。

在CAD中，制图是一项关键技能，它能够确保设计文件的准确性并且简化后续工作的进行。

本文将介绍一些CAD中常用的制图技巧和方法，帮助读者提升制图能力。

首先，选择合适的坐标系是进行制图的第一步。

在CAD软件中，常用的坐标系有直角坐标系和极坐标系。

直角坐标系是最常用的坐标系，通过设置原点和选取适当的单位，可准确地定位图形的位置。

而极坐标系则通过角度和距离来定位图形，适用于圆形或扇形的制图。

根据设计需求，选择合适的坐标系可以更好地控制图形的位置和尺寸。

其次，了解CAD软件中的线型和线宽选项对于制图非常重要。

线型定义了绘制的线条的样式，如实线、虚线、点线等。

通过选择合适的线型，可以使得绘制出的图形更加清晰和易于理解。

线宽则指定了线条的粗细程度，通过合理调整线宽可以使得制图更加美观和易读。

另外，制图时要注意图层的使用。

图层是CAD中一个非常有用的功能，可以将不同类型的图形分别放置在不同的图层上，使得图形的编辑、显示和控制更加方便。

在设计复杂图纸时，合理使用图层可以提高效率，同时也方便后续的修订和修改。

通过合理设置图层，可以使得图纸更加清晰和易于管理。

此外，利用CAD软件提供的标注工具可以使得制图更加准确。

标注是一种向图纸上添加文字、符号或尺寸信息的方式，用于详细说明图形的特征和尺寸。

CAD软件通常提供了多种标注功能，如直线标注、半径标注、尺寸标注等。

通过合理使用标注功能，可以使得图纸更加易于理解和使用，减少误解和错误。

最后，为了确保制图的准确性，进行常规的审查和检查是必不可少的。

在制图完成后，应该仔细检查图纸上的每个细节，确保尺寸、标注和图形的正确性。

同时，还应该检查图纸的布局和比例是否符合要求，以及图层的使用是否合理。

CAD制图技巧与规范要求CAD（计算机辅助设计）是现代工程设计中不可或缺的工具之一。

在CAD软件中，制图技巧和规范要求是确保设计准确性和可读性的关键因素。

本文将介绍一些常用的CAD制图技巧和制图规范要求，帮助读者更好地运用CAD软件进行设计。

一、图层管理在CAD软件中，图层管理是非常重要的。

通过合理的图层设置，可以将不同类型的元素、线条和文字分别放置在不同的图层上，有助于更好地控制和管理图形。

例如，可以将建筑物结构放置在一个图层上，管道和电缆放置在另一个图层上。

这样做有助于后续对图形进行编辑和操作，同时也提高了图形的可读性。

二、线型和线宽在CAD制图中，线型和线宽的选择对于图形的可读性至关重要。

常见的线型包括实线、虚线、点线等，可以根据具体需求灵活选择。

线宽决定了线条的粗细程度，通常使用细线表示对象轮廓，而使用粗线表示主要结构和边界。

合理的线型和线宽选择可以使得图纸更加清晰易读。

三、尺寸标注在CAD制图中，尺寸标注是非常重要的一环。

通过合理的尺寸标注，可以清楚地表达设计要求和尺寸要素。

常见的尺寸标注方法包括直线标注、径向标注、角度标注等。

在选择尺寸标注样式时，需要考虑到文字大小、间距和对齐等因素，确保标注清晰可读。

四、文字样式和字号CAD制图中的文字样式和字号选择同样重要。

在选择文字样式时，需要考虑到图纸的整体风格和设计要求。

字体选择应简洁明了，避免使用过于花哨的字体。

字号的选择应根据图纸的比例和尺寸进行调整，确保文字清晰可读。

五、层次结构在CAD制图中，良好的层次结构有助于图纸的管理和编辑。

通过合理的分组和归类，可以更好地控制图纸中各个对象的显示和隐藏。

同时，层次结构的设置也有助于保持图纸的整洁和可维护性。

六、约束和对齐在CAD制图中，约束和对齐是确保图形准确性的关键因素。

通过对不同元素的约束和对齐操作，可以确保设计符合要求，并且图纸清晰易读。

常见的约束和对齐操作包括水平对齐、垂直对齐、相等约束等。

CAD绘图规范与标准教程CAD（Computer-Aided Design）计算机辅助设计是一种利用计算机技术辅助完成设计和绘图的方法。

在设计和建筑行业中，CAD已经成为必备的工具之一。

然而，要使用CAD软件进行绘图，我们需要了解一些绘图规范与标准，以确保绘图结果的质量和准确性。

1. 缩放与单位在CAD绘图过程中，合理的缩放和单位选择是非常重要的。

一般来说，我们可以使用比例尺来确定绘图的缩放比例。

比如，1:50表示实际尺寸与绘图尺寸的比例为1:50。

而单位的选择通常有毫米（mm）、厘米（cm）和米（m）等。

在选择单位时，要根据实际需要和绘图范围进行选择，并在整个绘图过程中保持统一。

2. 图层设置图层是CAD软件中的一个重要功能，它能够将绘图元素进行分类和组织。

在进行CAD绘图时，我们可以设置不同的图层来表示不同的绘图内容。

比如，我们可以把建筑图纸的结构和设备分别放在不同的图层中，以便于后续操作和管理。

在进行图层设置时，要注意命名规范和层级关系，并且要定期检查和清理无用的图层。

3. 绘图样式绘图样式可以控制绘图元素的线型、线宽、颜色等属性。

在进行CAD绘图时，我们可以根据实际需求设置绘图样式，以便于绘制出符合要求的图形。

比如，我们可以设定实线、虚线、虚实线等不同的线型，在绘制墙体、柱子等建筑元素时，我们可以选择合适的线宽和颜色以提高可读性。

在进行绘图样式设置时，要参考相关标准和规范，确保绘图结果的准确性和可视性。

4. 文字和注释在CAD绘图中，文字和注释是非常重要的元素。

文字可以用于标注尺寸、注释图纸内容等。

在进行文字和注释设置时，要注意字体、大小、对齐方式等。

一般来说，我们可以使用等线、宋体等常用字体，并根据实际需要设置合适的字号和对齐方式。

在进行文字和注释时，要保证文字清晰可读，并且要与绘图元素保持一定的距离和对齐。

5. 标准符号和图例在CAD绘图中，使用标准符号和图例能够提高图纸的可读性和标准化程度。
