法兰代号

一、法兰标准：中华人民共和国化学工业部颁发（HG20592~20635-97）《目前我们现场使用的法兰标准为欧洲体系标准和中华人民共和国化学工业部颁发（HG20592~20635-97）一样》。过期

1. 中华人民共和国化学工业部颁发（HG20592~20635-97）

2. 日本JIS标准

二、法兰类型（图样见CAD图）（以下内容均以欧洲体系为标准）

1. 板式平焊法兰 2.带颈平焊法兰 3.带颈对焊法兰 4.整体法兰 5.承插法兰 6.螺纹法兰 7.对焊环松套法兰 8.平焊环松套法兰 9.法兰盖 10.衬里法兰盖

2. 法兰类型及类型代号

法兰类型 法兰类型类型代号 标准号

板式平焊法兰 PL HG20593

带颈平焊法兰 SO HG20594

带颈对焊法兰 WN HG20595

整体法兰 IF HG20596

承插法兰 SW HG20597

螺纹法兰 Th HG20598

对焊环松套法兰 PJ/SE HG20599

平焊环松套法兰 PJ/PR HG20600

法兰盖 BL HG20601

衬里法兰盖 BL（S） HG20602

三、密封面形式

1.突面（RF） 2.凹凸面（MFM） 3.榫槽面（TG） 4.全平面（FF） 5.环连接面（RJ）

四、密封面型式的选用原则

1. 管法兰的密封面型式按表1选用

2. 与PN≥4.0Mpa的阀门配用时，阀门上的整体法兰一般为凹面，而管法兰的密封面应为凸面。

表1

法兰类型 使用工况

一般 易燃、易爆、高度和极度危害 PN≥10.0Mpa高压 配用铸铁法兰

整体法兰（IF）

带颈对焊法兰（WN） 突面（RF） 突面（RF）

凹凸面（MFM）

榫槽面（TG） 突面（RF）

环连接面（RJ）全平面 全平面（FF）

螺纹法兰（Th）

板式平焊法兰（PL） 突面（RF） （注） － 全平面（FF）

对焊环松套法兰（PJ/SE） 突面（RF） 突面（RF） － －

阀门型号大全

阀门型号大全SO、WN、PL——管法兰类型代号

SO——带颈平焊法兰

WN——带颈对焊法兰

PL——板式平焊法兰

RF——密封面形式代号，密封面形式为“突面”。

全平面是：FF

凹凸面：MFM

榫槽面；TG

环连接面：RJ

阀门型号编制方法、阀门编号说明

阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一

的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

一单元 二单元 三单元 四单元 五单元 － 六单元

七单元

阀门类型 传动方式 连接型式 结构形式 密封副材料 － 公称压力 阀体材料。

一单元：阀门类型代号类型代号：安全阀A， 蝶阀D ，隔膜阀G ，止回阀H，截止阀J，节流阀L ，排污阀P ，球阀Q ，疏水阀S， 柱塞阀U ，旋塞阀X， 减压阀Y，闸阀Z。

二单元：传动方式传动

方式代号：电磁动0， 电磁-液动1 ， 电-液动2 ， 蜗轮3 ， 正齿轮4 ，伞齿轮5，气动6 ，液动7 ，气-液动8，电动9，手柄手轮无代号

三单元：连接型式连接方式代号：内螺纹1， 外螺纹2， 两不同连接3， 法兰 4焊接6 对夹7 卡箍8 卡套9，

四单元：结构型式

每种阀门的结构型式都不同，请点击下面相应的阀门结构型式编制方法

闸阀结构形式 代号

明杆 楔式 弹性闸板 0

刚性 单闸板 1，双闸板 2，平行式单闸板 3，双闸板 4， 暗杆 楔式 单闸板 5，双闸板 6，平行式 单闸板

1. 产品种类

法兰类型大概分为如下几种：

A、 SO:Slip-on Neck Flange 带颈平焊法兰（滑套法兰） 法兰面带有低的颈部，中心有圆内孔，连接方式为平焊。

B、 PL:Plate-type Flat Welding Flange 板式平焊法兰 法兰面为全平面，中心有圆内孔，连接方式为平焊。

C、 WN:Welding Neck Flange 带颈对焊法兰（高颈法兰）法兰面带有高的颈部，中心有圆内孔，连接方式为对焊。

D、 BL:Blind Flange 盲板法兰 法兰面为全平面，中心不带圆内孔，一般与SO、PL配套使用，无需焊接。

E、 LJ/PJ/SE：Lap Jiont 翻边法兰（松套法兰） 与翻边配套使用，外观与带颈平焊法兰相似，密封面在翻边上面，而不在法兰上。（这就是为什么翻边底部为什么会有螺纹）

F、 TH:Threaded Flange 螺纹法兰 法兰平面有低颈，中心圆内孔内有螺纹。

G、 SW:Socket Welding 承插焊法兰 连接方式为套焊，有两个口径，小尺寸口径一般根据套焊的钢管壁厚改变。

以上为常用的法兰类型，除了上述法兰外，还有顶丝孔法兰（Top

Thread Flange）、八字法兰（Splayed Flange B16.48标准）、长高颈法兰（Long High Neck Flange）、异径法兰（Reducing Flange）、非标法兰等，因不常用，在此就不再详细描述。

2. 标准

法兰有美标（ASME B16.5尺寸到24寸、ASME B16.47 MSS-SP-44大口径法兰）、日标（JIS B2220）、国标（GB/T）、机械部标准（JB/T）、化工部标准（HG）、德标（DIN）。 3. 磅级

法兰磅级不同的标准有不同的表示方式：

美标通常有150LB、300LB、400LB、600LB、900LB、1500LB、2500LB。

日标有5K、10K、16K、20K、30K、40K。

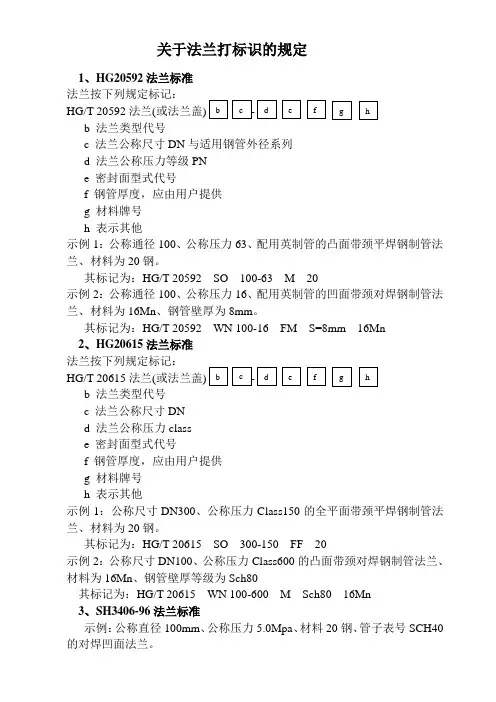

关于法兰打标识的规定

1、HG20592法兰标准

法兰按下列规定标记：

HG/T 20592法兰(或法兰盖) --

b 法兰类型代号

c 法兰公称尺寸DN与适用钢管外径系列

d 法兰公称压力等级PN

e 密封面型式代号

f 钢管厚度，应由用户提供

g 材料牌号

h 表示其他

示例1：公称通径100、公称压力63、配用英制管的凸面带颈平焊钢制管法兰、材料为20钢。

其标记为：HG/T 20592 SO 100-63 M 20

示例2：公称通径100、公称压力16、配用英制管的凹面带颈对焊钢制管法兰、材料为16Mn、钢管壁厚为8mm。

其标记为：HG/T 20592 WN 100-16 FM S=8mm 16Mn

2、HG20615法兰标准

法兰按下列规定标记：

HG/T 20615法兰(或法兰盖) --

b 法兰类型代号

c 法兰公称尺寸DN

d 法兰公称压力class

e 密封面型式代号

f 钢管厚度，应由用户提供

g 材料牌号

h 表示其他

示例1：公称尺寸DN300、公称压力Class150的全平面带颈平焊钢制管法兰、材料为20钢。

其标记为：HG/T 20615 SO 300-150 FF 20

示例2：公称尺寸DN100、公称压力Class600的凸面带颈对焊钢制管法兰、材料为16Mn、钢管壁厚等级为Sch80

其标记为：HG/T 20615 WN 100-600 M Sch80 16Mn

3、SH3406-96法兰标准

示例：公称直径100mm、公称压力5.0Mpa、材料20钢、管子表号SCH40b c d e f g h

b c d e f g h

的对焊凹面法兰。

其标记为：SH3406 PN5.0 DN100 MN/LF-SCH40-20
