法兰标准表

法 兰 标 准 尺 寸 表

一、ANSI150、300、400、600、900、1500、2500RF法兰尺寸表（美標）

表1 ANSI 150RF mm

公称 通径 外径 螺栓孔中心圆直径 连接凸出部分直径 内径 焊接处颈部直径 颈根部直径 法兰 厚度 焊接法兰长度 连接凸出部分高度 螺栓孔直径 数量 螺栓 直径

DN D D1 D2 A B C E F G J L1 L2 L3 L d n M

20 98 70 43 21 28 20 27 38 13 53 16

229 1.6 15 4 12

25 108 79.5 51 27 35 25 34 51 49 14 56 17 1.6 15 4 12

32 118 89 63.5 35 43 32 42 60 59 16 57 21 1.6 15 4 12

40 127 98.5 73 41 50 40 48 67 65 18 62 22 1.6 15 4 12

50 152 120.5 92 53 62 50 60.5 83 78 19 64 25 1.6 19 4 16

65 178 139.5 105 63 75 65 73 95 91 24 70 29 1.6 19 4 16

80 190 152.5 127 78 91 80 89 108 108 24 70 30 1.6 19 4 16

100 229 190.5 157 102 116 100 114 140 135 24 76 33

305 1.6 19 8 16

125 254 216 186 128 144 125 141 165 164 24 89 37 1.6 23 8 M20

150 279 241.5 216 154 171 150 168 197 192 25 89 40 1.6 23 8 M20

200 343 298.5 270 203 221 200 219 248 246 29 102 44 1.6 23 8 M20

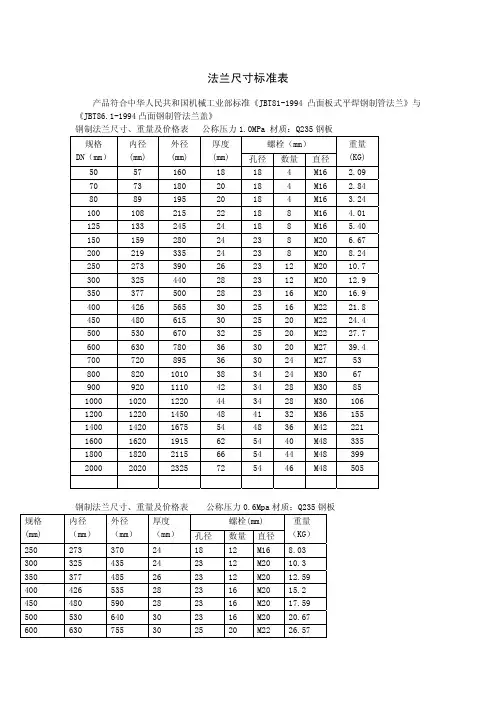

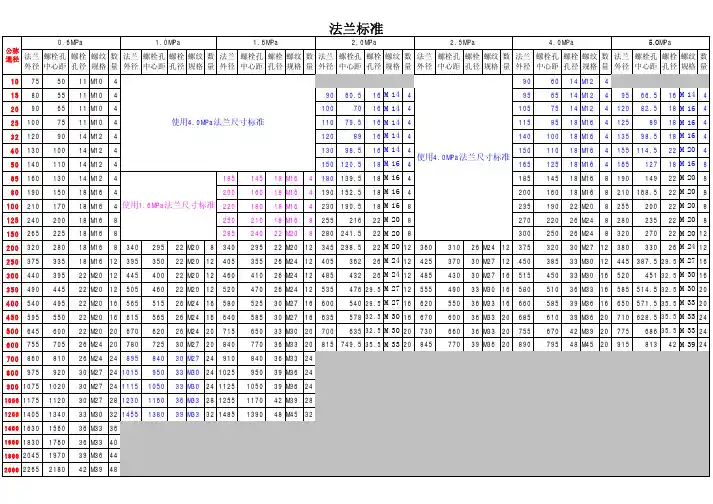

法兰尺寸标准表

产品符合中华人民共和国机械工业部标准《JBT81-1994凸面板式平焊钢制管法兰》与《JBT86.1-1994凸面钢制管法兰盖》 钢制法兰尺寸、重量及价格表 公称压力1.0MPa 材质：Q235钢板 螺栓（mm） 规格 DN（mm） 内径 (mm) 外径 (mm) 厚度 (mm) 孔径数量直径重量 (KG)

50 57 160 18 18 4 M16 2.09

70 73 180 20 18 4 M16 2.84

80 89 195 20 18 4 M16 3.24

100 108 215 22 18 8 M16 4.01

125 133 245 24 18 8 M16 5.40

150 159 280 24 23 8 M20 6.67

200 219 335 24 23 8 M20 8.24

250 273 390 26 23 12 M20 10.7

300 325 440 28 23 12 M20 12.9

350 377 500 28 23 16 M20 16.9

400 426 565 30 25 16 M22 21.8

450 480 615 30 25 20 M22 24.4

500 530 670 32 25 20 M22 27.7

600 630 780 36 30 20 M27 39.4

700 720 895 36 30 24 M27 53

800 820 1010 38 34 24 M30 67

900 920 1110 42 34 28 M30 85

1000 1020 1220 44 34 28 M30 106

1200 1220 1450 48 41 32 M36 155

1400 1420 1675 54 48 36 M42 221

1600 1620 1915 62 54 40 M48 335

1800 1820 2115 66 54 44 M48 399

欢迎来主页下载---精品文档

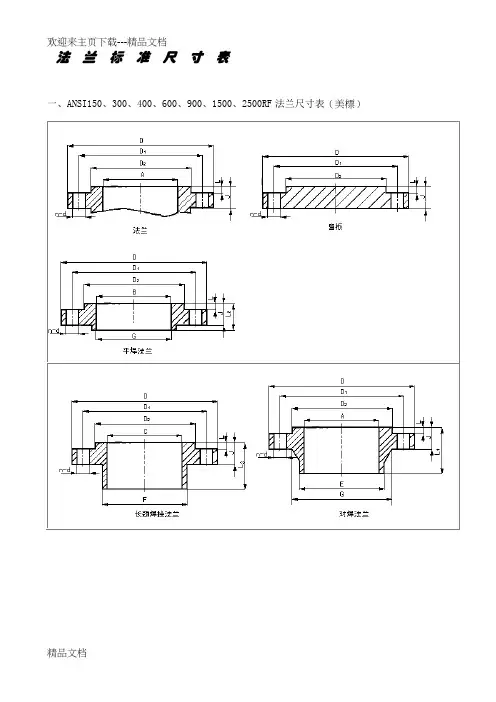

精品文档 法 兰 标 准 尺 寸 表

一、ANSI150、300、400、600、900、1500、2500RF法兰尺寸表（美標）

欢迎来主页下载---精品文档

精品文档

表1 ANSI 150RF mm

公称

通径 外径 螺栓孔中心圆直径 连接凸出部分直径 内径 焊接处颈部直径 颈根部直径 法兰

厚度 焊接法兰长度 连接凸出部分高度 螺栓孔直径 数量 螺栓

直径

DN D D1 D2 A B C E F G J L1 L2 L3 L d n M

20 98 70 43 21 28 20 27 38 13 53 16

229 1.6 15 4 12

25 108 79.5 51 27 35 25 34 51 49 14 56 17 1.6 15 4 12

32 118 89

63.5

35 43 32

42 60

59

16

57 21

1.6

15

4 12

40

127 98.5 73 41 50 40 48 67 65 18 62 22 1.6 15 4 12

50 152 120.5 92 53 62 50 60.5 83 78 19 64 25 1.6 19 4 16

65 178 139.5 105 63 75 65 73 95 91 24 70 29 1.6 19 4 16

80 190 152.5 127 78 91 80 89 108 108 24 70 30 1.6 19 4 16

100 229 190.5 157 102 116 100 114 140 135 24 76 33

305 1.6 19 8 16

125 254 216 186 128 144 125 141 165 164 24 89 37 1.6 23 8 M20

150 279 241.5 216 154 171 150 168 197 192 25 89 40 1.6 23 8 M20

常用法兰标准尺寸表格

1 / 401 常用法兰标准尺寸表常用法兰标准尺寸表格 2 / 402

常用法兰标准尺寸表格

3 / 403 ———————————————————————————————— 作者:

———————————————————————————————— 日期:常用法兰标准尺寸表格 4 / 404

常用法兰标准尺寸表

内容来源网络,由“深圳机械展(11万㎡，1100 多家展商,超10万观众)〞收集整理！

更多cｎc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数

字化无人工厂、精密测量、 3D打印、激光切割、钣金冲压折弯、精密零件加工等展示 ,就在

深圳机械展.

馅仑挥瀕閌齊钋頎樞鏞聍讶隨镓蟄。

三、JIS 10K、1６Ｋ、20K、30Ｋ、４0K、63K、RF、ＦF 法兰尺寸表

表14ＪＩS10Ｋ、ＲF、FF mm

螺栓孔中 连接凸出 连接局部 螺栓孔数

公称通径 外径 内径 法兰厚度 螺栓直径

心圆直径 局部直径 凸出高度 量与直径

DN D D1 D2 D3 t* f n-d M

20 100 75 58 19 14 18 1 4-15 12

25 125 90 70 25 14 18 1 4-19 16

40 140 105 85 38 16 20 2 4-19 16

常用法兰标准尺寸表格

5 / 405

50 155 120 100 51 16 20 2 4-19 16 常用法兰标准尺寸表格 6 / 406

65 175 140 120 61 18 22 2 4-19 16

80 185 150 130 76 18 22 2 8-19 16

100 210 175 155 102 18 24 2 8-19 16

125 250 210 185 125 20 24 2 8-23 20

150 280 240 215 152 22 26 2 8-23 20
