法兰类型及类型代号

法兰连接型式及密封面型式代号（SH3406-96）

连接型式 代号 密封面型式 代号

对焊 WN 凸台面 RF

承插焊 SW 全平面 FF

平焊 SO 凹凸面 MF（凹面为LF，凸面为LM）

螺纹 PT 榫槽面 （TG槽面为GF，榫面为TF）

松套 LJ 环曹面 RJ或环号(R 11~R79)

法兰盖 不标注

钢制对焊无缝管件类型及代号（SH3408-96）

类型 代号

45°弯头 长半径 45E

90°弯头 长半径 90E

短半径 90E(S)

180°弯头 长半径 180E

短半径 180E(S)

异径管

（大小头） 同心 R(C)

偏心 R(E)

三通 等径 T(S)

异径 T(R)

管帽 C

8

35第四部分法兰、插板、垫环、8字盲板

一．法兰常识：法兰是管道中起连接作用的重要部分，种类多，标准繁杂。由于其主要起连接作用，因此，法兰的主要特性就是连接方式及密封形式，主导影响参数是管道压力（介质不同影响材质选定）：一般地讲，低压系统（PN<2.5MPA）采用平焊或板式法兰，普通突面(RF)密封，中压系统(2.5-64MPA)采用对焊法兰，RF或凹凸面(FM/M)密封，高压系统(10.0MPA以上)，通常采用对焊法兰，梯型槽(RJ)密封。在低压不锈钢系统中，有时为节约成本及检修方便，还采用松套法兰或活套环法兰。二．法兰的类型：

管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰（SO)、对焊

法兰(WN)、螺纹法兰(TH）、承插焊法兰（SW)、松套法兰(PL)。如下图所示：

平焊法兰：将管子插入法兰内孔进行正面和背面焊接，具有易对中，价格便

宜的特点。分为两种：1、板式平焊法兰，这种法兰刚性较差，焊接时易引起法

兰面变形，引起密封面转角而导致泄漏，一般用在压力温度较低，不太重要的管

道上；2、带径平焊法兰：

这种法兰的短径使法兰的刚度和其承载能力大有提高。8

36法兰本身的制造工艺比对焊法兰要简单，与管子连接的焊接与板式平焊法兰一般

为角焊缝结构施工比较简单省事。

对焊法兰：这种法兰系将法兰焊径端与管子焊接端加工承一定形式的焊接坡

口后直接焊接，施工比较方便。由于法兰与管子焊接处有一段圆滑过渡的高径，

法兰径部厚度逐渐过渡到管壁厚度，降低了结构的不连续性，法兰强度较高，承

载条件较高，适用于压力温度波动幅度大或高温、高压和低温管道。石化工业中

工艺管道大多采用这种对焊法兰。

螺纹式法兰：一般用在镀锌钢管不宜焊接的场合，温度反复波动或高于260

℃和低于-45℃的管道不宜使用。在任何可能发生裂隙腐蚀的场合应避免使用螺

纹法兰。

承插焊法兰与带径平焊法兰相似，只是将管子插入法兰的承插孔中进行焊

接，一般只在在法兰背面有一条焊缝。这种法兰公称压力范围较大，口径较小，

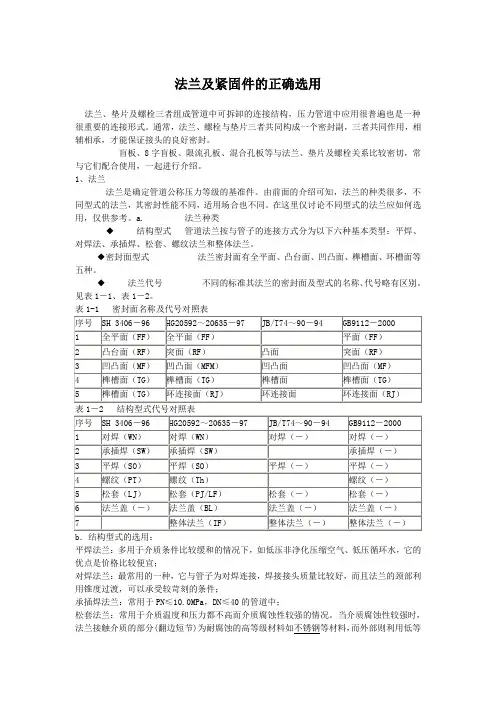

法兰及紧固件的正确选用

法兰、垫片及螺栓三者组成管道中可拆卸的连接结构，压力管道中应用很普遍也是一种很重要的连接形式。通常，法兰、螺栓与垫片三者共同构成一个密封副，三者共同作用，相辅相承，才能保证接头的良好密封。

盲板、8字盲板、限流孔板、混合孔板等与法兰、垫片及螺栓关系比较密切，常与它们配合使用，一起进行介绍。

1、法兰

法兰是确定管道公称压力等级的基准件。由前面的介绍可知，法兰的种类很多，不同型式的法兰，其密封性能不同，适用场合也不同。在这里仅讨论不同型式的法兰应如何选用，仅供参考。a. 法兰种类

◆ 结构型式 管道法兰按与管子的连接方式分为以下六种基本类型：平焊、对焊法、承插焊、松套、螺纹法兰和整体法兰。

◆密封面型式 法兰密封面有全平面、凸台面、凹凸面、榫槽面、环槽面等五种。

◆ 法兰代号 不同的标准其法兰的密封面及型式的名称、代号略有区别。见表1－1、表1－2。

表1-1 密封面名称及代号对照表

序号 SH 3406－96 HG20592～20635－97 JB/T74～90－94 GB9112－2000

1 全平面（FF） 全平面（FF） 平面（FF）

2 凸台面（RF） 突面（RF） 凸面 突面（RF）

3 凹凸面（MF） 凹凸面（MFM） 凹凸面 凹凸面（MF）

4 榫槽面（TG） 榫槽面（TG） 榫槽面 榫槽面（TG）

5 榫槽面（TG） 环连接面（RJ） 环连接面 环连接面（RJ）

表1－2 结构型式代号对照表

序号 SH 3406－96 HG20592～20635－97 JB/T74～90－94 GB9112－2000

1 对焊（WN） 对焊（WN） 对焊（－） 对焊（－）

2 承插焊（SW） 承插焊（SW） 承插焊（－）

3 平焊（SO） 平焊（SO） 平焊（－） 平焊（－）

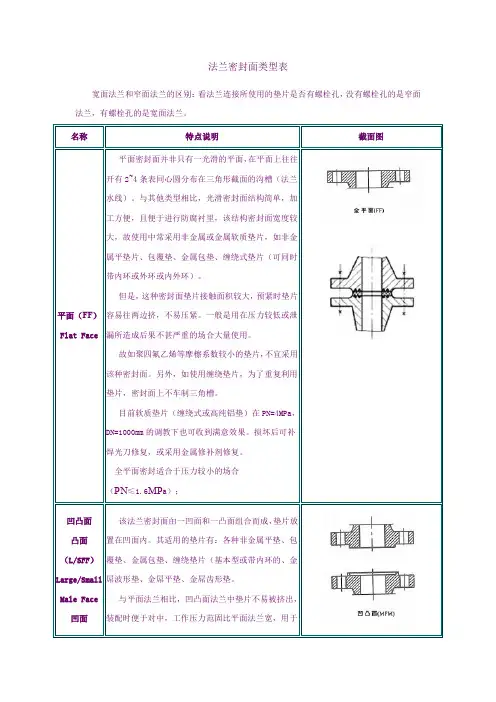

法兰密封面类型表

宽面法兰和窄面法兰的区别：看法兰连接所使用的垫片是否有螺栓孔，没有螺栓孔的是窄面法兰，有螺栓孔的是宽面法兰。

名称 特点说明 截面图

平面（FF）

Flat Face 平面密封面并非只有一光滑的平面，在平面上往往开有2~4条表同心圆分布在三角形截面的沟槽（法兰水线）。与其他类型相比，光滑密封面结构简单，加工方便，且便于进行防腐衬里，该结构密封面宽度较大，故使用中常采用非金属或金属软质垫片，如非金属平垫片、包覆垫、金属包垫、缠绕式垫片（可同时带内环或外环或内外环）。

但是，这种密封面垫片接触面积较大，预紧时垫片容易往两边挤，不易压紧。一般是用在压力较低或泄漏所造成后果不甚严重的场合大量使用。

故如聚四氟乙烯等摩檫系数较小的垫片，不宜采用该种密封面。另外，如使用缠绕垫片，为了重复利用垫片，密封面上不车制三角槽。

目前软质垫片（缠绕式或高纯铝垫）在PN=4MPa，DN=1000mm的调教下也可收到满意效果。损坏后可补焊光刀修复，或采用金属修补剂修复。

全平面密封适合于压力较小的场合（PN≤1.6MPa）；

凹凸面

凸面

（L/SFF）

Large/Small

Male Face

凹面 该法兰密封面甶一凹面和一凸面组合而成，垫片放置在凹面内。其适用的垫片有：各种非金属平垫、包覆垫、金属包垫、缠绕垫片（基本型或带内环的、金屌波形垫、金屌平垫、金屌齿形垫。

与平面法兰相比，凹凸面法兰中垫片不易被挤出，装配时便于对中，工作压力范固比平面法兰宽，用于 （L/SMF）

Large/Small

Female Face 密封要求较严的场合。但对于操作温度高，封口直径大的设备，使用该种密封面时，垫片仍存在被挤出的可能。

例如某换热器，压力2.45MPa，温度250℃，使用纯铝平垫片。纯铝最高使用温度为425℃，其密封应该可靠。事实上，换热器投入运转不久就出现泄漏，二次紧固后也仅维持一段时间。经停车检查，发现垫片内径发生显著変形。其原因是纯铝的塑性良好，250℃时的屈服强度约是常温下的15%，延伸率高达4~5倍，这就是说在高温下铝垫的压延、蠕变现象严重。
