水环式真空泵是一种常见的真空抽气设备，其工作原理是利用水环在高速旋转时形成的液环来实现气体的吸入和排出。本文将详细介绍水环式真空泵的工作原理。

一、水环式真空泵的结构

1.1 水环式真空泵由泵体、叶轮、水环、进气口、排气口等部分组成。

1.2 泵体通常为圆筒形，内部安装有叶轮，叶轮与泵体之间留有一定的间隙。

1.3 进气口和排气口分别连接真空容器和排气管道。

二、水环式真空泵的工作原理

2.1 泵体内充满一定量的水，当叶轮高速旋转时，水被离心力拉向泵体壁形成液环。

2.2 液环在叶轮的作用下不断旋转，同时与叶轮之间的间隙形成密闭的空间。

2.3 当泵体内气体被液环吸入后，叶轮继续旋转将气体排出泵体，从而实现真空抽气的目的。

三、水环式真空泵的优势

3.1 由于水环的润滑作用，水环式真空泵能够在高速旋转时减少叶轮与泵体之间的摩擦损失。

3.2 水环式真空泵的结构简单，维护方便，使用寿命较长。

3.3 由于水的密度大，水环式真空泵的抽气效率较高，适用于各种工业领域的真空抽气需求。

四、水环式真空泵的应用领域 4.1 水环式真空泵广泛应用于化工、医药、食品等领域的真空蒸馏、真空干燥等工艺。

4.2 在石油、冶金、电力等行业中，水环式真空泵也被用于真空输送、真空提取等工艺。

4.3 水环式真空泵还常用于真空包装、真空吸附等领域。

五、水环式真空泵的发展趋势

5.1 随着工业技术的不断发展，水环式真空泵将不断提高抽气效率和稳定性。

5.2 未来水环式真空泵可能会采用更先进的材料和技术，以适应更多领域的真空抽气需求。

5.3 水环式真空泵的自动化程度将不断提高，为工业生产提供更便捷、高效的真空抽气解决方案。

总之，水环式真空泵作为一种常见的真空抽气设备，具有结构简单、使用方便、抽气效率高等优点，广泛应用于各种领域的真空工艺中。随着技术的不断进步，水环式真空泵的性能和应用领域将不断拓展，为工业生产提供更多可能性。

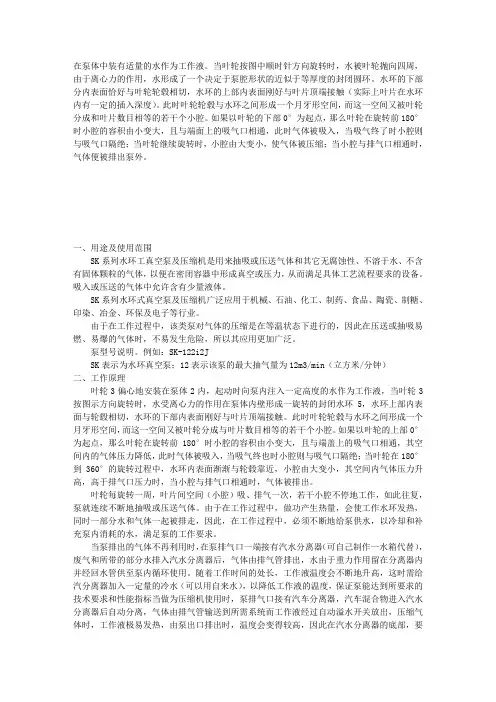

在泵体中装有适量的水作为工作液。当叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。

一、用途及使用范围

SK系列水环工真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空或压力，从而满足具体工艺流程要求的设备。吸入或压送的气体中允许含有少量液体。

SK系列水环式真空泵及压缩机广泛应用于机械、石油、化工、制药、食品、陶瓷、制糖、印染、冶金、环保及电子等行业。

由于在工作过程中，该类泵对气体的压缩是在等温状态下进行的，因此在压送或抽吸易燃、易爆的气体时，不易发生危险，所以其应用更加广泛。

泵型号说明。例如：SK-122i2J

SK表示为水环真空泵；12表示该泵的最大抽气量为12m3/min（立方米/分钟）

二、工作原理

叶轮3偏心地安装在泵体2内，起动时向泵内注入一定高度的水作为工作液，当叶轮3按图示方向旋转时，水受离心力的作用在泵体内壁形成一旋转的封闭水环5，水环上部内表面与轮毂相切，水环的下部内表面刚好与叶片顶端接触。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成与叶片数目相等的若干个小腔。如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端盖上的吸气口相通，其空间内的气体压力降低，此时气体被吸入，当吸气终也时小腔则与吸气口隔绝；当叶轮在180°到360°的旋转过程中，水环内表面渐渐与轮毂靠近，小腔由大变小，其空间内气体压力升高，高于排气口压力时，当小腔与排气口相通时，气体被排出。

水环式真空泵：工作原理与应用

水环式真空泵是一种常用的气体排放和抽真空的设备，广泛应用于化工、食品、医药等领域。那么，水环式真空泵的工作原理是什么？它有哪些作用呢？

一、工作原理

1.玻璃器皿或真空室通过进气口引入气体。

2.当气体进入真空泵后，水环泵轮开始旋转，同时用水将气体压缩。

3.由于水环泵轮的运动，将气体压缩，从而使气体排出水环泵。

4.在排出气体的同时，水环泵将气体吸入泵室并再次压缩。

5.这个过程不断循环，最终达到达到所需真空度。

二、作用

1.气体排放：水环式真空泵可以将有害气体经过压缩后排放到大气中，降低对环境的污染。

2.真空抽取：水环式真空泵可以把一定范围内的空气排出，形成局部真空环境，用于热处理、吸附、蒸馏等工艺过程中的操作。

3.液体回收：水环式真空泵可以将液体通过压缩，把液体回收到集液器中，减少浪费。 总之，水环式真空泵是一种简单有效的设备，它以水为介质进行气体排放和真空抽取，不仅具有解决环境污染的作用，还能使用在众多工艺中，是化工、食品、医药等行业的重要设备之一。

水环式真空泵工作原理

水环式真空泵是一种常见的真空泵，它通过水环的旋转来产生真空。下面将详细介绍水环式真空泵的工作原理。

1. 原理概述

水环式真空泵利用水作为工作介质，在泵腔内形成水环，通过水环的旋转来产生真空。水环式真空泵的主要组成部份包括泵体、水环、叶轮、进气口和出气口等。

2. 工作过程

（1）进气过程：当水环式真空泵启动时，泵体内的水环开始旋转。进气口打开，气体通过进气口进入泵腔。由于水环的旋转，气体被抛出泵腔，形成真空。

（2）压缩过程：随着水环的旋转，气体被压缩在水环和泵腔之间。水环的旋转使得气体被连续压缩，真空度逐渐提高。

（3）排气过程：当气体被压缩到一定程度时，气体通过出气口排出泵腔。排出的气体经过冷却和过滤，可以得到干净的气体。

3. 工作原理详解

（1）水环的作用：水环是水环式真空泵的核心部份，它起到密封和压缩气体的作用。水环的旋转将气体压缩，并形成真空。

（2）叶轮的作用：叶轮是水环式真空泵中的转子，通过机电的驱动使其旋转。叶轮的旋转产生离心力，将气体抛出泵腔，形成真空。

（3）进气口和出气口的作用：进气口用于气体进入泵腔，而出气口用于气体排出泵腔。进气口和出气口的位置设计合理，可以提高泵的效率。

（4）冷却和过滤：水环式真空泵在排气过程中会产生热量和杂质。为了保护泵的性能和延长使用寿命，需要对排出的气体进行冷却和过滤处理。 4. 优点和应用领域

（1）优点：水环式真空泵具有结构简单、可靠性高、维护方便等优点。它适合于各种气体的抽取，具有较高的抽取效率。

（2）应用领域：水环式真空泵广泛应用于化工、制药、食品加工、电子、冶金等行业。它可以用于真空蒸馏、真空干燥、真空吸附等工艺过程。

总结：

水环式真空泵通过水环的旋转来产生真空，其工作原理简单且可靠。它适合于各种气体的抽取，并广泛应用于不同行业的工艺过程中。水环式真空泵的优点包括结构简单、可靠性高、维护方便等。通过冷却和过滤处理，可以得到干净的气体。水环式真空泵在化工、制药、食品加工、电子、冶金等领域具有重要的应用价值。
