路面平整度试验3m直尺法一、试验目的用于测定压实成型的路基、路面各层表面的平整度,以评定路面的施工质量及使用质量.二、试验要求通过试验,要求掌握用3m直尺法测定路面平整度的试验步骤及数据处理方法.三、仪器设备3m直尺、塞尺.四、试验步骤1、在测试路段路面上选择测试地点1当为施工过程中质量检测需要时,测试地点根据需要确定,可以单杆检测;2当为路基、路面工程质量检查验收或进行路况评定需要时,应首尾相接连续测量10尺.特殊需要外,应以行车道一侧车轮轮迹距车道线80~100cm带作为连续测定的标准位置.3对旧路面已形成车辙的路面,应取车辙中间位置为测定位置,用粉笔在路面上作好记.2、测试要点1在施工过程中检测时,按根据需要确定的方向,将3m直尺摆在测试地点的路面上.2目测3m直尺底面与路面之间的间隙情况,确定间隙为最大的位置.3用有高度标线的塞尺塞进间隙处,量记最大间隙的高度,精确至.连续平整度仪法一、试验目的该试验用连续平整度仪测定路表面的不平整度的标准差,以表示路面的平整度,来评定路面的施工质量和使用质量,但不适用于在已有较多坑槽、破损严重的路面上测定.二、试验要求通过试验,要求掌握用连续平整度仪测定路面平整度的试验方法和数据处理,同时掌握3m直尺测定路面的平整度试验方法.三、仪器设备1、连续式平整度仪:标准长度为3m,前后两组轮的轴间距离为3m.中间为一个3m长的机架,机架可缩短或折叠,前后各有4个行走轮,机架中间有一个能起落的测定轮.机架上装有蓄电源及可拆卸的检测箱,检测箱可采用显示、记录、打印或绘图等方式输出测试结果.测定轮上装有位移传感器,自动采集位移数据.测定间距为10cm,每一计算区间的长度为100m,100m输出一次结果.机架头装有一牵引钩及手拉柄,可用人力或汽车牵引.2、牵引车:小面包车或其他小型牵引汽车.3、皮尺或测绳.四、试验步骤1、试验要点1选择测试路段路面测试地点.2将连续式平整度测定仪置于测试路段路面起点上.3在牵引汽车的后部,将平整度的挂钩挂上后,放下测定轮,启动检测器及记录仪,随即启动汽车,沿道路纵向行驶,横向位置保持稳定,并检查平整度检测仪表上测定数字显示、打印、记录的情况.如检测设备中某项仪表发生故障,即停车检测.牵引平整度仪的速度应均匀,速度宜为5km/h,最大不得超过12km/h.在测试路段较短时,亦可用人力拖拉平整度仪测定路面的平整度,但拖拉时应保持匀速前进.2、结果处理1计算自动:按每10cm间距采集的位移值自动计算100m计算区间的平整度标准差,记录测试长度、曲线振幅大于某一定值3mm、5mm、8mm、10mm等的次数、曲线振幅的单向凸起或凹下累计值,以3m机架为基准的中点路面偏差曲线图,并打印输出.人工计算:在记录曲线上任意设一基准线,每隔一定距离宜为读取曲线偏离基准线的偏离位移值d i.d i——以100m为一个计算区间,每隔一定距离自动采集间距为10cm,人工采集间距为采集的路面凹凸偏差位移值,mm;n——计算区间用于计算标准差的测试数据个数.3计算一个评定路段内各区间平整度标准差的平均值、标准差反应σi的偏离程度、变异系数.4试验应列表报告每一个评定路段内各测定区间的平整度计算值、各评定路段平整度的平均值、标准差、变异系数以及不合格区间数.五、注意事项牵引平整度仪的速度应均匀,速度宜为5km/h,最大不得超过12km/h.。

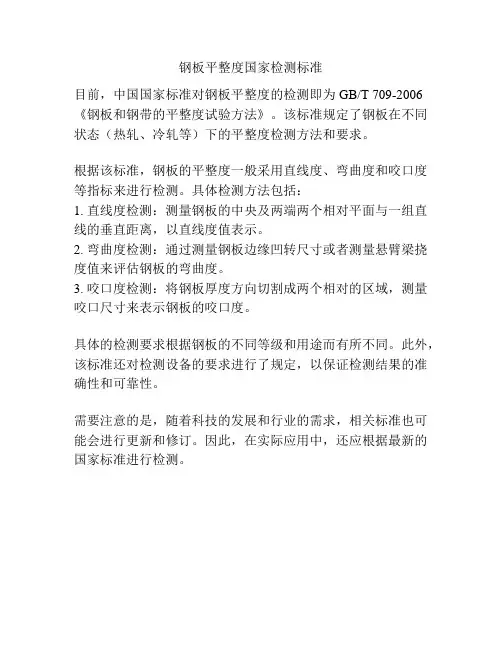

钢板平整度国家检测标准
目前,中国国家标准对钢板平整度的检测即为GB/T 709-2006《钢板和钢带的平整度试验方法》。
该标准规定了钢板在不同状态(热轧、冷轧等)下的平整度检测方法和要求。
根据该标准,钢板的平整度一般采用直线度、弯曲度和咬口度等指标来进行检测。
具体检测方法包括:
1. 直线度检测:测量钢板的中央及两端两个相对平面与一组直线的垂直距离,以直线度值表示。
2. 弯曲度检测:通过测量钢板边缘凹转尺寸或者测量悬臂梁挠度值来评估钢板的弯曲度。
3. 咬口度检测:将钢板厚度方向切割成两个相对的区域,测量咬口尺寸来表示钢板的咬口度。
具体的检测要求根据钢板的不同等级和用途而有所不同。
此外,该标准还对检测设备的要求进行了规定,以保证检测结果的准确性和可靠性。
需要注意的是,随着科技的发展和行业的需求,相关标准也可能会进行更新和修订。
因此,在实际应用中,还应根据最新的国家标准进行检测。
车辆工程技术133工程技术1 公路沥青路面平整度检测技术方法近年来,我国不断增长的交通量和逐渐增大的车辆荷载,让人们对公路的使用性能提出了更高的要求,路面平整度作为衡量路面使用性能的重要指标,对汽车通行的平稳性和舒适性产生直接的影响。
想要使沥青路面平整度得到有效保证,必须做好平整度检测工作,具体如下。
(1)3m直尺法。
3m直尺测定法有单尺测定最大间隙及等距离(1.5m)连续测定两种。
两种方法测定的路面平整度有较好的相关关系。
前者常用于施工质量控制与检查验收,单尺测定时要计算出测定段的合格率;等距离连续测试也可用于施工质量检查验收,要算出标准差,用标准差来表示平整程度。
但该方法比较落后,测量效率低下,操作者需要低头弯腰,现已用得较少。
(2)连续式平整度仪法。
连续式平整度仪测量时由人或车拉动该仪器前进,由于路面不平引起测量小轮上下摆动,并带动位移传感器的测杆在传感器的小孔槽里上下滑动。
这样就可以根据传感器输出的电位的正负及其大小来确定路面平整度。
采用该类测定仪灵活性较大,既可人拖,也可车拉,但检测效率较低(检测速度不大于12km/h)。
该方法适用于测定路表面的平整度,评定路面的施工质量和使用质量,但不适用于在已有较多坑槽、破坏严重的路面上测定。
连续式平整度仪的标准长度为3m,其质量应符合仪器标准的要求。
中间为一个3m 长的机架,机架可缩短或折叠,前后各有4个行走轮,前后两组轮的轴间距离为3m。
机架中间有一个能起落的测定轮。
机架上装有蓄电源及可拆卸的检测箱,检测箱可采用显示、记录、打印或绘等方式输出检测结果。
(3)激光断面仪法。
激光断面仪在公路工程检测中,不仅可以检测路面平整度,还可以检测路面车辙和构造深度等。
激光断面仪是一种新型检测技术,主要构成包括激光传感器、加速度传感器、数据采集仪器等,能够在很短时间内完成路面平整度检测。
其本质是采用了激光测距原理,一标准刚性梁上安装多个(两个以上)激光位移传感器,刚性梁可安装在车尾部。
平整度测试方法
在工程施工中,平整度是一个非常重要的指标,它直接关系到施工质量和使用效果。
因此,对于各种不同的道路、场地、地基等工程项目,平整度测试都是必不可少的一项工作。
那么,如何进行平整度测试呢?接下来,我们将介绍几种常见的平整度测试方法。
首先,我们来介绍一种常用的平整度测试方法——激光平整度测试。
激光平整度测试是利用激光器发出的平行光束,通过接收器接收反射光,从而实现对地面平整度的测量。
这种方法可以实现快速、精确的测试,适用于大面积的平整度测试,并且可以实现自动化操作,提高了工作效率。
其次,还有一种常见的平整度测试方法——振动平整度测试。
振动平整度测试是利用振动传感器对地面进行振动测试,通过振动信号的波形和幅值来判断地面的平整度。
这种方法适用于较小面积的平整度测试,操作简单,成本较低,但测试精度相对较低。
除了以上介绍的两种常见的平整度测试方法,还有一种比较特殊的方法——人工平整度测试。
人工平整度测试是指由专业人员利用平整度测试仪器,对地面进行目测和手感测试,通过经验判断地
面的平整度。
这种方法适用于一些特殊场合,例如地形复杂、无法使用机械设备进行测试的情况,但测试结果受到人员主观因素的影响,精度较低。
综上所述,平整度测试是工程施工中非常重要的一项工作,不同的工程项目需要选择合适的测试方法。
激光平整度测试适用于大面积的快速测试,振动平整度测试适用于较小面积的测试,而人工平整度测试则适用于一些特殊场合。
在进行平整度测试时,需要根据实际情况选择合适的测试方法,并严格按照操作规程进行测试,以确保测试结果的准确性和可靠性。
平整度检测方法在工程施工和生产制造过程中,平整度是一个非常重要的指标,它直接关系到工程质量和产品品质。
因此,如何准确、快速地检测平整度成为了工程技术人员和质量管理人员关注的焦点。
本文将介绍几种常用的平整度检测方法,希望能为相关人员提供一些参考和帮助。
首先,我们来介绍一种常见的平整度检测方法——使用平板。
平板是一种简单实用的工具,通过在被检测表面移动平板,然后用游标卡尺或其他测量工具来测量不同位置的高度差,从而得出平整度的数据。
这种方法操作简单,成本低廉,适用于一些小面积的平整度检测。
其次,我们介绍激光测量法。
激光测量法利用激光技术进行测量,通过激光仪器在被检测表面进行扫描,然后得出高程数据,再通过数据处理软件计算平整度。
这种方法具有高精度、高效率的特点,适用于大面积的平整度检测,尤其是对于地面、道路等大范围的平整度检测。
另外,还有一种常用的平整度检测方法是使用电子水准仪。
电子水准仪是一种精密的测量仪器,通过在被检测表面进行测量,得出不同位置的高程数据,再通过数据处理软件进行分析,计算平整度。
这种方法适用于对平整度要求较高的场合,如机场跑道、高速公路等工程的平整度检测。
除了以上介绍的几种方法,还有一些其他的平整度检测方法,如光栅法、摄像测量法等,它们各有各的特点和适用范围。
在选择平整度检测方法时,需要根据具体的工程要求和实际情况进行综合考虑,选择最合适的方法进行检测。
总的来说,平整度检测是工程和生产中一个非常重要的环节,它直接关系到产品和工程的质量。
选择合适的平整度检测方法对于保证工程质量和产品品质具有重要意义。
希望本文介绍的平整度检测方法能够为相关人员提供一些帮助和参考,促进工程技术和质量管理的进步。
3米直尺测定路基路面平整度试验方法6.1目的和适用范围。
6.1.1本方法规定用3米直尺测定距离路表面的最大间隙表示路基路面的平整度,以mm计。
6.1.2 本方法适用于测定压实成型的路面各层表面的平整度,以评定路面的施工质量及使用质量,也可用于路基表面成型后的施工平整度检测。
6.2仪具与材料本试验需要下列仪具与材料:6.2.1 3米直尺:硬木或铝合金型钢制,底面平直,长3m。
6.2.2楔形塞尺:木或金属制的三角形塞尺,有手柄。
塞尺的长度与高差之比不小于10,宽度不大于15mm,边部有高度标记,刻度精度不小于0.2mm,也呆使用其他类型的量尺。
6.2.3其他:皮尺或钢卷尺、粉笔。
6.3方法与步骤6.3.1准备工作6.3.1.1 按有关规定选择测试路段6.3.1.2在测试路段路面上选择测试地点:当为施工过程中质量检测需要时,测试地点根据需要确定,可以单杆检测;当为路基路面工程质量检查验收或进行路况评定需要时,应连续测量10尺。
除特殊需要者外,应以行车道一侧车轮轮迹(距车道线80—100cm)作为连续测定的标准位置。
对旧路已形成车辙的路面。
应取车辙中间位置为测定位置,用粉笔在路面上作好标记。
6.3.1.3清扫路面测定位置的污物。
6.3.2测试步骤:(1)在施工过程中检测时,按根据需要确定的方向,将3米直尺摆在测试地点的路面上。
(2)目测3米直尺的底面与路面之间的间隙情况,确定间隙为最大的位置。
(3)用有高度标线的塞尺塞进间隙处,量记其最大间隙的高度(mm)准确至0.2mm。
(4)施工结束后检测时,按现行《公路工程质量检验评定标准》(JTJ071-98)规定,每一处连续检测10尺,按上述(1)-(3)的步骤测记10个最大间隙。
6.4计算6.4.1单杆检测路面的平整度计算以3米直尺与路面的最大间隙度为测定结果。
连续测定10尺时,判断每个测定值是否合格,根据要求计算合格百分率,并计算10个最大间隙的平均值。
6.5报告6.5.1单杆检测的结果应随时记录测试位置及检测结果。
3米直尺测定路基路面平整度试验方法6.1目的和适用范围。
6.1.1本方法规定用3米直尺测定距离路表面的最大间隙表示路基路面的平整度,以mm计。
6.1.2 本方法适用于测定压实成型的路面各层表面的平整度,以评定路面的施工质量及使用质量,也可用于路基表面成型后的施工平整度检测。
6.2仪具与材料本试验需要下列仪具与材料:6.2.1 3米直尺:硬木或铝合金型钢制,底面平直,长3m。
6.2.2楔形塞尺:木或金属制的三角形塞尺,有手柄。
塞尺的长度与高差之比不小于10,宽度不大于15mm,边部有高度标记,刻度精度不小于0.2mm,也呆使用其他类型的量尺。
6.2.3其他:皮尺或钢卷尺、粉笔。
6.3方法与步骤6.3.1准备工作6.3.1.1 按有关规定选择测试路段6.3.1.2在测试路段路面上选择测试地点:当为施工过程中质量检测需要时,测试地点根据需要确定,可以单杆检测;当为路基路面工程质量检查验收或进行路况评定需要时,应连续测量10尺。
除特殊需要者外,应以行车道一侧车轮轮迹(距车道线80—100cm)作为连续测定的标准位置。
对旧路已形成车辙的路面。
应取车辙中间位置为测定位置,用粉笔在路面上作好标记。
6.3.1.3清扫路面测定位置的污物。
6.3.2测试步骤:(1)在施工过程中检测时,按根据需要确定的方向,将3米直尺摆在测试地点的路面上。
(2)目测3米直尺的底面与路面之间的间隙情况,确定间隙为最大的位置。
(3)用有高度标线的塞尺塞进间隙处,量记其最大间隙的高度(mm)准确至0.2mm。
(4)施工结束后检测时,按现行《公路工程质量检验评定标准》(JTJ071-98)规定,每一处连续检测10尺,按上述(1)-(3)的步骤测记10个最大间隙。
6.4计算6.4.1单杆检测路面的平整度计算以3米直尺与路面的最大间隙度为测定结果。
连续测定10尺时,判断每个测定值是否合格,根据要求计算合格百分率,并计算10个最大间隙的平均值。
6.5报告6.5.1单杆检测的结果应随时记录测试位置及检测结果。
路基路面现场试验检测方法之平整度试验检测方法平整度是路面施工质量与服务水平的重要指标之一。
它是指以规定的标准量规,间断地或连续地量测路表面的凹凸情况,即不平整度的指标。
路面的平整度与路面各结构层次的平整状况有着一定的联系,即各层次的平整效果将累积反映到路面表面上,路面面层由于直接与车辆及大气接触,不平整的表面将会增大行车阻力,并使车辆产生附加振动作用。
这种振动作用会造成行车颠簸,影响行车的速度和安全及驾驶的平稳和乘客的舒适,同时,振动作用还会对路面施加冲击力,从而加剧路面和汽车机件损坏和轮胎的磨损,并增大油耗。
而且,不平整的路面会积滞雨水,加速路面的破坏。
因此;平整度的检测与评定是公路施工与养护的一个非常重要的环节。
平整度的测试设备分为断面类及反应类两大类。
断面类实际上是测定路面表面凹凸情况的,如最常用的3m直尺及连续式平整度仪,还可用精确测定高程得到;反应类测定路面凹凸引起车辆振动的颠簸情况。
反应类指标是司机和乘客直接感受到的平整度指标,因此它实际上是舒适性能指标,最常用的测试设备是车载式颠簸累积仪。
现已有更新型的自动化测试役备,如纵断面分析仪,路面平整度数据采集系统测定车等。
国际上通用国际平整度指数IRI衡量路面行驶舒适性或路面行驶质量,可通过标定试验得出IRI与标准差ó或单向累计值VBI之间的关系。
二、平整度测试方法(一) 3m直尺法3m直尺测定法有单尺测定最大间隙及等距离(1.5m)连续测定两种。
两种方法测定的路面平整度有较好的相关关系。
前者常用于施工质量控制与检查验收,单尺测定时要计算出测定段的合格率;等距离连续测试也可用于施工质量检查验收,要算出标准差,用标准差来表示平整程度。
1.试验目的和适用范围用于测定压实成型的路基、路面各层表面的平整度,以评定路面的施工质量及使用质量。
2.测试要点(1)在测试路段路面上选择测试地点①当为施工过程中质量检测需要时,测试地点根据需要确定,可以单杆检测;②当为路基、路面工程质量检查验收或进行路况评定需要时,应首尾相接连续测量10尺。
平整度试验检测方法
平整度试验是指对地面表面平整度进行检测的试验。
地面表面平整度
是指检测点与控制点之间的高差,即检测点处高度与控制点处高度之间的
差值。
平整度检测的目的是为了评估地面表面的平整度,以满足特定的工
程要求。
以下是平整度试验的检测方法。
1.设计平整度要求:在进行平整度试验之前,需要根据特定的工程要
求和规范,确定地面表面的平整度要求。
这些要求可以包括最大允许的高
差和坡度等。
2.设定控制点:在试验区域内,需要设定一些控制点,用于测量地面
表面的高度。
这些控制点应该是平均分布在试验区域内的,并且与设计要
求相一致。
3.进行高度测量:使用测量仪器(如水平仪、激光水平仪等),对试
验区域内的控制点进行高度测量。
确保仪器的精度和准确性,并按照仪器
的使用说明进行测量。
4.建立高度差示意图:根据控制点的高度测量结果,绘制一张高度差
示意图。
这张图将展示出试验区域内不同点的高度差,并用不同颜色或符
号表示不同的高度区间。
5.计算平整度指数:通过分析高度差示意图,可以计算出平整度指数。
参考不同的工程要求和规范,可以采用不同的计算方法,如根据高度差的
平均值、标准差或最大值等。
6.评估结果:根据计算出的平整度指数,对地面表面的平整度进行评估。
如果指数满足设计要求,则可以认为地面表面达到了足够的平整度。
如果不满足要求,则需要考虑采取相应的改进措施。
需要注意的是,平整度试验应该在工程施工前、施工过程中和施工后进行多次检测,以确保地面表面的平整度符合要求。
同时,应选择适当的试验区域和控制点,以代表地面表面的整体情况。
在测量过程中,应注意仪器的准确性和测量误差的控制,以提高测试结果的可靠性。
