简述铁路桥梁墩身拉杆孔封堵施工措施

新建南昌至赣州铁路客运专线CGZQ-2标编号：CGZQ-2标—桥涵01-001桥涵拉杆孔封堵技术交底编制：复核：审批：接受：中铁四局集团昌赣客专CGZQ-2标项目经理部二〇一五年十二月三十一日桥涵拉杆孔封堵技术交底表格编号1311项目名称新建南昌至赣州铁路客运专线CGZQ-2标第 1 页共 4 页交底编号桥涵-01-001工程名称涵洞工程设计文件图号/施工部位承台、墩身、涵洞交底日期一、适用范围本技术交底适用于里程：DK29+520.405～DK63+032.36桥涵拉杆孔封堵施工.二、设计情况：无.三、施工工艺和施工流程桥涵拉杆眼清理桥涵拉杆眼内压水湿润从一端对拉杆眼压膨胀水泥浆拉杆眼表面用水泥浆抹面调色.(1)拔除拉杆后,对外露出混凝土结构物面的套管进行截除,并剔入混凝土30米米,清理PVC套管内的杂物.(2)桥涵拉杆眼内压水湿润:采用手动注浆泵(容积1L左右)灌水湿润,拉杆眼另一端有水流出即可.(3)从一端对拉杆眼压膨胀水泥浆：采用手动注浆泵对拉杆眼进行压浆,保证压浆密实.浆液配比为膨胀剂：普通硅酸盐水泥：水=1：10：7左右(根据气温高低在现场调整配比).便携式手动堵漏注浆机(简称手动注浆泵)是灌浆堵漏的必备工具.该机具有体积小、重量轻、不用电、结构简单、操作灵活、性能可靠、清洗方便等特性,可广泛用于混凝土灌浆工程.如图1：图1：手动注浆泵(3)拉杆眼表面用水泥浆抹面调色：压浆封堵完毕后,采用普通水泥：白水泥：水：107胶=3：5：4：1的水泥浆进行拉杆眼表面的抹面调色.正式抹面前,根据周围混凝土颜色在进行试配调整,保证拉杆眼处抹面后颜色与周围一致.四、注意事项(1)用手动注浆泵压膨胀水泥浆时,根据气温高低,水泥浆的水灰比控制在0.6-0.7左右.既要保证水泥浆能充满整个拉杆孔道,又要保证其不因为水灰比过大而从孔道流出污染混凝土表面.同时手动注浆泵的压力应足以克服孔道摩擦阻力.(2)控制吸水：用水泥浆压浆及修补时,不能在干燥的混凝土表面上进行,这是因为干面会吸取压浆液中的水份,从而将降低其与原混凝土表面的粘结,也会降低水泥浆的质量和耐久性.拉杆孔道首先要浸湿,最好的做法是充分湿润内表面,在内表面还有点潮湿的时候进行压浆效果较佳.(3)其他修补砂浆调配:多数修补工作的失败是由于未能使用同周围混凝土表面相同配合比的材料而造成的 .即使是使用了与原混凝土相同的配合比,也很难保证修整部分的颜色与原混凝土颜色一致.为了弥补这一缺陷,通常修补所用的混合料有以下几种配比(具体最优的配比只有通过现场调试得出)：①白色水泥+普通水泥+砂+水;②白色水泥+砂+水;③普通水泥+砂+水.以上3种配合比为保证修补材料和原混凝土的结合都可以考虑加胶.①破碎边角的修整：对于因意外碰撞或拆模不小心造成的边角破碎,在修。

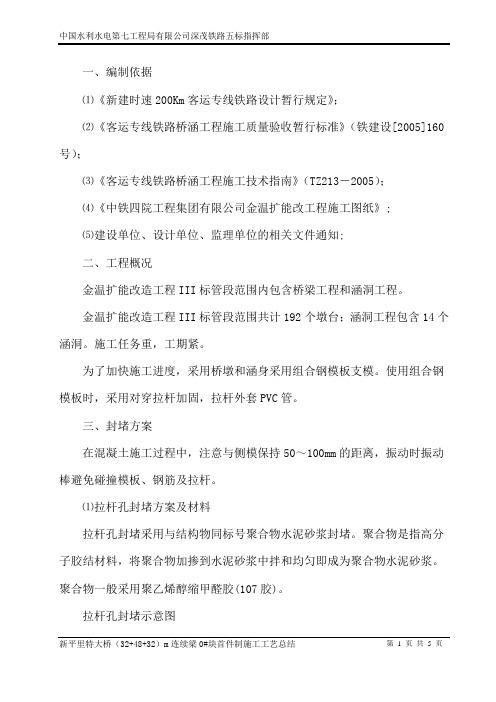

一、编制依据⑴《新建时速200Km客运专线铁路设计暂行规定》；⑵《客运专线铁路桥涵工程施工质量验收暂行标准》（铁建设[2005]160号）；⑶《客运专线铁路桥涵工程施工技术指南》（TZ213－2005）；⑷《中铁四院工程集团有限公司金温扩能改工程施工图纸》;⑸建设单位、设计单位、监理单位的相关文件通知;二、工程概况金温扩能改造工程III标管段范围内包含桥梁工程和涵洞工程。

金温扩能改造工程III标管段范围共计192个墩台；涵洞工程包含14个涵洞。

施工任务重，工期紧。

为了加快施工进度，采用桥墩和涵身采用组合钢模板支模。

使用组合钢模板时，采用对穿拉杆加固，拉杆外套PVC管。

三、封堵方案在混凝土施工过程中，注意与侧模保持50～100mm的距离，振动时振动棒避免碰撞模板、钢筋及拉杆。

⑴拉杆孔封堵方案及材料拉杆孔封堵采用与结构物同标号聚合物水泥砂浆封堵。

聚合物是指高分子胶结材料，将聚合物加掺到水泥砂浆中拌和均匀即成为聚合物水泥砂浆。

聚合物一般采用聚乙烯醇缩甲醛胶(107胶)。

拉杆孔封堵示意图聚乙烯醇缩甲醛胶，它又称“107胶”，是以聚乙烯醇与甲醛在酸性介质中进行缩合反应而制得的一种透明水溶液。

无臭、无味、无毒，有良好的粘结性能，粘结强度可达0.9MPa。

通水泥砂浆内加入107胶后，能增加砂浆与基层的粘结力。

起到防水目的。

⑴聚合物水泥砂浆配制采用P.O42.5的普通硅酸盐水泥，根据试验室配合比参数，确定的每立方水泥用量掺入20%“107胶”。

在配制浆液时，应进行实验检验，同时，在施工前应进行水泥浆的试配，并将试配结果以及上述材料的实验结果报告同时上报监理工程师审批。

在施工中袋装水泥要经常进行抽检(包括重量)，加水时要采用定量容器，保证浆量的准确。

为了保证砂浆质量，应做到随拌随用只拌制一次水泥浆，全部用完。

⑵拉杆孔清理混凝土结构物混凝土达到拆模强度后，按照安装钢模板的相反顺序拆出钢模板。

拆除时应注意应先拆除拉杆螺栓，在撤出钢模，自上而下，先外后里。

一、方案概述为了确保施工质量和安全，针对施工现场中出现的各种洞口，特制定本洞口封堵专项措施方案。

本方案旨在规范洞口封堵施工流程，提高施工质量，防止渗漏、裂缝等问题的发生，确保施工安全。

二、施工准备1. 施工材料：水泥、砂子、钢筋、模板、防水材料、膨胀剂、钢筋网片等。

2. 施工工具：凿岩机、切割机、搅拌机、振捣器、钢筋绑扎工具、水平尺、垂直尺等。

3. 施工人员：技术负责人、施工员、钢筋工、模板工、混凝土工等。

三、施工流程1. 施工前准备：对洞口进行测量，确定洞口尺寸，绘制施工图。

2. 洞口处理：对洞口周边进行凿毛，清理洞口内杂物，浇水湿润。

3. 支模：根据洞口尺寸和结构要求，搭设模板，确保模板牢固、严密。

4. 钢筋绑扎：根据设计要求，绑扎钢筋，确保钢筋间距、锚固长度等符合规范。

5. 混凝土浇筑：采用混凝土搅拌车运输混凝土，使用振捣器进行振捣，确保混凝土密实。

6. 养护：混凝土浇筑完成后，及时进行养护，防止裂缝、渗漏等问题。

7. 防水处理：在混凝土表面涂刷防水涂料，增强防水性能。

8. 拆模：混凝土强度达到设计要求后，拆除模板，清理施工现场。

四、施工操作要点1. 洞口处理：洞口周边凿毛深度不小于50mm，清理洞口内杂物，浇水湿润。

2. 支模：模板搭设牢固，接缝严密，防止漏浆。

3. 钢筋绑扎：钢筋间距、锚固长度等符合设计要求，确保结构安全。

4. 混凝土浇筑：混凝土坍落度控制在合理范围内，确保混凝土密实。

5. 养护：混凝土浇筑完成后，及时进行养护，防止裂缝、渗漏等问题。

6. 防水处理：防水涂料涂刷均匀，厚度符合规范要求。

五、质量要求1. 洞口尺寸、形状符合设计要求。

2. 模板搭设牢固，接缝严密。

3. 钢筋绑扎符合设计要求，无露筋、断筋等现象。

4. 混凝土密实，无蜂窝、麻面、裂缝等质量问题。

5. 防水涂料涂刷均匀，无漏涂、起皮等现象。

六、安全措施1. 施工人员必须穿戴好个人防护用品，如安全帽、手套、防尘口罩等。

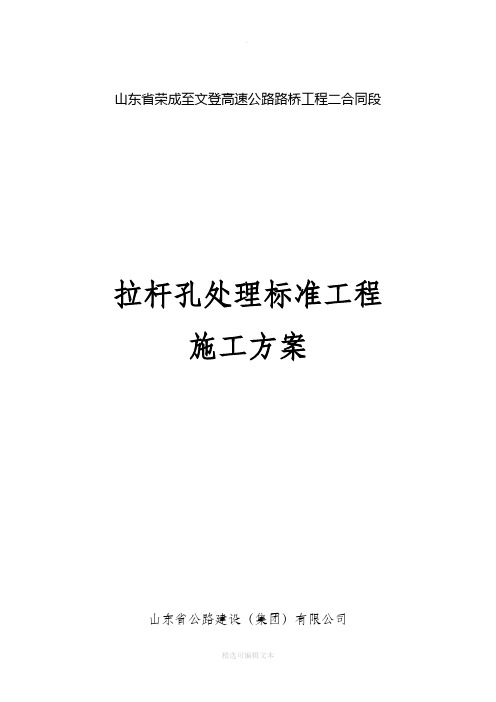

山东省荣成至文登高速公路路桥工程二合同段拉杆孔处理标准工程施工方案山东省公路建设（集团）有限公司荣文高速公路路桥工程二合同项目经理部二○一四年五月十七日混凝土拉杆孔封堵标准工程施工方案为确保混凝土结构物的外观尺寸、在混凝土施工工程中不跑模、涨模，在模板加固施工中采用拉杆方案加固。

拉杆外套PVC套管，拆除拉杆后，在混凝土结构物上留有空洞，为确保结构物外观质量与防水要求，制定本标准工程的施工方案：一、材料准备拉杆孔封堵采用不低于结构物标号的聚合物水泥砂浆封堵。

聚合物是指高分子胶结材料，将聚合物加掺到水泥砂浆中拌和均匀即成为聚合物水泥砂浆。

聚合物一般采用聚乙烯醇缩甲醛胶（107胶）。

拉杆孔封堵示意图通过水泥砂浆内加入107胶后，能增强砂浆与基层的粘结力，起到防水的目的。

聚合物水泥砂浆配置：采用P·O42.5普通硅酸盐水泥，黑白水泥按1:1进行拌合，视结构物砼外观颜色适当调配。

施工前先试配，待砂浆干硬后，观察颜色。

若颜色与结构物颜色一致，则进行施工，若颜色不一致，则找出原因，重新配制。

根据试验室配合比参数，确定每立方水泥用量中掺入20%“107胶”。

在配制浆液时，应进行试验检验，同时在施工前进行水泥浆的试配。

为确保砂浆质量，应做到随拌随用。

二、施工方案1、拉杆孔清理混凝土结构物混凝土达到拆模强度后，按照安装钢模板的相反顺序拆出钢模板。

拆除时应注意应先拆除拉杆螺栓，在撤出钢模，自上而下，先外后里。

在拆除钢模板后，立即拔除拉杆。

为了更好的拔除拉杆，在拔除拉杆时，一定要与PVC套管保持水平。

拔除拉杆后，对外露出混凝土结构物面的套管进行截除，并剔入混凝土30mm，清理PVC套管内的杂物。

套管截除示意图2、施工工艺（1）洒水湿润清洁基层后，聚合物水泥砂浆配制将拉杆孔填充密实，初凝后面层用铁抹子压光。

（2）将配制好的聚合物水泥砂浆充分拌和好，采用自制的砂浆水平导向槽插入拉杆孔口位置，通过砂浆填充棒将砂浆塞入拉杆孔内。

混凝土拉杆孔封堵施工
方案
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
混凝土拉杆孔封堵施工方案
一、材料准备
拉杆孔封堵采用与结构物同标号水泥砂浆封堵。

水泥砂浆配置：采用P·普通硅酸盐水泥，不得使用过期或受潮结块水泥，砂采用中砂，粒径3mm以下，含泥量不得大于1%，使用前经过3-5mm筛子过筛。

施工前先试配，水泥和砂暂按1:3进行拌合，待砂浆干硬后，观察颜色。

若颜色与结构物颜色一致，则进行施工，若颜色不一致，则找出原因，重新配制。

为确保砂浆质量，应做到随拌随用。

二、施工方案
1、拉杆孔处理：将内外池壁对拉螺杆胶圈剔除，用铁锤将对拉螺杆砸断。

2、钢丝刷刷毛：待清理干净后，用钢丝刷绕周圈刷毛，清理干净。

3、洒水润湿孔洞，采用水泥砂浆将拉杆孔填充密实，初凝后面层用铁抹子压光。

4、封堵完成后，浇水养护不得少于7天，保证混凝土表面湿润。

或喷涂养护液，不得出现开裂现象。

山东省荣成至文登高速公路路桥工程二合同段拉杆孔处理标准工程施工组织方案山东省公路建设（集团）有限公司荣文高速公路路桥工程二合同项目经理部二○一四年五月十七日混凝土拉杆孔封堵标准工程施工组织方案为确保混凝土结构物的外观尺寸、在混凝土施工工程中不跑模、涨模，在模板加固施工中采用拉杆方案加固。

拉杆外套套管，拆除拉杆后，在混凝土结构物上留有空洞，为确保结构物外观质量与防水要求，制定本标准工程的施工组织方案：一、材料准备拉杆孔封堵采用不低于结构物标号的聚合物水泥砂浆封堵。

聚合物是指高分子胶结材料，将聚合物加掺到水泥砂浆中拌和均匀即成为聚合物水泥砂浆。

聚合物一般采用聚乙烯醇缩甲醛胶（胶）。

拉杆孔封堵示意图通过水泥砂浆内加入胶后，能增强砂浆与基层的粘结力，起到防水的目的。

聚合物水泥砂浆配置：采用·普通硅酸盐水泥，黑白水泥按进行拌合，视结构物砼外观颜色适当调配。

施工前先试配，待砂浆干硬后，观察颜色。

若颜色与结构物颜色一致，则进行施工，若颜色不一致，则找出原因，重新配制。

根据试验室配合比参数，确定每立方水泥用量中掺入“胶”。

在配制浆液时，应进行试验检验，同时在施工前进行水泥浆的试配。

为确保砂浆质量，应做到随拌随用。

二、施工组织方案、拉杆孔清理混凝土结构物混凝土达到拆模强度后，按照安装钢模板的相反顺序拆出钢模板。

拆除时应注意应先拆除拉杆螺栓，在撤出钢模，自上而下，先外后里。

在拆除钢模板后，立即拔除拉杆。

为了更好的拔除拉杆，在拔除拉杆时，一定要与套管保持水平。

拔除拉杆后，对外露出混凝土结构物面的套管进行截除，并剔入混凝土，清理套管内的杂物。

套管截除示意图、施工工艺（）洒水湿润清洁基层后，聚合物水泥砂浆配制将拉杆孔填充密实，初凝后面层用铁抹子压光。

（）将配制好的聚合物水泥砂浆充分拌和好，采用自制的砂浆水平导向槽插入拉杆孔口位置，通过砂浆填充棒将砂浆塞入拉杆孔内。

砂浆填充示意图（）砂浆填充采用砂浆进行填塞密实，先填塞中间管部分。

浅谈新建福厦高速铁路墩身拉杆孔封堵施工工艺摘要：新建福厦高速铁路双线特大桥墩身施工过程中，仍需拉杆进行模板加固，拉杆外部需套设PVC管，抽出拉杆后，在混凝土结构物上会留有孔洞，大大影响墩身外观质量和防水需求。

本文阐述了一种新型“高速铁路墩身拉杆孔封堵”施工工艺，通过新建福厦高铁墩身拉杆孔封堵应用，取得了较好的效果，为未来高速铁路墩身拉杆孔封堵施工提供参考。

关键词：墩身；高速铁路；拉杆孔封堵；外观质量引言新建福州至厦门铁路位于福建省沿海地区，北起福州市，途经莆田市、泉州市，南至厦门市和漳州市，是东南沿海铁路客运通道的重要组成部分。

在高速铁路桥梁墩身施工中，仍需拉杆进行模板加固，拉杆外部需套设PVC 管，抽出拉杆后，在混凝土结构物上会留有孔洞。

由于创建“精品工程、优质工程”对墩身外观质量要求较高和墩身防水需求，需对拉杆孔进行封堵。

现有的拉杆孔的封堵方法主要是将水泥砂浆从拉杆孔抹入，功效低且孔内填充不密实。

因此我们研制形成了“高速铁路墩身拉杆孔封堵”施工工法，通过新建福厦高铁集美特大桥、东孚特大桥及天竺山特大桥墩身拉杆孔封堵应用，取得了较好的效果。

并且得到了东南沿海铁路责任有限公司的高度认可，并要求全线进行推广应用。

一、工艺特点“高速铁路墩身拉杆孔封堵”施工工艺首先利用手持式电动环切钻剔除拉杆孔内PVC套管，然后使用多功能小型手动注浆枪注入膨胀水泥砂浆，最后使用调色水泥浆进行抹面处理。

通过电动建筑吊篮升降系统控制施工平台高度，可满足不同墩高的施工需求。

与传统的使用水泥砂浆抹入拉杆孔相比，保证了拉杆孔的封堵功效和封闭性，大大提高了墩身混凝土外观质量，具有操作简单，成本低，设备重复使用等显著优点。

二、适用范围本工法适用于各种高度空心墩及实体墩拉杆孔封堵施工。

三、工艺原理“高速铁路墩身拉杆孔封堵”工艺原理是通过电动建筑吊篮提供施工平台，利用手持式电动环切钻、长嘴钳、空气压缩机、精品长筒吹尘枪、多功能小型手动注浆枪、2.0L喷壶、PVC透明塑料硬胶片等小型工具组成拉杆孔封堵系统。

墩身加固施工方案. 加固原则加固原则：首先按《公路桥梁加固设计规范》（JTG/T J22-2008）要求采用压力灌注法进行裂缝修补，修补用胶应符合该规范要求。

然后对寨河桥素混凝土圆端形实体桥墩采用既有墩身外包钢筋混凝土，将既有墩加宽加厚的加固方案。

裂缝处理和外包混凝土施工期间宜对铁路进行限速。

加固方法：混凝土圆端形实体墩加固采用在原墩身四周加厚的加固方案，在原墩身四周最小加固厚度为0.3m，加固后桥墩仍为圆端形截面，加固高度均按实际墩身高加固，即从承台顶面开始加固至顶帽底为止。

1.1施工工艺和注意事项1.1.1施工工艺流程墩身裂缝封闭处理→墩身及承台表面凿毛处理→测量放样→安装上下通道→墩身、承台钻孔→钢筋加工、绑扎及安装→模板安装→预埋件埋设→混凝土浇筑→→拆模→混凝土养护。

1.1.2主要机具设备混凝土振捣器、电气焊设备、凿毛设备、钢筋切割机、电锤钻、小型气泵、钢筋探测仪等。

1.1.3主要材料钢筋、植筋胶、裂缝修补胶等1.1.4材料进场及检验（1）材料进场砼由光山县祥瑞砼拌合站通过水泥混凝土罐车运至现场到地泵内再泵送入墩身模板内；钢筋在钢筋加工厂集中加工然后运至施工现场安装。

（2）材料检验①钢筋进场后送试验室检验，合格后方可使用。

②商品砼用水泥应符合设计图纸要求GB175-2007《通用硅酸盐水泥》标准中的42.5#硅酸盐水泥。

③商品砼砂应选用符合JGJ52-2006《普通混凝土用砂、石质量标准及检验方法》的中粗砂。

④商品砼用碎石应选用符合JGJ52-2006《普通混凝土用砂、石质量标准及检验方法》的碎石，粒径以5-20mm为宜。

⑤砼养护用水取自寨河，应事先化验，符合要求后方准使用。

⑥砼的每一组份必须采用检测合格的计量工具准确计量，其中允许误差为：水泥±2%，砂、石子±3%，水及添加剂±1%。

1.1.5裂缝封闭施工（1）裂缝封闭施工方法首先对裂缝周边进行打磨，然后采用铁科院的裂缝修补胶对裂缝进行封闭，裂缝注胶封闭合格后方可进行下道工序施工。

铁路工程桥梁工程基础及墩台施工安全保证措施⑴一般安全保证措施施工前，对施工安全做专项调查研究，并制定相应的安全技术措施和实施细则，向施工人员进行安全技术交底。

对桥梁施工中的辅助结构必须进行安全检算，并考虑采取相应的安全措施。

施工前，应对现场、机具设备及安全防护设施等进行全面检查，确认符合要求后方可施工。

施工前提前采取防洪措施，如基坑四周设排水设施、设备和材料置于高处，确保汛期人员、设备、材料和工程的安全。

基坑开挖时根据设计要求或地质情况按规定的边坡坡率分层下挖，严禁局部开挖深坑或从底层向四周掏土的方法施工。

在基坑顶面边坡以外的四周开挖排水沟，并保持畅通。

基坑周边设安全围栏。

基坑上部有动载时，坑边缘与动载间预留一定距离的护道或采取加固措施。

施工现场吊装工作，严格按照吊装安全技术规程要求操作。

任何人进入工作区内必须佩戴安全帽和其它防护用品，遵章守纪，听从指挥，同时加强安全保卫工作，禁止闲杂人员进入。

施工区域设置平面布置图和交通指示牌，大型施工机械及特种车辆通过和作业时有专人负责指挥。

存放易燃、易爆物品的仓库与生活、生产房屋保持一定安全距离，并有专人防守。

在施工区内设置标准的安全标志，以引起职工对现场不安全因素的注意，对威胁安全与健康的物体和环境作出快速反应。

⑵挖孔桩施工安全保证措施井口锁口应高出地面30cm，以防止石块等物滚落井内伤人。

孔外四周挖排水沟，及时排出孔口外边的积水。

人员上下桩孔使用专门的爬梯，防止碰伤和跌落。

当孔深较深时，先通风后下孔，并及时检测有害气体的含量，二氧化碳含量达到0.3％时，要采取通风换气措施。

挖孔结束后或休工时，要对井口设置防护，防止人员失足落入井内；抽水时，要防止触电；出碴时，要设置带保险的双挂钩。

⑶钻孔桩施工安全措施钻孔桩钻机的安置必须在稳固的基础上，当施工场地为旱地时，进行平整场地、清除杂物、换除软土、碾压密实，钻机避免直接置于不坚实的填土上，避免产生不均匀沉陷；场地为陡坡时，用枕木搭设坚固稳定的工作平台。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010634246.X(22)申请日 2020.07.02(71)申请人 中铁六局集团有限公司地址 100036 北京市海淀区万寿路2号申请人 中铁六局集团北京铁路建设有限公司(72)发明人 于海晓　(74)专利代理机构 天津才智专利商标代理有限公司 12108代理人 庞学欣(51)Int.Cl.E01D 19/02(2006.01)E01D 21/00(2006.01)(54)发明名称高铁墩柱拉杆孔封堵和外观质量控制的施工方法(57)摘要一种高铁墩柱拉杆孔封堵和外观质量控制的施工方法。

其包括选取封堵原材料及装饰原材料；截除PVC套管、剔除拉杆孔内混凝土；洒水湿润；压入膨胀水泥砂浆；进行一次抹面及二次压浆收面；养护等步骤。

本发明采用的设施设备移动方便快捷，操作简单。

施工过程中容易控制并且确保了封堵面的色差与墩柱表面相互一致，外观质量符合要求，拉杆孔内封堵结构可以提高拉杆孔洞的防渗性能。

避免了传统做法的缺点，保证了封堵孔处的混凝土质量和色差及孔内水泥砂浆的强度。

此方法施工速度快，效率较高，安全性有保障，具有实施效果好，安全质量可靠等优势。

通过使用此施工方法，桥墩外观质量得到了很大提高，较好地解决了桥梁墩柱外观质量二次修复难的问题。

权利要求书1页 说明书3页 附图1页CN 111910507 A 2020.11.10C N 111910507A1.一种高铁墩柱拉杆孔封堵和外观质量控制的施工方法，其特征在于：所述的施工方法包括按顺序进行的下列步骤：1)首先选取封堵原材料及装饰原材料；封堵原材料采用膨胀水泥砂浆，用于对拉杆孔内部空间进行压浆和封堵；装饰原材料采用调色水泥浆，用于使墩柱上拉杆孔最外面水泥浆的色泽与墩柱的颜色成为一体；2)墩身拉杆拔除后，将从拉杆孔内向外露出混凝土结构表面的PVC套管进行截除，并用手持式电动环切钻剔除拉杆孔内20～30mm厚的混凝土，并用空气压缩机和精品长筒吹尘枪清理拉杆孔及PVC套管内的杂物；3)采用塑料喷壶对拉杆孔内及周围区域进行洒水湿润，以便于膨胀水泥砂浆与墩身混凝土更好地粘结在一起，形成致密结构；4)采用多功能小型手动注浆枪向拉杆孔内压入膨胀水泥砂浆，拉杆孔口处预留10mm的深度，待膨胀水泥砂浆基本凝固并达到一定强度后，在拉杆孔的一端注入高压水，检查另一端是否存在漏水、渗水或水印痕迹，以判断拉杆孔内填塞是否密实；待检测合格后，方可进入下道施工工序；5)根据拉杆孔周围混凝土的颜色选择适宜配比的调色水泥浆，以保证拉杆孔处抹面后颜色与周围一致；然后将一张中间带有圆孔的PVC透明塑料硬胶片粘贴在拉杆孔口周围的混凝土表面，以防止调色水泥浆粘于既有混凝土表面上，之后用上述调色水泥浆进行一次抹面，待一次抹面的调色水泥浆未完全凝固前进行二次压浆收面；6)对上述压浆收面后的调色水泥浆及时喷洒混凝土养护剂进行养护一次，养护结束后即可完成高铁墩柱拉杆孔的封堵过程。

闸墩伸缩缝封堵施工方案
一、开槽及抹面
堵漏效果与材料关系十分密切，材料为堵漏技术提供基本条件和起着保障作用，优越性能的，高品位的材料最终要在使用技术中体现出来，无论什么材料它一定要与堵漏技术操作相匹配、相适应。

因此，本工程防水、堵漏选用材料为：特配制和生产的快凝、膨胀的堵漏型高分子材料用于堵漏修补；应确保注浆孔都半径叠合。

二、埋设注浆嘴
注浆嘴用4-6分PV管或铸铁管，埋设在行槽内，清洗干净，用双快水泥或高标号水泥把注浆嘴稳固于行槽。

三、封闭漏水部位
注浆嘴埋设后，除注浆嘴漏水外，其他凡有漏水现象或有可能漏水的部位（一定范围内）都要采取封闭措施，以免出现漏浆、跑浆现象。

四、试注
在漏水处封闭后注浆嘴埋设后并具有一定的强度时进行。

试注时用颜色水代替浆液，以计算注浆量、注浆时间，为确定浆液配合比，注浆压力等提供参考。

同时观察封堵情况和各孔连通情况，以保证注浆正常进行。

五、安装与检查
安装并检查注浆机具，以确保在注浆施工中安全使用。

六、注浆
选其中一孔注浆（选择在较低处及漏水量较大的注浆嘴），待多孔见浆后，立即关闭各孔，仍继续注浆，注浆压力应大于渗漏水压力，使浆液沿着渗水通道迸向推进，直到不再进浆时，先立即关闭注浆嘴再停止压浆。

注浆结束后，将注浆孔及检查孔封堵密实。

待浆液凝固后，剔除注浆嘴，观察注浆堵漏效果，必要时可重复注浆。

外墙拉杆螺孔封堵方案外墙拉杆螺孔封堵方案背景在外墙保温过程中，通常需要安装拉杆来固定保温材料。

但是，拉杆安装后，会在外墙表面留下螺孔。

如果这些螺孔没有封堵好，会影响外墙的保温效果、美观度以及耐久性。

因此，需要对外墙拉杆螺孔进行封堵处理。

封堵方案封堵材料的选择通常情况下，可以选择以下材料进行封堵：1.矿棉板矿棉板是一种防火、隔音、保温的材料，具有优良的吸声性能和防火性能，适合在外墙拉杆螺孔封堵使用。

使用时可以选择与外墙保温材料同色系的矿棉板，使封堵后的外墙保持整洁美观。

同时，在选择矿棉板时需要注意其厚度，一般建议选择6mm以上的矿棉板。

2.聚苯乙烯泡沫板聚苯乙烯泡沫板是一种轻质、隔热、隔音材料，可以有效地封堵外墙拉杆螺孔，防止冷桥形成。

使用聚苯乙烯泡沫板封堵时，需要选择与保温材料相同的密度和规格，并在封堵前进行充分的打孔处理，以确保材料与墙面粘合牢固。

3.石膏板石膏板具有耐水、耐潮性能，可用于室内和外墙的隔热、隔音和隔火处理。

石膏板的封堵效果良好，可以直接粘贴在螺孔处。

然而，石膏板的吸水性也会导致其在雨水或高湿度环境下发霉，因此不宜长期使用于外墙。

4.水泥砂浆水泥砂浆是一种常用的建筑材料，具有优良的耐久性和抗压强度。

在封堵外墙拉杆螺孔时，可以选择水泥砂浆与其混合后涂抹在螺孔处，进行封堵处理。

需要注意的是，水泥砂浆需要充分干燥后才能进行下一步处理。

封堵操作流程1.清洁墙面和螺孔周围在进行封堵之前，需要先清洁好墙面和螺孔周围的杂物和灰尘，确保墙面干净平整。

2.选用封堵材料根据具体情况，选择适宜的材料进行封堵，注意材料需要与外墙保温材料相匹配。

对于矿棉板、聚苯乙烯泡沫板和石膏板，需要按照要求进行切割处理，便于粘贴封堵。

对于水泥砂浆，需要按照一定的比例加水拌和，成为适宜的糊状物。

3.进行封堵将选好的封堵材料粘贴到螺孔处，按照材料要求进行压实处理。

封堵时需要注意封堵和外墙的平整度和垂直度，并确保封堵材料与周围外墙密合无缝。

桥涵拉杆孔封堵专项施工方案为了加快混凝土的施工进度，我指挥部在桥墩施工过程中，部分模板采取可撤式钢模板。

为了保证确保混凝土结构物的外观尺寸、在混凝土施工工程中不跑模、涨模，在模板加固施工中采用拉杆方案加固。

拉杆外套PVC套管，拆除拉杆后，在混凝土结构物上留有孔洞，为了确保桥涵结构外观质量及防水要求，特制定本专项施工方案。

一、编制依据⑴《新建时速200Km客运专线铁路设计暂行规定》；⑵《客运专线铁路桥涵工程施工质量验收暂行标准》（铁建设[2005]160号）；⑶《客运专线铁路桥涵工程施工技术指南》（TZ213－2005）；⑷《中铁四院工程集团有限公司金温扩能改工程施工图纸》;⑸建设单位、设计单位、监理单位的相关文件通知;二、工程概况金温扩能改造工程III标管段范围内包含桥梁工程和涵洞工程。

金温扩能改造工程III标管段范围共计192个墩台；涵洞工程包含14个涵洞。

施工任务重，工期紧。

为了加快施工进度，采用桥墩和涵身采用组合钢模板支模。

使用组合钢模板时，采用对穿拉杆加固，拉杆外套PVC管。

三、封堵方案在混凝土施工过程中，注意与侧模保持50～100mm的距离，振动时振动棒避免碰撞模板、钢筋及拉杆。

⑴拉杆孔封堵方案及材料拉杆孔封堵采用与结构物同标号聚合物水泥砂浆封堵。

聚合物是指高分子胶结材料，将聚合物加掺到水泥砂浆中拌和均匀即成为聚合物水泥砂浆。

聚合物一般采用聚乙烯醇缩甲醛胶(107胶)。

拉杆孔封堵示意图聚乙烯醇缩甲醛胶，它又称“107胶”，是以聚乙烯醇与甲醛在酸性介质中进行缩合反应而制得的一种透明水溶液。

无臭、无味、无毒，有良好的粘结性能，粘结强度可达0.9MPa。

通水泥砂浆内加入107胶后，能增加砂浆与基层的粘结力。

起到防水目的。

⑴聚合物水泥砂浆配制采用P.O42.5的普通硅酸盐水泥，根据试验室配合比参数，确定的每立方水泥用量掺入20%“107胶”。

在配制浆液时，应进行实验检验，同时，在施工前应进行水泥浆的试配，并将试配结果以及上述材料的实验结果报告同时上报监理工程师审批。
