3-1 判断下列直线与平面是否平行。
（1）
（2）
（3）
平行
3-2 求下列直线与片面的交点K，并判断其可见性。
（1）
（2）
PV
k'
不平行
k'
k
PH
画法几何及工程
(gōngchéng)制图习题答
a'
e'
a"(e")
d'
d"
b' c'
b' c"
c
a
de
b
a
e
(c)
d
33
画法几何(huà fǎ jǐ hé)
及工程制图习题答案
共八十一页
5-5 补全六棱柱截切后的水平投影和侧面投影。
5-56 补全六 切棱 口柱 四截 棱切 柱后 的的 水水 平平 投投 影影 和和 侧侧 面面 投投 影影 。。
5-7 补全穿孔三棱柱的水平投影和侧面投影。
画法几何及工程
(gōngchéng)制图习题
答案
共八十一页
画法几何(huà fǎ jǐ hé)及
工程制图习题答案
共八十一页
画法几何及工程
(gōngchéng)制图习题
答案
共八十一页
画法几何(huà fǎ jǐ hé)
及工程制图习题答案
共八十一页
画法几何及工程制图习题
(xítí)答案
共八十一页
及工程制图习题答案
共八十一页
《土木工程制图(1)》试题1-2附答案
八、完成同坡屋面的H、V面投影。 （10分）
九、 作截切后圆柱的V、H投影 。(10分）
评分标准： 1. H中可见线4.5分，虚线1.5分 2. W中可见线3分，虚线1分
评分标准： 1. H面投影5分 2. V面投影5分
十、 求出图示三棱柱与圆锥的相贯线。 Nhomakorabea10分）
评分标准： V投影7分 ，H投影3分 。
六、求两平面的交线，并判别可见性。 （10分）
七、完成三棱锥切割后的H、W面投影。 (10分）
八、完成同坡屋面的H、V面投影。 （10分）
九、 作截切后圆柱的V、H投影 。(10分）
十、 求出图示三棱柱与圆锥的相贯线。（10分）
六、求两平面的交线，并判别可见性。 （10分）
七、完成三棱锥切割后的H、W面投影。 (10分）
评分标准：
1.椭圆：4分。 2.双曲线：4分。 3.圆：2分。

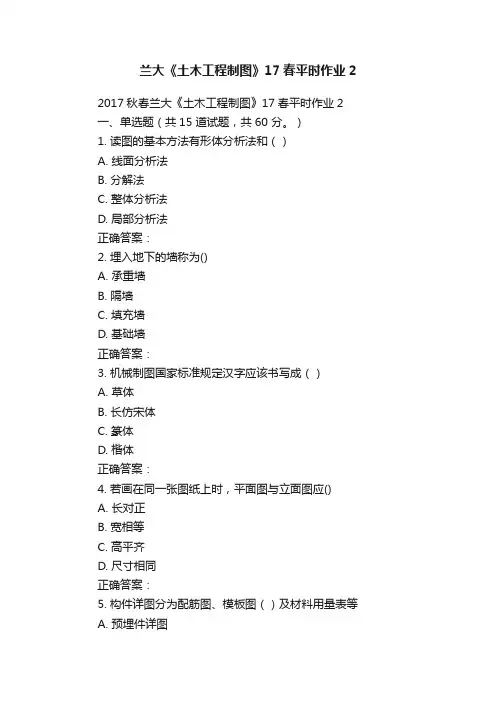

兰大《土木工程制图》17春平时作业2
兰大《土木工程制图》17春平时作业22017秋春兰大《土木工程制图》17春平时作业2一、单选题（共15 道试题，共60 分。
）1. 读图的基本方法有形体分析法和（）A. 线面分析法B. 分解法C. 整体分析法D. 局部分析法正确答案：2. 埋入地下的墙称为()A. 承重墙B. 隔墙C. 填充墙D. 基础墙正确答案：3. 机械制图国家标准规定汉字应该书写成（）A. 草体B. 长仿宋体C. 篆体D. 楷体正确答案：4. 若画在同一张图纸上时，平面图与立面图应()A. 长对正B. 宽相等C. 高平齐D. 尺寸相同正确答案：5. 构件详图分为配筋图、模板图（）及材料用量表等A. 预埋件详图B. 钢筋详图C. 剖面图D. 立面图正确答案：6. 表示方向的粗实线画在剖切位置线的左边表示（）A. 向上投影B. 向左投射C. 向右投影D. 向下投射正确答案：7. 各图上标高数值以米为单位，一般注至小数点后（）A. 一位B. 两位C. 三位D. 四位正确答案：8. 一般的板面标高比,卫生间，板面标高（）_A. 高B. 低C. 一样D. 不一定正确答案：9. 若画在同一张图纸上时，平面图与剖面图应（）A. 长对正B. 宽相等C. 高平齐D. 尺寸相同正确答案：10. 当正圆锥轴线垂直于H 面时，V 投影和W 投影都是等腰三角形，两腰是圆锥（）的投影A. 轮廓素线B. 导线C. 母线D.E. 素线正确答案：11. 按"国标"规定，投影图与局部剖面图之间，要用徒手画的（）分界A. 折断线B. 波浪线C. 实线D. 虚线正确答案：12. 假想用一水平的剖切平面，通过门、窗洞将整橦房子剖开,然后画出其整体的剖面图。
这种水平剖切的剖面图，在房屋建筑图中，称为（）。
A. 剖面图B. 断面图C. 立面图D. 平面图正确答案：13. 假想用一个或多个（）于外墙轴线的铅垂剖切面，将房屋剖开，所得的投影图，称为建筑剖面图A. 平行B. 相交C. 垂直D. 交叉正确答案：14. 一般建筑，除总平面图外至少要画（）个平面图A. 一个C. 三个D. 四个正确答案：15. 轴测轴之间的夹角称为（）A. 轴间角B. 侧轴间角C. 相似角D. 投影角正确答案：《土木工程制图》17春平时作业2二、判断题（共10 道试题，共40 分。
吉大2019-2020学年第二学期期末考试《土木工程制图》大作业参考答案
非标准劳动关系面对的挑战
我国的非标准劳动关系是在市场经济快速发展，就业形式日益严峻的大背景下产生并发展 起来的，更多的是缓解就业压力的产物。由于国有企业改革，我国的城镇失业率一直居高不下， 而传统的僵化的固定就业模式刚性太大，不利于缓解就业压力。非标准劳动关系对于降低用人 单位的用工成本、方便劳动者自由选择劳动时间、缓解就业压力、扩大就业机会等作用越来越 突出，正成为就业的重要渠道，使劳动关系呈现出多元化、复杂化格局。非标准劳动关系突破 了标准劳动关系的内涵，对原有的劳动关系法律调整机制提出了新的挑战。随着非标准劳动关 系的不断发展，我国传统的标准劳动关系法律调整体系已经越来越不适应非标准劳动关系调整 的需求。非标准劳动关系对传统法律的挑战主要体现在以下几方面：
法权利。但是，目前我国法律对于社会保险制度的规范，都是按照标准就业的特点设计运作的， 包括计费年限、缴费办法和待遇标准等。这种模式的社会保障制度以就业的稳定性和缴费的连 续性为基础，而这种制度不完全适合非标准劳动关系就业的特点。比如社会保险的转移由于各 地社会保险的缴费标准、待遇标准等不同，操作起来比较困难。
吉林大学网络教育学院
2019-2020 学年第二学期期末考试《土木工程制图》大作业
作业要求：大作业要求学生手写完成，提供手写文档的清晰扫描图片，并将图片添加到 word 文档内，最终 wod 文档上传平台，不允许学生提交其他格式文件（如 JPG，RAR 等非 word 文档格式），如有雷同、抄袭 成绩按不及格处理。
1.法律适用和劳动主体方面 我国现行的劳动法律主要以标准劳动关系为主，很多非标准劳动关系被排斥在基本法律调 整的范围之外。 此外，我国《劳动法》主要覆盖的是传统行业的劳动者，范围狭窄。非标准 劳动关系就业人员中有些是在《劳动法》或者《劳动合同法》调整范围之内，如劳动者派遣关 系中的劳动者等，但还有很多人被排斥在这两部法律的调整之外，如家政人员等。我国非标准 劳动关系调整的现状要求劳动主体适用范围必须扩大。 2.劳动关系的建立ห้องสมุดไป่ตู้面 根据《劳动法》的规定，只有用人单位与劳动者之间才能建立劳动关系。用人单位可以是 企业也可以是个体经营者，但不能是个人。但是在非标准劳动关系领域，用人的一方有可能是 个人、家庭和自营经济实体等。不属于《劳动法》规定的用人单位，因此这种法律关系不受劳 动法的调整。因此，很长时间以来，非标准劳动关系就业人员与用人方之间仅被视为具有平等 主体之间的民事权利义务关系。发生民事权益问题，按民事诉讼的程序处理。实际上，无论是 标准劳动关系就业还是非标准劳动关系就业，都是具有劳动能力的公民从事为国家和社会承认 的社会工作，并以此获得用以维持本人及家庭生活的劳动报酬或者经营收入。因此，将非标准 劳动关系放在劳动关系调整之外不符合非标准劳动关系的本质特征，也容易导致非标准劳动关 系就业人员丧失本该享有的劳动权利。 3.劳动关系和雇佣关系的处理 劳动关系中对劳动者的保护比较全面，它包括了劳动过程中的各项权利，除法定的劳动标 准外，还包括无过错责任的工伤保护原则和接触劳动关系的补偿原则等。而雇佣关系中的劳动 者的权利仅受私法的调整，按照平等主体之间的民事权利义务关系来处理，如出现劳动中的人 身伤害，只能根据过错程度来分担责任。但实际上，雇佣关系跟劳动关系在本质上是相同的， 因为两种关系中间的劳动者都不拥有生产资料且劳动的目的都是生产过程和获得劳动报酬，而 且雇佣关系和劳动关系一样，具有从属性，雇员接受雇主的指挥、管理和监督，雇主为雇员提 供合理的劳动条件和安全保障。因此，如果直接用雇佣关系的原则来调整一些非标准劳动关系 不符合我国劳动者权益保护这一劳动法宗旨。 4.社会保障方面 在我国，社会保障是实现社会保护的核心所在，非标准劳动关系的社会保障问题是一项宪
我国的非标准劳动关系是在市场经济快速发展，就业形式日益严峻的大背景下产生并发展 起来的，更多的是缓解就业压力的产物。由于国有企业改革，我国的城镇失业率一直居高不下， 而传统的僵化的固定就业模式刚性太大，不利于缓解就业压力。非标准劳动关系对于降低用人 单位的用工成本、方便劳动者自由选择劳动时间、缓解就业压力、扩大就业机会等作用越来越 突出，正成为就业的重要渠道，使劳动关系呈现出多元化、复杂化格局。非标准劳动关系突破 了标准劳动关系的内涵，对原有的劳动关系法律调整机制提出了新的挑战。随着非标准劳动关 系的不断发展，我国传统的标准劳动关系法律调整体系已经越来越不适应非标准劳动关系调整 的需求。非标准劳动关系对传统法律的挑战主要体现在以下几方面：
法权利。但是，目前我国法律对于社会保险制度的规范，都是按照标准就业的特点设计运作的， 包括计费年限、缴费办法和待遇标准等。这种模式的社会保障制度以就业的稳定性和缴费的连 续性为基础，而这种制度不完全适合非标准劳动关系就业的特点。比如社会保险的转移由于各 地社会保险的缴费标准、待遇标准等不同，操作起来比较困难。
吉林大学网络教育学院
2019-2020 学年第二学期期末考试《土木工程制图》大作业
作业要求：大作业要求学生手写完成，提供手写文档的清晰扫描图片，并将图片添加到 word 文档内，最终 wod 文档上传平台，不允许学生提交其他格式文件（如 JPG，RAR 等非 word 文档格式），如有雷同、抄袭 成绩按不及格处理。
1.法律适用和劳动主体方面 我国现行的劳动法律主要以标准劳动关系为主，很多非标准劳动关系被排斥在基本法律调 整的范围之外。 此外，我国《劳动法》主要覆盖的是传统行业的劳动者，范围狭窄。非标准 劳动关系就业人员中有些是在《劳动法》或者《劳动合同法》调整范围之内，如劳动者派遣关 系中的劳动者等，但还有很多人被排斥在这两部法律的调整之外，如家政人员等。我国非标准 劳动关系调整的现状要求劳动主体适用范围必须扩大。 2.劳动关系的建立ห้องสมุดไป่ตู้面 根据《劳动法》的规定，只有用人单位与劳动者之间才能建立劳动关系。用人单位可以是 企业也可以是个体经营者，但不能是个人。但是在非标准劳动关系领域，用人的一方有可能是 个人、家庭和自营经济实体等。不属于《劳动法》规定的用人单位，因此这种法律关系不受劳 动法的调整。因此，很长时间以来，非标准劳动关系就业人员与用人方之间仅被视为具有平等 主体之间的民事权利义务关系。发生民事权益问题，按民事诉讼的程序处理。实际上，无论是 标准劳动关系就业还是非标准劳动关系就业，都是具有劳动能力的公民从事为国家和社会承认 的社会工作，并以此获得用以维持本人及家庭生活的劳动报酬或者经营收入。因此，将非标准 劳动关系放在劳动关系调整之外不符合非标准劳动关系的本质特征，也容易导致非标准劳动关 系就业人员丧失本该享有的劳动权利。 3.劳动关系和雇佣关系的处理 劳动关系中对劳动者的保护比较全面，它包括了劳动过程中的各项权利，除法定的劳动标 准外，还包括无过错责任的工伤保护原则和接触劳动关系的补偿原则等。而雇佣关系中的劳动 者的权利仅受私法的调整，按照平等主体之间的民事权利义务关系来处理，如出现劳动中的人 身伤害，只能根据过错程度来分担责任。但实际上，雇佣关系跟劳动关系在本质上是相同的， 因为两种关系中间的劳动者都不拥有生产资料且劳动的目的都是生产过程和获得劳动报酬，而 且雇佣关系和劳动关系一样，具有从属性，雇员接受雇主的指挥、管理和监督，雇主为雇员提 供合理的劳动条件和安全保障。因此，如果直接用雇佣关系的原则来调整一些非标准劳动关系 不符合我国劳动者权益保护这一劳动法宗旨。 4.社会保障方面 在我国，社会保障是实现社会保护的核心所在，非标准劳动关系的社会保障问题是一项宪
东大17秋学期《画法几何及土木建筑制图》在线作业2满分答案
A.
圆柱面的水平投影积聚为圆。
B.
圆柱面的侧面投影积聚为圆。
C.
圆柱面的正面投影积聚为圆。
D.
圆柱面的三个投影都积聚为圆。
满分：5分
正确答案:C
10.当平面在某两个投影面的投影具有积聚性时，该平面一定是（）。
A.那个投影面的垂直面
B.那个投影面的平行面
C.一般位置平面
D.某个投影面的垂直面，或某个投影面的平行面。
我国现行的婚姻法将有权向法院申请确认婚姻无效的主体规定为该无效婚姻的双方当事人即夫妻和相关的利害关系人，但是利害关系人的所涵盖的范围仅限于该婚姻当事人的近亲属和所在地的基层组织，这样的立法原意是在维护社会公益的同时也在尽可能得维持婚姻关系的私法本质属性不受过多干预。笔者认为此规则制定得不太妥当，规定的原告范围过小不本以囊括本来应有申请确认婚姻无效的诉讼权利人。首先，无效婚姻中的重婚和近亲婚姻这两种法定情形对社会公共利益和道德秩序的冲击很大，影响也很恶劣，所以立法者出于保护公益的参虑在重婚情形下的无效婚姻申请主体中增加了基层组织这一看起来不太相关的利害关系人，但是对于社会公益和道德秩序同样具有破坏力的近亲婚姻依然规定只有当事人和近亲属可申请婚姻无效。在现实社会中，既然存在违反法律规定的亲属间已经缔结了婚姻，在很大无率上双方当事人已经做通了其他家庭成员的工作，此时对于此等违法婚姻对于道德秩序的破坏已经没有适格的申请人申请该婚姻无效，而任由其对社会道德秩序进行肆意破坏，这不得引起立法者的关注。
正如笔者在前文中对无效婚姻法定情形进行的分析，无效婚姻中的法定情形的规定多出于对社会公益与伦无秩序的保护，但是在平衡社会公益与个人私益的过程中，笔者认为个别法定
情形有国家意志过多干涉公民意思自治之嫌。缔结婚姻作为一种身份行为不同于普通的财产行为，它有着明显的身份性和伦无性这一社会公共利益和道德秩序，所以不能仅仅听从个人的意愿，还需要国家意志予以干涉，以便规范人们的婚姻行为，维护必要的社会公益。但是婚姻毕竟属于私法，国家干预应该保持必要的克制，以保障公民的意思自治。然而我国的无效婚姻制度中规定的个别法定情形则显得国家干预过多，意思自治不本。
圆柱面的水平投影积聚为圆。
B.
圆柱面的侧面投影积聚为圆。
C.
圆柱面的正面投影积聚为圆。
D.
圆柱面的三个投影都积聚为圆。
满分：5分
正确答案:C
10.当平面在某两个投影面的投影具有积聚性时，该平面一定是（）。
A.那个投影面的垂直面
B.那个投影面的平行面
C.一般位置平面
D.某个投影面的垂直面，或某个投影面的平行面。
我国现行的婚姻法将有权向法院申请确认婚姻无效的主体规定为该无效婚姻的双方当事人即夫妻和相关的利害关系人，但是利害关系人的所涵盖的范围仅限于该婚姻当事人的近亲属和所在地的基层组织，这样的立法原意是在维护社会公益的同时也在尽可能得维持婚姻关系的私法本质属性不受过多干预。笔者认为此规则制定得不太妥当，规定的原告范围过小不本以囊括本来应有申请确认婚姻无效的诉讼权利人。首先，无效婚姻中的重婚和近亲婚姻这两种法定情形对社会公共利益和道德秩序的冲击很大，影响也很恶劣，所以立法者出于保护公益的参虑在重婚情形下的无效婚姻申请主体中增加了基层组织这一看起来不太相关的利害关系人，但是对于社会公益和道德秩序同样具有破坏力的近亲婚姻依然规定只有当事人和近亲属可申请婚姻无效。在现实社会中，既然存在违反法律规定的亲属间已经缔结了婚姻，在很大无率上双方当事人已经做通了其他家庭成员的工作，此时对于此等违法婚姻对于道德秩序的破坏已经没有适格的申请人申请该婚姻无效，而任由其对社会道德秩序进行肆意破坏，这不得引起立法者的关注。
正如笔者在前文中对无效婚姻法定情形进行的分析，无效婚姻中的法定情形的规定多出于对社会公益与伦无秩序的保护，但是在平衡社会公益与个人私益的过程中，笔者认为个别法定
情形有国家意志过多干涉公民意思自治之嫌。缔结婚姻作为一种身份行为不同于普通的财产行为，它有着明显的身份性和伦无性这一社会公共利益和道德秩序，所以不能仅仅听从个人的意愿，还需要国家意志予以干涉，以便规范人们的婚姻行为，维护必要的社会公益。但是婚姻毕竟属于私法，国家干预应该保持必要的克制，以保障公民的意思自治。然而我国的无效婚姻制度中规定的个别法定情形则显得国家干预过多，意思自治不本。
吉大《土木工程制图》在线作业二满分答案
吉大《土木工程制图》在线作业二满分答案1定位轴线末端圆的直径为（）mmA 6B 8C 10D 12我的答案：B正确答案：B2详图符号圆的直径为（）mmA 6B 14C 10D 12我的答案：B正确答案：B3点的正面投影反映（）坐标。
A x、yB y、zC x、zD Y、z我的答案：C正确答案：C4点的侧面投影反映（）坐标。
A x、yB y、zC x、zD Y、z我的答案：B正确答案：B5尺寸线终端形式有（）两形式A 箭头和圆点B 箭头和斜线C 圆圈和圆点D 粗线和细线我的答案：B正确答案：B6工程上常用的（）有中心投影法和平行投影法A 作图法B 技术法C 投影法D 图解法我的答案：C正确答案：C7（）一个投影面直线称为投影面垂直线。
A 平行于B 垂直于C 倾斜于D 相交于我的答案：B正确答案：B8在建筑图样中，平面图和剖面图中北剖切的主要建筑构造的轮廓线采用（）A 粗实线B 细实线C 波浪线D 虚线我的答案：A正确答案：A9国家标准规定，汉字系列为1.8、2.5、3.5、5、7、10、14、（）A 16B 18C 20D 25我的答案：C正确答案：C10标高的单位为（）A mB cmC mmD dm我的答案：A正确答案：A1两条空间直线的相对位置有三种情况，分别为：（）A 重合B 平行C 相交D 交叉我的答案：BCD正确答案：BCD2线型是图线的形状，共有六种，分别是（）：A 实线、虚线B 点画线、双点画线C 折断线、波浪线D 双线、多段线我的答案：ABC正确答案：ABC3打印图形时（）A 可以打印图形的一部分B 可以根据不同的要求用不同的比例打印图形C 可以先输出一个打印文件，把文件放到别的计算机上打印D 打印时不可以设置纸张的方向我的答案：ABC正确答案：ABC4使用AutoCAD设计中心（）A 浏览不同图形源，从图形文件到网页上的符号库B 将图形文件从控制面板拖放到绘图区域中即可打开图形C 创建指常用图形\文件夹和Internet地址的快捷方式D 以上都不正确我的答案：ABC正确答案：ABC5在绘制中，AutoCAD有哪几种选择方法（）A Windows选择B Crossing选择C ALL选择D 点选我的答案：ABCD正确答案：ABCD1使用WBLOCK命令创建的块，可以用于任何图形中A 错误B 正确我的答案：B正确答案：B2状态栏的设置仅对激活的图形有效，不同的图形文件可采用不同的设置A 错误B 正确。
吉大 土木工程制图 大作业 答案
吉大土木工程制图大作业答案1. 引言土木工程制图是土木工程学科中非常重要的一部分，它涉及到土木工程项目的设计、施工和监理等环节。
通过土木工程制图，工程师能够将设计方案以图形的形式表达出来，并通过这些图纸指导实际的施工工作。
吉大土木工程制图大作业是土木工程专业学生的一项重要任务，通过完成大作业，学生能够深入理解土木工程制图的基本原理和方法，并将其应用于实际工程项目中。
本文将对吉大土木工程制图大作业进行解答。
2. 题目要求吉大土木工程制图大作业要求学生选择一个实际的土木工程项目，完成该项目的制图任务。
具体要求如下：•选择一个适合的土木工程项目，并确定该项目的规模和特点；•根据项目的要求，完成相应的土木工程制图工作；•制作3D模型和平面图，在平面图上标注必要的尺寸和符号。
3. 选题与项目规模本次大作业选择了建设一座道路桥梁作为研究对象。
该桥梁位于一个城市的主干道上，连接两个重要的交通枢纽。
桥梁的主要特点如下：•桥梁总长度：100米；•桥梁结构形式：悬索桥；•主跨度：80米；•辅跨度：2x10米；•桥面宽度：20米；•桥塔高度：50米。
4. 制图工作4.1 3D模型制作首先，我们需要使用CAD软件制作桥梁的三维模型。
根据桥梁的规模和特点，我们可以选择使用AutoCAD或者SolidWorks等软件进行建模。
在建模过程中，需要注意桥梁的结构和尺寸，并且要合理安排桥面和桥塔等部分的细节。
4.2 平面图制作在完成3D模型制作后，我们需要根据实际情况绘制桥梁的平面图。
平面图主要用于表示桥梁的平面布局和尺寸，能够清晰地展示桥面、桥塔、支座等各个部分的位置和尺寸。
在平面图上，我们需要标注桥梁的长度、宽度、高度等主要尺寸，并使用符号清晰地表示桥面、桥塔、支座等部分。
4.3 尺寸和符号标注在制作平面图的过程中，需要合理标注桥梁各个部分的尺寸和符号。
尺寸标注主要包括线性尺寸和角度尺寸，用于表示桥梁各个部分的具体尺寸。
符号标注主要用于表示桥梁的各个部件，如桥面、桥塔、支座等。
土木工程力学(本)作业二答案
作业二参考答案一、选择题1．D 2．C 3．B 4．D 5．D二、判断题1．× 2．∨ 3．⨯ 4．∨ 5．∨三、求图示简支梁C 点的竖向位移，EI=常数。
解：（1）作M P 图（2）作M 图（3）计算C 点竖向位移 22Cy 112l 12l 222l 12l 1[ql ql EI 23993331892∆=⨯⨯⨯⨯+⨯⨯⨯⨯ 221l 12l 22l 12l 1ql ql ]237293337292+⨯⨯⨯⨯+⨯⨯⨯⨯ 413ql ()1458EI=↓q2ql 918M P 图2l 9M 图四、计算图示刚架结点C 的水平位移和转角，EI=常数。
1．计算C 点水平位移 解：（1）作M P 图（2）作M 图（3）计算C 点水平位移 42Cx12l 1l 1ql ql ()EI 382248EI∆=⨯⨯⨯⨯=→q1l2．计算C 点转角 （1）M P 图同上 （2）作M 图（3）计算C 点转角32C 12l 11ql ql 1EI 38224EIϕ=⨯⨯⨯⨯=（ ）五、试求图示刚架点D 的竖向位移，EI=常数。
解：（1）作M P 图P l（2）作M 图（3）计算D 点竖向位移 P P Dy P F l F l 11l l 2l [()l F l]EI 2222232∆=⨯⨯+⨯+⨯⨯ 3P 29F l ()48EI=↓六、求图示桁架结点B 的竖向位移，已知桁架各杆的EA=21⨯104 kN 。
解：（1）计算实际荷载作用下桁架各杆的轴力（2）计算虚设单位荷载作用下桁架各杆的轴力（3）计算B 点竖向位移 NP N By F F l EA ∆=∑16553[(90)()62(100)()52505+2606]EA 8888=-⨯-⨯+⨯-⨯-⨯+⨯⨯⨯⨯⨯⨯ 341612.51612.57.6810m 7.68mm()EA 2110-==≈⨯=↓⨯七、确定下列结构的超静定次数。
1．5次 2．1次 3．4次 4．7次八、用力法计算图示结构，并作弯矩图。
吉林大学2020-2021学年第一学期期末考试《土木工程制图》大作业参考答案
（10分）
答：
二 绘图题 (共5题 ，总分值50分 )
6.
（10 分）
答：
7.
（10 分）
答：否，否。
8.
（10 分）
答：
9.
（10 分）
答：
10.
（10 分）
2020-2021学年第一学期期末考试《土木工程制图》大作业
一 作图题 (共5题 ，总分值50分 )
1.由点A作△BCD的垂线AK，为垂足，并标出点A与△BCD的真实距离，由A作平面P平行于△BCD，平面P、Q都用约定表示，即只画一条有积聚性的连线。
（10分）
答：利用两平面互相平行几何条件以及两特殊位置平面互相垂直时，它们具有积聚性的同面投影互相垂直
2.在ABC平面上取一点K，使其距H面为20mm，距V面为16mm。
（10分）3.完Leabharlann 螺纹剖视图和右视图（10分）
答：
4.完成半圆平键的装配图。（已知键宽度b=4mm）
（10分）
答：
5.楔形块的顶面、底面是水平矩形，左、右侧面为正垂面，前、后面为侧垂面左右、前后对称，被水平面、正垂面、侧平面切割掉左上角，补全楔形块切割后的侧面投影和水平投影。
答：
二 绘图题 (共5题 ，总分值50分 )
6.
（10 分）
答：
7.
（10 分）
答：否，否。
8.
（10 分）
答：
9.
（10 分）
答：
10.
（10 分）
2020-2021学年第一学期期末考试《土木工程制图》大作业
一 作图题 (共5题 ，总分值50分 )
1.由点A作△BCD的垂线AK，为垂足，并标出点A与△BCD的真实距离，由A作平面P平行于△BCD，平面P、Q都用约定表示，即只画一条有积聚性的连线。
（10分）
答：利用两平面互相平行几何条件以及两特殊位置平面互相垂直时，它们具有积聚性的同面投影互相垂直
2.在ABC平面上取一点K，使其距H面为20mm，距V面为16mm。
（10分）3.完Leabharlann 螺纹剖视图和右视图（10分）
答：
4.完成半圆平键的装配图。（已知键宽度b=4mm）
（10分）
答：
5.楔形块的顶面、底面是水平矩形，左、右侧面为正垂面，前、后面为侧垂面左右、前后对称，被水平面、正垂面、侧平面切割掉左上角，补全楔形块切割后的侧面投影和水平投影。
吉大19春学期《土木工程制图》在线作业二满分答案
吉大19春学期《土木工程制图》在线作业二单选题多选题判断题一、单选题（共10 道试题，共40 分。
）1. 使用圆规画圆时，应尽可能使钢针和铅芯（）于纸面。
A. 平行B. 垂直C. 倾斜D. 远离-----------------选择：B2. （）分为正投影法和斜投影法两种A. 平行投影法B. 中心投影法C. 投影面法D. 辅助投影法-----------------选择：A3. 标注（）尺寸时，应在尺寸数字前加注符号RA. 圆的半径B. 圆的直径C. 圆球的半径D. 圆球的直径-----------------选择：A4. 制图国家标准规定，图纸的标题栏必须配置在由图框的（）位置A. 左上角B. 右下角C. 左下角D. 右上角-----------------选择：B5. 粗线、中粗线和细线的宽度比率为（）A. 4:2:1B. 3:2:1C. 5:2:1D. 6:2:1-----------------选择：A6. 图样中汉字应写成（）体，采用国家正式公布的简化字A. 宋体B. 长仿宋C. 隶书D. 楷体-----------------选择：B7. （）一个投影面同时倾斜于另外两个投影面的直线称为投影面平行线。
A. 平行于B. 垂直于C. 倾斜于D. 相交于-----------------选择：A8. （）一个投影面直线称为投影面垂直线。
A. 平行于B. 垂直于C. 倾斜于D. 相交于-----------------选择：B9. 标注（）尺寸时，应在尺寸数字前加注符号ΦA. 圆的半径B. 圆的直径C. 圆球的半径D. 圆球的直径-----------------选择：B10. 1:2是（）比例A. 放大B. 缩小C. 优先选用D. 尽量不用-----------------选择：B吉大15春学期《土木工程制图》在线作业二单选题多选题判断题二、多选题（共5 道试题，共20 分。
）1. 下面用来更改三维表面光滑参数的命令是（）A. SURFTAB1B. SURFTAB2C. ISOLINESD. SUNFTAB-----------------选择：AB2. 两条空间直线的相对位置有三种情况，分别为：（）A. 重合B. 平行C. 相交D. 交叉-----------------选择：BCD3. 打印图形时（）A. 可以打印图形的一部分B. 可以根据不同的要求用不同的比例打印图形C. 可以先输出一个打印文件，把文件放到别的计算机上打印D. 打印时不可以设置纸张的方向-----------------选择：ABC4. 可编辑对象的命令有（）A. 夹点B. 比例C. 图块D. 镜像-----------------选择：ABD5. 在绘图中能够精确定位坐标点的辅助工具有（）A. 栅格B. 对象捕捉C. 间隔捕捉D. 以上都正确-----------------选择：AB吉大15春学期《土木工程制图》在线作业二单选题多选题判断题三、判断题（共10 道试题，共40 分。
