13年秋吉大《土木工程制图》在线作业二答案

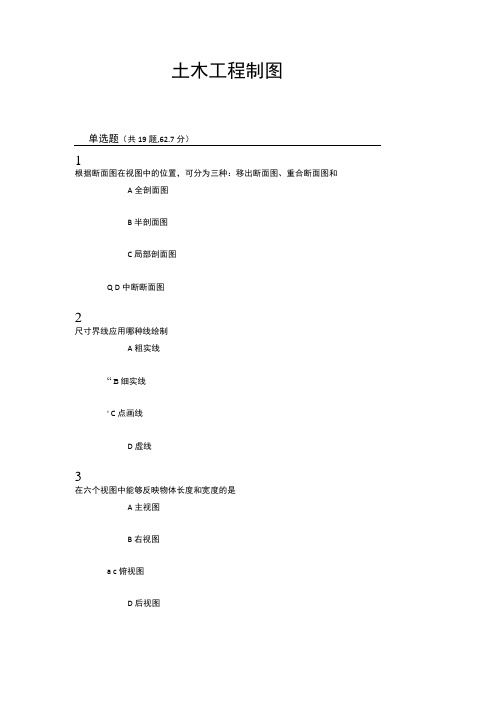

土木工程制图单选题（共19题,62.7分）1根据断面图在视图中的位置，可分为三种：移出断面图、重合断面图和A全剖面图B半剖面图C局部剖面图Q D中断断面图2尺寸界线应用哪种线绘制A粗实线“ B细实线' C点画线D虚线3在六个视图中能够反映物体长度和宽度的是A主视图B右视图a c俯视图D后视图4按在构件中所起的作用不同，钢筋可分为：受力筋、架立筋、构造筋、箍筋和 E A分布筋BI级钢筋"CII级钢筋r Dili级钢筋5梁平法平面注写方式中集中标注表达梁的什么数值A特殊B原位a c通用D个别6建筑施工图横向定位轴线的编号采用阿拉伯数字，编写顺序为从A下而上B上而下“ c左到右D右到左7根据《建筑结构制图标准》规定，圈梁的代号是A儿BGZCTGB8在六面视图中能够反映物体的高度和宽度的是“ A侧立面图B平面图C正立面图D背立面图9建筑总平面图中的尺寸单位用什么单位表示。

A毫米B厘米C分米Q D米10剖视图按剖切范围分为三种：全剖视图、半剖视图和 E A局部剖视图B单一剖视图"C阶梯剖视图D旋转剖视图建筑施工图竖向定位轴线的编号采用大写拉丁字母，编写顺序为从A上而下B下而上C左到右D右到左12根据《建筑结构制图标准》规定，板的代号是AJLBGZCTGB介D B13图样中的汉字应写成A宋体B仿宋体e c长仿宋体r D斜体14尺寸线应用哪种线绘制？A粗实线“ B细实线r C点画线D虚线15图样中的汉字不应小于B3.5a csD716根据《建筑结构制图标准》规定，天沟板的代号是AJL“ BTGB「CQLDGZ17图纸说明的汉字应写成A黑体B宋体r C楷体Q D长仿宋体18根据剖切范围的不同，剖面图可分为三种：全剖面图、局部剖面图和“ A半剖面图B中断断面图"C移出断面图D重合断面图19剖视图的标注包括三部分：剖切位置线、剖视图名称和Q A投射方向B尺寸线' C尺寸界线D尺寸数字二.参照轴测图补第三视图（共4题,13.2分）补平面图（必须手写答题卡拍照上传）补左侧面图（必须手写答题卡拍照上传） 填写答案 底座3分"虚线2分“ 上部轮廓3分.补正立面图（必须手写答题卡拍照上传）O填写答案虚线6分“ ~外轮廓线2分.三.参照轴测图补六面视图（共2题,6.6分）根据组合体的V、W投影图，在指定位置画出组合体的右侧面图和平面图（必须手写答题卡拍照上传）右侧面图 2 根据组合体的V 、H 投影图，在指定位置画出组合体的左侧面图和背面图（必须手写答题卡 拍照上传）平面图 填写答案vn左1—四.补剖面断面图（共1题,3.3分）对照T梁的V、W投影图，在指定位置画出1-1全剖面、2-2断面图（必须手写答题卡拍照上传）L;2\1-1 2-2填写答案上方轮廓线2分“中部轮廓线3分“下部轮廓线2分"剖面线1分“1-1五.读图并标尺寸（共2题,6.6分）1参考轴测图补平面图并标注组合体的全部尺寸（所标尺寸必须符合建筑制图标准，尺寸数值按轴测图所标大小标注）（必须手写答题卡拍照上传）填写答案参考轴测图补平面图并标注组合体的全部尺寸（所标尺寸必须符合建筑制图标准，尺寸数值按轴测图所标大小标注）（必须手写答题卡拍照上传）/n填写答案：:-|!)♦六.阅读建筑施工图（共1题,3.3分）1读如下标准层平面图，补全图中总长、总宽尺寸数字（图中下方及右侧位置），并填空: （必须手写答题卡，拍照上传）（1）____________________ 该层住宅楼总长__ m,总宽________________ m,横向定位轴线有根，纵向定位轴线有—根。

甘肃建筑职业技术学院2013/2014学年度第一学期《铁道工程制图》考试卷（C卷）一、选择题（每题1分，共10分，对者打“√”，错者打“×”）1. 下图A点到W面的距离是：（）(A) a'a x (B) a'a z(C) aa x (D) a"a yw2.在下图中：（）(A) C点在正垂线AB上 (B) C点不在正垂线AB上(C) C点在侧平线AB上 (D) C点不在侧平线AB上3.下图所示AB、CD两直线的相对几何关系是：（）(A) 平行 (B) 相交(C) 相交垂直 (D) 交错4. 下图所示AB、CD两直线的相对几何关系是：（）(A) 平行(B) 相交(C) 相交垂直(D) 交错5. 在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：（）(A) 平行于a'b' (B) 垂直于a'b'(C) 平行于ab (D) 垂直于ab6. 下图所示P、Q两平面的相对几何关系是：（）(A) 平行(B) 垂直(C) 相交(D) 不确定7. 下图所示AB直线与三角形CDE平面的相对几何关系是：（）(A) AB在三角形CDE内(B) AB与三角形CDE相交不垂直(C) AB与三角形CDE垂直(D) AB与三角形CDE平行8. 下图所示六棱锥被正垂面P所截，其截交线的形状是：（）(A) 三角形 (B) 五边形 (C) 六边形 (D) 七边形9. 已知圆锥表面一点M的正面投影m'，补画其水平投影m的正确作图方法是：（）(A) A (B) B (C) C (D) D10.下图为截切后正四棱锥的投影，正确的水平投影是：（）(A) A (B) B (C) C (D) D11. 下图为球面被两个正垂面切割，其切口的空间形状是：（）(A) 椭圆曲线与椭圆曲线的组合 (B) 椭圆曲线与双曲线的组合(C) 圆曲线与圆曲线的组合 (D) 矩形与椭圆曲线的组合12. 下图所示组合体，正确的左侧立面图是：（）(A) A (B) B (C) C (D) D13. 下图所示组合体，正确的1-1断面图是：（）(A) A (B) B (C) C (D) D二、组合体（共3小题，每小题10分，共30分）1.求棱柱被侧垂面切割后的正面投影。

2、二、补全三视图中所缺少的图线。

（6分）《工程制图》复习题二一、看懂两视图，画出第三视图。

（每题10分，共20分）五、标注出下列组合体的尺寸（尺寸数值从图中按1： 1量取，并取整数）（10分）六、作出下面形体的第三投影，并作出属于形体表面的线段的未知投影，判别其可见性。

（14分）三、试完成圆柱切割后的第三投影。

（10分）四、读懂两视图后补画第三视图。

（14 分）七、完成三棱柱被切割后的侧面投影。

（8分）八、根据轴测图及图上所注尺寸，用1:1的比例画出组合体的三视图。

（18分）二、补全三视图中所缺少的图线。

（6分）评分标准：共4条线，每条线1.5分。

三、试完成圆柱切割后的第三投影。

（10分）评分标准：1）正确画出左端截切俯视图投影得5分，画出右端俯视图投影得5 分；2）错误之处酌情扣分。

四、读懂两视图后补画第三视图。

（14分）《工程制图》复习题二参考答案及评分标准一、看懂两视图，画出第三视图。

（每题10分，共20分）1、2、卫R1154六、作出下面形体的第三投影，并作出属于形体表面的线段的未知投影，判别其可见性。

（14 分）评分标准：完成第三投影给4分，完成a、b、c三个点的投影给6分（每个点给1 分），完成两条线的投影给4分（每条线给一分）。

五、标注出下列组合体的尺寸（尺寸数值从图中按1: 1量取，并取整数）（10分）每正确标注一个尺寸得1分。

出现重复、封闭及矛盾尺寸，每两处扣1分，标注不合理的酌情扣分。

（注意：答案中的数值可能比实际大或小一点，只要标注的方法对，即可得分）七、完成三棱柱被切割后的侧面投影。

（8分）八、根据轴测图及图上所注尺寸，用1:1的比例画出组合体的三视图。

（18 分）评分标准：每画对一个视图得6分。

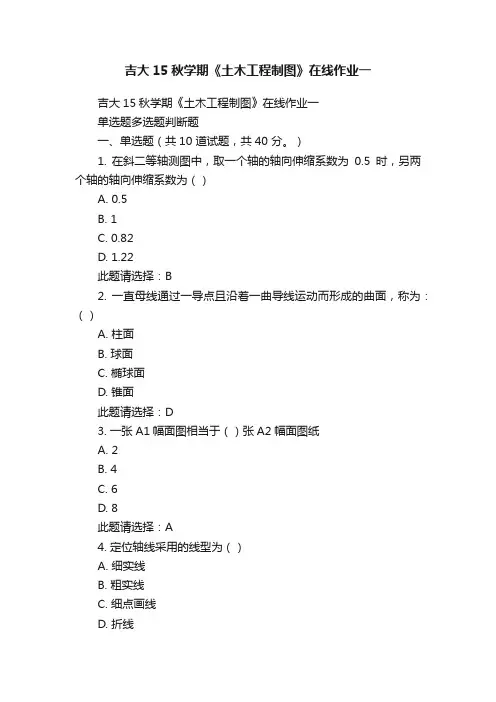

吉大15秋学期《土木工程制图》在线作业一吉大15秋学期《土木工程制图》在线作业一单选题多选题判断题一、单选题（共10 道试题，共40 分。

）1. 在斜二等轴测图中，取一个轴的轴向伸缩系数为0.5时，另两个轴的轴向伸缩系数为（）A. 0.5B. 1C. 0.82D. 1.22此题请选择：B2. 一直母线通过一导点且沿着一曲导线运动而形成的曲面，称为：（）A. 柱面B. 球面C. 椭球面D. 锥面此题请选择：D3. 一张A1幅面图相当于（）张A2幅面图纸A. 2B. 4C. 6D. 8此题请选择：A4. 定位轴线采用的线型为（）A. 细实线B. 粗实线C. 细点画线D. 折线此题请选择：C5. 标注（）尺寸时，应在尺寸数字前加注符号RA. 圆的半径B. 圆的直径C. 圆球的半径D. 圆球的直径此题请选择：A6. 某产品用放大一倍的比例绘图，在标题栏比例项中应填（）A. 放大一倍B. 1×2C. 2/1D. 2:1此题请选择：D7. 1:2是（）比例A. 放大B. 缩小C. 优先选用D. 尽量不用此题请选择：B8. 不使用量具和仪器（）绘制图样称为徒手绘图A. 徒手目测C. 复制粘贴D. 剪贴拼制此题请选择：A9. 制图国家标准规定，字体的号数，即字体的（）A. 高度B. 宽度C. 长度D. 角度此题请选择：A10. 建筑图样上的标注尺寸，一般由（）组成A. 尺寸界线、尺寸起止符、尺寸数字B. 尺寸线、尺寸界线、尺寸数字C. 尺寸数字、尺寸线、尺寸起止符D. 尺寸界线、尺寸线、尺寸起止符号、尺寸数字此题请选择：D吉大15秋学期《土木工程制图》在线作业一单选题多选题判断题二、多选题（共5 道试题，共20 分。

）1. 三视图的投影规律“三等关系”是（）A. 长对正B. 高平齐C. 宽相等D. 长对齐此题请选择：ABC2. 有关矩形RECTANG的选项，下列何者错误（）A. C?倒角B. D?倒角C. R? 圆角D. F?圆角此题请选择：BC3. 下列哪些是可用查询得到的（）A. 面积B. 距离C. 状态D. 体积此题请选择：ABCD4. AutoCAD哪些指令可查询多段线、线、圆、弧的长度（）A. lengthenB. listD. 特性properties此题请选择：ABD5. 输入何指令，可离开AutoCAD作业环境（）A. QUITB. ENDC. EXIT此题请选择：AC吉大15秋学期《土木工程制图》在线作业一单选题多选题判断题三、判断题（共10 道试题，共40 分。

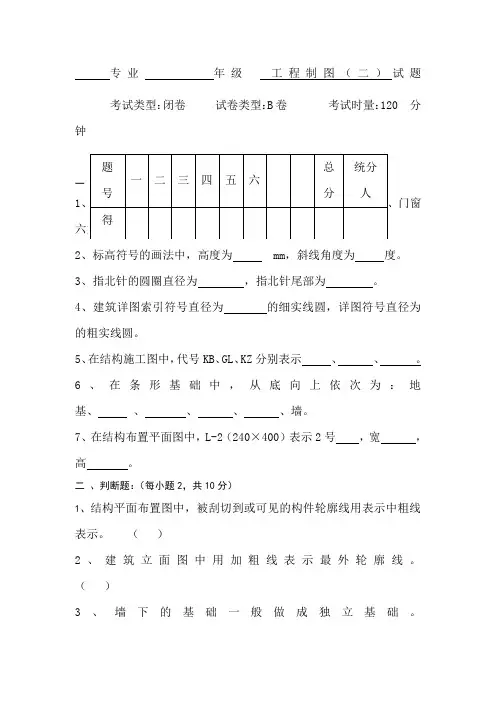

专业年级工程制图（二）试题考试类型：闭卷试卷类型：B卷考试时量：120 分钟一1234的粗实线圆。

5、在结构施工图中，代号KB、GL、KZ分别表示、、。

6、在条形基础中，从底向上依次为：地基、、、、、墙。

7、在结构布置平面图中，L-2（240×400）表示2号，宽，高。

二、判断题：（每小题2，共10分）1、结构平面布置图中，被刮切到或可见的构件轮廓线用表示中粗线表示。

（）2、建筑立面图中用加粗线表示最外轮廓线。

（）3、墙下的基础一般做成独立基础。

（）4、表示剖面图剖切位置的剖切符号应表示在首层平面图中。

（）5、钢筋在结构平面图上用粗实线表示。

（）三、单选题：（每小题2分，共20分）1.在土木工程图中，画定位轴线应采用的线型为( )A.细虚线B.中虚线C.中实线D. 细单点长画线2.在建筑平面图中，墙体的线型采用( )A.细实线B.细虚线C.粗实线D.单点长画线3.建筑平面图中指北针的直径为（ )A.10mmB.16mmC.18 mmD.24mm4.在结构平面图中，构件代号LTB表示( )A.雨篷板B.现浇板C.预制多孔板D.楼梯板5.在某一张建施图中，有详图符号，则详图的编号为________。

A.8B.5C.4D.66.制图要求汉字的高度应不小于（ ?? ）A、2.5mm??????B、1.8mm????C、3.5mm??????D、1.5mm7.下面属于居住建筑的有（? ）A、住宅、宿舍、学校、办公楼；B、公寓、旅馆、商场、医院；C、火车站、商店、航空站、中小学校；D、宿舍、公寓、旅馆、住宅。

8.挡雨板的代号是（?? ）A、YB??????B、DY?????C、GB?????D、MB9.梁和柱子的保护层厚度为（? ）A、15mm????B、25mm????C、35mm??D、10mm10.材料图例表示( )A.自然土B.素土夯实C.三合土D.混凝土四、简答题：（共20分）1、楼梯的基本组成是什么？楼梯详图包括哪几种基本图样？（5分）2、何为建筑详图？建筑详图有哪几种常用图样？（8分）3、室内给水系统和排水系统的组成分别有哪些？（7分）五、在由砖砌筑的基础墙和混凝土砌筑的大放脚的基础详图中完成：（共10分）（1）画出砖及混凝土图例。

土木工程制图（黑龙江联盟）智慧树知到课后章节答案2023年下哈尔滨工业大学哈尔滨工业大学第一章测试1.A点在B点的（）A:下、右、前方 B:上、左、后方 C:下、右、后方 D:下、左、前方答案:下、左、前方2.下图中分别是（）A:侧平线和正平线 B:正平线和侧平线 C:铅垂线和正平线 D:侧平线和铅垂线答案:侧平线和铅垂线3.侧面投影补充正确的是（）A:B:答案:4.两图中图中表示两直线关系分别为（）A:交叉和相交 B:交叉和交叉 C:平行和相交 D:平行和交叉答案:平行和相交5.判断点 M 和点 N 属不属于平面 ABC( )A:M不属于N不属于 B:M，N均属于 C:M不属于N属于 D:M属于N不属于答案:M不属于N属于第二章测试1.直线的换面顺序叙述正确的是( )A: B:C:D:答案:2.平面的换面顺序叙述正确的是（）A: B:C:D:答案:3.下图中为二次换面法作图的是（）A:B:答案:4.求直线实长及平面图形实形应采用（）A:将直线或平面转换为投影面平行线或垂直面 B:将直线或平面转换为投影面垂直线或平行面 C:将直线或平面转换为投影面平行线或平行面 D:将直线或平面转换为投影面垂直线或垂直面答案:将直线或平面转换为投影面平行线或平行面5.用换面法求四棱台两相邻侧面的夹角，步骤为（）A:将直线GF换为投影面垂直线 B:将平面AEFB及平面BFGC换为投影面垂直面 C:将直线FB换为投影面垂直线 D:将平面AEFB及平面BFGC换为投影面平行面答案:将直线FB换为投影面垂直线第三章测试1.图中所示三棱锥中有几个特殊位置平面( )A:2个 B:4个 C:3个 D:1个答案:2个2.相贯体正面投影绘制正确的是( )A:B:C:D:答案:3.图中正面投影补画正确的是( )A:B:C:答案:4.下图中，基本立体的三面投影和表面定点均正确的是( )A:B:C: D:答案:第四章测试1.轴测图与透视图采用的投影方法分别是( )A:平行投影法和平行投影法 B:平行投影法和中心投影法 C:斜投法和中心投影法 D:正投法和中心投影法答案:平行投影法和中心投影法2.如图题目中，斜二轴测测图绘制正确的是( )A:B:C:D:答案:3.下图题目中正等轴测图绘制正确的是( )A:B:C: D:答案:第五章测试1.以下组合体视图中绘制正确的是( )A:B:C:D:答案:2.以下组合体视图中绘制完全正确的是( )A:B:C:D:答案:3.下面两组图中，组合体与相应三视图对应正确的是( )A:B: C: D:答案:4.下面组合体尺寸标注中，标注正确的是( )A:B:C: D:答案:5.下图中组合体三视图正确的是( )A:B:C:D:答案:第六章测试1.剖面图和断面图分别是( )的投影。

【奥鹏】-吉大20年4月《土木工程制图》作业考核试题提示：请认真核对题目后，确定是您需要的科目以及试题复习资料在下载！！！一、单选题（共10题，40分）【题目序号】产品用放大一倍的比例绘图，在标题栏比例项中应填（）A.放大一倍B.1×2C.2/1D.2:1提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：D【题目序号】样中汉字应写成（）体，采用国家正式公布的简化字A.宋体B.长仿宋C.隶书D.楷体提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：B【题目序号】影法的基本特性有实形性、积聚性和（）A.类似性B.特殊性C.统一性D.普遍性提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：A4、1:2是（）比例A.放大B.缩小C.优先选用D.尽量不用提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：B【题目序号】间直线与投影面的相对位置关系有（）种。

A.1B.2C.3D.4提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：C【题目序号】）一个投影面同时倾斜于另外两个投影面的直线称为投影面平行线。

A.平行于B.垂直于C.倾斜于D.相交于提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：A【题目序号】位轴线采用的线型为（）A.细实线B.粗实线C.细点画线D.折线提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：C【题目序号】引符号圆的直径为（）mmA.6B.14C.10D.12提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：C【题目序号】等轴测图的轴间角角度之和是（）。

A.100°B.200°C.360°D.720°提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：C【题目序号】）一个投影面直线称为投影面垂直线。

A.平行于B.垂直于C.倾斜于D.相交于提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：B二、多选题（共5题，20分）【题目序号】视图的投影规律“三等关系”是（）A.长对正B.高平齐C.宽相等D.长对齐提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：ABC【题目序号】入何指令，可离开A.utoC.A.D.作业环境（）A.QUITB.E.ND.C.E.XITD.B.YE.-B.YE.提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：AC【题目序号】型是图线的形状，共有六种，分别是（）：A.实线、虚线B.点画线、双点画线C.折断线、波浪线D.双线、多段线提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：ABC【题目序号】条空间直线的相对位置有三种情况，分别为：（）A.重合B.平行C.相交D.交叉提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：BCDuto C.A.D.可以存储的文件类型有（）A..D.wgB..E.psC..D.XFD..D.oC.提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：AC三、判断题（共10题，40分）【题目序号】高有相对标高和绝对标高之分。

绝密★考试结束前全国2013年7月高等教育自学考试土木工程制图试题课程代码：02386请考生按规定用笔将所有试题的答案涂、写在答题纸上。

选择题部分注意事项：1. 答题前，考生务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。

2. 每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

不能答在试题卷上。

一、单项选择题（本大题共5小题，每小题1分，共5分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。

错涂、多涂或未涂均无分。

1．点A的坐标为（5，10，15），该点到V面、H面的距离分别是A．5、10 B．10、15C．15、5 D．5、152．在建筑施工图中，图例表示A．普通砖B．钢筋混凝土C．混凝土D．金属3．在楼梯详图中，280×9＝2520中的280、9、2520分别表示A．一个楼梯段的长度、9个台阶、楼梯间的进深B．一个楼梯段的长度、10个台阶、楼梯间的进深C．一个楼梯踏步的宽度、9个台阶、一个楼梯段的长度D．一个楼梯踏步的宽度、10个台阶、一个楼梯段的水平投影长度4．钢筋混凝土构件中，表示A．直径符号B．钢筋弯钩C．受力钢筋D．一级钢筋5．圆锥截交线的侧面投影为非选择题部分注意事项：用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。

二、填空题（本大题共5小题，每小题1分，共5分）6．标高投影中，平面立体的等高线是高程相等的______。

7．______是由一条直母线沿着两条交叉直线移动并始终平行于一个导平面所形成的曲面。

8．尺寸线应与被注长度______。

9．承受构件内拉、压应力的钢筋称为______。

10．绘图软件中绘制样条曲线时，键盘命令为______。

三、判定两直线的相对位置（平行、相交、交叉、垂直）。

(本大题共4小题，每小题1分，共4分)11．______ 12．______ 13．______ 14．______浙02386# 土木工程制图试题 第3页（共8页）四、水平线AB 的β=30°，且B 在A 的右后方，求ab 。
