【奥鹏】-[吉林大学]吉大20春学期《土木工程制图》在线作业一试卷总分:100 得分:100第1题,相邻两轴测轴之间的夹角称为（）A、夹角B、两面角C、轴间角D、倾斜角正确答案:C第2题,空间三个坐标轴在轴测投影面上轴向伸缩系数相同的投影，称为（）A、正轴测图B、斜轴测图C、正等轴测图D、斜二轴测图正确答案:C第3题,定位轴线采用的线型为（）A、细实线B、粗实线C、细点画线D、折线正确答案:C第4题,投影法的基本特性有实形性、积聚性和（）A、类似性B、特殊性C、统一性D、普遍性正确答案:A第5题,徒手画直线时，先定出直线的两个端点，眼睛看着直线的（）画线A、中点B、起点C、终点D、两个端点正确答案:C第6题,粗线、中粗线和细线的宽度比率为（）A、4:2:1B、3:2:1C、5:2:1D、6:2:1正确答案:A第7题,徒手画草图用的铅笔一般为（）铅芯的铅笔A、BB、HC、HBD、2B正确答案:A第8题,点的侧面投影反映（）坐标。
A、x、yB、y、zC、x、zD、Y、z正确答案:B第9题,（）一个投影面同时倾斜于另外两个投影面的直线称为投影面平行线。
A、平行于B、垂直于C、倾斜于D、相交于正确答案:A第10题,工程上常用的（）有中心投影法和平行投影法A、作图法B、技术法C、投影法D、图解法正确答案:C第11题,AutoCAD哪些指令可查询多段线、线、圆、弧的长度（）A、lengthenB、listC、distD、特性properties正确答案:A,B,D第12题,AUTOCAD的层不可以删除的是（）A、0层B、外部参照的图层C、有对象的层D、定义点图层正确答案:A,B,C,D第13题,快捷键哪些是正确的（）A、AR 修剪B、TR 删除C、RO 旋转D、XL 构造线正确答案:C,D第14题,使用AutoCAD设计中心（）A、浏览不同图形源，从图形文件到网页上的符号库B、将图形文件从控制面板拖放到绘图区域中即可打开图形C、创建指常用图形\文件夹和Internet地址的快捷方式D、以上都不正确正确答案:A,B,C第15题,三视图的投影规律“三等关系”是（）A、长对正B、高平齐C、宽相等D、长对齐正确答案:A,B,C第16题,极轴追踪功能迫使直线沿着设定的角度绘出，其方式同于正交方式只能画水平线或垂直线A、错误B、正确正确答案:B第17题,钢筋混凝土的制作中，钢筋根据设计要求进行弯曲成型叫作钢筋加工A、错误B、正确正确答案:B第18题,若长仿宋体字号是10号，则字宽是10mmA、错误B、正确正确答案:A第19题,钢筋混凝土的制作，是先将不同直径的钢筋按照需要的长度截断，叫作下料。

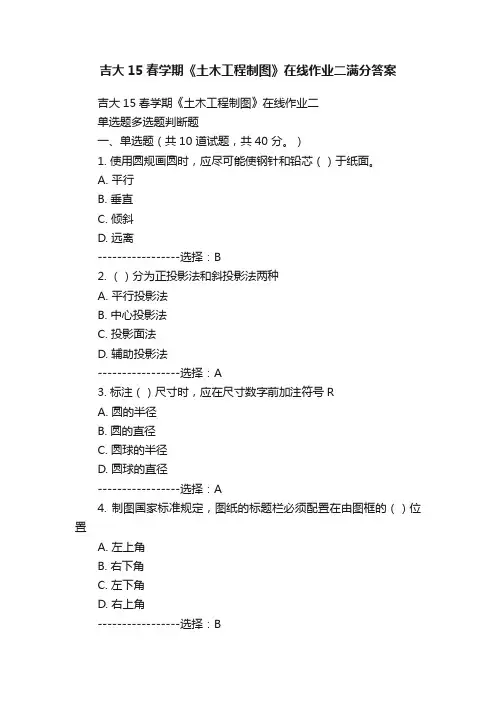

吉大15春学期《土木工程制图》在线作业二满分答案
吉大15春学期《土木工程制图》在线作业二满分答案
吉大15春学期《土木工程制图》在线作业二
单选题多选题判断题
一、单选题（共10 道试题，共40 分。
）
1. 使用圆规画圆时，应尽可能使钢针和铅芯（）于纸面。
A. 平行
B. 垂直
C. 倾斜
D. 远离
-----------------选择：B
2. （）分为正投影法和斜投影法两种
A. 平行投影法
B. 中心投影法
C. 投影面法
D. 辅助投影法
-----------------选择：A
3. 标注（）尺寸时，应在尺寸数字前加注符号R
A. 圆的半径
B. 圆的直径
C. 圆球的半径
D. 圆球的直径
-----------------选择：A
4. 制图国家标准规定，图纸的标题栏必须配置在由图框的（）位置
A. 左上角
B. 右下角
C. 左下角
D. 右上角
-----------------选择：B
5. 粗线、中粗线和细线的宽度比率为（）
A. 4:2:1
B. 3:2:1
C. 5:2:1
D. 6:2:1
-----------------选择：A
6. 图样中汉字应写成（）体，采用国家正式公布的简化字
A. 宋体
B. 长仿宋
C. 隶书
D. 楷体
-----------------选择：B
7. （）一个投影面同时倾斜于另外两个投影面的直线称为投影面平行线。
A. 平行于。
土木工程制图Ⅰ习题答案学习教案
2021/10/29
第6页/共44页
7 第七页，共44页。
3－5 试标出各线段(xiànduàn)的侧面投影，并填写线 段(xiànduàn)分析表。
2021/10/29
第7页/共44页
8 第八页，共44页。
3－7 在AB直线(zhíxiàn)上 作出C点，使AC:CB=3:2；作 出D点，使其到V面和H面的距 离。
2021/10/29
第4页/共44页
5
第五页，共44页。
2－10 作出A、B、C各点的 2－12 作出B点经两次变换
V 面投影(tóuyǐng)。
(biànhuàn)后的新投影。
2021/10/29
第5页/共44页
6 第六页，共44页。
3-4 在下 面(xià mian) 各分题 中，标 出立体 图上所 注线段 的三面 投影， 并写出 它们是 什么类 型的线 段。
2021/10/29
第26页/共44页
27
第二十七页，共44页。
4－7 求棱柱被侧垂面切割后的正面 (zhèngmiàn)投影。
4－8 求棱柱被两个平面切 割(qiēgē)后的侧面投影。
2021/10/29
第27页/共44页
28 第二十八页，共44页。
４-９求屋顶(wū dǐnɡ)的水平投影。
４-１０ 补全带缺口(quēkǒu)垫块的 水平和侧面投影。
2021/10/29
第30页/共44页
31 第三十一页，共44页。
4-15 对右图所示形体进行几何抽象，逐步作出它们的水平(shuǐpíng)投影，并标注尺寸。
2021/10/29
第31页/共44页
32
第三十二页，共44页。

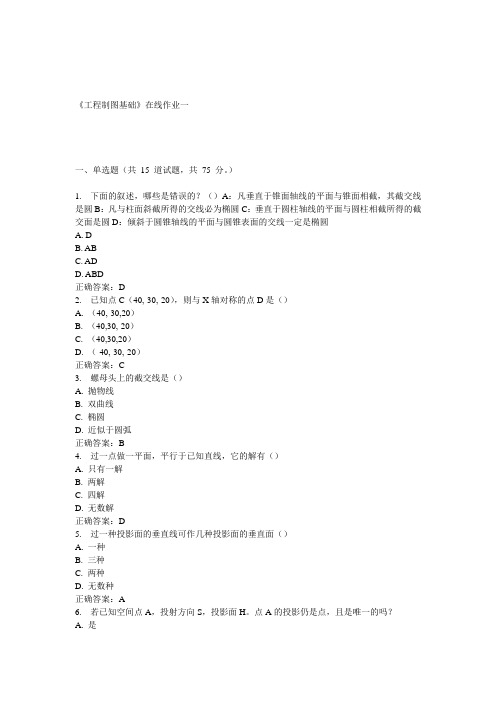

天大15春《工程制图基础》在线作业一 答案
《工程制图基础》在线作业一
一、单选题（共15 道试题，共75 分。
）
1. 下面的叙述，哪些是错误的？（）A：凡垂直于锥面轴线的平面与锥面相截，其截交线是圆B：凡与柱面斜截所得的交线必为椭圆C：垂直于圆柱轴线的平面与圆柱相截所得的截交面是圆D：倾斜于圆锥轴线的平面与圆锥表面的交线一定是椭圆
A. D
B. AB
C. AD
D. ABD
正确答案：D
2. 已知点C（40,-30,-20），则与X轴对称的点D是（）
A. （40,-30,20）
B. （40,30,-20）
C. （40,30,20）
D. （-40,-30,-20）
正确答案：C
3. 螺母头上的截交线是（）
A. 抛物线
B. 双曲线
C. 椭圆
D. 近似于圆弧
正确答案：B
4. 过一点做一平面，平行于已知直线，它的解有（）
A. 只有一解
B. 两解
C. 四解
D. 无数解
正确答案：D
5. 过一种投影面的垂直线可作几种投影面的垂直面（）
A. 一种
B. 三种
C. 两种
D. 无数种
正确答案：A
6. 若已知空间点A，投射方向S，投影面H。
点A的投影仍是点，且是唯一的吗？
A. 是。
石油大学土木工程制图在线作业
《土木工程制图》15春在线作业 1
一,单选题
1. 较长的等断面的构件，或构件上有一段较长的等断面，可以假想将该构件折断其中间一部分，然后在断开处两侧加上（）
A. 波浪线
B. 折断线
C. 单点长划线
D. 双点长划线
?
正确答案： B
2. 假想用一水平的剖切平面，通过门、窗洞将整橦房子剖开,然后画出其整体的剖面图。
这种水平剖切的剖面图，在房屋建筑图中，称为（）。
A. 剖面图
B. 断面图
C. 立面图
D. 平面图
?
正确答案： D
3. 在标高投影图中，要充分确定形体的空间形状和位置，还必须附有一个（），并注明刻度单位
A. 侧立面图
B. 定位尺寸
C. 比例尺
D. 定型尺寸
?
正确答案： C
4. 起装饰作用是（）层。
A. 中间层
B. 底层
C. 面层
D. 辅助层
?
正确答案： C
5. 总平面图中，用坐标确定位置时，宜注出房屋___角的坐标
A. 一个
B. 两个
C. 三个
D. 四个。

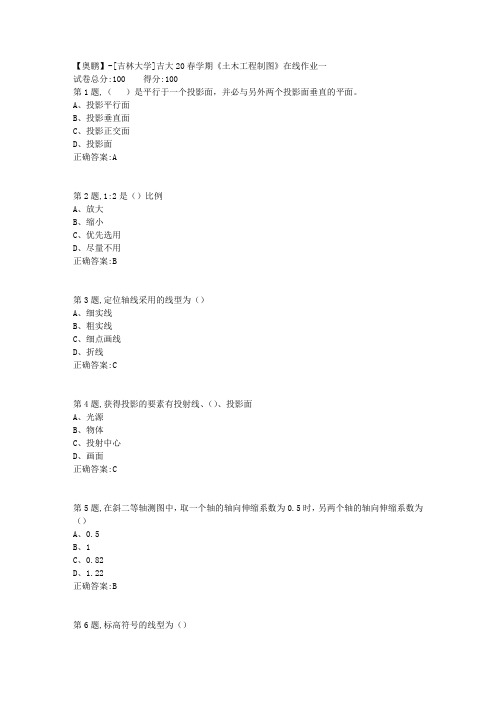

[吉林大学]吉大20春学期《土木工程制图》在线作业一-3
![[吉林大学]吉大20春学期《土木工程制图》在线作业一-3](https://img.taocdn.com/s1/m/729df460700abb68a882fb39.png)
【奥鹏】-[吉林大学]吉大20春学期《土木工程制图》在线作业一试卷总分:100 得分:100第1题,（）是平行于一个投影面，并必与另外两个投影面垂直的平面。
A、投影平行面B、投影垂直面C、投影正交面D、投影面正确答案:A第2题,1:2是（）比例A、放大B、缩小C、优先选用D、尽量不用正确答案:B第3题,定位轴线采用的线型为（）A、细实线B、粗实线C、细点画线D、折线正确答案:C第4题,获得投影的要素有投射线、（）、投影面A、光源B、物体C、投射中心D、画面正确答案:C第5题,在斜二等轴测图中，取一个轴的轴向伸缩系数为0.5时，另两个轴的轴向伸缩系数为（）A、0.5B、1C、0.82D、1.22正确答案:B第6题,标高符号的线型为（）A、细实线B、粗实线C、细点画线D、折线正确答案:A第7题,详图符号圆的直径为（）mmA、6B、14C、10D、12正确答案:B第8题,建筑平面图中被剖切到得墙体用（）表示A、粗实线B、细实线C、中实线D、虚线正确答案:A第9题,在正等轴测图中，轴向伸缩系数为（）A、0.82B、1C、1.22D、1.5正确答案:B第10题,建筑图样上的标注尺寸，一般由（）组成A、尺寸界线、尺寸起止符、尺寸数字B、尺寸线、尺寸界线、尺寸数字C、尺寸数字、尺寸线、尺寸起止符D、尺寸界线、尺寸线、尺寸起止符号、尺寸数字正确答案:D第11题,下列哪些是可用查询得到的（）A、面积B、距离C、状态D、体积正确答案:A,B,C,D第12题,AutoCAD中，对象的阵列有哪几种方式（）A、环形B、圆形C、线形D、矩形正确答案:A,D第13题,AutoCAD哪些指令可查询多段线、线、圆、弧的长度（）A、lengthenB、listC、distD、特性properties正确答案:A,B,D第14题,在绘图中能够精确定位坐标点的辅助工具有（）A、栅格B、对象捕捉C、间隔捕捉D、以上都正确正确答案:A,B第15题,可编辑对象的命令有（）A、夹点B、比例C、图块D、镜像正确答案:A,B,D第16题,极轴追踪功能迫使直线沿着设定的角度绘出，其方式同于正交方式只能画水平线或垂直线A、错误B、正确正确答案:B第17题,钢筋混凝土构件有现浇构件和预制构件两种A、错误B、正确正确答案:B第18题,剖面图是假想用平行于某一墙面的平面剖切房屋所得到的垂直剖面图A、错误B、正确正确答案:B第19题,被关闭的图层与被冻结的图层在图形重新生成时没有区别A、错误B、正确正确答案:A第20题,建筑总平面图一般用大比例画出A、错误B、正确正确答案:A第21题,在配筋图中，钢筋的横断面用涂黑的圆点表示A、错误B、正确正确答案:B第22题,建筑立面图只能按朝向来命名A、错误B、正确正确答案:A第23题,钢筋混凝土构件中起架立作用的钢筋称为受力筋A、错误B、正确正确答案:A第24题,新建的图层的名称可以含有通配符(如“*”和“?”)A、错误B、正确正确答案:A第25题,状态栏的设置仅对激活的图形有效，不同的图形文件可采用不同的设置A、错误B、正确正确答案:B。
XXX《土木工程制图》15春在线作业1答案
XXX《土木工程制图》15春在线作业1答案《土木工程制图》15春在线作业1一、单选题（共15道试题，共60分。
）1.较长的等断面的构件，或构件上有一段较长的等断面，可以假想将该构件折断其中间一部分，然后在断开处两侧加上（）A.波浪线B.折断线C.单点长划线D.双点长划线正确答案：B2.假想用一水平的剖切平面，通过门、窗洞将整橦房子剖开,然后画出其整体的剖面图。
这种水平剖切的剖面图，在房屋建筑图中，称为（）。
A.剖面图B.断面图C.立面图D.平面图正确答案：D3.在标高投影图中，要充分确定形体的空间形状和位置，还必须附有一个（），并注明刻度单位A.侧立面图B.定位尺寸C.比例尺D.定型尺寸正确答案：C4.起装饰作用是（）层。
A.中央层B.底层C.面层D.辅助层正确谜底：C5.总平面图中，用坐标确定位置时，宜注出房屋___角的坐标A.一个B.两个C.三个D.四个正确答案：C6.在剖面图的下方或一侧，写上与该图相对应的剖切标记的编号，作为该图的图名，并应在图名下方画上一等长的（）A.粗实线B.细实线C.中实线D.中粗直线正确答案：A7.施工图中，在W面上作剖面图或（）A.正立面图B.剖面图C.断面图D.侧立面图正确答案：D8.若画在统一张图纸上时，平面图与剖面图应（）A.长对正B.宽相等C.XXXD.尺寸不异正确答案：B9.当正圆锥轴线垂直于H面时，V投影和W投影都是等腰三角形，两腰是圆锥（）的投影A.轮廓素线B.导线C.母线D.E.素线正确谜底：A10.轴测图是一种（）投影图A.正面B.侧面C.单面D.双面正确答案：C11.透露表现偏向的粗实线画在剖切位置线的左边透露表现（）A.向上投影B.向左投射C.向右投影D.向下投射正确答案：B12.各图上所用标高标记以()绘制A.粗实线B.细实线C.中实线D.中粗直线正确谜底：B13.普通的板面标高比,洗手间，板面标高（）_A.高B.低C.一样D.不一定正确谜底：A14.当投影偏向垂直于投影面时，所获得的投影称为（）A.正轴测投影B.斜轴测投影C.侧轴侧投影D.水平轴测投影正确谜底：A15.总平面图中，定位尺寸应注出与原建筑物或门路中心线的___A.标必定型尺寸B.定位尺寸C.标注总尺寸D.联系尺寸正确答案：D《土木工程制图》15春在线作业1二、判断题（共10道试题，共40分。
土木工程制图答案
99
【16-3】求作三棱柱与三棱锥的相贯线。
100
【16-4】求作四棱柱与四棱台的相贯线。
101
【16-5】补全房屋轮廓的烟囱的正面投影和气楼的水平投影。
102
【16-6】作屋面交线的水平投影，并补全房屋轮廓模型的水平投 影。
103
【16-7】求作屋面交线。
104
【17-1】作四棱柱与圆柱的相贯线。
【1-1】按照立体图作诸点的三面投影。
1
【1-2】已知点A、B、C、D的两面投影，作出各点的第三投影， 并写出这些点的空间位置。
A
2
【1-3】作出诸点的三面投影：点A(25,15,20)；点B距离投影 面W、V、H分别为20mm、10mm、15mm；点C位于点A之 左10mm、之前15mm、之上10mm；点D在点A之下8mm、 与投影面V、H等距，与投影面W的距离是与H面距离的2.5倍。
15
【3-3】求作与直线AB、CD、EF都相交的正平线。
16
【3-4】求作直线EF，使EF与直线CD交于V面之前20mm的E点，且 EF∥AB，EF的真长为15mm。
17
【3-5】已知两交叉线AB、CD的水平投影和正面投影，求作它们 的侧面投影，并标注三对重影点的三面投影及可见性。
18
【3-6】求作点A到直线BC的垂线、垂足和真实距离。
70
【10-7】求作圆心位于点A、直径为24mmm的侧平圆的三面投影。
71
【10-8】求作圆心位于点A、直径为24mmm、处于左下到右上的、 α＝45°的正垂圆的三面投影。
72
【11-1】作圆柱的水平投影，并补全圆柱表面上的点A、B、C、 D、E、F、G、I的三面投影。
73
【11-2】作圆锥的正面投影，并补全圆锥表面上直线和曲线的 三面投影。
【16-3】求作三棱柱与三棱锥的相贯线。
100
【16-4】求作四棱柱与四棱台的相贯线。
101
【16-5】补全房屋轮廓的烟囱的正面投影和气楼的水平投影。
102
【16-6】作屋面交线的水平投影，并补全房屋轮廓模型的水平投 影。
103
【16-7】求作屋面交线。
104
【17-1】作四棱柱与圆柱的相贯线。
【1-1】按照立体图作诸点的三面投影。
1
【1-2】已知点A、B、C、D的两面投影，作出各点的第三投影， 并写出这些点的空间位置。
A
2
【1-3】作出诸点的三面投影：点A(25,15,20)；点B距离投影 面W、V、H分别为20mm、10mm、15mm；点C位于点A之 左10mm、之前15mm、之上10mm；点D在点A之下8mm、 与投影面V、H等距，与投影面W的距离是与H面距离的2.5倍。
15
【3-3】求作与直线AB、CD、EF都相交的正平线。
16
【3-4】求作直线EF，使EF与直线CD交于V面之前20mm的E点，且 EF∥AB，EF的真长为15mm。
17
【3-5】已知两交叉线AB、CD的水平投影和正面投影，求作它们 的侧面投影，并标注三对重影点的三面投影及可见性。
18
【3-6】求作点A到直线BC的垂线、垂足和真实距离。
70
【10-7】求作圆心位于点A、直径为24mmm的侧平圆的三面投影。
71
【10-8】求作圆心位于点A、直径为24mmm、处于左下到右上的、 α＝45°的正垂圆的三面投影。
72
【11-1】作圆柱的水平投影，并补全圆柱表面上的点A、B、C、 D、E、F、G、I的三面投影。
73
【11-2】作圆锥的正面投影，并补全圆锥表面上直线和曲线的 三面投影。
吉大18春学期《土木工程制图》在线作业一-0002.547338C4-D563-4DA1-9DAE-210AD36576F0(总8页)
吉大18春学期《土木工程制图》在线作业一-0002相邻两轴测轴之间的夹角称为（）
A:夹角
B:两面角
C:轴间角
D:倾斜角
答案：C
空间三个坐标轴在轴测投影面上轴向伸缩系数相同的投影，称为（）A:正轴测图
B:斜轴测图
C:正等轴测图
D:斜二轴测图
答案：C
定位轴线采用的线型为（）
A:细实线
B:粗实线
C:细点画线
D:折线
答案：C
投影法的基本特性有实形性、积聚性和（）
A:类似性
B:特殊性
C:统一性
D:普遍性
答案：A
徒手画直线时，先定出直线的两个端点，眼睛看着直线的（）画线A:中点
B:起点
C:终点
D:两个端点
答案：C
粗线、中粗线和细线的宽度比率为（）
A:4:2:1
B:3:2:1。
土木工程制图答案
【9-4】已知点A与直线BC的距离为10mm，求作点A的水平投影。
【9-5】作两交叉线AB、CD的公垂线，并注明它们之间的最短距离。
【9-6】已知两交叉线AB、CD的距离为10mm，补全CD的正面投影。
【9-7】已知正方形ABCD的对角线BD在直线PQ上，补全正方形ABCD 的两面投影。
【9-8】已知等边△ABC的一边AB，平面的倾角β＝30°，顶点C 在AB的前上方，补全△ABC的两面投影。
【2-6】已知直线AB对投影面H的倾角α＝30°，补全它的正平 投影，并回答有几解，图中任求一解。
【2-7】通过作图检验直线AB、CD、EF的相对位置。
【3-1】检验直线AB、CD的相对位置。
【3-2】已知一直线与直线AB、CD都相交，且与直线EF交于分线 段EF成2：3的点，求作该直线的两面投影。
【例】求作圆台与四分之一圆柱的相贯线。
【4-4】已知正垂面P的正面迹线PV以及其上的△ABC的水平投影， 补全正垂面的正面迹线和水平迹线，以及△ABC的三面投影。
【4-5】已知平面P上的正方形ABCD的一条对角线AC为侧垂线，平 面P与水平面H的倾角为45°，顶点B在AC的后上方，完成正方形 的三面投影。
【4-6】已知正方形ABCD的后边AB为正平线，且AB的侧面投影及 正方形的正面投影，补全正方形的侧面投影。
【6-4】检查下列直线与平面或平面与平面的相对位置。
【7-1】作图检验下列直线与平面或平面与平面的相对位置。
【7-3】过点A作直线与直线BC、OX轴都相交。
【7-4】已知等腰△ABC的底边BC,顶点A在BC的前方，补全△ABC 的水平投影。
【7-5】求作一直线与AB平行，与CD、EF都相交。
【14-1】补全具切口的四棱台的水平投影，并作出其侧面投影。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
奥鹏吉大15春学期《土木工程制图》在线作业一满分答案
一、单选题（共10 道试题，共40 分。
）
1. 在斜轴测投影图中，两个轴向伸缩系数（）的轴测图，称为斜二等轴测图
A. 同向
B. 不同
C. 相反
D. 相同
正确答案：D
2. 制图国家标准规定，字体的号数，即字体的（）
A. 高度
B. 宽度
C. 长度
D. 角度
正确答案：A
3. 制图国家标准规定，图样中书写数字或字母的字型有A型和B型两种，其区别是（）
A. 字宽不同
B. 字体大小不同
C. 笔画粗细不同
D. 倾斜角度不同
正确答案：A
4. 在斜二等轴测图中，平行于两个轴的轴向伸缩系数为1的轴测面上的图形（）
A. 变大
B. 变小
C. 无变化
D. 变短
正确答案：C
5. 在斜二等轴测图中，取一个轴的轴向伸缩系数为0.5时，另两个轴的轴向伸缩系数为（）
A. 0.5
B. 1
C. 0.82
D. 1.22
正确答案：B
6. 3个轴测轴的轴向变形系数都相等的正轴测图称为（）轴测图。
A. 正二等
B. 正三等
C. 斜二等
D. 正等。
