【奥鹏】-[吉林大学]吉大20春学期《土木工程制图》在线作业一试卷总分:100 得分:100第1题,相邻两轴测轴之间的夹角称为（）A、夹角B、两面角C、轴间角D、倾斜角正确答案:C第2题,空间三个坐标轴在轴测投影面上轴向伸缩系数相同的投影，称为（）A、正轴测图B、斜轴测图C、正等轴测图D、斜二轴测图正确答案:C第3题,定位轴线采用的线型为（）A、细实线B、粗实线C、细点画线D、折线正确答案:C第4题,投影法的基本特性有实形性、积聚性和（）A、类似性B、特殊性C、统一性D、普遍性正确答案:A第5题,徒手画直线时，先定出直线的两个端点，眼睛看着直线的（）画线A、中点B、起点C、终点D、两个端点正确答案:C第6题,粗线、中粗线和细线的宽度比率为（）A、4:2:1B、3:2:1C、5:2:1D、6:2:1正确答案:A第7题,徒手画草图用的铅笔一般为（）铅芯的铅笔A、BB、HC、HBD、2B正确答案:A第8题,点的侧面投影反映（）坐标。
A、x、yB、y、zC、x、zD、Y、z正确答案:B第9题,（）一个投影面同时倾斜于另外两个投影面的直线称为投影面平行线。
A、平行于B、垂直于C、倾斜于D、相交于正确答案:A第10题,工程上常用的（）有中心投影法和平行投影法A、作图法B、技术法C、投影法D、图解法正确答案:C第11题,AutoCAD哪些指令可查询多段线、线、圆、弧的长度（）A、lengthenB、listC、distD、特性properties正确答案:A,B,D第12题,AUTOCAD的层不可以删除的是（）A、0层B、外部参照的图层C、有对象的层D、定义点图层正确答案:A,B,C,D第13题,快捷键哪些是正确的（）A、AR 修剪B、TR 删除C、RO 旋转D、XL 构造线正确答案:C,D第14题,使用AutoCAD设计中心（）A、浏览不同图形源，从图形文件到网页上的符号库B、将图形文件从控制面板拖放到绘图区域中即可打开图形C、创建指常用图形\文件夹和Internet地址的快捷方式D、以上都不正确正确答案:A,B,C第15题,三视图的投影规律“三等关系”是（）A、长对正B、高平齐C、宽相等D、长对齐正确答案:A,B,C第16题,极轴追踪功能迫使直线沿着设定的角度绘出，其方式同于正交方式只能画水平线或垂直线A、错误B、正确正确答案:B第17题,钢筋混凝土的制作中，钢筋根据设计要求进行弯曲成型叫作钢筋加工A、错误B、正确正确答案:B第18题,若长仿宋体字号是10号，则字宽是10mmA、错误B、正确正确答案:A第19题,钢筋混凝土的制作，是先将不同直径的钢筋按照需要的长度截断，叫作下料。
吉大20秋《土木工程制图》在线作业一答案

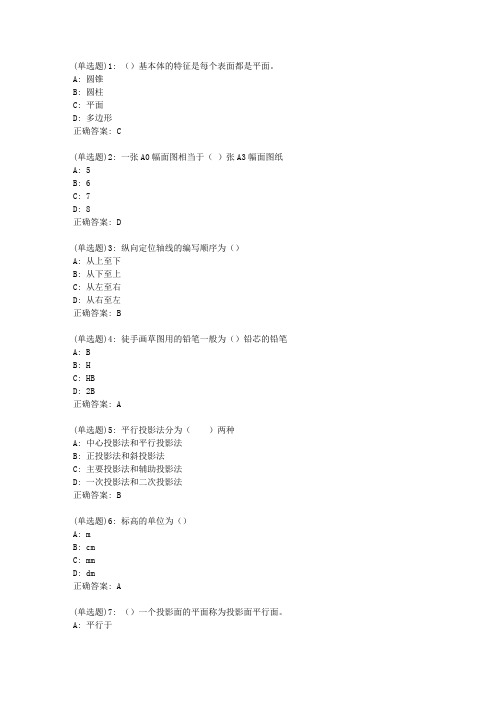

(单选题)1: （）基本体的特征是每个表面都是平面。
A: 圆锥
B: 圆柱
C: 平面
D: 多边形
正确答案: C
(单选题)2: 一张A0幅面图相当于（）张A3幅面图纸A: 5
B: 6
C: 7
D: 8
正确答案: D
(单选题)3: 纵向定位轴线的编写顺序为（）
A: 从上至下
B: 从下至上
C: 从左至右
D: 从右至左
正确答案: B
(单选题)4: 徒手画草图用的铅笔一般为（）铅芯的铅笔A: B
B: H
C: HB
D: 2B
正确答案: A
(单选题)5: 平行投影法分为（）两种
A: 中心投影法和平行投影法
B: 正投影法和斜投影法
C: 主要投影法和辅助投影法
D: 一次投影法和二次投影法
正确答案: B
(单选题)6: 标高的单位为（）
A: m
B: cm
C: mm
D: dm
正确答案: A
(单选题)7: （）一个投影面的平面称为投影面平行面。
A: 平行于。
吉林大学工程图学习题答案--第一章
尺寸标注练习
1-2(3).指出图A中标注尺寸的错误,将正确的标注B图中.
尺寸标注练习
1-2(3).指出图A中标注尺寸的错误,将正确的标注B图中.
几何作图
1-3(1).斜度画法及标注练习(按小图给的尺寸,1:1作图).
几何作图
1-3(2).锥度画法及标注练习(按小图给的尺寸,1:1作图).
几何作图

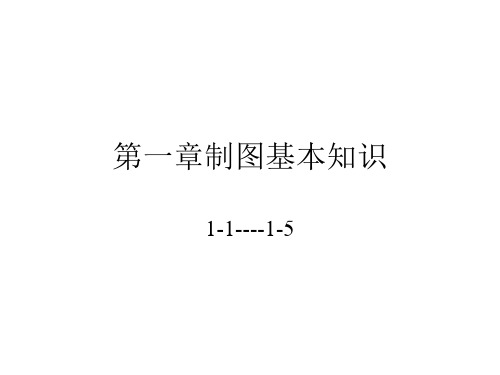

第一章制图基本知识
1-1----1-5
1-2(1).图中画好的尺寸线上标注尺寸数字, 大小从图中量取(1:1)
尺寸标注练习
1-2(1).图中画好的尺寸线上标注尺寸数字,大小 从图中量取(1:1)
1-2(2).按1:2比例标注尺寸,数字大小从图中量取
尺寸标注练习 1-2(2).按1:2比例标注尺寸,数字大小从图中量取.
1-4(1).园弧连接画法及标注练习(按小图给的尺寸,1:1 作图).
平面图形尺寸标注
1-5(1).分析下面平面图形,标注尺寸 ( 按1:1量取并取 整).
平面图形尺寸标注1-5(2来自.分析下面平面图形,标注尺寸 ( 按1:1量取并取 整).
�
吉大2019-2020学年第二学期期末考试《土木工程制图》大作业参考答案
非标准劳动关系面对的挑战
我国的非标准劳动关系是在市场经济快速发展，就业形式日益严峻的大背景下产生并发展 起来的，更多的是缓解就业压力的产物。由于国有企业改革，我国的城镇失业率一直居高不下， 而传统的僵化的固定就业模式刚性太大，不利于缓解就业压力。非标准劳动关系对于降低用人 单位的用工成本、方便劳动者自由选择劳动时间、缓解就业压力、扩大就业机会等作用越来越 突出，正成为就业的重要渠道，使劳动关系呈现出多元化、复杂化格局。非标准劳动关系突破 了标准劳动关系的内涵，对原有的劳动关系法律调整机制提出了新的挑战。随着非标准劳动关 系的不断发展，我国传统的标准劳动关系法律调整体系已经越来越不适应非标准劳动关系调整 的需求。非标准劳动关系对传统法律的挑战主要体现在以下几方面：
法权利。但是，目前我国法律对于社会保险制度的规范，都是按照标准就业的特点设计运作的， 包括计费年限、缴费办法和待遇标准等。这种模式的社会保障制度以就业的稳定性和缴费的连 续性为基础，而这种制度不完全适合非标准劳动关系就业的特点。比如社会保险的转移由于各 地社会保险的缴费标准、待遇标准等不同，操作起来比较困难。
吉林大学网络教育学院
2019-2020 学年第二学期期末考试《土木工程制图》大作业
作业要求：大作业要求学生手写完成，提供手写文档的清晰扫描图片，并将图片添加到 word 文档内，最终 wod 文档上传平台，不允许学生提交其他格式文件（如 JPG，RAR 等非 word 文档格式），如有雷同、抄袭 成绩按不及格处理。
1.法律适用和劳动主体方面 我国现行的劳动法律主要以标准劳动关系为主，很多非标准劳动关系被排斥在基本法律调 整的范围之外。 此外，我国《劳动法》主要覆盖的是传统行业的劳动者，范围狭窄。非标准 劳动关系就业人员中有些是在《劳动法》或者《劳动合同法》调整范围之内，如劳动者派遣关 系中的劳动者等，但还有很多人被排斥在这两部法律的调整之外，如家政人员等。我国非标准 劳动关系调整的现状要求劳动主体适用范围必须扩大。 2.劳动关系的建立ห้องสมุดไป่ตู้面 根据《劳动法》的规定，只有用人单位与劳动者之间才能建立劳动关系。用人单位可以是 企业也可以是个体经营者，但不能是个人。但是在非标准劳动关系领域，用人的一方有可能是 个人、家庭和自营经济实体等。不属于《劳动法》规定的用人单位，因此这种法律关系不受劳 动法的调整。因此，很长时间以来，非标准劳动关系就业人员与用人方之间仅被视为具有平等 主体之间的民事权利义务关系。发生民事权益问题，按民事诉讼的程序处理。实际上，无论是 标准劳动关系就业还是非标准劳动关系就业，都是具有劳动能力的公民从事为国家和社会承认 的社会工作，并以此获得用以维持本人及家庭生活的劳动报酬或者经营收入。因此，将非标准 劳动关系放在劳动关系调整之外不符合非标准劳动关系的本质特征，也容易导致非标准劳动关 系就业人员丧失本该享有的劳动权利。 3.劳动关系和雇佣关系的处理 劳动关系中对劳动者的保护比较全面，它包括了劳动过程中的各项权利，除法定的劳动标 准外，还包括无过错责任的工伤保护原则和接触劳动关系的补偿原则等。而雇佣关系中的劳动 者的权利仅受私法的调整，按照平等主体之间的民事权利义务关系来处理，如出现劳动中的人 身伤害，只能根据过错程度来分担责任。但实际上，雇佣关系跟劳动关系在本质上是相同的， 因为两种关系中间的劳动者都不拥有生产资料且劳动的目的都是生产过程和获得劳动报酬，而 且雇佣关系和劳动关系一样，具有从属性，雇员接受雇主的指挥、管理和监督，雇主为雇员提 供合理的劳动条件和安全保障。因此，如果直接用雇佣关系的原则来调整一些非标准劳动关系 不符合我国劳动者权益保护这一劳动法宗旨。 4.社会保障方面 在我国，社会保障是实现社会保护的核心所在，非标准劳动关系的社会保障问题是一项宪
我国的非标准劳动关系是在市场经济快速发展，就业形式日益严峻的大背景下产生并发展 起来的，更多的是缓解就业压力的产物。由于国有企业改革，我国的城镇失业率一直居高不下， 而传统的僵化的固定就业模式刚性太大，不利于缓解就业压力。非标准劳动关系对于降低用人 单位的用工成本、方便劳动者自由选择劳动时间、缓解就业压力、扩大就业机会等作用越来越 突出，正成为就业的重要渠道，使劳动关系呈现出多元化、复杂化格局。非标准劳动关系突破 了标准劳动关系的内涵，对原有的劳动关系法律调整机制提出了新的挑战。随着非标准劳动关 系的不断发展，我国传统的标准劳动关系法律调整体系已经越来越不适应非标准劳动关系调整 的需求。非标准劳动关系对传统法律的挑战主要体现在以下几方面：
法权利。但是，目前我国法律对于社会保险制度的规范，都是按照标准就业的特点设计运作的， 包括计费年限、缴费办法和待遇标准等。这种模式的社会保障制度以就业的稳定性和缴费的连 续性为基础，而这种制度不完全适合非标准劳动关系就业的特点。比如社会保险的转移由于各 地社会保险的缴费标准、待遇标准等不同，操作起来比较困难。
吉林大学网络教育学院
2019-2020 学年第二学期期末考试《土木工程制图》大作业
作业要求：大作业要求学生手写完成，提供手写文档的清晰扫描图片，并将图片添加到 word 文档内，最终 wod 文档上传平台，不允许学生提交其他格式文件（如 JPG，RAR 等非 word 文档格式），如有雷同、抄袭 成绩按不及格处理。
1.法律适用和劳动主体方面 我国现行的劳动法律主要以标准劳动关系为主，很多非标准劳动关系被排斥在基本法律调 整的范围之外。 此外，我国《劳动法》主要覆盖的是传统行业的劳动者，范围狭窄。非标准 劳动关系就业人员中有些是在《劳动法》或者《劳动合同法》调整范围之内，如劳动者派遣关 系中的劳动者等，但还有很多人被排斥在这两部法律的调整之外，如家政人员等。我国非标准 劳动关系调整的现状要求劳动主体适用范围必须扩大。 2.劳动关系的建立ห้องสมุดไป่ตู้面 根据《劳动法》的规定，只有用人单位与劳动者之间才能建立劳动关系。用人单位可以是 企业也可以是个体经营者，但不能是个人。但是在非标准劳动关系领域，用人的一方有可能是 个人、家庭和自营经济实体等。不属于《劳动法》规定的用人单位，因此这种法律关系不受劳 动法的调整。因此，很长时间以来，非标准劳动关系就业人员与用人方之间仅被视为具有平等 主体之间的民事权利义务关系。发生民事权益问题，按民事诉讼的程序处理。实际上，无论是 标准劳动关系就业还是非标准劳动关系就业，都是具有劳动能力的公民从事为国家和社会承认 的社会工作，并以此获得用以维持本人及家庭生活的劳动报酬或者经营收入。因此，将非标准 劳动关系放在劳动关系调整之外不符合非标准劳动关系的本质特征，也容易导致非标准劳动关 系就业人员丧失本该享有的劳动权利。 3.劳动关系和雇佣关系的处理 劳动关系中对劳动者的保护比较全面，它包括了劳动过程中的各项权利，除法定的劳动标 准外，还包括无过错责任的工伤保护原则和接触劳动关系的补偿原则等。而雇佣关系中的劳动 者的权利仅受私法的调整，按照平等主体之间的民事权利义务关系来处理，如出现劳动中的人 身伤害，只能根据过错程度来分担责任。但实际上，雇佣关系跟劳动关系在本质上是相同的， 因为两种关系中间的劳动者都不拥有生产资料且劳动的目的都是生产过程和获得劳动报酬，而 且雇佣关系和劳动关系一样，具有从属性，雇员接受雇主的指挥、管理和监督，雇主为雇员提 供合理的劳动条件和安全保障。因此，如果直接用雇佣关系的原则来调整一些非标准劳动关系 不符合我国劳动者权益保护这一劳动法宗旨。 4.社会保障方面 在我国，社会保障是实现社会保护的核心所在，非标准劳动关系的社会保障问题是一项宪
吉大18秋学期《土木工程制图》在线作业一(满分)
------------------------------------------------------------------------------------------------------------------------------ (单选题) 1: （）是平行于一个投影面，并必与另外两个投影面垂直的平面。
A: 投影平行面B: 投影垂直面C: 投影正交面D: 投影面正确答案:(单选题) 2: 1:2是（）比例A: 放大B: 缩小C: 优先选用D: 尽量不用正确答案:(单选题) 3: 定位轴线采用的线型为（）A: 细实线B: 粗实线C: 细点画线D: 折线正确答案:(单选题) 4: 获得投影的要素有投射线、（）、投影面A: 光源B: 物体C: 投射中心D: 画面正确答案:(单选题) 5: 在斜二等轴测图中，取一个轴的轴向伸缩系数为0.5时，另两个轴的轴向伸缩系数为（）A: 0.5B: 1C: 0.82D: 1.22正确答案:(单选题) 6: 标高符号的线型为（）A: 细实线B: 粗实线C: 细点画线D: 折线正确答案:(单选题) 7: 详图符号圆的直径为（）mmA: 6B: 14C: 10D: 12正确答案:------------------------------------------------------------------------------------------------------------------------------ (单选题) 8: 建筑平面图中被剖切到得墙体用（）表示A: 粗实线B: 细实线C: 中实线D: 虚线正确答案:(单选题) 9: 在正等轴测图中，轴向伸缩系数为（）A: 0.82B: 1C: 1.22D: 1.5正确答案:(单选题) 10: 建筑图样上的标注尺寸，一般由（）组成A: 尺寸界线、尺寸起止符、尺寸数字B: 尺寸线、尺寸界线、尺寸数字C: 尺寸数字、尺寸线、尺寸起止符D: 尺寸界线、尺寸线、尺寸起止符号、尺寸数字正确答案:(多选题) 1: 下列哪些是可用查询得到的（）A: 面积B: 距离C: 状态D: 体积正确答案:(多选题) 2: AutoCAD中，对象的阵列有哪几种方式（）A: 环形B: 圆形C: 线形D: 矩形正确答案:(多选题) 3: AutoCAD哪些指令可查询多段线、线、圆、弧的长度（）A: lengthenB: listC: distD: 特性properties正确答案:(多选题) 4: 在绘图中能够精确定位坐标点的辅助工具有（）A: 栅格B: 对象捕捉C: 间隔捕捉D: 以上都正确正确答案:(多选题) 5: 可编辑对象的命令有（）------------------------------------------------------------------------------------------------------------------------------ A: 夹点B: 比例C: 图块D: 镜像正确答案:(判断题) 1: 极轴追踪功能迫使直线沿着设定的角度绘出，其方式同于正交方式只能画水平线或垂直线A: 错误B: 正确正确答案:(判断题) 2: 钢筋混凝土构件有现浇构件和预制构件两种A: 错误B: 正确正确答案:(判断题) 3: 剖面图是假想用平行于某一墙面的平面剖切房屋所得到的垂直剖面图A: 错误B: 正确正确答案:(判断题) 4: 被关闭的图层与被冻结的图层在图形重新生成时没有区别A: 错误B: 正确正确答案:(判断题) 5: 建筑总平面图一般用大比例画出A: 错误B: 正确正确答案:(判断题) 6: 在配筋图中，钢筋的横断面用涂黑的圆点表示A: 错误B: 正确正确答案:(判断题) 7: 建筑立面图只能按朝向来命名A: 错误B: 正确正确答案:(判断题) 8: 钢筋混凝土构件中起架立作用的钢筋称为受力筋A: 错误B: 正确正确答案:(判断题) 9: 新建的图层的名称可以含有通配符(如“*”和“?”)A: 错误B: 正确正确答案:(判断题) 10: 状态栏的设置仅对激活的图形有效，不同的图形文件可采用不同的设置------------------------------------------------------------------------------------------------------------------------------ A: 错误B: 正确正确答案:(单选题) 1: （）是平行于一个投影面，并必与另外两个投影面垂直的平面。
土木工程制图试题及答案
土木工程制图试题及答案一、单项选择题（每题2分，共20分）1. 土木工程制图中，表示建筑物高度的尺寸线通常使用什么颜色？A. 蓝色B. 红色C. 绿色D. 黑色答案：D2. 在土木工程制图中，下列哪个符号代表混凝土？A. ∅B. ∑C. ∆D. ◊答案：A3. 土木工程制图中，轴线编号通常使用哪种字体？A. 宋体B. 黑体C. 楷体D. 仿宋答案：B4. 土木工程制图中，下列哪个符号用于表示墙体？A. ——B. ╋C. ┼D. ┌┐答案：A5. 在土木工程制图中，水平方向的尺寸标注应使用哪种箭头？A. ↗B. ↘C. ↙D. ↖答案：A6. 土木工程制图中，下列哪个符号用于表示门？A. MB. DC. WD. C答案：C7. 土木工程制图中，下列哪个符号用于表示窗户？A. MB. DC. WD. C答案：C8. 在土木工程制图中，下列哪个符号代表钢筋？A. ∅B. ∑C. ∆D. ◊答案：A9. 土木工程制图中，下列哪个符号用于表示楼梯？A. SB. TC. LD. R答案：A10. 在土木工程制图中，下列哪个符号用于表示梁？A. SB. TC. LD. R答案：B二、填空题（每空1分，共10分）1. 土木工程制图中，建筑物的_________（平面、立面、剖面）图是用来展示建筑物的水平方向布局。
答案：平面2. 土木工程制图中，建筑物的_________（平面、立面、剖面）图是用来展示建筑物的垂直方向布局。
答案：立面3. 土木工程制图中，建筑物的_________（平面、立面、剖面）图是用来展示建筑物的内部结构。
答案：剖面4. 在土木工程制图中，建筑物的_________（总平面、平面、立面、剖面）图是展示整个建筑群的布局。
答案：总平面5. 土木工程制图中，建筑物的_________（总平面、平面、立面、剖面）图是展示建筑物的内部结构和空间布局。
答案：平面6. 在土木工程制图中，建筑物的_________（总平面、平面、立面、剖面）图是展示建筑物的外部形状和外观特征。
《土木工程制图》课程题库试题及答案
《土木工程制图》题库1制图的基本知识和基本技能一、单项选择题，将正确答案填写在括号内。
1. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准答案：C2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( )A. ISOB. GBC. StandardD. ANSI答案：B3. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号答案：A4. 在字体的号数系列中，字体的号数值是其前一个号数值的：( )A. 1.2倍B. 2倍C. 3倍D. 2倍答案：B5. 图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：( )A. 1.5倍B. 3倍C. 2倍D. 1倍答案：C6. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：C7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：B8. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其大小为：( )A. 25mmB. 15mmC. 20mmD. 10mm答案：A9. 绘图比例是：( )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数答案：A10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为：A. 100B. 1000C. 50D. 20答案：B12. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线答案：A13. 粗实线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：B14. 中粗虚线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：C15. 粗线、中粗线和细线的宽度比率为：( )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:1答案：D16. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm答案：C17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm答案：C18. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外答案：C19. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线答案：D21. 绘图仪器中分规的主要作用是：( )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段答案：C22. 徒手画图草图时：( )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调答案：D2投影的基本知识23. 工程上常用的图示方法中使用最广泛的是那一种？( )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法答案：A24. 下面关于轴测投影的说法哪一个是正确的？( )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感答案：A25. 正投影法是指：( )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法答案：B26. 多面正投影法的优点是：( )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好答案：D27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质？( )A. 同素性B. 从属性C. 积聚性D. 平行性答案：D28. 下面哪一个性质不是平行投影法特有的基本性质？( )A. 平行性B. 定比性C. 相似性D. 接合性答案：C29. 平行投影法中图形的相仿性是指：( )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性答案：C30. 三面投影图在度量关系上有：( )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐答案：C31. 三面投影图中水平投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：B32. 三面投影图中正面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：C33. 三面投影图中侧面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：D3点、直线、平面的投影34. 如果A点在V投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：B35. 如果A点在H投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：C36. 如果A点在W投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：A37. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A38. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断答案：C39. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A40. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：D41. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断答案：B42. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 交错垂直答案：B43. 右图所示平面的类型是：( )A. 水平面B. 正平面C. 侧垂面D. 任意倾斜平面（一般位置平面）答案：D44. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：A45. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：B46. 右图所示平面的类型是：( )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面答案：B4轴测图1．有2个轴的轴向变形系数相等的斜轴测投影称为( )。
土木工程制图答案
99
【16-3】求作三棱柱与三棱锥的相贯线。
100
【16-4】求作四棱柱与四棱台的相贯线。
101
【16-5】补全房屋轮廓的烟囱的正面投影和气楼的水平投影。
102
【16-6】作屋面交线的水平投影，并补全房屋轮廓模型的水平投 影。
103
【16-7】求作屋面交线。
104
【17-1】作四棱柱与圆柱的相贯线。
【1-1】按照立体图作诸点的三面投影。
1
【1-2】已知点A、B、C、D的两面投影，作出各点的第三投影， 并写出这些点的空间位置。
A
2
【1-3】作出诸点的三面投影：点A(25,15,20)；点B距离投影 面W、V、H分别为20mm、10mm、15mm；点C位于点A之 左10mm、之前15mm、之上10mm；点D在点A之下8mm、 与投影面V、H等距，与投影面W的距离是与H面距离的2.5倍。
15
【3-3】求作与直线AB、CD、EF都相交的正平线。
16
【3-4】求作直线EF，使EF与直线CD交于V面之前20mm的E点，且 EF∥AB，EF的真长为15mm。
17
【3-5】已知两交叉线AB、CD的水平投影和正面投影，求作它们 的侧面投影，并标注三对重影点的三面投影及可见性。
18
【3-6】求作点A到直线BC的垂线、垂足和真实距离。
70
【10-7】求作圆心位于点A、直径为24mmm的侧平圆的三面投影。
71
【10-8】求作圆心位于点A、直径为24mmm、处于左下到右上的、 α＝45°的正垂圆的三面投影。
72
【11-1】作圆柱的水平投影，并补全圆柱表面上的点A、B、C、 D、E、F、G、I的三面投影。
73
【11-2】作圆锥的正面投影，并补全圆锥表面上直线和曲线的 三面投影。
【16-3】求作三棱柱与三棱锥的相贯线。
100
【16-4】求作四棱柱与四棱台的相贯线。
101
【16-5】补全房屋轮廓的烟囱的正面投影和气楼的水平投影。
102
【16-6】作屋面交线的水平投影，并补全房屋轮廓模型的水平投 影。
103
【16-7】求作屋面交线。
104
【17-1】作四棱柱与圆柱的相贯线。
【1-1】按照立体图作诸点的三面投影。
1
【1-2】已知点A、B、C、D的两面投影，作出各点的第三投影， 并写出这些点的空间位置。
A
2
【1-3】作出诸点的三面投影：点A(25,15,20)；点B距离投影 面W、V、H分别为20mm、10mm、15mm；点C位于点A之 左10mm、之前15mm、之上10mm；点D在点A之下8mm、 与投影面V、H等距，与投影面W的距离是与H面距离的2.5倍。
15
【3-3】求作与直线AB、CD、EF都相交的正平线。
16
【3-4】求作直线EF，使EF与直线CD交于V面之前20mm的E点，且 EF∥AB，EF的真长为15mm。
17
【3-5】已知两交叉线AB、CD的水平投影和正面投影，求作它们 的侧面投影，并标注三对重影点的三面投影及可见性。
18
【3-6】求作点A到直线BC的垂线、垂足和真实距离。
70
【10-7】求作圆心位于点A、直径为24mmm的侧平圆的三面投影。
71
【10-8】求作圆心位于点A、直径为24mmm、处于左下到右上的、 α＝45°的正垂圆的三面投影。
72
【11-1】作圆柱的水平投影，并补全圆柱表面上的点A、B、C、 D、E、F、G、I的三面投影。
73
【11-2】作圆锥的正面投影，并补全圆锥表面上直线和曲线的 三面投影。
吉大18春学期《土木工程制图》在线作业一-0002.547338C4-D563-4DA1-9DAE-210AD36576F0(总8页)
吉大18春学期《土木工程制图》在线作业一-0002相邻两轴测轴之间的夹角称为（）
A:夹角
B:两面角
C:轴间角
D:倾斜角
答案：C
空间三个坐标轴在轴测投影面上轴向伸缩系数相同的投影，称为（）A:正轴测图
B:斜轴测图
C:正等轴测图
D:斜二轴测图
答案：C
定位轴线采用的线型为（）
A:细实线
B:粗实线
C:细点画线
D:折线
答案：C
投影法的基本特性有实形性、积聚性和（）
A:类似性
B:特殊性
C:统一性
D:普遍性
答案：A
徒手画直线时，先定出直线的两个端点，眼睛看着直线的（）画线A:中点
B:起点
C:终点
D:两个端点
答案：C
粗线、中粗线和细线的宽度比率为（）
A:4:2:1
B:3:2:1。
土木工程制图Ⅰ习题答案
AB和旋转轴OO，求作其投影图，并 已知其水平投影和端面的正面投影，
画出曲面上的一些素线。
求作弯头的正面投影。
2020/3/17
37
5-15 补全带切口圆筒的水平投影，作 出其侧面投影及正等轴测图，在三面 投影图上标注该形体的尺寸（直接从 图上按1:1量取）。
5-19 已知圆柱被切割后的两面 投影，求作其水平投影。
2020/3/17
38
5-18 求作形体的水平投影，画 出它的正等轴测图。
5-21 补全渠道边墙的正面投影。
2020/3/17
39
5-23 补全带切口圆锥的水平投影， 作出其侧面投影。
5-24 形体由圆柱和内部的倒立圆台孔 组成，形体前后贯通一方孔，试补全 其水平投影，并作出其侧面投影。
2020/3/17
2020/3/17
42
5-35 画出图示拱涵管节的斜二轴测 图。
5-36 画出图示洞门的斜二轴测图。
2020/3/17
43
谢谢使用
2020/3/17
44
3－30 作图检查分题(1)中三条平行线 是否属于同一平面，分题(2)中四边形 是否为平面图形。
3－31 已知平面四边形ABCD的AB边为 水平线，试补全四边形的V面投影。
2Hale Waihona Puke 20/3/17193－32 作出五棱柱的侧面投影及表面 上点A、B、C所缺的投影。
3－33 作出六棱柱的水平投影 及表面上折线ABC所缺的投影。
2020/3/17
5
2－10 作出A、B、C各点 2－12 作出B点经两次变换
的V 面投影。
后的新投影。
2020/3/17
6
3-4 在下面各分题中，标出立体图上所注线段的三面投影，并 写出它们是什么类型的线段。
