电路复习提纲

电学部分复习提纲一、电荷、电场和电势能1.原子的电结构和电荷2.电场的定义和性质3.电场中的电荷受力和电场强度4.等势面和电势差的概念及其计算5.电势能的计算和性质二、电荷的移动和电流1.电流的定义和性质2.静电平衡和电流平衡的关系3.金属中电子的运动和电流的方向4.电流的单位和测量方法5.电荷守恒和电荷传输的性质三、电阻和电阻元件1.电阻的定义和性质2.电阻和电阻率的关系3.固定电阻元件的标记和计算4.可变电阻元件和电位器的使用方法5.温度对电阻的影响和温度系数的计算四、欧姆定律和电路分析1.欧姆定律的表达式和单位2.串联电路和并联电路的特性和计算方法3.电压分压定律和电流分流定律的应用4.功率和电能的计算和单位5.电源和电路中的功率传递和效率五、电阻器和电能计量1.电阻器的工作原理和特性2.电阻器的串联和并联组合3.电能计量器的基本原理和使用方法4.电能计量器的精度和表盘读数5.电能计量器的使用注意事项六、电源和电路保护1.平衡电路和非平衡电路的特性2.电池和干电池的工作原理和特性3.电源电压和电源电流的稳定性要求4.保险丝和断路器的作用和选择5.地线的作用和接法七、电磁感应和电感1.电磁感应的实验现象和法拉第电磁感应定律2.感应电动势和感应电流的计算3.自感和互感的概念和计算4.交流电和直流电的区别和特点5.电感元件在电路中的应用和特性八、电容和电容器1.电容的定义和性质2.平行板电容器的结构和电容计算3.串联电容和并联电容的等效电容和计算4.电容器的工作原理和特性5.电容器在电路中的应用和充放电过程九、交流电路和变压器1.交流电的正弦波形和频率2.交流电的电压和电流的相位关系3.交流电路中的电阻、电感和电容的特性4.交流电路中的功率因数和功率三角形的关系5.变压器的原理和应用以上是电学部分的复习提纲，内容包括电荷、电场和电势能、电荷的移动和电流、电阻和电阻元件、欧姆定律和电路分析、电阻器和电能计量、电源和电路保护、电磁感应和电感、电容和电容器、交流电路和变压器等等。

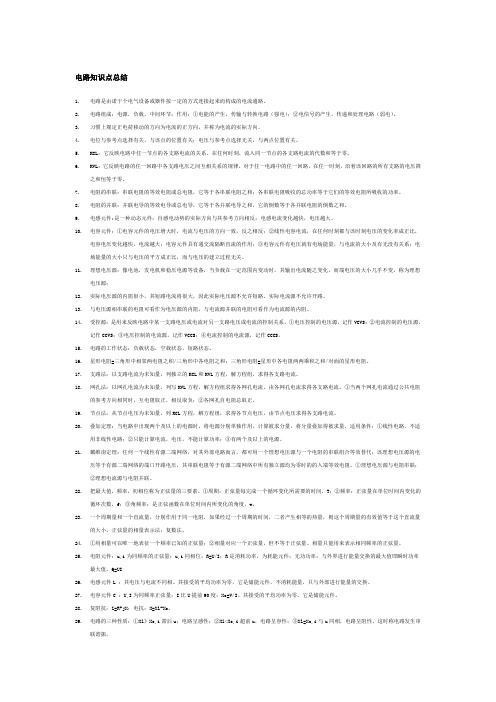

电路知识点总结1.电路是由诺干个电气设备或器件按一定的方式连接起来而构成的电流通路。

2.电路组成：电源，负载，中间环节；作用：①电能的产生，传输与转换电路（强电）；②电信号的产生，传递和处理电路（弱电）。

3.习惯上规定正电荷移动的方向为电流的正方向，并称为电流的实际方向。

4.电位与参考点选择有关，与该点的位置有关；电压与参考点选择无关，与两点位置有关。

5.KCL：它反映电路中任一节点的各支路电流的关系。

在任何时刻，流入同一节点的各支路电流的代数和等于零。

6.KVL：它反映电路的任一回路中各支路电压之间互相关系的规律。

对于任一电路中的任一回路，在任一时刻，沿着该回路的所有支路的电压降之和恒等于零。

7.电阻的串联：串联电阻的等效电阻或总电阻，它等于各串联电阻之和；各串联电阻吸收的总功率等于它们的等效电阻所吸收的功率。

8.电阻的并联：并联电导的等效电导或总电导，它等于各并联电导之和，它的倒数等于各并联电阻的倒数之和。

9.电感元件:是一种动态元件；自感电动势的实际方向与其参考方向相反；电感电流变化越快，电压越大。

10.电容元件：①电容元件的电压增大时，电流与电压的方向一致，反之相反；②线性电容电流，在任何时刻都与该时刻电压的变化率成正比，电容电压变化越快，电流越大；电容元件具有通交流隔断直流的作用；③电容元件有电压就有电场能量，与电流的大小及有无没有关系；电场能量的大小只与电压的平方成正比，而与电压的建立过程无关。

11.理想电压源：像电池，发电机和稳压电源等设备，当负载在一定范围内变动时，其输出电流随之变化，而端电压的大小几乎不变，称为理想电压源；12.实际电压源的内阻很小，其短路电流将很大，因此实际电压源不允许短路。

实际电流源不允许开路。

13.与电压源相串联的电阻可看作为电压源的内阻，与电流源并联的电阻可看作为电流源的内阻。

14.受控源：是用来反映电路中某一支路电压或电流对另一支路电压或电流的控制关系。

一、填空题1、不论是电能的传输和转换，还是信号的传递和处理，其中电源或信号源的电压或电流，被称为激励，而激励在电路各部分产生的电压和电流称为响应。

2、KCL是电流连续性原理的体现，KVL则是电位单值性原理的反映。

3、对一个实际电源来说，当没有电流流过，内部没有电能消耗时，其电动势和端电压必定是大小相等，方向相反。

4、对于线性电阻元件，若它的电阻为无穷大，则当电压是有限值时，其电流总是零，这时就把它称为“开路”；若它的电导为无限大，则当电流是有限值时，其端电压总是零，这时就把它称为“短路”。

5、各种电器设备或元器件的电压、电流及功率都规定一个限额，这个限额就称为电器设备的额定值，包括额定电压、额定电流和额定功率。

6、电气设备可能有三种运行状态：当电气设备电压、电流和功率的实际值小于额定值时，称电气设备为欠载运行状态；当电气设备电压、电流和功率的实际值大于额定值时，称电气设备为过载运行状态；当电气设备电压、电流和功率的实际值等于额定值时，称电气设备为满载运行状态。

7、电路中，若某元件开路，则流过它的电流必为零。

8、电感元件也是一种储能元件，某一时刻t的储能只取决于电感L及这一时刻电感的电流值，并与其中电流的平方成正比。

电感元件具有“阻交流、通直流”或“阻高频、通低频”的特性。

9、在线性电路叠加定理分析中，不作用的独立电压源应将其短路。

10、实际电压源的电路模型是理想电压源与电阻串联的组合。

11、正弦交流电的三要素是振幅，频率，初相位。

12在正弦交流电路中,电感电压的相位前电流相位90 。

13、星形连接的三相电源，每一相相电压为220V，则线电压为380V 。

14、工程上凡是谈到周期电压和电流或电动势时，若无特殊说明，都是指有效值。

在交流测量仪表上指示的电压或电流都是有效值，在分析各种电子器件的击穿电压或电气设备绝缘耐压时，要按最大值考虑。

15、电路根据其基本功能可以分为两类，第一类是用来实现电能的传递和转换。

电路考研复习大纲(第一部分)1.电路考研复习大纲第一部分、直流电路一、基本概念和基本定律1、电压、电流的参考方向电压、电流任意指定的方向。

电路中所标的电压、电流方向都是参考方向。

关联参考：当电流的参考方向从参考电压的正极流入时，为关联参考，否则为非关联参考2、功率若电压、电流取关联参考，,若电压、电流取非关联参考，,，吸收功率，为负载；，发出功率，为电源。

3、基尔霍夫定律KCL KVL在集总电路中，不管是线性元件，还是非线性元件，是时变元件还是非时变元件，KCL、KVL都适应。

4、等效变换端口向外部有两个引出端扭且两个端扭上的电流同一电流，这样两个端扭即构成电路的一个端口。

相应电路即为一端口电路。

等效电路如果两个一端口电路和内部结构和参数完全不同，但它们有相同的端口关系，则两个一端口电路和外部电路是等效的。

电路等效变换在保持端口关系不变情况下，把电路变换为，或电路变换为。

（1）电阻等效变换①电阻串、并联两个电阻的并联的等效电阻和分流公式②等效变换（特别是三个相等电阻情况）（2）电源等效变换①几个电压源串联可以等效成一个电压源；几个电流源并联可以等效成一个电流源。

②电压源等效为电流源电流源等效为电压源注意：①电压源的方向与电流源的方向是相反的。

②电源等效变换时控制量不能消失。

5、回路（网孔）电流法以假想的回路（网孔）电流为变量列方程求解的方法。

在列方程时应注意：（1）回路（网孔）电流方程的标准形式（以三个回路为例）式中为第回路的自电阻，为第回路与第个回路的互电阻。

为第回路（网孔）上的电压源的电压的代数和。

（2）自电阻为正；互电阻：当两个回路（网孔）电流方向相同时，为正；当两个回路（网孔）电流方向相反时，为负；当两个回路（网孔）不相邻，或相邻但没有公共电阻时，为0。

(3) 回路（网孔）上电压源电压的正负：电压源的电压与回路（网孔）电流方向相同时，取负值；相反时，取正值。

(4)受控源可以作为独立电源处理，控制量应用回路（网孔）电流来表示。

电路实验复习提纲（2014）1． 实验电路中，若有一个电阻元件改为二极管，试问叠加性还成立吗？为什么？ 答：叠加性不成立了。

因为二极管具有单向导电性，不是线性元件，电路不再是线性电路。

叠加性不适用与非线性电路。

但在非线性电路中，KCL ，KVL 仍然成立。

2． 叠加原理中，每一独立电源单独作用于电路时，其他电源如何处理？在实验中如何操作？可否将不作用的电源置零（短接）？答：不行。

将电源直接短接会造成电源短路，损坏电源。

每一独立电源单独作用时，其他电源需置零。

在实验中，电源置零时，要把电源从电路中拆除。

电压源置零时，用一根导线替代原来在电路中的位置，具体操作是在电路板上将不作用的电源对应的开关摆到短路侧。

电流源置零时，将其原来的位置开路处理。

3． 各电阻器所消耗的功率能否用叠加原理计算得出？答：不可以，因为功率是电压与电流的乘积，属于非线性数据，不能用叠加定理计算。

4． 要使得有源二端网络的负载获得最大功率，其负载电阻RL 与电源内阻的关系？负载上最大功率是多少？答：当负载电阻与电源内阻相等时，即R L =R 0 时，负载上功率最大2max 0()4s U P R =。

5． 什么样的电信号可以作为观察RC 一阶电路零输入响应，零状态响应和完全响应的激励信号？ 答：周期性的方波信号。

只要选择方波信号的周期满足52T τ≥，就可在示波器的荧光屏上形成稳定的响应波形， 类似于一阶电路通断电过程中的零输入响应和零状态响应。

6． 已知RC 一阶电路的R=10k Ω，C ＝0.01μF ，试计算时间常数τ，并写出τ的物理意义。

拟定测量τ的方法。

答：τ=RC=10×103×0.01×10-6=10-4s 。

RC 电路时间常数的物理意义是电容电压减小到原来的1/e 需要的时间。

测量方法就是画出RC 电路输出信号的波形，根据下降波形，找出U=0.368Um 的点，所对应的横坐标时间，就是时间常数。

电路复习第一章电路模型和电路定律一．电流和电压的参考方向1 电流、电压的参考方向如何表示2 什么是关联、非关联参考方向二电路吸收、发出功率的判断三电阻元件的VCR1 关联参考方向时的VCR2 非关联参考方向时的VCR3 电阻和电导的关系及各自的单位4 电阻功率表达式（关联和非关联两种）5 电阻的开路和短路（在什么情况下看作开路，在什么时候看作短路）四理想电压源、电流源1 认识对应的电路符号2 基本性质3 各自功率五受控源1 电路符号2 四种类型及与独立源的区别六KCL KVL定律的内容及应用第二章电阻电路的等效变换一电阻的串、并联1 电阻串、并联公式2 串联分压公式、并联分流公式3 串、并联电路总功率4 会求串、并联电路的等效电阻二理想电压源和电流源的串、并联三实际电压源和电流源的等效互换1会画等效之后的电路2 会求等效电路的参数（利用等效条件来求）四输入电阻第三章一会求独立回路的个数二会用网孔电流法列回路方程三会用结点电压法列结点方程第四章一叠加定理1 定理内容2 应用叠加定理时，不作用的独立源怎么处理、受控源怎么处理？二戴维宁定理和诺顿定理（重点戴维宁）1 定理内容2 会画戴维宁、诺顿等效电路3 会求Uoc、Req、Isc三最大功率传输定理1 定理内容2 满足最大功率传输时的条件3 最大功率表达式第六章一电容电感的性质二电容电感的VCR关系（关联和非关联两种）三在直流电路里，电感、电容等效为什么？四电感、电容储存的能量公式第七章一一阶电路1 换路定律2会根据换路定律求初始条件3 会区分零输入响应、零状态响应及全响应4 会画t=0-、t=0+、t= 时对应的电路，并根据相应的电路求该时刻的参数值。

5 掌握三要素法会用三要素法求零输入、零状态、全响应二二阶电路1 会列电路方程2 会求初始值3 会列特征方程并求特征根4 会根据特征根判断电路状态（临界阻尼、过阻尼、欠阻尼？）第八章一正弦量1掌握正弦量的时域表达形式2 会判断两个同频信号相位超前、滞后关系3 会正确计算两个正弦量的相位差二电流电压有效值和最大值的关系三向量法1 会用向量的形式来表示正弦量（会在时域和向量形式之间变换）2 同频正弦量的加减运算变为对应相量的加减运算。

数字电路复习提纲数字电路复习提纲⼀.填空1. (238)10＝(11101110)2 ＝( EE )16。

2.德·摩根定理表⽰为B A +＝ B A ?,B A ? = B A + 。

3.门电路的负载分为灌电流负载和拉电流负载.4.异或门电路的表达式是 B A B A +；同或门的表达式是B A AB +.5.RAM 与ROM ⽐较：优点：读写⽅便，使⽤灵活缺点：掉电丢失信息 .6.三态门的三种可能的输出状态是⾼电平、低电平和⾼阻抗。

7. ⼋输⼊端的编码器按⼆进制数编码时，输出端的个数是3个，四输⼊端的译码器的输出端的个数最多为 16个。

8.在多路传输过程中，能够根据需要将其中任意⼀路挑选出来的电路，叫做数据选择器，也称为多路选择器或多路开关。

9.能够将⼀输⼊数据，根据需要传送到 m 个输出端的任意⼀个输出端的电路，叫做数据分配器。

10.组合逻辑电路的逻辑功能的特点是任何时刻电路的稳定输出，仅仅只决定于该时刻各个输⼊变量的取值。

11.组成逻辑函数的基本单元是最⼩项 .12．基本逻辑门有与门、或门和⾮门三种。

复合门有与⾮们、或⾮们和与或⾮门三种13.卡诺图中⼏何相邻的三种情况是相接、相对和相重 . 14.逻辑函数的公式化简的四种⽅法是并项法、消去法、吸收法和配项消去法 .15.逻辑函数的最简与或式的定义是同⼀逻辑结果的与或表达式中乘积项的个数最少，每个乘积项中相乘的变量个数也最少的与或表达式 .16.除了与、或、⾮三种基本逻辑运算外，还有由这三种基本逻辑运算构成的四种复合逻辑运算，它们是与⾮、或⾮、与或⾮和异或运算。

17.时序逻辑电路的逻辑功能的特点是任何时刻电路的稳定状态输出，不仅和该时刻的输⼊信号有关，⽽且还取决于电路原来状态。

18.⼀个⼗进制加法计数器需要由四个 JK 触发器组成。

19.555定时器由基本RS 触发器、⽐较器、分压器、晶体管开关和输出缓冲器五部分组成。

20.由与⾮门构成的基本触发器的特性⽅程是n n Q R S Q +=+1；其约束条件是0=RS .21.由或⾮门构成的基本触发器的特性⽅程是n n Q R S Q +=+1；其约束条件是0=RS .22.JK 触发器的特性⽅程是n n n Q K Q J Q +=+1；D 触发器的特性⽅程是D Q n =+1；T 触发器的特性⽅程是n n n Q 1'触发器的特性⽅程是Q Q =。

家庭电路知识点（一）、家庭电路：1、家庭电路的组成部分：家庭电路是由 、 、 、 组成的。

2、家庭电路的连接：各种用电器是并联接入电路的，插座与灯是并联的，控制各用电器工作的开关与用电器是 联的。

3、家庭电路的各部分的作用：⑴ 低压供电线：①给用户提供家庭电压的线路，分为火线和零线。

火线和零线之间有 的电压，火线和地线之间有 的电压，正常情况下，零线和地线之间电压为 用途：用来辨别火线和零线 ②试电笔： 种类： ，。

使用方法：手指接触 ，笔尖金属体接触导线，观察 是否发光。

⑵ 电能表：①用途：测量用户消耗的 的仪表。

②安装：安装在家庭电路的干路上，原因： 。

③铭牌：所标的电压U 是：额定电压 所标的电流I 是： 电流 ⑶ 总开关：①作用：控制整个电路的通断，以便检测电路或更换设备。

②安装：家庭电路的干路上。

⑷ 保险盒：材料：保险丝是由 、 的铅锑合金制成。

②保险原理：当 时，保险丝产生较多的热量使它的温度达到 ，于是保险丝熔断，自动切断电路，起到保险作用③ 电路符号：④ 连接：与所保护的电路串联。

⑤ 选择：保险丝的额定电流等于或稍大于 电流。

⑥规格：越粗额定电流越 。

注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。

因为铜丝的电阻 ，产生的热量 ，铜的熔点 ，不易熔断。

应用举例：☆某家庭需要使用10A 保险丝，可只有2根5A 保险丝。

如何分别来代替使用：可用两根5A 保险丝 来代用。

⑸ 插座： ① 作用：连接家用电器，给可移动家用电器供电。

②种类： 固定插座、可移动插座 二孔插座、三孔插座 ③安装：并联在家庭电路中，具体接线情况：1接 2接 3接 44一般比5长，原因是： 。

⑹ 用电器（电灯）、开关：①白炽灯是利用电流的 效应进行工作的， （填大、小）功率的灯泡灯丝细而长，里面抽成真空。

功率的灯泡灯丝粗而短，里面抽成真空后，3还要充入氮气、氩气等惰性气体，且气压为0.1Pa，目的是平衡大气压对玻璃壳的压力。

第一节电荷与电流一、摩擦起电1、摩擦能使物体带电。

物体带了电，能吸引轻小物体。

2、电荷：物体有了吸引轻小物体的性质，就说物体带了”电”或带了电荷。

3、摩擦过的物体具有吸引轻小物体的现象，就是摩擦起电现象。

4、自然界只有两种电荷，正电荷和负电荷。

正电荷：玻璃棒与丝绸摩擦后，玻璃棒上所带的电荷。

负电荷：橡胶棒与毛皮摩擦后，橡胶棒上所带的电荷。

5、摩擦起电现象的实质：物体之间的摩擦会使一个物体上的电子转移到另一个物体上，得到电子的那个物体就带负电了，另一个失去电子的物体就带等量的正电。

这种现象称为摩擦起电。

摩擦起电的电不流动，称为静电。

6、摩擦起电原因：不同种物质，原子核对电子束缚本领强弱不同造成的。

7、摩擦起电不是创造了电，而是电子发生了转移！物体带电的本质是电子的转移。

8、同种电荷，相互排斥；异种电荷，相互吸引。

带电体能吸引不带电的轻小物体。

9、用验电器检验物体是否带电，验电器的工作原理是同种电荷相互排斥。

二、电荷与电流1、电流的形成：电荷的定向移动形成电流。

2、电流的方向：科学上规定，正电荷定向运动的方向为电流方向。

3、金属内存在着大量可自由移动的电子。

金属导体中的电流是由带负电的电子的定向移动形成的，因此，电子运动的方向与我们规定的电流方向恰好相反。

4、能提供电能的装置，叫做电源。

①干电池：带有铜帽的碳棒是正极，锌筒是干电池的负极。

②蓄电池③发电厂通过电网远距离输送。

5、需消耗电能的电器，叫做用电器。

实验室常用的用电器是小灯泡。

6、开关的作用：控制电流的通或断。

7、导线的作用：输送电能。

8、电路的元件：电源、用电器、导线、开关。

9、连接电路的注意点：将导线露出的铜芯丝线顺时针绞成一股，顺时针弯成半圆形。

连接时开关一定要断开。

10、电路的三种状态：①通路（也叫做闭合电路）：处处接通的电路（开关闭合时，电路中有电流），这样的电路叫做通路。

②开路（也叫做断路）开关断开，或电路中某一部分断开时，电路中不再有电流通过，这样的电路叫做开路。
