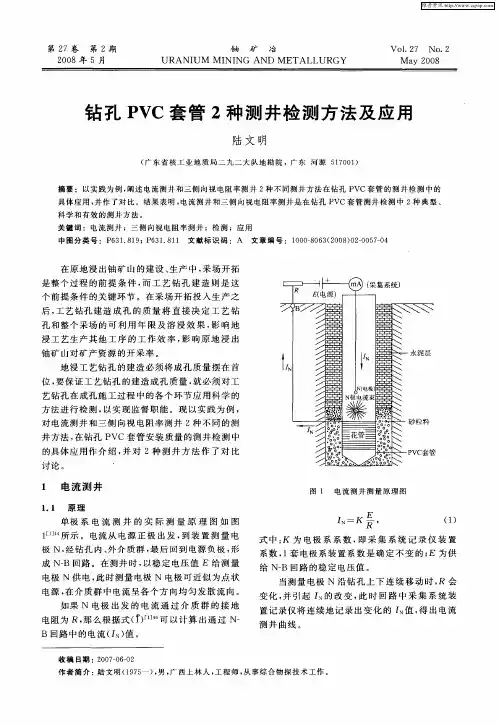

钻孔PVC套管2种测井检测方法及应用

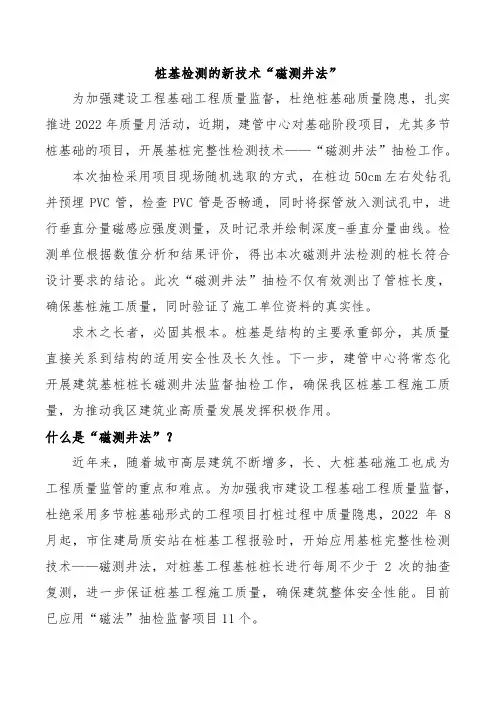

桩基检测的新技术“磁测井法”为加强建设工程基础工程质量监督，杜绝桩基础质量隐患，扎实推进2022年质量月活动，近期，建管中心对基础阶段项目，尤其多节桩基础的项目，开展基桩完整性检测技术——“磁测井法”抽检工作。

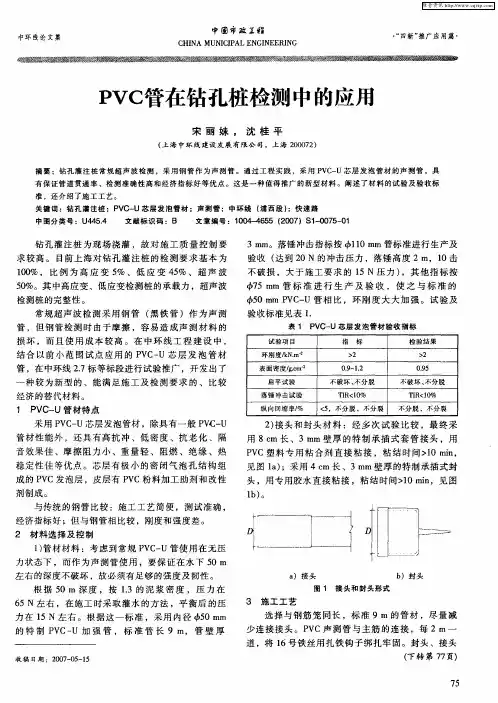

本次抽检采用项目现场随机选取的方式，在桩边50cm左右处钻孔并预埋PVC管，检查PVC管是否畅通，同时将探管放入测试孔中，进行垂直分量磁感应强度测量，及时记录并绘制深度-垂直分量曲线。

检测单位根据数值分析和结果评价，得出本次磁测井法检测的桩长符合设计要求的结论。

此次“磁测井法”抽检不仅有效测出了管桩长度，确保基桩施工质量，同时验证了施工单位资料的真实性。

求木之长者，必固其根本。

桩基是结构的主要承重部分，其质量直接关系到结构的适用安全性及长久性。

下一步，建管中心将常态化开展建筑基桩桩长磁测井法监督抽检工作，确保我区桩基工程施工质量，为推动我区建筑业高质量发展发挥积极作用。

什么是“磁测井法”？近年来，随着城市高层建筑不断增多，长、大桩基础施工也成为工程质量监管的重点和难点。

为加强我市建设工程基础工程质量监督，杜绝采用多节桩基础形式的工程项目打桩过程中质量隐患，2022年8月起，市住建局质安站在桩基工程报验时，开始应用基桩完整性检测技术——磁测井法，对桩基工程基桩桩长进行每周不少于2次的抽查复测，进一步保证桩基工程施工质量，确保建筑整体安全性能。

目前已应用“磁法”抽检监督项目11个。

▲质安站组织技术研讨“磁测井法”优势影响桩基础承载性能的两个重要因素是设计桩长和桩身完整性，深基础形式中的基桩设计长度较长时，施工中一般采用两节或两节以上的配桩形式以满足设计要求。

传统的“低应变法”检测方便、快捷，但对于多节桩桩身完整性和桩长检测具有较大的局限性。

“磁测井法”可以弥补低应变法在桩长检测方面的不足，能够准确测定多节桩的配桩情况和实际桩长。

▲采用桩基础形式的建筑物示意图检测原理磁测井法是一种地球物理测井方法，用以寻找测井周围磁性体并研究其分布和规模等。

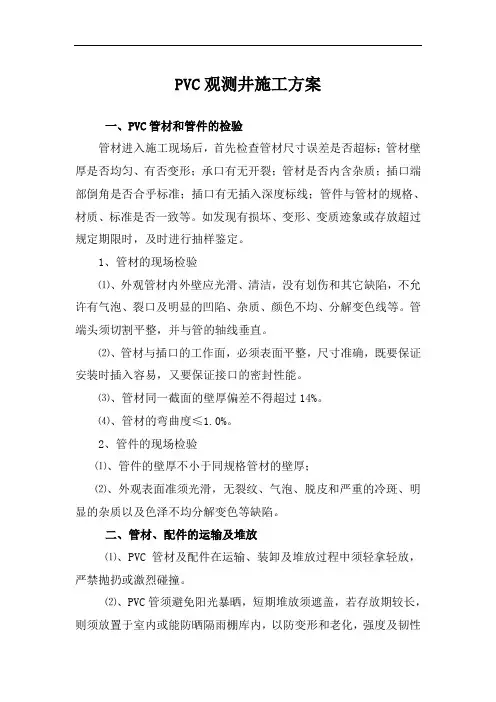

PVC观测井施工方案一、PVC管材和管件的检验管材进入施工现场后，首先检查管材尺寸误差是否超标；管材壁厚是否均匀、有否变形；承口有无开裂；管材是否内含杂质；插口端部倒角是否合乎标准；插口有无插入深度标线；管件与管材的规格、材质、标准是否一致等。

如发现有损坏、变形、变质迹象或存放超过规定期限时，及时进行抽样鉴定。

1、管材的现场检验⑴、外观管材内外壁应光滑、清洁，没有划伤和其它缺陷，不允许有气泡、裂口及明显的凹陷、杂质、颜色不均、分解变色线等。

管端头须切割平整，并与管的轴线垂直。

⑵、管材与插口的工作面，必须表面平整，尺寸准确，既要保证安装时插入容易，又要保证接口的密封性能。

⑶、管材同一截面的壁厚偏差不得超过14%。

⑷、管材的弯曲度≤1.0%。

2、管件的现场检验⑴、管件的壁厚不小于同规格管材的壁厚；⑵、外观表面准须光滑，无裂纹、气泡、脱皮和严重的冷斑、明显的杂质以及色泽不均分解变色等缺陷。

二、管材、配件的运输及堆放⑴、PVC管材及配件在运输、装卸及堆放过程中须轻拿轻放，严禁抛扔或激烈碰撞。

⑵、PVC管须避免阳光暴晒，短期堆放须遮盖，若存放期较长，则须放置于室内或能防晒隔雨棚库内，以防变形和老化，强度及韧性下降。

⑶、PVC管材、配件堆放时，须放平垫实，堆放高度不得超过1.5m；对于承插式管材、配件堆放时，相邻两层管子的承口相互倒置并让出承口部位，以免承口承受集中荷载。

⑷、PVC管材运输和堆放时可以采用大管套小管的形式，但套装的管子须呈自由状态，避免使内外管处于过度挤撑状态。

⑸、管材堆放须摆放整齐，避免杂乱无序，使管子受到挤压产生永久变形。

⑹、不同规格的管子须分别堆放，避免安装时尺寸不配或互相用错管子而发生暴管事故；⑺、严禁施工现场拖拉管子，以防止管身特别是插口端部密封接触部位划伤，造成接头漏水。

三、观测井施工工艺流程观测井施工采用小型正循环钻机成孔，具体施工工艺如下：图1.1 观测井施工流程四、观测井工序与技术要求成孔施工机械设备选用小型正循环钻机及其配套设备。

监测套管腐蚀状况的测井技术——十八臂井径成像测井1 前言随着油田的深入开发，受地下高温、高压、高矿化度等自然因素的影响，以及增注、增产措施的实施，套管损坏井数逐年增多，套损、套腐程度也越来越严重，套管的损坏不仅影响了油水井的正常生产，同时也会影响到邻井甚至整个区块的开发效果，因此套管技术状况的监测工作日趋重要。

2 套管监测技术回顾中原测井公司用于监测套管技术状况的测井技术先后有：40臂井径、36臂井径、X-Y井径，其测井原理基本相同，均是把套管内径的变化通过机械传递转变为电位差变化或频率信号输出。

使用较多的是40臂井径仪、X-Y井径仪。

40臂井径仪仅监测套管的最小井径和最小剩余臂厚，X-Y井径仅监测测套管两个方向的井径，这两种测井方法仅输出两条曲线，提供的信息太少，测井解释精度偏低，不能全方位的反映套管技术状况，而且40臂井径仪仪器外径较大，为92mm，测井时容易遇阻，成功率较低，36臂井径仪仪器老化很少测井。

在测井资料解释方面，这三种测井技术没有相应的资料解释软件，采用人工解释，视觉误差较大，影响了资料的解释精度，在实际应用中受到很大限制。

十八臂井径成像测井组合仪是目前比较先进的测井技术。

3 十八臂井径成像测井组合仪3.1工作原理十八臂井径成像测井组合仪由JJY—100型十八臂井径仪短节和CJJ—200型磁井径仪、井温短节组成，是一种机械式井径测量仪。

JJY—100型十八臂井径仪通过仪器的十八个探测臂与套管内壁接触，将套管内径的变化转换为仪器探测臂的径向位移。

通过仪器内部的机械传递系统，将探测臂的径向位移转换为推杆的垂直位移。

位移传感器将推杆的垂直位移变化转换成电信号。

位移传感器在井下仪一周平面上均匀安装，每个传感器的测量点间夹角为20度，使用的位移传感器是一种非接触式的机电转换器件，输出电信号幅度与衔铁的位移成正比。

3.2 技术指标JJY—100型十八臂井径仪短节在SMP-300数控测井仪与成像软件的支持下，可完成井径的成像测井，成像软件可提供井臂立体图，井臂展开灰度图、十八条独立的测井曲线及最大、最小、平均井径曲线。

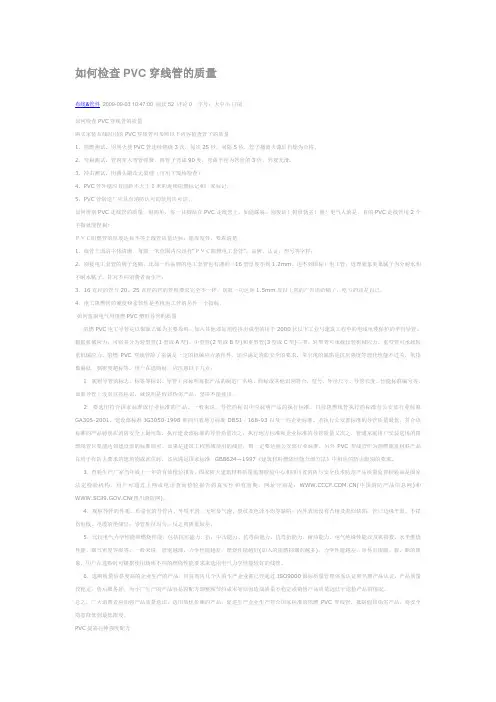

如何检查PVC穿线管的质量布线&管件2009-09-03 10:47:00 阅读52 评论0 字号：大中小订阅如何检查PVC穿线管的质量购买家装布线时用的PVC穿线管可参照以下内容检查管子的质量1、阻燃测试。

用明火使PVC管连续燃烧3次，每次25秒，间隔5秒，管子撤离火源后自熄为合格。

2、弯扁测试。

管内穿入弯管弹簧，将管子弯成90度，弯曲半径为管径的3倍，外观光滑。

3、冲击测试。

用圆头敲击无裂缝（可用于现场检查）。

4、PVC管外壁应有间距不大于1米的连续阻燃标记和厂家标记。

5、PVC管制造厂应具有消防认可的使用许可证。

如何辨别PVC走线管的质量，很简单，你一只脚站在PVC走线管上，如能踩扁，别废话！假冒伪劣！换！更气人的是，有的PVC走线管用2个手指就能捏扁！ＰＶＣ阻燃管的厚度达标不等于线管质量达标，除厚度外，要看清楚1、线管上面的字体清晰，每隔一米范围内应该有“ＰＶＣ阻燃电工套管”，品牌，认证，型号等字样；2、别被电工套管的牌子迷糊，比如一些品牌的电工套管也有薄的（16管厚度不到1.2mm，达不到国标）电工管，道理就象美巢腻子为分耐水和不耐水腻子，针对不同消费者而生产；3、16直径的管与20、25直径的管的管壁要求完全不一样，别被一句达到1.5mm厚以上管的广告语给糊了，吃亏的还是自己。

4、电工阻燃管的硬度和柔韧性是考核电工管的另外一个指标．如何鉴别电气用阻燃PVC塑料导管的质量阻燃PVC电工导管是以聚氯乙烯为主要原料，加入其他添加剂经挤出成型的用于2000伏以下工业与建筑工程中的电线电缆保护的平直导管。

根据机械应力，可将其分为轻型管(1型或A型)、中型管(2型或B型)和重型管(3型或C型)三类。

轻型管可承载较轻机械应力，重型管可承载较重机械应力。

阻燃PVC穿线管除了需满足一定的机械应力条件外，还应满足消防安全的要求，常出现的缺陷是抗压强度等理化性能不过关，氧指数偏低，烟密度超标等。

用户在选购时，应注意以下几点：1．观察导管的标志、标签等标识。

套管检测测井技术套管检测是油田开发中的一项重要内容，国内外的许多油田都将套管质量的检测作为一项常规作业项目开展，定期对开发中的套管井套管质量进行检测，及时发现问题，及时进行作业，减少套管质量问题的出现，延长油水井的可利用时间，提高油田的经济效益。

目前测井公司已有的套管检测技术有40臂井径测井、16臂井井成像测井、小井眼超声成像测井和电磁探伤测井，完全可以满足油田套管井质量检测的需要。

一、四十臂井径测井套管检测技术1、四十臂井径测井套管检测技术的原理与用途40臂井径测井是检查套管腐蚀、破裂、变形等各种异常情况的一种测井方法。

仪器的40条井径臂都是独立工作的。

测井时，每一深度点都有一个张开最大和最小的井径臂分别触发两个继电器，从而记录下该深度点的最小内径和剩余壁厚值。

连续测井时，则记录下沿深度变化的最小内径和剩余壁厚曲线。

根据这两条曲线就可以判断套管状况。

2、四十臂井径测井的适用性40臂井径测井的仪器指标如下：外径：9.2cm、长度：144.15cm、耐温：120℃、耐压：60MP、测量范围：11.4—17.8cm、仪器测量精度为0.5mm。

3、四十臂井径测井仪器引进时间和目前使用情况该仪器于1986年引进与美国，到目前为止在油田内外部市场共测井100多井次，目前仍然在应用。

二、十六臂井径成像测井套管检测技术1、十六臂井径成像测井套管检测技术的原理与用途十六臂井径成像测井通过十六个独立测量臂与套管接触，将套管内壁的变化转换成电信号并传送到地面采集系统，经解释处理后，可显示十六条井径曲线和最大井径、最小井径及平均井径曲线，同时可处理出套管三维立体图以及内壁彩色成像效果图，套管内壁状况360o范围内可视。

它的主要用途是通过定期检测，及时发现套管质量问题，发现套管的断裂、腐蚀、内径变化、套管变形的情况或趋势，指导套管作业位置，延长套管井使用寿命。

2、十六臂井径成像测井的适用性十六臂井径成像测井的仪器指标如下：外径：7.0cm、长度：2.0m、耐温： 150 ℃（ 125 ℃）；耐压： 80Mp （ 60Mp ）；测量范围：7.4cm ～18.8cm；分辨率：0.46mm。

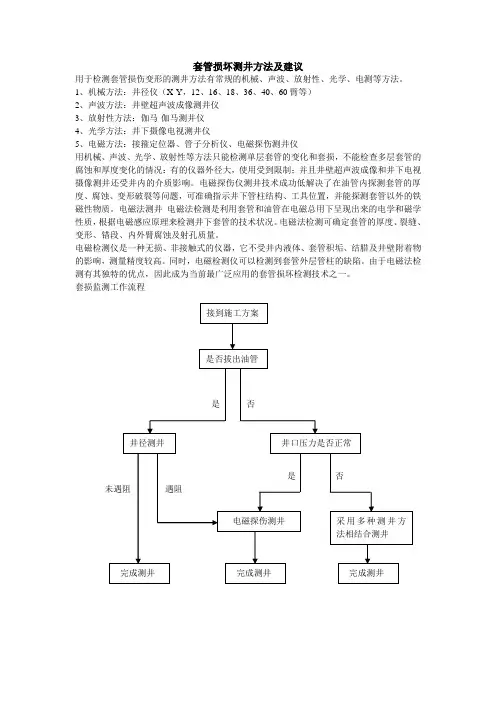

套管损坏测井方法及建议用于检测套管损伤变形的测井方法有常规的机械、声波、放射性、光学、电测等方法。

1、机械方法：井径仪（X-Y，12、16、18、36、40、60臂等）2、声波方法：井壁超声波成像测井仪3、放射性方法：伽马-伽马测井仪4、光学方法：井下摄像电视测井仪5、电磁方法：接箍定位器、管子分析仪、电磁探伤测井仪用机械、声波、光学、放射性等方法只能检测单层套管的变化和套损，不能检查多层套管的腐蚀和厚度变化的情况：有的仪器外径大，使用受到限制；并且井壁超声波成像和井下电视摄像测井还受井内的介质影响。

电磁探伤仪测井技术成功低解决了在油管内探测套管的厚度、腐蚀、变形破裂等问题，可准确指示井下管柱结构、工具位置，并能探测套管以外的铁磁性物质。

电磁法测井电磁法检测是利用套管和油管在电磁总用下呈现出来的电学和磁学性质，根据电磁感应原理来检测井下套管的技术状况。

电磁法检测可确定套管的厚度、裂缝、变形、错段、内外臂腐蚀及射孔质量。

电磁检测仪是一种无损、非接触式的仪器，它不受井内液体、套管积垢、结腊及井壁附着物的影响，测量精度较高。

同时，电磁检测仪可以检测到套管外层管柱的缺陷。

由于电磁法检测有其独特的优点，因此成为当前最广泛应用的套管损坏检测技术之一。

套损监测工作流程多种测井方法组合测井为了能够准确找到套管漏失位置，节约测试时间，采用双示踪与氧活化多种测井技术相结合的方法来确定套管漏失位置。

具体方法如下：采用双示踪测井仪测量全井基线带流量确定油管是否有漏失，如果油管未有漏失，用双示踪测井仪在各级配水器上释放液体示踪剂I131进行连续相关测试，通过测井仪对液体源的跟踪记录确定流体在油管及环套空间内的走向，判定各级封隔器的密封情况、吸水层的吸水情况及套管漏失的大概位置，测量全井基线时带流量已确定油管未有漏失，用双示踪测井仪测量同位素时可以不用在井口投源，而是在第一级配水器上50m左右定点释放固体源I131（节约测试时间），测井仪对固体源走向反复跟踪记录，通过双示踪测井仪测得的连续相关与同位素资料相结合通常可以确定套管漏失位置，但如果套管漏失点在井口附近或距离射孔层较远，放射源随流体在环套空间走的距离过长，导致放射源强度衰减严重，很难确定套管漏失位置，针对此类情况加测氧活化，结合双示踪测井资料定点进行氧活化测试，可以准确确定套管漏失位置（单纯采用氧活化测井，操作人员对流体流向没有一个直观认识，很难确定套管漏失位置）；如果油管有漏失，放源位置在油管漏失点上50m左右定点放源即可，接下来操作同上。

第二章主要测井方法、技术指标及其作用第一节常规测井方法一、电法测井1.自然电位测井自然电位测井是在裸眼井中测量井轴上自然产生的电位变化，以研究井剖面地层性质的一种测井方法。

它是世界上最早使用的测井方法之一，是一种简便而实用意义很大的测井方法，至今仍然是砂泥岩剖面必测的工程之一，是识别岩性、研究储层性质和其它地质应用中不可缺少的根本测井方法之一。

有时一些特殊岩性，如某些碳酸盐岩〔阳5井〕也有较强的储层划分能力。

其曲线的主要作用为：①划分储层；②判断岩性；③判断油气水层；④进行地层比照和沉积相研究；⑤估算泥质含量；⑥确定地层水电阻率〔矿化度〕；⑦判断水淹层。

在自然电位曲线采集过程中，主要受储层岩性、厚度、含油性和电阻率、侵入带直径、泥浆电阻率、井温、井眼扩径、岩性剖面缺少泥岩等影响，易产生多解性，在测井资料综合解释时应予以考虑。

2.普通电阻率测井普通电阻率测井是指各种尺寸的梯度电极系和电位电极系组成的测井方法，它采用不同的电极排列方式和不同的电极距，通过测量人工电场电位梯度或电位的变化来确定地层电阻率的变化。

利用具有不同径向探测深度的横向测井技术，可以识别岩性、划分储层、确定地层有效厚度、进行地层剖面比照、确定地层真电阻率及定性判断油气水层等。

目前还保存了2.5m、4m梯度视电阻率测井，0.5m、0.4m电位视电阻率测井以及微电极〔微电位和微梯度组合〕等普通电阻率测井方法。

〔1〕梯度视电阻率测井目前在用的有2.5m梯度视电阻率测井和4m梯度视电阻率测井。

其主要作用为：①地层比照和地质制图〔标准测井曲线之一〕；②粗略判断油气水层；特别是长电极〔如4m梯度〕，可较好地判识侵入较深地层的油气层；③划分岩性和确定地层界面；④近似估计地层电阻率。

进行该类资料分析时，应注意高电阻邻层屏蔽、电极距、围岩-层厚、井眼条件及地层或井眼倾斜的影响等。

〔2〕电位视电阻率测井目前在用的有0.5m、0.4m电位电极系。

该类测井电极距短，但有中等探测深度且不必考虑高阻邻层的屏蔽影响，因而是一种获取地层视电阻率的简单易行的方法。

管道打孔的检测方法
管道打孔的检测方法包括以下几种：
1. 直接检查：可以通过目视或使用特定工具检查管道表面是否存在打孔痕迹，例如使用光源照射管道表面检查是否有光透过的迹象。

2. 声波检测：利用超声波传感器或声纳设备发送声波到管道内部，通过接收回波来检测管道是否存在打孔。

如果有打孔，声波会穿透管道墙壁，产生明显的回波信号。

3. 热传导检测：通过在管道表面或近端加热，并使用红外热像仪等设备检测管道表面温度的变化。

如果存在打孔，加热时会出现明显的温度漏损现象。

4. 热膨胀检测：在管道表面喷涂热敏感颜料，然后通过加热管道表面，观察颜料的变化。

如果存在打孔，热膨胀会导致颜料颜色发生变化或出现裂纹。

5. 压力测试：通过在管道内部施加一定的压力，并观察压力是否下降来检测是否存在打孔。

如果存在打孔，压力会迅速下降或无法维持稳定。

6. 烟雾测试：在管道内部引入烟雾，观察是否有烟雾从管道表面泄漏出来，以判断是否存在打孔。

以上方法可以单独使用或结合使用，以提高打孔检测的准确性和可靠性。

具体选择哪种方法要根据管道的材质、使用环境和检测要求来确定。

管井测量方案一、引言管井是指用于钻井、油气开采等工程中的井筒结构。

在工程中，为了准确了解管井的运行状态、保证工程的安全性和效率性，需要进行管井测量。

本文将介绍一种管井测量方案，以确保测量结果准确可靠。

二、测量方法1. 计算测量法计算测量法是采用计算原理进行管井测量的一种方法。

首先，根据管井的实际情况确定计算公式和参数。

然后，通过测量得到的数据，将其带入计算公式中进行计算，得到管井的相关参数。

该方法在测量精度和数据处理上具有优势，适用于特定的管井测量需求。

2. 激光测量法激光测量法是利用激光技术进行管井测量的一种方法。

通过激光器发射激光束，测定激光束与管井壁的相对位置，从而得到管井的几何参数。

激光测量法具有非接触、高精度测量的优势，适用于一些较为复杂的管井结构测量。

三、测量仪器1. 全站仪全站仪是一种多功能、智能化的测量仪器。

它具有自动跟踪、高精度、大工作范围等特点，适用于各种管井测量需求。

借助全站仪，可以进行管井的测角、测距、测高等操作，得到管井的几何参数。

2. 激光测距仪激光测距仪是一种利用激光测量距离的仪器。

它具有测量速度快、测量范围广、精度高等特点，适用于一些对测量精度要求较高的管井测量场景。

通过激光测距仪的测量结果，可以得到管井的长度、直径等几何参数。

四、测量步骤1. 确定测量目标在进行管井测量前，需要明确测量的目标，即要获取的管井参数。

根据实际需求，可以选择测量管井的长度、直径、倾斜角度等参数。

2. 布设测量仪器根据测量目标，在管井周围适当的位置布设测量仪器。

使用全站仪或激光测距仪进行测量时，需要保证测量仪器与管井之间的稳定和良好的测量角度。

3. 进行测量按照事先确定的测量方法和步骤，进行管井的测量工作。

根据测量仪器的要求，进行准确的测量记录，包括距离、角度等数据。

确保测量的准确性和可靠性。

4. 数据处理和分析将测量得到的数据导入计算软件中，进行数据处理和分析。

根据测量目标计算管井的相关参数，生成测量报告和图表，以便后续的工程设计和决策。
