套管井测井

工程测井法1井径测井—套管变形检测井径测井是修井施工中常用的套管技术状况检测方法之一，其检测速度快，尤其在深井检测中，可以比机械法减少16～24h，检测结论也较准确。

1.1检测原理测井仪器串组装完后与电缆连接下入井底，通过电信号使测井仪各对称方向角脚释放出来，在弹簧作用下紧贴套管内壁上。

电缆提拉仪器向上缓慢移动，当套管内径有变化或遇有接箍时，角脚收拢或扩张，这一收拢或扩张，将在仪器内产生电脉冲信号，通过电缆传至地面接收仪器内并自动记录下来，绘制成套管径向变化曲线。

由于仪器的磁性定位器的作用，某一点的深度同时也被记录下来。

测井后，将记录的曲线加以测量、分析、计算，即可得到套管某一深度位置截面上多点坐标，对这一图形测量，即可得到套管的径向尺寸变化。

1.2测井解释某井用八臂井径仪测井，套管尺寸为φ139.7mm（51/2in），井史记录油层部位内径φ124mm。

测得920m处4条8点互成45°的坐标点分别为A—A’120，B—B’128，C—C’124，D—D’124，见图1所示。

图1八臂井径仪测井解释示意图图1中，将8点连线，直观反映为一椭圆。

A—A’轴线段直径为120mm，B—B’轴线段为128mm，明显的A<B，为微变形状况。

八臂井径仪测井得到4条互成45°线的8个坐标点，四十臂井径则可测到20条互成18°的20个坐标点，更容易在某一截面上得到更加准确的图形。

如果不用作图法，可以用直尺直接在记录纸上测得相对应的直径尺寸，同样也可以分析判断出套管的径向变化。

井径测井一般在压井状态下进行。

可供选择的测井仪有八臂井径仪、三十六臂井径仪、四十臂井径仪、x-y井径仪、十臂过油管井径仪、磁测井仪、蛇螺方位井径仪等。

目前较常用的,配合印模检测的效果较理想的测井仪仍是八臂、四十臂过油管井径仪。

2井温与连续流量测井—套管漏失检测油水井在长期的生产过程中由于各种因素的影响套管会逐渐损坏,常见的套管损坏有套管穿孔、破裂等,造成油、气、水外溢外漏,严重的可使井眼坪塌、污染环境、影响产能。

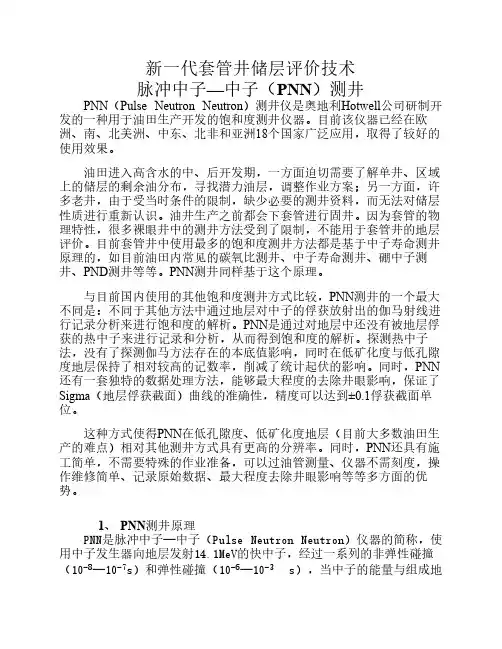

新一代套管井储层评价技术脉冲中子—中子（PNN）测井PNN（Pulse Neutron Neutron）测井仪是奥地利Hotwell公司研制开发的一种用于油田生产开发的饱和度测井仪器。

目前该仪器已经在欧洲、南、北美洲、中东、北非和亚洲18个国家广泛应用，取得了较好的使用效果。

油田进入高含水的中、后开发期，一方面迫切需要了解单井、区域上的储层的剩余油分布，寻找潜力油层，调整作业方案；另一方面，许多老井，由于受当时条件的限制，缺少必要的测井资料，而无法对储层性质进行重新认识。

油井生产之前都会下套管进行固井。

因为套管的物理特性，很多裸眼井中的测井方法受到了限制，不能用于套管井的地层评价。

目前套管井中使用最多的饱和度测井方法都是基于中子寿命测井原理的，如目前油田内常见的碳氧比测井、中子寿命测井、硼中子测井、PND测井等等。

PNN测井同样基于这个原理。

与目前国内使用的其他饱和度测井方式比较，PNN测井的一个最大不同是：不同于其他方法中通过地层对中子的俘获放射出的伽马射线进行记录分析来进行饱和度的解析。

PNN是通过对地层中还没有被地层俘获的热中子来进行记录和分析，从而得到饱和度的解析。

探测热中子法，没有了探测伽马方法存在的本底值影响，同时在低矿化度与低孔隙度地层保持了相对较高的记数率，削减了统计起伏的影响。

同时，PNN 还有一套独特的数据处理方法，能够最大程度的去除井眼影响，保证了Sigma（地层俘获截面）曲线的准确性，精度可以达到±0.1俘获截面单位。

这种方式使得PNN在低孔隙度、低矿化度地层（目前大多数油田生产的难点）相对其他测井方式具有更高的分辨率。

同时，PNN还具有施工简单，不需要特殊的作业准备，可以过油管测量、仪器不需刻度，操作维修简单、记录原始数据、最大程度去除井眼影响等等多方面的优势。

1、 PNN测井原理PNN是脉冲中子—中子（Pulse Neutron Neutron）仪器的简称，使用中子发生器向地层发射14.1MeV的快中子，经过一系列的非弹性碰撞（10-8—10-7s）和弹性碰撞（10-6—10-3s），当中子的能量与组成地层的原子处于热平衡状态时，中子处于热中子能量级，此时它的能量是0.025eV左右，速度2.2×105cm/s，直到被地层俘获。

套管井测井解释技术编写：李敬功中国石油化工股份有限公司中原油田分公司二○○二年九月目录一、生产测井概述二、吸水剖面测井三、吸水剖面测井资料处理与解释四、产出剖面测井介绍五、井内流体的流动特性六、自喷井（气举井）产出剖面测井七、抽油井环空测井八、产出剖面测井资料的应用第一章测井概述一、测井概念地球物理测井（简称测井）是应用地球物理学的一个分支，它是应用物理学方法原理，采用电子仪器沿井身测量地层的各种物理参数，根据测量结果及有关资料进行分析解释，找出油、气等储集层的技术学科。

它所应用到知识包括：物理学、电子学、信息学、地质工程、石油工程等。

它的最大特点是知识含量高、技术运用新。

现场测井是把地层的物理参数转换为电信号，经电缆传送到地面进行记录。

测井解释的目的就是把各种测井信息转化为地质或工程信息。

如果把测井的数据采集看成是一个正演过程，测井解释就是一个反演过程。

因此，测井解释存在着多解性（允许解释出现不同的结果，允许出现解释失误！），也就存在着解释符合率的问题。

二、测井分类分类方法大致有三种：按油气勘探开发过程（测井剖面）分类、按测井方法功能分类、按测井物理方法分类。

（1）按油气勘探开发过程（测井剖面）分类按照油气勘探开发过程，测井可分为两大类：油气勘探阶段的勘探测井（又称为裸眼井测井系列）和油气开发阶段的开发测井（又称为套管井测井系列）。

裸眼测井主要是为了发现和评价油气层的储集性质及生产能力。

砂泥岩剖面测井系列又分为：淡水泥浆测井系列、盐水泥浆测井系列、油基泥浆测井系列。

套管井测井主要是为了监视和分析油气层的开发动态及生产状况。

勘探测井（裸眼井测井）测井开发测井（套管井测井）（2）按测井方法功能分类①电阻率测井系列：如双侧向、三侧向、七侧向、感应、双感应-八侧向、电极系测井等。

②微电阻率测井系列：如微电极、微侧向、邻近侧向、微球型聚焦测井等。

③孔隙度测井系列：如补偿声波、补偿密度、补偿中子、井壁中子、中子伽马测井等。

图片：
补心高度：是指钻井平台到地面的距离，称为补心，这个高度即为补心高度。

从测井角度说，补心海拔意思是，钻杆从钻井平台上开始下放，而测井都是从地面为基准面开始测试的，这中间就会有个钻井平台本身高度的差异，是为补心。

补心海拔＝地面海拔＋钻机补心高度
钻机补心高是钻机基础面到钻机转盘面之间的垂直距离（可以参见第二幅图）
生产井测井有裸眼井测井和套管井测井之分,裸眼井指的是钻台还在,套管还没下或下了部分(表套技套),测井的对象是没有下套管的井眼,一般测量9条常规曲线(电阻率等)此时测井的深度是从钻台面计算的,计算某深度的海拔就需要补心海拔了。

套管井测井就是全井都是下套管的,测量对象大都是套管内的流体性质等(七参数等)此时钻台已经移走,此时的基准深度是井口,相当与地面了,此时计算海拔就靠地面海拔了。

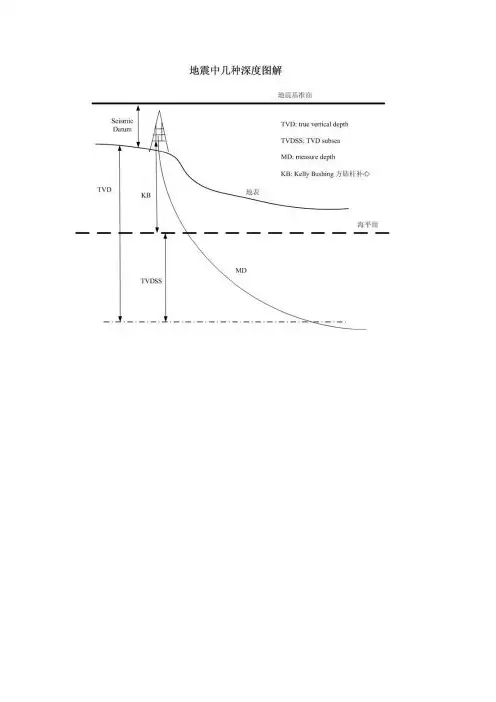

详细单词及其解释：（第一幅图）
KB（kelly bushing）：补心海拔
MD（measured depth）：测量深度；
TVD(true vertical depth）：垂直深度；
TVDSS(true vertical depth subsea）：水下真实垂直深度；TVT(true vertical thickness）：真实垂直厚度；
TST（true stratigraphic thickness）：真实地层厚度。

套管检测测井技术套管检测是油田开发中的一项重要内容，国内外的许多油田都将套管质量的检测作为一项常规作业项目开展，定期对开发中的套管井套管质量进行检测，及时发现问题，及时进行作业，减少套管质量问题的出现，延长油水井的可利用时间，提高油田的经济效益。

目前测井公司已有的套管检测技术有40臂井径测井、16臂井井成像测井、小井眼超声成像测井和电磁探伤测井，完全可以满足油田套管井质量检测的需要。

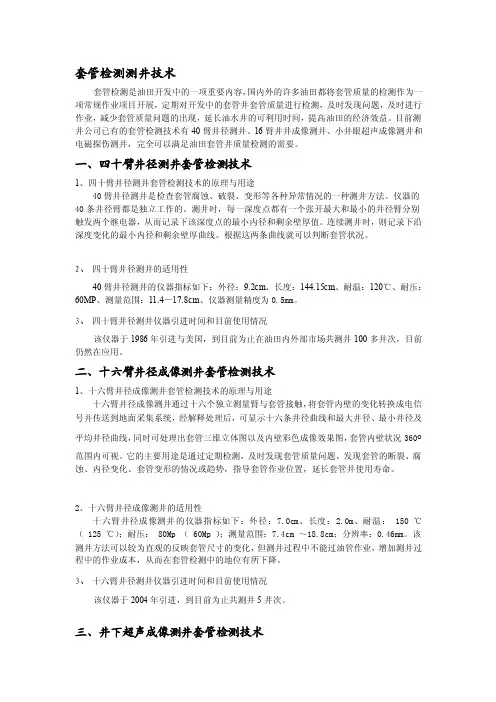

一、四十臂井径测井套管检测技术1、四十臂井径测井套管检测技术的原理与用途40臂井径测井是检查套管腐蚀、破裂、变形等各种异常情况的一种测井方法。

仪器的40条井径臂都是独立工作的。

测井时，每一深度点都有一个张开最大和最小的井径臂分别触发两个继电器，从而记录下该深度点的最小内径和剩余壁厚值。

连续测井时，则记录下沿深度变化的最小内径和剩余壁厚曲线。

根据这两条曲线就可以判断套管状况。

2、四十臂井径测井的适用性40臂井径测井的仪器指标如下：外径：9.2cm、长度：144.15cm、耐温：120℃、耐压：60MP、测量范围：11.4—17.8cm、仪器测量精度为0.5mm。

3、四十臂井径测井仪器引进时间和目前使用情况该仪器于1986年引进与美国，到目前为止在油田内外部市场共测井100多井次，目前仍然在应用。

二、十六臂井径成像测井套管检测技术1、十六臂井径成像测井套管检测技术的原理与用途十六臂井径成像测井通过十六个独立测量臂与套管接触，将套管内壁的变化转换成电信号并传送到地面采集系统，经解释处理后，可显示十六条井径曲线和最大井径、最小井径及平均井径曲线，同时可处理出套管三维立体图以及内壁彩色成像效果图，套管内壁状况360o范围内可视。

它的主要用途是通过定期检测，及时发现套管质量问题，发现套管的断裂、腐蚀、内径变化、套管变形的情况或趋势，指导套管作业位置，延长套管井使用寿命。

2、十六臂井径成像测井的适用性十六臂井径成像测井的仪器指标如下：外径：7.0cm、长度：2.0m、耐温： 150 ℃（ 125 ℃）；耐压： 80Mp （ 60Mp ）；测量范围：7.4cm ～18.8cm；分辨率：0.46mm。

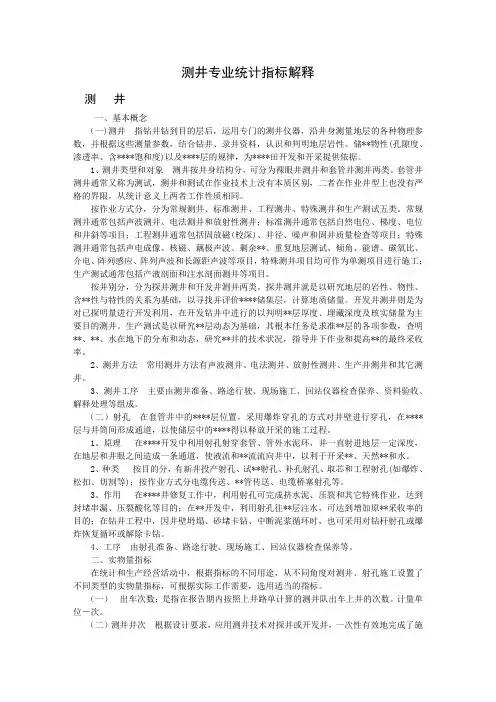

测井专业统计指标解释测井一、基本概念（一)测井指钻井钻到目的层后，运用专门的测井仪器，沿井身测量地层的各种物理参数，并根据这些测量参数，结合钻井、录井资料，认识和判明地层岩性、储**物性(孔隙度、渗透率、含****饱和度)以及****层的规律，为****田开发和开采提供依据。

1、测井类型和对象测井按井身结构分，可分为裸眼井测井和套管井测井两类。

套管井测井通常又称为测试，测井和测试在作业技术上没有本质区别，二者在作业井型上也没有严格的界限，从统计意义上两者工作性质相同。

按作业方式分，分为常规测井、标准测井、工程测井、特殊测井和生产测试五类。

常规测井通常包括声波测井、电法测井和放射性测井；标准测井通常包括自然电位、梯度、电位和井斜等项目；工程测井通常包括固放磁(校深)、井径、噪声和固井质量检查等项目；特殊测井通常包括声电成像、核磁、藕极声波、剩余**、重复地层测试、倾角、能谱、碳氧比、介电、阵列感应、阵列声波和长源距声波等项目，特殊测井项目均可作为单测项目进行施工；生产测试通常包括产液剖面和注水剖面测井等项目。

按井别分，分为探井测井和开发井测井两类。

探井测井就是以研究地层的岩性、物性、含**性与特性的关系为基础，以寻找并评价****储集层，计算地质储量。

开发井测井则是为对已探明量进行开发利用，在开发钻井中进行的以判明**层厚度、埋藏深度及核实储量为主要目的测井。

生产测试是以研究**层动态为基础，其根本任务是求准**层的各项参数，查明**、**、水在地下的分布和动态，研究**井的技术状况，指导井下作业和提高**的最终采收率。

2、测井方法常用测井方法有声波测井、电法测井、放射性测井、生产井测井和其它测井。

3、测井工序主要由测井准备、路途行驶、现场施工、回站仪器检查保养、资料验收、解释处理等组成。

（二）射孔在套管井中的****层位置，采用爆炸穿孔的方式对井壁进行穿孔，在****层与井筒间形成通道，以使储层中的****得以释放开采的施工过程。

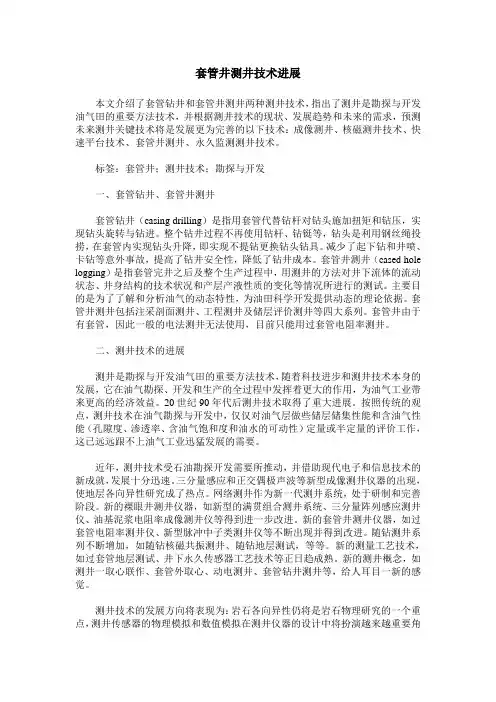

套管井测井技术进展本文介绍了套管钻井和套管井测井两种测井技术，指出了测井是勘探与开发油气田的重要方法技术，并根据测井技术的现状、发展趋势和未来的需求，预测未来测井关键技术将是发展更为完善的以下技术：成像测井、核磁测井技术、快速平台技术、套管井测井、永久监测测井技术。

标签：套管井；测井技术；勘探与开发一、套管钻井、套管井测井套管钻井（casing drilling）是指用套管代替钻杆对钻头施加扭矩和钻压，实现钻头旋转与钻进。

整个钻井过程不再使用钻杆、钻铤等，钻头是利用钢丝绳投捞，在套管内实现钻头升降，即实现不提钻更换钻头钻具。

减少了起下钻和井喷、卡钻等意外事故，提高了钻井安全性，降低了钻井成本。

套管井测井（cased hole logging）是指套管完井之后及整个生产过程中，用测井的方法对井下流体的流动状态、井身结构的技术状况和产层产液性质的变化等情况所进行的测试。

主要目的是为了了解和分析油气的动态特性，为油田科学开发提供动态的理论依据。

套管井测井包括注采剖面测井、工程测井及储层评价测井等四大系列。

套管井由于有套管，因此一般的电法测井无法使用，目前只能用过套管电阻率测井。

二、测井技术的进展测井是勘探与开发油气田的重要方法技术，随着科技进步和测井技术本身的发展，它在油气勘探、开发和生产的全过程中发挥着更大的作用，为油气工业带来更高的经济效益。

20世纪90年代后测井技术取得了重大进展。

按照传统的观点，测井技术在油气勘探与开发中，仅仅对油气层做些储层储集性能和含油气性能（孔隙度、渗透率、含油气饱和度和油水的可动性）定量或半定量的评价工作，这已远远跟不上油气工业迅猛发展的需要。

近年，测井技术受石油勘探开发需要所推动，并借助现代电子和信息技术的新成就，发展十分迅速。

三分量感应和正交偶极声波等新型成像测井仪器的出现，使地层各向异性研究成了热点。

网络测井作为新一代测井系统，处于研制和完善阶段。

新的裸眼井测井仪器，如新型的满贯组合测井系统、三分量阵列感应测井仪、油基泥浆电阻率成像测井仪等得到进一步改进。
