钢芯铝绞线型号及技术参数

钢芯铝绞线型号规格详解LGJ是钢芯铝绞线的符号，其中L是铝线的简称，G是钢芯的简称，J是绞线的简称。

240/40是指导线的标称截面是:铝240平方毫米，钢40平方毫米; 导线的结构为铝26根，直径3.42平方毫米，钢7根，直径2.66平方毫米; 铝的计算截面是238.85平方毫米，钢的计算截面是38.90平方毫米，总计算截面是277.75平方毫米; 导线外径21.66毫米; 导线直流电阻不大于0.1209Ω/km; 额定抗拉力83370N(牛顿); 单位质量 964.3kg/km;制造长度 2000米;短路电流是与接入系统的地点和接入系统的设备而变化的，必须有了完整的接线图后，才能根据计算求出;线路的阻抗也是随线路的架设方式不同而变化的，也要根据图纸计算才能求出。

即10kV以上的输电线路，目前中国普遍采用铝包钢绞线(LGJ)作为导线，即用铝线包裹钢线，钢线用于传递电流而铝线用于降低电晕及其他损耗，根据电压不同导线横截面逐渐加大。

比如目前国内较高电压500kV输电线路的导线，一般采用LGJ-400/35的导线。

LGJ钢芯铝绞线(适用于:架空电力高低压线路的钢芯铝绞线)标称截面标称截面外径(mm) 重量(kg/km) 外径(mm) 重量(kg/km) 铝/钢(mm2) 铝/钢(mm2)LGJ-10/2 4.5 42.9 LGJ-95/55 16 707.7 LGJ-16/3 5.55 65.2 LGJ-120/7 14.5 379 LGJ-25/4 6.96 102.6 LGJ-120/20 15.07 466.8 LGJ-35/6 8.16 141 LGJ-120/25 15.74 526.6 LGJ-50/8 9.6 195.1 LGJ-120/70 18 895.6 LGJ-50/30 11.6 372 LGJ-150/8 16 461.4 LGJ-70/10 11.4 275.2 LGJ-150/20 16.67 549.4 LGJ-70/40 13.6 511.3 LGJ-150/25 17.1 601 LGJ-95/15 13.61 380.8 LGJ-150/35 17.5 676.2 LGJ-95/20 13.87 408.9 LGJ-185/10 18 584 LGJ-185/25 18.9 706.1 LGJ-400/50 27.63 1500 LGJ-185/30 18.88 732.6 LGJ-400/65 28 1600 LGJ-185/45 19.6 848.2 LGJ-400/95 29.14 1860 LGJ-210/10 19 650.7 LGJ-500/35 30 1642 LGJ-210/25 19.98 789.1 LGJ-500/45 30 1688 LGJ-210/35 20.38 853.9 LGJ-500/65 30.96 1897 LGJ-210/50 20.86 960.8 LGJ-630/45 33.6 2060 LGJ-240/30 21.6 922.2 LGJ-630/55 34.34 2209 LGJ-240/40 21.66 964.3 LGJ-630/80 34.82 2388 LGJ-240/55 22.40 1108 LGJ-800/55 38.40 2690 LGJ-300/15 23.01 939.8 LGJ-800/70 38.58 2791 LGJ-300/20 23.43 1002 LGJ-800/100 38.98 2991 LGJ-300/25 23.76 1058 LGJJ-120 15.5 530 LGJ-300/40 23.94 1133 LGJJ-150 17.5 678 LGJ-300/50 24.26 1210 LGJJ-185 19.6 850 LGJ-300/70 25.2 1402 LGJJ-240 22.4 1111 LGJ-400/20 26.91 1286 LGJQ-150 16 559 LGJ-400/25 26.64 1295 LGJQ-185 18.4 687 LGJ-400/35 26.82 1349 LGJQ-240 21.6 937浅析规则式植物造景和自然式植物造景苏旺指导老师:汪小飞,黄山学院生命与环境科学学院～安徽黄山245041,摘要:本文分析了规则式植物造景和自然式植物造景，和他们各自的造景特色和主要适用在什么场合。

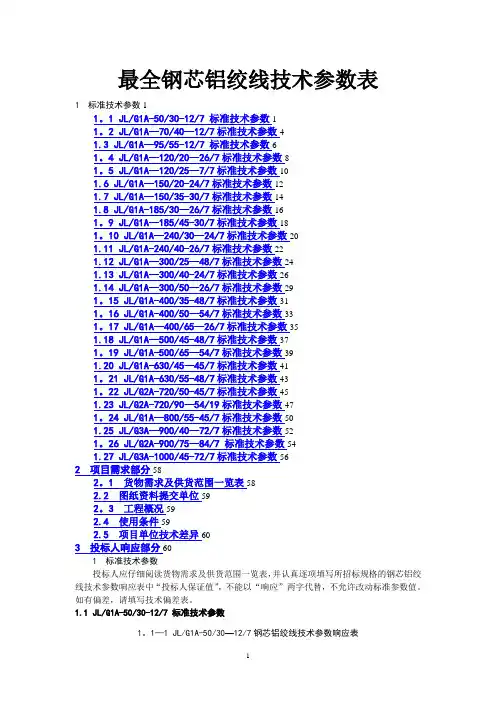

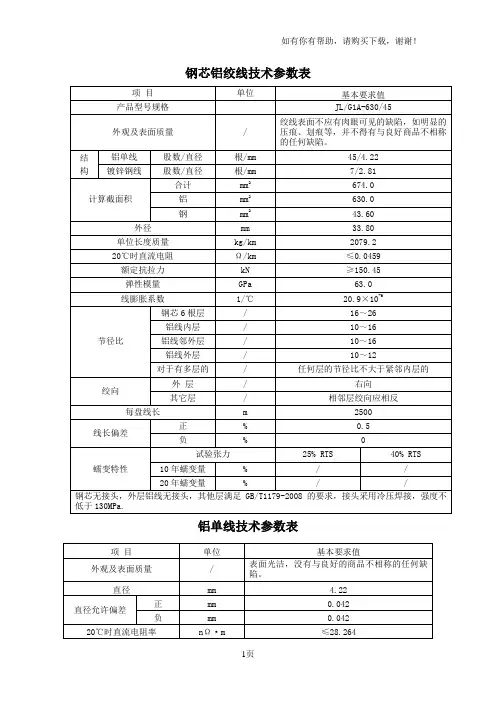

最全钢芯铝绞线技术参数表1 标准技术参数11。

1 JL/G1A-50/30-12/7 标准技术参数11。

2 JL/G1A—70/40—12/7标准技术参数41.3 JL/G1A—95/55-12/7 标准技术参数61。

4 JL/G1A—120/20—26/7标准技术参数81。

5 JL/G1A—120/25—7/7标准技术参数101.6 JL/G1A—150/20-24/7标准技术参数121.7 JL/G1A—150/35-30/7标准技术参数141.8 JL/G1A-185/30—26/7标准技术参数161。

9 JL/G1A—185/45-30/7标准技术参数181。

10 JL/G1A—240/30—24/7标准技术参数201.11 JL/G1A-240/40-26/7标准技术参数221.12 JL/G1A—300/25—48/7标准技术参数241.13 JL/G1A—300/40-24/7标准技术参数261.14 JL/G1A—300/50—26/7标准技术参数291。

15 JL/G1A-400/35-48/7标准技术参数311。

16 JL/G1A-400/50—54/7标准技术参数331。

17 JL/G1A—400/65—26/7标准技术参数351.18 JL/G1A—500/45-48/7标准技术参数371。

19 JL/G1A-500/65—54/7标准技术参数391.20 JL/G1A-630/45—45/7标准技术参数411。

21 JL/G1A-630/55-48/7标准技术参数431。

22 JL/G2A-720/50-45/7标准技术参数451.23 JL/G2A-720/90—54/19标准技术参数471。

24 JL/G1A—800/55-45/7标准技术参数501.25 JL/G3A—900/40—72/7标准技术参数521。

26 JL/G2A-900/75—84/7 标准技术参数541.27 JL/G3A-1000/45-72/7标准技术参数562 项目需求部分582。

钢芯铝绞线型号规格详解
LGJ是钢芯铝绞线的符号，其中L是铝线的简称，G是钢芯的简称，J是绞线的简称。

240/40是指导线的标称截面是：铝240平方毫米，钢40平方毫米；导线的结构为铝26根，直径3.42平方毫米，钢7根，直径2.66平方毫米；铝的计算截面是238.85平方毫米，钢的计算截面是38.90平方毫米，总计算截面是277.75平方毫米；导线外径21.66毫米；导线直流电阻不大于0.1209Ω/km；额定抗拉力83370N（牛顿）；单位质量 964.3kg/km；制造长度 2000米；短路电流是与接入系统的地点和接入系统的设备而变化的，必须有了完整的接线图后，才能根据计算求出；线路的阻抗也是随线路的架设方式不同而变化的，也要根据图纸计算才能求出。

即10kV以上的输电线路，目前中国普遍采用铝包钢绞线（LGJ）作为导线，即用铝线包裹钢线，钢线用于传递电流而铝线用于降低电晕及其他损耗，根据电压不同导线横截面逐渐加大。

比如目前国内较高电压500kV输电线路的导线，一般采用LGJ-400/35的导线。

LGJ钢芯铝绞线
(适用于：架空电力高低压线路的钢芯铝绞线）。

技术部分1.总则1.1.1我公司提供的产品满足招标文件提出的技术要求。

1.1.2设备参数，使用时间见下表：序号设备名称型号台数制造厂使用时间1连铸连轧铝杆生产线Y 型1四川德阳机械厂 6 年2拉丝机FLD81北方通用机械厂 5 年3拉丝机FLD102北方通用机械厂 3 年1四川德阳机械厂 1 年4高速拉丝机HTD-630/131上海鸿得利 2 年5叉绞机500/541北方电工总厂 3 年6叉绞机500/302长乐机械厂 5 年7框绞机KJ-500/542上海鸿得利 2 年8框绞机KJ-630/542上海鸿得利 2 年9冷焊机LW3E/T6上海电缆研究所 2 年10拉力试验机LJ-5000A1广州试验仪器厂 5 年11拉力试验机LJ-500A1广州试验仪器厂 5 年12拉力试验机XL-50A1广州试验仪器厂 4 年13拉力试验机XL-50A1广州试验仪器厂 2 年14锌层重、附着性试验设备1 6 年15分析天平TG328B1上海天平厂 4 年16分析天平TG328A1上海天平厂 4 年17千分尺40上海机械进出口公司 5 年18游标卡尺40上海机械进出口公司 5 年19砝码 4 级2上海天平厂 6 年20高阻计ZC46A1上海第六电表厂 6 年21直流电桥QJ-361上海电工仪器厂 6 年22直流电桥QJ-441上海电工仪器厂 6 年23导体电阻测试仪QJ-571上海电工仪器厂 6 年24卷绕机1 6 年25钢皮尺126计米器11.1.3产品业绩见附表1.1.4我公司满足国家经贸委关于发布全国城乡电网建设与改造所需主要设备产品及生产企业推荐目录通知中对产品和厂家的要求，产品型号使用证书、质量体系认证证书及计量合格证书见附表1.1.5稀土铝导线鉴定证书见附表1.1.6产品型式试验报告见附表1.1.7差异表见附表2.遵循标准序号标准号标准名称1GB/T 1179-1999圆线同心绞架空导线2GB 3955-83电工圆铝线3GB/T 3428-1997钢芯铝绞线用镀锌钢丝4GB 1179-83铝绞线及钢芯铝绞线5GB 1200-88镀锌钢绞线6GB 2973.2-82镀锌钢丝锌层重量试验方法气体法7GB 2972-82镀锌钢丝锌层硫酸铜试验方法8GB 2976-82金属线材缠绕、松懈试验方法9GB 238-82金属线材反复弯曲试验方法10GB 4005.1-83电线电缆交货盘形式尺寸11GB 4005.2-83电线电缆交货盘技术要求3．主要技术要求3.1环境条件导线使用的工作环境满足下表的要求序号项目内容１安装地点广东省内２海拔高度（ m）小于 1000３环境温度（℃）-10 —+45４2５m/s）2日照（ W/cm, 风速 0.0.1W/cm５覆冰厚度（ mm）10mm ６最大风速（ m/s）不小于 35７累年平均相对湿度（ %）903.2 技术参数表，见下表：型号 钢芯铝绞钢芯铝绞钢芯铝绞 钢芯铝绞 钢芯铝绞钢芯铝绞 钢芯铝绞 钢芯铝绞 参数LGJ-10/2LGJ-16/3LGJ-25/4LGJ-35/6LGJ-50/8LGJ-50/30 LGJ-70/10LGJ-70/40结构铝 6/1.50 6/1.85 6/2.32 6/2.72 6/3.20 12/2.32 7/3.80 12/2.72根数 /直径 n/mm ）钢 1/1.50 1/1.85 1/2.32 1/2.72 1/3.20 7/2.32 1/3.80 7/2.72计算截面积铝 10.60 16.1325.36 34.8648.25 50.73 68.05 69.73钢 1.77 2.694.235.818.01 29.59 11.34 40.67 mm2总计12.37 18.8229.59 40.6756.29 80.32 79.39 110.40导体外径（ mm ）铝 4.50 5.556.96 8.169.60 11.60 11.40 13.60 钢 1.50 1.852.32 2.723.20 6.96 3.80 8.16铝 29.2 44.3 69.7 95.8 132.5 140.6 187.0 193.3 计算重量（ kg/km ）钢 13.7 20.9 32.9 45.2 62.6 231.4 88.2 318总计42.9 65.2102.6 141.0 195.1 372.0 275.2 511.3 20℃直流电阻（ Ω/km ） 2.706 1.7791.131 0.8280 0.5946 0.5692 0.4217 0.4141 计算拉断力（ N ）4120 61309290 1263016870 42620 23390 58300 最终弹性系数（ N/mm 2） 790007900079000790007900010500079000105000线膨胀系数（ 1/℃）19.1 ×10-6× -6-6× -6× -6× -6 × -6 -619.1 1019.1 ×1019.1 1019.1 1018.5 1019.1 1018.3 ×10圆铝线绞后抗拉强度不小于 N/mm 2） 183 176 168 160 157 168 152 160镀锌（锌铝合金镀层） 钢绞线绞后抗 1244 1244 1244 1244 1244 1244 1244 1244 拉强度不小于（ N/mm 2）钢丝镀层重量不小于（ g/m 2）183 214229 229 244229 259 229 绞捻方向（最外层） 右 右 右 右 右 右 右 右 交货长度不小于（ m ） 3000 3000300030002000 300020002000适用标准GB1179-83GB1179-83 GB1179-83 GB1179-83 GB1179-83GB1179-83 GB1179-83 GB1179-83型号 钢芯铝绞 钢芯铝绞线 钢芯铝绞线 钢芯铝绞线 钢芯铝绞线 钢芯铝绞线钢芯铝绞线钢芯铝绞线参数LGJ-95/15LGJ-95/20 LGJ-95/55 LGJ-120/7 LGJ-120/20 LGJ-120/25 LGJ-120/70 LGJ-150/8结构铝 26/2.15 7/4.16 12/3.20 18/2.90 26/2.38 7/4.72 12/3.60 18/3.20 根数 /直径（ n/mm ）钢 7/1.67 7/1.85 7/3.20 1/2.90 7/1.85 7/2.10 7/3.60 1/3.20计算截面积铝 94.39 95.14 96.51 118.89 115.67 122.48 122.15 144.76钢 15.33 18.82 56.30 6.61 18.82 24.25 71.25 8.04 mm2总计 109.72 113.96 152.81 125.50 134.49 146.73 193.40 152.80导体外径（ mm ）成品 13.61 13.87 16.00 14.50 15.07 15.74 18.00 16.00钢芯 5.01 5.55 9.60 2.90 5.55 6.30 10.80 3.20铝 260.9 261.8 267.5 327.6 319.7 337.4 339.9 398.8计算重量（ kg/km ）钢 119.9 147.1 440.2 51.4 147.1 189.2 555.7 62.6总计380.8 408.9 707.7 379.0 466.8 526.6 895.6 461.4 20℃直流电阻（ Ω/km ） 0.3058 0.03019 0.2992 0.2422 0.2496 0.2345 0.2364 0.1989 计算拉断力（ N ）35000 37200 78110 27570 41000 47880 98370 32860 最终弹性系数（ N/mm 2） 760007600010500066000760007600010500066000 线膨胀系数（ 1/℃）18.9 ×10-6× -6 × -6 × -6 -6-6× -6 × -618.5 1018.3 1021.2 1018.9 ×1018.3 ×1018.3 10 21.2 10圆铝线绞后抗拉强度不小于 (N/mm 2) 172 152 157 160 168 151 154 156 镀锌（锌铝合金镀层）钢绞线绞后 1244124412441244124412441244 1244抗拉强度不小于（ N/mm 2）钢丝镀层重量不小于（ g/m 2）198 214 244 244 214 214 259244 最外层绞向右 右 右 右 右 右右 交货长度不小于（ m ） 2000 2000 2000 2000 2000 2000 20002000适用标准GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83 GB1179-83型号钢芯铝绞线钢芯铝绞线 钢芯铝绞线钢芯铝绞线 钢芯铝绞线 钢芯铝绞线 钢芯铝绞线参数LGJ-150/20LGJ-150/25 LGJ-150/35LGJ-185/10 LGJ-185/25LGJ-185/30LGJ-185/45结构铝 24/2.78 26/2.70 30/2.50 18/3.60 24/3.15 26/2.98 30/2.80 根数 /直径（ n/mm ）钢 7/1.85 7/2.10 7/2.50 1/3.60 7/2.10 7/2.32 7/2.80 计算截面积铝 145.68 148.86 147.26 183.22 187.04 181.34 184.73 钢 18.82 24.25 34.36 10.18 24.25 29.59 43.10 mm2总计 164.50 173.11 181.62 193.40 211.29 210.93 227.83导体外径（ mm ）成品 16.67 17.10 17.50 18.00 18.90 18.88 19.60 钢芯 5.55 6.30 7.50 3.60 6.30 6.96 8.4铝 402.6 411.8 408.2 504.8 516.9 501.2 512.0 计算重量（ kg/km ）钢 147.1 189.2 268.0 79.2 189.2 231.4 336.2总计549.4 601.0 676.2 584.0 706.10 732.6 848.2 20℃直流电阻（ Ω/km ） 0.1980 0.1939 0.1962 0.1572 0.1542 0.1592 0.1564 计算拉断力（ N ）46630 54110 65020 40880 59420 64320 80190 最终弹性系数（ N/mm 2） 73000760008000066000730007600080000线膨胀系数（ 1/℃）19.6 ×10-6× -6 -6× -6 -6× -6 × -618.9 1017.8 ×1021.2 1019.6 ×1018.9 1017.8 10圆铝线绞后抗拉强度不小于（ N/mm 2） 160 164 168 154 157 160 160镀锌（锌铝合金镀层）钢绞线绞后抗拉 1244 1244 1244 1244 1244 1244 1244 强度不小于（ N/mm 2）钢丝镀层重量不小于（ g/m 2）214 214 229 259 214 229 244 最外层绞向右 右 右 右 右 右 右 交货长度不小于（ m ） 2000 2000 2000 2000 2000 2000 2000 适用标准GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83型号钢芯铝绞线钢芯铝绞线 钢芯铝绞线钢芯铝绞线 钢芯铝绞线 钢芯铝绞线 钢芯铝绞线参数LGJ-210/10LGJ-210/25 LGJ-210/35LGJ-210/50 LGJ-240/30LGJ-240/40LGJ-240/55结构铝 18/3.80 24/3.33 26/3.22 30/2.98 24/3.60 26/3.42 30/3.20 根数 /直径（ n/mm ）钢 1/3.80 7/2.22 7/2.50 7/2.98 7/2.40 7/2.66 7/3.20计算截面积铝 204.14 209.02 211.73 209.24 244.29 238.85 241.27钢 11.34 27.10 34.36 48.82 31.67 38.90 56.30 mm2总计 215.48 236.12 246.09 258.06 275.96 277.75 297.57导体外径（ mm ）成品 19.00 19.98 20.38 20.86 21.60 21.66 22.40 钢芯 3.80 6.66 7.50 8.94 7.20 7.98 9.60铝 562.5 577.7 585.9 580.0 675.2 660.9 667.8 计算重量（ kg/km ）钢 88.2 211.4 268.0 380.8 247.0 303.4 440.2总计650.7 789.10 853.9 960.8 922.2 964.3 1108 20℃直流电阻（ Ω/km ） 0.1411 0.1380 0.1363 0.1381 0.1181 0.1209 0.1198 计算拉断力（ N ）45140 65990 74250 90830 75620 83370 102100 最终弹性系数（ N/mm 2） 66000730007600080000730007600080000线膨胀系数（ 1/℃）21.2 ×10-6× -6 -6× -6 -6× -6 × -619.6 1018.9 ×1017.8 1019.6 ×1018.9 1017.8 10圆铝线绞后抗拉强度不小于 （N/mm 2） 152 156 157 160 154 156 157 镀锌（锌铝合金镀层）钢绞线绞后抗 1244 1244 1244 1244 1244 1244 1244 拉强度不小于（ N/mm 2）钢丝镀层重量不小于（ g/m 2）259 214 229 259 229 229 244 最外层绞向右 右 右 右 右 右 右 交货长度不小于（ m ） 2000 2000 2000 2000 2000 2000 2000 适用标准GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83型号钢芯铝绞线钢芯铝绞线 钢芯铝绞线钢芯铝绞线 钢芯铝绞线 钢芯铝绞线 钢芯铝绞线参数LGJ-300/15LGJ-300/20 LGJ-300/25LGJ-300/40 LGJ-300/50LGJ-300/70LGJ-400/20结构铝 42/3.00 45/2.93 48/2.85 24/3.99 26/3.83 30/3.60 42/3.51 根数 /直径（ n/mm ）钢 7/1.67 7/1.95 7/2.22 7/2.66 7/2.98 7/3.60 7/1.95计算截面积铝 296.88 303.42 306.21 300.09 299.54 305.36 406.40钢 15.33 20.91 27.10 38.90 48.82 71.25 20.91 mm2总计 312.21 324.33 333.31 338.99 348.36 376.61 427.31导体外径（ mm ）成品 23.01 23.43 23.76 23.94 24.26 25.20 26.91 钢芯 5.01 5.85 6.66 6.66 8.94 10.80 5.85铝 818.9 838.9 846.6 829.6 829.2 846.3 1122.9 计算重量（ kg/km ）钢 119.9 163.1 211.4 303.4 380.8 555.7 163.1总计938.8 1002 1058 1133 1210 1402 1286 20℃直流电阻（ Ω/km ） 0.09724 0.09520 0.09433 0.09614 0.09636 0.09463 0.07104 计算拉断力（ N ）68060 75680 83410 92220 103400 128000 88850 最终弹性系数（ N/mm 2） 61000630006500073000760008000061000线膨胀系数（ 1/℃）21.4 ×10-6× -6 -6× -6 -6× -6 × -620.9 1020.5 ×1019.6 1018.9 ×1017.8 1021.4 10圆铝线绞后抗拉强度不小于 （N/mm 2） 160 160 160 154 152 154 154 镀锌（锌铝合金镀层）钢绞线绞后抗 1244 1244 1244 1244 1244 1244 1244 拉强度不小于（ N/mm 2）钢丝镀层重量不小于（ g/m 2）198 214 214 229 244 259 214 最外层绞向右 右 右 右 右 右 右 交货长度不小于（ m ） 2000 2000 2000 2000 2000 2000 1500 适用标准GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83型号钢芯铝绞线钢芯铝绞线 钢芯铝绞线 钢芯铝绞线 钢芯铝绞线 钢芯铝绞线 钢芯铝绞线参数LGJ-400/25LGJ-400/35 LGJ-400/50LGJ-400/65 LGJ-400/95LGJ-500/35LGJ-500/45结构铝 45/3.33 48/3.22 54/3.07 26/4.42 30/4.15 45/3.75 48/3.60 根数 /直径（ n/mm ）钢 7/2.22 7/2.50 7/3.07 7/3.44 19/2.50 7/2.50 7/2.80 计算截面积铝 391.91 390.88 399.73 398.94 407.75 497.01 488.58钢 27.10 34.36 51.82 65.06 93.27 34.36 43.10 mm2总计 419.01 425.24 451.55 464.00 501.02 531.37 531.68导体外径（ mm ）成品 26.64 26.82 27.63 23.00 29.14 30.00 30.00 钢芯 6.66 7.50 9.21 10.32 12.5 7.50 8.40铝 1083.6 1081 1106.8 1103.5 1132.5 1374 1351.8 计算重量（ kg/km ）钢 211.4 268.0 404.2 507.5 727.5 268.0 336.2总计1295 1349 1511 1611 1860 1642 1688 20℃直流电阻（ Ω/km ） 0.07370 0.07389 0.07232 0.07232 0.07087 0.05812 0.05912 计算拉断力（ N ）95940 103900 123400 135200 171300 119500 128100 最终弹性系数（ N/mm 2） 63000650006900076000780006300065000线膨胀系数（ 1/℃）20.9 ×10-6× -6 -6× -6 -6× -6 × -620.5 1019.3 ×1018.9 1018.0 ×1020.9 1020.5 10圆铝线绞后抗拉强度不小于 （N/mm 2） 156 157 157 151 152 154 154 镀锌（锌铝合金镀层）钢绞线绞后抗 1244 1244 1244 1244 1244 1244 1244 拉强度不小于（ N/mm 2）钢丝镀层重量不小于（ g/m 2）214 229 244 244 229 229 244 最外层绞向右 右 右 右 右 右 右 交货长度不小于（ m ） 1500 1500 1500 1500 1500 1500 1500 适用标准GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83钢芯铝绞线技术参数表七型号 钢芯铝绞线钢芯铝绞线 钢芯铝绞线 钢芯铝绞线 钢芯铝绞线 钢芯铝绞线 钢芯铝绞线参数LGJ-500/65 LGJ-630/45 LGJ-630/55 LGJ-630/80 LGJ-800/55 LGJ-800/70 LGJ-800/100结构铝 54/3.44 45/4.20 48/4.12 54/3.87 45/4.80 48/4.63 54/4.33根数 /直径（ n/mm ）钢 7/3.44 7/2.80 7/3.20 19/2.32 7/3.20 7/3.60 19/2.60计算截面积铝 501.88 623.45 639.92 635.19 814.30 808.15 795.17钢 65.06 43.10 56.30 80.32 56.30 71.25 100.88 mm2总计 566.94 666.55 696.22 715.51 870.60 879.40 896.05导体外径（ mm ）成品 30.96 33.60 34.32 34.82 38.40 38.58 38.98 钢芯 10.32 8.40 9.60 6.96 9.60 10.80 7.80铝 1389.5 1723.8 1768.8 1761.5 2249.8 2235.3 2204.1 计算重量（kg/km ）钢 507.5 336.2 440.2 626.5 440.2 555.7 786.9总计1897 2060 2209 2388 2690 2791 2991 20℃直流电阻（ Ω/km ） 0.05760 0.04633 0.04514 0.04551 0.03547 0.03574 0.03635计算拉断力（ N ）161000 148700 164400 192900 191500 207000 241100 最终弹性系数（ N/mm 2） 69000630006500067000630006500067000线膨胀系数（ 1/℃）19.3 ×10-6-6× -6 × -6 -6× -6 -620.9 ×1020.5 1019.4 1020.9 ×1020.5 1019.4 ×10圆铝线绞后抗拉强度不小于 （N/mm 2） 156 152 152 152 151 151 151镀锌（锌铝合金镀层）钢绞线绞后抗 12441244 1244 1244 1244 1244 1244 拉强度不小于（ N/mm 2）钢丝镀层重量不小于（ g/m 2）244 244 244 229 244 259 229 最外层绞向右 右 右 右 右 右 右 交货长度不小于（ m ） 1500 1200 1200 1200 1000 1000 1000 适用标准GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83铝绞线技术参数表一型参数结构根数 /直径（ n/mm）计算截面积mm2导体外径（ mm）计算重量（ kg/km）20℃直流电阻（Ω/km）计算拉断力（ N）最终弹性系数（ N/mm 2）线膨胀系数（ 1/℃）圆铝线绞后抗拉强度不小于（ N/mm 2）最外层绞向号铝绞线铝绞线铝绞线铝绞线铝绞线铝绞线铝绞线铝绞线LＪ-25LJ-35LJ-50LJ-70LJ-95LJ-120LJ-150LJ-1857/2.157/2.507/3.007/3.607/4.1619/2.8519/3.1519/3.5025.4134.3649.4871.2595.14121.21148.07182.806.457.509.0010.8012.4814.2515.7517.5069.694.1135.5195.1260.5333.5407.4503.01.1270.83320.57860.40180.30090.23730.19430.15744355576079301095014450194202331028440 590005900059000590005900056000560005600023.0 ×10-6-6×-6×-6-6× -6-6× -623.0 ×1023.0 1023.0 1023.0 ×1023.0 1023.0 ×1023.0 10172168160154152160157156右右右右右右右右交货长度不小于（ m）30002000150012501000150012501000适用标准GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83铝绞线技术参数表二型号铝绞线 铝绞线 铝绞线 铝绞线 铝绞线 铝绞线 铝绞线 参数 L Ｊ-210 LJ-240 LJ-300 LJ-400 LJ-500 LJ-630 LJ-800结构 19/3.7519/4.0037/3.2037/3.7037/4.1661/3.6361/4.10根数 /直径（ n/mm ）计算截面积209.85238.76297.57397.83502.90631.30 805.36mm2导体外径（ mm ） 18.75 20.00 22.40 25.90 29.12 32.67 36.90 计算重量（ kg/km ）577.4 656.9 820.4 1097 1387 1744 2225 20℃直流电阻（ Ω/km ） 0.1371 0.1205 0.096890.07247 0.05733 0.04577 0.03588 计算拉断力（ N ）32260 36260 46850 61150 76370 91940 115900 最终弹性系数（ N/mm 2） 56000 5600056000 56000 56000 54000 54000线膨胀系数（ 1/℃）23.0 ×10-6× -6× -6× -6× -6× -6× -623.0 10 23.0 10 23.0 10 23.0 10 23.0 10 23.0 10圆铝线绞后抗拉强度 154152157154152 154152 不小于（ N/mm 2）最外层绞向右 右 右 右 右 右 右交货长度不小于（ m ）1000 1000 1000 1000 1000 800800适用标准GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83GB1179-83GB1179-833.3导体铝导体材料为Ａοο铝。

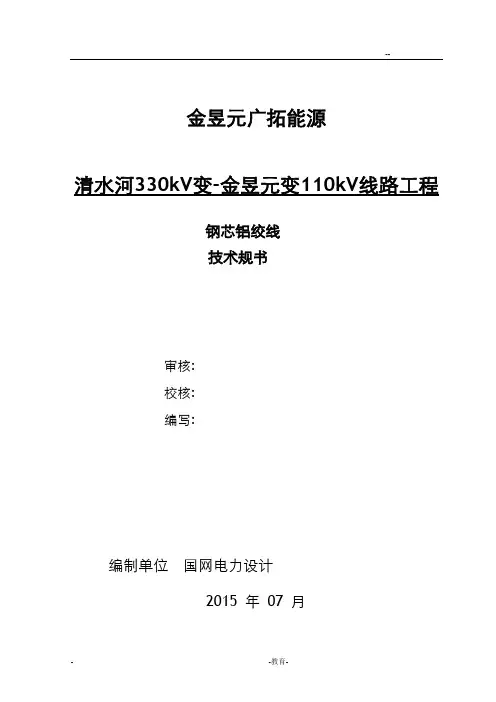

--金昱元广拓能源清水河330kV变-金昱元变110kV线路工程钢芯铝绞线技术规书审核:校核:编写:编制单位国网电力设计2015 年07 月目录1标准技术参数 (2)2 项目需求部分 (2)2.1 货物需求及供货围一览表 (4)2.2 图纸资料提交单位 (5)2.3 工程概况 (5)2.4 使用条件 (5)2.5 项目单位技术差异 (5)3 投标人响应部分 (6)1标准技术参数投标人应仔细阅读货物需求及供货围一览表，并认真逐项填写所招标规格的钢芯铝绞线技术参数响应表中“投标人保证值”，不能以“响应”两字代替，不允许改动标准参数值。

如有偏差，请填写技术偏差表。

1 JL/G1A-300/25-48/7标准技术参数1-1 JL/G1A-300/25-48/7钢芯铝绞线技术参数响应表20.5×1061-2 JL/G1A-300/25-48/7铝单线技术参数响应表1-3 JL/G1A-300/25-48/7镀锌钢线技术参数响应表2 项目需求部分2.1 货物需求及供货围一览表货物需求及供货围一览表见表2。

（1）项目单位在表中“工程名称”栏填写使用所采购钢芯铝绞线的工程项目名称。

（2）在“项目单位要求”部分填写所采购钢芯铝绞线的“数量”和“技术参数”，并在备注栏注明所采购钢芯铝绞线是用于地线还是导线；在其它规格钢芯铝绞线的相应部分填写“/”。

2.2 图纸资料提交单位卖方向买方提供的图纸、说明书、试验报告等技术资料的交付时间、数量及交付单位见表14。

2.3 工程概况本工程项目单位：金昱元广拓能源。

本工程设计单位：国网电力设计。

表4工程概况2.4 使用条件2.5 项目单位技术差异项目单位原则上不能改动专用部分固化的参数，根据工程实际情况，使用条件及相关技术参数如有差异，应逐项在“技术差异表”中列出。

项目单位对技术规“通用部分”的补充和修改，填写“技术规通用部分条款变更表”。

表6 项目单位技术差异表（项目单位填写）投标人应认真逐项填写“标准技术参数表”、“技术差异表”和“技术规通用部分条款变更表”中的要求。

导电率60%IACS钢芯耐热铝合金导线、母线及特高强度钢芯耐热铝合金导线Thermo-resistance Aluminum Alloy Conductor Steel Reinforced with Conductivity 60%, Bus & Thermo- resistance Aluminum Alloy Conductor Steel Reinforced with Extra High Strength一、标准本产品按企业标准Q/SX113-2002生产。

StandardThese products meet the enterprise standard requirement of Q/SX113-2002.二、名称、型号及适用范围三、导线结构示意图Structure Drawing四、规格及主要技术参数Main Technical Specifications钢芯耐热铝合金导线Thermo-resistance Aluminum Alloy Conductor Steel Reinforced特高强度钢芯耐热铝合金导线五、导线的使用特性1、NRLH10GJ钢芯耐热铝合金导线长期工作温度150℃。

2、适用架空导线的特高强度钢芯耐热铝合金导线采用进口高强度钢芯，可使导线在150℃时的应力全部集中在钢芯上，使得导线线芯不破坏，导线孤垂不会因温度升高而加大。

3、与同截面的普通钢芯铝绞线相比，耐热铝合金导线150℃时的载流量比普通钢芯铝绞线载流量提高50%以上。

4、由于耐热合金导线具有较好的载流特性，故在旧线路和特殊地区的换线中，可采用同等规模、截面的耐热合金导线，在不改变铁塔等的情况下，实现增容一倍的效果，使得导线具有较大的经济性和适用性。

5、在特殊高寒地区，可用此导线作为熔冰导线，确保电力畅通。

Using properties1 The continuous operating temperature of type NRLH10GJ is 150℃.2 The high tensile strength steel core used for overhead power line is imported from abroad. When the total stress is concentrated inside the steel core at 150℃, the arc of the conductor will be protected in good order.3 The current capacity of Heat Resistance Aluminum Alloy Conductor is about 50% higher than that of ACSR in the same sectional area.4 For its good current capacity, Heat Resistance Aluminum Alloy Conductor is widely used for reform the old line and in some special areas. The current capacity will be doubled.5 In some extra cold areas, the conductor is used of melting ice power line.附表：耐热铝合金圆线性能参数。

技术部分1.总则1.1.1 我公司提供的产品满足招标文件提出的技术要求。

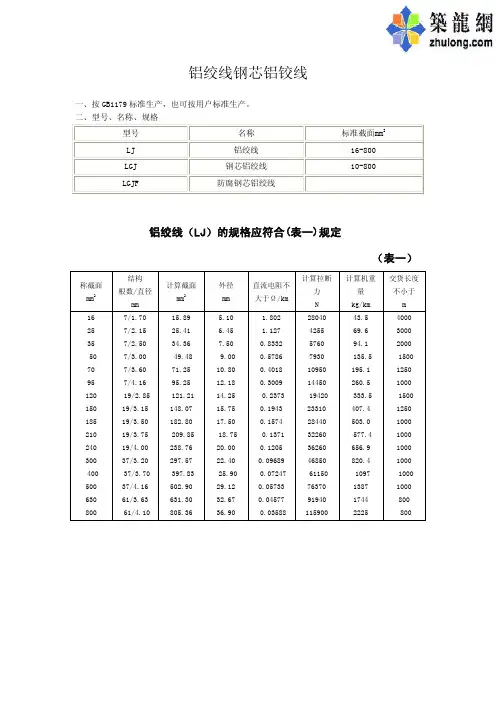

1.1.2 设备参数，使用时间见下表：1.1.3 产品业绩见附表1.1.4 我公司满足国家经贸委关于发布全国城乡电网建设与改造所需主要设备产品及生产企业推荐目录通知中对产品和厂家的要求，产品型号使用证书、质量体系认证证书及计量合格证书见附表1.1.5 稀土铝导线鉴定证书见附表1.1.6 产品型式试验报告见附表1.1.7 差异表见附表2. 遵循标准3．主要技术要求3.1 环境条件导线使用的工作环境满足下表的要求3.2技术参数表，见下表：铝绞线技术参数表一铝绞线技术参数表二3.3 导体铝导体材料为Ａοο铝。

产地和品牌见下表差异表镀锌钢丝符合GB/T3428-1997的规定，厂家选用中水广海钢丝绳厂、巩义恒星金属制品有限公司生产的镀锌钢丝和钢绞线。

原材料进厂严格检验把关，不合格的材料不准投入使用。

3.４加工工艺3.4.1 通过调整连铸连轧工艺中的铝液微量元素（稀土）的成份以及控制生产工艺条件，保证铝杆的强度和电阻率。

在此工艺过程中，严格控制铝水的精练温度和时间，扒渣和搅拌，保证铝杆化学成份的均匀性和稳定性。

3.4.２具有滑动式连续高速拉丝机，和非滑动式拉丝机，精确的配模，保证铝单线直径和抗拉强度的稳定性。

3.4.３具有带有预扭装置的高速500型和630型框式绞线机，均匀、紧密的绞制工艺技术。

具有断线保护装置，保证产品的质量。

生产的铝绞线、钢芯铝绞线外形圆整、均匀。

通过调整预扭装置导轮的位置，消除应力，确保导线的紧密度，保证导线切割后无明显的回扭或散股现象。

3.4.４采用喉箍锁紧导线的端头，保证导线的紧密程度，在正常放线时，不会出现任何“灯笼现象”。

3.4.４采用接头性能优良的冷压焊接技术，保证接头处的强度不低于铝线母体强度的90%.3.５清洁拉丝时，采用多道次的钻石拉模，保证表面的光洁度，避免铝单线表面粘附有过多的拉丝油和粉尘，并将框绞机的出线嘴、导轮、牵引等采用柔软、耐磨的材料，保证在生产过程中不损伤导线表面，确保导线表面清洁、光亮，不得有过量的拉丝油和金属粉尘，也不得有明显的划伤、压痕和与良好的商品不相知称的任何缺陷。

LGJ钢芯铝绞线
LGJ-240/40
LGJ是钢芯铝绞线的符号，其中L是铝线的简称，G是钢芯的简称，J是绞线的简称；240/40是指导线的标称截面是：铝240平方毫米，钢40平方毫米；导线的结构为铝26根，直径3.42毫米，钢7根，直径2.66毫米；铝的计算截面是238.85平方毫米，钢的计算截面是38.90平方毫米，总计算截面是277.75平方毫米；导线外径21.66毫米；导线直流电阻不大于 0.1209Ω/km；额定抗拉力83370N(牛顿)；单位质量 964.3kg/km；制造长度 2000米。

短路电流是与接入系统的地点和接入系统的设备而变化的，必须有了完整的接线图后，才能根据计算求出；线路的阻抗也是随线路的架设方式不同而变化的，也要根据图纸计算才能求出。

10kV以上的输电线路，目前中国普遍采用铝包钢绞线(LGJ)作为导线，即用铝线包裹钢线，钢线用于传递电流而铝线用于降低电晕及其他损耗，根据电压不同导线横截面逐渐加大。

比如目前国内较高电压500kV输电线路的导线，一般采用LGJ-400/35的导线。

LGJ钢芯铝绞线 (适用于架空电力高低压线路的钢芯铝绞线)。

最全钢芯铝绞线技术参数表1标准技术参数···················································································································错误!未定义书签。

JL/G1A-50/30-12/7 标准技术参数··············································································错误!未定义书签。

钢芯铝绞线的规格与型号对照表
