桥梁预制安装法的施工流程
首先呢，你得进行预制梁的制作。
这个过程呀，包括很多小步骤呢。
比如说模板的安装，要确保模板的尺寸准确、稳固。
我觉得这一步可得仔细点，要是模板有偏差，那预制梁的形状可就不对啦！在绑扎钢筋的时候呢，要按照设计要求来，不过也别太死板啦，有时候根据实际情况稍微调整一下也是可以的。
混凝土的浇筑也很关键哦！要保证混凝土均匀地填满模板的每个角落，这时候振捣就很重要啦，为啥呢？振捣能让混凝土密实，减少空隙呀。
接下来就是预制梁的养护啦。
这个环节可不能马虎哦！一般来说要保持合适的温度和湿度。
我经验里呀，有时候天气不好，像下雨天或者温度特别低的时候，就得更加小心养护啦。
可以用一些养护剂或者覆盖东西来保持湿度和温度。
然后就是把预制梁运输到施工现场啦。
这个运输过程可有点讲究呢。
要根据预制梁的大小、重量来选择合适的运输工具。
是用大型平板车呢，还是别的什么？这得好好考虑。
当然啦，运输过程中一定要保证预制梁的安全，不能让它有损坏哦。
再接下来就是安装预制梁啦。
这一步要特别注意！要把预制梁准确地放到预定的位置上。
这可不像把东西随便一放就行的。
怎么才能放准呢？那就得靠测量啦，精确的测量是关键。
不过有时候可能会有一些小误差，这时候就得灵活调整啦。
小提示：别忘了最后一步哦！安装好之后呢，还要进行一些检查和调整。
看看预制梁的连接是否牢固呀，整体结构是否稳定呀。
刚开始可能会觉得这整个流程很麻烦，但习惯了就好了！。
预制梁施工工艺流程及施工要点详解范本一：预制梁施工工艺流程及施工要点详解一.施工前准备工作1. 确定预制梁的尺寸、数量及材料要求；2. 制定详细的预制梁施工方案；3. 检查预制梁模具的完好性；4. 准备预制梁施工所需的材料和设备；5. 安排施工人员，并进行相关培训。
二.预制梁制作1. 检查预制梁模具的准确性和整体性；2. 按照预制梁施工方案进行具体操作；3. 注意混凝土配合比和浇筑质量；4. 定期进行预制梁质检，确保合格率；5. 维护和保养预制梁模具。
三.运输和安装1. 准备好吊装设备和工具；2. 确保运输道路的畅通和安全；3. 严格按照吊装方案进行操作；4. 注意预制梁的准确位置和水平度；5. 完成吊装后进行固定和验收。
四.施工安全措施1. 提供必要的安全防护措施；2. 检查各种设备的安全性能；3. 培训施工人员的安全意识；4. 组织安全例会和事故应急演练；5. 定期进行安全检查和隐患排查并及时消除。
五.质量保证和验收1. 进行预制梁的质量检查和测试；2. 按照相关标准进行验收；3. 做好设备和文档的归档工作；4. 如有问题进行整改并重新验收；5. 编写施工记录和总结报告。
附件：预制梁施工方案、质量检查记录表、验收指标标准。
法律名词及注释：1. 预制梁：在工地之外，在专门的生产车间进行制作，然后运输到工地上进行吊装安装的构件。
2. 混凝土配合比：混凝土中各种材料的比例和用量的设计。
3. 吊装设备：用于起重、吊装和运输重物的设备，如吊车、起重机等。
范本二：预制梁施工工艺流程及施工要点详解一.施工前准备工作1. 确定预制梁的尺寸、数量及材料要求；2. 制定详细的预制梁施工方案；3. 检查预制梁模具的完好性；4. 准备预制梁施工所需的材料和设备；5. 安排施工人员，并进行相关培训。
二.预制梁制作1. 检查预制梁模具的准确性和整体性；2. 按照预制梁施工方案进行具体操作；3. 注意混凝土配合比和浇筑质量；4. 定期进行预制梁质检，确保合格率；5. 维护和保养预制梁模具。
预制梁施工工艺流程及施工要点详解后张法施工工艺：清理底模、施工放样→侧模、端头模板拼装→绑扎底、腹板钢筋→安装预应力管道→安装内模→绑扎顶板钢筋→浇筑梁体混凝土→梁体养生→张拉、压浆→梁端封锚、堵头混凝土施工要点1钢筋1)钢筋下料、加工、定位、绑扎、焊接严格按规范及设计图纸进行。
2)钢筋的保护层垫块推广使用半球形高强砂浆垫块，绑扎牢固可靠。
2模板1)使用前或每片梁拆模后应指派专人认真打磨模板并涂刷专用脱模剂。
2)采用内模压杆，或用地锚固定内模，避免内模上浮。
3波纹管、锚垫板1)在钢筋绑扎过程中，应根据设计精确固定波纹管和锚垫板位置。
2)波纹管的连接应采用大一级直径的同类管道，其长度宜为被连接管道内径的5~7 倍。
接头长度不低于规范规定，并在波纹管连接处用密封胶带封口，确保不漏浆。
3)锚具、锚垫板经准入并检测合格后方可使用。
锚下加强筋与锚下螺旋筋应按设计规定布设，螺旋筋与锚垫板相配套。
4混凝土1)严格按“阶梯”浇筑施工工法施工，浇筑底板时，借助顶板预留混凝土漏斗施工，间隔 5m 逐步推动持续施工，确保混凝土的整体性。
2)梁片的预制要留有同条件养生试块，试块放置在梁片的顶板上，与该梁片同时、同条件养生。
5预应力施工1)钢绞线必须编束。
2)张拉前的混凝土养生时间及强度控制：混凝土强度应不不大于设计规定值，养生期限以回弹强度达成设计强度为准。
3)张拉采用张拉力与伸长量双控制的办法，不能直接量取千斤顶的油缸变位量，普通采用两端对称张拉，张拉计算公式按L 实=L-L1+(L1'-L1)(L1 张拉至20%ok(15%ok)时千斤顶的活塞长；L 张拉至100%δk 时千斤顶的活塞长；L1'张拉至40%δk(30%δk)时千斤顶的活塞长)。
4)预应力钢绞线在张拉控制应力达成稳定后方可锚固。
6压浆1)箱梁压浆应采用真空压浆工艺，每个预制梁场应在满足正常施工状况下备用1 套真空压浆设备。
2)施工规定：压浆宜采用专用压浆料或专用压浆剂配制的浆液，浆液的水胶比控制在0.26~0.28，初始流动度不不不大于13s。

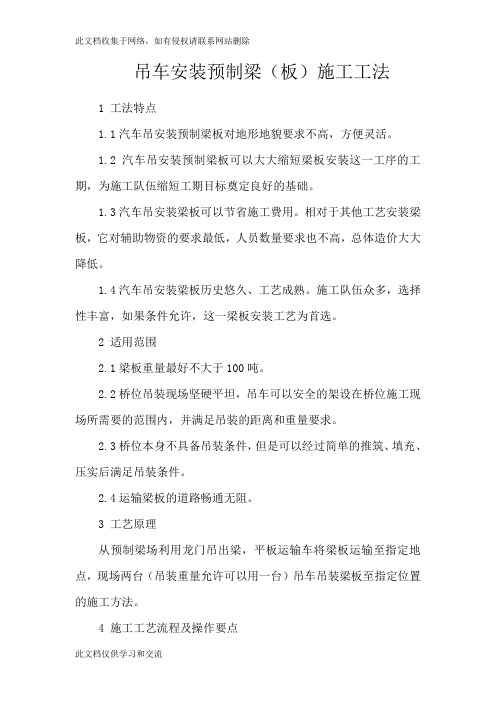

吊车安装预制梁（板）施工工法1 工法特点1.1汽车吊安装预制梁板对地形地貌要求不高，方便灵活。
1.2汽车吊安装预制梁板可以大大缩短梁板安装这一工序的工期，为施工队伍缩短工期目标奠定良好的基础。
1.3汽车吊安装梁板可以节省施工费用。
相对于其他工艺安装梁板，它对辅助物资的要求最低，人员数量要求也不高，总体造价大大降低。
1.4汽车吊安装梁板历史悠久、工艺成熟。
施工队伍众多，选择性丰富，如果条件允许，这一梁板安装工艺为首选。
2 适用范围2.1梁板重量最好不大于100吨。
2.2桥位吊装现场坚硬平坦，吊车可以安全的架设在桥位施工现场所需要的范围内，并满足吊装的距离和重量要求。
2.3桥位本身不具备吊装条件，但是可以经过简单的推筑、填充、压实后满足吊装条件。
2.4运输梁板的道路畅通无阻。
3 工艺原理从预制梁场利用龙门吊出梁，平板运输车将梁板运输至指定地点，现场两台（吊装重量允许可以用一台）吊车吊装梁板至指定位置的施工方法。
4 施工工艺流程及操作要点4.1 施工工艺流程图图4.1施工工艺流程图4.2操作要点4.2.1吊装梁板前编制吊装施工方案，确定总体施工计划安排。
4.2.2预制梁场的准备工作1、梁厂所存梁板的砼强度必须满足设计规范要求。
2、对所有梁板进行编号处理，包括桥名、桩号、具体安装部位（细化到#孔、#梁）、砼浇筑时间、板梁张拉时间等。
3、对所有梁板的结构尺寸进行复核，检查梁板外观有无明显破损，是否需要进行修整。
4、根据安装的先后顺序，在梁场内将所有梁板调序，提高出梁的速度，保证梁板安装的顺利进行。
5、梁厂出梁一般采用龙门吊出梁。
检查龙门吊行走、制动、起吊状态是否完好，钢丝绳有无断丝或薄弱点。
若采用汽车吊出梁参考吊车安装时的要求。
6、出梁通道保持通畅，道路承压力满足反复出梁的需求。
4.2.3梁板安装施工作业现场的准备1、梁板安装之前技术员和测量员提前进场，对待安装桥位进行全面检测，包括桥梁下部的外观，结构尺寸的复核，纵横轴线的检校，孔与孔之见的距离拉验。
预制梁安全施工
预制梁的安全施工方法及要点
在进行预制梁的安全施工时，需要注意以下几个要点：
1. 施工前的准备工作：在进行预制梁安装之前，需要对工地进行认真的勘察和检查，确保地基坚实稳定，满足预制梁的安装要求。
同时，还需要准备好必要的施工设备和工具，并进行检查和保养，保证其正常运行。
2. 材料的选择和质量控制：在选择预制梁材料时，要注意选择质量良好、符合相关标准的产品。
在运输和搬运过程中，要确保材料的完整性和安全性，防止被损坏或变形。
3. 搭设施工平台和安全防护措施：在进行预制梁的安装时，需要搭设施工平台和脚手架，保证工人可以稳定地站立和进行操作。
同时，要设置好合适的安全防护措施，如安全带、防护网等，以确保工人的安全。
4. 负载和起吊控制：在进行预制梁的吊装时，需要根据梁的重量和尺寸，正确选择合适的吊装设备，并进行负载计算和控制。
吊装过程中要确保吊具的牢固，避免梁体倾倒或滑脱。
5. 固定和连接：在进行预制梁的安装过程中，需要对梁体进行正确的固定和连接，以确保其稳定性和安全性。
固定和连接方法需要符合相关规范和标准，并经过专业人员的施工和检验。
6. 安全检查和维护：在预制梁安装完成后，需要进行安全检查和维护工作。
对梁体和相关设备进行检查，确保其正常运行和使用。
同时，还要制定合理的维护计划，并按时进行维护和保养，延长梁体的使用寿命。
在预制梁的安全施工中，以上要点是必须要注意的，只有做好这些方面的工作，才能确保施工的安全和质量。
1施工方法、施工工艺、施工要点和注意事项1.1 施工方法1.1.1钢筋加工及安装T梁钢筋工程按照结构位置可分为肋板钢筋、横隔板钢筋、翼板钢筋三大部分。
采用在钢筋场集中下料加工，肋板及横隔板钢筋安装通过胎架辅助进行准确安装，然后用肋板钢筋笼吊装桁架结合龙门吊吊入模板内，最后在顶部进行翼板钢筋绑扎安装。
1.1.2波纹管定位及安装梁肋钢筋安装的同时，根据胎架标尺在梁肋环形筋上焊接波纹管定位筋，然后进行波纹管安装，最后用波纹管定位筋卡紧波纹管，并与梁肋环形钢筋焊接牢固。
1.1.3模板设计及安装T梁模板由肋板模板、梳形模板和堵头模板三个部分组成。
由专业厂家加工生产，运送到施工现场后，进行打磨试拼合格后，方可投入使用。
在肋板钢筋笼安装时，用人工结合龙门吊进行肋板模板支设，并涂抹脱模剂，待吊入钢筋笼后，进行安装堵头模板及梳形模板，顶板钢筋安装完成后，最后用泡沫胶对模板接缝及穿孔处进行封堵。
1.1.4混凝土施工经检验钢筋及模板各项指标符合要求后，进行混凝土浇筑施工。
混凝土采由2号拌合站集中拌合，罐车运送至现场，由人工、料斗结合小龙门吊按顺序进行纵向分段，横向分层浇筑。
浇筑完成后，混凝土初凝之前，进行梁顶拉毛处理。
最后，用土工布覆盖洒水养生。
1.1.5模板拆除待混凝土强度达到2.5MPa时，进行模板拆除。
拆除时，先进行梳形模板拆除，再进行梁端堵头模板拆除，最后进行梁肋模板拆除（横隔板底模不拆）。
拆除完成后，横隔板底模用方木结合楔形块进行支撑，并对梁端进行凿毛处理。
1.1.6混凝土养生模板拆除完成后，在梁肋两侧贴塑料薄膜，翼缘板环形钢筋上悬挂喷淋管，进行喷淋养生；顶板采用土工布覆盖洒水养生。
养生周期不得少于7d。
1.1.7预应力系统施工待混凝土强度达到设计强度的90%，且混凝土龄期不小于7d，弹性模量达到90%后，方可张拉。
进行预应力钢束张拉施工。
首先进行钢绞线整体穿束，然后安装锚具进行张拉。
张拉时，采用智能张拉设备结合千斤顶支撑架和手拉葫芦进行张拉。
施工方案桥梁梁段施工中的预制梁安装工艺分析桥梁建设是现代交通建设的重要组成部分，而预制梁作为桥梁施工的常见工法之一，其安装工艺显得尤为重要。
本文将从预制梁安装的准备工作、施工步骤和施工注意事项等方面进行分析，以期为桥梁梁段施工提供参考和指导。
一、准备工作1.测量设计与梁段预制：在进行预制梁安装之前，首先需要根据桥梁设计图纸进行测量与预制梁段制作。
合理的测量与设计能够保证预制梁的尺寸准确，以便后续的安装工作。
2.道路准备：在进行预制梁的安装工作前，需要对施工道路进行清理、平整和加固等工作。
确保道路坚固平整能够承受预制梁的重量和施工机械的压力。
3.吊装设备的检查：在进行预制梁的安装工作前，需要检查吊装设备的状态，确保其良好运转。
包括吊车、吊钩、钢丝绳等。
任何问题都应及时修复或更换，以确保安全施工。
二、施工步骤1.测量定位：在进行预制梁安装前，需要使用仪器对桥墩或支座进行测量和定位。
确定梁段的安装位置和高程，确保预制梁的安装准确。
2.预制梁吊装：在通过吊装设备将预制梁吊装到设计位置时，需要保证梁体平稳吊装，避免发生晃动或滑动。
工作人员需要与操作人员密切配合，确保安全顺利进行。
3.梁体预定位：吊装到位后，需进行梁体的预定位。
通过使用定位槽或钢板等工具进行精确定位，避免梁体在安装过程中的移位等问题。
4.梁体调整：预定位后，对梁体进行微调与调整，确保预制梁的位置和高程与设计要求一致。
可以采用螺杆千斤顶等工具进行微小调整。
5.现浇带梁施工：安装完成后，需要对梁体与支座之间的间隙进行填充，并进行现浇带梁施工。
现浇带梁的施工材料和工艺应符合设计要求，以确保梁体的稳定性和承载力。
三、施工注意事项1.安全第一：在进行预制梁的安装工作中，安全是首要考虑的因素。
工作人员需要佩戴符合要求的安全防护装备，并严格按照操作规程进行作业，确保人员和设备的安全。
2.质量控制：预制梁的质量直接关系到桥梁的安全使用寿命，因此需要在整个施工过程中严格控制质量。
桥梁梁板预制及安装施工方案1. 引言桥梁在交通运输中扮演着举足轻重的角色。
为了提高桥梁的建设效率和质量，梁板预制及安装施工方案在桥梁工程中得到广泛应用。
本文将详细介绍桥梁梁板预制及安装的施工方案。
2. 梁板预制2.1 材料准备在梁板预制过程中，首先需要准备好各种原材料，包括混凝土、钢筋等。
这些材料的选择应符合设计要求，并在质量上达到标准。
2.2 模具制作制作梁板的模具是预制过程中的关键环节。
模具的设计应考虑到梁板的形状和尺寸，以确保最终产品符合要求。
同时，模具的制作质量也直接影响到梁板的表面光洁度和尺寸精度。
2.3 混凝土浇筑混凝土浇筑是梁板预制的主要环节。
在浇筑时，需注意混凝土的拌合比和浇筑方式，以确保梁板的强度和一致性。
3. 梁板安装施工3.1 起吊作业在梁板安装前，需要进行起吊作业。
起吊作业应根据设计要求选择合适的吊装设备，并保证吊装过程中梁板的稳定性。
3.2 安装定位梁板安装时，需要进行准确的定位工作。
通过使用测量仪器和参考点，确保梁板的位置和方向符合设计要求。
3.3 固定连接在梁板安装完成后，需要进行固定连接工作，以确保梁板与桥墩之间的结构稳定性。
固定连接的方式可以采用螺栓连接、焊接等方法。
4. 施工注意事项4.1 安全第一在梁板预制及安装施工过程中，安全始终是第一位的。
施工中应严格遵守安全规定，保证施工人员和设备的安全。
4.2 质量控制梁板的质量直接影响到桥梁的使用寿命和安全性。
因此，在预制和安装过程中，需要加强质量控制，确保梁板的质量符合标准。
4.3 环境保护施工过程中要注意环境保护，避免污染土壤和水源。
同时，合理利用资源，减少浪费，是施工过程中的重要环节。
5. 结语桥梁梁板预制及安装施工方案在桥梁工程中具有重要意义，能够提高工程效率和质量。
通过本文的介绍，希望读者对梁板预制及安装有更深入的了解，为桥梁工程的顺利进行提供参考。
以上就是关于桥梁梁板预制及安装施工方案的详细介绍，希望对读者有所帮助。
预制梁制备与安装施工工艺一、预制梁制备构件砼在达到设计强度且下横梁达到设计安装强度后，立即落驳，运抵施工现场，水上由起重船吊装安装就位，陆上由汽车吊安装就位。
1、台座准备预制梁预制场地选择地基坚实，表面平整的场地，基底采取素土压实的方法处理，对有弹簧和相对软弱的地方，采用换填压实。
预制台座采用钢筋混凝土厚15cm，台座面混凝土要求平整、光滑，要求表面收水抹光，并覆盖养护，达到一定强度后方可进行梁的钢筋绑扎。
图1预制梁施工工艺流程图2、钢筋绑扎在绑扎钢筋前，对钢筋进场必须检验，经查验产品合格证等质量保证文件后，取样试验合格后方可使用。
钢筋在加工场下料，弯曲成型，运至现场进行绑扎。
在钢筋绑扎时，先将底层主筋和钢筋安放到位，特别注意弯起的位置，然后进行箍筋绑扎，要求每个节点均要绑扎铅丝，扎丝头弯向构件内。
为保证顶部外伸钢筋位置准确，先可临时绑扎几道架立钢筋。
3、模板施工模板采用定制的钢模板，面层模板采用3mm钢板，后设35×4mm扁钢加劲肋，背后设双拼[10槽钢直楞，间距1.0m，水平设上下二道[12槽钢夹条，在直楞位置设上下二道φ20mm的对拉螺栓，间距1.0cm，模板构造图详见图4－8，纵梁模板示意图。
4、混凝土浇筑模板安装完成后，监理工程师检查无误后，即可进行混凝土浇筑。
混凝土采用自拌混凝土，坍落度控制6～8cm，浇筑从尾端向前端进行，以30cm为一下灰层，斜面向前推进分层下灰，分层振捣，振捣采用50型振捣棒，插入间距为30cm范围内，要求不漏振不过振，对钢筋密集点要加强振捣，振捣棒可以斜面的插入，为避免出现松顶现象，采取二次复振的方法，复振时间根据气温情况，控制在0.5～1.0h，对面板的搁置面要求用铁板经过3～4次受水，并抹光。
浇筑完成后顶面立即覆盖无纺土工布进行养护，在混凝土终凝后，配备专人进行洒水养护，保持混凝土面的湿润，隔天后拆除侧模，要求土工布同时覆盖侧面。
5、纵梁预制的质量保证措施预制纵梁要求比较高，在制作过程中，要采取切实有效的措施，以提高构件预制质量，主要采取以下措施：a、加强原材料的质量控制，特别是要控制混凝土坍落度，要求控制在6～8cm，如果有可能则要求掺入早强型减水剂，在提高混凝土和易性的同时，减少水的用量。
