装配式建筑施工工艺流程实例图解

装配式建筑施工工艺流程实例详解（图文并茂）装配式建筑施工工艺流程工艺流程图解：1、安装外墙板(三明治夹心保温板)2、墙板连接件安装、板缝处理。

3、叠合梁安装4、内墙板安装。

5、柱、剪力墙钢筋绑扎。

6、电梯井道内模板安装。

7、剪力墙、柱模板安装。

8、墙、柱浇筑混凝土。

9、墙柱模板拆除、楼板支撑搭设、安装叠合式楼板。

10、吊装楼梯梯段。

11、工作面安装安全防护措施。

12、楼板拼缝处抗裂钢筋安装。

13、楼板内预埋管线安装、面层钢筋绑扎。

14、楼板混凝土浇筑。

15、进入上一层结构施工，拆除栏杆，吊装外墙板。

装配式建筑工艺与传统建筑工艺对比的5大优势：1、施工现场施工取消外架，取消了室内、外墙抹灰工序，钢筋由工厂统一配送，楼板底模取消，墙体塑料模板取代传统木模板，现场建筑垃圾可大幅减少。

装配式：传统式：2、PC构件在工厂预制，构件运输至施工现场后通过大型起重机械吊装就位。

操作工人只需进行扶板就位，临时固定等工作，大幅降低操作工人劳动强度。

装配式：传统式：3、门窗洞预留尺寸在工厂已完成，尺寸偏差完全可控。

室内门需预留的木砖、砼块在工厂也完成，定位精确，现场安装简单，安装质量易保证。

装配式：传统式：4、保温板夹在两层混凝土板之间，且每块墙板之间有有效的防火分隔，可以达到系统防火A级，避免大面积火灾隐患。

且保温效果好，保温层耐久性好，外墙为混凝土结构，防水抗渗效果好。

装配式：传统式：5、取消了内外粉刷，墙面均为混凝土墙面，有效避免开裂，空鼓、裂缝等墙体质量通病，同时平整度良好，可预先涂刷涂料或施工外饰面层或采用艺术混凝土作为饰面层，避免外饰面施工过程中的交叉污损风险。

装配式：传统式：。

装配式建筑施工工序流程图解析一、引言装配式建筑是一种新兴的建筑方式，它以工厂化生产和现场快速安装为特点，具有节约时间、减少浪费和提高质量等优势。

在装配式建筑项目中，施工工序的流程图解析对于确保施工顺利进行至关重要。

本文将深入探讨装配式建筑施工的工序流程图，并详细阐述每个环节的执行过程。

二、基础准备1. 地基处理：首先，需要对地基进行勘察和处理，确保其承载能力和稳定性。

根据设计要求进行土壤改良、桩基施工等，以确保地基符合建筑所需。

2. 基础预制：在地基处理完成后，进行基础构件的预制作业。

这包括预制柱、梁等构件的浇筑和养护。

同时，在预制过程中需要根据设计图纸安装固定钢筋和其他加固材料。

三、主体结构施工1. 组立墙板：将预制好的墙板依照设计要求进行分段运输至现场，并使用专用设备进行组立。

通过连接器件对墙板进行拼接，并且通过螺栓和焊接等方式固定墙板。

2. 安装梁和楼板：在墙体组立完成后，将预制好的梁和楼板运输至现场，然后使用起重设备进行安装。

根据设计要求，采用连接器件对梁和楼板与墙板进行连接。

3. 组装屋面系统：在主体结构完成后，进行屋面系统的组装工作。

首先，在墙体上设置合适的屋面架构，并且根据设计要求进行调整。

然后，将预制好的屋面板拼接安装，并加固固定。

四、配套设施安装1. 电气线路布置：在主体结构完成并经过验收之后，进行电气线路布置工作。

首先，在施工图纸指导下对电气管道进行敷设。

其次，根据设计要求安装开关、插座和灯具等电气设备。

2. 管道及设备安装：同时进行水暖管道及相关设备的安装工作。

依照设计图纸引导进行管道敷设工作，并根据需求配置相应的阀门、水槽等配套设施。

3. 室内装饰施工：在电气线路布置和管道安装完成后，开始室内装饰施工。

包括墙面装修、地板铺设、天花板安装等环节。

根据设计要求进行相应的材料购买和施工工作。

五、封闭工序1. 空调设备安装：在室内装饰完成后，进行空调设备的安装工作。

按照设计图纸确定合适的位置，配置适当的管道和电缆，并且根据需要进行连接和测试。

装配式建筑工程施工全过程图文教程建筑业可以堪称是最“古老”的行业。

然而，这个最古老的行业，如今的建造方式还是以现场浇筑为主，整个行业的科技含量和生产效率都非常低，远远不如制造业。

建筑业有没有可能用100年的时间实现从“手工”劳动到先进的“流水线”生产的跨越？有没有可能用50年的时间实现从“整体”家具到“拼装”家具的跨越？这是一代又一代建筑人的梦想，这个梦想在“装配式建筑”概念的提出之后，让我们看到了传统行业的新希望。

那么，装配式建筑是什么？装配式建筑到底是怎么生产的？现场又是怎么施工的？成本造价又如何？相比其他材料的优势在哪里？小编带大家一起来了解。

装配式建筑是什么乐高玩过没(见过也行)，我们可以把梁、板、柱、墙等事先做好的构件想象成一块块乐高积木，在施工现场只需把他们拼合在一起。

和搭乐高一样，装配式建筑将部分或所有构件在工厂预制完成，然后运到施工现场进行组装。

“组装”不只是“搭”，预制构件运到施工现场后，会进行钢筋混凝土的搭接和浇筑，所以拼装房安全得很。

所以，这种“产业化”、“工业化”的建筑在欧美及日本已经广泛采用。

世上没有无缘无故的爱，为啥这些发达资本主义国家都如此热衷装配式建筑呢？好处大大滴1.有利于提高施工质量装配式构件是在工厂里预制的，能最大限度地改善墙体开裂、渗漏等质量通病，并提高住宅整体安全等级、防火性和耐久性。

2.有利于加快工程进度效率即回报，装配式建筑比传统方式的进度快30%左右。

3.有利于提高建筑品质建筑业的玻尿酸，可使建筑产品长久不衰、永葆青春。

室内精装修工厂化以后，可实现在家收快递，即拆即装，又快又好。

4.有利于调节供给关系提高楼盘上市速度，减缓市场供给不足的现状，买房从此不用彻夜排队。

行业普及以后，可以降低建造成本，可有效的抑制房价。

5.有利于文明施工、安全管理传统作业现场有大量的工人，现在把大量工地作业移到工厂，现场只需留小部分工人就行啦，大大减少了现场安全事故发生率。

装配式建筑施工流程详细图解一、引言装配式建筑是一种快速、绿色和可持续的建筑方法，它利用预制构件和现场装配技术实现建筑的快速组装。

本文将详细介绍装配式建筑施工流程，并对其中涉及的各个环节进行图解说明。

二、基础施工阶段1. 场地准备：在开始施工前，首先需要对场地进行准备。

包括清理现场垃圾、测量标定等活动，确保施工区域平整且符合设计要求。

2. 基础施工：基础是任何建筑物的重要组成部分，对于装配式建筑来说也不例外。

基础施工包括挖掘基坑、布置钢筋骨架、浇注混凝土等步骤。

这些步骤必须按照设计要求严格执行，以确保整个建筑的稳定性和安全性。

三、模块制造阶段1. 设计与制造评审：在进入制造阶段之前，需要进行设计与制造评审。

由项目负责人和相关专业人员对设计方案和制造流程进行审查，并确保其符合要求。

2. 模块设计与制造：根据审查通过的设计方案，开始进行模块的设计和制造。

在这一阶段，需要制定详细的图纸和施工工艺，并进行构件的加工、组装等工作。

3. 质量检验：每个模块在完成后都需进行质量检验。

包括尺寸检测、强度测试、表面处理等。

只有通过了质量检验的模块才能进入下一环节。

四、现场安装阶段1. 运输与卸载：完成模块制造后，需要将它们运输到施工现场。

这通常采用专用运输工具，如大型卡车或起重机等。

到达施工现场后，必须进行安全而高效地卸载。

2. 模块拼装：在现场安装过程中，需要对各个模块进行拼装。

这通常需要专业人员使用特定的设备和技术来确保独立组件之间的准确连接，并且考虑到建筑整体结构的稳定性和安全性。

3. 管路与设备安装：除了建筑主体之外，还需要进行管路和设备的安装。

例如电气管道、水暖管道、空调系统等。

这些工作需要与模块拼装并行进行，确保各个系统的顺利运行。

4. 装饰与整修：在基础施工和模块制造阶段完成后，可以进行装饰和整修工作。

这包括墙面涂料、地面铺设、门窗安装等步骤。

装饰与整修不仅使建筑物更具美观性，也提高了居住舒适度。

五、验收与交付阶段1. 内部验收：在完成所有施工工作后，需要进行内部验收。

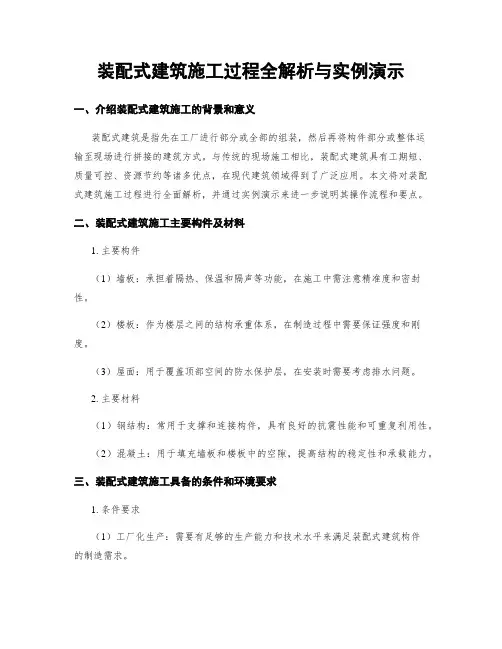

装配式建筑施工过程全解析与实例演示一、介绍装配式建筑施工的背景和意义装配式建筑是指先在工厂进行部分或全部的组装，然后再将构件部分或整体运输至现场进行拼接的建筑方式。

与传统的现场施工相比，装配式建筑具有工期短、质量可控、资源节约等诸多优点，在现代建筑领域得到了广泛应用。

本文将对装配式建筑施工过程进行全面解析，并通过实例演示来进一步说明其操作流程和要点。

二、装配式建筑施工主要构件及材料1. 主要构件（1）墙板：承担着隔热、保温和隔声等功能，在施工中需注意精准度和密封性。

（2）楼板：作为楼层之间的结构承重体系，在制造过程中需要保证强度和刚度。

（3）屋面：用于覆盖顶部空间的防水保护层，在安装时需要考虑排水问题。

2. 主要材料（1）钢结构：常用于支撑和连接构件，具有良好的抗震性能和可重复利用性。

（2）混凝土：用于填充墙板和楼板中的空隙，提高结构的稳定性和承载能力。

三、装配式建筑施工具备的条件和环境要求1. 条件要求（1）工厂化生产：需要有足够的生产能力和技术水平来满足装配式建筑构件的制造需求。

（2）资金投入：投资一定规模的设备和场地，实现装配式建筑施工所需资源和硬件支持。

2. 环境要求（1）场地选择：要选择平整、无积水、承载能力良好的地方作为装配式建筑施工基地。

（2）物流便捷：确保运输通道畅通，可以快速将构件从工厂运至施工现场。

四、装配式建筑施工过程详解1. 工厂制造环节（1）设计阶段：根据工程需求进行设计，包括总体方案、结构设计和材料选型等。

（2）构件制造：在工厂内按照设计图纸进行生产，并对每个构件进行质量检验。

2. 运输与吊装环节（1）运输准备：对运输车辆进行检查和维护，并确保装载和卸载过程中的安全。

（2）吊装操作：使用起重机将构件从运输车辆上吊装至指定位置，需要注意吊装顺序和稳定性。

3. 拼接与调整环节（1）拼接准备：根据设计要求，将构件进行拼接，并使用连接件进行固定。

（2）调整与验收：对每个构件的位置、水平度、垂直度等进行调整和检验，确保施工质量。

装配式建筑施工流程图示及解析一、引言装配式建筑，即预制构件厂进行生产后，将各个部件运送至现场，然后通过组装方式完成建筑的搭建。

而装配式建筑施工流程则是指在安装和拆解这些构件时所采取的步骤和方式。

本文将为您介绍一种常见的装配式建筑施工流程，并对其中的关键环节进行解析。

二、基础准备1. 地基处理：首先需要对施工地基进行处理，确保其能够承载整个建筑体系的重量。

包括土质分析、地基加固等。

2. 基础浇注：在地基处理完成后，需要进行基础浇注工作。

根据具体情况选择不同类型的基础形式，如浇注混凝土板或桩基等。

三、构件制造与运输1. 构件制造：预制构件厂根据设计图纸进行制造，包括梁、柱、墙板等。

在制造过程中要注意质量控制和标准化要求。

2. 构件运输：完成制造后，将构件通过专用车辆运输至施工现场。

运输过程中需注意保护构件的完整性，避免受损。

四、现场组装1. 基础安装：首先需要将构件吊装至基础上，并进行固定。

这一步骤是整个施工流程中的关键环节，要确保吊装设备稳定可靠。

2. 构件连接：通过螺栓、焊接等方式将构件进行连接，形成一个结构完整的建筑体系。

在连接过程中要注意施工顺序和精度控制。

3. 补充构件安装：除了主体构件外，还有一些补充构件需要安装，如楼梯、门窗等。

根据设计图纸和相关规范进行精确安装。

4. 管道布线：在主体构件安装完成后，需要对电力、给排水等系统管道进行布线和连接。

确保系统正常运行并符合安全标准。

五、内部收尾和外部包装1. 内部收尾：包括墙面处理、地面铺设、空调系统安装等。

内部收尾工作旨在提升室内舒适度和美观程度。

2. 外部包装：根据设计需求对建筑外立面进行处理，如涂料喷涂、石材贴面等。

同时还需考虑防水、保温等问题。

六、验收与交付1. 内部验收：对建筑的各项功能进行检查和测试，如照明系统、供水系统等。

确保符合设计要求和规范。

2. 外观验收：对建筑外立面进行视觉检查，确保外观质量达到预期效果。

3. 完工交付：经过内部和外观验收后，确认建筑已经达到交付标准，并正式移交给业主或使用方。
