整体式单向板楼盖结构课程设计

整体式单向板肋形楼盖设计The design of monolithic ribbed floor slab摘要钢筋混凝土现浇单向板肋梁楼盖是由板、次梁、主梁三部分组成，因此设计分别计算板、次梁、主梁的荷载作用以及承载力作用，并在符合设计规范要求的前提下，尽可能地使施工简单，达到最大经济效益进行配筋计算。

AbstractCast-in-place reinforced concrete one-way slab ribbed floor is composed of a plate,beam, girder is composed of three parts, therefore the design calculation of plate respectively, beam, beam loading effect and bearing capacity, and in accordance with design specifications and requirements of the premise, as far as possible to make the simple construction, achieve the maximum economic benefit calculation of reinforcing bars.一.设计资料某多层工业建筑楼盖平面如图（附图1）采用钢筋混凝土现浇单向板肋梁楼盖1楼层平面L1=18m L2=30m 墙体厚度：370mm板搁置长度：120mm 次梁搁置长度：240mm 主梁搁置长度：240mm2.建筑位于非地震区3.结构安全级别为Ⅱ级4.结构环境类别为一类5.建筑材料等级混凝土：梁、板C25钢筋：板中钢筋、梁中箍筋、构造钢筋Ⅰ级梁中受力筋Ⅱ级6.荷载：钢筋混凝土重力密度： 25kN/m3水磨石面层： 0.65kN/m2石灰砂浆抹面15mm： 17kN/m3楼面活荷载： 4kN/m2 / 6kN/m2（建议尺寸：柱=350mm×350mm）二.结构平面布置单向板肋形梁楼盖由板、次梁和主梁构成。

湖南农业大学东方科技学院课程设计说明书课程名称：《混凝土结构设计》课程设计题目名称：现浇单向板肋梁楼盖结构设计班级：2009级土木工程专业4班姓名：学号：指导教师：评定成绩：教师评语：指导老师签名：2011年月日现浇整体式单向板肋梁楼盖课程设计任务书1、设计资料（1）某工业用仓库，设计使用年限为50年，楼面使用活荷载为29kN/m。

（2）楼面面层为水磨石（底层20mm厚水泥砂浆，10mm厚面层），自重为2γ=，梁板天花用混合砂浆抹灰15mm。

0.65kN/m（3）材料选用a.混凝土强度等级采用C20、C25或C30。

b.钢筋采用受力纵筋HRB335或HRB400；其他钢筋均用HPB235。

（4）板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm。

（5）二楼楼面结构平面布置图如图所示（楼梯间在此平面外）。

（6）楼板厚度为80mm，次梁截面为200mm500mmb h⨯=⨯，主梁截面⨯=⨯（或400mm400mmb h⨯或⨯=⨯，柱的截面尺寸350mm350mm250mm700mmb h自定）。

2、设计内容和要求（1）板和次梁按考虑塑性内力重分布方法计算内力；主梁按弹性理论计算内力，并绘出弯矩包络图。

（2）绘制楼盖结构施工图1．楼面结构平面布置图（标注墙、柱定位轴线编号和梁、柱定位尺寸及构件编号）．（比例1：100～1：200）；2．板模板图及配筋平面图（标注板厚、板中钢筋的直径、间距、编号及其定位尺寸）（比例1：100～1：200）；3．次梁模板及配筋图（标注次梁截面尺寸及几何尺寸、钢筋的直径、根数、编号及其定位尺寸）（比例1：50，剖面图比例1：15～1：30）；4、梁材料图、模板图及配筋图（按同一比例绘出主梁的弯矩包络图、抵抗弯矩图、模板图及配筋图），（标注主梁截面尺寸及几何尺寸、钢筋的直径、根数、编号及其定位尺寸）；（比例1：50，剖面图比例1：15～1：30）；5．在图中标明有关设计说明，如混凝上强度等级、钢筋的种类、混凝土保护层厚度等。

整体式单向板肋梁楼盖结构设计班级：土木2012-03班姓名：***学号： ********教师：***某多层工厂建筑平面尺寸为30×21米，采用多层砖混结构，内框架承重体系，外墙厚370mm。

对其做如下柱网布置。

柱截面尺寸为400×400mm。

图1（一）设计资料1.楼面做法20mm水磨石面层；钢筋混凝土现浇板；15mm板底粉刷。

2.楼面活荷载楼面均布活荷载标准值：6.0kN/m2。

3.材料混凝土强度等级为C30；主梁、次梁、受力主筋采用HRB335，HRB400级，板及梁内其他钢筋采用HPB300级。

（二） 楼面梁格布置及截面尺寸1.梁格布置梁格的布置入图2所示。

主梁跨度为7m,次梁的跨度为6m ，板的边跨和中跨分别为2.33m 和2.34m 。

主梁沿横向布置，每跨主梁均承受两个次梁传来的集中力，梁的弯矩图较平缓，对梁工作有利。

图2 2.截面尺寸 (1)板：mm l h 75.6140247040==>,可取板厚为80mm 。

(2)次梁：截面高400~3336000)151~181()151~181(=⨯==l h mm ，取截面高h=500mm ，截面宽b=200mm 。

（3）主梁：截面高926~5297410)81~141()81~141(=⨯==l h mm ，取截面高h=600mm,截面宽b=300mm 。

（三）板的设计按考虑内力重分布方法进行。

1.荷载计算荷载计算见表1。

表1 荷载计算永久荷载分项系数2.1=γG ，楼面均布荷载标准值大于4.0kN/m 2,故其荷载分项系数3.1=γQ 。

则板上永久荷载设计值 2k 24.32.17.2g m N =⨯=活荷载设计值 2k 8.73.10.6q m N =⨯=板上总荷载设计值 2k 04.118.724.3q g m N =+=+2.设计简图此时3564.22<=<l y x ，宜按双向板设计，依规范可按单向板计算设计，之后在长边方向布置足够的构造钢筋。

单向板肋楼盖课程设计一、课程目标知识目标：1. 学生能理解单向板肋楼盖的结构特点，掌握其设计原理和计算方法。

2. 学生能掌握单向板肋楼盖施工图的识图与绘制，了解相关工程标准和规范。

3. 学生了解单向板肋楼盖在实际工程中的应用，掌握其优缺点及适用范围。

技能目标：1. 学生能够运用所学知识，独立完成单向板肋楼盖的设计计算。

2. 学生能够熟练操作相关绘图软件，完成单向板肋楼盖施工图的绘制。

3. 学生能够运用单向板肋楼盖的设计原理，解决实际工程问题。

情感态度价值观目标：1. 学生通过学习单向板肋楼盖的设计，培养严谨的科学态度和良好的工程意识。

2. 学生在团队协作中，提高沟通与协作能力，培养合作精神。

3. 学生关注建筑行业的发展，树立环保、节能、可持续发展的观念。

本课程针对高年级土木工程专业学生，结合学科特点和学生实际，注重理论知识与实践操作的结合。

通过本课程的学习，使学生具备单向板肋楼盖设计的基本能力，为将来从事相关工作打下坚实基础。

同时，课程注重培养学生的团队协作和工程意识，提高学生的综合素质。

课程目标具体、可衡量，便于教学设计和评估。

二、教学内容1. 单向板肋楼盖结构概述：介绍单向板肋楼盖的定义、结构特点、分类及适用范围，让学生对单向板肋楼盖有整体的认识。

教材章节：第二章 楼盖与屋盖结构2. 单向板肋楼盖设计原理：讲解单向板肋楼盖的设计方法、计算步骤和设计要点，使学生掌握单向板肋楼盖设计的基本原理。

教材章节：第三章 楼盖设计计算3. 单向板肋楼盖施工图绘制：介绍施工图的绘制方法、符号及标准，让学生学会阅读和绘制单向板肋楼盖施工图。

教材章节：第五章 建筑施工图4. 单向板肋楼盖工程案例：分析实际工程案例，让学生了解单向板肋楼盖在实际工程中的应用，提高学生解决实际问题的能力。

教材章节：第八章 工程案例分析5. 单向板肋楼盖设计软件应用：讲解相关设计软件的使用方法，培养学生运用软件进行单向板肋楼盖设计的能力。

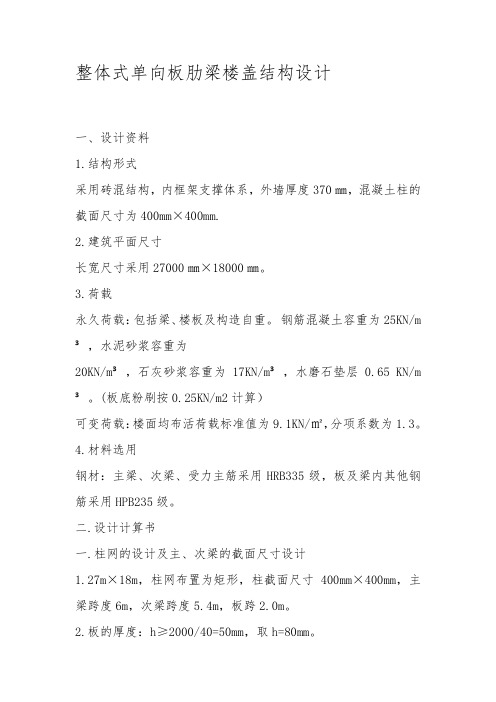

整体式单向板肋梁楼盖结构设计一、设计资料1.结构形式采用砖混结构，内框架支撑体系，外墙厚度370㎜，混凝土柱的截面尺寸为400mm×400mm.2.建筑平面尺寸长宽尺寸采用27000㎜×18000㎜。

3.荷载永久荷载：包括梁、楼板及构造自重。

钢筋混凝土容重为25KN/m ³，水泥砂浆容重为20KN/m³，石灰砂浆容重为17KN/m³，水磨石垫层0.65 KN/m³。

(板底粉刷按0.25KN/m2计算）可变荷载：楼面均布活荷载标准值为9.1KN/㎡，分项系数为1.3。

4.材料选用钢材：主梁、次梁、受力主筋采用HRB335级，板及梁内其他钢筋采用HPB235级。

二.设计计算书一.柱网的设计及主、次梁的截面尺寸设计1.27m×18m，柱网布置为矩形，柱截面尺寸400mm×400mm，主梁跨度6m，次梁跨度5.4m，板跨2.0m。

2.板的厚度：h≥2000/40=50mm，取h=80mm。

3.次梁的截面尺寸：h=(11~)×5100=(285—425)mm，取h=500mm，b=（1123~）×500=（250—167）mm，取b=250mm.4.主梁尺寸:h=（81121~）×6000=(430—750)mm，取h=700mm.b=（1123~）×700=（233—480）mm,取b=350mm.三、板的设计板的跨度简图1.取1m宽的板带作为单元体边跨：01n1a80L=L+ =(2000-120-125)+=1795mm22中跨：02n2L=L=2000-250=1750mm跨差=179517501750=2.6%＜10% 故可按照等跨为无跨处理，画出计算见图如下：2.荷载计算：取1m宽板带为计算单元a.恒荷载：水磨石：0.65KN/㎡钢筋：25×0.08=2.0KN/㎡底面粉刷：0.25KN/㎡∴k g =0.65+2.0+0.25=2.9 KN/㎡ 又分项系数 1.2=g γ∴21.2 2.9 3.48kN/m g k g g γ=⨯=⨯=b.活荷载：可变荷载qk=9.1KN/㎡ 分项系数 1.3=q γ∴2/83.111.93.1m kN q q kg =⨯=⨯=γ板上总荷载：g+q=3.48+11.83=15.31 KN/㎡3.板的计算计算简图和荷载分布4.内力计算M1=111()l q g 201+=111×15.31×1.795²=4.484 KN/m MB=-111()l q g 202+=111×15.31×1.795²=-4.484 KN/mM2=161()l q g 202+=161×15.31×1.75²=2.930KN/mMC=-141()l q g 202+=-141×15.31×1.75²=-3.349 KN/m5.配筋计算板厚=80mm 保护层厚度=20mm h o=h-20=80-20=60mm取混凝土标号为C25 fc=11.9N/mm2取HPB235级钢筋fy=210 N/mm2轴线②—⑤,A1—C2之间的板带，其四周均和梁整体浇注，故这些板中间跨度及中间的弯矩可以折减20%,但边跨及第一跨内力支座处的弯矩不可折减。

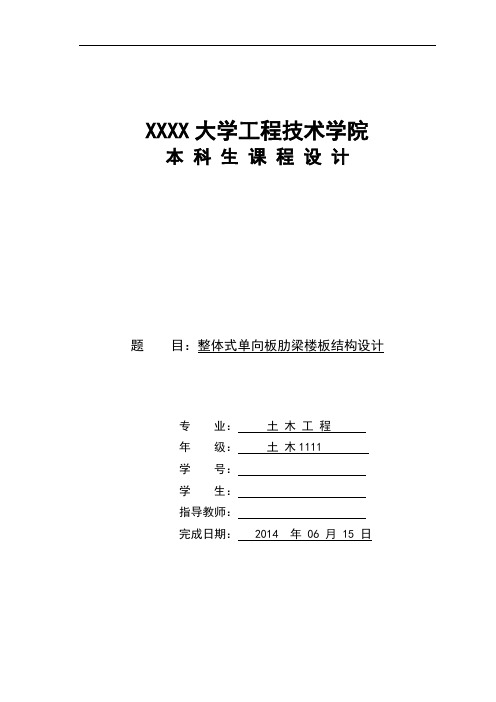

XXXX大学工程技术学院本科生课程设计题目：整体式单向板肋梁楼板结构设计专业：土木工程年级：土木1111学号：学生：指导教师：完成日期： 2014 年 06 月 15 日内容摘要按结构形式，楼盖可分为单向板肋梁楼盖、双向板肋梁楼盖、井式楼盖、密肋楼盖和无梁楼盖（又称板柱结构）。

本文以整体式单向板肋梁楼板结构设计为研究方向，以混凝土结构的相关理论为依据，结合现场施工工艺，对混凝土结构的应用现状及发展前景进行阐述，并根据设计题目给出的整体式单向板肋梁楼盖设计实例对结构平面进行计算并做出初步设计图，然后对结构的板、次梁、主梁进行合理化分析、设计。

最后，详细深入的分析了混凝土结构的施工常见问题与质量通病，并结合混凝土结构施工中常见的质量通病问题及工程实例经验，全面的阐述了有关质量问题的解决方法。

关键词：混凝土结构；截面有效高度；配筋计算；建筑施工质量目录内容摘要 (I)引言 (1)1 混凝土结构的应用及前景 (2)1.1 混凝土结构应用现状 (2)1.2 混凝土结构的发展前景 (2)2 整体式单向板肋梁楼盖设计实例 (3)2.1 基本设计资料 (3)2.2 结构平面布置，板、次梁、主梁截面尺寸选定 (4)2.3 板的设计 (5)2.4 次梁的设计 (7)2.5 主梁的设计 (10)3 混凝土结构施工中常见的质量通病 (16)3.1 混凝土结构质量的重要性 (16)3.2 常见的建筑施工质量通病 (16)参考文献 (19)引言近年来，我国在混凝土基本理论与设计方法、结构可靠度和荷载分析、工业化建筑体系、结构抗震与有限元分析方法以及现代化测试技术等方面的研究也取得了很多新的成果，某些方面已达到或接近国际先进水平。

混凝土结构的设计和研究向更完善更科学的方向发展。

随着科技的发展和社会的进步，新型混凝土结构也处于进一步开发和完善阶段。

钢筋混凝土肋梁楼盖是混凝土结构常用的构件类型。

混凝土楼盖按施工方法可分为现浇整体式、装配式和装配整体式楼盖。

现浇整体式单向板肋梁楼盖课程设计一、 设计资料（1）某工业用仓库，设计使用年限为50年，楼面使用活荷载为25/KN m 。

（2）楼面面层为水磨石（底层厚水泥砂浆，厚面层），自重为，梁板天花用混合砂浆抹灰。

（3）材料选用a .混凝土强度等级采用。

b .钢筋采用受力纵筋HRB335或HRB400；其他受力钢筋均用HPB235。

（4）板伸入墙内，次梁伸入墙内，主梁伸入墙内。

（5）二楼楼面结构平面布置图如图所示（楼梯间在此平面外）。

（6）楼板厚度为，次梁截面为，主梁截面，柱的截面尺寸是。

二、楼盖结构平面布置及截面尺寸确定主梁沿横向布置，次梁按纵向布置。

主梁的跨度6.0m ,次梁的跨度6.0m ,主梁每跨内布置两根次梁，板的跨度为2.0m ,，其值>2但是<3 ，宜按双向板设计，按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋。

按单向板设计。

按高跨比条件，要求板的厚度h ≥ 2000×1/ 40 = 50mm ，对工业建筑的楼盖板， 要求h ≥ 80mm ，取板厚h = 80mm 。

次梁的截面高度要求h=,h 取值为450 ，截面宽度取为b=200mm主梁的截面高度要求h=,取h=650mm,取b=250mm 。

楼面的结构平面布置图见下图：梁板结构平面布置三、板的设计——按考虑塑性内力重分布设计 （1）荷载荷载的计算过程见下：恒载标准值：底层20mm 厚水泥砂浆，10mm 厚面层：20.65/KN m γ=15mm 混合砂浆抹灰：320.01517/0.255/m KN m KN m ⨯=80mm 钢筋混凝土板：320.0825/2/m KN m KN m ⨯=22.905/k g KN m = 恒载设计值：g=21.22.905/3.49/KN m KN m ⨯= 活载设计值：q=21.35/ 6.5/KN m KN m ⨯=合计：9.99/10/g q KN m KN m +=≈（2）内力计算计算跨度边跨： 20.120.10.04 1.822n hl m m m m m +=--+= 20.120.10.06 1.84 1.822n al m m m m m m +=--+=>取0 1.82l m =中间跨: 020.2 1.8l m m m =-=计算跨度差： (1.82 1.8)/1.8 1.1%10%-=<说明可按等跨连续板计算内力（为简化计算起见，统一取0 1.82l m =）。

《整体式单向板肋梁楼盖设计》课程设计主题：《钢筋混凝土结构》课程设计辅导资料内容：概述混凝土梁板结构主要是由板和梁组成的结构体系，其支承结构体系可为柱或墙体。

它是工业与民用房屋楼盖、屋盖、楼梯及雨篷等广泛采用的结构形式。

此外，它还应用于基础结构（肋梁式筏板基础）、桥梁结构及水工结构等。

因此，研究混凝土梁板结构的设计原理及其构造要求具有普遍意义。

混凝土整体式梁板结构中，若有梁有板称为梁板结构，以此种梁板结构作楼盖时亦称肋梁楼盖（a）。

若有板无梁则称为无梁楼盖或板柱结构（b）。

肋梁楼盖b ）无梁楼这里我们做的课程设计涉及肋梁楼盖。

基本概念阐述：单向板和双向板的概念单向板——荷载由短向板带承受的四边支承板称为单向板，由单向板组成的梁板结构称为单向板梁板结构。

双向板——荷载由两个方向板带共同承受的四边支承板称为双向板。

由双向板组成的梁板结构称为双向板梁板结构。

《规范》规定：当，按单向板计算（荷载主要沿短边方向传递，可忽略荷载沿长边方向21/3l l ≥的传递）；当，按双向板计算（荷载沿长边方向的传递不可忽略）。

21/2l l ≤当时，宜按双向板计算212/3l l <<这里我们做的课程设计涉及单向板。

整体式单向板肋形楼盖课程设计具体内容楼盖设计的步骤：1) 结构布置：确定柱网尺寸，梁格间距。

2) 结构计算：确定计算简图，内力分析及组合，配筋计算。

3) 绘制施工图。

一、单向板肋形楼盖的结构布置单向板肋形楼盖由单向板、次梁和主梁组成。

*单向板肋梁楼盖结构平面布置方案主梁横向布置，次梁纵向布置（图1.3a ）；主梁纵向布置，次梁横向布置（图1.3b）；只布置次梁，不布置主梁（图1.3c）。

*楼盖结构平面布置时应注意的问题梁格布置应力求简单、规整，梁梁贯通，板厚及梁截面尺寸尽可能一致。

要考虑美观的要求，还要考虑尽量使计算方便。

柱网不宜过大，构件的跨度太大或太小均不经济，应控制在合理跨度范围内。

通常板的跨度1.7～2.7m，不宜超过3m；次梁的跨度取4～6m；主梁的跨度取5～8m 。

混凝土结构设计课程设计–整体式单向板肋梁楼盖1. 课程设计概述本次课程设计的任务是设计一个混凝土结构的整体式单向板肋梁楼盖。

该楼盖包括两个部分：一层地面的停车场和上方的公寓。

整个楼盖跨度较大，需要考虑选用何种材料和结构形式。

设计任务涉及到多方面的知识，包括荷载计算、结构形式的选择、截面设计等内容。

2. 设计荷载设计荷载是指在设计结构时需要承载的外部荷载，也是本次课程设计的重点之一。

荷载的计算需要考虑多种因素，包括自重、雪荷载、风荷载、人员活载和车辆荷载等。

在本次设计中，我们假设设计地区为中国南方地区，按照国家标准《建筑结构荷载标准》(GB50009-2012)中的规定进行荷载计算。

设计荷载的详细计算过程在此不作过多赘述。

3. 结构形式的选择在本次课程设计中我们选用整体式单向板肋梁结构。

这种结构形式具有结构高度低、选用方便等特点，适用于跨度较大的建筑物。

在选定结构形式之后，我们需要进行截面设计，以确保结构的强度、刚度和稳定性。

4. 截面设计整体式单向板肋梁结构的截面设计涉及到板、肋、梁的尺寸和配筋参数等内容。

在本设计中，为了实现截面的合理设计，我们采用了软件进行结构分析和计算，最终输出设计结果。

具体的设计细节和流程如下。

4.1. 整体式单向板设计板是整体式单向板肋梁结构中的主要构件之一，其设计需要考虑荷载、结构高度等因素。

在本设计中，板厚度选用10cm，混凝土等级为C30，钢筋混凝土板配筋率为0.5%。

4.2. 肋设计肋的设计主要考虑肋高度和肋跨度两个因素。

在本设计中，肋高度选用25cm，肋跨度选用4m。

钢筋混凝土肋配筋率为1.5%。

4.3. 梁设计梁是整体式单向板肋梁结构中的次要构件，其设计主要考虑梁高度和梁跨度。

在本设计中，梁高度选用40cm，梁跨度选用7m。

梁采用双筋矩形截面设计，钢筋混凝土梁配筋率为2%。

5. 梁柱节点设计梁柱节点是指梁与柱之间连接的部分，其设计需要考虑梁、柱的受力情况。

本设计中采用钢筋混凝土柱，柱径选用45cm，钢筋混凝土柱配筋率为2%。

单向板楼盖设计课程设计一、课程目标知识目标：1. 让学生掌握单向板楼盖的基本结构原理，理解其力学特性及在设计中的应用。

2. 使学生了解单向板楼盖施工图的基本表示方法，能够识别并解读相关工程图纸。

3. 帮助学生掌握单向板楼盖设计中涉及的材料选择、荷载分析、内力计算等基本知识。

技能目标：1. 培养学生运用相关设计规范和工程手册进行单向板楼盖设计的实际操作能力。

2. 提高学生运用计算机辅助设计软件（如CAD）绘制单向板楼盖施工图的能力。

3. 培养学生分析工程案例，解决实际工程问题的能力。

情感态度价值观目标：1. 培养学生严谨、负责的工作态度，注重工程设计中的细节和规范。

2. 激发学生对土木工程专业的兴趣，提高其对工程设计的热情。

3. 培养学生的团队协作意识，使其在工程设计过程中学会沟通、分享和合作。

本课程针对高年级土木工程专业学生，结合课程性质、学生特点和教学要求，明确以上课程目标。

通过本课程的学习，学生将能够具备单向板楼盖设计的基本知识和技能，为今后的工程实践打下坚实基础。

同时，课程注重培养学生的职业素养和团队协作能力，使其成为具有较高综合素质的土木工程人才。

二、教学内容1. 单向板楼盖结构原理：讲解单向板楼盖的基本构成、力学模型及受力特点，结合教材第3章相关内容，让学生深入理解单向板楼盖的工作原理。

2. 材料与荷载：介绍单向板楼盖设计中常用的建筑材料及选择原则，分析各类荷载的特点及计算方法，参考教材第4章内容，为学生提供实际设计中的参考依据。

3. 内力计算与配筋设计：详细讲解单向板楼盖的内力计算方法，包括弯矩、剪力、挠度等，并教授配筋设计的原则及步骤，依据教材第5章内容，使学生掌握设计过程。

4. 施工图绘制：教授单向板楼盖施工图的绘制方法，结合教材第6章内容，培养学生运用CAD等软件绘制施工图的能力。

5. 设计案例分析与讨论：选取典型单向板楼盖设计案例，组织学生进行讨论分析，结合教材第7章内容，提高学生解决实际工程问题的能力。
