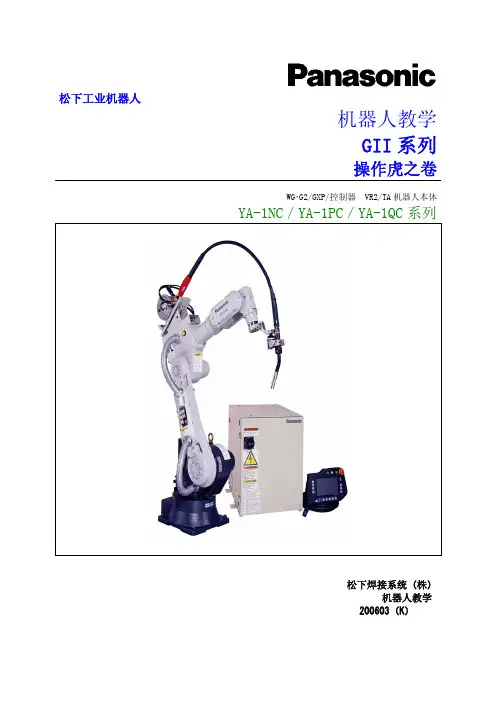

松下工业机器人机器人教学GII 系列操作虎之卷WG ･G2/GXP/控制器 VR2/TA 机器人本体YA-1NC／YA-1PC／YA-1QC 系列松下焊接系统（株）机器人教学200603（K）－ 目 录－①示教器说明1・各种功能键的说明2・正确手持示教器图解３・ID输入４② 手动操作・操作方法５・连续移动和微动６－７・微动量的设定７・暂停・紧急停止７③ 示教（如何新建程序）・示教和移动速度８・如何进入示教模式・如何登录示教点９・登录示教点及窗口界面１０・退出示教１１・示教时的用户功能键・ 『手腕插补CL』 １１・示教的详细设定１２・示教时的扩展设定内容１２④ 文件(程序)的确认・修改(跟踪 )・继续示教时１３・从文件中选择时１４・退出文件确认・修改・ 『文件的排序』 １５・跟踪时的作业内容(添加・修改・删除) １６－１７ ・退出跟踪・返回窗口界面１８・跟踪的速度１８⑤ 圆弧的示教・圆弧插补(正确的示教方法・错误的示教方法・删除) １９⑥ 摆动的示教・示教方法２０－２１ ・摆动类型・跟踪前进后退动作２２・摆动的删除・没有完全删除时的动作・计时器２３・摆动的限制２３⑦ 焊接区间的定义・焊接开始点・中间点・结束点的命令（焊接区间内改焊接规范） ２４⑧ 编辑・文件(程序)的读出和结束２５・光标移动的注意点２６・命令的修改（ＡＲＣ－ＳＥＴ，ＡＲＣ－ＯＮ）・命令的删除２７・命令的追加（输出ＯＮ，ＯＦＦ，输入等待） ２８・命令的追加（等待时间），修改（等待时间） ２９・窗口内数值的修改３０・用ＭＤＩ操作修正位置３０・示教点的排列・替换（包括焊接规范/速度等全部替换） ３１⑨ 运行・启动方式・焊丝点动／检气・运行的限制３２运行及运行中的修改３３⑩ 追加+α的说明目录３４.α1-1启动方式（设定） ３５ α1-2启动方式（输入分配） ３６ α1-3启动信号时机和连接端子３７ α1-4主程序启动方式３８ α2 登录待机位置和读出文件３９ α3 标签（注释）的粘贴４０ α4 文件编辑功能（剪切/复制／粘贴） ４１ α5 以前机器job启动方式的继承 4 2①示教器的说明１．各种功能键的说明（－）上（＋）右转换键 左转换键 安全开关ＴＰ正面ＴＰ背面２．正确手持示教器图解（将示教电缆缠在手臂上可以拿得更稳、更安全）３．ＩＤ输入●ＩＤ输入（发货时已设定为自动登录）・＜ＩＤ输入界面＞※没有出现ＩＤ输入界面时・在设定窗口 | 输入用户ID 「ｒｏｂｏｔ」（半角英文小写字母 （可以从参考中选择）・在设定窗口 | 输入登录密码 「００００」（半角数字）◎标准设定 （系统管理员级别）用户ＩＤ ｒｏｂｏｔ 密码 ００００输入错误时可使用 ＢＳ(退格键)【自动登录的设定】设定 → 管理工具 → 用户管理→ 自动登录 界面内设定自动登录 （选择自动登录有效）设定ＩＤ设定管理工具用户管理自动登录【界面内设定】自动登录 有效 无效直角方向移动焊枪端部固定机器人运行工具标准运动工具中心（任选）移动时推荐变化角度时推荐切换坐标2)机器人移动①一边按着坐标系图标一边转动拨动按钮低速移动时 中速移动时 高速移动时＊ 根据拨动按钮的转动量使运行速度改变 （ＭＡＸ15ｍ）②or or＊ ［+／-］键与界面右上方的“高”、“中”、“低” 的速度相对应（限制速度以下）速度的值在More 菜单的示教设定界面上进行设定3)个微动量个微动量＋直角 Ｔ・Ｐ显示直角 ＋＋・－键 运行标准速度 高 30ｍ（限制15ｍ） 中 10ｍ（10ｍ速度） 低 3ｍ（3ｍ速度）※３ ※３※１※２※１※２【示教详细设定】 与Ｐ12相同微动移动量 ０．０１mm ～９．９９mm５．微动量设定 1)2) 3)4)※４5)６．暂停 动作暂停后 ※７可以重启７．紧急停止 ※８将伺服电源关闭，动作安全停止 伺服打开后，可以重启、运行＊在操作中 ＯＫ + 和是相同的操作。
01焊接机器人概述Chapter定义与发展历程定义发展历程焊接机器人分类及特点分类特点市场需求与行业应用市场需求行业应用02焊接机器人结构与工作原理Chapter机械臂构成运动控制方式传动系统030201机械臂结构与运动控制01020304检测机械臂各关节的位置和角度，为控制系统提供实时反馈。
位置传感器监测机械臂的运动速度，确保焊接过程中的稳定性和一致性。
速度传感器检测焊接过程中的力变化，实现恒力控制或自适应调整焊接参数。
力传感器监测焊接区域的温度变化，防止过热或温度不足对焊接质量的影响。
温度传感器传感器类型及作用控制系统组成与功能控制器人机交互界面通讯模块软件系统03焊接机器人操作方法与技巧Chapter操作界面介绍及使用说明主界面功能概述包括文件管理、系统设置、焊接参数设置等。
界面布局与图标识别详细解释各功能区域及图标含义，方便用户快速上手。
操作步骤演示通过图文结合的方式，展示从开机到焊接完成的整个操作流程。
编程方法与技巧分享编程语言介绍编程实例解析高级编程技巧探讨安全防护措施及注意事项安全操作规程安全防护装置介绍强调在操作焊接机器人时必须遵守的安全规程和注意事项。
应急处理措施04焊接机器人应用案例分析Chapter零部件生产在汽车零部件生产过程中，焊接机器人可实现自动化生产，降低人工成本和废品率。
车身焊接焊接机器人可高效、精准地完成车身各部件的焊接任务，提高生产效率和产品质量。
柔性生产线焊接机器人可与传送带、夹具等自动化设备配合使用，构建柔性生产线，适应多品种、小批量生产需求。
汽车制造行业应用案例航空航天领域应用案例飞机机身焊接01发动机部件焊接02航空航天材料焊接03其他行业应用案例轨道交通在轨道交通车辆制造过程中，焊接机器人可应用于车厢、车架等部件的焊接。
船舶制造焊接机器人可应用于船舶大型结构件的焊接，提高生产效率和焊接质量。
石油化工在石油化工领域，焊接机器人可实现对管道、阀门等设备的自动化焊接，降低人工成本和安全隐患。
发那科机器人焊接系统操作培训课程机器人焊接系统操作培训课程POWERWAVE 455R/M 和355.I 操作概述1. POWERWAVE - 描述1.1 逆变电源-基于高性能的带脉冲功能的数字焊接电源- 它的独特地与送丝机的联接，为系统提供了同步操作;它有能力在复杂的、高速信号波形控制下形成连续的、精确的焊接电弧。
Powerwave 提供优秀的、代表目前技术发展水平的焊接能量的控制，可将飞溅和烟气控制在最小的范围内。
1.2 所有不同的焊接工艺的程序，在出厂时就被编译并记存在焊机内，当操作员输入某一个焊接工艺以后，焊机就会自动地执行这个焊接工艺的程序。
1.3 此焊机具有以下焊接工艺:GMAW- 具有或不具有脉冲FCAWSTT (仅在455R/M中具有此功能)1.4 Powerwave 允许在CV模式下设置实际焊接电压。
1.5 在GMAW-CV 模式中，WFS 和电压可以独立地被设置，此时Powerwave 如同其它通用的焊接电源。
1.6 Powerwave 通过调整"Trim"，对具有脉冲的焊接工艺来调整焊接电压。
1.7 用于机器人的PowerWave与半自动和手工焊的PowerWave 比较，区别在於使用了一些不同的硬件和软件.例如,不能用Robotic PowerWave 进行焊条焊接。
1.8 在出厂前已为PowerWave与机器人的准确通信连接进行过校准。
2. 连接2.1 输入电源：455R；在焊机后方，卸下屏板,连接输入电源电缆，调整电压的接头，出厂时被设置在440 - 460VAC处。
355i；没有电源开关，电源通过一个机器人控制台内的断路开关进到355i，当断路开关打开，电源被接通到355i。
2.2 焊接电缆、正极和负极，前面板。
正极性; 大多被使用于GMAW 和STT的焊接工艺，正极螺柱连接到焊丝; 负极螺柱连接到工件。
负极性；主要被使用在某些FCAW的焊接工艺，正极螺柱连接到工件，负极螺柱连接到焊丝。
