倒勾處理(滑塊)一‧斜撐銷塊的動作原理及設計要點是利用成型機的開模動作，使斜撐梢與滑塊產生相對運動趨勢，使滑塊沿開模方向及水平方向的兩種運動形式，使之脫離倒勾。
如下圖所示：上圖中：β=α+2°～3°(防止合模產生干涉以及開模減少磨擦)α≦25°(α為斜撐銷傾斜角度)L=1.5D (L為配合長度)S=T+2～3mm(S為滑塊需要水平運動距離；T為成品倒勾)S=L1*tgα-δ/cosα(δ為斜撐梢與滑塊間的間隙,一般為0.5MM；L1為斜撐梢在滑塊內的垂直距離)二‧斜撐梢鎖緊方式及使用場合簡圖說明適宜用在模板較薄且上固定板與母模板不分開的情況下配合面較長，穩定較好適宜用在模板厚、模具空間大的情況下且兩板模、三板模均可使用配合面L≧1.5D(D為斜撐銷直徑)穩定性較好適宜用在模板較厚的情況下且兩板模、三板板均可使用，配合面L≧1.5D(D為斜撐銷直徑)穩定性不好適宜用在模板較薄且上固定板與母模板可分開的情況下配合面較長，穩定較好三‧拔塊動作原理及設計要點是利用成型機的開模動作，使拔塊與滑塊產生相對運動趨勢，撥動面B撥動滑塊使滑塊沿開模方向及水平方向的兩種運動形式，使之脫離倒勾。
如下圖所示：上圖中：β=α≦25°(α為拔塊傾斜角度)H1≧1.5W (H1為配合長度)S=T+2～3mm(S為滑塊需要水平運動距離；T為成品倒勾)S=H*tgα-δ/cosα(δ為斜撐梢與滑塊間的間隙,一般為0.5MM；H為拔塊在滑塊內的垂直距離)C為止動面，所以撥塊形式一般不須裝止動塊。
(不能有間隙)四‧滑塊的鎖緊及定位方式由于制品在成型機注射時產生很大的壓力,為防止滑塊與活動芯在受到壓力而位移,從而會影響成品的尺寸及外觀(如跑毛邊),因此滑塊應采用鎖緊定位，通常稱此機構為止動塊或后跟塊。
(撥塊一般不需加后跟塊)常見的鎖緊方式如下圖：(超連接到標準件)簡圖說明簡圖說明滑塊采用鑲拼式鎖緊方式,通常可用標準件.可查標準零件表,結構強度好.適用于鎖緊力較大的場合.采用嵌入式鎖緊方式,適用于較寬的滑塊滑塊采用整體式鎖緊方式,結構剛性好但加工困難脫模距小適用于小型模具.采用嵌入式鎖緊方式適用于較寬的滑塊.采用拔動兼止動穩定性較差,一般用在滑塊空間較小的情況下采用鑲式鎖緊方式,剛性較好一般適用于空間較大的場合.五.滑塊的定位方式滑塊在開模過程中要運動一定距離,因此,要使滑塊能夠安全回位,必須給滑塊安裝定位裝置,且定位裝置必須靈活可靠,保證滑塊在原位不動,但特殊情況下可不采用定位裝置,如左右側跑滑塊,但為了安全起見,仍然要裝定位裝置.常見的定位裝置如下：簡圖說明利用彈簧螺釘定位,彈簧強度為滑塊重量的1.5~2倍,常用于向上和側向抽芯.利用彈簧鋼球定位,一般滑塊較小的場合下,用于側向抽芯.利用彈簧螺釘和擋板定位,彈簧強度為滑塊重量的1.5~2倍,適用于向上和側向抽芯利用彈簧擋板定位,彈簧的強度為滑塊重量的1.5~2倍,適用于滑塊較大,向上和側向抽芯.六‧滑塊入子的連接方式滑塊頭部入子的連接方式由成品決定，不同的成品對滑塊入子的連接方式可能不同，具體入子的連接方式大致如下:簡圖說明滑塊采用整體式結構，一般適用于型芯較大,強度較好的場合。
塑胶模具设计之修模方法试模中常见问题解决问题的方法与顺序主浇道粘模 1拋光主浇道→2喷嘴与模具中心重合→3降低模具温度4缩短注射时间→5增加冷却时间→6检查喷嘴加热圈→ 7拋光模具表面→8检查材料是否污染塑件脱模困难 1降低注射压力→2缩短注射时间→3增加冷却时间→4降低模具温度→5拋光模具表面→6增大脱模斜度→7减小镶块处间隙尺寸稳定性差 1改变料筒温度→2增加注射时间→3增大注射压力→4改变螺杆背压→5升高模具温度→6降低模具温度→7调节供料量→8减小回料比例表面波纹 1调节供料量→2升高模具温度→3增加注射时间→4增大注射压力→5提高物料温度→6增大注射速度→7增加浇道与浇口的尺寸塑件翘曲和变形1降低模具→2降低物料温度→3增加冷却时间→4降低注射速度→5降低注射压力→6增加螺杆背压→7缩短注射时间塑件脱皮分层 1检查塑料种类和级别→2检查材料是否污染→3升高模具温度→4物料干燥处理→5提高物料温度→6降低注射速度→7缩短浇口长度→8减小注射压力→9改变浇口位置→10采用大孔喷嘴银丝斑纹1降低物料温度→2物料干燥处理→3增大注射压力→4增大浇口尺寸→5检查塑料的种类和级别→6检查塑料是否污染表面光泽差 1物料干燥处理→2检查材料是否污染→3提高物料温度→4增大注射压力→5升高模具温度→6拋光模具表面→7增大浇道与浇口的尺寸凹痕 1调节供料量→2增大注射压力→3增加注射时间→4降低物料速度→5降低模具温度→6增加排气孔→7增大浇道与浇口尺寸→8缩短浇道长度→9改变浇口位置→10降低注射压力→11增大螺杆背压气泡 1物料干燥处理→2降低物料温度→3增大注射压力→4增加注射时间→5升高模具温度→6降低注射速度→7增大螺杆背压塑料充填不足1调节供料量→2增大注射压力→3增加冷却时间→4升高模具温度→5增加注射速度→6增加排气孔→7增大浇道与浇口尺寸→8增加冷却时间→9缩短浇道长度→10增加注射时间→11检查喷嘴是否堵塞塑件溢边 1降低注射压力→2增大锁模力→3降低注射速度→4降低物料温度→5降低模具温度→6重新校正分型面→7降低螺杆背压→8检查塑件投影面积→9检查模板平直度→10检查模具分型面是否锁紧熔接痕 1升高模具温度→2提高物料温度→3增加注射速度→4增大注射压力→5增加排气孔→6增大浇道与浇口尺寸→7减少脱模剂用量→8减少浇口个数塑件强度下降 1物料干燥处理→2降低物料温度→3检查材料是否污染→4升高模具温度→5降低螺杆转速→6降低螺杆背压→7增加排气孔→8改变浇口位置→9降低注射速度裂纹 1升高模具温度→2缩短冷却时间→3提高物料温度→4增加注射时间→5增大注射压力→6降低螺杆背压→7嵌件预热→8缩短注射时间黑点及条纹1降低物料温度→2喷嘴重新对正→3降低螺杆转速→4降低螺杆背压→5采用大孔喷嘴→6增加排气孔→7增大浇道与浇口尺寸→8降低注射压力→9改变浇口位置。
光阴似梭，大学三年的学习一晃而过，为具体的检验这三年来的学习效果，综合检测理论在实际应用中的能力，除了平时的考试、实验测试外，更重要的是理论联系实际，即此次设计的课题为闹钟后盖的注塑模具。
本次毕业设计课题来源于生活，应用广泛，但成型难度大，模具结构较为复杂，对模具工作人员是一个很好的考验。
它能加强对塑料模具成型原理的理解，同时锻炼对塑料成型模具的设计和制造能力。
本次设计以注射闹钟后盖模具为主线，综合了成型工艺分析，模具结构设计，最后到模具零件的加工方法，模具总的装配等一系列模具生产的所有过程。
能很好的学习致用的效果。
在设计该模具的同时总结了以往模具设计的一般方法、步骤，模具设计中常用的公式、数据、模具结构及零部件。
把以前学过的基础课程融汇到综合应用本次设计当中来，所谓学以致用。
在设计中除使用传统方法外，同时引用了CAD、Pro/E 等技术，使用Office软件，力求达到减小劳动强度，提高工作效率的目的。
本次设计中得到了戴老师的指点。
同时也非常感谢邵阳学院各位老师的精心教诲。
由于实际经验和理论技术有限，设计的错误和不足之处在所难免，希望各位老师批评指正。
前言. (1)绪论 (2)1 塑料的工艺分析 (4)1.1塑件成形工艺分析 (4)1.2闹钟后盖原料（ABS）的成型特性与工艺参数 (4)2 注塑设备的选择 (7)2.1 估算塑件体积 (7)2.2 选择注射机 (7)2.3 模架的选定 (7)2.4 最大注射压力的校核 (8)3 塑料件的工艺尺寸的计算 (10)3.1 型腔的径向尺寸 (10)3.2 型芯的计算 (10)3.3 模具型腔壁厚的计算 (11)4 浇注系统的设计 (12)4.1 主流道的设计 (12)4.2 冷料井的设计 (13)4.3 分流道的设计 (13)4.4 浇口的选择 (14)5 分型面的选择与排气系统的设计 (17)5.1 分型面的选择 (17)5.2 排气槽的设计 (17)6 合模导向机构的设计 (18)7 脱模机构的设计 (20)8 温度调节系统的设计 (21)8.1 模具冷却系统的设计 (22)8.2 模具加热系统的设计 (22)9 模具的装配 (23)9.1 模具的装配顺序 (23)9.2 开模过程分析 (24)设计总结 (25)参考资料 (26)致谢 (27)绪论{一} 【模具在加工工业中的地位】模具是利用其特定形状去成型具有一定的形状和尺寸制品的工具。
注塑模具设计步骤一、塑件成型工艺性分析二、模具结构方案设计注射模具成型零件的设计技巧三、模具尺寸计算、绘图等塑料使用性能塑料性能不足的有塑料的热敏性和水敏性详细如下：一、塑件成型工艺性分析A、1、塑料材料；2、工艺参数：收缩率收缩率选择注意、成型温度（分段前中后阶段）、模温、注射压力；3、成型性能：流动性、耐热性、成形性；热塑性塑料的成型性能B、表面质量：内外表面公差（光洁度、分配合和非配合面进行分析）、外观；C、精度分析；精密注射模具的设计要点D、结构特点：从塑胶件壁厚均匀程度分析、曲面复杂程度分析脱模斜度、沟槽、螺纹；涉及塑胶件结构设计与建议：设计塑料结构件的基本知识可以用来和厂家进行商量二、模具结构方案设计模具零件加工工艺A、分型面选择（综合考虑得出结论）1、选在塑件最大轮廓面上2、避免侧抽芯及长抽芯距3、便于充模排气4、便于脱模B、型腔数确定→一模几件确定1、生产批量较大；2、设备注射量；3、材料成型性能和塑件精度要求；4、塑件结构和模具复杂程度；C、浇注系统类型与位置选择浇口的基本类型；浇口设计要点1、壁厚分析→进浇口选择（侧浇口、点浇口）2、便于充模、排气→进料部位3、材质与注射量→浇口类型D、成型零件结构设计型腔：（整体式？整体镶入式？整体+局部镶入式？）优缺点：1、腔整体式优点：强度、刚度好，表面拼接痕少，曲面过渡圆滑；冷却系统易开设，有利于缩小模具总体尺寸；缺点：结构复杂、制造难度大，电火花加工量大，加工时间长，修模难，造价高。
）2、型腔整体镶入式优点和缺点与整体式相近，并节省了优质材料，制造工艺有一定改善；但增加了模具总体尺寸，冷却系统开设受一定限制。
3、型腔材质选择：55、40Cr、P20、SM1、SM2、8CrMn、PCR？依据批量：中等件，2万以下，选55或40Cr；表面加工：光洁、纹饰、火花加工，预硬钢P20；耐磨：SM1、SM2、8CrMn；耐蚀：PCR；高精度：析出硬化钢PMS。

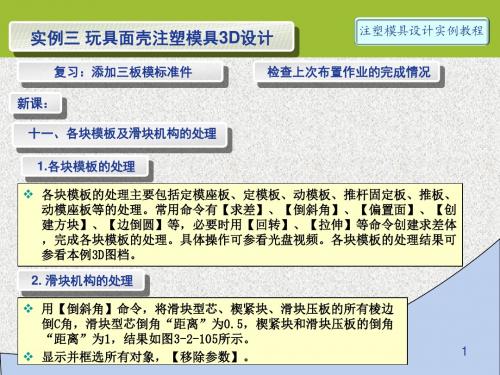

注塑模综合实例运用UG注塑模技术进行模具设计注塑模综合实例2在这个实例中主要讲述电风扇调速器的分模过程，塑料材料使用PS。
先分析产品，顶部安装旋钮的位置，看生产量的大小，考虑使用镶件。
使用顶杆顶出。
产品如图1图 1步骤1 产品初始化(1)单击特征工具栏按钮，如图2，展开【所有应用模块】，选择注塑模向导，如图3图 2图 3(2)出现注塑模的工具栏，如图4图 4(3)在注塑模的工具栏，单击(项目初始化)按钮，找到seed10文件保存的位置，如图5，单击按钮,图 5(4)打开项目初始化控制面板，如图6，图 6(5)单击部件材料右边的按钮，弹出如图7的工具条，选择“PS”图 7(6)单击【确定】按钮，系统自动加载产品如图8图 8步骤2 确定模具坐标(1) 在注塑模的工具栏，单击(模具CSYS)按钮，打开模具CSYS控制面板，如图9图 9(2)单击【确定】按钮，步骤3 创建工件(1)在注塑模的工具栏，单击(工件)按钮，打开工件控制面板，如图10图 10(2)单击【确定】按钮，创建工件如图11图 11步骤4 型腔布局(1)在注塑模的工具栏，单击(型腔布局)按钮，打开型腔布局控制面板，如图12图 12(2)单击型腔数旁边的按钮，选择数字4 ，单击按钮,出现如图13的四个黄色箭头，在X正方向上的箭头旁边单击，图 13(3)出现如图14的情况，单击按钮, 模具坐标就被安在四个工件的正中心，如图15图 14图 15步骤5 补孔(1)在注塑模的工具栏，单击(模具工具)按钮，打开模具工具控制面板，如图16图 16(2)在模具工具控制面板上单击(surface patch)按钮，选择如图17的面，在如图18的控制面板上单击【确定】按钮，补片如图19图 17图 18图 19(3)对上步相对应的面进行补片，效果如图20图 20 (4)对如图21的两个面进行补片，图 21(Edge patch)按钮，在开始遍历对话框中取消“按面的颜(5)在模具工具控制面板上单击色遍历”前面的勾，如图22，选择如图23的边缘曲线，补片效果如图24图 22图 23图 24步骤6 分型(1) 关闭模具工具控制面板(2)在注塑模的工具栏，单击(分型)按钮，打开分型管理器控制面板，如图25图 25(3)在分型管理器控制面板上单击(编辑分型线)按钮，打开分型线控制面板，图 26(4)单击按钮，在搜索分型线控制面板上单击【应用】按钮，如图27，接着单击【确定】按钮，继续单击【确定】按钮，关闭对话框，创建的分型线如图28图 27图 28(5)在分型管理器控制面板上单击(创建/编辑分型面)按钮，打开创建分型面控制面板，如图29，在距离中输入150，图 29(6)单击按钮，在分型面对话框中选择“有界平面”，单击【确定】按钮，如图30，创建分型面如图31图 30图 31(7)在分型管理器控制面板上单击(抽取区域/分型线)按钮，打开区域和直线控制面板，选择边界区域，如图32，单击【确定】按钮，弹出抽取区域控制面板，如图33图 32图 33(8)在分型管理器控制面板上单击(创建型腔和型芯)按钮，打开型芯和型腔控制面板，如图34，图 34(9)单击按钮，在如图35的界面上，单击【确定】按钮，图 35(10)系统自动创建型腔，在查看分型结果控制面板上单击【确定】按钮，如图36图 36(11)在型芯和型腔控制面板上单击按钮，在选择型芯片体控制面板上单击【确定】按钮，如图37图 37(12)系统自动创建型芯，在查看分型结果控制面板上单击【确定】按钮，如图38图 38(13)单击按钮，关闭分型控制面板。
塑料模具课程设计实例一、课程目标知识目标：1. 学生能理解塑料模具的基本结构及其工作原理，掌握模具设计的基本流程。
2. 学生能掌握塑料材料的基本特性，了解不同塑料材料对模具设计的影响。
3. 学生能了解并掌握塑料模具设计中涉及的计算方法和公式。
技能目标：1. 学生能运用CAD软件进行塑料模具的设计与制图，具备基本的模具设计操作技能。
2. 学生能通过实例分析，学会如何解决实际生产中遇到的塑料模具问题，提高问题解决能力。
情感态度价值观目标：1. 学生培养对塑料模具设计和制造工作的兴趣，激发学习热情，形成积极的学习态度。
2. 学生能认识到塑料模具在制造业中的重要性，增强社会责任感和使命感。
3. 学生通过团队合作完成课程任务，培养沟通协调能力和团队精神。
课程性质分析：本课程为实践性较强的课程，要求学生在掌握塑料模具理论知识的基础上，通过实际操作，提高模具设计能力。
学生特点分析：高中年级的学生已具备一定的物理和数学基础，思维活跃，动手能力强，对新鲜事物充满好奇心。
教学要求：1. 结合课本内容，注重理论与实践相结合，提高学生的实际操作能力。
2. 通过实例讲解，引导学生主动思考，培养学生的创新意识和解决问题的能力。
3. 关注学生的个体差异，因材施教，使每个学生都能在课程中取得进步。
二、教学内容1. 塑料模具基础知识：包括塑料模具的定义、分类、结构及其工作原理，涉及课本第二章相关内容。
- 模具的分类与结构特点- 塑料成型原理及模具工作过程2. 塑料材料性质与选用：学习不同塑料材料的性能、特点及应用，参考课本第三章内容。
- 塑料材料的物理、化学性质- 塑料材料的选用原则3. 塑料模具设计流程及方法：详细介绍模具设计的基本流程、计算方法和设计规范，结合课本第四章内容。
- 模具设计的基本流程- 模具设计中的计算与优化方法4. 塑料模具CAD设计与制图：学习使用CAD软件进行模具设计与制图，掌握基本操作技能，参考课本第五章内容。
