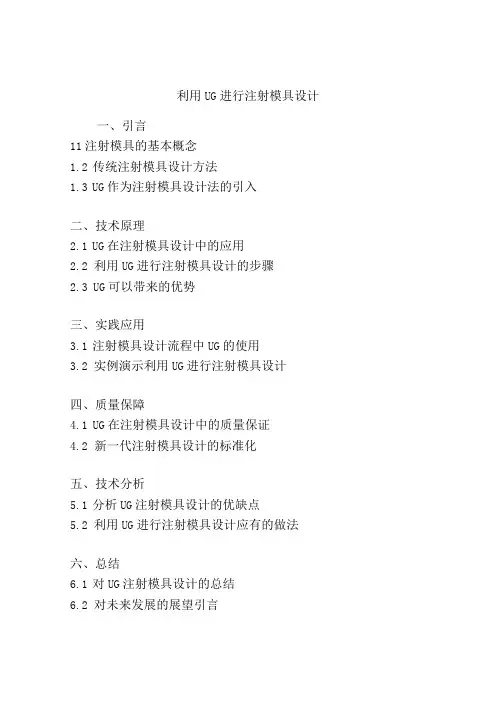

利用UG进行注射模具设计一、引言11注射模具的基本概念1.2传统注射模具设计方法1.3UG作为注射模具设计法的引入二、技术原理2.1UG在注射模具设计中的应用2.2利用UG进行注射模具设计的步骤2.3UG可以带来的优势三、实践应用3.1注射模具设计流程中UG的使用3.2实例演示利用UG进行注射模具设计四、质量保障4.1UG在注射模具设计中的质量保证4.2新一代注射模具设计的标准化五、技术分析5.1分析UG注射模具设计的优缺点5.2利用UG进行注射模具设计应有的做法六、总结6.1对UG注射模具设计的总结6.2对未来发展的展望引言在当今的模具行业中，注射模具已成为行业发展的重要方面。
注射模具是利用高温熔料填充热塑性塑料，使部件外表达出所需形状的特殊模具。
它也可以提供一些特殊功能，如屏蔽、外壳保护和外观造型等。
目前，通过传统的模具设计方法，如手动形状学进行模具设计，会耗费大量时间和精力，对模具精度要求也较高。
为此，有必要引入UG技术来担当注射模具的设计工作。
UG(UnignIPhiCS)被广泛应用于机械工程中的设计，它可以根据需要制作出三维模型，并且具有高精度，易于操作等特点。
在注射模具设计中，UG也可以起到很好的作用，使设计能够更加精确，实际工作更加高效。
本文将对UG在注射模具设计中的应用以及它带来的优势进行分析，以期增强UG在模具行业的应用。
传统的模具设计一般包括一系列的诸如几何形状学、分析技术以及视觉模拟等手段的步骤。
这些步骤需要大量的时间和精力,容易出现错误，从而影响模具的质量和使用寿命。
UG对于模具设计有很多额外的帮助，如简化操作流程、提高准确性、提高工作效率等等。
因此，UG技术可以有效提升注射模具的设计质量和生产效率。
技术原理UG在注射模具设计中的应用首先，UG作为三维CAD设计工具，可用于对模具的几何形状进行造型，并可将图形转化为电脑能够识别的可操作模型。
此外，UG还可以进行模具总成设计、零件分解图生成、布置图式生成以及动力分析等操作。

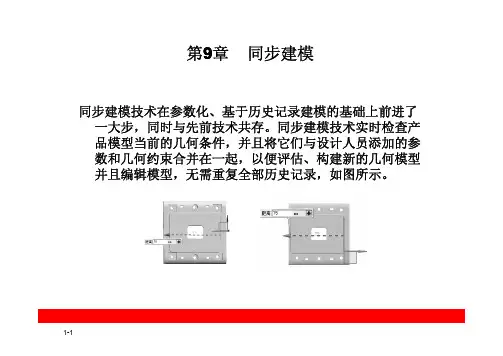

第9章同步建模同步建模技术在参数化、基于历史记录建模的基础上前进了一大步，同时与先前技术共存。
同步建模技术实时检查产品模型当前的几何条件，并且将它们与设计人员添加的参数和几何约束合并在一起，以便评估、构建新的几何模型并且编辑模型，无需重复全部历史记录，如图所示。
9.1 常用命令同步建模命令用于修改模型，而不考虑模型的原点、关联性或特征历史记录。
模型可能是从其他软件系统导入的、非关联的以及无特征的。
通过直接使用任何模型，NX6.0可省去用于重新构建或转换几何体的时间，如图所示。
9.1.1 移动面移动面命令可以使用线性或角度变换的方法来移动选定的面（一个或多个），并自动调整相邻的圆角面。
在产品设计过程中，移动面命令可以使得产品更改更加方便、快捷。
9.1.2 实例：移动面移动面命令的子类型有距离-角度、距离、角度等，本小节以实例的形式进行讲解。
1.距离-角度2.距离3.角度4．点之间的距离5．径向距离6．点到点7．根据三点旋转8.将轴与矢量对齐CSYS到CSYS9.9.CSYS10．动态9.1.3 抽取面抽取面命令可从面区域中派生体积，并接着使用此派生出的体积修改模型。
它与移动面命令相似，但抽取面命令是添加、减去或同时添加减去一个新体积，而移动面是修改现有的体积。
9.1.4 偏置区域偏置区域命令可以偏置现有的一个或多个面，并自动调整相邻的圆角面等。
它与偏置面命令相比较最明显的优势在于：使用偏置区域时可使用面查找器选项来达到快速选定需偏置的面，且支持对相邻的面自动进行重新倒圆。
9.1.5 替换面替换面命令可以用一个面替换一个或多个面。
替换面通常来自于不同的体，但也可能和要替换的面来自同一个体。
选定的替换面必须位于同一个体上，并形成由边连接而成的链。
9.1.6 调整倒圆大小调整倒圆大小命令可以改变圆角面的半径，而不考虑它们的特征历史记录。
调整圆角大小命令用于被转档的文件以及非参数化的实体。
9.1.7 调整面大小调整面大小命令可以更改圆柱面或球面的直径并自动更新相邻的圆角面。
3.4 使用 UG进行塑料模具设计一、建立塑料制件模型1.双击 UG图标，打开 UG软件。
2.新建文件，选择模型模块，更改文件名称为sujian ，并选择相应目录文件夹，点击确定按钮。
3.点击草图命令，弹出创建草图命令栏，默认选定的平面，单击确定按钮，进入草绘环境。
4. 单击圆命令，以坐标系中心为原点，绘制直径为35 的圆。
6. 在工具栏中点击拉伸命令，之后弹出拉伸命令工具栏，选择草绘的圆，设置拉伸高度为 18，拔模角度为5，点击确定。
7. 移动坐标系位置。
点击WCS命令，在弹出命令栏中将ZC改为 1.5 ，其余默认，点击确定。
此时坐标系原点向上移动 1.5mm。
8．选则平移后的XC-YC作为草绘平面，绘制直径为32 的圆，点击完成草图。
9. 点击拉伸按钮，原则上步草绘曲线作为拉伸曲线，在限制中将结束改为直至选定对象，选10．单击倒圆角命令，选择零件底面外圆，倒角大小为3，单击应用；选择零件底面内圆，倒角大小为 1.5 ，单击确定。
完成零件体建立。
二、创建模块（型芯和型腔）1.点击开始—所有应用模块—注塑模向导，进入模具设计。
此时弹出注塑模工具条。
2. 点击项目初始化项目，进行初始设计，将材料改为ABS，其余默认，点击确定。
3. 由于注塑时候型腔保持不变，型芯运动，因此需要改变分型方向。
点击WCS动态，将Z轴改为向下，点击鼠标中键确定。
4. 建立模具工作坐标。
点击模具CSYS，弹出对话框，选择选定面的中心命令，选择口的圆环表面，单击确定，此时模具坐标就移到分模面了。
5.点击工件按钮，将开始设为15，结束设为 25，单击确定。
7.选择编辑分型线按钮，创建分型线。
弹出分型线对话框，选择自动搜索分型线，点击确定。
弹出对话框，点击选择体，选择零件，点击确定。
完成分型线的建立。
8.建立分型面。
点击创建 / 编辑分型面按钮，弹出创建分型面对话框，点击创建分型面，在弹出的分型面对话框中选择扩大的曲面，在弹出的对话框中拖动滚动条，增大分型面大小。
ug注塑模具设计教程UG注塑模具设计是一种CAD软件，广泛应用于注塑模具的设计和制造过程中。
它具有强大的功能和灵活性，可以帮助工程师快速、高效地进行模具设计。
下面是一个简单的UG注塑模具设计教程，帮助初学者了解基本操作和流程。
首先，需要打开UG软件，然后选择创建新文件。
接下来，在顶部菜单栏中选择“文件”->“新建”->“零件”。
然后，选择适当的单位制和零件模板，点击“确认”。
接着，我们需要绘制模具的零部件轮廓。
在左侧的工具栏中选择适当的绘图工具，如线段、圆等，根据设计要求绘制模具的外形。
可以使用各种绘图和编辑工具对零件进行修整和调整。
完成零部件的绘制后，可以选择进行参数化建模。
这就是给零件添加尺寸和约束，并通过修改尺寸值来实现模具的形状调整。
参数化建模是UG的一个重要特性，它可以帮助设计师在设计过程中灵活地进行修改和优化。
接下来，我们可以对零件进行三维建模。
选择适当的工具，如拉伸、旋转、挤压等，根据需要将零件的二维轮廓转化为三维实体。
可以使用各种操作如修整、倒角等对模具进行进一步的完善和优化。
完成零部件的三维建模后，可以创建装配体。
选择菜单栏中的“装配体”选项，将各个零部件放置在正确的位置上，并设置适当的装配关系和约束。
这样可以模拟模具在实际使用过程中的动作和关系，方便进行后续的设计和分析。
最后，可以进行模具的细节设计和分析。
可以使用菜单栏中的各种工具和功能，如切削、填充、检查等，对模具进行进一步的细化和检验。
可以生成模具的图纸，并导出相关文件以供制造和生产使用。
UG注塑模具设计教程中还涉及很多其他的工具和功能，这里只是简单介绍了基本操作流程。
初学者可以通过学习和实践，逐渐掌握UG软件的使用技巧和方法。
在实际的模具设计中，还需要结合具体的需求和制造工艺进行综合考虑和优化。
希望这个简单的UG注塑模具设计教程能够对初学者有所帮助。
《UGNX6.0注塑模具设计》课程（授课人：胡兴旺）【课题】1.1 注塑模概述 1.2注塑模基本组成【教学目标】1、知识目标：简单了解模具行业现今的发展状况和趋势，熟悉注射模具的基本组成结构。
2、能力目标：熟悉注射模具的基本组成结构。
【授课内容】模具行业现今的发展状况和趋势，注射模具的基本组成结构。
【教学重点】1、重点内容：模具行业现今的发展状况和趋势，注射模具的基本组成结构。
【教学难点】1、难点内容模具行业现今的发展状况和趋势，注射模具的基本组成结构2、突出难点的方法：讲授【教时安排】2课时【教学方式方法】讲授（如讲授、讨论、案例、模拟……）【教学手段】多媒体演示、黑板演示（如多媒体演示、黑板演示、实验……）【使用教具】。
【教学过程】A：新课程导入注塑成型又称为注塑模具，是热塑性塑料制件的一种主要成型方法，并且能够成功地将某些热固性塑料注塑成型。
注塑成型可成型各种形状的塑料制品，其优点包括成型周期短，能一次成型外形复杂、尺寸精密、带有嵌件的制品，且生产效率高，易于实现自动化，因而广泛应用于塑料制品生产当中。
本课程从UG NX 6.0软件的基本应用及行业知识入手，以MoldWizard模块的应用为主线，以实例为引导，按照由浅入深、循序渐进的方式，来讲解软件的新特性和操作方法，以使读者能快速掌握MoldWizard的模具设计技巧。
通过实例和方法的有机结合，使本书内容既有操作上的针对性，又有方法上的普遍性。
本书图文并茂，讲解深入浅出、删繁就简、贴近工程，把众多专业和软件知识点，有机地融合到每章的具体内容中。
本书的体例结构生动而不涩滞，内容编排张弛有度、实例叙述实用而不浮泛，能够开拓读者思路，提高读者的阅读兴趣，并使其掌握方法，提高对知识综合运用的能力。
通过对本书内容的学习、理解和练习，读者能真正具备数控工程师的水平和素质。
B：讲授内容1.1注塑模概论注塑成型又称为注塑模具，是热塑性塑料制件的一种主要成型方法，并且能够成功地将某些热固性塑料注塑成型。
使用U G进行塑料模具设计The manuscript was revised on the evening of 2021使用UG进行塑料模具设计一、建立塑料制件模型1.双击UG图标，打开UG软件。
2.新建文件，选择模型模块，更改文件名称为sujian，并选择相应目录文件夹，点击确定按钮。
3.点击草图命令，弹出创建草图命令栏，默认选定的平面，单击确定按钮，进入草绘环境。
4.单击圆命令，以坐标系中心为原点，绘制直径为35的圆。
5.绘制草图后，选择完成草图命令。
6.在工具栏中点击拉伸命令，之后弹出拉伸命令工具栏，选择草绘的圆，设置拉伸高度为18，拔模角度为5，点击确定。
7.移动坐标系位置。
点击WCS命令，在弹出命令栏中将ZC改为，其余默认，点击确定。
此时坐标系原点向上移动1.5mm。
8．选则平移后的XC-YC作为草绘平面，绘制直径为32的圆，点击完成草图。
9.点击拉伸按钮，原则上步草绘曲线作为拉伸曲线，在限制中将结束改为直至选定对象，选择实体上表面作为终止面，将布尔运算改为求差，拔模角度为5。
10．单击倒圆角命令，选择零件底面外圆，倒角大小为3，单击应用；选择零件底面内圆，倒角大小为，单击确定。
完成零件体建立。
二、创建模块（型芯和型腔）1.点击开始—所有应用模块—注塑模向导，进入模具设计。
此时弹出注塑模工具条。
2.点击项目初始化项目，进行初始设计，将材料改为ABS，其余默认，点击确定。
3.由于注塑时候型腔保持不变，型芯运动，因此需要改变分型方向。
点击WCS 动态，将Z轴改为向下，点击鼠标中键确定。
4.建立模具工作坐标。
点击模具CSYS，弹出对话框，选择选定面的中心命令，选择口的圆环表面，单击确定，此时模具坐标就移到分模面了。
5.点击工件按钮，将开始设为15，结束设为25，单击确定。
6.点击分型工具按钮，弹出分型管理器，对工件进行分型，建立模具型芯和型腔。
7.选择编辑分型线按钮，创建分型线。
弹出分型线对话框，选择自动搜索分型线，点击确定。
ug注塑模具设计实例（最新版）目录1.UG 注塑模具设计概述2.UG 注塑模具设计实例介绍3.设计实例的详细步骤4.设计实例的优点和应用范围5.总结正文【1.UG 注塑模具设计概述】UG 注塑模具设计是一种基于 UG（Unigraphics）软件的模具设计技术，它能够有效提高模具设计效率和精度。
UG 软件是当今市场上领先的CAD/CAM/CAE 软件之一，广泛应用于航空航天、汽车、电子、家电、注塑等行业。
通过 UG 软件，设计人员能够轻松地进行模具设计，大大提高了工作效率。
【2.UG 注塑模具设计实例介绍】本文将通过一个简单的实例来介绍 UG 注塑模具设计的具体步骤和方法。
实例为一个简单的塑料瓶盖，材料为聚丙烯，使用 UG 软件进行模具设计。
【3.设计实例的详细步骤】（1）建立产品模型：首先，设计人员需要根据客户提供的产品图纸或样品，建立一个三维的产品模型。
这一步可以通过 UG 软件的建模功能实现。
（2）分析产品模型：在产品模型建立好后，需要对其进行分析，包括分析产品的结构、材料、尺寸公差等，以便在模具设计中充分考虑这些因素。
（3）模具设计：在分析好产品模型后，就可以开始进行模具设计了。
这一步包括确定模具的类型、设计模具的结构、确定模具的尺寸等。
（4）模具制造：在模具设计好后，需要根据设计图纸制造模具。
这一步通常由专门的模具制造厂完成。
（5）模具试模：模具制造好后，需要进行试模。
通过试模，可以检查模具的设计和制造是否存在问题，如果存在问题，需要及时进行修正。
【4.设计实例的优点和应用范围】UG 注塑模具设计具有许多优点，包括设计精度高、效率高、操作简单等。
这使得它广泛应用于各种注塑产品的生产中。
无论是简单的日用品，还是复杂的机械零件，都可以通过 UG 注塑模具设计进行生产。
ug注塑模具设计实例
摘要：
1.UG 注塑模具设计概述
2.UG 注塑模具设计实例解析
3.设计过程中需要注意的问题
4.总结
正文：
【1.UG 注塑模具设计概述】
UG 注塑模具设计是一种利用UG（Unigraphics）软件进行注塑模具设计的方法。
UG 是一款强大的三维建模软件，广泛应用于制造业，能够提供从产品设计、分析、制造到维修的全方位解决方案。
在注塑模具设计中，UG 可以帮助设计人员快速、准确地完成模具的设计，提高生产效率和产品质量。
【2.UG 注塑模具设计实例解析】
假设我们要设计一个用于生产塑料瓶盖的注塑模具。
首先，我们需要在UG 软件中创建一个新的模具项目，然后导入塑料瓶盖的三维模型。
接下来，我们需要对模型进行分析，确定模具的分型面、浇口、冷却水道等参数。
在这个过程中，UG 软件提供了丰富的工具和功能，如自动分型、手动分型、模拟注塑等，帮助我们快速完成模具设计。
【3.设计过程中需要注意的问题】
在UG 注塑模具设计过程中，有一些问题需要特别注意，以确保设计结果的准确性和可行性。
首先，分型面的选择十分重要，它直接影响到模具的制造
和产品的质量。
其次，浇口的设置要合理，以保证塑料的流动顺畅，避免出现短射、气泡等问题。
此外，冷却水道的布置也要合理，以保证模具在生产过程中的温度稳定。
【4.总结】
总的来说，UG 注塑模具设计是一种高效、准确的设计方法，能够帮助企业提高生产效率和产品质量。
收稿日期:742010-10-29基于UG6.0的注塑模具的快速设计与加工技术Rapid Design and Processing Technology of InjectionMold Based on UG 6.0Wpm/4:!Op/3!Tvn/337*Gfcsvbsz!!3122李斐, 王艳萍 Li Fei, Wang Yanping- 辽宁经济职业技术学院 , 辽宁沈阳 110122- Liaoning Economic Vocational Technology Institute, Shenyang 110122, China 摘要 :以塑料鼠标上盖制品为例 , 按照现代模具设计方法的一般过程 , 综合运用UG 中模具设计与加工模块 , 完成塑料制品的模具设计与模具的数控加工。
与传统的模具设计方法相比 , 现代模具设计方法提高了模具设计的准确率 , 缩短了模具设计和制造周期 , 降低了成本。
Abstract :Taking the upper cover of the mouse as an example, the design and NC machiningof the mold of plastic product were completed by mold design and processing module in UG. Compared with traditional mold design methods, the modern mold design method improves the accuracy of mold design, reduces the manufacturing time and costs. 关键词 :UG; 计算机辅助设计 ; 注塑模具 ; 设计和制造Key words : UG; CAD; Injection mold; Design and manufacture文章编号:1005-3360(201102-0074-05塑料工业是当今世界发展最快的工业门类之一。
电大理工2009年9月Study of Science and Engineering at RTVU.第3期总第240期基于U G N X6.0模具零件参数化设计苗君明辽宁装备制造职业技术学院（沈阳110161）摘要介绍了使用U GN X6.0参数化功能进行系列产品设计的方法，着重分析了表达式在参数化建模中作用，通过实例详尽论述参数化建模的过程，大大提高了零件的更新速度，提高了工作效率。
关键词UG NX6.0参数化功能表达式0引言参数化设计是零件设计的一个重要部分，参数化设计的零部件对于系列化产品尤其重要。
广义上讲，参数化设计过程是指从功能分析到创建参数化模型的整个过程，首先根据零部件的功能，以及零部件与其它零件之间的关系，确定零部件是否可能进行参数化设计，有些零件由于是专有零件，有的甚至是单件生产，这些零件就没有必要进行参数化设计。
如果有些零部件可能进行反复设计或进行系列产品设计，这样的零件就应考虑参数化设计。
确定参数化设计方法后，根据零部件间的几何和位置关系确定待设计零件的自由变化参数，并确定参数之间的关联关系，最后对零件进行设计，可得到系列产品零件。
1参数化建模方法及应用1.1参数建模过程建立参数化模型的建模过程：不管多么复杂的零件，都是由一些特征组成的。
对零件进行建模时，首先要充分理解设计意图，确定建模的先后顺序，然后根据需要设计出零件的总体结构，再进行细化设计。
1.2利用基本特征和草图进行参数化建模U G N X6.0的基本特征是指特征建模功能模块和自由曲面建模模块中的相关特征创建操作。
在参数化建模之前，首先要对零件进行分析，如果零件能被分解为基本体素特征（球、长方体和圆柱等）或通过布尔运算的方式组合而成，这样零件就能应用基本体特征进行参数化建模，否则，无法应用基本特征进行参数化建模。
在利用基本特征进行参数化建模时，只有基本体素特征可以作为主要特征。
其它特征不能作为主特征，只能与其产生依附或参考关系。
ug注塑模具设计流程UG注塑模具设计流程1.准备工作•确定需求：与客户沟通，了解需求和产品要求。
•数据收集：收集相关产品参数和技术资料。
•模具设计要求：根据需求，确定模具的设计要求。
2.模具构思•思考和研究：对产品进行思考和研究，确定最佳的模具结构和工艺。
•模具样式设计：设计模具的样式，包括整体结构和各个零部件的形状和布局。
•塑料材料选择：根据产品特性和要求选择合适的塑料材料。
3.模具绘制•三维设计：使用UG软件进行三维建模，绘制模具的各个零部件。
•部件组装：将各个零部件进行组装，确认模具的完整结构。
•细节设计：设计模具的细节部分，如导向系统、冷却系统等。
•动态模拟：进行模具的动态模拟，分析模具结构的可行性和优化方案。
4.技术分析•模具材质分析：根据产品要求和模具使用环境，选择合适的模具材质。
•成型工艺分析：分析模具的成型工艺，确定模具的制作和使用工艺。
•强度分析：进行模具的强度分析，确保模具结构的稳定和可靠性。
5.模具制造•加工工艺规划：制定模具的加工工艺和排产计划。
•数控加工：使用数控机床进行模具的加工和制造。
•试模调试：进行模具的试模和调试，确保模具运行正常和产品质量达标。
6.模具运行和维护•模具运行：模具投入生产，并进行运行监控和记录。
•维护管理：建立模具维护管理制度，定期维护和保养模具。
以上是UG注塑模具设计的一般流程，每个环节都需要专业的知识和经验，以确保模具设计的成功和模具的质量。
通过这个流程，可以有效地实现从产品概念到成型的过程，并满足客户的要求和市场需求。
7. 常见问题与解决•模具结构复杂：对于一些结构复杂的模具，需要更多的设备和技术支持，而且容易出现缺陷和问题。
可以通过优化设计和模拟分析来解决这些问题。
•材料选择不当：选择合适的塑料材料对模具的使用寿命和产品质量至关重要。
需要根据产品要求和使用环境选择适当的材料，对材料进行性能分析和测试。
•模具制造精度要求高：模具加工过程中，精度要求非常高，特别是对于一些细节部分。
利用ＵＧ进行注射模具设计韩国泰（天津轻工职业技术学院天津３００３８０）·科技创新·【摘要】随着技术的飞速发展，３Ｄ设计软件的功能越来越强大，使用越来越简洁，ＵＧ就是其中的佼佼者。
由于市场经济使得产品研制和制造周期越来越短，ＵＧ软件的方便，快捷、精确性，使其在现代模具设计中越来越得到应用。
本文就以扇叶为例，具体阐述ＵＧ在模具设计中的应用。
【关键词］ＵＧ３ＤＭｏｌｄＷｉｚａｒｄ模具设计【中图分类号］ＴＱ【文献标识码】Ａ现代注射模具设计越来越依靠３Ｄ设计软件的帮助。
而且随着３Ｄ设计软件的发展，功能越来越强大，不仅减轻设计人员的劳动强度，而且大大提高设计的精确度。
ＵＧ就是其中比较优秀的设计软件之一，它功能强大，应用领域广泛。
其中ＭＯＬＤＷＩＺＡＲＤ模块就专门用于注射模具设计。
ＭｏｌｄＷｉｚａｒｄ是ＵＧ软件中设计注塑模具的专业模块。
ＭｏｌｄＷｉｚａｒｄ为设计模具的型芯，型腔、滑块．推杆和嵌件提供了更３６数字技术与应用【文章编号］１００７－９４１６（２０１０）０２－００３６－０２进一步的建模工具，使模具设计变得更快捷、容易，它的最终结果是创建出与产品参数相关的三维模具，并能用于加工。
ＭｏｌｄＷｉｚａｒｄ用全参数的方法自动处理那些在模具设计中耗时而且难做的部分，而产品参数的改变将反馈到模具设计，ＭｏｌｄＷｉｚａｒｄ会自动更新所有相关的模具部件。
ＭｏｌｄＷｉｚａｒｄ的模架库及其标准件库包含有参数化的模架装配结构和模具标准件，模具标准件中还包括滑块（Ｓｌｉｄｅｓ）、内抽芯（Ｌｉｆｔｅｒｓ）．并可通过ＳｔａｎｄａｒｄＰａｒｔｓ功能用参数控制所选用的标准件在模具中的位置。
用户还可根据自己的需要定义和扩展ＭｏｌｄＷｉｚａｒｄ的库，并不需要具备编程的基础知识。
利用ＵＧ进行模具设计，主要利用３Ｄ数字模型进行立体分型，较之传统２Ｄ模具设计直观，不易出错。
ＵＧ的ＭＯＬＤＷＩＺＡＲＤ模块针对注射模具设计特点，开发一系列功能指令，使设计更轻松。
