塑料模具设计实例

二、注塑模具设计实例实例1——电流线圈架的模具设计及制造塑料制品如图3—219所示，大批量生产，试进行塑件的成型工艺和模具设计，并选择模具的主要加工方法与工艺。

图3— 219 电流线圈架零件图(一)成型工艺规程的编制1．塑件的工艺性分析(1)塑件的原材料分析(2)塑件的结构和尺寸精度表面质量分析1)结构分析。

从零件图上分析，该零件总体形状为长方形，在宽度方向的一侧有两个高度为8．5mm ，R5mm 的两个凸耳，在两个高度为12mm 、长、宽分别为17mm 和13．5mm 的凸台上，一个带有的凹槽(对称分布)，另一个带有4．lmmXl ．2 mm 的凸台对称分布。

因此，模具设计时必须设置侧向分型抽芯机构，该零件属于中等复杂程度。

2)尺寸精度分析。

该零件重要尺寸如：012.01.12-mm 、04.002.01.12++mm 、14.002.01.15++mm 、012.01.15-mm 等精度为3级(Sj1372—78)，次重要尺寸如：13．5±0．11、02.017-mm 、10．5±0．1mm 、02.014-mm 等的尺寸精度为4～5级(Sj 1372—78)。

由以上分析可见，该零件的尺寸精度中等偏上，对应的模具相关零件的尺寸加工可以保证。

从塑件的壁厚上来看，壁厚最大处为1．3mm ，最小处为0．95mm ，壁厚差为0．35mm ，较均匀，有利于零件的成型。

3)表面质量分析。

该零件的表面除要求没有缺陷、毛刺，内部不得有导电杂质外，没有特别的表面质量要求，故比较容易实现。

综上分析可以看出，注射时在工艺参数控制得较好的情况下，零件的成型要求可以得到保证。

(3)计算塑件的体积和质量计算塑件的质量是为了选用注射机及确定型腔数。

经计算塑件的体积为V ＝4087mm 3；计算塑件的质量：根据设计手册可查得增强聚丙烯的密度为ρ＝1.04g ／cm 3。

故塑件的质量为W ＝V ρ＝4.25g采用一模两件的模具结构，考虑其外形尺寸、注射时所需压力和工厂现有设备等情况，初步选用注射机为XS—Z—60型。

塑料模设计实例塑料注射模具设计与制造实例是通过设计图1.1所示的防护罩的注射模，全面介绍了从塑料成形工艺分析到确定模具的主要结构，最后绘制出模具的塑料注射模具设计全过程。

设计任务：产品名称：防护罩产品材料：ABS（抗冲）产品数量：较大批量生产塑料尺寸：如图1.1所示塑料质量：15克塑料颜色：红色塑料要求：塑料外侧表面光滑，下端外沿不允许有浇口痕迹。

塑料允许最大脱模斜度0.5°图1.1 塑件图一．注射模塑工艺设计1．材料性能分析（1）塑料材料特性ABS塑料（丙乙烯—丁二烯—苯乙烯共聚物）是在聚苯乙烯分子中导入了丙烯腈、丁二烯等异种单体后成为的改性共聚物，也可称为改性聚苯乙烯，具有比聚苯乙烯更好的使用和工艺性能。

ABS是一种常用的具有良好的综合力学性能的工程材料。

ABS塑料为无定型料，一般不透明。

ABS无毒、无味，成型塑料的表面有较好的光泽。

ABS具有良好的机械强度，特别是抗冲击强度高。

ABS还具有一定的耐磨性、耐寒性、耐水性、耐油性、化学稳定性和电性能。

ABS的缺点是耐热性不高，并且耐气候性较差，在紫外线作用下易变硬发脆。

（2）塑料材料成形性能使用ABS 注射成形塑料制品时，由于其熔体黏度较高，所需的注射成形压力较高，因此塑料对型芯的包紧力较大，故塑料应采用较大的脱模斜度。

另外熔体黏度较高，使ABS 制品易产生熔接痕，所以模具设计时应注意减少浇注系统对料流的阻力。

ABS 易吸水，成形加工前应进行干燥处理。

在正常的成形条件下，ABS 制品的尺寸稳定性较好。

（3）塑料的成形工艺参数确定查有关手册得到ABS （抗冲）塑料的成形工艺参数： 密 度 1.01~1.04克/mm³ 收 缩 率 0.3%~0.8%预热温度 80°c~85°c ，预热时间2~3h料筒温度 后段150°c~170°c ，中段165°C~180°c ，前段180°c~200°c 喷嘴温度 170°c~180°c 模具温度 50°c~80°c 注射压力 60~100MPa注射时间 注射时间20~90s ，保压时间0~5s ，冷却时间20~150s.2．塑件的结构工艺性分析（1）塑件的尺寸精度分析该塑件上未注精度要求的均按照SJ1372中8级精度公差值选取，则其主要尺寸公差标注如下（单位均为mm ）：外形尺寸：26.0040+φ、 1.2050＋、12.0045+、94.0025+R 内形尺寸：26.008.36+φ 孔 尺 寸：52.0010+φ孔心距尺寸：34.015± （2）塑件表面质量分析该塑件要求外形美观，外表面表面光滑，没有斑点及熔接痕，粗糙度可取Ra0.4μm ，下端外沿不允许有浇口痕迹，允许最大脱模斜度0.5°，而塑件内部没有较高的表面粗糙度要求。

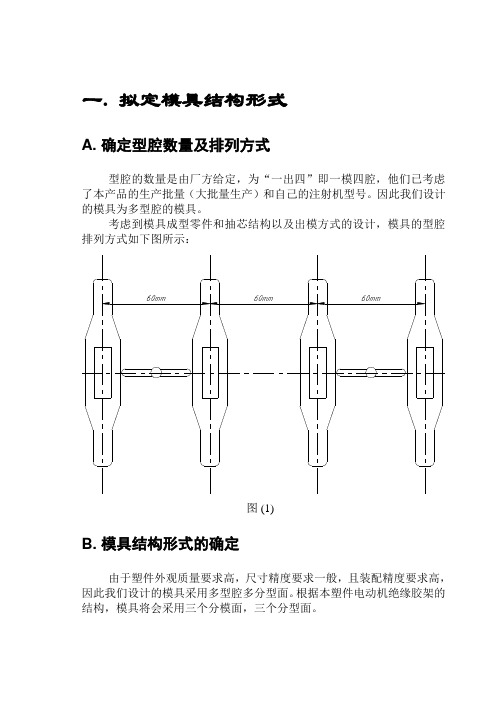

一.拟定模具结构形式A. 确定型腔数量及排列方式型腔的数量是由厂方给定，为“一出四”即一模四腔，他们已考虑了本产品的生产批量（大批量生产）和自己的注射机型号。

因此我们设计的模具为多型腔的模具。

考虑到模具成型零件和抽芯结构以及出模方式的设计，模具的型腔排列方式如下图所示：图 (1)B. 模具结构形式的确定由于塑件外观质量要求高，尺寸精度要求一般，且装配精度要求高，因此我们设计的模具采用多型腔多分型面。

根据本塑件电动机绝缘胶架的结构，模具将会采用三个分模面，三个分型面。

二.注射机型号的确定一般工厂的塑胶部都拥有从小到大各种型号的注射机。

中等型号的占大部分，小型和大型的只占一小部分。

所以我们不必过多的考虑注射机型号。

具体到这套模具，厂方提供的注射机型号和规格以及各参数如下：注射量：95g锁模力：120T模板大小：400×550开模距离：推出形式：推出位置：推出行程：三.分型面位置的确定如何确定分型面，需要考虑的因素比较复杂。

由于分型面受到塑件在模具中的成型位置、浇注系统设计、塑件的结构工艺性及精度、嵌件位置形状以及推出方法、模具的制造、排气、操作工艺等多种因素的影响，因此在选择分型面时应综合分析比较，从几种方案中优选出较为合理的方案。

选择分型面时一般应遵循以下几项原则：1)分型面应选在塑件外形最大轮廓处。

2)便于塑件顺利脱模，尽量使塑件开模时留在动模一边。

3)保证塑件的精度要求。

4)满足塑件的外观质量要求。

5)便于模具加工制造。

6)对成型面积的影响。

7)对排气效果的影响。

8)对侧向抽芯的影响。

其中最重要的是第5）和第2）、第8）点。

为了便于模具加工制造，应尽是选择平直分型面工易于加工的分型面。

如下图所示，采用A－A这样一个平直的分型面，前模（即定模）做成平的就行了，胶位全部做在后模（即动模），大简化了前模的加工。

A－A分型面也是整个模具的主分模面。

下图中虚线所示的B－B和C－C分型面是行位（即滑块）的分型面。

塑料模设计实例塑料注射模具设计与制造实例是通过设计图1.1所示的防护罩的注射模，全面介绍了从塑料成形工艺分析到确定模具的主要结构，最后绘制出模具的塑料注射模具设计全过程。

设计任务：产品名称：防护罩产品材料：ABS（抗冲）产品数量：较大批量生产塑料尺寸：如图1.1所示塑料质量：15克塑料颜色：红色塑料要求：塑料外侧表面光滑，下端外沿不允许有浇口痕迹。

塑料允许最大脱模斜度0.5°图1.1 塑件图一．注射模塑工艺设计1．材料性能分析（1）塑料材料特性ABS塑料（丙乙烯—丁二烯—苯乙烯共聚物）是在聚苯乙烯分子中导入了丙烯腈、丁二烯等异种单体后成为的改性共聚物，也可称为改性聚苯乙烯，具有比聚苯乙烯更好的使用和工艺性能。

ABS是一种常用的具有良好的综合力学性能的工程材料。

ABS 塑料为无定型料，一般不透明。

ABS无毒、无味，成型塑料的表面有较好的光泽。

ABS 具有良好的机械强度，特别是抗冲击强度高。

ABS还具有一定的耐磨性、耐寒性、耐水性、耐油性、化学稳定性和电性能。

ABS的缺点是耐热性不高，并且耐气候性较差，在紫外线作用下易变硬发脆。

（2）塑料材料成形性能使用ABS注射成形塑料制品时，由于其熔体黏度较高，所需的注射成形压力较高，因此塑料对型芯的包紧力较大，故塑料应采用较大的脱模斜度。

另外熔体黏度较高，使ABS制品易产生熔接痕，所以模具设计时应注意减少浇注系统对料流的阻力。

ABS 易吸水，成形加工前应进行干燥处理。

在正常的成形条件下，ABS制品的尺寸稳定性较好。

（3）塑料的成形工艺参数确定查有关手册得到ABS（抗冲）塑料的成形工艺参数：密度 1.01~1.04克/mm3收 缩 率 0.3%~0.8%预热温度 80°c~85°c ，预热时间2~3h料筒温度 后段150°c~170°c ，中段165°C~180°c ，前段180°c~200°c 喷嘴温度 170°c~180°c 模具温度 50°c~80°c 注射压力 60~100MPa注射时间 注射时间20~90s ，保压时间0~5s ，冷却时间20~150s.2．塑件的结构工艺性分析（1）塑件的尺寸精度分析该塑件上未注精度要求的均按照SJ1372中8级精度公差值选取，则其主要尺寸公差标注如下（单位均为mm ）：外形尺寸：26.0040+φ、 1.2050＋、12.0045+、94.0025+R 内形尺寸：26.008.36+φ 孔 尺 寸：52.0010+φ孔心距尺寸：34.015± （2）塑件表面质量分析该塑件要求外形美观，外表面表面光滑，没有斑点及熔接痕，粗糙度可取Ra0.4μm ，下端外沿不允许有浇口痕迹，允许最大脱模斜度0.5°，而塑件内部没有较高的表面粗糙度要求。
