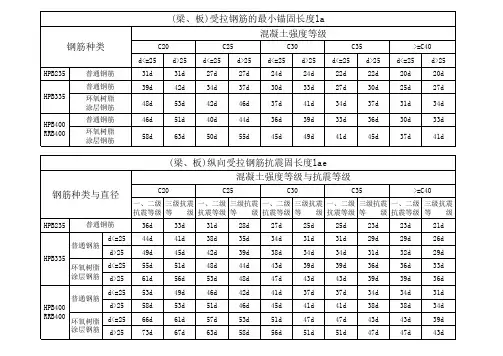

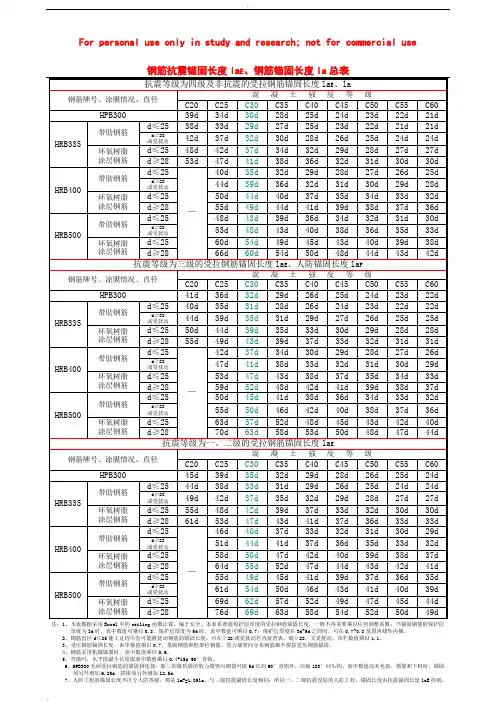

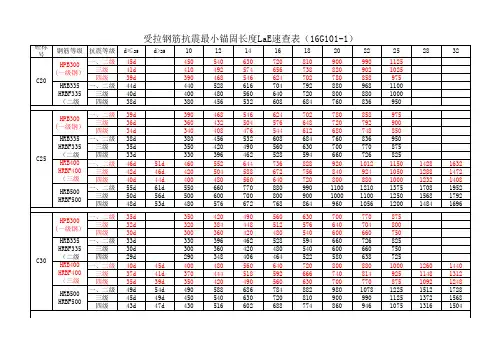

受拉钢筋(抗震)锚固长度la(laE)EXCEL表格

For personal use only in study and research; not for commercial use注：1、本表数据采用Excel中的ceiling函数计算，偏于安全。

本表系普通保护层厚度的受拉钢筋锚固长度，一般不再需要乘以任何调整系数；当锚固钢筋的保护层厚度为3d时，表中数值可乘以0.8，保护层厚度为5d时，表中数值可乘以0.7；保护层厚度在3d~5d之间时，可在0.7~0.8范围内线性内插。

2、钢筋直径d≤25施工过程中有可能被扰动钢筋的锚固长度，可在≥28或受扰动栏直接查表，既≥28，又受扰动，该栏数值乘以1.1。

3、受压钢筋锚固长度，表中数值乘以0.7，基础钢筋和框架柱钢筋、剪力墙竖向分布钢筋都不得按受压钢筋锚固。

4、钢筋采用机械锚固时，表中数值乘以0.6。

5、弯锚时，水平段最小长度取表中数值乘以0.4+15d 90°直钩。

6、HPB300光面受拉钢筋的锚固和连接，除三四级抗震的剪力墙竖向钢筋可做5d长的90°直钩外，应做180°回头钩，表中数值尚未包括，预算和下料时，锚固须另外增加6.25d，搭接须另外增加12.5d。

7、人防工程的锚固长度不区分人防等级，都是laF=1.05la，与三级抗震锚固长度相同；所以一、二级抗震设防的人防工程，锚固长度由抗震锚固长度laE控制，三、四级抗震设防的人防工程和非抗震设防的人防工程，钢筋锚固长度由laF控制。

8、除具体设计和国家建筑标准设计图集有专门要求的外，任何情况下，受拉钢筋锚固长度不应小于200mm，搭接长度不应小于300mm。

唐才均（一丁）2013年4月28日(星期日)友情奉献.仅供个人用于学习、研究；不得用于商业用途。

For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文.。

受拉钢筋的最小锚固长度laE ,la表正式版受拉钢筋的最小锚固长度l aE，l a表新华印业园区综合车间钢筋工程施工方案文件编号：SJ/8F.YHYY。

05—2021审批：审核：编制:山西四建集团第八分公司新华印业项目部二0一一年三月1. 工程概况山西新华印业新华印业园区综合车间位于山西晋中市开发区，交通便捷。

总建筑面积41481。

85m2（其中地下建筑面积：10273.32 m2，地上建筑面积:31208。

53 m2），地上三层、地下一层，建筑总高度16。

1m.1。

1建筑概况本工程地上三层,地下一层。

地下一层层高为5。

2（7）m，一至二层层高为5m，三层层高3.9(5.5、3。

6、4.6）m水箱间6。

1m。

1.2结构概况本工程的安全等级为二级，结构重要性系数为 1.0，本工程在一类、二类环境中的结构设计使用年限为50年。

抗震设防烈度为8度，地基基础设计等级为乙级，耐火等级为一级，地下室防水等级为二级，砌体质量控制等级为B级，高层建筑按高度分级为A级。

混凝土结构抗震等级为二级框架，结构构造措施以二级抗震等级为准。

①～○，16轴±0.000以上分为六个单元,±0.000及其以下连为整体，框架结构,地上3层，部分2层，地下一层,基础为梁式筏板基础；○，17～错误!轴为框架结构只有地上一层，层高7m，基础为独立柱基础.结构设计概况一览表一级Ф12、二级Ф12,竖向钢筋采用直螺纹套筒机械连接。

主体主梁、连梁钢筋为三级Φ14、三级Φ16、三级Φ18、三级Φ20、三级Φ22、三级Φ25、腰筋为二级Φ12、三级Φ14、三级Φ16，箍筋为一级φ10、一级φ8.一级φ6、二级Φ12，梁纵向受力钢筋采用直螺纹套筒机械连接。

由于柱、梁钢筋多为三级Φ25并且采用直螺纹机械连接在柱封顶时存在弯头较多施工困难等不利因素经与甲方、监理、设计院协商，柱纵向受力钢筋锚固采用锚固板机械锚固。

二、钢筋锚固板工程1。

下图为03G101-1图集第34页的受拉钢筋抗震锚固长度查询表
常规情况下可以通过查表直接得到锚固长度Lae，较为方便。

下图为11G101-1图集第53页基本锚固长度（Lab）、基本抗震锚固长度（LabE）查询表
新版图集中如需求得锚固长度La及抗震锚固长度Lae需要根据表中的基本锚固长度乘以几个系数才能求得，相比03G图集查询相对麻烦，应部分网友建议，现将直径25划分以及环氧树脂涂层带肋钢筋划分条件调整至查询表范围内，以方便有需要的朋友直接查询。

表中数值均是根据GB50010-2010《混凝土结构设计规范》第8.3.1条之公式推导计算的，黄色部分为图集数值与计算数值不同之处，不知是图集计算错误还是图集有意如此所致，图集中此处数值为31d，环氧树脂涂层为39d，直径大于25为34d，直径大于25的环氧树脂涂层钢筋为43d（均比表中数值大1），如无需显示环氧树脂涂层钢筋，可见下表
以上内容仅是个人整理，以方便查询，原作者不能保证被转载后之数据无误，如有转载请注明原帖出处。

纵向受拉钢筋的最小锚固长度l a和一、二级、三级抗震等级的抗震锚固长度l aE (一)注：1、所有锚固长度均应l a≥250 。

2、Ⅰ级钢筋两端必须加弯钩。

HPB235钢筋为受拉时，其末端应做成180°弯钩。

弯钩平直段长度不应小于3 d 。

当受压时，可不做弯钩。

3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。

4、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数 1.1 。

纵向受拉钢筋的最小锚固长度l a和一、二级、三级抗震等级的抗震锚固长度l aE (二)注：1、所有锚固长度均应l a≥250 。

2、Ⅰ级钢筋两端必须加弯钩。

HPB235钢筋为受拉时，其末端应做成180°弯钩。

弯钩平直段长度不应小于3 d 。

当受压时，可不做弯钩。

3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。

注：1、所有锚固长度均应l a≥250 。

2、Ⅰ级钢筋两端必须加弯钩。

HPB235钢筋为受拉时，其末端应做成180°弯钩。

弯钩平直段长度不应小于3 d 。

当受压时，可不做弯钩。

3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。

4、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数 1.1 。

注：1、所有锚固长度均应l a≥250 。

2、Ⅰ级钢筋两端必须加弯钩。

HPB235钢筋为受拉时，其末端应做成180°弯钩。

弯钩平直段长度不应小于3 d 。

当受压时，可不做弯钩。

3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。

4、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数 1.1 。

注：1、所有锚固长度均应l a≥250 。

2、Ⅰ级钢筋两端必须加弯钩。

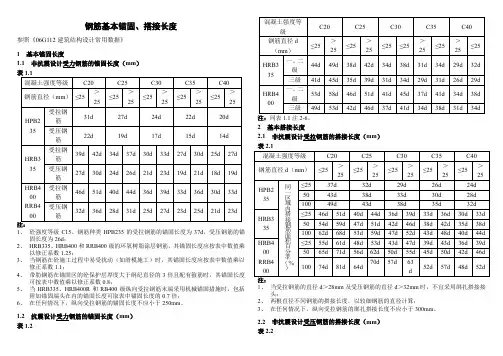

钢筋基本锚固、搭接长度参照《06G112建筑结构设计常用数据》1 基本锚固长度1.1 非抗震设计受力钢筋的锚固长度（mm）表1.1混凝土强度等级C20 C25 C30 C35 C40钢筋直径（mm）≤25＞25≤25＞25≤25＞25≤25＞25≤25＞25HPB2 35 受拉钢筋31d 27d 24d 22d 20d 受压钢筋22d 19d 17d 15d 14dHRB3 35 受拉钢筋39d 42d 34d 37d 30d 33d 27d 30d 25d 27d 受压钢筋27d 30d 24d 26d 21d 23d 19d 21d 18d 19dHRB4 00 RRB4 00 受拉钢筋46d 51d 40d 44d 36d 39d 33d 36d 30d 33d 受压钢筋32d 36d 28d 31d 25d 27d 23d 25d 21d 23d注：1、砼强度等级C15、钢筋种类HPB235的受拉钢筋的锚固长度为37d ，受压钢筋的锚固长度为26d；2、HRB335、HRB400和RRB400级的环氧树脂涂层钢筋，其锚固长度应按表中数值乘以修正系数1.25；3、当钢筋在砼施工过程中易受扰动（如滑模施工）时，其锚固长度应按表中数值乘以修正系数1.1；4、带肋钢筋在锚固区的砼保护层厚度大于纲纪直径的3倍且配有箍筋时，其锚固长度可按表中数值乘以修正系数0.8；5、当HRB335、HRB400R和RB400级纵向受拉钢筋末端采用机械锚固措施时，包括附加锚固端头在内的锚固长度可取表中锚固长度的0.7倍；6、在任何情况下，纵向受拉钢筋的锚固长度不应小于250mm。

1.2 抗震设计受力钢筋的锚固长度（mm）表1.2混凝土强度等级C20 C25 C30 C35 C40 钢筋直径d（mm）≤25＞25≤25＞25≤25≤25＞25≤25＞25≤25HRB335一、二级44d 49d 38d 42d 34d 38d 31d 34d 29d 32d三级41d 45d 35d 39d 31d 34d 29d 31d 26d 29dHRB400一、二级53d 58d 46d 51d 41d 45d 37d 41d 34d 38d三级49d 53d 42d 46d 37d 41d 34d 38d 31d 34d 注：同表1.1注2-6。

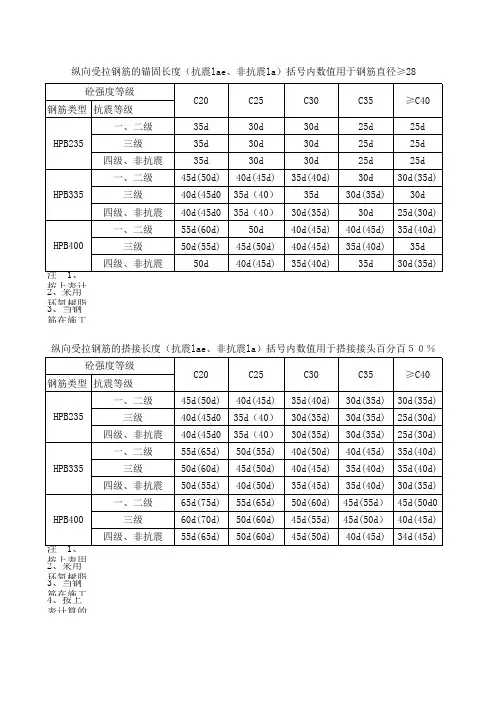

纵向受拉钢筋的锚固长度（抗震lae、非抗震la）括号内数值用于钢筋直径≥28
注 1、按上表计算的锚固长度la(lae)小于250（300）时，按250（300）采用；
2、采用环氧树脂涂层钢筋时，其锚固长度乘以修正系数1.25；
3、当钢筋在施工中受扰动时（如滑模施工），乘以修正系数1.1。

纵向受拉钢筋的搭接长度（抗震lae、非抗震la）括号内数值用于搭接接头百分百５０％
注 1、按上表用于钢筋直径≤25，分别按搭接接头百分百为25%（50%)计算；
2、采用环氧树脂涂层钢筋时，其锚固长度乘以修正系数1.25；
3、当钢筋在施工中受扰动时（如滑模施工），乘以修正系数1.1。

4、按上表计算的搭接长度小于300时，按300采用。
