受拉钢筋基本锚固长度lab、labE——11G101—1P53

钢筋锚固长度的规定钢筋锚固长度的规定有：基本锚固长度 Lab、受拉钢筋的锚固长度 La、纵向受拉钢筋的抗震锚固长度LaE、抗震梁柱纵向钢筋节点部位的锚固长度LabE （我认为11G101系列图集应以规范称呼为宜。

）《混凝土结构设计规范》GB 50010—20108.3钢筋的锚固8.3.1 当计算中充分利用钢筋的抗拉强度时，受拉钢筋的锚固应符合下列要求：1 基本锚固长度应按下列公式计算：普通钢筋 Lab＝α×（ƒy/ƒt）×d （8.3.1-1）式中：Lab—受拉钢筋基本锚固长度；α—锚固钢筋外系数，光面钢筋为0.16，带肋钢筋为0.14；ƒy—普通钢筋的抗拉强度设计值；ƒt—混凝土轴心抗拉强度设计值，当混凝土强度等级高于C60时，按C60取值；d—锚固钢筋的直径。

2 受拉钢筋的锚固长度按下列公式计算，且不应小于200mm；La＝ζa Lab （8.3.1-3）式中：La——受拉钢筋锚固长度；ζa——锚固长度修正系数，对普通钢筋按本规范第8.3.2条规定的规定取用，当多于一项时，可按连乘计算，但不应小于0.6；对预应力筋，可取1.0。

Lab ——受拉钢筋基本锚固长度。

11.1.7 混凝土结构构件的纵向受力钢筋的基本锚固和连接除应符合本规范第8.3节和8.4节的有关规定外，尚应符合下列规定：1 纵向受拉钢筋的抗震锚固长度LaE应按下式计算：LaE＝ζaE La （11.1.7-1）式中：ζaE——纵向受拉钢筋抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00；La——纵向受拉钢筋的锚固长度，按本规范8.3.1条确定。

抗震梁柱纵向钢筋节点部位的锚固长度LabE 计算公式：LabE＝ζaE Lab式中：ζaE——纵向受拉钢筋抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00；Lab ——受拉钢筋基本锚固长度。

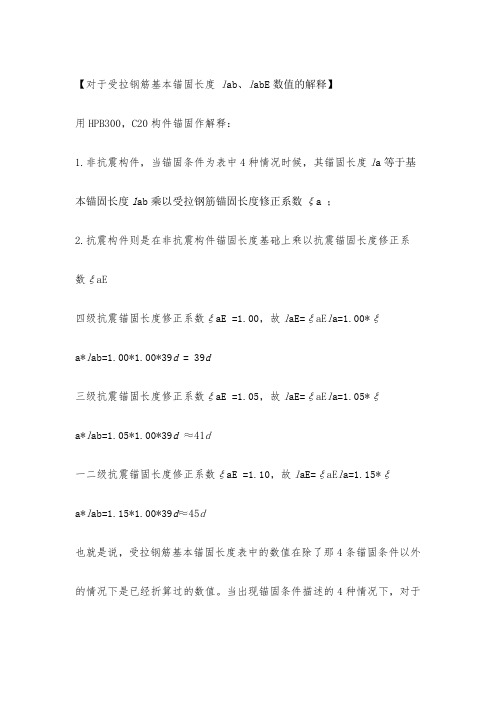

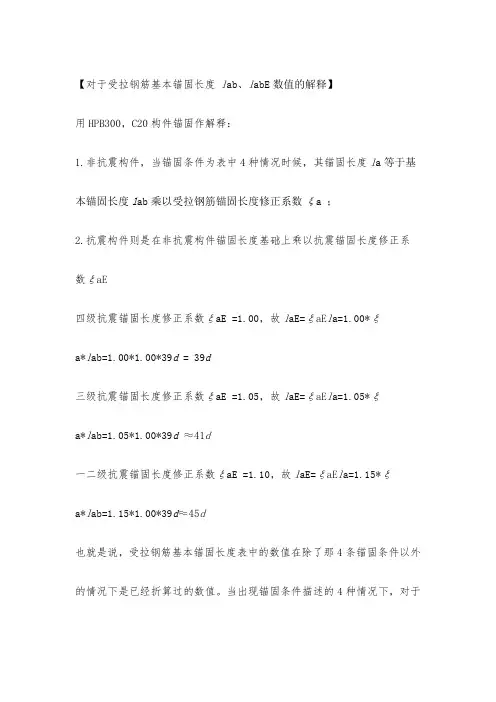

【对于受拉钢筋基本锚固长度l ab、l abE数值的解释】
用HPB300，C20构件锚固作解释：
1.非抗震构件，当锚固条件为表中4种情况时候，其锚固长度l a等于基本锚固长度l ab乘以受拉钢筋锚固长度修正系数ξa ；
2.抗震构件则是在非抗震构件锚固长度基础上乘以抗震锚固长度修正系数ξaE
四级抗震锚固长度修正系数ξaE =1.00，故l aE=ξaE l a=1.00*ξ
a*l ab=1.00*1.00*39d = 39d
三级抗震锚固长度修正系数ξaE =1.05，故l aE=ξaE l a=1.05*ξ
a*l ab=1.05*1.00*39d ≈41d
一二级抗震锚固长度修正系数ξaE =1.10，故l aE=ξaE l a=1.15*ξ
a*l ab=1.15*1.00*39d≈45d
也就是说，受拉钢筋基本锚固长度表中的数值在除了那4条锚固条件以外的情况下是已经折算过的数值。

当出现锚固条件描述的4种情况下，对于
受拉钢筋基本锚固长度表中的数值再乘以受拉钢筋锚固长度修正系数ξa 即可。

3.受拉钢筋锚固长度修正系数ξa表中注：中间时按内插值系指当锚固区保护层厚度在3d与5d之间时，修正系数可按0.8~0.7之间按比例取值。

（例如为4d,修正系数取0.75）。

11G101-1图集53页受拉钢筋锚固长度计算公式中:Lae=系数*La中的La是否有误，是否应为Labe。

请大侠帮解答! 11G101-1图集53页受拉钢筋锚固长度计算公式中:LaE=ζaE La中的La是否有误? 答:LaE=ζaE La中的La无误。

LaE=ζaE La 中的La是否有误?是否应为Labe。

怎么答您? 1、在ζa不发生情况下:LaE=LabE(当La=ζa Lab中的ζa不发生La=Lab，则LaE=Labe=ζaE Lab‘因La=Lab) 2、当ζa发生情况下:LaE≠LabE。

原因: ① 您没细看公式:La=ζa Lab。

②您错把11G101-1图集中LaE-抗震锚固长度，当成(抗震等级中)受拉钢筋基本锚固长度LabE，(从您的问中，已知您把LaE和LabE混淆了!)他俩最大的相似是“抗震”，原则的区别在“基本”，即永远LaE≥LabE，不可能LabE＞LaE出现，因LabE是“基本”。

LabE与LaE有什么区别?区别有三: 1 LabE是受拉钢筋钢筋基夲锚固长度。

LaE受拉钢筋抗震固长度。

是“基夲锚固长度与受拉钢筋抗震固长度之别” 。

2 受拉钢筋基夲锚固长度LabE，不含受拉钢筋锚固长度修正系数ζa值，而受拉钢筋抗震固长度LaE，内中一定含有受拉钢筋锚固长度修正系数ζa值。

3 LabE受拉钢筋基夲锚固长度查表能得其值。

而LaE受拉钢筋抗震固长度，必须经过计算才能得到(原因是ζa值)。

③公式:La=ζa Lab。

式中:La-受拉钢筋锚固长度; ζa -受拉钢筋锚固长度修正系数; Lab-受拉钢筋基本锚固长度。

我认为要读懂平法还要知其源在何处: 理解《混凝土结构设计规范》GB 50010-2010中条文对读懂平法是有帮助的，平法中的规定来自于规范，并没有超越规范，平法是规范的延伸。

《混凝土结构设计规范》GB 50010-2002 9.3.1当计算中充分利用钢筋的抗拉强度时，受拉钢筋的锚固应按下列公式计算: 普通钢筋La=α×(ƒy/ƒt)×d (9.3.1-1) 式中:La-受拉钢筋的锚固长度; 《混凝土结构设计规范》GB 50010-2010 8.3钢筋的锚固8.3.1 当计算中充分利用钢筋的抗拉强度时，受拉钢筋的锚固应符合下列要求: 1 基本锚固长度应按下列公式计算: 普通钢筋Lab=α×(ƒy/ƒt)×d (8.3.1-1) (注意:GB 50010-2010，公式中的Lab替代了GB 50010-2002公式中的La，定义也变了:Lab-受拉钢筋基本锚固长度;La-受拉钢筋锚固长度。

11G101中钢筋绑扎搭接（锚固）长度计算(ζ读Ze ta)在11G10系列图集，11G101—1、11G101—2、11G101—3中，分别在55、18、56页上，LI：纵向受拉钢筋绑扎搭接长度非抗震Ll=ζl laLIE：纵向受拉钢筋绑扎搭接长度抗震LlELaE：抗震锚固长度laELa：受拉钢筋锚固长度la，不应小于200。

ζI：是表中纵向受拉钢筋搭接长度修正系数，是表中纵向受拉钢筋搭接长度修正系数。

取值是按纵向钢筋搭接接头面积百分率（%），当纵向钢筋搭接接头面积百分率（%）≤25、50、100，ζl分别取1.2、1.4、1.6。

ζa：锚固长度修正系数ζa按右表取用，｛“受拉钢筋锚固长度修正系数ζa”的取用，（根据锚固条件：带肋钢筋的公称直径大于25，ζa取1.10；环氧树脂涂层带肋钢筋，ζa取1.25；施工过程中易受扰动的钢筋，ζa取1.10；锚固区保护层厚度分别为3d、5d时，ζa分别取0.80、0.70。

注：当锚固区保护层厚度在两者中间时按内插值。

d为锚固钢筋直径。

）｝当多于一项时，可按连乘计算，但不应小于0.6。

ζaE：为抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。

Lab：受拉钢筋基本锚固长度lab、labE”中可以查到LabE：受拉钢筋基本锚固长度lab、labE”中可以查到，表中的抗震等级，一、二级（labE）是通过（lab）×1.15得到、抗震等级，三级（labE）是通过（lab）×1.05得到、抗震等级，四级（labE）是通过（lab）×1.00得到，即（lab）＝（labE）。

常用计算公式：LIE=ζI LaELaE=ζaE LaLa=ζa Lab如不发生ζa则 La= Lab即LaE=ζaE × Lab查表中LabE是 =ζaE × Lab得到的数值即LIE=ζI LabE2014-10-2，义平11G101中钢筋的绑扎搭接（搭接）长度的计算在11G10系列图集，11G101—1、11G101—2、11G101—3中，分别在55、18、56页上，都有：“纵向受拉钢筋绑扎搭接长度Ll、LlE”一表。

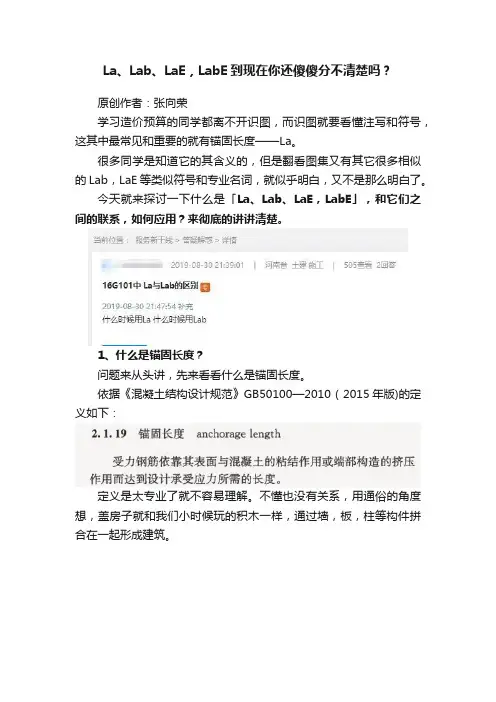

La、Lab、LaE，LabE到现在你还傻傻分不清楚吗？原创作者：张向荣学习造价预算的同学都离不开识图，而识图就要看懂注写和符号，这其中最常见和重要的就有锚固长度——La。

很多同学是知道它的其含义的，但是翻看图集又有其它很多相似的Lab，LaE等类似符号和专业名词，就似乎明白，又不是那么明白了。

今天就来探讨一下什么是「La、Lab、LaE，LabE」，和它们之间的联系，如何应用？来彻底的讲讲清楚。

1、什么是锚固长度？问题来从头讲，先来看看什么是锚固长度。

依据《混凝土结构设计规范》GB50100—2010 ( 2015年版)的定义如下：定义是太专业了就不容易理解。

不懂也没有关系，用通俗的角度想，盖房子就和我们小时候玩的积木一样，通过墙，板，柱等构件拼合在一起形成建筑。

不过像积木这样堆在一起显然是不结实的，一碰就碎，就需要一种坚固的连接方式，就是钢筋。

柱和梁怎么连接？用钢筋。

梁和板怎么连接？还是用钢筋。

钢筋就像人的骨架一样连接各个构件。

为了保证构件连接的牢固，钢筋需要互相锚入。

锚固长度就是钢筋锚在混凝土里，让钢筋埋入混凝土里面的长度，足够把钢筋拉断了还拉不出来。

锚固不一定非得是直的，也可以弯锚。

如下图中的挑梁，锚入柱内的长度，其混凝土与钢筋产生的握裹力正好承担挑梁的压力，这就是锚固长度。

锚固长度的数值，不一定越长越好，是在三种变量(钢筋等级、抗震等级、混凝土强度等级)变化下，经过多次试验，得出的一个保证混凝土结构安全的锚固长度。

这个就像是工资一样，每个人的工资是一个数字，根据岗位，工作时间不同，工资也不同，然后有一个工资表，自己对应自己名字去看工资，锚固长度的数值可以根据图集16G101-1中表格查到。

对应的数值是：多少倍d，d是锚入混凝土的钢筋直径，例如钢筋直径20mm，上表取值30d，锚固长度=20*30=600mm。

2、什么是La、Lab、LaE，LabE？”受拉钢筋锚固长度“这个词用La表示，每次图纸需要标注，不能都用“受拉钢筋锚固长度”这几个汉字表示，设计得累死，看图也不方便，所以用La代替。

受拉钢筋基本锚固长度：非抗震Lab——抗震Labe受拉钢筋锚固长度修正系数：ζ a受拉钢筋抗震锚固长度修正系数：ζaE对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00La——受拉钢筋锚固长度（非抗震）La＝ζ a Lab LaE——受拉钢筋锚固长度（抗震）LaE=ζaE LaLa＝ζa LabHc——柱截面沿框架方向的高度（圆柱为截面直径）Hn——所在的楼层柱净高Bc——端柱端头的宽度Bf——剪力墙厚度Ln——梁净跨度长度Hb——梁截面高度Hw——截面腹板高度G——侧面构造钢筋N——侧面抗扭钢筋Ln——梁净跨长度AP——代表的是动力配电箱AL——代表的是照明配电箱ALE——应急照明配电箱AT——双电源切换箱AW——电表箱RD——弱电QD——强电F——电涌保护器或避雷器XF——消防PF——排风PY——排烟YJV电缆型号的名称为：交联聚乙烯绝缘聚氯乙烯护套电力电缆电缆ZR-YJV-4*35+1*16-CT-SC50-WC-CC，NH-BV-2*2.5+BVR-1*2.5-CT-KBG20-WC-CC，3(RVVP-2X1.0/SC20)-FC,WC什么意思？ZR-YJV-4*35+1*16-CT-SC50-WC-CC中，ZR：阻燃，YJV：交联聚乙烯铜芯线4*35+1*16：4根截面积为35平方毫米和一根16平方毫米的芯SC50：电缆穿直径为50的焊接钢管WC：暗敷在墙内CC：暗敷在屋面或顶板内。

NH-BV-2*2.5+BVR-1*2.5-CT-KBG20-WC-CC中NH：耐火BV：聚氯乙烯铜芯线BVR：应该是软线WC：暗敷在墙内CT：桥架KBG为扣压式镀锌薄壁电线管，其连接是用扣压钳子，将管道和管件压出小坑，紧密连接。

JDG为紧定式镀锌薄壁电线管，其连接靠管件顶丝顶紧管道，达到紧密连接。

3(RVVP-2X1.0/SC20)-FC,WC 是指3根（多股软护套铜导线-2芯1平方，焊接钢管20MM）沿地面和墙面暗敷。

下图为03G101-1图集第34页的受拉钢筋抗震锚固长度查询表
常规情况下可以通过查表直接得到锚固长度Lae，较为方便。

下图为11G101-1图集第53页基本锚固长度（Lab）、基本抗震锚固长度（LabE）查询表
新版图集中如需求得锚固长度La及抗震锚固长度Lae需要根据表中的基本锚固长度乘以几个系数才能求得，相比03G图集查询相对麻烦，应部分网友建议，现将直径25划分以及环氧树脂涂层带肋钢筋划分条件调整至查询表范围内，以方便有需要的朋友直接查询。

表中数值均是根据GB50010-2010《混凝土结构设计规范》第8.3.1条之公式推导计算的，黄色部分为图集数值与计算数值不同之处，不知是图集计算错误还是图集有意如此所致，图集中此处数值为31d，环氧树脂涂层为39d，直径大于25为34d，直径大于25的环氧树脂涂层钢筋为43d（均比表中数值大1），如无需显示环氧树脂涂层钢筋，可见下表
以上内容仅是个人整理，以方便查询，原作者不能保证被转载后之数据无误，如有转载请注明原帖出处。

受拉钢筋基本锚固长度
受拉钢筋基本锚固长度是指在混凝土结构中，受拉钢筋需要嵌入混凝土中的最小长度，以保证钢筋与混凝土之间的承载力传递。

基本锚固长度取决于混凝土的强度，钢筋的强度和直径，以及加载方式（拉力、剪力或弯矩）。

根据混凝土结构设计规范，基本锚固长度可根据以下公式计算：
lb = k1 * k2 * k3 * db
其中，lb为基本锚固长度，k1、k2、k3为与钢筋直径、钢筋
强度、混凝土强度有关的修正系数，db为钢筋直径。

根据具体的设计参数和要求，可以参考相关规范或进行计算得出具体的基本锚固长度。

纵筋锚固长度计算公式1.钢筋锚固长度分：1.1充分利用钢筋的抗拉强度时，受拉钢筋的基本锚固长度Lab；1.2抗震等级框架梁、柱纵向钢筋在节点部位的弯折锚固长度基数LabE；（11 G101系列图集表格，称作受拉钢筋基本锚固长度Lab、LabE）1.3受拉钢筋锚固长度La；1.4受拉钢筋的抗震锚固长度LaE。

2.从钢筋锚固长度公式中符号的含义中，能发觉钢筋锚固长度公式之间的关系，而知道钢筋锚固长度怎么算吗？从而融会贯穿，得心应手地应用他。

2.1公式中几个相关符号的含义：2.1.1 Lab—受拉钢筋基本锚固长度；2.1.2 LabE—抗震等级框架梁、柱纵向钢筋在节点部位的弯折锚固长度基数；2.1.3 ζaE—纵向受拉钢筋抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00；2.1.4 La—受拉钢筋锚固长度；2.1.5 ζa——锚固长度修正系数，对一般钢筋按本规范第8.3.2条规定的规定取用（按表4），当多于一项时，可按连乘计算，但不应小于0.6；对预应力筋，可取1.0。

向左转|向右转向左转|向右转2.1.6 LaE—受拉钢筋的抗震锚固长度。

2.2钢筋锚固长度公式，知道钢筋锚固长度怎么算，必需细读，领悟其意。

可以说不同钢筋锚固长度怎么算？已经基本解决了解了解！2.2.1 Lab＝α×（?y/?t）×d （计算另详）；2.2.2 LabE＝ζaELab，这个LabE是由纵向受拉钢筋抗震锚固长度修正系数乘受拉钢筋基本锚固长度而得。

2.2.3 La＝ζa Lab，这个La是由受拉钢筋锚固长度修正系数乘受拉钢筋基本锚固长度而得。

2.2.4 LaE＝ζaE La，这个LaE是由纵向受拉钢筋抗震锚固长度修正系数乘受拉钢筋锚固长度而得。

3.图集未述清受拉钢筋基本锚固长度Lab的计算来源与办法。

我们先搞清他出自《混凝土结构设计规范》GB 50010—20228.3.1 当计算中充分利用钢筋的抗拉强度时，受拉钢筋的锚固应符合下列要求：1 基本锚固长度应按下列公式计算：一般钢筋Lab＝α×（?y/?t）×d （8.3.1-1）式中：Lab—受拉钢筋基本锚固长度；?y—一般钢筋的抗拉强度设计值；?t—混凝土轴心抗拉强度设计值，当混凝土强度等级高于C60时，按C60取值；α—锚固钢筋外系数，光面钢筋为0.16，带肋钢筋为0.14；d—锚固钢筋的直径。
