齿轮传动

齿轮传动第一节、齿轮传动的类型及应用一、概念：齿轮机构是由齿轮副组成的传递运动和动力的装置。

二、齿轮传动的类型：（一）两轴平行：按轮齿方向分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动按啮合情况分为人字齿圆柱齿轮传动、外啮合齿轮传动、内啮合齿轮传动（二）两轴不平行时：相交轴齿轮传动齿轮的种类很多，可以按不同方法进行分类。

（1） 根据轴的相对位置，可分为两大类：即平面齿轮传动（两轴平行）与空间齿轮传动（两轴不平行时）（2）按工作时圆周速度的不同，分低速、中速、高速三种。

（3）按工作条件不同，分为闭式齿轮传动（封闭在箱体内，并能保证良好润滑的齿轮传动）、半开式齿轮传动（齿轮浸入油池，有护罩，但不封闭）和开式齿轮传动（齿轮暴露在外，不能保证良好的润滑）三种。

（4）按齿宽方向齿与轴的歪斜形式，分直齿、斜齿和曲齿三种。

（5）按齿轮的齿廓曲线不同，分为渐开线齿轮、摆线齿轮和圆弧齿轮等几种。

（6）按齿轮的啮合方式，分为外啮合齿轮传动、内啮合齿轮传动和齿条传动。

三、齿轮传动的应用：1、传动比：122112z z n n i == 式中n1、n2表示主从动轮的转速，z1、z2表示主从动轮的齿数2、应用特点：优点：缺点：第二节、渐开线齿廓一、齿轮传动对齿廓曲线的基本要求：一是传动要平稳，二是承载能力要强二、渐开线的形成、性质：1、渐开线的形成：2、渐开线的性质：三、渐开线齿廓啮合基本定律：四、渐开线齿廓的啮合特点：1、传动比恒定2、3、4、第三节、渐开线标准直齿圆柱齿轮的基本参数和几何尺寸计算【复习】1、齿轮传动的分类及特点2、渐开线齿轮的性质【新授】一、齿轮各部分的名称：1、齿槽：2、齿顶圆：3、齿根圆：4、齿厚：5、齿槽宽：6、分度圆：7、齿距：8、齿高：9、齿顶高：10、齿根高：11、齿宽：二、主要参数：1、齿形角就单个齿轮而言，在端平面上，过断面齿廓上任意一点的径向直线与齿廓在该点的切线所夹的锐角为该点的齿形角。

分度圆压力角——齿形角——2、齿数Z——一个齿轮的牙齿数目即齿数。

齿轮传动科技名词定义中文名称：齿轮传动英文名称：gear drive 定义：利用齿轮传递运动和动力的传动方式。

应用学科：机械工程（一级学科）；传动（二级学科）；齿轮传动（三级学科）以上内容由全国科学技术名词审定委员会审定公布求助编辑百科名片齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。

具有结构紧凑、效率高、寿命长等特点。

（一）特点齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。

按齿轮轴线的相对位置分平行轴圆柱齿轮传动、相交轴圆锥齿轮传动和交错轴螺旋齿轮传动。

具有结构紧凑、效率高、寿命长等特点。

齿轮传动是指用主、从动轮轮齿直接、传递运动和动力的装置。

在所有的机械传动中，齿轮传动应用最广，可用来传递相对位置不齿轮传动远的两轴之间的运动和动力。

齿轮传动的特点是：齿轮传动平稳，传动比精确，工作可靠、效率高、寿命长，使用的功率、速度和尺寸范围大。

例如传递功率可以从很小至几十万千瓦；速度最高可达300m/s；齿轮直径可以从几毫米至二十多米。

但是制造齿轮需要有专门的设备，啮合传动会产生噪声。

（二）类型（1）根据两轴的相对位置和轮齿的方向，可分为以下类型：<1>直齿圆柱齿轮传动；<2> 斜齿圆柱齿轮传动<3>人字齿轮传动；<4>锥齿轮传动；<5>交错轴斜齿轮传动。

（2）根据齿轮的工作条件，可分为：<1>开式齿轮传动式齿轮传动，齿轮暴露在外，不能保证良好的润滑。

<2>半开式齿轮传动，齿轮浸入油池，有护罩，但不封闭。

<3>闭式齿轮传动，齿轮、轴和轴承等都装在封闭箱体内，润滑条件良好，灰沙不易进入，安装精确，轮传动有良好的工作条件，是应用最广泛的齿轮传动。

齿轮传动可按其轴线的相对位置分类。

齿轮传动按齿轮的外形可分为圆柱齿轮传动、锥齿轮传动、非圆齿轮传动、齿条传动和蜗杆传动。

按轮齿的齿廓曲线可分为渐开线齿轮传动、摆线齿轮传动和圆弧齿轮传动等。

齿轮传动的概念齿轮传动是一种机械传动方式，它通过齿轮的啮合来传递动力和运动。

齿轮传动具有许多优点，如高效率、高精度、高可靠性、低噪音等，因此在各种机械系统中得到了广泛的应用。

一、齿轮传动的类型齿轮传动可以根据不同的分类方式分为多种类型。

常见的分类方式有：1.平行轴齿轮传动：这种类型的齿轮传动适用于两个平行轴之间的动力传递。

它包括直齿圆柱齿轮传动、斜齿圆柱齿轮传动、人字齿圆柱齿轮传动等。

2.相交轴齿轮传动：这种类型的齿轮传动适用于两个相交轴之间的动力传递。

它包括直齿锥齿轮传动、斜齿锥齿轮传动等。

3.空间齿轮传动：这种类型的齿轮传动适用于三个轴线不在同一平面内的动力传递。

它包括交错轴斜齿轮传动、准双曲面齿轮传动等。

二、齿轮传动的特点齿轮传动作为一种常见的机械传动方式，具有以下特点：1.高效率：齿轮传动的啮合紧密，动力传递效率高，一般在95%以上。

2.高精度：齿轮传动的精度较高，能够保证准确的运动和动力传递。

3.高可靠性：齿轮传动的结构简单，使用维护方便，寿命长，可靠性高。

4.低噪音：齿轮传动的啮合过程平稳，噪音较低。

5.适用范围广：齿轮传动适用于各种功率和转速的机械系统，能够满足各种不同的需求。

三、齿轮传动的应用齿轮传动在各种机械系统中得到了广泛的应用，如：1.汽车：汽车中的变速器、驱动桥等都是采用齿轮传动来实现动力的传递和变速。

2.航空航天：航空航天器中的发动机、减速器等都涉及到齿轮传动，以实现高精度的运动和动力控制。

3.工业机械：工业机械中的电机、减速器、链轮、皮带轮等都采用齿轮传动，以实现高效的力和速度传递。

4.医疗器械：医疗器械中的精密仪器、手术器械等需要采用高精度的齿轮传动，以保证准确和稳定的工作。

5.建筑机械：建筑机械中的挖掘机、起重机等需要采用强大的齿轮传动系统，以实现大功率和高效率的工作。

四、齿轮传动的未来发展随着科技的不断进步和创新，齿轮传动也在不断地发展和改进。

未来，齿轮传动将朝着以下几个方向发展：1.高精度：随着机械系统对精度要求的不断提高，齿轮传动也需要不断地提高精度等级，以满足越来越高的精度要求。

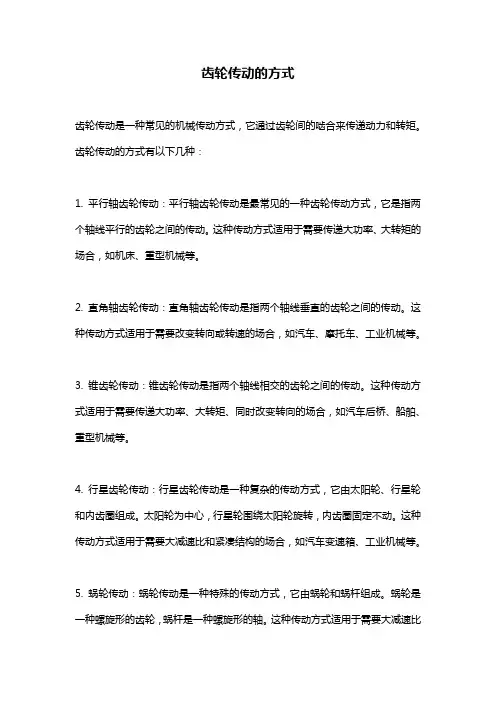

齿轮传动的方式
齿轮传动是一种常见的机械传动方式，它通过齿轮间的啮合来传递动力和转矩。

齿轮传动的方式有以下几种：
1. 平行轴齿轮传动：平行轴齿轮传动是最常见的一种齿轮传动方式，它是指两个轴线平行的齿轮之间的传动。

这种传动方式适用于需要传递大功率、大转矩的场合，如机床、重型机械等。

2. 直角轴齿轮传动：直角轴齿轮传动是指两个轴线垂直的齿轮之间的传动。

这种传动方式适用于需要改变转向或转速的场合，如汽车、摩托车、工业机械等。

3. 锥齿轮传动：锥齿轮传动是指两个轴线相交的齿轮之间的传动。

这种传动方式适用于需要传递大功率、大转矩、同时改变转向的场合，如汽车后桥、船舶、重型机械等。

4. 行星齿轮传动：行星齿轮传动是一种复杂的传动方式，它由太阳轮、行星轮和内齿圈组成。

太阳轮为中心，行星轮围绕太阳轮旋转，内齿圈固定不动。

这种传动方式适用于需要大减速比和紧凑结构的场合，如汽车变速箱、工业机械等。

5. 蜗轮传动：蜗轮传动是一种特殊的传动方式，它由蜗轮和蜗杆组成。

蜗轮是一种螺旋形的齿轮，蜗杆是一种螺旋形的轴。

这种传动方式适用于需要大减速比
和防倒转的场合，如起重机、电动机等。

以上是齿轮传动的几种常见方式，它们在不同的场合下有着不同的应用。

什么是齿轮传动
什幺是齿轮传动
齿轮传动是指由齿轮副传递运动和动力的装置，它是现代各种设备中应用最广泛的一种机械传动方式。

它的传动比较准确，效率高，结构紧凑，
工作可靠，寿命长。

齿轮传动是机械传动中应用最广的一种传动形式。

它的传动比较准确，效率高，结构紧凑，工作可靠，寿命长。

目前齿轮技术可达到的指标：圆周
速度v=300米每秒，转速n=105转每分钟，传递的功率P=105千瓦，模数
m=0.004~100毫米，直径d=1毫米~152.3毫米。

齿轮传动是指用主、从动轮轮齿直接、传递运动和动力的装置。

齿轮传动就是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。

齿轮传动
也可以指主、从动轮轮齿直接传递运动和动力的装置。

在所有的机械传动中，齿轮传动应用最广，可用来传递相对位置不远的两轴之间的运动和动力。

齿轮传动的特点是：齿轮传动平稳，传动比精确，工作可靠、效率高、寿命长，使用的功率、速度和尺寸范围大。

例如传递功
率可以从很小至几十万千瓦；速度最高可达300米每秒；齿轮直径可以从几。

齿轮的三种传动方式一、直齿轮传动直齿轮传动是一种常见的齿轮传动方式。

它由两个齿轮组成，其中一个齿轮的齿数较小，称为从动齿轮，另一个齿轮的齿数较大，称为主动齿轮。

在直齿轮传动中，主动齿轮的旋转驱动从动齿轮的旋转，从而实现能量传递和速度变换。

直齿轮传动具有结构简单、传动效率高、传动精度较高等优点。

它广泛应用于各种机械设备中，如汽车传动系统、工业生产设备等。

直齿轮传动还可以通过改变齿轮的齿数比来实现速度调节，从而适应不同工作要求。

二、斜齿轮传动斜齿轮传动是一种常用的齿轮传动方式。

它由两个斜齿轮组成，齿轮的齿面是斜的，且齿轮轴不平行。

在斜齿轮传动中，主动齿轮的旋转驱动从动齿轮的旋转，实现能量传递和速度变换。

斜齿轮传动具有传动平稳、传动效率高、传动比稳定等优点。

它广泛应用于各种需要传递大功率的机械设备中，如船舶、飞机等。

斜齿轮传动还可以通过改变齿轮的模数和齿数来实现速度调节，从而满足不同工况的要求。

三、锥齿轮传动锥齿轮传动是一种特殊的齿轮传动方式。

它由两个锥形齿轮组成，齿轮的齿面是锥形的，齿轮轴相交于一点。

在锥齿轮传动中，主动齿轮的旋转驱动从动齿轮的旋转，实现能量传递和速度变换。

锥齿轮传动具有传动平稳、传动效率高、传动比可调等优点。

它广泛应用于各种需要传递大功率和变速的机械设备中，如汽车差速器、摩托车变速器等。

锥齿轮传动还可以通过改变齿轮的锥度和齿数比来实现速度调节，从而适应不同的工作要求。

总结：齿轮传动是一种常见的机械传动方式，具有结构简单、传动效率高、传动比可调等优点。

直齿轮传动、斜齿轮传动和锥齿轮传动是其中的三种常见方式。

它们在不同的机械设备中起到了重要的作用，实现了能量传递和速度变换。

在实际应用中，我们可以根据具体需求选择合适的齿轮传动方式，以满足不同工作要求。
