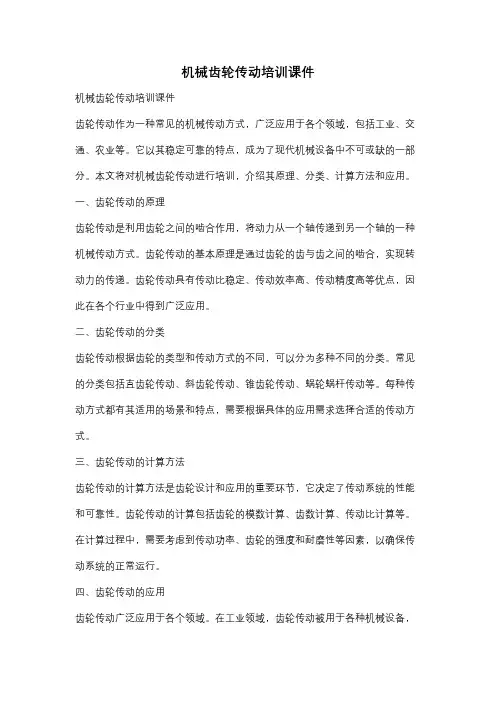

机械齿轮传动培训课件机械齿轮传动培训课件齿轮传动作为一种常见的机械传动方式，广泛应用于各个领域，包括工业、交通、农业等。
它以其稳定可靠的特点，成为了现代机械设备中不可或缺的一部分。
本文将对机械齿轮传动进行培训，介绍其原理、分类、计算方法和应用。
一、齿轮传动的原理齿轮传动是利用齿轮之间的啮合作用，将动力从一个轴传递到另一个轴的一种机械传动方式。
齿轮传动的基本原理是通过齿轮的齿与齿之间的啮合，实现转动力的传递。
齿轮传动具有传动比稳定、传动效率高、传动精度高等优点，因此在各个行业中得到广泛应用。

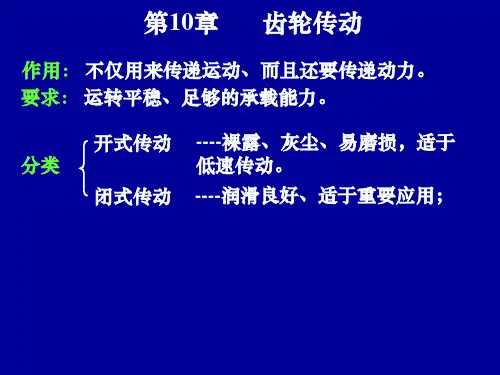

二、齿轮传动的分类齿轮传动根据齿轮的类型和传动方式的不同，可以分为多种不同的分类。
常见的分类包括直齿轮传动、斜齿轮传动、锥齿轮传动、蜗轮蜗杆传动等。
每种传动方式都有其适用的场景和特点，需要根据具体的应用需求选择合适的传动方式。
三、齿轮传动的计算方法齿轮传动的计算方法是齿轮设计和应用的重要环节，它决定了传动系统的性能和可靠性。
齿轮传动的计算包括齿轮的模数计算、齿数计算、传动比计算等。
在计算过程中，需要考虑到传动功率、齿轮的强度和耐磨性等因素，以确保传动系统的正常运行。
四、齿轮传动的应用齿轮传动广泛应用于各个领域。
在工业领域，齿轮传动被用于各种机械设备，如机床、起重设备、输送机等。
在交通领域，齿轮传动被用于汽车、火车、船舶等交通工具的传动系统。
在农业领域，齿轮传动被用于农机设备，如收割机、拖拉机等。
齿轮传动的应用范围广泛，几乎涵盖了所有机械设备的传动需求。
五、齿轮传动的发展趋势随着科技的不断进步，齿轮传动也在不断发展。
目前，齿轮传动的发展趋势主要包括以下几个方面：一是高效节能，通过减小传动损失和提高传动效率，实现能源的节约；二是智能化，通过传感器和控制系统的应用，实现齿轮传动的智能监测和控制；三是轻量化，通过材料的优化和结构的设计，减小齿轮传动的重量和体积，提高机械设备的性能。
六、总结齿轮传动作为一种重要的机械传动方式，具有稳定可靠、传动效率高等优点，广泛应用于各个领域。
机械设计基础齿轮传动课件•齿轮传动基本概念与分类•齿轮参数与几何计算•齿轮材料、热处理及精度等级选择•渐开线直齿圆柱齿轮设计实例分析•斜齿圆柱齿轮、锥齿轮和蜗杆传动简介•齿轮加工方法与设备简介•实验环节：齿轮参数测量与性能试验目录01齿轮传动基本概念与分类齿轮传动定义及作用定义齿轮传动是指通过两个或多个互相啮合的齿轮传递动力和运动的机械传动方式。
作用实现平行轴、相交轴或交错轴之间的动力和运动传递，改变转速、扭矩和旋转方向。
齿轮类型与特点圆柱齿轮分为直齿、斜齿和人字齿，具有结构简单、制造方便的特点，广泛应用于平行轴间的传动。
圆锥齿轮分为直齿锥齿轮、斜齿锥齿轮和曲线齿锥齿轮，用于相交轴间的传动，具有重合度大、传动平稳的优点。
蜗杆蜗轮由蜗杆和与之啮合的蜗轮组成，用于交错轴间的传动，具有传动比大、结构紧凑的特点。
应用领域及发展趋势应用领域广泛应用于机械、汽车、航空航天、能源等领域，如变速箱、减速器、差速器等。
发展趋势随着科技的不断进步，齿轮传动正向高精度、高效率、高可靠性、低噪音等方向发展。
同时，新材料、新工艺和计算机技术的应用也为齿轮传动的创新和发展提供了有力支持。
02齿轮参数与几何计算根据齿轮传动的承载能力和制造精度要求，选择合适的模数系列，并进行模数圆整。
模数选择压力角选择齿数选择通常选择标准压力角20°，特殊情况下可选择其他压力角。
避免根切现象，保证齿轮传动的平稳性和承载能力，选择合适的齿数范围。
030201模数、压力角及齿数选择分度圆直径计算分度圆直径计算公式d=mz，其中d为分度圆直径，m为模数，z为齿数。
分度圆直径的确定根据齿轮传动的中心距和传动比要求，确定两个齿轮的分度圆直径。
根据模数和齿形角，计算齿轮的齿厚。
齿厚计算根据齿厚和齿槽宽的关系，确定齿槽宽。
齿槽宽确定根据齿轮的模数、齿数和压力角，计算公法线长度，并进行圆整。
公法线长度是齿轮加工和检测的重要参数之一。
公法线长度确定齿厚、齿槽宽及公法线长度确定03齿轮材料、热处理及精度等级选择具有良好的可加工性和机械性能，成本低廉，常用于低速、轻载齿轮。
机械设计基础课件齿轮传动-(带特殊条款) 机械设计基础课件：齿轮传动1.引言齿轮传动是机械设计中的一种基本传动方式，广泛应用于各种机械设备的运动和动力传递。
齿轮传动具有结构简单、传动效率高、可靠性好、寿命长等优点，因此在工业生产和日常生活中得到广泛应用。
本课件将介绍齿轮传动的基本原理、分类、设计方法和应用。
2.齿轮传动的基本原理齿轮传动是利用齿轮副的啮合来传递动力和运动的一种传动方式。
齿轮副由两个或多个齿轮组成，其中主动齿轮通过旋转驱动从动齿轮，从而实现动力和运动的传递。
齿轮副的啮合是通过齿轮齿廓的接触来实现的，齿廓的形状和尺寸决定了齿轮传动的性能和精度。
3.齿轮传动的分类齿轮传动根据齿轮的形状和布置方式可分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动、直齿圆锥齿轮传动和蜗轮蜗杆传动等。
直齿圆柱齿轮传动是应用最广泛的一种齿轮传动方式，具有结构简单、制造容易、精度高等优点。
斜齿圆柱齿轮传动具有传动平稳、噪声低、承载能力强等优点，适用于高速和重载的传动场合。
直齿圆锥齿轮传动适用于空间狭小和角度传动的场合。
蜗轮蜗杆传动具有大传动比、自锁性和精度高等特点，适用于低速、大扭矩的传动场合。
4.齿轮传动的设计方法齿轮传动的设计主要包括齿轮的几何设计、强度设计和精度设计。
齿轮的几何设计是根据传动比、工作条件、材料等因素确定齿轮的齿数、模数、压力角等参数。
强度设计是保证齿轮传动在规定的工作条件下具有足够的承载能力和寿命，主要包括齿面接触强度和齿根弯曲强度的计算。
精度设计是保证齿轮传动的精度和运动平稳性，主要包括齿轮的加工精度和装配精度的控制。
5.齿轮传动的应用齿轮传动在工业生产和日常生活中得到广泛应用。
在机床、汽车、船舶、飞机等机械设备中，齿轮传动用于传递动力和运动，实现各种复杂的运动轨迹和速度变化。
在风力发电、水力发电等能源领域，齿轮传动用于传递高速旋转的动力，实现能源的转换和利用。
在、自动化设备等高科技领域，齿轮传动用于实现精确的运动控制和动力传递，提高设备的性能和效率。

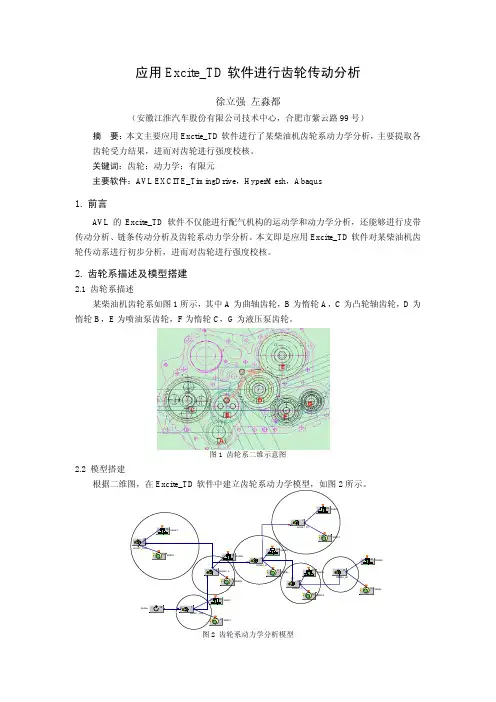

应用Excite_TD软件进行齿轮传动分析徐立强左淼都（安徽江淮汽车股份有限公司技术中心，合肥市紫云路99号）摘要：本文主要应用Exctie_TD软件进行了某柴油机齿轮系动力学分析，主要提取各齿轮受力结果，进而对齿轮进行强度校核。
关键词：齿轮；动力学；有限元主要软件：A VL EXCITE_TimingDrive，HyperMesh，Abaqus1. 前言A VL的Excite_TD软件不仅能进行配气机构的运动学和动力学分析，还能够进行皮带传动分析、链条传动分析及齿轮系动力学分析。
本文即是应用Excite_TD软件对某柴油机齿轮传动系进行初步分析，进而对齿轮进行强度校核。
2. 齿轮系描述及模型搭建2.1 齿轮系描述某柴油机齿轮系如图1所示，其中A为曲轴齿轮，B为惰轮A，C为凸轮轴齿轮，D为惰轮B，E为喷油泵齿轮，F为惰轮C，G为液压泵齿轮。
2.2 模型搭建2.3 齿轮系主要参数本文所分析的齿轮系为斜齿轮传动，其主要参数如表1所示。
表1 齿轮系主要参数法向模数:1.75 压力角:15° 螺旋角:21°齿轮 齿数 分度圆 齿顶圆 全齿高 重量[Kg]坐标 曲轴齿轮 30 56.235 60.6 3.789 0.439 (0,0) 惰轮A 齿轮 43 80.604 85.64 3.789 0.84 （19.5，67) 凸轮轴齿轮 60 112.47 114.04 3.937 0.788 (76,82.3) 惰轮B 齿轮 52 97.474 101.38 3.857 0.77 (98.92,109.43) 燃油泵齿轮 60 112.47 113.98 3.907 1.054 (155.5,197) 惰齿轮C 39 73.106 77.34 3.903 1.09 (164.63,53.95) 液压泵齿轮2546.86351.473.8410.545(221.97,73.25）各齿轮的转动惯量如表2所示。
