无需厂家参与设计生产 定来设义定：。是可这一重样种复就集设可成计以电，由路改设，变计它芯人的片员逻的自辑功行功能编能程按把照一用个户数对字器系件统编程 “集成”可在通一过片EDPALD软上件，在而实不验必室去进请行芯操片作制造厂商设计和制 作专用的速集度成/功电耗路/面芯积片不了及。全定制/半定制设计的数字系统
智能
逻辑运算
系统
存
输入
储 器
控制 电路
控制信号 数据 条件信号 处理
输出 接口
2019/12/31
GUET School of Information & Communications
数据输出
12
▪ 输入电路 ➢ 完成信号的转换：模数转换器、译码器、数据选 择器和寄存器 ➢ 输入应该包含缓冲电路
▪ 输出电路 ➢ 输出驱动与执行 ➢ 译码器、显示电路、寄存器和数模转换器来实现 ➢ 输出应该锁存
2019/12/31
GUET School of Information &
13
Communications
▪ 数据处理器 ➢ 主要包括逻辑运算与算术运算 ➢ 数字系统不可缺少的部分
▪ 控制器 ➢ 协调数字系统工作的部件 ➢ 数字系统不可缺少的部分 ➢ 输入：时钟/条件信号/全局信号/…… ➢ 输出：控制信号/相对于时钟的信号(时序)/……
▪ 时钟电路 ➢ 产生使系统工作的同步全局信号——时钟
2019/12/31
GUET School of Information &
14
Communications
▪ 复杂数字系统的组成
➢ 控制器 ➢ 若干子系统
子
子
子
系
系
系

第4章应用VHDL设计数字系统-电子琴和音乐播放器的设计

第4章应用VHDL设计数字系统-电子琴和音乐播放器的设计

CLK
IF EN = '1' THEN
--检测是否允许计数（同步使能）
IF CNTI < 9 THEN --检测是否小于9
RST
CNTI := CNTI + 1; --小于9，允许加1计数
EN
ELSE
CNTI := (OTHERS =>‘0’); --大于等于9，计数值清零 END IF;
inst
END IF;
END IF;
IF CNTI = 9 THEN COUT <= ‘1’; --计数等于9，输出进位信号
ELSE COUT <= '0';
END IF;
CNT <= CNTI; --将计数值向端口输出
END PROCESS;
END behav;
CNT[3..0] COUT
项目1：电子琴的设计
仿真结果：10进制计数器设计
结论： 计数器就可以完成分频器的任务！
项目1：电子琴的设计
设计关键：N进制计数器设计——可变分频器
LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; USE IEEE.STD_LOGIC_UNSIGNED.ALL;
CNT_N CLK
RST
ENTITY CNT_N IS PORT (
CNT[11..0] COUT
项目1：电子琴的设计
设计关键：N进制计数器设计——可变分频器
ARCHITECTURE behav OF CNT_N IS
BEGIN
PROCESS(CLK, RST, EN)
VARIABLE CNTI : STD_LOGIC_VECTOR(11 DOWNTO 0);

数字系统设计ppt课件

数字系统设计ppt课件

数字系统设计与CPLD应用
29
硬件描述语言 HDL Hardware Description Language
用于设计硬件电子系统的计算机语言，它用软件编程的 方式来描述电子系统的逻辑功能、电路结构和连接形式，与 传统的门级描述方式相比，它更适合大规模系统的设计。
Abel HDL AHDL Verilog HDL VHDL Hardware C
数字系统设计与CPLD应用
30
例如，一个二选一的选择器的电原理图如图0－4所示
图0－4 二选一选择器的电原理
数字系统设计与CPLD应用
31
用VHDL语言描述的二选一选择器如下：
ENTITY mux IS
PORT(d0，d1，sel ：IN BIT ；
q ：OUT BIT) ；
END mux ；
ARCHITECTURE connect OF mux IS
数字系统设计与CPLD应用
19
自底向上(Bottom to Up)的主要设计步 第一步:选择逻辑元、骤器件。
由数字电路的基本知识可知，可以用与非 门，或非门，D触发器，JK触发器等基本逻 辑元、器件来构成一个计数器。设计者根据 电路尽可能简单，价格合理，购买和使用方 便及各自的习惯来选择构成六进制计数器的 逻辑元、器件。
当今的产品开发设计人员通常
采用建立数字系统的算法模型来
设计数字系统。
数字系统设计与CPLD应用
12
§ 0.2 数字系统设计方法论
• 数字系统设计的两个分支：
1.系统硬件设计
2.系统软件设计。
• 随着计算机技术的发展和硬件描述语言HDL（ Hardware Description Language）的出现 ，硬件设计方法又有了新的变化。

eda第四章

eda第四章

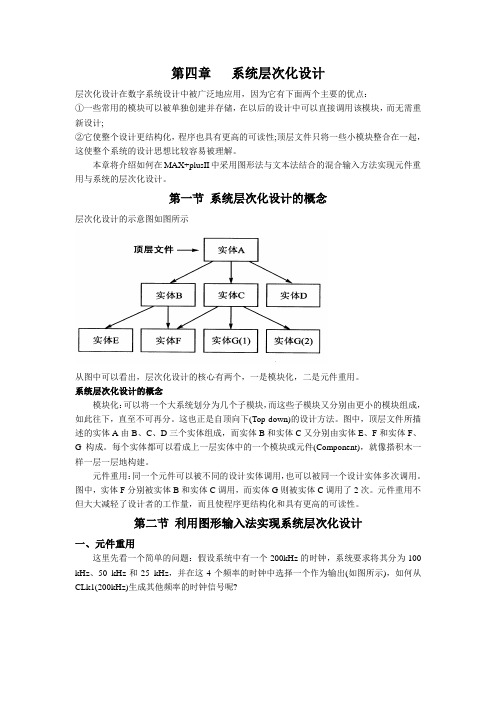

第四章系统层次化设计层次化设计在数字系统设计中被广泛地应用，因为它有下面两个主要的优点：①一些常用的模块可以被单独创建并存储，在以后的设计中可以直接调用该模块，而无需重新设计;②它使整个设计更结构化，程序也具有更高的可读性;顶层文件只将一些小模块整合在一起，这使整个系统的设计思想比较容易被理解。

本章将介绍如何在MAX+plusII中采用图形法与文本法结合的混合输入方法实现元件重用与系统的层次化设计。

第一节系统层次化设计的概念层次化设计的示意图如图所示从图中可以看出，层次化设计的核心有两个，一是模块化，二是元件重用。

系统层次化设计的概念模块化：可以将一个大系统划分为几个子模块，而这些子模块又分别由更小的模块组成，如此往下，直至不可再分。

这也正是自顶向下(Top-down)的设计方法。

图中，顶层文件所描述的实体A由B、C、D三个实体组成，而实体B和实体C又分别由实体E、F和实体F、G构成。

每个实体都可以看成上一层实体中的一个模块或元件(Component)，就像搭积木一样一层一层地构建。

元件重用：同一个元件可以被不同的设计实体调用，也可以被同一个设计实体多次调用。

图中，实体F分别被实体B和实体C调用，而实体G则被实体C调用了2次。

元件重用不但大大减轻了设计者的工作量，而且使程序更结构化和具有更高的可读性。

第二节利用图形输入法实现系统层次化设计一、元件重用这里先看一个简单的问题：假设系统中有一个200kHz的时钟，系统要求将其分为100 kHz、50 kHz和25 kHz，并在这4个频率的时钟中选择一个作为输出(如图所示)，如何从CLk1(200kHz)生成其他频率的时钟信号呢?很容易就可以想到两种方案：①设计一个2分频电路、一个4分频电路和一个8分频电路，直接从200kHz时钟信号分频得到所需的几个频率的时钟信号(如图所示);②只设计一个2分频电路，用3个2分频电路级联的方式，从200kHz信号中逐级分出所需的时钟信号(如图所示)。

第4章 CPU的设计方法及范例

第4章 CPU的设计方法及范例
现
非常简单CPU不具有应用价值，仅用来说明 设计过程。不过，只要我们能正确设计出只有4条 指令的CPU，就可以设计出拥有40条指令的CPU， 甚至更多·· ·。难道这样还有怀疑吗？当然不能期 望马上就有创新，但这个CPU是拥有自主知识产 权的。或者有些同学会这样想，我以后并非从事 硬件的工作，更不可能从事设计CPU的专业，我 也相信这是事实。但是，这绝对有利于我们掌握 计算机的工作原理，也有利于从事各种软、硬件 开发和计算机科学等领域的研究、教学工作。
图4.9 通用CPU的状态图
其实CPU就是一个复杂的有限状态机 【冯· 诺依曼机的理论是基于图灵（Turing） 机理论的，而图灵机就是一个有限状态 机】。通过确定状态及其对应的微操作， 就可明确CPU为了取数据（或指令），指 令译码和执行指令集中每一条指令所必须 要完成的步骤。 问题：什么是图灵机理论？
1966年美国计算机协会设立“图灵奖”，被视为计算机科学界的最高荣誉
它的“纸带”相当于作业薄，读写头相当于人的眼 睛、手、笔，对于输入集｛x1，x2，…xn｝，r（i， 0）= xi，i= 1,2,..n相当于“抄题”，而映射f 的读写变换相当于人脑判断确定下一步的行为且 指挥手和笔如何去动作和书写。它高度概括地回 答了什么是运算，不但为计算复杂度理论提供了 研究工具，而且为20世纪50年代计算机的设计提 供了思想基础，即Moore机和Mealy机。【注：当 出现状态Sy或Sn时，即得到了Turing 机的运算结 论Yes或No，这时即S(t)∈｛ Sy，Sn ｝时停机】
二、建立数据通路的原理和方法
1．存贮器数据通路的原理
2．CPU内部的数据通路（两种不同的方案）
三、CPU内部寄存器控制信号的定义和确定方法
2．决定每个部件应完成的功能（详见图4.14）

数字电子技术基础(第四版)-第4章-组合逻辑电路解析PPT课件

数字电子技术基础(第四版)-第4章-组合逻辑电路解析PPT课件

-
54
设计实例2：用2N选一数据选择器实现 N+1个变量的逻辑函数。
设计思想： ①将N个变量接数据选择器的选择输入端（即地址端） ②余下的一个变量作为数据选择器的数据输入端。
-
55
例：用74153实现三变量函数。
F (A ,B ,C ) m (1 ,3 ,5 ,6 )
解一：设B接A1，C接A0。
A
' 0
)
m2
'
...
Y7 ' ( A2 A1A0 ) m 7 '
-
45
-
46
-
47
三、用译码器构成函数发生器P186
例1：
请写出Y的逻辑函数式
Y(Y3'Y4'Y5')' Y3Y4 Y5
m3 m4 m5
m(3, 4,5)
Y A 'B C A B 'C ' A B 'C
-
48
例2：用74138构成下 列函数发生器：
F A 'B 'C A 'B C A B 'C A B C ' 0 B 'C ' ( A ' A ) B 'C A B C ' A 'B C
0 m 0 1 m 1 A m 2 A 'm 3
D 0 m 0 D 1 m 1 D 2 m 2 D 3 m 3
-
56
解二：设A接A1，B接A0。
4）画逻辑图（略）
-
31
三、优先编码器 8线-3线优先编码器
74HC148
-
1、功能表
输入：I 0 ~ I 7 ,共8个输入端

数字系统设计课件

数字电路与系统第十一章数字系统设计数字系统的基本概念算法状态机逐次逼近型转换器数字系统设计 数字系统设计举例数字系统的结构框图如图所示，主要由数据处理器和系统控制器两个核心部分组成。

◆输入/输出接口主要用于系统和外界交换信息，或者用来与模拟系统相连，将模拟量转化为数字量，或将数字量转化为模拟量。

◆控制器是控制数字系统内各模块协同工作的电路，它根据外部输入信号、系统状态及处理器反馈信号，产生对数字信号处理器的控制信号及系统对外输出信号。

◆处理器则在控制器的控制信号控制下，按一定工作步骤工作，并完成各种数字信号处理或复杂时序操作。

◆有些规模较大的数字系统控制还设置了存储器，用来存储数据和各种控制信息，以供控制器调用组合逻辑电路和时序逻辑电路，例如译码器、多路选择器、加法器、数据寄存器、移位寄存器、计数器等，通常称之为逻辑部件或功能模块，他们是构成数字系统的基本电路。

通常以是否有控制器作为区别功能部件和数字系统的标志，凡是包含控制器且能按顺序进行操作的系统，不论规模大小，一律称为数字系统，否则只能算是一个子系统部件，不能叫做一个独立的数字系统。

数字系统的规模可大可小，复杂程度也有很大差别，复杂的如计算机，数字通信设备，简单的如交通灯控制系统。

数字系统的设计方法一般采用自上而下（Top-Down）的设计方法。

所谓“上”指的是系统功能，向下就是按“系统一子系统一模块一触发器/门电路”的顺序逐层进行设计。

对于简单的小型数字系统，可以直接对它进行模块划分，其核心是将整个系统从逻辑上划分成控制器和处理器（受控电路）两大模块，采用ASM图来描述控制器和处理器的工作过程。

如果系统比较复杂，可以在将系统划分为多个子系统，逐步确定子系统方案与模块划分，分别设计和实现各子系统，最后由各子系统组成完整的数字系统。

数字系统设计过程ASM图是描述数字系统控制算法的流程图。

应用ASM图设计数字系统，可以很容易将语言描述的设计问题变成时序流程图的描述。

数字系统设计概述27页PPT
