苏科版_九年级物理上学期期末试卷及答案

苏科版九年级上学期期末考试物理试题一．选择题1.如图所示的工具中，在使用时属于费力杠杆的是A. 羊角锤B. 瓶起子C. 撬棒D. 食品夹2.如图所示，用一个重为8N的动滑轮来提升物体，在实际工作中竖直向上的拉力为20N，则动滑轮的机械效率（）A. 一定等于80%B. 一定大于80%C. 一定小于80%D. 以上情况都有可能3.下列家用电器电流最接近4A的是A. 空调B. 洗衣机C. 日光灯D. 电子手表4.下列实例中，属于通过做功改变内能的是A. 用暖水袋暖手，手变热B. 锯木头时，锯片变热C. 饮料放冰箱里，饮料变凉D. 水放太阳底下晒，水变热5.小明设计了一种输液提示器，能让护士在护士站通过观察电压表的示数知道药液量的多少，并且当袋中药液量减少时，电压表示数随之减小。

下列电路图中符合要求的是A. B.C. D.6.分别标有“110V 100W”和“220V 40W”的甲、乙两灯都正常发光，相同时间内消耗电能的关系正确的是A. W甲＞W乙B. W甲＜W乙C. W甲＝W乙D. 无法确定7.现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如图所示．其中各个设备的特征是（）A. 电能表上可以直接读出应该交的电费B. 空气开关的作用与保险丝作用完全相同C. 三线插座正中间的插孔应该接三脚插头的最长那只脚D. 漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地8.如图所示，电源电压保持不变，电阻R1的阻值为10Ω，闭合开关S1、S2，电压表示数为6V；断开S2后，电压表示数为2V，则R2的阻值和电源电压分别是A. 10Ω8VB. 20Ω6VC. 20Ω8VD. 10Ω6V9.如图是一种安装在潜水器上的深度计的工作电路图，其中显示器由电流表改装而成，压力传感器的电阻值随所受压力的增大而减小，电源两端的电压保持不变，R0是定值电阻，随着潜水器的下潜，下列判断正确的是A. 压力传感器的电阻增大B. 通过显示器的电流减小C. 压力传感器的电压减小D. R0两端的电压减小10.下列做法中符合安全用电原则的是A. 发现有人触电立刻用手把人拉开 B. 靠近但不接触高压带电体C. 用湿抹布擦插座D. 家庭电路中，开关接在火线上11.在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（）（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损．A. （1）和（2）B. （2）和（3）C. （1）和（3）D. （2）和（4）12.小林设计了如图所示的四种电路用于测量小灯泡额定功率（已知小灯泡的额定电压、定值电阻R0的阻值），其中能完成测量目的电路是A. B. C. D.二．填空题13.汽车散热器常用水作为冷却剂，这是利用了水的比热容较______（选填“大”或“小”）的特点．一段时间后水量减少，剩下的水比热容_____（选填“变大”、“不变”或“变小”）．当汽车散热器散热时，通过____方式改变了水的内能．14.如图甲是学校里面常用的一种移动指示牌，结构示意图如图乙所示，其中AB为指示牌牌面，CD和BE 为支架（支架重力不计），指示牌被风吹倒时可看做杠杆，根据图示风向，则支点是______点（填图中字母），把风力看成动力，那阻力是______，若增大CE、DE的长度，则它更______（填“容易”或“不容易”）被风吹倒。

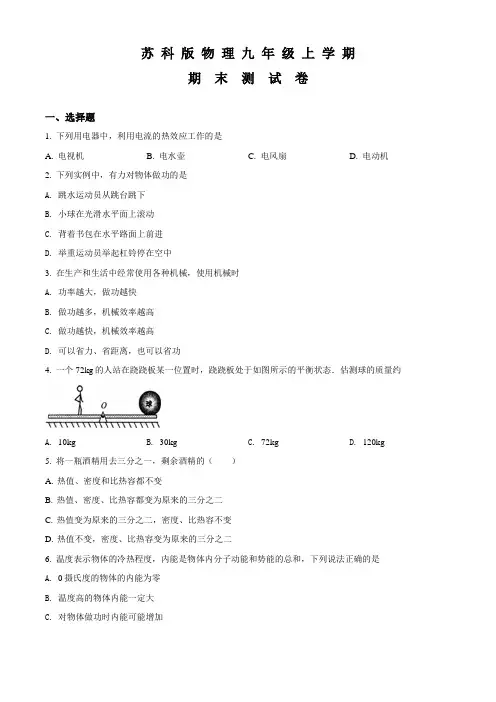

苏科版物理九年级上学期期末测试卷一、选择题1. 下列用电器中，利用电流的热效应工作的是A. 电视机B. 电水壶C. 电风扇D. 电动机2. 下列实例中，有力对物体做功的是A. 跳水运动员从跳台跳下B. 小球在光滑水平面上滚动C. 背着书包在水平路面上前进D. 举重运动员举起杠铃停在空中3. 在生产和生活中经常使用各种机械，使用机械时A. 功率越大，做功越快B. 做功越多，机械效率越高C. 做功越快，机械效率越高D. 可以省力、省距离，也可以省功4. 一个72kg的人站在跷跷板某一位置时，跷跷板处于如图所示的平衡状态．估测球的质量约A. 10kgB. 30kgC. 72kgD. 120kg5. 将一瓶酒精用去三分之一，剩余酒精的（）A. 热值、密度和比热容都不变B. 热值、密度、比热容都变为原来的三分之二C. 热值变为原来的三分之二，密度、比热容不变D. 热值不变，密度、比热容变为原来的三分之二6. 温度表示物体的冷热程度，内能是物体内分子动能和势能的总和，下列说法正确的是A. 0摄氏度的物体的内能为零B. 温度高的物体内能一定大C. 对物体做功时内能可能增加D. 物体内能增加时温度一定升高7. 将导体AB、灵敏电流表和开关构成回路，将导体AB悬挂在蹄形磁铁之间，闭合开关后A. 电流表会发生偏转B.AB向右运动时电流表指针偏转C. AB向上运动时电流表指针偏转D. 蹄形磁铁向下运动时电流表指针偏转8. 导体对电流有阻碍作用、电阻越大阻碍作用越大，当在导体两端加上一定电压时，就会有电流流过导体A. 通过导体的电流越大，导体电阻越小B. 通过导体的电流为零，导体的电阻也为零C. 加在导体两端的电压越大，导体的电阻越大D. 电阻是导体本身的性质，与电流、电压无关9. 如图所示，根据可测量的数据，不能测量电阻R的A. 阻值 B. 电流 C. 电功率 D. 电功10. 如图所示，电路中电源电压不变，闭合开关S后，电路正常工作．一段时间后，电灯熄灭、两只电表的示数均变大，则发生的故障是A. 电阻R短路B. 电阻R断路C. 灯泡L断路D. 灯泡L短路11. 压敏电阻的阻值随所受压力的增大而减小，现要设计一个电路，使得压力增大时电表示数减小，符合要求的电路是A. B. C. D. 12. 如图所示，电源电压不变，通过改变开关的状态，读出电表的读数，不能比较电阻R1和R2大小的是A. B.C. D.二、填空题13. 如图所示，在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，棉絮燃烧起来．这是用_____的方式使物体内能增加，其能量转化与汽油机的_____冲程相同．若筒内不放棉絮，将活塞迅速向下压，筒内气体温度将_____（选填“升高”/“不变”/“降低”）．14. 如图是皮球落地后弹跳过程中，每隔相等时间曝光一次所拍摄的照片．A、B是同一高度的两点，则经过A点时的重力势能_____B点的重力势能；经过A点时的速度_____经过B点的速度；经过A点时的机械能_____B点的机械能（都选填“大于”“小于”或“等于”）．15. 如图所示，小明通过斜面用平行于斜面F＝200N的推力，将质量为30kg的物体在5s时间内匀速推到1m高的平台上，斜面一长s＝2m（g取10N/kg）．则：推力的功率为_____ W，斜面的机械效率为_____%，斜面对物体的摩擦力为_____ N．16. 如图所示，a处的磁场比b处的磁场_____（强/弱），静止在a处的小磁针的北极指向_____（左/右）．若将此磁体在空中悬吊起来，静止时图示的右端指向地磁场的_____（南/北）极．17. 小华将标有“220V 1800W”的电水壶正常工作6min，消耗的电能为_____kW•h，消耗的电能转化为_____能．电水壶工作一段时间后，家中的空气开关（与熔丝作用相同）突然自动断开，这一现象_____（能/不能）说明小华家的电路一定超负荷运行．18. 如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“20Ω1A”的字样，电压表量程为0～3V，则灯L正常发光时的电流为_____A．若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的最小阻值是_____Ω；灯泡L的最小功率会达到_____W．（忽略灯丝电阻的变化）19. 如图所示，电源电压保持不变，闭合开关，当滑动变阻器滑片向左移动时，电流表的示数_____，电压表的示数_____，电压表示数与电流表示数的比值_____（均选填“变大”、“不变”、“变小”）．20. 某小组在探究“比较两种物质在太阳照射下升温快慢”的活动中，同学们经过讨论，一致认为应控制两种物质的_____和初温相等，确保两种物质的受热面积相同且正对阳光，这样做是为了让两种物质在相同的时间内_____相同，若采用正确的方法进行探究，半小时后，甲物质的温度升高了5℃，乙物质的温度升高了2℃，则比热容较大的物质是_____（甲/乙）．三、解答题21. 在图中，由电流方向填入电池和电流表的符号，使电路成为并联电路．（）22. 在图中，将电灯和开关接到电路中．（）23. 如图所示，根据电源的正负极标出磁感线的方向、小磁针N、S极．（）24. 小明家每天所消耗的天然气能将1标准气压下30kg、20℃的水烧开，通过燃气计量表，查出每天消耗的天然气约0.5m3，天然气的热值为3.6×107J/m3，水的比热容是4.2×103J/（kg•℃），求小明家（1）烧水时有效利用的热量；（2）每天消耗天然气放出的热量；（3）所用烧水炉具的能量利用效率．25. 搬运工人用如图所示的滑轮组，在5s内将一个重120N的物体匀速提升3m，所用的拉力F为50N，不计绳重及摩擦．求：（1）拉力F做功的功率；（2）滑轮组的机械效率；（3）提升480N重物时的拉力．26. 如图甲所示，探究“通电直导线周围的磁场”时，将一根直导线放在静止小磁针的正上方，并与小磁针平行．（1）闭合开关后，观察到小磁针发生偏转，说明通电直导线周围存在_____．改变直导线中的电流方向，小磁针偏转方向_____（不变/改变）．（2）实验中小磁针的作用是_____．若移走小磁针，通电直导线周围_____（仍有/没有）磁场．（3）进一步探究表明，通电直导线周围磁场分布情况如图乙所示．它的磁感线是以电流为中心的一系列同心圆．由乙图可知，若甲图中直导线的电流方向不变，将小磁针移到直导线的正上方平行放置，小磁针的偏转方向与原来_____（相同/相反），你判断的依据是_____．27. 某实验小组测一滑轮组机械效率的数据如表：实验次数动滑轮重G动/N钩码重G物/N钩码上升高度h物/m直接将钩码举高做的功W有用/J弹簧力计的示数F拉/N绳子自由端移动距离s物/m/使用滑轮组动力做功W总/J滑轮组的机械效率η10.53 1 0.1 0.1 0.7 0.3 0.21 47.6%2 2 0.1 0.2 1.1 0.3 0.33 60.6% 34 0.1 0.4 2 0.3 0.6 66.6% （1）请你在图中画出本实验的绕绳方法．（ ）（2）用同一滑轮组提升不同重物至同一高度：克服动滑轮的重力所做的额外功_____（相同/不同）；提升的物重增加时，克服摩擦和绳重所做的额外功_____（变大/不变/变小），滑轮组的机械效率_____（变大/不变/变小）．（3）由本实验_____（能/不能）推断：任何机械的机械效率跟物重均有关． 28. 小明想测量一只额定电压为2.5V 小灯泡的额定功率．（1）如图甲是他测量的实物电路图，图中连线不完整，请你用笔画线代替导线将实物电路连接完整，使实验能正常进行． （ ）（2）在闭合开关前，应将图中滑动变阻器滑片P 移至_____（选填“A”或“B”）端．（3）连好电路闭合开关，他发现无论如何移动滑动变阻器滑片P ，小灯泡都不发光，如果仅仅是由于小灯泡断路，可观察到电压表_____示数，电流表_____示数．（4）排除故障后，闭合开关，移动滑动片P 到某一位置，电压表示数如图乙所示，此时应将滑片P 向_____（选填“A”或“B”端移到合适位置，读出电流表示数，即可算出小灯泡的额定功率．（5）在做实验的过程中，小明不慎将电流表碰坏了，于是他用一个阻值为10Ω的定值电阻R 0，连接成如图丙所示的电路，先将开关S 接“a”时，调节滑动变阻器，使电压表的读数为_____V ，再将开关S 接“b”，读出电压表的读数为2.8V ，由此可计算出小灯泡的额定功率为_____W ． 29. 阅读短文，回答问题： 电磁继电器电磁继电器是电子控制器件，由低压控制电路和工作电路两部分组成，它能用较小的电流控制较大的电流．电磁继电器的主要部件是电磁铁、衔铁、弹簧和触点．电磁铁内部铁芯和衔铁都是软铁类物质，这种物质在有外磁场时容易被磁化，离开磁场时容易退磁．低压控制电路通过接通电源，电流通过电磁铁线圈产生磁场，磁场的磁感应强度与通过它的电流成正比，具有磁性的电磁铁对衔铁有吸引力，电磁继电器就是通过低压控制电路中有无电流使触点接触状况发生改变的．（1）接通低压电源时使电磁铁内铁芯________，断电后电磁铁内铁芯________．（2）如图甲所示，与衔铁相连的直杆是一种简单机械，物理上称之为________．（3）如图甲所示，在实验中电磁继电器工作时，可能发生的动作是________（填所选项的字母）．A.低压电源断开，工作电路中的灯泡不亮，电动机转动B.低压电源接通，工作电路中的灯泡不亮，电动机转动C.低压电源断开，工作电路中的灯泡发光，电动机转动D.低压电源接通，工作电路中的灯泡发光，电动机不转动（4）某次低压电源通电后，电磁铁不能将衔铁完全吸下，现要使电磁继电器能正常工作，可采取的措施是________（填所选项的字母）．A.减小工作电路中的电流B.增大工作电路中的电流C.减小低压控制电路中的电流D.增大低压控制电路中的电流（5）如图乙所示，描述了电磁铁对衔铁的吸引力的大小F与低压控制电路中的电流强度I的关系，可能正确的是________．答案与解析一、选择题1. 下列用电器中，利用电流的热效应工作的是A. 电视机B. 电水壶C. 电风扇D. 电动机【答案】B【解析】【分析】电流的热效应：电流通过导体要发热（电能转化为内能），这叫做电流的热效应，如电灯、电炉、电烙铁、电焊等都是电流的热效应的例子．【详解】A．电视机在使用时主要将电能转化为光能和声能，不是利用电流的热效应来工作的，故A不符合题意；B．电水壶是利用电流的热效应制成的加热设备，是利用电流的热效应来工作的，故B符合题意；C．电风扇主要是把电能转化为机械能，不是利用电流的热效应工作的，故C不符合题意；D．电动机主要是把电能转化为机械能，不是利用电流的热效应工作的，故D不符合题意．故选B．2. 下列实例中，有力对物体做功的是A. 跳水运动员从跳台跳下B. 小球在光滑水平面上滚动C. 背着书包在水平路面上前进D. 举重运动员举起杠铃停在空中【答案】A【解析】【分析】做功的两个必要因素：一是作用在物体上的力，二是在力的方向上移动的距离，二者缺一不可，据此分析判断．【详解】A．跳水运动员从跳台跳下，受重力的作用，并且在重力的方向移动了距离，重力对人做功，故A 符合题意．B．小球在光滑水平面上滚动，依靠的是小球的惯性，小球水平方向上虽然移动了距离，但是水平方向上没有力的作用，没有力做功，故B不符合题意．C．背着书包在水平路面上前进，人给书包一个向上的力，书包向上没有移动距离，该力对书包没有做功，故C 不符合题意．D ．举重运动员举起杠铃停在空中，有力作用在物体上，但是没有移动距离，该力对杠铃没有做功，故D 不符合题意． 故选A ．3. 在生产和生活中经常使用各种机械，使用机械时 A. 功率越大，做功越快 B. 做功越多，机械效率越高 C. 做功越快，机械效率越高 D. 可以省力、省距离，也可以省功 【答案】A 【解析】 【分析】（1）功率是表示做功快慢的物理量，即功率越大，做功越快；（2）机械效率是表示有用功所占总功的百分比；即效率越高，有用功所占的比例就越大； （3）功率和效率是无必然联系的； （4）使用任何机械都不省功．【详解】A ．功率是表示做功快慢的物理量，故做功越快功率一定越大，故A 正确；B ．机械效率是表示有用功所占总功的百分比，故做功多，而不知道是额外功还是有用功，所以无法判断机械效率，故B 错误；C ．由于功率和效率没有直接关系，所以功越快，机械效率不一定越高，故C 错误；D ．使用任何机械都不省功，故D 错误． 故选A ．4. 一个72kg 的人站在跷跷板某一位置时，跷跷板处于如图所示的平衡状态．估测球的质量约A. 10kgB. 30kgC. 72kgD. 120kg【答案】B 【解析】设人的质量为m 1，球的质量是m 2，如图， L OB 约为L OA 的2倍，∵跷跷板处于平衡状态，∴G 1 L OA =G 2 L OB ，即：m 1 gL OA =m 2 gL OB ，∴球的质量：m 2 =m 1L OA /L OB ，故m 2约为36kg ，故选B ．5. 将一瓶酒精用去三分之一，剩余酒精的（）A. 热值、密度和比热容都不变B. 热值、密度、比热容都变为原来的三分之二C. 热值变为原来的三分之二，密度、比热容不变D. 热值不变，密度、比热容变为原来的三分之二【答案】A【解析】【详解】热值、密度和比热容都是物质的特性，不随体积或质量的变化而变化.所以将一瓶酒精用去三分之一，热值、密度和比热容都不变；故选A.6. 温度表示物体的冷热程度，内能是物体内分子动能和势能的总和，下列说法正确的是A. 0摄氏度的物体的内能为零B. 温度高的物体内能一定大C. 对物体做功时内能可能增加D. 物体内能增加时温度一定升高【答案】C【解析】【分析】（1）一切物体都具有内能．（2）物体的内能跟物体的质量、状态、温度有关．（3）改变物体内能的方式有做功和热传递．（4）内能增加时，可能是物体温度升高，也可能是物体的状态发生改变．【详解】A．一切物体在任何温度下都具有内能，所以0℃的物体仍然有内能，故A错误；B．内能的大小与物体的质量、温度、状态有关，所以温度高的物体内能不一定大，故B错误；C、若对物体做功时没有放出热量，则物体的内能一定增加；若对物体做功同时放出热量，物体的内能可能增加、减小或不变，故C正确；D、物体内能增加时，其温度不一定升高，如晶体熔化时吸收热量，内能增加，但温度不变，故D错误．故选C．7. 将导体AB、灵敏电流表和开关构成回路，将导体AB悬挂在蹄形磁铁之间，闭合开关后A. 电流表会发生偏转B. AB向右运动时电流表指针偏转C. AB向上运动时电流表指针偏转D. 蹄形磁铁向下运动时电流表指针偏转【答案】B【解析】【分析】产生感应电流的条件：闭合电路的部分导体在磁场中做切割磁感线运动．【详解】将导体AB、灵敏电流表和开关构成回路．根据各选项判断．A．闭合开关后，导体在磁场中不运动，没有感应电流，电流表指针不偏转，故A错误；B．磁体不动，AB向右运动时，导体做切割磁感线运动，因此电路中会有感应电流产生，电流表的指针偏转，故B正确；C．AB向上运动时，由于不切割磁感线，所以在电路中不会产生感应电流，电流表的指针不偏转，故C错误；D．导体AB不动，蹄形磁铁向下运动时，不切割磁感线，电路中不会产生感应电流，电流表的指针不偏转，故D错误．故选B．8. 导体对电流有阻碍作用、电阻越大阻碍作用越大，当在导体两端加上一定电压时，就会有电流流过导体A. 通过导体的电流越大，导体电阻越小B. 通过导体的电流为零，导体的电阻也为零C. 加在导体两端的电压越大，导体的电阻越大D. 电阻是导体本身的性质，与电流、电压无关【答案】D【解析】【分析】电阻是导体对电流的阻碍作用，是导体本身的一种属性；电阻与电压、电流无关．【详解】电阻是导体本身的一种属性，其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关，即使电压或电流为零，电阻也不为零．故只有选项D说法正确．故选D．9. 如图所示，根据可测量的数据，不能测量电阻R的A. 阻值B. 电流C. 电功率D. 电功【答案】D【解析】【分析】分析电路的连接及电表测量的量，根据欧姆定律、电功率和电功的定义分析．【详解】图中定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测通过R的电流，则根据URI，可求出电阻R的阻值，根据P=UI可求电阻R的电功率，即ABC选项均可测量；根据W=UIt可知，没有工作时间，不能测量电阻R的电功．故选D．10. 如图所示，电路中电源电压不变，闭合开关S后，电路正常工作．一段时间后，电灯熄灭、两只电表的示数均变大，则发生的故障是A. 电阻R短路B. 电阻R断路C. 灯泡L断路D. 灯泡L短路【答案】D【解析】【详解】A．如果电阻R短路，电路中电流变大，但电压表示数变为零，不符合题意；B．如果电阻R断路，则电流表示数为零，电压表正负接线柱与电源两极相连，因此电压表示数变大，不符合题意；C．如果灯L断路，电流表示数变为零，不符合题意；D．如果灯L短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增大，电流表示数增大，符合题意；11. 压敏电阻的阻值随所受压力的增大而减小，现要设计一个电路，使得压力增大时电表示数减小，符合要求的电路是A. B.C. D.【答案】D【解析】【分析】并联电路中各支路独立工作、互不影响，根据题意可知压力变化时压敏电阻阻值的变化，根据欧姆定律判断电流的变化；在串联电路中，用电器两端电压与其阻值成正比，据此判断电压表示数变化．【详解】A．压敏电阻与定值电阻并联，电路两端电压一定，当压力增大时，压敏电阻的阻值减小，则总电阻减小，根据欧姆定律可知，干路电流增大，即电流表示数增大，故A不符合要求；B．电流表测量压敏电阻支路的电流，当压力增大时，压敏电阻的阻值减小，根据欧姆定律可知，通过压敏电阻的电流增大，即电流表示数增大，故B不符合要求；C．压敏电阻与定值电阻串联，电压表测定值电阻R0 的电压，当压力增大时，压敏电阻阻值减小，根据串联电路中用电器两端电压与其阻值成正比可知，压敏电阻两端电压减小，则定值电阻R0两端电压增大，即电压表示数增大．故C不符合要求；D．压敏电阻与定值电阻串联，电压表测压敏电阻的电压，当压力增大时，压敏电阻阻值减小，根据串联电路中用电器两端电压与其阻值成正比可知，压敏电阻两端电压减小，即电压表示数减小．故D符合要求．故选D．12. 如图所示，电源电压不变，通过改变开关的状态，读出电表的读数，不能比较电阻R1和R2大小的是A. B.C. D.【答案】D【解析】【分析】（1）串联电路中各处的电流相等，阻值大的电阻其两端的电压较大，反之较小，即电压与电阻成正比；（2）并联电路中各支路两端的电压相等，通过的电流较大的支路其电阻较小，反之越大．【详解】A．两个电阻串联，电压表V1测电源两端的电压，电压表V2测量电阻R1两端的电压，由串联电路中总电压等于各分电压之和可知R2两端的电压，根据串联电路的分压特点可知两电阻的阻值大小关系，故A不符合题意；B．两个电阻串联，两个电压表分别测量两个电阻两端的电压，根据串联电路的分压特点可知两电阻的阻值关系，故B不符合题意；C．由电路图知，两开关均闭合时，电路为R1的简单电路，电流表测电路中的电流I1；只闭合S1时，两电阻串联，电流表测电路中的电流I2；根据欧姆定律分别计算出再次的电阻，求之差为R2的电阻，就能比较两电阻的阻值关系，故C不符合题意；D．两电阻并联，电压表测电源的电压，电流表测量干路电流，只能求出电路的总电阻，不能求出或测出电阻R2、R1的阻值，无法比较两电阻的阻值大小，故D符合题意．故选D．二、填空题13. 如图所示，在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，棉絮燃烧起来．这是用_____的方式使物体内能增加，其能量转化与汽油机的_____冲程相同．若筒内不放棉絮，将活塞迅速向下压，筒内气体温度将_____（选填“升高”/“不变”/“降低”）．【答案】(1). 做功(2). 压缩(3). 升高【解析】【分析】改变内能的方法有：做功和热传递；当对物体做功，物体的内能将增大，温度升高；内燃机有四个冲程，在压缩冲程中，活塞压缩空气做功，将机械能转化为内能．【详解】在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，棉絮燃烧起来，这是因为压缩筒内空气做功，机械能转化为内能，使空气的内能增加；该实验中，压缩筒内空气做功，活塞的机械能转化为筒内空气的内能，与内燃机的压缩冲程相同；实验中如果不放入棉絮，将活塞迅速向下压，机械能转化为内能，筒内气体内能增大，温度升高．14. 如图是皮球落地后弹跳过程中，每隔相等时间曝光一次所拍摄的照片．A、B是同一高度的两点，则经过A点时的重力势能_____B点的重力势能；经过A点时的速度_____经过B点的速度；经过A点时的机械能_____B点的机械能（都选填“大于”“小于”或“等于”）．【答案】(1). 等于(2). 大于(3). 大于【解析】【分析】（1）动能大小的影响因素：质量、速度，质量越大，速度越大，动能越大；（2）重力势能大小的影响因素：质量、被举得高度，质量越大，高度越高，重力势能越大；（3）机械能等于动能和势能之和，不计阻力，机械能守恒．【详解】由图可知，A、B是同一高度的两点，皮球的质量始终不变，所以A点的重力势能等于B点的重力势能；皮球运动的过程中，克服阻力做功，其中部分机械能转化为内能，机械能总量减小，所以A点的机械能大于B点的机械能；又由于A点和B点的重力势能相同，所以A点的动能大于B点的动能，则A点的速度大于B点的速度．15. 如图所示，小明通过斜面用平行于斜面F＝200N的推力，将质量为30kg的物体在5s时间内匀速推到1m高的平台上，斜面一长s＝2m（g取10N/kg）．则：推力的功率为_____ W，斜面的机械效率为_____%，斜面对物体的摩擦力为_____ N．【答案】 (1). 80 (2). 75 (3). 50【解析】【分析】（1）根据公式W=Fs 求出推力做的总功；知道做功时间，利用W P t =求推力做功功率； （2）知道物体重力和高度，利用公式W=Gh 求出有用功；利用效率公式W W η=有用总求出机械效率；（5）根据W 总=W 有用+W 额求出克服摩擦做的额外功，根据W 额=fs 求出摩擦力．【详解】（1）推力做的总功：W 总=Fs=200N ×2m=400J ，推力做功功率：400580W sJ W P t ===； （2）物体的重力：G=mg=30kg ×10N/kg=300N ，推力做的有用功：W 有用=Gh=300N ×1m=300J ；斜面的机械效率：300J 400J100%75%W W η⨯===有用总； （3）因为W 总=W 有用+W 额所以克服摩擦做的额外功：W 额=W 总﹣W 有用=400J ﹣300J=100J ，根据W 额=fs ，得斜面对物体的摩擦力：100J 50N 2mW f s ===额． 16. 如图所示，a 处的磁场比b 处的磁场_____（强/弱），静止在a 处的小磁针的北极指向_____（左/右）．若将此磁体在空中悬吊起来，静止时图示的右端指向地磁场的_____（南/北）极．【答案】 (1). 弱 (2). 左 (3). 南【解析】分析】（1）在磁体外部，磁感线从N极出发，回到S极；（2）磁感线的疏密程度反映磁场的强弱；（3）同名磁极相互排斥，异名磁极相互吸引；（4）地磁场的北极在地理南极附近，地磁场南极在地理北极附近，结合磁极间的作用规律可做出判断．【详解】磁感线越密集，该处磁场越强，越稀疏，故图中a处的磁场比b处的磁场弱；磁体外部的磁感线是从N极出发，回到S极的，所以磁体的右侧是N极，左侧是S极，故a点所放小磁针静止时北极指向左；地磁场的北极在地理南极附近，地磁场南极在地理北极附近，如果将此磁体在教室中悬吊起来，静止时图示的右端指向北方，即地磁场的南极．17. 小华将标有“220V 1800W”的电水壶正常工作6min，消耗的电能为_____kW•h，消耗的电能转化为_____能．电水壶工作一段时间后，家中的空气开关（与熔丝作用相同）突然自动断开，这一现象_____（能/不能）说明小华家的电路一定超负荷运行．【答案】(1). 0.18 (2). 内(3). 不能【解析】【分析】（1）由公式WPt可求得6min内消耗的电能．（2）要判断能量转化的问题，主要看它消耗什么能量，产生什么能量，因为总是消耗的能量转化为了产生的能量．（3）家庭电路中的空气开关自动断开，是因为电流过大，其原因有二：一是短路，二是用电器的总功率过大．【详解】（1）已知通电时间t=6min=0.1h，电水壶消耗的电能：W=Pt=1.8kW×0.1h=0.18kW•h．（2）电水壶属于电热器，利用电流的热效应工作，工作时，将电能转化为内能；（3）电水壶工作一段时间后，家中的空气开关（与熔丝作用相同）突然自动断开，可能是用电器的总功率过大，使得电路中的电流过大，也可能是电路中发生了短路，也会使空气开关自动断开．不能说明小华家的电路一定超负荷运行．18. 如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“20Ω 1A”的字样，电压表量程为0～3V，则灯L正常发光时的电流为_____A．若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的最小阻值是_____Ω；灯泡L的最小功率会达到_____W．（忽略灯丝电阻的变化）。

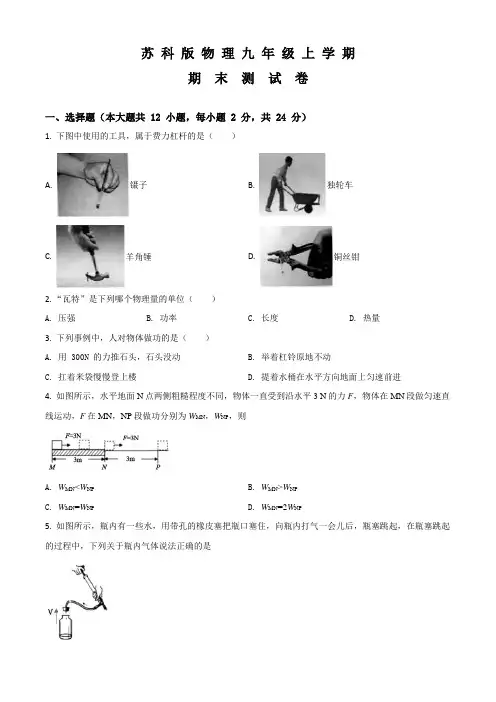

苏科版物理九年级上学期期末测试卷一、选择题（本大题共 12 小题，每小题 2 分，共 24 分）1. 下图中使用的工具，属于费力杠杆的是（）A. 镊子B. 独轮车C. 羊角锤D. 铜丝钳2. “瓦特”是下列哪个物理量的单位（）A. 压强B. 功率C. 长度D. 热量3. 下列事例中，人对物体做功的是（）A. 用 300N 的力推石头，石头没动B. 举着杠铃原地不动C. 扛着米袋慢慢登上楼D. 提着水桶在水平方向地面上匀速前进4. 如图所示，水平地面N点两侧粗糙程度不同，物体一直受到沿水平3 N的力F，物体在MN段做匀速直线运动，F在MN，NP段做功分别为W MN，W NP，则A. W MN<W NPB. W MN>W NPC. W MN=W NPD. W MN=2W NP5. 如图所示，瓶内有一些水，用带孔的橡皮塞把瓶口塞住，向瓶内打气一会儿后，瓶塞跳起，在瓶塞跳起的过程中，下列关于瓶内气体说法正确的是A. 气体对瓶塞做功，气体的内能减少B. 瓶塞对气体做功，气体的内能减少C. 气体对瓶塞做功，气体的内能增加D. 瓶塞对气体做功，气体的内能增加6. 如图所示的电路中，闭合开关时，下列说法正确的是（ ）A. 两个灯泡串联B. 开关只能控制灯L 1C. 电流表测的是灯泡L 1的电流D. 电流方向从电流表到开关7. 两只小灯泡 L1 和 L2 连接在同一电路中，以下哪个特点可以确认两灯是串联的（ ）A. 两灯两端的电压相等B. 两灯两端的电压不相等C. 通过两灯的电流相等D. 通过两灯的电流不相等8. 下列关于生活用电的说法正确的是（ ）A. 家庭电路中开关接在火线或零线上都可以B . 当保险丝熔断后，可以用铜丝代替C. 使用测电笔时，手不要接触笔尾金属体，以免触电D. 发生触电事故时，应立即切断电源 9. 【2017•哈尔滨卷】如图所示，闭合开关S ，发现灯泡L 1亮，L 2不亮．调节变阻器滑片P ，L 1变亮，L 2始终不亮，出现这一现象的原因可能是( )A. 滑动变阻器断路B. 滑动变阻器短路C. 灯泡L2短路D. 灯泡L2断路10. 两只电水壶，甲标有“220V 1000W”乙标有“220V 1500W”，甲水壶装水1000g，乙水壶装水1500g，两水壶正常工作 10分钟，各自把水烧开．若此过程中电流通过甲水壶做功记为 W 甲，通过乙水壶做功记为 W 乙．则A. W甲≥W乙B. W甲＜W乙C. W甲＝W乙D. W甲＝1.5W乙11. 图所示为一环境温度监控电路，R1为定值电阻，R2为用半导体材料制成的热敏电阻（电阻随温度的升高而变小）．当环境温度升高时，电流表的示数I和电源的功率P 的变化情况分别是（）A. I 变大，P 变大B. I 变小，P 变小C. I 变小，P 变大D. I 变大，P 变小12. 如图所示，电源电压为 12V 且保持不变，R1 为定值电阻，R2 为滑动变阻器（a，b 为其两端点），闭合开关 S，当滑片 P 在某一端点 a 时，电流表示数为 0.1A，R2 消耗的电功率为 1W，当滑片 P 移动至某一位置 c 时，电压表示数为 4V，R1 消耗的电功率为 3.2W，下列说法正确的是（）A. 滑片 P 在 a 点时，R1 消耗电功率为 2WB. 滑片 P 在 b 点时，R1 消耗的电功率为 0.6WC. 滑片 P 在 c 点时，电路消耗的总功率为 4WD. 滑片 P 在 c 点时，R2 消耗的电功率为 1.6W二、填空题（本大题共 7 小题，每空 1 分，共 24 分）13. 从能量转化的观点来看．电源是把_______的能转化为_______能的装置．蓄电池在充电时．把_______能转化为_______能．14. 如图所示，某四冲程汽油机正处于_____冲程，此冲程将_____能转化为_____能，若此台汽油机飞轮转速为1200r/min，则每秒钟对外做功_____次.15. 某段金属导体两端电压为4V时，通过的电流是0.2A；当该导体两端电压为12V时，导体电阻________Ω，通过导体的电流为_______A；当该导体两端电压降为0时，电阻为________Ω．16. 如图所示，设相同时间内物质吸收的热量相同，甲、乙两图中符合冰熔化规律的是图____（选填“甲”或“乙”）．这是因为 c 冰_________c 水（选填“＞”、“＜”或“=”），所以相同时间内___________（选填“冰”或“水”）升温更快．物质在第 3min 时的内能_________（选填“＞”、“＜”或“=”）第 5min 时的内能．（c 冰=2.1×103（J/kg · ℃））17. 一只标有“220V 12W”字样的节能灯，其额定电压是___________V，额定功率是________W，其正常工作 10h，消耗的电能是____________kW·h．若它与一只标有“220V 60W”的白炽灯正常工作时的发光亮度相当，则与白炽灯相比，家庭电路中使用节能灯在相同时间内可以节约__________%电能．18. 用如图甲所示电路可以测量一个未知电阻的阻值，其中 Rx 为待测电阻，R 为电阻箱， S 为单刀双掷开关，R0 为定值电阻．按照正确操作步骤，调节好电阻箱，其示数如图乙所示，则它的示数为____ Ω．若已知 R0 的阻值为1OΩ，则待测电阻 Rx 的阻值为____ Ω．19. 小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”,根据实验的数据绘出了I-1R图象,如图乙所示.分析图象可知,当导体的电阻为___Ω时,通过它的电流为0.2 A;当电流分别为0.25 A和0.5 A时,接入电路的导体的电阻之比为____;实验过程中,小明控制导体两端的电压为____V.三、解答题（本大题共 8 小题，共 52 分.解答第 26、27 题时应有公式和解题过程）20. 如图所示，曲杆在图示位置平衡（曲杆 AOBC 自重不计），O 为支点，请在 C 点作出使杠杆平衡的最小动力 F．21. 请完成图中电路的连接，使其符合安全用电的要求．22. 在图虚线框中填入电池和电流表的符号，使电路成为并联电路.23. 如图所示是“探究物体动能大小与哪些因素有关”的实验装置，实验中让钢球从斜面上某个高度由静止沿斜面滚下，在底部与静止在水平面上的木块发生碰撞，木块沿水平面向右运动直至停止．（1）钢球的动能是由__________转化来的，实验中是通过观察__________来判断钢球的动能大小．（2）让同一钢球从斜面的不同高度由静止开始滚下，目的是探究钢球的动能大小与__________的关系．（3）换用质量不同的钢球从斜面的相同高度由静止开始滚下，目的是探究钢球的动能大小与__________的关系．（4）木块最终会停下来的主要原因是__________，在此过程中木块通过__________方式把动能转化为内能．（5）如果木块在运动过程中所受的阻力为 0，木块将__________．（6）若斜面表面绝对光滑，本实验将__________（选填“能”或“不能”）达到实验探究目的．24. 如图是小华同学探究“电流与电压关系”的电路图．（1）请按电路图将实物图连接完整（滑片 P 向左滑时接入电阻变大）．（2）小华连接电路时，开关应__________，滑动变阻器的滑片 P 应放在最__________（选填“左”或“右”）端，电路中滑动变阻器起到了保护电路元件安全和__________的作用．（3）闭合开关后小华发现，无论怎样移动滑动变阻器的滑片 P，电流表指针几乎不动，电压表指针有示数且不变，原因可能是________________________________________．（4）接着小华取来三只阻值分别为5Ω、10Ω、15Ω 的电阻，探究“电流与电阻关系”，他将电阻5Ω 换成10Ω 后，闭合开关，电压表示数将____________________（选填“变大”、“变小”或“不变”），此时应移动滑动变阻器滑片 P，其目的是______________________________．25. 在“伏安法测电阻”实验中，某小组的实验电路如图所示：（1）本实验是根据__________算出电阻 RX 的阻值．（2）由两节新干电池串联组成的电源两端电压大约是__________ V．（3）闭合开关后，发现两个电表中只有一个电表有示数，初步检查确认，接线完好和两个电表无故障，则发生故障的元件应是__________（选填“电源”、“电阻RX”或“变阻器”）．（4）排除故障后，经过多次测量得到的实验数据如表所示：小芳把表中的数据在坐标系中描点、连线，得到图乙所示的 U-I 图像，由图可得电阻RX=__________Ω（5）由于没有电压表，小红设计了如图丙所示的电路图．其中电阻 R0=20Ω，电流表 A1、 A2 为两个完全相同的电流表，连接好电路后，闭合开关，发现两个电流表指针均偏转了相同的角度，如图丁所示，则通过电阻 R X，的电流是________A，Rx=__________Ω．26. 某实验小组在做“测量小灯泡电功率”的实验中，所用电源电压为 3V，待测小灯泡的额定电压为2.5V，电阻约为10Ω．（1）小明将电路连接好后，闭合开关，发现小灯泡发光很微弱，电流表、电压表均有示数，左右移动滑动变阻器的滑片 P，小灯泡亮度和两表示数均不变，其原因可能是______________．A．变阻器断路B．电流表短路C．电压表断路D．变阻器接下面两接线柱（2）故障排除后，闭合开关，当滑动变阻器滑片 P 移到某一位置时，电压表示数如图乙所示．要测量小灯泡的额定功率，应将滑动变阻器的滑片 P 向______________移．（选填“A”或“B”）（3）通过移动滑动变阻器的滑片 P，记录了多组数据，并作出如图丙所示的 I-U 图像．根据图像可知小灯泡的额定功率为______________ W．（4）若将小灯泡换成定值电阻，该电路还可以进行的实验有______________．（写出一个即可）27. 在探究“影响电流热效应的因素”实验中．（1）为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，通过比较烧瓶内液体的_______变化，来判断相同时间内不同电流产生的热量多少．（2）若想让烧瓶内液体在短时间内温度变化更明显，应选用______________（选填“煤油”或“水”），理由是______________．（3）若要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，同时选择乙图中____ （选填“A”或“B”）烧瓶与甲图中的烧瓶_______（选填“串联”或“并联”）．实验能得出的正确结论是______________．（4）题（1）是一种常用的研究方法，下列事例中采用的研究方法与之相同的是（）A．研究物体的动能与速度的关系时，保持质量不变B．在研究光的直线传播规律时，用光线来描述光C．通过木桩打入的深度来比较物体重力势能的大小D．选择轻质小卡片来探究“二力平衡的条件”28. 如图所示，用滑轮组匀速提起一个重为350N 的物体，物体竖直上升了1m，人拉绳的力为250N.试问：(1)人提起重物做的有用功为多少？(2)滑轮组的机械效率为多少？(3)若人重为600N，能提起的物体重最多为多少牛顿？（不计绳重和摩擦）29. 图甲中的 A、B 分别为小灯泡和定值电阻的 I﹣U 图象，小灯泡和电阻的连接情况如图乙所示，电源电压 8V．求：（1）小灯泡的实际电功率．（2）1 分钟电阻产生的电热．答案与解析一、选择题（本大题共 12 小题，每小题 2 分，共 24 分）1. 下图中使用的工具，属于费力杠杆的是（）A. 镊子B. 独轮车C. 羊角锤D. 铜丝钳【答案】A【解析】【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．【详解】A．镊子在使用时，动力臂小于阻力臂，属于费力杠杆，故A符合题意为答案．B．独轮车在使用时，动力臂大于阻力臂，是省力杠杆，故B不符合题意．C．羊角锤在使用时，动力臂大于阻力臂，是省力杠杆，故C不符合题意．D．钢丝钳在使用时，动力臂大于阻力臂，是省力杠杆，故D不符合题意．【点睛】根据功的原理，省力杠杆一定费距离，费力杠杆一定省距离．无论省力杠杆还是费力杠杆，在实际中有不同的应用，都是为了使用方便．2. “瓦特”是下列哪个物理量的单位（）A. 压强B. 功率C. 长度D. 热量【答案】B【解析】试题分析：压强的主单位是帕斯卡，符号是Pa；功率的主单位是瓦特，简称“瓦”；长度的主单位是米，符号是m；热量的主单位是焦耳，符号是J；故应选B．考点定位】物理单位3. 下列事例中，人对物体做功的是（）A. 用 300N 的力推石头，石头没动B. 举着杠铃原地不动C. 扛着米袋慢慢登上楼D. 提着水桶在水平方向地面上匀速前进 【答案】C【解析】A. 用 300N 的力推石头，石头没动,石头没有移动距离，人对石头不做功；B.举着杠铃原地不动，杠铃没有移动距离，所以人对杠铃不做功；C.扛着米袋慢慢登上楼梯，米袋在力的作用下，移动了距离，人对米袋做功；D.提着水桶在水平地面上匀速前进，水桶移动方向和力的方向垂直，人对水桶不做功； 点睛：力对物体做功的两个条件：一是力，二是物体沿力的方向通过的距离．两个条件缺一不可． 4. 如图所示，水平地面N 点两侧粗糙程度不同，物体一直受到沿水平3 N 的力F ，物体在MN 段做匀速直线运动，F 在MN ，NP 段做功分别为W MN ，W NP ，则A. W MN <W NPB. W MN >W NPC. W MN =W NPD. W MN =2W NP【答案】C【解析】由于物体在 MN ，NP 段两段移动的距离相同，受到的拉力也相同，根据W ＝Fs 可得做的功相同，故选C. 5. 如图所示，瓶内有一些水，用带孔的橡皮塞把瓶口塞住，向瓶内打气一会儿后，瓶塞跳起，在瓶塞跳起的过程中，下列关于瓶内气体说法正确的是A. 气体对瓶塞做功，气体的内能减少B. 瓶塞对气体做功，气体的内能减少C. 气体对瓶塞做功，气体的内能增加D. 瓶塞对气体做功，气体的内能增加【答案】A【解析】【详解】向瓶内打气一会儿后，瓶塞跳起，在瓶塞跳起的过程中，气体对瓶塞做功，内能转化为瓶塞的机械能，气体内能减小，温度降低，瓶内的水蒸气液化形成小液滴，所以在瓶口会出现水雾.6. 如图所示的电路中，闭合开关时，下列说法正确的是（）A. 两个灯泡串联B. 开关只能控制灯L1C. 电流表测的是灯泡L1的电流D. 电流方向从电流表到开关【答案】C【解析】【详解】A．由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；BD．电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯L1，另一条经过灯L2；汇合后回到负极，则开关控制整个电路，故BD错误；C．电流表A串联在L1支路上，测通过灯泡L1的电流，故C正确.故选C.7. 两只小灯泡 L1 和 L2 连接在同一电路中，以下哪个特点可以确认两灯是串联的（）A. 两灯两端的电压相等B. 两灯两端的电压不相等C. 通过两灯的电流相等D. 通过两灯的电流不相等【答案】B【解析】A. 两灯两端的电压相等,有可能灯泡并联，也有可能是串联且两灯泡规格相同；故A错误；B. 两灯两端的电压不相等，根据并联电路的电压规律知肯定不是并联，两灯泡只能是串联，规格不同，所以电压不同，故B正确；C. 通过两灯的电流相等，有可能灯泡并联且规格相同，故不符合题意；D. 通过两灯的电流不相等，根据串联电路的电流规律可知两灯泡绝对不是串联．8. 下列关于生活用电的说法正确的是（）A. 家庭电路中开关接在火线或零线上都可以B. 当保险丝熔断后，可以用铜丝代替C. 使用测电笔时，手不要接触笔尾金属体，以免触电D. 发生触电事故时，应立即切断电源【答案】D【解析】【详解】A．家庭电路的开关应该装在火线上，这样可防止断开开关后用电器仍带电，故A错误；B．铜丝的熔点高，用铜丝代替保险丝，在电流异常升高到一定的高度的时候，不能自身熔断切断电流，起不到保险作用，故B错误；C．用测电笔时，手必须要接触笔尾金属体，这样才能使测电笔发挥作用，故C错误；D．如果发生触电事故，应立即切断电源，然后施救，绝对不能用手将触电人拉开，否则可能使救人者触电，故D正确；故选D．9. 【2017•哈尔滨卷】如图所示，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是( )A. 滑动变阻器断路B. 滑动变阻器短路C. 灯泡L2短路D. 灯泡L2断路【答案】C【解析】【详解】如图电路为串联电路，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，说明滑动变阻器对L2起不到控制作用，电路仍为通路，故灯泡L2短路．答案选C．10. 两只电水壶，甲标有“220V 1000W”乙标有“220V 1500W”，甲水壶装水1000g，乙水壶装水1500g，两水壶正常工作 10分钟，各自把水烧开．若此过程中电流通过甲水壶做功记为 W 甲，通过乙水壶做功记为 W 乙．则A W甲≥W乙 B. W甲＜W乙 C. W甲＝W乙 D. W甲＝1.5W乙【答案】B【解析】甲乙两水壶正常工作时功率分别为1000W、1500W，工作时间相同，根据W＝Pt可知W 甲＜W 乙故B正确．11. 图所示为一环境温度监控电路，R1为定值电阻，R2为用半导体材料制成的热敏电阻（电阻随温度的升高而变小）．当环境温度升高时，电流表的示数I和电源的功率P 的变化情况分别是（）A. I 变大，P 变大B. I 变小，P 变小C. I 变小，P 变大D. I 变大，P 变小【答案】A【解析】R1与R2串联，由题意知，当环境温度升高时，R2的电阻变小．由公式得：I="U/(" R1+R2)=)，电源电压不变，R1不变，R2减小，所以电路中的电流增大．则电源的电功率P=UI，电压不变，电流变大，所以电源的电功率变大．故选A．12. 如图所示，电源电压为 12V 且保持不变，R1 为定值电阻，R2 为滑动变阻器（a，b 为其两端点），闭合开关 S，当滑片 P 在某一端点 a 时，电流表示数为 0.1A，R2 消耗的电功率为 1W，当滑片 P 移动至某一位置 c 时，电压表示数为 4V，R1 消耗的电功率为 3.2W，下列说法正确的是（）A. 滑片 P 在 a 点时，R1 消耗的电功率为 2WB. 滑片 P 在 b 点时，R1 消耗的电功率为 0.6WC. 滑片 P 在 c 点时，电路消耗的总功率为 4WD. 滑片 P 在 c 点时，R2 消耗的电功率为 1.6W【答案】D【解析】由电路图可知,R1与R2串联,电压表测R2两端的电压，电流表测电路中的电流．(1)当滑片P在某一端点a时,电流表示数为0.1A,串联电路中电流处处相等,即I＝I1＝I2＝0.1A，R 2消耗的电功率为1W ；根据P ＝UI ,则此时R 2两端电压：U 2＝210.1P W I A ＝＝10V ，因R 1与R 2串联，所以R 1两端电压：U 1＝U −U 2＝12V −10V ＝2V ，R 1消耗的电功率：P 1＝U 1I 1＝2V ×0.1A ＝0.2W ；−−−−故A 错误；当滑片在a 时，由欧姆定律的变形公式，变阻器连入电路中的电阻：R 2＝2100.1U V I A ＝＝100Ω，R 1＝120.1U V I A＝＝20Ω滑片P 在另一端b 点时,即变阻器连入电路中的电阻为0,电路中只有R 1，消耗的电功率为：P 1＝()2211220V U R Ω＝＝7.2W ，−−−−故B 错误；(2)当滑片P 移动至某一位置c 时,电压表示数U ′2＝4V ,根据串联电路电压的规律,R 1的电压：U ′1＝U −U ′2＝12V -4V ＝8V ，根据P ＝UI ，此时电路中的电流：I ′＝11 3.28P W U V''＝＝0.4A ，滑片P 在c 点时,R 2消耗的电功率：P ′2＝U ′2I ′＝4V ×0.4A ＝1.6W ；−−−−故D 正确；滑片P 在c 点时，电路消耗的总功率：P 总＝UI ′＝12V ×0.4A ＝4.8W ，−−−−故C 错误.二、填空题（本大题共 7 小题，每空 1 分，共 24 分）13. 从能量转化的观点来看．电源是把_______的能转化为_______能的装置．蓄电池在充电时．把_______能转化为_______能．【答案】 (1). 其它形式 (2). 电 (3). 电 (4). 化学【解析】电源是能提供电压的装置．从能量转化的观点来看，电源是把其它形式的能转化为电能的装置．蓄电池在充电时．把电能转化为化学能，储存在电池中．点睛：根据对电源作用、电源工作时能量的转化以及给电池充电时能量转化的情况分析答题．14. 如图所示，某四冲程汽油机正处于_____冲程，此冲程将_____能转化为_____能，若此台汽油机飞轮转速为1200r/min ，则每秒钟对外做功_____次.【答案】 (1). 压缩 (2). 机械 (3). 内 (4). 10【解析】【详解】[1]图中，进气门和排气门都是关闭的，活塞向上运动，可以判断是压缩冲程.[2]此冲程将机械能转化为内能.[3][4]若飞轮转速是1200r/min ，即20r/s ，表示每秒飞轮转动20圈，要经过40个冲程，对外做功10次.15. 某段金属导体两端电压为4V时，通过的电流是0.2A；当该导体两端电压为12V时，导体电阻________Ω，通过导体的电流为_______A；当该导体两端电压降为0时，电阻为________Ω．【答案】(1). 20(2). 0.6(3). 20【解析】【详解】由I＝UR可得，导体的电阻：R＝40.2U VI A＝＝20Ω，所以，当该导体两端电压为12V时，通过的电流I1＝112 20ΩU VR＝＝0.6A;因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以该导体两端电压降为0时，导体的电阻仍为20Ω不变，16. 如图所示，设相同时间内物质吸收的热量相同，甲、乙两图中符合冰熔化规律的是图____（选填“甲”或“乙”）．这是因为 c 冰_________c 水（选填“＞”、“＜”或“=”），所以相同时间内___________（选填“冰”或“水”）升温更快．物质在第 3min 时的内能_________（选填“＞”、“＜”或“=”）第 5min 时的内能．（c 冰=2.1×103（J/kg · ℃））【答案】(1). 乙(2). ＜(3). 冰【解析】比较甲、乙两个图象可知：甲图中，吸收相同的热量冰和水的温度变化相同；而乙图中水的温度变化小于冰的温差；由于水的比热容大于冰的比热容，并且质量不变，因此吸收相同的热量，水的温度升高得慢，冰的温度升高的快，故乙图正确．由图可以看出2至5分是熔化过程，虽然温度相同但是物体熔化过程中一直在吸收热量，所以物质在第3min 时的内能小于第5min 时的内能．点睛：由题可知，两物质在相同时间内吸收热量相同；在质量、吸收热量相同的条件下，物质的比热容越大，温差变化越小．17. 一只标有“220V 12W”字样的节能灯，其额定电压是___________V，额定功率是________W，其正常工作 10h，消耗的电能是____________kW·h．若它与一只标有“220V 60W”的白炽灯正常工作时的发光亮度相当，则与白炽灯相比，家庭电路中使用节能灯在相同时间内可以节约__________%电能．【答案】(1). 220(2). 12(3). 0.12(4). 80【解析】节能灯上的“220V”是灯泡正常发光需要的电压，也就是额定电压．12W即灯泡在额定电压时的功率也就是额定功率；根据W＝Pt可以求出其正常工作10h，消耗的电能是W＝Pt＝0.012Kw 10h＝0.12Kw.h节约的电能为W＝△Pt＝(0.06kw−0.012kw)×10h＝0.48kwh，相同时间白炽灯消耗的电能W P ＝''t ＝0.06Kw ⨯10＝0.6Kw.h 所以相同时间内可以节约0.480.6.kwh Kw h＝80% 点睛：用电器正常工作时需要的电压叫额定电压．额定电压时的功率也就是额定功率；白炽灯与节能灯功率之差是节约的功率，节约的功率与通电时间之积就是节约的电能．18. 用如图甲所示电路可以测量一个未知电阻的阻值，其中 Rx 为待测电阻，R 为电阻箱， S 为单刀双掷开关，R0 为定值电阻．按照正确操作步骤，调节好电阻箱，其示数如图乙所 示，则它的示数为____ Ω．若已知 R0 的阻值为 1OΩ，则待测电阻 Rx 的阻值为____ Ω．【答案】 (1). 47 (2). 47【解析】由乙图所示电阻箱可知，其阻值是R=0⨯1000Ω+0⨯100Ω+4×10Ω+7×1Ω=47Ω因为Rx 与R 0共同作用的效果与R 、与R 0共同作用的效果相同，所以Rx+R 0=R+R 0即Rx=R 0=47Ω 19. 小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”,根据实验的数据绘出了I-1R图象,如图乙所示.分析图象可知,当导体的电阻为___Ω时,通过它的电流为0.2 A;当电流分别为0.25 A 和0.5 A 时,接入电路的导体的电阻之比为____;实验过程中,小明控制导体两端的电压为____V .【答案】 (1). 10 (2). 2∶1 (3). 2【解析】试题分析：由图像可知，当电流为0.2A 时，所对应的电阻的倒数为0.1，所以此时导体的电阻为10Ω；同理，当电流分别为0.25A 和0.5A 时，可分别求出电阻分别为8Ω和4Ω，所以电阻之比为2：1；导体两端的电压为U=IR=0.2A×10Ω=2V ．【考点定位】电流与电阻的关系三、解答题（本大题共 8 小题，共 52 分.解答第 26、27 题时应有公式和解题过程）20. 如图所示，曲杆在图示位置平衡（曲杆 AOBC 自重不计），O 为支点，请在 C 点作出使杠杆平衡的最小动力 F．【答案】【解析】根据杠杆平衡的条件可知，力臂越长越省力，由支点到力的作用点的距离是最长的力臂，所以先连接OC做出力臂，即最长的力臂，作用力与OC垂直，然后根据力臂的概念，要使杠杆平衡，方向应如图所示：21. 请完成图中电路的连接，使其符合安全用电的要求．【答案】【解析】根据开关和它要控制的灯泡串联，开关解在靠近火线的一端，灯泡接法火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．22. 在图虚线框中填入电池和电流表的符号，使电路成为并联电路.【答案】见解析所示【解析】【详解】若左侧方框为电流表，右侧方框为电源，会造成右侧灯泡短路，不能发光，故电流表位于右侧方框，电源位于左侧方框，如下图所示23. 如图所示是“探究物体动能大小与哪些因素有关”的实验装置，实验中让钢球从斜面上某个高度由静止沿斜面滚下，在底部与静止在水平面上的木块发生碰撞，木块沿水平面向右运动直至停止．（1）钢球的动能是由__________转化来的，实验中是通过观察__________来判断钢球的动能大小．（2）让同一钢球从斜面的不同高度由静止开始滚下，目的是探究钢球的动能大小与__________的关系．（3）换用质量不同的钢球从斜面的相同高度由静止开始滚下，目的是探究钢球的动能大小与__________的关系．（4）木块最终会停下来的主要原因是__________，在此过程中木块通过__________方式把动能转化为内能．（5）如果木块在运动过程中所受阻力为 0，木块将__________．（6）若斜面表面绝对光滑，本实验将__________（选填“能”或“不能”）达到实验探究目的．【答案】(1). 钢球的重力势能(2). 木块移动的距离(3). 速度(4). 质量(5). 木块受到摩擦力作用(6). 做功(7). 做匀速直线运动(8). 能【解析】（1）实验中钢球从斜面上某个高度由静止沿斜面滚下时它的重力势能转化成动能，我们是通过观察钢球推动木块移动的距离远近来反映小球动能大小的；（2）图中实验中让同一钢球从同一个斜面上不同的高度由静止开始运动，即钢球滚动到斜面低端的速度是不同的，即探究动能大小与物体运动速度的关系；（3）不同质量的钢球从相同的高度释放，运动到斜面低端的速度相同，所以实验探究的是钢球动能与质量的关系；。

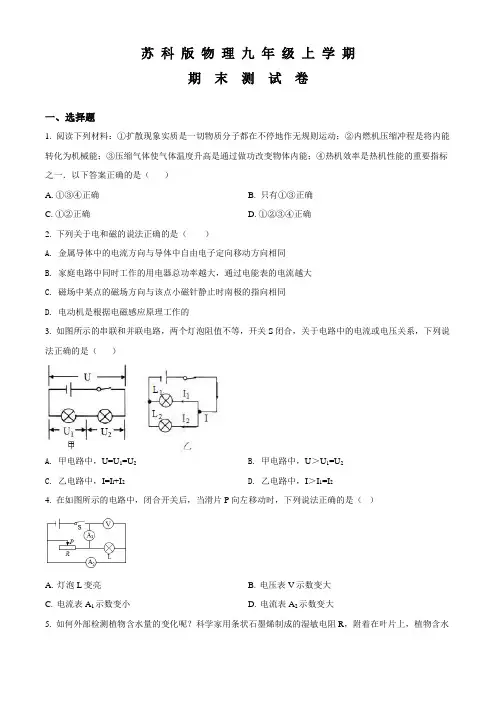

苏科版物理九年级上学期期末测试卷一、选择题1. 阅读下列材料：①扩散现象实质是一切物质分子都在不停地作无规则运动；②内燃机压缩冲程是将内能转化为机械能；③压缩气体使气体温度升高是通过做功改变物体内能；④热机效率是热机性能的重要指标之一．以下答案正确的是（）A. ①③④正确B. 只有①③正确C. ①②正确D. ①②③④正确2. 下列关于电和磁的说法正确的是（）A. 金属导体中的电流方向与导体中自由电子定向移动方向相同B. 家庭电路中同时工作的用电器总功率越大，通过电能表的电流越大C. 磁场中某点的磁场方向与该点小磁针静止时南极的指向相同D. 电动机是根据电磁感应原理工作的3. 如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（）A. 甲电路中，U=U1=U2B. 甲电路中，U＞U1=U2C. 乙电路中，I=I l+I2D. 乙电路中，I＞I1=I24. 在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A. 灯泡L变亮B. 电压表V示数变大C. 电流表A1示数变小D. 电流表A2示数变大5. 如何外部检测植物含水量的变化呢？科学家用条状石墨烯制成的湿敏电阻R，附着在叶片上，植物含水量变低，R x变小，电表示数变小；植物含水量变高，R x变大，电表示数变大．电源电压恒定，R0为定值电阻，下列电路图中符合要求的是A. B. C.D.6. 如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为A. 1：3B. 3：1C. 3：4D. 4：37. 如图所示，电源电压不变，只闭合开关S1，灯泡L发光，电压表有示数：再闭合开关S2，电路中出现的情况是A. 电压表的示数变小B. 电路的总电阻不变C. 灯泡L的亮度不变D. 电路的总功率变大图象(如图所示)分析，下列结论正确的是（）8. 根据额定电压为2.5V小灯泡的I UA. 当小灯泡电压为0V时，其电阻为0B. 当小灯泡的电流为0.1A时，其实际功率为0.1WC. 通过小灯泡的电流与其两端的电压成正比D. 小灯泡的额定功率为0.625W9. 如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R短路10. 最先精确确定电流产生的热量跟电流、电阻和通电时间关系的物理学家是（）A. 欧姆B. 焦耳C. 奥斯特D. 法拉第11. “全国中小学安全教育平台”和物理学科都强调了安全用电．下列做法符合安全用电要求的是()A. 选用插座时，所有家用电器都使用两孔插座B.更换灯泡时，不断开电源开关C. 有人触电时，首先切断电源D. 用试电笔检验时，手指不接触笔尾金属体12. 小萱有一个可以自发电的应急手电筒．当用力压手电筒的手柄时，灯泡就能发光．下列四幅图中的实验，能体现它工作原理的是A. B. C. D. 二、填空题13. 如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动．若顺时针旋转旋钮时灯泡发光变亮，则需将_____（选填“a和b”、“a 和c”或“b和c”）接线柱接入电路．关于电位器上电阻丝的材料，应该选用_____（选填“铜丝”或“镍铬合金丝”）．14. 小刚早上8：00出门前查看了他家的电能表示数如图甲所示，然后关闭家中其他用电器，只让电冰箱工作．下午18：00回家后再次查看电能表，显示的数字如图乙所示．则小刚家的电冰箱在这段时间内消耗的电能为_______kW·h，电冰箱的实际电功率为________W.15. 如图，已知R1的阻值为100Ω，电流表A1、A2示数分别为1.5A、0.5A，则R2＝_____Ω，经过1min电阻R1产生的热量为_____J．16. 常见的家用热水器有太阳能热水器、电热水器、燃气热水器．若使用太阳能热水器将12L水由20℃加热到45℃，则水需要吸收太阳能_____J；若用天燃气热水器加热，则需要完全燃烧_____m3的天燃气；若使用功率为2000W的电热水器加热，则需要_____h的时间（已知水的比热容为4.2×103J/（kg⋅℃），天燃气的热值为4.2×107J/m3；不考虑能量转换过程中的损失）17. 如图所示的电路，开关S接到a后，电磁铁左端为_____极，小磁针静止时，A端是_____极；将开关S 由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性_____（选填“增强”、“不变”或“减弱”）．18. 党的十九大报告中指出“绿水青山就是金山银山”，倡导保护环境．陵城区76MW风电场项目一期工程已经竣工，风电场项目的推广实现了将风能转化为电能，风能这种绿色能源是_____（选填“可再生”或“不可再生”）能源．19. 汽车已经广泛进入家庭．汽车导航仪与卫星之间是通过_____来传递信息的．三、作图与探究题20. 如图所示为小黄家客厅的实物电路图．请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确_______.地接入电路中（1）请在虚线框内画出该实验所用的电路图，然后用笔画线代替导线，把图乙所示的电路补充完整（滑片P向右滑，滑动变阻器接入电路的电阻变大）．（）（2）小宇同学首先将5Ω定值电阻接入电路，将滑片P滑到_____（选填“A”或“B”）端，再闭合开关，调节滑片P，使电压表示数到达某一数值，电流表的示数如图丙所示，该示数为_____A．（3）接下来，小宇同学应该_____，并且将滑动变阻器阻值调到最大处，然后将5Ω的电阻替换为10Ω．闭合开关，调节滑片P，使电压表示数为_____V实验次数 1 2 3电阻R/Ω 5 10 20 电流I/A 0.2 0.1 （4）将定值电阻换成20Ω重复第（3）的操作，由表格中数据发现：在电压一定时，电流与电阻成_____（选填“正比”或“反比”）．本次探究中若换用30Ω的定值电阻接入电路，无论怎样调节滑片P ，电压表示数始终_____（选填“大于”或“小于”）所需电压．22. 如图所示的装置探究“电流通过导体产生的热量与电流的关系”．相同烧瓶内装满了煤油．（1）烧瓶中装入的煤油是_____（选填“导体”或“绝缘体”）．（2）为达到实验目的，选用的两电阻丝R 1与R 2的阻值应_____（选填“相等”或“不相等”），通过R 1的电流_____通过R 2的电流（选填“大于”或“小于”）．（3）通电一段时间后，乙烧瓶中玻璃管内液面上升的高度较大．说明在其他条件相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越_____．（选填“多”或“少”）23. 如图所示，导体AB 棒放在处于蹄形磁体磁场中的水平金属轨道上.（1）接通电源，这时会看到导体AB 运动起来，这表明_______有力的作用.（2）保持磁场方向不变，改变导体AB 中的电流方向，导体AB 的运动方向_______（不变/改变）. （3）通电后导体AB 运动的过程中，是把_______能转化为_______能的过程.24. 一只铭牌模糊的小灯泡L ，仅能看清标有“0.3A”字样．图甲是小明测量小灯泡L 1额定功率时连接的实物图；①图中有一根线连接错误，请在这根线上打“×”，并在图中改正；（ ）②把滑动变阻器的阻值调到最大闭合开关，电流表示数为0.1A ，移动滑片P ，通过观察_____表的示数来判断小灯泡是否正常发光，小灯泡正常发光时，电压表的示数如图乙所示，则小灯泡L1的额定功率为_____W．四、计算题25. 如图所示是某款电热水壶及其铭牌的部份参数，当电热水壶正常工作时，求：额定电压220V频率50Hz额定功率1000W容量 1.5L（1）电热水壶的电阻；（2）将一壶水从25℃加热到100℃时，水吸收的热量；（3）若加热一壶水所需时间为10min，电热水壶的热效率．26. 某电熨斗的电路图如图所示，额定电压为220V，最大功率为440W，发热部分由调温电阻R和定值电阻R0组成．调温电阻R是可变电阻，其最大电阻为110Ω．温度对电阻的影响忽略不计．则：（1）该电熨斗以最大功率工作10min消耗的多少电能？（2）定值电阻R0的阻值为多大？（3）该电熨斗在以额定电压工作时的最小功率是多大？此时通过电熨斗的电流是多大？27. 妈妈为了让明明在家里有一个舒适的学习和生活环境，新买了一台科龙牌挂式空调机，细心的明明观察后发现这台空调的铭牌参数如下表所示：请问：额定电压：220V 型号KFR﹣2GW/uR2频率：50Hz 额定功率：1100W（1）这台空调正常工作时通过的电流是多少安？（2）如果这台空调每天正常工作2h，那么一个月（按30天计算）要消耗多少kw•h的电能？（3）如果这台空调在用电高峰期时的实际电压是200V，那么实际消耗的电功率是多少瓦？（结果保留整数）答案与解析一、选择题1. 阅读下列材料：①扩散现象实质是一切物质分子都在不停地作无规则运动；②内燃机压缩冲程是将内能转化为机械能；③压缩气体使气体温度升高是通过做功改变物体内能；④热机效率是热机性能的重要指标之一．以下答案正确的是（）A. ①③④正确B. 只有①③正确C. ①②正确D. ①②③④正确【答案】A【解析】【详解】①分子的运动眼睛无法直接观察，是通过扩散现象来反映的．扩散现象表明一切物质的分子不停地做无规则运动，故正确；②内燃机压缩冲程是将机械能转化为内能，故错误；③压缩气体使气体温度升高是通过做功把机械能转化成内能，改变物体内能，故正确；④热机效率是热机性能的重要指标之一，故正确．①③④正确；2. 下列关于电和磁的说法正确的是（）A. 金属导体中的电流方向与导体中自由电子定向移动方向相同B. 家庭电路中同时工作的用电器总功率越大，通过电能表的电流越大C. 磁场中某点的磁场方向与该点小磁针静止时南极的指向相同D. 电动机是根据电磁感应原理工作的【答案】B【解析】【分析】（1）物理学中规定正电荷定向移动的方向为电流方向；（2）家庭电路电流大的原因：总功率过大；（3）我们规定小磁针N极所指的方向为该点磁场的方向；（4）带电磁铁的仪器利用的是电流的磁效应原理．【详解】自由电子是负电荷，所以金属导体中的电流方向与自由电子定向移动方向相反，故A错误；接入电路的用电器总功率越大，由公式PIU可知通过电能表的电流就越大，故B正确；小磁针静止时N极所指的方向为该点磁场的方向，故C错误；电动机是利用通电线圈在磁场中受力转动的原理制成的，故D错误；故应选B．【点睛】知道电流的方向、功率的计算公式、磁场的一些性质、带电磁铁的仪器利用的是电流的磁效应原理，是解此题的关键．3. 如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（）A. 甲电路中，U=U1=U2B. 甲电路中，U＞U1=U2C. 乙电路中，I=I l+I2D. 乙电路中，I＞I1=I2【答案】C【解析】【详解】AB．由甲电路知道，两个灯泡串联，由串联电路的分压特点知道，U=U1 +U2，又因为两个灯泡阻值不等，所以U1≠U2，故AB错误；CD．由乙电路知道，两个灯泡并联，由于并联电路中干路的电流等于各支路电流之和，所以，I=I l +I2，又因为两个灯泡阻值不等，所以根据并联分流规律可知I1≠I2，故C正确，D错误，故选C．【点睛】本题考查的是串并联电路的特点，解题的关键是判断电路的连接方式，掌握串联分压，并联分流的特点．4. 在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A. 灯泡L变亮B. 电压表V示数变大C. 电流表A1示数变小D. 电流表A2示数变大【答案】C【解析】【详解】B．由图可知，该电路为并联电路；电流表A1测量干路中的电流，电流表A2测量通过灯泡的电流；电压表测量的是支路两端的电压，亦即电源电压，保持不变，故B错误；AD．根据并联电路的特点可知，滑动变阻器滑片移动时，对灯泡所在的支路无影响，灯泡的电流和电压都不变，故电流表A2示数不变，灯泡亮度不变，故AD错误；C．当滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；通过灯泡的电流不变，根据并联电路的电流关系可知，干路中的电流减小，即电流表A1示数变小，故C正确．5. 如何外部检测植物含水量的变化呢？科学家用条状石墨烯制成的湿敏电阻R，附着在叶片上，植物含水量变低，R x变小，电表示数变小；植物含水量变高，R x变大，电表示数变大．电源电压恒定，R0为定值电阻，下列电路图中符合要求的是A. B. C.D.【答案】C【解析】【详解】A．湿敏电阻R x与定值电阻R0串联，电流表测串联电路的电流．当R x变小，电路的总电阻变小，根据欧姆定律IUR可知，电路中电流变大；植物含水量变高，R x变大，电路的总电阻变大，电路中电流变小；故A不符合题意．B．湿敏电阻R x与定值电阻R0串联，电压表测R0两端的电压，当R x变小，根据串联分压原理，R x两端电压变小，由串联电路电压关系，定值电阻R0两端电压变大，则电压表示数变大；同理，当R x变大，则电压表示数变小；故B不符合题意．C．湿敏电阻R x与定值电阻R0串联，电压表测R x两端的电压，当R x变小，根据串联分压原理，R x两端电压变小，则电压表示数变小；同理，当R x变大，则电压表示数变大；故C符合题意为答案．D．湿敏电阻R x与定值电阻R0串联，电压表测电源电压，所以电压表示数不变，故D不符合题意．【点睛】6. 如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为A. 1：3B. 3：1C. 3：4D. 4：3【答案】A【解析】【分析】根据电压表并联在电路中，电流表串联在电路中确定甲乙仪表的种类，然后根据串联电路的特点和欧姆定律求出两灯泡的电阻之比．【详解】分析可知，甲、乙两个电表均不能为电流表，否则会形成短路，因此甲、乙都为电压表，则灯L1、L2为串联，电压表甲测量电源电压，电压表乙测量L2两端电压；因为串联电路总电压等于各部分电压之和，且甲、乙两个电表的示数之比是4：3，所以灯L1、L2两端电压之比：U1：U2＝（4﹣3）：3＝1：3；又因为串联电路电流相等，即I1＝I2；所以，由I＝UR 可得，R1：R2＝11UI:22UI＝U1：U2＝1：3．故选A．7. 如图所示，电源电压不变，只闭合开关S1，灯泡L发光，电压表有示数：再闭合开关S2，电路中出现的情况是A. 电压表的示数变小B. 电路的总电阻不变C. 灯泡L的亮度不变D. 电路的总功率变大【答案】D【解析】【分析】（1）开关S1闭合后，为串联电路，电阻R与灯泡L串联；开关S2闭合，灯泡L被短路，只有电阻R接入电路；（2）根据电路结构及并联电路特点、欧姆定律及功率公式分析答题，做出选择．【详解】ABC、只闭合开关S1，为串联电路，电阻R与灯泡L串联；电压表测量的是R两端的电压，根据串联电路的电压特点可知，电压表示数要小于电源电压；开关S2闭合时，灯泡被短路，灯泡不发光，电路中只有R，总电阻减小；电压表测量的是电源电压，故电压表示数变大；故ABC错误；D、开关S2闭合后电路总电阻R总变小，电流变大，电阻R两端的电压变大，根据P＝UI可知电路的总功率变大，故D正确．故选D．【点睛】本题是一道闭合电路的动态分析题，分析清楚电路结构、掌握串联电路的特点、掌握功率公式是正确解题的关键．-图象(如图所示)分析，下列结论正确的是（）8. 根据额定电压为2.5V小灯泡的I UA. 当小灯泡的电压为0V时，其电阻为0B. 当小灯泡的电流为0.1A时，其实际功率为0.1WC. 通过小灯泡的电流与其两端的电压成正比D. 小灯泡的额定功率为0.625W【答案】D【解析】【详解】A．电阻是导体的属性，当小灯泡的电压为0V时，电流为零，但电阻不为0，故A错误；B．如图当小灯泡的电流为0.1A时，两端电压为0.5V，其实际功率为P UI==⨯0.5V0.1A=0.05W故B错误；C．因为灯丝电阻随温度升高而变大，当灯两端的电压升高时，灯丝的温度升高，电阻变大，所以通过小灯泡的电流与其两端的电压不成正比，故C错误；D．小灯泡的额定电压为2.5V时，图知电流为0.25A，所以功率为==⨯=P UI2.5V0.25A0.625W故D正确.故选D.9. 如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R短路【答案】B【解析】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，故A错误；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，故B正确；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，故C错误；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，故D错误；故选B．点睛：重点理解当灯泡断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表通过滑动变阻器连接到电源两端，会有示数且接近电源电压．10. 最先精确确定电流产生的热量跟电流、电阻和通电时间关系的物理学家是（）A. 欧姆B. 焦耳C. 奥斯特D. 法拉第【答案】B【解析】【分析】【详解】英国物理学家焦耳在大量实验的基础上，于1840年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，即即发现了焦耳定律Q=I2 Rt；并且为了纪念他做出的贡献，将他的名字命名为热量（能量）的单位.故选B.11. “全国中小学安全教育平台”和物理学科都强调了安全用电．下列做法符合安全用电要求的是()A. 选用插座时，所有家用电器都使用两孔插座B. 更换灯泡时，不断开电源开关C. 有人触电时，首先切断电源D. 用试电笔检验时，手指不接触笔尾金属体【答案】C【解析】试题分析：选用插座时，大功率家用电器必须使用三孔插座，选项A是错误的；更换灯泡时，必须断开电源开关，选项B 是错误的；发现有人触电时，首先应切断电源，选项C 是正确的；用验电笔检验时，手指不接触笔尖金属体，但手指必须接触笔尾金属体，选项D 是错误的．故本题正确选项是C ．【考点定位】安全用电常识．12. 小萱有一个可以自发电的应急手电筒．当用力压手电筒的手柄时，灯泡就能发光．下列四幅图中的实验，能体现它工作原理的是 A. B. C. D.【答案】B【解析】【分析】（1）手压电筒是利用电磁感应现象制成的，磁性飞轮高速旋转，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光．（2）逐个分析下面四个选择项中各个设备的制成原理，将两者对应即可得到答案．【详解】A. 奥斯特实验证明通电导体周围存在磁场．与手压电筒的制成原理无关．故A 错误．B. 图中导体ab 在磁场中做切割磁感线运动时，电路中产生了感应电流(可以从电流表指针发生偏转来体现)，这是电磁感应现象，与手压电筒的制成原理相符合．故B 正确．C. 此图探究的是电磁铁磁性强弱的影响因素，研究电磁铁磁性强弱与线圈中电流大小有关，与手压电筒的制成原理无关．故C 错误．D. 此图反映了通电导体在磁场中受到力的作用，与手压电筒的制成原理无关，故D 错误．故选B.二、填空题13. 如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a 、b 、c 是它的三个接线柱，旋钮带动滑片转动．若顺时针旋转旋钮时灯泡发光变亮，则需将_____（选填“a 和b”、“a 和c ”或“b 和c ”）接线柱接入电路．关于电位器上电阻丝的材料，应该选用_____（选填“铜丝”或“镍铬合金丝”）．【答案】 (1). b 和c (2). 镍铬合金线【解析】【分析】根据顺时针旋转旋钮时灯泡发光变亮判断电位器阻值减小进而确定接线；相同条件下铜丝比镍铬合金丝的阻值小．【详解】若顺时针旋转旋钮时灯泡发光变亮，说明顺时针旋转旋钮时电位器阻值减小，由此说明电位器使用右半部分，故需将b 和c 接线柱接入电路；相同条件下铜丝比镍铬合金丝的阻值小，应该选用镍铬合金丝． 14. 小刚早上8：00出门前查看了他家的电能表示数如图甲所示，然后关闭家中其他用电器，只让电冰箱工作．下午18：00回家后再次查看电能表，显示的数字如图乙所示．则小刚家的电冰箱在这段时间内消耗的电能为_______kW·h ，电冰箱的实际电功率为________W.【答案】 (1). 0.5 (2). 50【解析】（1）电冰箱所消耗的电能W=10124.1kW·h-10123.6kW·h=0.5kW·h ．（2）电冰箱的实际电功率为0.5?P 0.055010W kW h kW W t h====． 15. 如图，已知R 1的阻值为100Ω，电流表A 1、A 2示数分别为1.5A 、0.5A ，则R 2＝_____Ω，经过1min 电阻R 1产生的热量为_____J ．【答案】 (1). 200 (2). 6000【解析】【分析】由电路图可知，两电阻并联在电源两端，电流表A 1测干路电流，电流表A 2测电阻R 2所在支路电流；已知电阻R 1的阻值及通过电阻的电流，由欧姆定律可以求出R 1两端电压；由并联电路电压的特点可知电阻R 2两端的电压，利用U R I =计算R 2的电阻；由电功公式W=UIt 可以求出R 1产生的热量． 【详解】(1)由U I R= 可得,R1两端电压：()111 1.5A 0.5A 100Ω100V U I R ==-⨯= ,由于并联电路两端电压相等,所以电阻R 2两端的电压为100V ，因此R 2的电阻：222100V =200Ω0.5A U R I == ；1min 内电阻R 1产生的热量：100V 1A 60s 6000J Q W UIt ===⨯⨯= .16. 常见的家用热水器有太阳能热水器、电热水器、燃气热水器．若使用太阳能热水器将12L 水由20℃加热到45℃，则水需要吸收太阳能_____J ；若用天燃气热水器加热，则需要完全燃烧_____m 3的天燃气；若使用功率为2000W 的电热水器加热，则需要_____h 的时间（已知水的比热容为4.2×103J/（kg ⋅℃），天燃气的热值为4.2×107J/m 3；不考虑能量转换过程中的损失）【答案】 (1). 1.26×106 (2). 0.03 (3). 0.175【解析】【分析】（1）知道水的体积，利用m=ρV 求水的质量；再利用Q 吸=cm △t 求水吸收的太阳能；（2）不考虑能量转换过程中的损失，天然气完全燃烧释放的热量和水吸收的热量相等，根据Q 放=Vq 求出所需天然气的体积．【详解】水的体积V=12L=12dm 3=0.012m 3，由ρ=m V得水的质量：m=ρV=1×103kg/m 3×0.012m 3=12kg ， 水吸收的热量：Q 吸=cm(t−t 0)=4.2×103J/(kg ⋅℃)×12kg ×(45℃−20℃)=1.26×106J ，即水吸收的太阳能为1.26×106J ；因不考虑能量转换过程中的损失，所以天燃气完全燃烧释放的热量Q 放=Q 吸=1.26×106J ，由Q 放=Vq 可得，需要天然气的体积：V=Q q 放=6731.2610J 4.210/J m⨯⨯=0.03m 3． 用电加热器加热时消耗的电能W=Q 吸=1.26610⨯J ，由P=W t可得加热时间：t=W P =61.26102000J W⨯=6.3310⨯s=0.175h. 17. 如图所示的电路，开关S 接到a 后，电磁铁左端为_____极，小磁针静止时，A 端是_____极；将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性_____（选填“增强”、“不变”或“减弱”）．【答案】(1). S (2). S (3). 减弱【解析】如图所示的电路，开关S接到a后，根据安培定则判断，右手握住螺线管，四指弯曲指向电流的方向，则大母指的指向即为螺线管的磁场方向，即大母指所指的右端为N极，则电磁铁左端为S极；小磁针静止时，根据同名磁极排斥、异名磁极吸引的规律可知，A端应是S极；将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，即电流不变，而线圈的匝数减少了，所以电磁铁的磁性会减弱．点睛：右手螺旋定则应用时，要注意四指弯曲指向电流的方向，千万不要理解成线圈的绕向，有同学容易在这点混淆，有个简单的方法，即使用右手螺旋定则前先把电流方向标在线圈上．18. 党的十九大报告中指出“绿水青山就是金山银山”，倡导保护环境．陵城区76MW风电场项目一期工程已经竣工，风电场项目的推广实现了将风能转化为电能，风能这种绿色能源是_____（选填“可再生”或“不可再生”）能源．【答案】可再生【解析】分析】太阳能属于可再生能源；太阳能具有清洁无污染、环保、节能、取之不尽，用之不竭等特点．【详解】太阳能发电具有清洁无污染（或环保；节能；取之不尽，用之不竭）等优点．19. 汽车已经广泛进入家庭．汽车导航仪与卫星之间是通过_____来传递信息的．【答案】电磁波【解析】【分析】卫星通讯利用了电磁波来传递信息．【详解】汽车导航仪与卫星之间是通过电磁波来传递信息的．。

苏科版物理九年级上学期期末测试卷学校________ 班级________ 姓名________ 成绩________一、选择题(每题2分,共24分)1.下列简单机械,在使用中可以省距离的是( )A.钓鱼竿B.盘山公路C.起瓶器D.方向盘2.关于温度、热量、内能,以下说法正确的是( )A.物体温度升高了,它的内能一定增加B.物体吸收了热量,它的温度一定会升高C.温度越高的物体含有的热量越多D.物体的温度升高,一定是外界对物体做功3.下列数据中,最接近实际情况的是()A.教室内日光灯的工作电流为2AB.中学生以正常速度骑自行车的功率为80WC.家用电风扇的额定功率为2000WD.中学生把一个鸡蛋从地面捡起并举过头顶做的功是10J4. 下列图中的四幅图显示的汽油机工作的冲程与名称对应正确的是( )A.吸气B.压缩C.做功D.排气5.如图所示,一重物悬挂在轻质杠杆的中点处,在杠杆的最右端施加一个始终竖直向上的F,使杠杆在水平位置保持平衡,下列说法正确的是( )A.若将重物向左移动,保持杠杆水平平衡,则F将变大B.将杠杆沿顺时针方向缓慢转动,F将不变C.将杠杆沿逆时针方向缓慢转动,F将变大D.若将重物和F的作用点向左移动相等的距离,且保持F大小不变,杠杆仍能在原位置平衡6.如图所示电路,当开关S闭合后,两表均有示数,过一会儿,发现电压表示数突然变小,电流表示数突然变大,下列故障判断正确的是( )A.灯L1短路B.灯L2短路C.灯L1灯丝断了D.灯L2灯丝断了7. 家庭厨房安装的油烟机都有照明灯和换气扇(电动机M),使用时,有时需要它们各自独立工作,有时又需要它们同时工作.下列电路图中,符合上述要求的是( )A. B. C. D.8.在测量未知电阻R x阻值的实验中,提供的实验器材有：稳压电源(电压未知)、电流表、电压表、阻值已知的定值电阻R0等.现有如图所示的几种测量电路,在不拆改电路的前提下,能够测量出待测电阻R x阻值的电路是( )A. B. C. D.9.将皮球从离地某一高度O点处水平抛出,球落地后又弹起.它的部分运动轨迹如图所示.下列说法正确的是()A．皮球经过同一高度的A、B两点时动能相等B．皮球第一次反弹后到达最高点P点时速度为零C．皮球在D点时的机械能小于在C点时的机械能D．若将皮球表面涂黑,则会在地面M、N两点留下两个大小相等的黑色圆斑10.如图所示电路,电源电压恒定,开关闭合后两灯均发光,电压表V1的示数为6 V,电流表A1的示数为0.2 A,以下说法正确的是( )A.电压表V的示数可能为6 VB.电压表V的示数一定等于12 VC.电流表A的示数可能为0.4 AD.电流表A的示数一定等于0.2 A11.如图甲所示,是一定量的水的体积随温度的变化图象;在盛水的烧杯中固定一只压敏电阻(其阻值不受温度影响,阻值随压力的增大而减小),与一电压表和两个合适阻值的电阻、电源组成电路,如图乙所示.当给烧杯中的水从0℃缓慢加热到10℃的过程中(不考虑水质量变化的影响),则电压表的示数变化是( )A.变大B.变小C.先变小后变大D.先变大后变小12.一灯泡标有“6V6W”字样,其工作时I-U图象如图甲所示.将小灯泡和标有“10Ω1A”字样的滑动变阻器连接在如图乙所示的电路中,电源电压恒定不变,当滑片P在最左端时,小灯泡恰好能正常发光.电流表量程0~3A,电压表量程0~3V闭合开关,为保证电路安全,在移动滑动变阻器的滑片过程中,下列说法正确的是( )①小灯泡的最小功率0.75W②滑动变阻器的阻值变化范围是0~4Ω.③电流表的变化范围是0.5A~1A④电路的总功率变化范围4.5W~6WA.只有②④B.只有①②④C.只有①③D.只有③④二、填空题(每空1分,共26分)13.请读出下列仪器的示数(数值和单位).电流表的读数电阻箱的读数电能表示数________ ________ ________14.今年是建国70周年,国庆节期间很多地方都点亮了小彩灯,一种节日小彩灯是由多个小灯泡串联而成的,若每个小彩灯上标注的正常工作的电压是12V,则应将________个小彩灯________(填“串”或“并”)联在家庭电路两端.15. 如图所示的四幅图,甲、乙实验中与汽油机压缩冲程原理相同的是________图所示的演示的实验；丙、丁两图中表示汽油机做功冲程的是________图.16. 载人飞船加速升空过程中,飞船的动能________(选填“增大”或“减小”).在返回穿越大气层时,飞船克服摩擦,将部分机械能转化为________ 能.篮球从空中落下并撞击地面而发生弹性形变,此过程中小球机械能的转化经历了从重力势能能转化为________能再转化为________能.17. 用如图所示的滑轮组将物体匀速向左拉动,绳端的拉力为200N,在10s内将物体拉动了4m,滑轮组的机械效率为80%,则物体受到地面的摩擦力为______N,绳端拉力的功率为_____W.18. 如图所示,原长为l的轻质弹簧一端固定在竖直墙面上,另一端与水平面上的木块相连.推动木块压缩弹簧,当其左端至A点时,弹簧具有的弹性势能为25J；松手后,木块在弹簧的作用下往复运动若干次后静止,此时弹簧具有的弹性势能为1J．则木块最终静止的位置一定不可能位于________(B/C/D)点,整个过程中木块克服阻力做的功是________,整个过程中木块速度最大时其左端可能位于________(B/C/D)点.19.某电吹风工作6min,能使如图所示的电能表的转盘转过120转.则该电吹风在这段时间内消耗的电能是J,它的电功率为W,这些电能可供一只“220V 10W”的LED灯正常工作h；与普通白炽灯相比,在达到相同亮度的条件下,若LED灯可以节约80%的电能,则该LED灯与W的白炽灯亮度相当.20. 在斜面上将一个重600N的物体匀速拉到高处,沿斜面向上的拉力F=400N,拉动的距离s=4.5m,提升高度h=1.8m,所用时间t=30s.则拉力F做功的功率为_______W,此过程中物体受到的摩擦力为______N.21. 如图a所示电路,电源电压保持不变.闭合开关S,调节滑动变阻器,两电压表的示数随电路中电流变化的图象如图b所示,根据图象可知:电源电压为________V,电阻R1的阻值为________Ω.22.如图所示,设相同时间内物质吸收的热量相同,甲、乙两图中符合冰熔化规律的是图(选填“甲”或“乙”).这是因为.物质在第3min时的内能(选填“>”、“<”或“=”)第5min时的内能.三、作图题(共3题；共6分)23.按要求作图：在如图所示电路的圆圈里填上适当的电表符号,要求：闭合电键S,两灯均能发光．(2). 如图所示,请画出作用在杠杆B端上最小的动力F1和阻力F2的力臂l2.(3). 画出图中滑轮组提升重物时最省力的绕法.四、计算题(24题4分、25题6分、26题6分,共16分)24. 图中是某太阳能热水器向其中注入50kg的水,阳光照射一段时间后,水温从10℃升高到50℃.水的比热容是4.2×103J(kg·℃).试求：(1)如果这段时间该太阳能热水器接收到太阳辐射的热量是2.8×107J,则这段时间该热水器的效率是多少?(2)如果水吸收的热量用天然气来提供需要完全燃烧多少m3的天然气；(天然气的热值为8.4×107J/m3,天然气完全燃烧放出的热量全部给水吸收)25.电动汽车因其节能、环保而受到人们的青睐.某品牌电动汽车,驾驶员与车的总质量为1.6t.汽车在平直公路上以10m/s的速度匀速行驶20min,此时驱动电机的输入电压为300V,电流为60A,汽车所受阻力为驾驶员与车总重力的0.1倍,g取10N/kg.求：(1)电动汽车匀速行驶过程中驱动电机消耗的电能;(2)电动汽车匀速行驶过程中牵引力所做的功;(3)该电动汽车的效率.26.如图(a)所示电路,电源电压保持不变.小灯泡L标有“4V0.5A”字样,电流表量程0～0.6A,电压表量程0～3V,滑动变阻器R1的最大阻值20Ω．只闭合开关S、S1,调节滑动变阻器滑片P,得到电流表与电压表示数关系如图(b)所示.求：(1)小灯泡的额定功率；(2)电源电压及定值电阻R2的阻值；(3)只闭合开关S和S2,移动滑动变阻器的滑片P,小灯泡L的I-U图象如图(c)所示,在保证各元件安全工作的情况下,滑动变阻器R1允许的取值范围.五、实验探究题(每空1分,共28分)27.(8分)和小明利用如图所示装置探究杠杆的平衡条件．(1)若实验前杠杆静止如图甲所示,此时杠杆处于(选填“平衡状态”或“不平衡状态”),可将杠杆两端的平衡螺母向_____(填“左”或“右”)调节,使杠杆在水平位置平衡．(2)在实验过程中,调节杠杆在水平位置平衡的目的是________________.(3)在杠杆两端加挂钩码,并移动钩码,使杠杆在水平位置平衡,测出力臂,多次实验并把数据记录在表格中．次序F1/N l1/cm F2/N l2/cm1 1 102 52 2 10 1 203 2 15 3 10小明根据以上数据得出杠杆平衡条件是：____________________________.(4)杠杆调节平衡后,小红在杠杆上的A点处挂4个钩码,如图乙所示,为使杠杆在水平位置重新平衡,应在B点挂个钩码．如果将B处的钩码换成弹簧测力计,那么手对弹簧测力计的拉力(选填“大于”“等于”“小于”)六个钩码的重力.(5)当杠杆平衡后,将A点和B点下方所挂的钩码同时向支点O靠近移一格,杠杆____________(填“左侧下降”“右侧下降”或“仍水平平衡”)．(6)如图丙所示,用弹簧测力计在C处竖直向上拉,使杠杆在水平位置平衡,当弹簧测力计在原位置逐渐向左倾斜时,使杠杆仍然在水平位置平衡,则弹簧测力计的示数将________(填“变大”“变小”或“不变”),原因是.28.(4分)在探究“动能和重力势能相互转化”的实验中,采用如图所示的实验装置.用细线把一个质量为1m的小球悬挂起来,将小球从位置B拉到位置A,由静止释放小球,观察小球从A→B→C的过程中的高度和速度的变化,并测出了小球在A、B、C三个位置时动能和重力势能的值,从而分析这一过程中动能和重力势能之间的转化,数据如表所示.运动过程或位置 A A→B B B→C C动能E K(J) 0 增加 4.98 减少 0重力势能E P(J) 5.00 减少 0 增加 4.97(1)小球在图中的C位置,受到个力的作用.(2)从实验中可以看出,小球从A→B的过程中速度不断增加,高度不断降低,这个过程中是重力势能逐渐转化为 ;在能量转化的过程中,机械能在逐渐减少,这主要是小球由于受到造成的.(3)在实验中,如果换用质量为2m的小球,其他条件不变,那么,小球到达B位置时的机械能质量为1m的小球到达B位置时的机械能(选填“大于”、“小于”或“等于”).29.(7分)利用如图甲所示的实验装置探究“沙子和水的温度变化与吸热的关系”,操作如下：(1)在两烧杯中分别装入初温相同且________相等的沙子和水；(2)用相同的酒精灯火焰加热,并用玻璃棒不断搅拌,每隔相同的时间记录一次温度,其中某时刻的温度如图乙所示,其示数为________ ℃.根据实验数据绘制成温度与时间的关系图像,如图丙所示；(3)实验中,是通过比较________来间接反映沙子和水所吸收热量的多少；这种解决物理问题的方法称之为______ 法.(4)分析图像可知,对于质量相等的沙子和水,升温较快的是___；若使两者升高相同的温度,则___吸收的热量较多．由此可见,______的比热容较大．30.(9分)小明要测定标有“3.8V“字样小灯泡的额定功率,选择一些器材连接了如图甲电路(电源用四节新的干电池)(1)同组的小芳发现小明电路连接有错误,如果此时闭合开关,小灯泡______(选增“发光”或“不发光”),电压表示数是______V.请你在接的那根导线上打“×”,并另画一根导线,使电路连接正确_______.(2)电路改接正确后,闭合开关,调节滑动变阻器的滑片,使小灯泡正常发光,此时电流表示数如图乙,则小灯泡正的额定功率是________W.(3)小明还测量了小灯泡在不同电压下的电流,并根据所测得数据绘制了小灯泡的I-U图象,如图丙,根据图象可知电流与电压并不成正比,原因是________.在这个图象中,纵轴应该表示的是________(选填“电压”或“电源”).(4)完成上面实验后,小明同学又想利用现有实验器材,测量另一个标有“3.8V”字样小灯泡的额定功率,但发现电流表已经损坏,于是他和小组同学一起设计了如图丁的电路,他们又选择了已知阻值的定值电阻R4请你帮他们完成下面实验步骤：①_______(填写S、S1、S2的通断情况),调节滑动变阻器的滑片使电压表示数为_______V,使小灯泡L正常发光.②________(填写S、S1、S2的通电情况),保持滑动变阻器的滑片不动,此时电压表示数为U③小灯泡额定功率的表达式是________.答案与解析一、选择题(每题2分,共24分)1.下列简单机械,在使用中可以省距离的是( )A.钓鱼竿B.盘山公路C.起瓶器D.方向盘[答案] A[解析]A.使用钓鱼竿电鱼时,费力,但省距离,A符合题意；B.盘山公路利用了斜面可以省力的特点,但费距离,B不符合题意；C.起瓶器开启瓶盖时,可以省力,但费距离,C不符合题意；D.汽车的方向盘利用了轮轴,当力作用在轮上,省力费距离,D不符合题意.故答案为：A.2.关于温度、热量、内能,以下说法正确的是( )A.物体温度升高了,它的内能一定增加B.物体吸收了热量,它的温度一定会升高C.温度越高的物体含有的热量越多D.物体的温度升高,一定是外界对物体做功[答案] A[解析]A.物体的温度升高了,分子运动加剧,内能增大,A符合题意；B.物体吸收了热量,温度不一定升高,晶体熔化时吸热但温度不变,B不符合题意；C.热量是热传递时能量的转移多少,C不符合题意；D.物体温度升高,可以吸收了热量,也可能对物体做功了,D不符合题意.故答案为：A.3.下列数据中,最接近实际情况的是()A.教室内日光灯的工作电流为2AB.中学生以正常速度骑自行车的功率为80WC.家用电风扇的额定功率为2000WD.中学生把一个鸡蛋从地面捡起并举过头顶做的功是10J[解析]A. 教室里一盏日光灯的功率约为40W,其正常工作电流约为I=P/U=40W/220V≈0.18A,故A不符合实际；B. 中学生以正常速度骑自行车的功率较小,在80W左右,故B符合实际；C. 一台家用电风扇的额定功率在40W左右,故C不符合实际；D. 1个鸡蛋的重约0.51N,把1个鸡蛋从地面捡起并举过头顶做功约为W=Gh=0.5N×2m=1J,故D不符合实际.4. 下列图中的四幅图显示的汽油机工作的冲程与名称对应正确的是( )A.吸气B.压缩C.做功D.排气[答案] C[解析]A、图中,两气门都关闭,活塞上行,汽缸容积变小,是压缩冲程,A不符合题意；B、图中,进气门开启,活塞下行,气体流如汽缸,是吸气冲程,B不符合题意；C、图中,两气门都关闭,活塞下行,汽缸容积变大,是做功冲程,C符合题意；D、图中,两气门都关闭,活塞上行,汽缸容积变小,是压缩冲程,D不符合题意.故答案为：C5.如图所示,一重物悬挂在轻质杠杆的中点处,在杠杆的最右端施加一个始终竖直向上的F,使杠杆在水平位置保持平衡,下列说法正确的是( )A.若将重物向左移动,保持杠杆水平平衡,则F将变大B.将杠杆沿顺时针方向缓慢转动,F将不变C.将杠杆沿逆时针方向缓慢转动,F将变大D.若将重物和F的作用点向左移动相等的距离,且保持F大小不变,杠杆仍能在原位置平衡[解析]A.根据图像,当物体向左移动,阻力臂减小,动力和动力臂的乘积减小,动力臂不变时,动力减小,A不符合题意；BC.当杠杆顺时针或逆时针转动时,动力臂和阻力臂减小,且比值不变,动力和阻力都不变,B符合题意,C不符合题意；D.若动力臂和阻力臂减小相同长度时,阻力臂和动力臂的比值会变化,若力的大小不变,杠杆则不能平衡,D不符合题意.故答案为：B.6.如图所示电路,当开关S闭合后,两表均有示数,过一会儿,发现电压表示数突然变小,电流表示数突然变大,下列故障判断正确的是( )A.灯L1短路B.灯L2短路C.灯L1灯丝断了D.灯L2灯丝断了[答案] A[解析]根据图像,是串联电路,当电流表示数较大,而电压表无示数时,的电压表测量的位置短路了,A符合题意.故答案为：A.7. 家庭厨房安装的油烟机都有照明灯和换气扇(电动机M),使用时,有时需要它们各自独立工作,有时又需要它们同时工作.下列电路图中,符合上述要求的是( )A. B. C. D.[答案]B[解析]A选项,两开关闭合时灯泡一定会工作,不能实现电动机的独立工作,故A不符合题意.B选项,照明灯和换气扇组成并联电路,且它们都有“各自”的开关来控制,能够独立工作,故B符合题意.C选项,两开关闭合时电动机一定会工作,不能实现灯泡的独立工作,故C不符合题意.D选项,两开关同时闭合时,小灯泡被短路,只闭合S1时,小灯泡与电动机串联,故D不符合题意.8.在测量未知电阻R x阻值的实验中,提供的实验器材有：稳压电源(电压未知)、电流表、电压表、阻值已知的定值电阻R0等.现有如图所示的几种测量电路,在不拆改电路的前提下,能够测量出待测电阻R x阻值的电路是( )A. B. C. D.[答案] C[解析]A．图中R x与R0串联,电流表测整体电流,电源电压未知,则无法测出R x电阻大小,A不符合题意；B．图中R x与R0串联,电压表测量R x电压,电源电压未知,则无法得到电流,无法测出R x电阻大小,B不符合题意；C．图中当S闭合S1断开时,电路中仅有R0且R0电阻已知,电流表测R0电流为I0,则根据可求出电源电压为：当S、S1均闭合时,R x与R0并联,电流表测干路电流为I,则由可得：则可得到R x电阻,C符合题意；D．图中当S闭合S1断开时,R x与R0串联,当S、S1均闭合时,R x短路,电流表测R0电流,可计算得到电压电源,无法得到R x电压、电流,则无法测出R x电阻大小,D不符合题意；故答案为：C9.将皮球从离地某一高度O点处水平抛出,球落地后又弹起.它的部分运动轨迹如图所示.下列说法正确的是()A．皮球经过同一高度的A、B两点时动能相等B．皮球第一次反弹后到达最高点P点时速度为零C．皮球在D点时的机械能小于在C点时的机械能D．若将皮球表面涂黑,则会在地面M、N两点留下两个大小相等的黑色圆斑[答案]C；[解析]A、由图可知,每次小球反弹后到的最高点都比上一次的最高点要低,说明小球受到空气阻力,机械能逐渐变小,A点的机械能大于B点的机械能；机械能是物体动能与势能的总和,AB两点高度相同则重力势能相同,所以A点的动能大于B点的动能；故A错误.B、从轨迹来看,小球既有水平方向的速度又有水平方向的速度.小球在最高点时,竖直方向速度为零,但是仍然能往右运动,说明小球还具有水平方向速度；故B错误.C、每次小球反弹后到的最高点都比上一次的最高点要低,说明小球受到空气阻力,机械能逐渐变小.C点在D 点之前,故D点的机械能小于C点的机械能；故C正确.D、弹性势能大小与弹性形变程度有关,黑色圆斑的大小能反应小球弹性形变程度,圆斑越大,形变越大.M点与N点小球的动能与重力势能都为零,又因为小球在M点机械能大于N点机械能,故小球在M点的弹性势能大于N点的弹性势能,故在M点的圆斑要大于在N点的圆斑.故D错误.10.如图所示电路,电源电压恒定,开关闭合后两灯均发光,电压表V1的示数为6 V,电流表A1的示数为0.2 A,以下说法正确的是( )A.电压表V的示数可能为6 VB.电压表V的示数一定等于12 VC.电流表A的示数可能为0.4 AD.电流表A的示数一定等于0.2 A[答案] D[解析]由图可知,两灯串联,两电流表测电路中的电流,根据串联电路的电流特点可知两电流表示数相等,D符合题意,C不符合题意,电压表V1测L1示数V测电源电压,由于不知道L2的规格,所以无法判断L2的电压和电源电压,AB不符合题意.故答案为：D.11.如图甲所示,是一定量的水的体积随温度的变化图象;在盛水的烧杯中固定一只压敏电阻(其阻值不受温度影响,阻值随压力的增大而减小),与一电压表和两个合适阻值的电阻、电源组成电路,如图乙所示.当给烧杯中的水从0℃缓慢加热到10℃的过程中(不考虑水质量变化的影响),则电压表的示数变化是( )A.变大B.变小C.先变小后变大D.先变大后变小[答案] C[解析]由图甲可知,0℃缓慢加热到10℃的过程中,水的体积先减小后增大,由ρ= 可知,水的质量一定时,水的密度先增大后减小；因为压敏电阻在烧杯中的位置一定,即压敏电阻下面水的体积一定,并且压敏电阻下面部分水的质量先增大后减小,则压敏电阻上面水的质量先减小后增大,所以水平面上物体的压力和自身的重力相等,即压敏电阻受到的压力先减小后增大；又因为压敏电阻的阻值随压力的增大而减小,所以电路中的总电阻先增大后减小；由I= 可知,电路中的电流先减小后增大；由U=IR可知,定值电阻R1两端的电压先减小后增大,即电压表的示数先变小后变大.故答案为：C.12.一灯泡标有“6V6W”字样,其工作时I-U图象如图甲所示.将小灯泡和标有“10Ω1A”字样的滑动变阻器连接在如图乙所示的电路中,电源电压恒定不变,当滑片P在最左端时,小灯泡恰好能正常发光.电流表量程0~3A,电压表量程0~3V闭合开关,为保证电路安全,在移动滑动变阻器的滑片过程中,下列说法正确的是( )①小灯泡的最小功率0.75W②滑动变阻器的阻值变化范围是0~4Ω.③电流表的变化范围是0.5A~1A④电路的总功率变化范围4.5W~6WA.只有②④B.只有①②④C.只有①③D.只有③④[答案] A[解析]由于滑片在最左时,灯泡正常发光,说明电源电压为6V,①当灯泡和电阻串联时,若灯泡电功率最小,滑动变阻器电阻最大,电压表示数最大,为3V,此时灯泡分压为3V,根据甲图,灯泡的功率为P'=U'I'=3V×0.75A=2.25W；②灯泡功率最小时,滑动变阻器的电阻为,滑变范围为0~4Ω；③根据图甲,分析灯泡的最大和最小电流,范围为0.5A~1A；④电路电功率最小为P=UI=6V×0.75A=4.5W,其中②④分析合理,A符合题意.故答案为：A.二、填空题(每空1分,共26分)13. 请读出下列仪器的示数(数值和单位).电流表的读数电阻箱的读数电能表示数________ ________ ________[答案] 0.48A；；2010Ω；；314.5kW•h.[解析]电流表选择0-0.6A量程,结合指针位置,读数为0.48A；根据图像,电阻箱读数为R=2×1000Ω+1×10Ω=2010Ω,根据电能表窗口数字,示数为314.5kW·h.故答案为：0.48A；2010Ω；314.5kW·h.14.今年是建国70周年,国庆节期间很多地方都点亮了小彩灯,一种节日小彩灯是由多个小灯泡串联而成的,若每个小彩灯上标注的正常工作的电压是12V,则应将________个小彩灯________(填“串”或“并”)联在家庭电路两端.[答案] 19；串[解析]每个小彩灯的电压为12V,灯泡串联在220V电路中才能安全工作,灯泡的个数为.故答案为：19；串.15. 如图所示的四幅图,甲、乙实验中与汽油机压缩冲程原理相同的是________图所示的演示的实验；丙、丁两图中表示汽油机做功冲程的是________图.[答案]乙；丙[解析]汽油机的压缩冲程把机械能转化为内能,根据图像,乙图合理,汽油机的做功冲程中,气门关闭,活塞向下运动,丙图符合题意.故答案为：乙；丙.16. 载人飞船加速升空过程中,飞船的动能________(选填“增大”或“减小”).在返回穿越大气层时,飞船克服摩擦,将部分机械能转化为________ 能.篮球从空中落下并撞击地面而发生弹性形变,此过程中小球机械能的转化经历了从重力势能能转化为________能再转化为________能.[答案]增大；内；动能；弹性势能；[解析]动能的影响因素是质量和速度,载人飞船加速升空过程中,质量不变,飞船的速度增大,所以飞船的动能增大;在返回穿越大气层时,飞船克服摩擦,将部分机械能转化为内能,使自身内能增大,温度升高.[3][4][5]篮球从空中落下并撞击地面而发生弹性形变,则先是高度减小,速度增大,即重力势能减小,动能增大；再撞击地面时速度减小,弹性形变程度增大,即动能减小,弹性势能增大,所以,此过程中小球机械能的转化经历了从重力势能转化为动能再转化为弹性势能.17. 用如图所示的滑轮组将物体匀速向左拉动,绳端的拉力为200N,在10s内将物体拉动了4m,滑轮组的机械效率为80%,则物体受到地面的摩擦力为______N,绳端拉力的功率为_____W.。
