单元板接口定义(精)

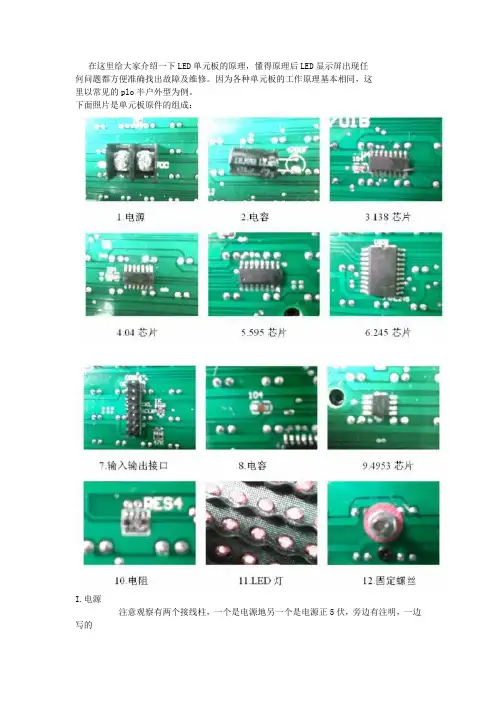

在这里给大家介绍一下LED单元板的原理，懂得原理后LED显示屏出现任何问题都方便准确找出故障及维修。

因为各种单元板的工作原理基本相同，这里以常见的plo半户外型为例。

下面照片是单元板原件的组成：I.电源注意观察有两个接线柱，一个是电源地另一个是电源正5伏，旁边有注明，一边写的是“UND”即电源地，另一边写的是“tiCC"即电源正5伏，这个很简单，不做过多说明。

2.电容这里用到的是电解电容470iiF，让电源输入更加稳定，不会出现突然上电或，突然掉电，其实做用也不是很大，如果没有它单元板也可以照常工作。

3.138芯片138芯片全名74HC138D，是很常用的三线八线译码器，即三路输入八路输出，输出脚为1如下图(左)所示，有1。

到17共八个脚Y的上面有一个横杠，说明是低电平有效。

123脚是输入脚，A的上面没有横杠说明是高电平有效。

另外-l56脚为使能脚，这几个脚的作用着重说明一下，只有当4，接低电平并且6接高电平时芯片才响应输入，否则无论怎么输入均无输出，同样有横的为低电平有效，没有横杠的为高电平有效，所有芯片使用都是这个原则大家可以记住。

它的真值表如下图(右)所示。

4.04芯片04芯片全名74HC04D，简单的说它就是六非门或六反向器，它集成6个单独的非门，所谓非门就是输入低电平输出高电平，输入高电平输出低电平，就是输入和输出总是相反的，所以又称为反向器。

同样A是输入Y是输出。

如右图所示。

5 .595芯片595芯片全名74HC595D，这个芯片是单元板的核心芯片，这个是串行输入并行输出，也称作移位器。

Qo-Q7为8路输出高电平有效，DS为数据输入脚，OE为使能脚低电平有效，同样只有当OE为低电平时芯片才能正常工作，否则的话任何输入都不会有输出，SH CP为时钟线，当时钟线有上升沿(即由低电平变高电平的瞬间)的时候DS脚上的数据才写进芯片，STOP为输出锁存时钟钱，当该脚电平上升沿时把输入的数据输出。

基本知识USB 通用串行总线1.最多可连接127台外设B1.1=USB 2.0 Full Speed（全速版）12Mbps（兆位每秒）B2.0=USB 2.0High-Speed（高速版）480MbpsB3.0=USB SuperSpeed是5 Gbps. (1兆字节每秒=8兆位每秒)LPC bus = Low Pin Count Bus1.连接southbrige和super I/O（该IC连接一些低速外设，如mouse，KB，Printer）的一根BUS2.由Intel 提出.新规格.目的是把慢速的 ISA 总线取消. 让一些原本在ISA 上跑的硬件在没有 ISA 的机器上能够运作. 如一般 K/B，MOUSE，FDD, COM，PRINTER 等慢速外围可用支持 LPC 的 SUPER IO 芯片控制. 且在软件上是兼容的.3.LPC 是 Low pin count 表示所用脚位少. 是在PCI 33MHz 上运作. 不像 ISA 脚位多. 插槽大. 只在 8MHz 下运作. 所以在桌上型计算机或笔记型计算机上都有很多的优点.FAT32和NTFS1.理论上说，FAT32 卷可达到约8TB；实际上，WinXP Professional 可以格式化最大FAT32卷也就是32GB 。

2.WinXP Pro 可以读写其它系统格式化的更大的FAT32 卷3.NTFS 格式来格式化超过 32GB 的卷。

SMBUS1.SMBus是System Management Bus（系统管理总线）的缩写2.Intel提出，SMBus只有两根信号线：双向数据线和时钟信号线。

3.PCI插槽上给SMBus预留了两个引脚（A40为SMBus 时钟线，A41为SMBus 数据线），以便于PCI接口卡与主板设备之间交换信息。

4.SMBus的数据传输率为100kbps，速度较慢，但结构简洁造价低廉的特点，成为业界普遍欢迎的接口标准。

电脑主板各种接口及引脚定义电脑主板各种接口及引脚定义，下图为常见的主板外设接口首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

主板上CPU等网风扇接口。

主板上音频线接口。

主板SATA串口硬盘接口。

PS/2接口鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB接口USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft 等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

Negative data ,positive dataUSB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定义也很简单：1 ＋5V2 DATA－数据－3 DATA＋数据＋4 GND 地串口主板一般都集成两个串口，可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8)，虽然其I/O地址不相同，但是总共只占据两个IRQ(1、3、5、7共享IRQ4，2、4、6、8共享IRQ3)，平常我们常用的是COM1～COM4这四个端口。

1.2 各个模块接口的定义1.1 系统简介 1.2 模块接口定义2.1 软件安装4.3 ISP 引脚连接端口按键判断 矩阵按键识别技术 74LS14 反向器74LS138 译码器红外线遥控555 硬件振5.1 仿真概述汉字显示屏PS2 键盘实5.2 KEIL 软件指南1602 液晶显示屏SD 卡实验2.2 软件界面介绍51 引脚说明 八路跑马灯 继电器控制 8 路拨动开关 数码管静态扫描 数码管动态扫描8155 试验 24C02 储存步进电机485 通信实2.3 软件操作74LS164 串入并出DS1302 实3.1 USB 驱动安装74LS165 并入串出产生 hex 文3.2 特别 usb 安装dac0832 应用 模拟/数字转换器小喇叭警报器93c46 演示常见问题解4.1 ISP 介绍串行双向通信系统配置指4.2 下载头之插头定义18B20 温度显示购买方式1.2 各个模块接口的定义以下蓝色部分特别重要，需要引起注意！XL2000 的接口相当丰富，也许您看起来有些头晕，但是他 们都是分模块设计的，实际上一目了然。

所属部份 所属部份 端口 名 通信下载 JP17 部份 K16 JP2 JP23 2 3 电源部份 JP33 Cpu 仿真 部份 IC16 JP44 JP53 JP51 JP52 JP59 简要说明 编程/仿真选择，注意编程，实验时为弹起状态！仿真时为 按下状态 复位键。

按此键程序重新运行 USB 端口。

用于系统供电和 usb 通信 （USB 采用高速 CP2102） ISP 下载头。

可对其他目标板上的芯片下载 电源开关。

按下电源开，电源指示灯 D100 亮 实验卡座。

插入 AT89S52 实验或者插入仿真模块仿真，注 意第一脚对扳手 P1 口输出(P1.0—P1.7) P3 口输出(P3.0—P3.7) P0 口输出(P0.0—P0.7) P2 口输出(P2.0—P2.7) 40PIN 外接仿真头，也可作为辅助的 io 引出端口做实验14AD 转换 部份 ADC0804J3 JP35 JP30 JP60 W1ADC0804 控制端。

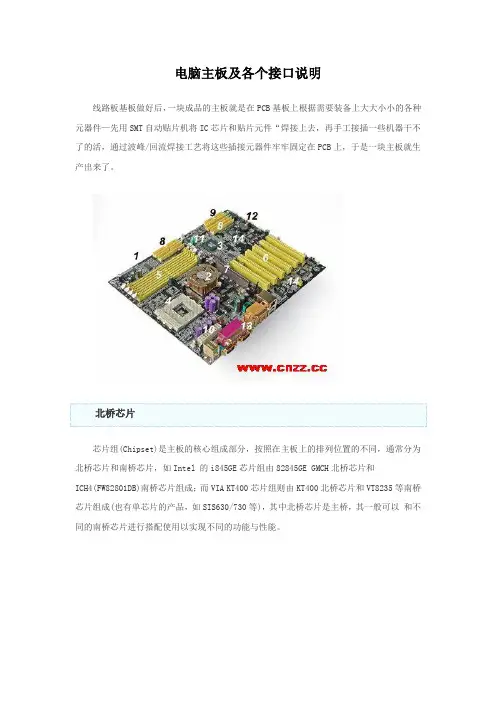

电脑主板及各个接口说明线路板基板做好后， 一块成品的主板就是在 PCB 基板上根据需要装备上大大小小的各种 元器件—先用 SMT 自动贴片机将 IC 芯片和贴片元件“焊接上去，再手工接插一些机器干不 了的活，通过波峰/回流焊接工艺将这些插接元器件牢牢固定在 PCB 上，于是一块主板就生 产出来了。

北桥芯片芯片组(Chipset)是主板的核心组成部分，按照在主板上的排列位置的不同，通常分为 北桥芯片和南桥芯片，如 Intel 的 i845GE 芯片组由 82845GE GMCH 北桥芯片和 ICH4(FW82801DB)南桥芯片组成；而 VIA KT400 芯片组则由 KT400 北桥芯片和 VT8235 等南桥 芯片组成(也有单芯片的产品，如 SIS630/730 等)，其中北桥芯片是主桥，其一般可以 和不 同的南桥芯片进行搭配使用以实现不同的功能与性能。

北桥芯片一般提供对 CPU 的类型和主频、内存的类型和最大容量、ISA/PCI/AGP 插槽、 ECC 纠错等支持，通常在主板上*近 CPU 插槽的位置，由于此类芯片的发热量一般较高，所 以在此芯片上装有散热片。

南桥芯片南桥芯片主要用来与 I/O 设备及 ISA 设备相连， 并负责管理中断及 DMA 通道， 让设备工 作得更顺畅，其提供对 KBC(键盘控制 器)、RTC(实时时钟控制器)、USB(通用串行总线)、 Ultra DMA/33(66)EIDE 数据传输方式和 ACPI(高级能源管理)等的支持， 在*近 PCI 槽的位置。

CPU 插座CPU 插座就是主板上安装处理器的地方。

主流的 CPU 插座主要有 Socket370、 Socket 478、 Socket 423 和 Socket A 几种。

其中 Socket370 支持的是 PIII 及新赛扬，CYRIXIII 等处理 器；Socket 423 用于早期 Pentium4 处理器，而 Socket 478 则用于目前主流 Pentium4 处理 器。

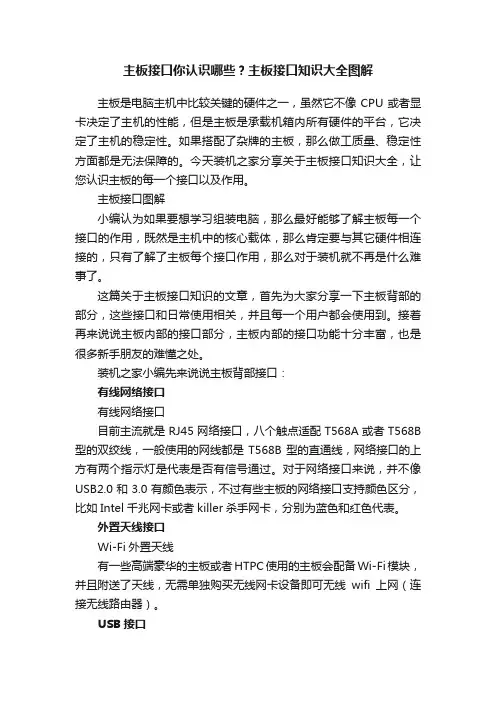

主板接口你认识哪些？主板接口知识大全图解主板是电脑主机中比较关键的硬件之一，虽然它不像CPU或者显卡决定了主机的性能，但是主板是承载机箱内所有硬件的平台，它决定了主机的稳定性。

如果搭配了杂牌的主板，那么做工质量、稳定性方面都是无法保障的。

今天装机之家分享关于主板接口知识大全，让您认识主板的每一个接口以及作用。

主板接口图解小编认为如果要想学习组装电脑，那么最好能够了解主板每一个接口的作用，既然是主机中的核心载体，那么肯定要与其它硬件相连接的，只有了解了主板每个接口作用，那么对于装机就不再是什么难事了。

这篇关于主板接口知识的文章，首先为大家分享一下主板背部的部分，这些接口和日常使用相关，并且每一个用户都会使用到。

接着再来说说主板内部的接口部分，主板内部的接口功能十分丰富，也是很多新手朋友的难懂之处。

装机之家小编先来说说主板背部接口：有线网络接口有线网络接口目前主流就是RJ45网络接口，八个触点适配T568A或者T568B 型的双绞线，一般使用的网线都是T568B型的直通线，网络接口的上方有两个指示灯是代表是否有信号通过。

对于网络接口来说，并不像USB2.0和3.0有颜色表示，不过有些主板的网络接口支持颜色区分，比如Intel千兆网卡或者killer杀手网卡，分别为蓝色和红色代表。

外置天线接口Wi-Fi外置天线有一些高端豪华的主板或者HTPC使用的主板会配备Wi-Fi模块，并且附送了天线，无需单独购买无线网卡设备即可无线wifi上网（连接无线路由器）。

USB接口USB接口中文名为“通用串行总线”，插到USB上的最为常见的设备是USB键鼠、U盘、移动硬盘等。

而USB接口拥有多种规格，比如USB2.0、3.0、3.1，分别以黑色、蓝色、红色代表。

后续版本相对前代主要表现在传输速度上的提升。

此外，还有一些USB接口还附带一些其他功能，例如上图左边的接口是专门刷写BIOS的，将U盘插入就可以在BIOS中进行刷写，而右边Keybot接口是专门为华硕“键盘精灵”准备的接口。

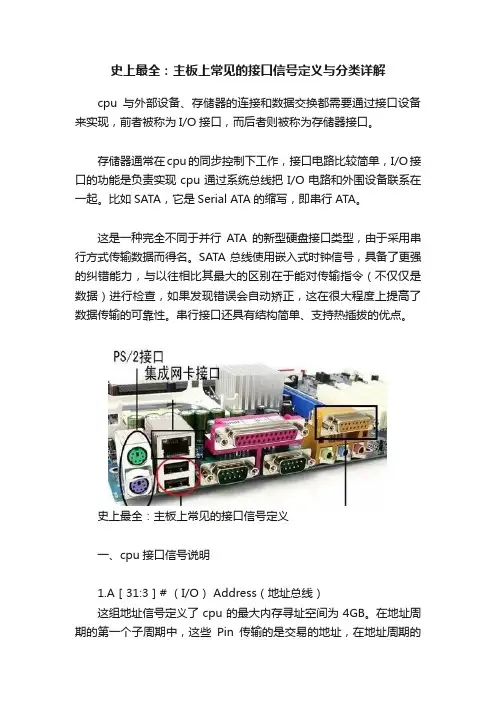

史上最全：主板上常见的接口信号定义与分类详解cpu与外部设备、存储器的连接和数据交换都需要通过接口设备来实现，前者被称为I/O接口，而后者则被称为存储器接口。

存储器通常在cpu的同步控制下工作，接口电路比较简单，I/O接口的功能是负责实现cpu通过系统总线把I/O电路和外围设备联系在一起。

比如SATA，它是Serial ATA的缩写，即串行ATA。

这是一种完全不同于并行ATA的新型硬盘接口类型，由于采用串行方式传输数据而得名。

SATA总线使用嵌入式时钟信号，具备了更强的纠错能力，与以往相比其最大的区别在于能对传输指令（不仅仅是数据）进行检查，如果发现错误会自动矫正，这在很大程度上提高了数据传输的可靠性。

串行接口还具有结构简单、支持热插拔的优点。

史上最全：主板上常见的接口信号定义一、cpu接口信号说明1.A［31:3］# （I/O） Address（地址总线）这组地址信号定义了cpu的最大内存寻址空间为4GB。

在地址周期的第一个子周期中，这些Pin传输的是交易的地址，在地址周期的第二个子周期中，这些Pin传输的是这个交易的信息类型。

2.A20M# （I） Adress-20 Mask（地址位20屏蔽）此信号由ICH（南桥）输出至cpu的信号。

它是让cpu在Real Mode（真实模式）时仿真8086只有1M Byte（1兆字节）地址空间，当超过1 Mbyte位空间时A20M＃为Low，A20被驱动为0而使地址自动折返到第一个1Mbyte地址空间上。

3.ADS# （I/O） Address Strobe（地址选通）当这个信号被宣称时说明在地址信号上的数据是有效的。

在一个新的交易中，所有Bus上的信号都在监控ADS#是否有效，一但ADS#有效，它们将会作一些相应的动作，如：奇偶检查、协义检查、地址译码等操作。

4.ADSTB［1:0］# （I/O） Address Strobes这两个信号主要用于锁定A［31:3］#和REQ［4:0］#在它们的上升沿和下降沿。

ISA 总线：为16位系统总线,ISA 槽有98个脚,数据线有16条,地址线有27条,其余为控制信号线,接地线,电源线和时钟.其工作频率为8MHz,数据传输速率为16MB/s.ISA 总线(顶视图)备注：1. Reset ：复位,开机瞬间低→高→低.2. IRQ ： 中断请求信号3. DRQ ：DMA 请求信号4. OWS ：零等待状态信号5. SMEMW ：存储器写指令.6. SMEMR ：存储器读指令.7. IOW ：I/O 写命令8. IOR ：I/O 读命令9.DACK ：DMA 响应信号10. Refresh ：刷新脉冲 11. SLCK ：系统时钟 12. T/C ： 结束记数信号13. BALE ：系统地址锁存允许信号 14. OSC ：基本时钟 15. IO CH CK ：I/O 通道检验 16. IO CHRDY I/O 通道就绪 17. AEN ：地址允许脉冲 18. I/O CS16：I/O 16位片选信号 19. Master ：主控信号DC20：SBHE ：高字节允许信号 21：MEM R ：内存读信号 22：MEM W ：内存写信号23：SD7—SD0 ： 8条低位数据总路线 SD3到I/O 芯片上去了 ; SD2与Bios 联系24：LA23—LA17： 7条高位地址总线25：SA19—SA0 ：20条低位地址总线 (SA16-SA0到BIOS 上去了)26：SD08—SD15 ：8条高位数据总线为32位总线,且可扩展为64位,有124个脚(实际上去掉4个定位卡有120引脚),AD线有32条,工作频率为33MHZ/66MHZ,最大传输速率133MB/S.总线宽度32位(5V) 64位 3.3V.ＰＣＩ总线(３２位)底视图注：１、”＃”表低电平有效.２、Reserved为保留线.３、GND为地.４、ＡＤ线为数据地址复合线.为图形加速端口直接跟北桥相连,让图形处理器与系统的主内存直接相连增加传输速率,在显存不足的情况下可以直接调用主内存,分别达到AGP 1X 266MB/S、AGP 2X 533MB/S、AGP 4X 1066MB/S、AGP 8X 2132MB/S,AGP总有132脚,AD线有32条,在维修时可以理解为高速的PCI总线.A 2 4脚为RST B24脚为CLK AD 线有32条 VCC=3 .3V, VDD=1.5VAGP底视图AGP的关键信号：和PCI类似,但时钟不同,主要信号来自北桥复位和PCI并联168线DIMM引脚(底视图)注：关键信号：64根数据线+16根地址线+4根时钟+2片选+2行列选通+3.3V供电CS为片选CLK为时钟VCC为3.3V NC为空脚,GND为地CAS行选通RAS列选通DDR184PIN 底视图注：1：VDD：2.5V 4：A：地址线2：GND：接地5：DCLK：时钟3：D：数据线6：NC：空脚关键信号：64根数据+17根地址+6时钟+片选+行列选通+2.5V供电+1.25V数据线的供电打印口底视图：1 2 3 4 5 6 7 8 9 10 11 12地地地地地地地地589 589 559 58913 14 15 16 17 18 19 20 21 22 23 24 25558 559 558 558 589 589 589 589 589 589 589 590 589IDE和FDD(顶视图)注：1、DMARQ DMA请求信号; 2、DMACK为DMA响应信号; 3、IORDY为IO设备就绪信号; 4、INTRQ为中断请求信号; 5、IOCS16#为IO片选16 ;。

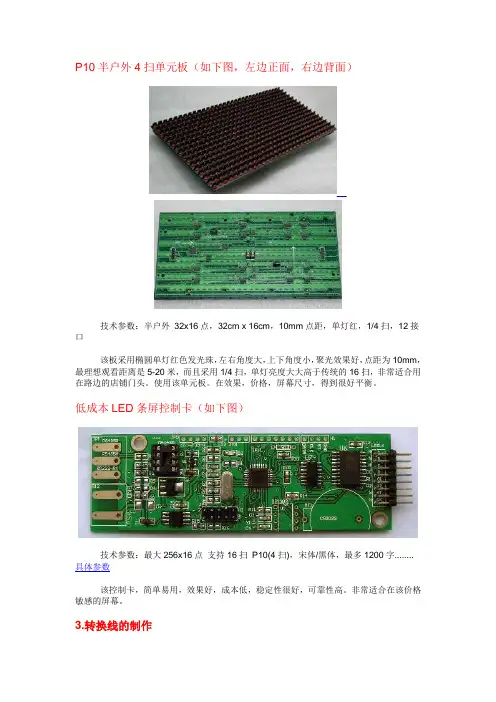

P10半户外4扫单元板（如下图，左边正面，右边背面）_技术参数：半户外32x16点，32cm x 16cm，10mm点距，单灯红，1/4扫，12接口该板采用椭圆单灯红色发光珠，左右角度大，上下角度小，聚光效果好，点距为10mm，最理想观看距离是5-20米，而且采用1/4扫，单灯亮度大大高于传统的16扫，非常适合用在路边的店铺门头。

使用该单元板。

在效果，价格，屏幕尺寸，得到很好平衡。

低成本LED条屏控制卡（如下图）技术参数：最大256x16点支持16扫P10(4扫)，宋体/黑体，最多1200字........具体参数该控制卡，简单易用，效果好，成本低，稳定性很好，可靠性高。

非常适合在该价格敏感的屏幕。

3.转换线的制作对于控制卡与单元板的连接，好像很多人都没仔细去看，也不懂，看到都是16针就接上去了，结果导致烧东西。

我们仔细观察，可以发现P10的单元板的是12接口，而控制卡是08接口，并不一直，所以就要制作转换线。

接口对照08接口12接口图片P10单元板控制卡原理注明ST=L，CK=S，N=GND CKL=S，SCLK=L，R=R1，单元板图片中未标出GND （控制卡------单元板）A-A B-B C-C CK-CK ST-SCLKR1-R1 OE-OE GNG-GNDABCD 为行选信号，STB(LT)为锁存信号，CLK(CK)为时钟信号，R1，R2，G1，G2为显示数据，EN为显示使能，N为地（GND）。

根据对照图，我们就可以制作转换线了，我们采用排列压头法制作。

（如果对原理不明白请参照其他教程）。

步骤1 首先，将排线撕开，如下图：说明：分为6股线，分别为1，5，1，1，4，4步骤2，重新排列，安装排线头步骤3，排列好，用排线钳，压线步骤4，再交叉一下，再压多1个头（这个可以跳过，以后再压）步骤5，剪线，用刻刀和剪刀，将第8，10，12，条切断，如下图步骤6，做上标记（黑色箭头），转换线就做好了呵呵，到这里就做好了，可能大家还是没看清楚线是怎样重新排列的，这里再给大家2个角度的照片，慢慢研究。

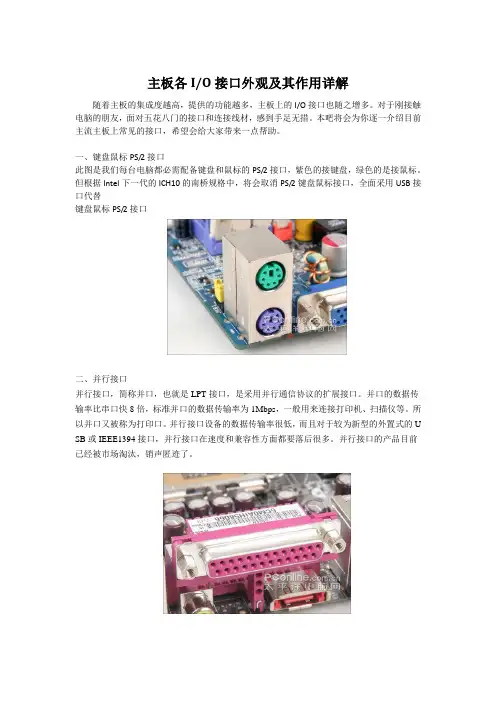

主板各I/O接口外观及其作用详解随着主板的集成度越高，提供的功能越多，主板上的I/O接口也随之增多。

对于刚接触电脑的朋友，面对五花八门的接口和连接线材，感到手足无措。

本吧将会为你逐一介绍目前主流主板上常见的接口，希望会给大家带来一点帮助。

一、键盘鼠标PS/2接口此图是我们每台电脑都必需配备键盘和鼠标的PS/2接口，紫色的接键盘，绿色的是接鼠标。

但根据Intel下一代的ICH10的南桥规格中，将会取消PS/2键盘鼠标接口，全面采用USB接口代替键盘鼠标PS/2接口二、并行接口并行接口，简称并口，也就是LPT接口，是采用并行通信协议的扩展接口。

并口的数据传输率比串口快8倍，标准并口的数据传输率为1Mbps，一般用来连接打印机、扫描仪等。

所以并口又被称为打印口。

并行接口设备的数据传输率很低，而且对于较为新型的外置式的U SB或IEEE1394接口，并行接口在速度和兼容性方面都要落后很多。

并行接口的产品目前已经被市场淘汰，销声匿迹了。

三、串行接口串行接口，简称串口，也就是COM接口，是采用串行通信协议的扩展接口。

通常用于连接鼠标和外置Modem以及老式摄像头和写字板等设备等。

串口的出现是在1980年前后，数据传输率是115kbps～230kbps，目前部分新主板已开始取消该接口。

四、IEEE1394接口IEEE 1394，简称为1394。

最早是由Apple公司开发的，最初称之为FireWire（火线），是一种与平台无关的串行通信协议。

IEEE于1995年正式制定该总线标准，由于IEEE 1394的数据传输速率相当快，因此有时又叫它为“高速串行总线”。

五、E-SATA接口E-SATA是一种外置的SATA规范，通俗的说，它是通过特殊设计的接口能够很方便的与普通SATA硬盘相连，但使用的确依然是主板的SATA2总线资源，因此速度上不会受到PCI 等传统总线带宽的束缚。

由于SATA2接口最大能提供3Gb/s的总线带宽，理论传输速度更是能达到375MB，远远超过主流USB2.0和IEEE1394等外部传输技术的速度。

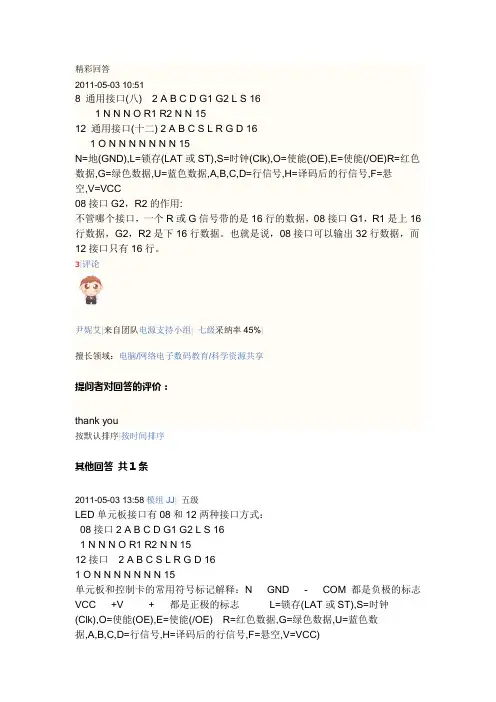

精彩回答2011-05-03 10:518 通用接口(八) 2 A B C D G1 G2 L S 161 N N N O R1 R2 N N 1512 通用接口(十二) 2 A B C S L R G D 161 O N N N N N N N 15N=地(GND),L=锁存(LAT或ST),S=时钟(Clk),O=使能(OE),E=使能(/OE)R=红色数据,G=绿色数据,U=蓝色数据,A,B,C,D=行信号,H=译码后的行信号,F=悬空,V=VCC08接口G2，R2的作用:不管哪个接口，一个R或G信号带的是16行的数据，08接口G1，R1是上16行数据，G2，R2是下16行数据。

也就是说，08接口可以输出32行数据，而12接口只有16行。

3|评论尹妮艾|来自团队电源支持小组|七级采纳率45%|擅长领域：电脑/网络电子数码教育/科学资源共享提问者对回答的评价：thank you按默认排序|按时间排序其他回答共1条2011-05-03 13:58模组JJ|五级LED单元板接口有08和12两种接口方式：08接口2 A B C D G1 G2 L S 161 N N N O R1 R2 N N 1512接口 2 A B C S L R G D 161 O N N N N N N N 15单元板和控制卡的常用符号标记解释：N GND - COM 都是负极的标志VCC +V + 都是正极的标志L=锁存(LAT或ST),S=时钟(Clk),O=使能(OE),E=使能(/OE) R=红色数据,G=绿色数据,U=蓝色数据,A,B,C,D=行信号,H=译码后的行信号,F=悬空,V=VCC)。

主板上的各种接口及相关部件详解为了方便大家对比查看，我们选择了一款接口比较丰富的主板，Asus ROG Maximus XI Formula(M11F)首先看到这个主板的时候大家应该都发现了，这主板和普通主板还不一样，M11F整块主板的绝大多部分都被整齐的装甲覆盖着，一方面提高了主板的强度，另一方面也提高了主板的美观程度。

而我们不是比谁美的，那么我们就扒开装甲看主板了，那么这里我们就可以看见主板的整体结构，就是下图了。

【供电接口】在主板上你可以找到2个供电接口，一个位于主板的左上角，专门为CPU提供供电，绝大多数主板是8pin(4+4)这样的，M11F由于比较高端，额外提供了一个4pin供电。

另外一个位于主板右侧，为整个主板提供供电，除了服务器，家用主板几乎全是24pin(20+4)这种。

【CPU核心供电区域】12V供电从左上角的供电接口接入后，会经过各种电容，MOS管，电感，最后再进入CPU，因此判断一个主板的CPU供电能力就看这一部分。

供电区域由两部分构成，一部分是MOS管，另一部分是供电电感，很多人靠供电电感也就是小方块判断主板供电能力实际上是错误的。

如果你看供电电感，那么这个供电就是10相了，但是实际上他是4+2相供电，其中CPU部分由2组4相供电提供，核显部分由2相供电提供。

【开机重启按钮与DEBUG数字灯】开机重启没什么好说的，之所以有这个按钮是因为很多超频爱好者需要反复开机关机调试电脑，这时候如果用机箱的按钮就不方便检修和排除故障原因，当然螺丝刀也可以用来短接跳线开机，不过毕竟没有直接来个按钮舒服是吧。

Debug灯可以在你的电脑不能正常启动的时候给你2个字符的代码，比如00就是CPU故障，55是内存故障，D2就是主板错误，那么有了这个Debug灯再结合错误代码表，你就可以很快的定位电脑哪里故障了，而不需要一个配件一个配件的更换去排除。

一般这种数显DeBug灯只有高端主板才会有。

普通主板虽然没有数显debug，但是有简易的CPU内存还有显卡故障灯，如果某个部件故障对应的灯就会亮起，不过这个毕竟功能不如数显多。

主板内外部接口知识大全主板作为硬件平台的基石，本身的扩展能力和功能非常重要，所以主板内外的接口很多，主板上的各种接口都有哪些?它们各自都有哪些作用?相信很多新手都不怎么了解主板接口的类型和作用，本文就以ATX型主板为例，教大家识别主板内部外部的各种接口，欢迎大家阅读。

1.CPU接口CPU接口是主板最核心、最重要的接口，它的类型基本决定了这款主板能够使用的CPU、南北桥芯片的大致型号、内存搭配的情况以及最基本的性能水平。

目前主要的CPU接口有两种：英特尔采用的LGA架构和AMD采用的PGA架构。

LGA接口全称是Land Grid Array(触点阵列封装)，接口里面是一排排镀金针脚，每一个弹片对应着CPU底部的一个触点。

在工作时小弹片紧紧地靠接在触点上导通电流、传递信号。

简单一点来说，LGA 就是把传统CPU上的针脚“搬”到了主板的CPU接口上。

目前LGA接口主要有LGA 775、LGA 1156和LGA1366三种类型。

顾名思义，“LGA”后面的数字就代表该接口含有的针脚数量，“LGA775”就表示具有775个针脚。

目前支持 LGA 775接口的CPU 主要有Core 2、Pentium E等处理器，支持LGA 1156接口的CPU主要有Core i3、i5、i7处理器(9系列除外)，支持LGA1366接口的CPU 则是Core i7和i9系列处理器。

我们从接口型号就能大致判断该主板的性能水平和档次。

PGA的全称是Pin Grid Array(插针阵列封装)。

PGA是传统的主板接口方式，所有的针脚都在CPU上。

目前主流的PGA接口有Socket AM2/AM2+和Socket AM3，其中采用Socket AM2/AM2+接口的CPU都有940个针脚，支持的型号主要是Athlon X2 5000、Phenom ⅡX4 940等DDR2时代的CPU。

采用Socket AM3接口的CPU有938个针脚，目前AMD的新CPU均为AM3接口。

电脑主板各接口详细介绍（免费阅读）！电脑主板, 接口, 阅读电脑主板各接口详细介绍主板是所有电脑配件的总平台主板的组成：一、芯片组：芯片组分为南桥和北桥，是和CPU相连的两块比较大的芯片。

作用是协助、分担CPU的工作。

南桥主要对I/O设备的管理，北桥是对内存条的管理。

二、CPU插座：对应于CPU，参照CPU知识。

三、内存条插槽：1、Sdram内存插槽：分为72线和168线2、DDR插槽：168线。

主流内存。

3、RAMBUS插槽。

（非主流）注：现在大多采用168线的插槽。

SDRAM和DDR目测区别在于缺口的不同，SDRAM分布两个缺口，DDR在内存条中间一个缺口。

这个在主板插槽上能清楚的体现。

四、各类板卡插槽：ISA总线插槽：速度较慢，已淘汰。

PCI总线插槽：工作频率在33MHz，可满足声卡、网卡和非大型图像信息显卡的要求。

AGP插槽：褐色，专用于显卡。

现在比较主流的AGP 8X 总线速度达到533MHz，理论支持每秒2GB的数据传输速度。

五、数据线接口：IDE接口：连接硬盘、光驱，共分两组，可连接四个设备。

软驱接口：你还使用吗？六、键盘、鼠标、打印机等接口：早期键盘使用专用大圆口，鼠标使用串口，现在这两样设备使用PS/2口：绿色接鼠标，紫色接键盘。

打印机使用并口。

七、USB通用接口：USB通用接口应用很广泛，就连键盘和鼠标也向USB接口方向发展。

USB接口分为USB1.1和USB2.0。

USB2.0的速度是USB1.1的40倍。

八、1394IEE接口：（比如用于电脑与手机之间数据传输，用的就是1394IEE接口，还有一些相机、DV等）九、BIOS芯片（Basic Input/Output System）1、控制基本输入/输出系统2、设置各硬件的参数3、用于引导计算机启动4、对各个硬件进行检测十、CMOS电池CMOS电池用于关机切断电源后，提供主板部分工作的持续电力。

如时间的运行。

十一、跳线：可能使用的只有两种：1、超频跳线（超外频）2、CMOS放电跳线（比如清除计算机密码）十二、电源开关硬盘灯电源灯 SPAKE喇叭等接点十三、电源接口注：主板插槽越多，扩展能力越好。

力至优主板接口定义【实用版】目录1.力至优主板接口的概述2.力至优主板接口的分类3.力至优主板接口的详细定义4.力至优主板接口的应用正文【1.力至优主板接口的概述】力至优主板接口是指力至优（ECS）公司生产的主板上所具备的各种接口。

作为一家专注于计算机硬件设备的制造商，力至优为满足不同用户的需求，提供了多种类型的主板接口。

这些接口可以让用户连接各种外部设备，如显卡、声卡、硬盘等，从而实现计算机系统的正常运行和扩展功能。

【2.力至优主板接口的分类】力至优主板接口主要分为以下几类：1.PCI Express 接口：主要用于连接显卡、声卡、数据传输卡等高速外部设备。

2.SATA 接口：用于连接硬盘、光驱、U 盘等存储设备。

B 接口：用于连接各种 USB 设备，如鼠标、键盘、打印机等。

4.HDMI 接口：用于连接显示器，输出高清视频和音频信号。

5.RJ45 接口：用于连接网络设备，如路由器、交换机等。

6.PS/2接口：用于连接键盘和鼠标。

接口：用于连接串行设备，如 Modem、路由器等。

8.LPT 接口：用于连接并行设备，如打印机等。

【3.力至优主板接口的详细定义】以下是力至优主板接口的详细定义：1.PCI Express 接口：PCI Express（简称 PCI-E）是一种高速串行计算机扩展总线标准。

它主要用于连接主板和外部设备，如显卡、声卡、数据传输卡等。

PCI-E 接口具有传输速度快、支持热插拔等特点。

2.SATA 接口：SATA（Serial Advanced Technology Attachment）是一种串行 ATA 硬盘接口标准。

它主要用于连接硬盘、光驱、U 盘等存储设备。

SATA 接口具有传输速度快、支持热插拔等特点。

B 接口：USB（Universal Serial Bus）是一种通用串行总线标准。

它用于连接各种 USB 设备，如鼠标、键盘、打印机等。

USB 接口具有传输速度快、支持热插拔等特点。
