LED显示屏单元板上控制信号分布及走向分析

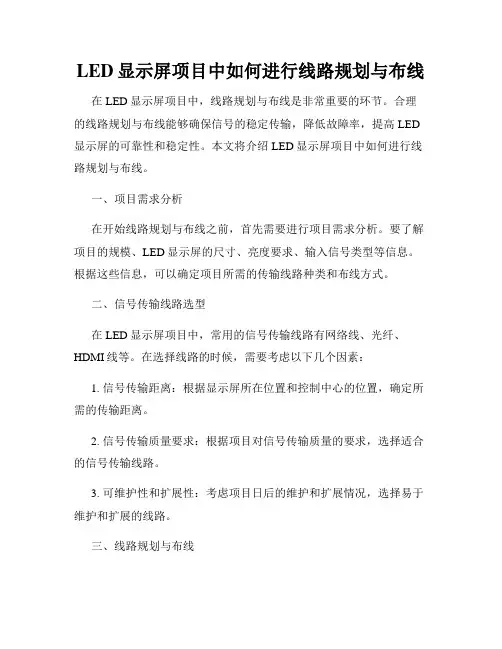

LED显示屏项目中如何进行线路规划与布线在LED显示屏项目中，线路规划与布线是非常重要的环节。

合理的线路规划与布线能够确保信号的稳定传输，降低故障率，提高LED 显示屏的可靠性和稳定性。

本文将介绍LED显示屏项目中如何进行线路规划与布线。

一、项目需求分析在开始线路规划与布线之前，首先需要进行项目需求分析。

要了解项目的规模、LED显示屏的尺寸、亮度要求、输入信号类型等信息。

根据这些信息，可以确定项目所需的传输线路种类和布线方式。

二、信号传输线路选型在LED显示屏项目中，常用的信号传输线路有网络线、光纤、HDMI线等。

在选择线路的时候，需要考虑以下几个因素：1. 信号传输距离：根据显示屏所在位置和控制中心的位置，确定所需的传输距离。

2. 信号传输质量要求：根据项目对信号传输质量的要求，选择适合的信号传输线路。

3. 可维护性和扩展性：考虑项目日后的维护和扩展情况，选择易于维护和扩展的线路。

三、线路规划与布线1. 控制中心与显示屏的连接：根据项目需求和信号传输线路的选型，确定控制中心与显示屏之间的连接方式。

如果采用网络线，可以通过布置网络线将它们连接起来；如果采用光纤，需要将光纤线缆连接至适配器，再将适配器连接至显示屏。

2. 线路走向规划：根据显示屏的位置、控制中心的位置和项目场地的结构，规划线路的走向。

线路规划应避免与其他电源线、信号线交叉，以避免干扰。

线路规划应尽量减少线路长度，以保证信号传输的稳定性。

3. 布线方式选择：根据项目需求和线路规划，选择合适的布线方式。

常用的布线方式有地面布线、顶棚布线和地板布线。

选择布线方式时，需要考虑线路的美观性和安全性，以及项目场地的特点。

4. 线路保护措施：为了保护线路，防止损坏和故障，可以采取一些保护措施。

例如，在线路经过墙壁或地板时，可以使用防护套管或防护槽来保护线路。

四、线路测试与调试在完成线路规划与布线后，需要进行线路测试与调试。

通过使用专业的测试仪器，检测线路的连接质量和信号传输的稳定性。

【知识积累】LED显示屏5种信号的效果想要了解LED显示屏是怎样作业的，首先要弄清楚LED显示屏各种信号的走向，其次才敢进一步地理解LED显示屏的作业原理。

LED 显示屏主要有5种信号，这些信号的协同合作完结数据的传输，显示作业。

本文将介绍5种信号的效果。

LED显示屏由数据采集体系，操控体系，以及显示体系3个部分组成。

数据信号的走向为：外设—计算机—DVI显卡—数据发送卡—数据接纳卡—HUB转接板—显示屏。

HUB转接板作为数据传输的最终一环，所有的信号都可以HUB转接板在找到。

HUB转接板是将操控板宣布的信号分红若干个支流的卡板，也叫做分线板。

一般状况下，依据LED显示屏自身模组纵向数量决议的。

显示屏包含的各种信号。

信号从HUB板动身，经过排线接到单元板或许模组上，完结数据的传输。

除了数据信号是串行传输之外，其它信号都是并行传输。

现在将各种信号效果剖析如下。

CLK时钟信号供给给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。

数据口上的数据有必要与时钟信号和谐才干正常传送数据，数据信号的频率有必要是时钟信号的频率的1/2倍。

当时钟信号有反常时，会使整板显示乱七八糟。

STB锁存信号当一路数据传输结束时，STB锁存信号有用，将移位寄存器内的数据锁存，并将其数据内容经过驱动电路点亮LED显示出来。

其点亮的条件有必要是使能为敞开状况。

在任何状况下，当锁存信号有反常时，会使整板显示乱七八糟。

EN使能信号整屏亮度操控信号，也用于显示屏消隐。

只需调整它的占空比就可以操控亮度的改变。

当使能信号呈现反常时，整屏将会呈现不亮、暗亮或拖尾等现象。

色彩数据信号供给显示图象所需求的数据。

有必要与时钟信号和谐才干将数据传送到任何一个显示点。

一般在显示屏中红绿蓝的数据信号别离开来，若某数据信号短路到正极或负极时，则对应的该色彩将会呈现全亮或不亮。

ABCD行信号只有在动态扫描显示时才存在，A是最低位，如果用二进制表明ABCD信号操控最大规模是16行(0000-1111)，1/4扫描中只需AB信号就可以了，由于AB信号的表明规模是4行(00-11)。

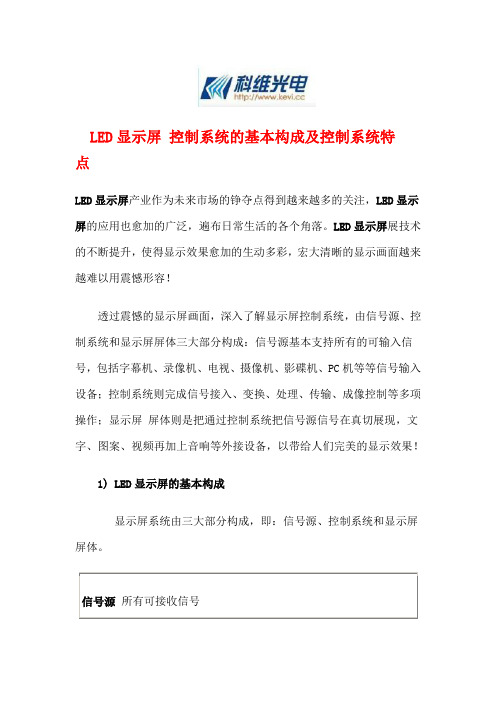

LED显示屏控制系统的基本构成及控制系统特点LED显示屏产业作为未来市场的铮夺点得到越来越多的关注，LED显示屏的应用也愈加的广泛，遍布日常生活的各个角落。

LED显示屏展技术的不断提升，使得显示效果愈加的生动多彩，宏大清晰的显示画面越来越难以用震憾形容！透过震憾的显示屏画面，深入了解显示屏控制系统，由信号源、控制系统和显示屏屏体三大部分构成：信号源基本支持所有的可输入信号，包括字幕机、录像机、电视、摄像机、影碟机、PC机等等信号输入设备；控制系统则完成信号接入、变换、处理、传输、成像控制等多项操作；显示屏屏体则是把通过控制系统把信号源信号在真切展现，文字、图案、视频再加上音响等外接设备，以带给人们完美的显示效果！1) LED显示屏的基本构成显示屏系统由三大部分构成，即：信号源、控制系统和显示屏屏体。

控制系统 信号接入、变换、处理、传输、成像控制通过各种卡(如视频采集卡或多媒体卡)，将模拟信号转换为数字信号，针对LED 显示的特点对信号进行变换和再处理，通过扫描电路实现图像的真实还原。

显示屏 屏体显示信号源内容显示文字文本，图形图片信息或显示图象视频信息。

实是现场直播，转播广播电视卫星电视；播放录象机，影碟机等视频节目；通过字幕机实现在电视画面上叠加文字信息，全景，特写等实是编辑和播放功能。

显示各种图形，图案，动画；显示多种文字，文字可无级放缩。

2) LED显示屏模拟连接及系统控制效果图3) LED全彩显示屏控制及显示技术特点1、采用国际最先进的65536（16bit）级灰度控制技术，彻底解决全彩显示屏在低灰度显示时的马赛克现象，使显示的图像过渡自然，色彩细腻、鲜艳，完全实现视频源的真实还原。

2、显示对比度达到6400：1，使显示的图像层次分明，克服了全彩显示屏受外界亮度变化带来的影响。

3、显示色彩可达到281.5万亿种，完全满足各种高级视频源的输入要求，可显示完美鲜艳的色彩。

4、采用虚拟像素显示技术，在显示尺寸相同的情况下，比普通的LED显示屏的清晰度提高4倍，使LED显示屏可显示无与伦比的精细图像。

led显示屏模组电路|led显示屏单元板电路图|led单元板下面是一个8x8的点阵LED结构从图上看，8X8 点阵共需要64 个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一行置高电平，某一列置低电平时，则相应的二极管就亮。

将许多这样的模块组合在一起，就是我们通常说的单元板/模组，而驱动其显示需要显示驱动电路和诸如单片机之类的智能控制芯片。

通常我们的单元板/模组是带有显示驱动电路的，我们还需要带有单片机的控制卡才能将我们所需要显示的文字/图形显示在屏幕上。

电路原理图示如下：无论文字还是图形都是由点阵组成的，比如我们常用的汉字，完整的点阵由16x16、32x32等等，每个点就是一个像素点。

将黑点处（点亮的像素点）定义为1，白点处（不亮的像素点）定义为0，就可以编写成能在单片机中保存的字型格式：{0xDF,0xFD,0xDF,0xFD,0x03,0xC0,0xDF,0xFD,0xDF,0xFD,0x01,0x80,0xDF,0xFD,0xEF,0xFB,0xFF,0xFF,0x7B,0xEF,0x7C,0x9F,0x77,0xF5,0x77,0xEB,0x7B,0xEB,0x5F,0xFF,0xBF,0xFF},{0x7F,0xFF,0x01,0xC0,0x7F,0xFF,0x03,0xE0,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0x07,0xF0,0xFF,0xFF,0x00,0x80,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0xF7,0xF7,0x07,0xF0,0xFF,0xFF},{0xBF,0xFF,0xBB,0xFD,0xBB,0xF3,0xBB,0xF7,0x01,0x80,0xDB,0xFF,0xDF,0xFF,0x1F,0xF8,0xFF,0xFF,0xAF,0xFB,0xAF,0xFB,0x77,0xFD,0xFB,0xFE,0x7D,0xF9,0x9E,0xC7,0xE7,0xEF},{0xFF,0xEF,0x81,0xEF,0xBD,0xEF,0xAD,0xEF,0xAD,0x80,0xAD,0xE7,0xAD,0xE7,0xAD,0xEB,0xFF,0xFF,0xAD,0xED,0xEF,0xED,0xD7,0xEE,0xB7,0xEF,0x3B,0xEF,0xBD,0xEB,0xFE,0xF7}这是16x16的点阵汉字，每个汉字32个字节。

LED点阵显示屏工作原理及驱动程序LED显示屏驱动程序几年前本人得到一块双色LED显示屏，因为没有控制器，所以对显示屏的工作原理进行了一番研究，利用手头上的元件，搭了一块电路板，编写了一段程序就放置一边了，这几天有时间，把原来的89C51汇编程序改了一下，改为AT89C2051和STC11F04E单片机能用的程序，放到博客上希望有兴趣的同行可以参考一下。

下面是显示效果图：下面是接口电路板图：下面是电路原理图：工作原理：这块显示屏是分为上下共32行LED点阵，水平有4块16*16点阵，所以能显示16*16点阵8个汉字。

工作原理是用74ls138做为行扫描，列用74ls595控制，当138扫描到某一行时，595决定哪一列该亮，就这样快速扫描，就形成了图像了。

参见下图：以单色单元板为例走线方式如下图：各信号走向如下：l JP1排针16脚信号A->74HC245的第2脚（信号放大）->74HC245的第18脚->74HC138的第1脚->JP2排针16脚l JP1排针15脚信号B->74HC245的第3脚（信号放大）->74HC245的第17脚->74HC138的第2脚->JP2排针15脚l JP1排针1脚信号OE->74HC245的第4脚（信号放大）->74HC245的第16脚->74HC04D的第1脚->74HC04D的2脚->①74HC138的第5脚->②74HC04D的3脚->74HC04D的4脚->JP2排针1脚l JP1排针11脚信号R->74HC245的第9脚（信号放大）->74HC245的第11脚->最左上角74HC595-1的第14脚->74HC595-1的9脚->74HC595-2的14脚->74HC595-2的9脚->最右下角74HC595-16的14脚->74HC595-16的9脚->JP2排针11脚我现在用的是双色板，JP1各端口含义如下：ABCD是显示屏电路板上的74LS138地址译码端，单片机寄存器R3控制行扫描，当R3从00000000到00010000增加时ABCD的变化给138译码，当R3=0FH 时正好扫描16行，当进位到10时扫描结束，OE是138的片选使能端，低电平有效。

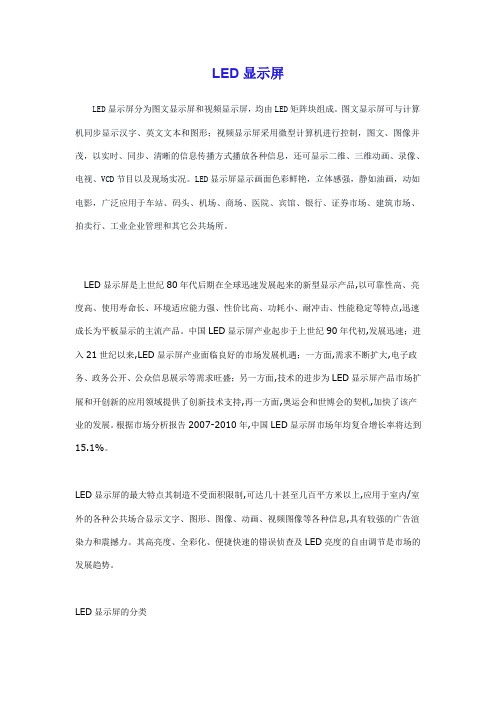

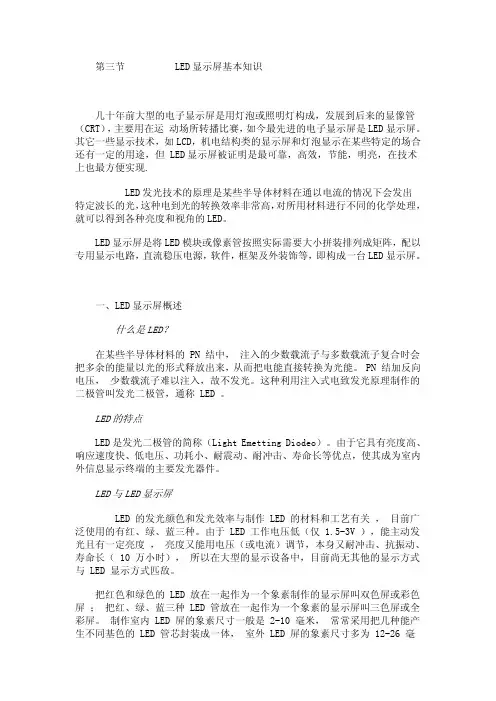

LED显示屏LED显示屏分为图文显示屏和视频显示屏，均由LED矩阵块组成。

图文显示屏可与计算机同步显示汉字、英文文本和图形；视频显示屏采用微型计算机进行控制，图文、图像并茂，以实时、同步、清晰的信息传播方式播放各种信息，还可显示二维、三维动画、录像、电视、VCD节目以及现场实况。

LED显示屏显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。

LED显示屏是上世纪80年代后期在全球迅速发展起来的新型显示产品,以可靠性高、亮度高、使用寿命长、环境适应能力强、性价比高、功耗小、耐冲击、性能稳定等特点,迅速成长为平板显示的主流产品。

中国LED显示屏产业起步于上世纪90年代初,发展迅速；进入21世纪以来,LED显示屏产业面临良好的市场发展机遇；一方面,需求不断扩大,电子政务、政务公开、公众信息展示等需求旺盛；另一方面,技术的进步为LED显示屏产品市场扩展和开创新的应用领域提供了创新技术支持,再一方面,奥运会和世博会的契机,加快了该产业的发展。

根据市场分析报告2007-2010年,中国LED显示屏市场年均复合增长率将达到15.1%。

LED显示屏的最大特点其制造不受面积限制,可达几十甚至几百平方米以上,应用于室内/室外的各种公共场合显示文字、图形、图像、动画、视频图像等各种信息,具有较强的广告渲染力和震撼力。

其高亮度、全彩化、便捷快速的错误侦查及LED亮度的自由调节是市场的发展趋势。

LED显示屏的分类LED屏幕按使用环境分为室内LED屏幕和室外LED屏幕；LED屏幕按显示颜色分为单基色LED屏幕,双基色LED屏幕和全彩色LED屏幕；LED屏幕按灰度级又可分为16、32、64、128、256级灰度LED屏幕等；LED屏幕按显示性能分为文本LED屏幕、图文LED 屏幕、同步视频LED屏幕,电视视频LED屏幕等。

led显示屏控制系统工作原理LED显示屏控制系统是一种现代化的信息传递工具，广泛应用于商业广告、交通指示、体育赛事等场合。

本文将对LED显示屏控制系统的工作原理进行详细介绍。

一、LED显示屏的组成结构LED显示屏由多个LED模块组成，每个LED模块由多个LED点阵组成。

LED点阵的数量和排列方式决定了LED显示屏的分辨率和大小。

在LED模块中，还包括控制电路板和电源模块。

二、LED显示屏的控制原理LED显示屏控制系统主要由以下部分组成：主控制器、显示卡、传输线、LED模块。

主控制器负责控制LED显示屏的整体运行，显示卡负责将图像信号转化为LED点阵控制信号，传输线将控制信号传输到LED模块中。

1.主控制器主控制器是LED显示屏控制系统的核心部分，它负责整个系统的控制和运行。

主控制器通常由单片机、FPGA等芯片构成，它通过和显示卡的通信来控制LED显示屏的显示内容。

主控制器还可以通过网络接口与服务器进行通信，实现远程控制和管理。

2.显示卡显示卡是将计算机图像信号转化为LED点阵控制信号的设备。

显示卡通常由FPGA芯片、存储芯片、控制芯片等构成。

FPGA芯片可以根据不同的图像信号生成相应的控制信号，存储芯片用来存储控制信号，控制芯片则负责控制整个显示卡的工作。

3.传输线传输线负责将控制信号从显示卡传输到LED模块。

传输线的类型包括网线、串行线等。

网线通常用于短距离传输，串行线则适用于长距离传输。

4.LED模块LED模块是LED显示屏的最小单元，它由多个LED点阵构成。

每个LED点阵包含多个LED灯珠，通过控制电路板和电源模块完成LED灯珠的亮度和颜色控制。

LED模块中的控制电路板接收传输线传来的控制信号，并将控制信号转化为LED灯珠的亮度和颜色控制信号。

三、LED显示屏的工作流程LED显示屏的工作流程如下：1.计算机将图像信号发送给显示卡；2.显示卡将图像信号转化为LED点阵控制信号；3.传输线将控制信号传输到LED模块中；4.控制电路板将控制信号转化为LED灯珠的亮度和颜色控制信号；5.LED灯珠发光，显示图像内容。

led单元板led显示屏模组电路|led显示屏单元板电路图|下面是一个8x8的点阵LED结构从图上看，8X8 点阵共需要64 个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一行置高电平，某一列置低电平时，则相应的二极管就亮。

将许多这样的模块组合在一起，就是我们通常说的单元板/模组，而驱动其显示需要显示驱动电路和诸如单片机之类的智能控制芯片。

通常我们的单元板/模组是带有显示驱动电路的，我们还需要带有单片机的控制卡才能将我们所需要显示的文字/图形显示在屏幕上。

电路原理图示如下：无论文字还是图形都是由点阵组成的，比如我们常用的汉字，完整的点阵由16x16、32x32等等，每个点就是一个像素点。

将黑点处（点亮的像素点）定义为1，白点处（不亮的像素点）定义为0，就可以编写成能在单片机中保存的字型格式：{0xDF,0xFD,0xDF,0xFD,0x03,0xC0,0xDF,0xFD,0xDF,0xFD,0x01,0x80,0xDF,0xFD,0xEF,0xFB,0xFF,0xFF,0x7B,0xEF,0x7C,0x9F,0x77,0xF5,0x77,0xEB,0x7B,0xEB,0x5F,0xFF,0xBF,0xFF},{0x7F,0xFF,0x01,0xC0,0x7F,0xFF,0x03,0xE0,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0x07,0xF0,0xFF,0xFF,0x00,0x80,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0xF7,0xF7,0x07,0xF0,0xFF,0xFF},{0xBF,0xFF,0xBB,0xFD,0xBB,0xF3,0xBB,0xF7,0x01,0x80,0xDB,0xFF,0xDF,0xFF,0x1F,0xF8,0xFF,0xFF,0xAF,0xFB,0xAF,0xFB,0x77,0xFD,0xFB,0xFE,0x7D,0xF9,0x9E,0xC7,0xE7,0xEF},{0xFF,0xEF,0x81,0xEF,0xBD,0xEF,0xAD,0xEF,0xAD,0x80,0xAD,0xE7,0xAD,0xE7,0xAD,0xEB,0xFF,0xFF,0xAD,0xED,0xEF,0xED,0xD7,0xEE,0xB7,0xEF,0x3B,0xEF,0xBD,0xEB,0xFE,0xF7}这是16x16的点阵汉字，每个汉字32个字节。

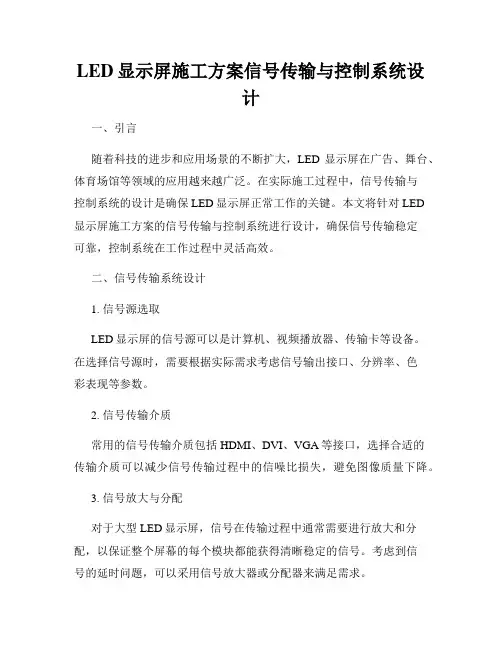

LED显示屏施工方案信号传输与控制系统设计一、引言随着科技的进步和应用场景的不断扩大，LED显示屏在广告、舞台、体育场馆等领域的应用越来越广泛。

在实际施工过程中，信号传输与控制系统的设计是确保LED显示屏正常工作的关键。

本文将针对LED显示屏施工方案的信号传输与控制系统进行设计，确保信号传输稳定可靠，控制系统在工作过程中灵活高效。

二、信号传输系统设计1. 信号源选取LED显示屏的信号源可以是计算机、视频播放器、传输卡等设备。

在选择信号源时，需要根据实际需求考虑信号输出接口、分辨率、色彩表现等参数。

2. 信号传输介质常用的信号传输介质包括HDMI、DVI、VGA等接口，选择合适的传输介质可以减少信号传输过程中的信噪比损失，避免图像质量下降。

3. 信号放大与分配对于大型LED显示屏，信号在传输过程中通常需要进行放大和分配，以保证整个屏幕的每个模块都能获得清晰稳定的信号。

考虑到信号的延时问题，可以采用信号放大器或分配器来满足需求。

4. 信号调节与修复由于信号在传输过程中可能会受到环境干扰或传输距离的限制，导致波形失真或色彩偏差。

为了保证显示效果，可以在信号传输路径中添加信号调节与修复设备，如均衡器、增益器等。

三、控制系统设计1. 控制卡选取控制卡是LED显示屏控制系统的核心部件，负责接收信号并控制屏幕的显示。

在选择控制卡时，需要考虑控制卡的接口类型、通信协议、控制软件兼容性等方面的因素。

2. 控制软件设置控制软件的设置对于整个控制系统的稳定性和功能性有着重要的影响。

通过控制软件可以实现图像切换、亮度调节、灰度控制等操作。

在设置过程中，需要根据实际需求进行参数调整和功能配置。

3. 控制系统扩展为了满足特定的应用需求，控制系统通常需要进行扩展。

可以通过添加视频处理器、系统嵌入式接口等设备，实现更多的功能，如音频输出、网络通信等。

四、施工注意事项1. 设备安装与布线在施工过程中，需要注意设备的安装位置和布线方式。

LED显示屏整屏与单元板维修方法LED显示屏是一种常见的大屏幕显示设备，广泛应用于室内外的广告、道路交通、体育赛事等场所。

由于LED显示屏长时间开机使用，或者受到外部环境的影响，可能会出现一些故障，比如整屏花屏、单元板故障等问题。

在这种情况下，我们需要及时进行维修，以保证LED显示屏的正常使用。

接下来，我将介绍LED显示屏整屏和单元板的常见维修方法。

一、LED显示屏整屏维修方法：1.整屏花屏：当LED显示屏整屏出现花屏情况时，首先需要检查信号线是否连接正常，确认信号源的输出是否正常。

如果信号源和连接线正常，那么问题可能出现在控制卡或者接口板上。

此时，需要检查控制卡和接口板的连接是否松动，是否有损坏的情况。

如果发现有问题，可以更换控制卡或者接口板来解决花屏问题。

2.整屏无法显示：LED显示屏整屏无法显示的原因可能是控制卡或者LED模块故障。

首先需要检查控制卡的指示灯是否正常亮起，确认控制卡是否正常工作。

如果控制卡正常，那么可以通过检查LED模块的连接线是否松动或者受损来确定问题所在。

如果LED模块出现故障，可以单独更换故障的LED模块来解决整屏无法显示的问题。

3.整屏闪烁：LED显示屏整屏闪烁可能是由于电源供应不稳定或者接触不良引起的。

此时，可以检查电源线是否连接正常，电源是否稳定输出。

另外，还可以检查显示屏的接地是否良好，是否有接触不良的情况。

如果发现问题，可以更换稳定的电源供应或者重新连接接地线来解决整屏闪烁问题。

二、LED显示屏单元板维修方法：1.单元板无法显示：LED显示屏单元板无法显示的原因可能是LED模块、电源或者控制芯片故障。

首先需要检查LED模块的连接线是否松动或者受损，确保LED模块正常工作。

如果LED模块正常，可以检查电源供应是否稳定，检查控制芯片的连接是否良好。

如果发现故障，可以更换故障的部件来解决单元板无法显示的问题。

2.单元板花屏：当LED显示屏单元板出现花屏情况时，可能是由于控制芯片或者接口板故障引起的。
