模糊控制系统仿真实验

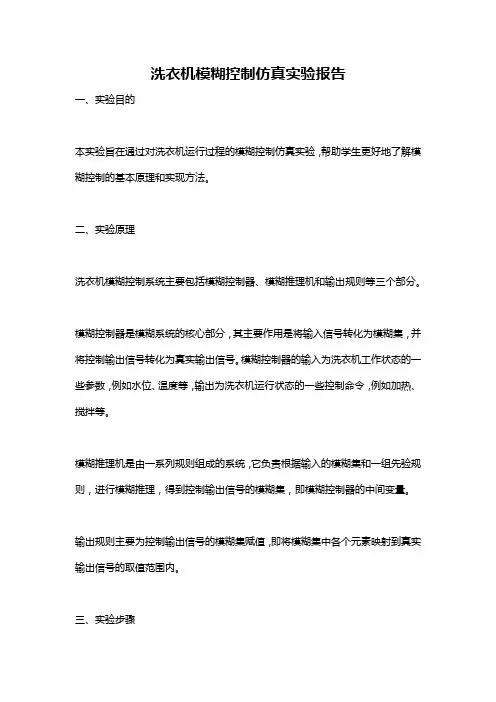

洗衣机模糊控制仿真实验报告一、实验目的本实验旨在通过对洗衣机运行过程的模糊控制仿真实验，帮助学生更好地了解模糊控制的基本原理和实现方法。

二、实验原理洗衣机模糊控制系统主要包括模糊控制器、模糊推理机和输出规则等三个部分。

模糊控制器是模糊系统的核心部分，其主要作用是将输入信号转化为模糊集，并将控制输出信号转化为真实输出信号。

模糊控制器的输入为洗衣机工作状态的一些参数，例如水位、温度等，输出为洗衣机运行状态的一些控制命令，例如加热、搅拌等。

模糊推理机是由一系列规则组成的系统，它负责根据输入的模糊集和一组先验规则，进行模糊推理，得到控制输出信号的模糊集，即模糊控制器的中间变量。

输出规则主要为控制输出信号的模糊集赋值，即将模糊集中各个元素映射到真实输出信号的取值范围内。

三、实验步骤1、建立洗衣机的模糊控制系统模型，包括模糊控制器、模糊推理机和输出规则等。

2、设置洗衣机的运行参数，例如水位、温度等，作为模糊控制器的输入。

3、根据洗衣机的运行状态，制定一组先验规则，作为模糊推理机的输入，并进行模糊推理。

4、根据模糊推理得到的控制输出信号的模糊集，进行输出规则的映射，得到洗衣机的真实控制命令。

5、根据洗衣机的控制命令，模拟洗衣机的工作流程。

6、对洗衣机的工作流程进行仿真实验，并记录实验结果。

四、实验结果分析经过多次实验，得到了洗衣机的模糊控制系统的优化参数，能够实现洗衣机的良好控制。

通过对实验结果的分析，可以发现，模糊控制系统可以有效地调节洗衣机的运行状态，使其在不同的工作状态下保持稳定且高效的运行。

同时，模糊控制系统也具有很强的适应性和鲁棒性，可以自适应地调节参数，应对各种不同的运行环境。

五、实验总结本实验通过模拟洗衣机的工作流程，对模糊控制系统的基本原理和实现方法进行了深入探究，能够有效地帮助学生掌握模糊控制系统的设计和应用方法。

同时，在实验过程中，也需要注意对实验数据和结论的分析和总结，以便更好地优化模糊控制系统的参数和性能，实现最佳控制效果。

在线推理式模糊逻辑控制器设计实验报告学院：电力学院专业：自动化学号：姓名：时间：2013年11月16日一、实验目的利用Matlab软件实现模糊控制系统仿真实验，了解模糊控制的在线推理方法的基本原理及实现过程。

二、实验要求以matlab模糊工具箱中提供的一个水位模糊控制系统仿真的实例，定义语言变量的语言值，设置隶属度函数，根据提供的规则建立模糊逻辑控制器。

最后启动仿真，观察水位变化曲线。

三、实验步骤叙述在线推理模糊控制的仿真的主要步骤。

1）在matlab命令窗口输入：sltank，打开水位控制系统的simulink仿真模型图，如图；2）在matlab的命令窗口中，输入指令：fuzzy，便打开了模糊推理系统编辑器（FIS Editor），如图；3）利用FIS Editor编辑器的Edit/Add variable/input菜单，添加一条输入语言变量，并将两个输入语言和一个输出语言变量的名称分别定义为：level；rate；valve。

其中，level代表水位（三个语言值：低，高，正好），rate代表变化率（三个语言值：正，不变，负），valve代表阀门（五个语言变量：不变，迅速打开，迅速关闭，缓慢打开，缓慢关闭）；4）①利用FIS Editor编辑器的Edit/membership function菜单，打开隶属度函数编辑器，如下图，将输入语言变量level的取值范围（range）和显示范围（display range）设置为[-1，1]，隶属度函数类型（type）设置为高斯型函数（gaussmf），而所包含的三条曲线的名称（name）和参数（parameters）（[宽度中心点]）分别设置为：high,[0.3 -1];okay [0.3 0];low [0.3 1]。

其中high 、okay、low分别代表水位高、正好、低；②将输入语言变量rate的取值范围（range）和显示范围（display range）设置为[-0.1，0.1]，隶属度函数类型（type）设置为高斯型函数（gaussmf），而所包含的三条曲线的名称（name）和参数（parameters）（[宽度中心点]）分别设置为：negative,[0.03 -0.1];none [0.03 0];positive [0.03 0.1]。

1假设一个双输入/单输出系统，输入X∈[-5,5]和Y ∈[-10,10]模糊化成三级：负、零、正，输出Z ∈[-5,5]模糊化成五级：负大、负小、零、正小、正大。

模糊规则表如下所示。

适当选择隶属度函数后，设计一个基于Mamdani模型的模糊推理系统，绘制出输入/输出曲线，并计算当X和Y分别为-3和5以及-2和-7时输出Z的大小。

图1：输入变量X范围及隶属度函数曲线
图2：输入变量Y范围及隶属度函数曲线
图3：输出变量Z范围及隶属度函数曲线
图4：输入输出变量三维曲面图
图5：输入变量X=-3，Y=5时输出变量Z值
图6：输入变量X=-5，Y=-9时输出变量Z 值
2.查找相关文献，设计能跟踪给定输入的模糊控制器，假设系统模型如下：
其中K=30, T1=10, T2=40, Td=2。

（用simulink 搭建系统，对系统进行仿真，给
出系统的阶跃响应曲线）
图7：模糊控制经验规则
)
1)(1()(21s T s T Ke s G s
T d ++=
-
图8：E和EC的范围及隶属度函数曲线
图9：输出变量u的范围及隶属度函数
图10：模糊控制规则
图10：模糊控制规则观察表
图11：输入输出变量三维曲面图
图12：simulink仿真电路图
其中，经过多次试探，当K1=2.4，K2=0.65，K3=1.15时，仿真效果较好。

图13：系统单位阶跃响应输出曲线图。

实验一基于Matlab的单容液位模糊控制系统仿真一、实验目的1、熟悉Matlab基础知识和模糊推理系统编辑器。

2、加深对模糊控制的理解。

3、加强模糊控制在实践中的应用。

二、基础知识1.单容器在工业中用途广泛，对其液位的控制十分普遍，大家在以往的实验中也常常会碰到，这里主要关注模糊控制的控制系统方面，对水箱不进行建模和仿真，只需要用到容器的液位和变化率。

控制原理图2.模糊推理系统编辑器（FIS Editor）是Matlab中关乎模糊系统框架、主体结构等总体大局设计的编辑器，他可以编辑、设计、修改整个系统框架，增减系统输入输出量等，所以设计任何模糊控制，都应该先用FIS设计整体架构，再对细目进行编辑、完善。

FIS编辑器的图形界面使用起来很方便，请同学们认真体会。

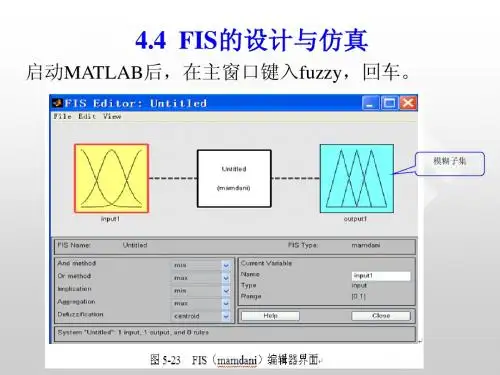

在Matlab命令窗口键入fuzzy就可以进入FIS Editor界面，如下图示。

图1三、实验内容1.打开模糊逻辑工具箱的图形界面，新建一个Mamdani模糊推理模型。

键入fuzzy打开图形界面，默认即为Mamdani模型。

2.增加一个输入变量，将输入变量命名为level、rate，输出变量为valve，这样就定义了两输入单输出模糊推理系统，保存为tank0.fis。

3.设计模糊化模块：将输入变量rate的论域设为[-0.1,0.1],另外两个变量采用默认论域[-1,1]不变。

通过增加隶属度函数来划分模糊空间:（1）输入变量level划分三个模糊集:low、okay和high，隶属度函数均为高斯函数，参数分别为[0.3 -1]、[0.3 0]、[0.3 1]。

（2）输入变量rate划分三个模糊子集：negative、zore和positive，隶属度函数均为高斯函数，参数分别[0.03 -0.1]、[0.03 0]、[0.03 1]。

（3）输出变量valve划分为五个模糊集：close_fast、close_slow、no_change、open_slow和open_fast,隶属度函数均为三角形函数，参数分别为[-1 -0.9-0.8]、[-0.6 -0.5 -0.4]、[-0.1 0 0.1]、[0.2 0.3 0.4 ]、[0.8 0.9 1]。

模糊控制实例及simulink仿真实验报告
一、背景介绍
模糊控制是一种基于模糊逻辑的控制方法，其优点在于可以很好地处理复杂的非线性和不确定性系统，而且不需要精确的数学模型和计算，能够快速实现控制的优化。

二、实例介绍
本次实例采用一个双轮小车为对象，实现小车在平面上向指定位置运动的控制。

通过小车的速度和转向角两个输入变量，输出一个模糊控制信号，控制小车前进和转向。

三、实验过程
1. 建立模糊控制系统模型
打开Simulink软件，建立一个新模型，模型中包括输入变量、输出变量和控制器。

2. 设计输入变量和输出变量
（1）设计输入变量
本实例选择小车速度和转向角两个输入变量，每个变量包含三个模糊集合，速度变量分别为“慢速”、“中速”、“快速”，转向角变量分别为“左转”、“直行”、“右转”。

（2）设计输出变量
模糊控制信号输出变量选择小车的前进和转向，每个变量包含三个模糊集合，分别为“慢行”、“中行”、“快行”、“左转”、“直行”、“右转”。

3. 建立控制器
建立模糊控制器，包含输入变量和输出变量的关系，建立控制规则库和模糊关系。

4. 仿真实验
在Simulink下进行仿真实验，调整控制器参数，观察小车运动状态，对比试验。

四、实验结果
经过多次试验和调整，得到最优的小车模糊控制参数，可以实现小车的平滑运动
和准确转向。

五、实验结论
本实验通过建立一个小车的模糊控制系统，可以有效实现小车的平滑运动和准确转向，控制效果优于传统的PID控制方法。

模糊控制可以很好地处理非线性、不确定性和模糊性的系统，适合许多需要快速优化控制的场合。

《电液伺服系统模糊PID控制仿真与试验研究》篇一一、引言随着现代工业自动化技术的飞速发展，电液伺服系统作为重要组成部分，在众多领域中发挥着重要作用。

然而，由于电液伺服系统存在非线性、时变性和不确定性等特点，其控制问题一直是研究的热点和难点。

传统的PID控制方法在面对复杂多变的环境时，往往难以达到理想的控制效果。

因此，本文提出了一种基于模糊PID控制的电液伺服系统控制策略，并进行了仿真与试验研究。

二、电液伺服系统概述电液伺服系统主要由液压泵、液压马达、传感器和控制器等部分组成。

它利用电信号驱动液压系统工作，实现对负载的精确控制。

由于其具有高精度、快速响应等特点，在机械制造、航空航天、船舶等领域得到了广泛应用。

然而，由于电液伺服系统的复杂性，其控制问题一直是研究的重点。

三、模糊PID控制策略针对电液伺服系统的特点，本文提出了一种模糊PID控制策略。

该策略结合了传统PID控制和模糊控制的优点，通过引入模糊逻辑对PID参数进行在线调整，以适应系统参数的变化和环境干扰。

模糊PID控制策略能够在保证系统稳定性的同时，提高系统的响应速度和抗干扰能力。

四、仿真研究为了验证模糊PID控制策略的有效性，本文进行了仿真研究。

首先，建立了电液伺服系统的数学模型和仿真模型。

然后，分别采用传统PID控制和模糊PID控制对模型进行仿真实验。

通过对比两种控制策略的响应速度、稳态精度和抗干扰能力等指标，发现模糊PID控制在电液伺服系统中具有更好的性能。

五、试验研究为了进一步验证模糊PID控制策略的实用性，本文进行了试验研究。

在试验过程中，首先搭建了电液伺服系统的试验平台，然后分别采用传统PID控制和模糊PID控制对实际系统进行控制。

通过对比两种控制策略的试验结果，发现模糊PID控制在电液伺服系统中具有更高的稳态精度和更快的响应速度。

此外，在面对环境干扰时，模糊PID控制也表现出更强的抗干扰能力。

六、结论本文通过对电液伺服系统的模糊PID控制进行仿真与试验研究，验证了该策略的有效性。

模糊控制系统的建模与仿真设计方法摘要：模糊控制系统是一种基于模糊逻辑的控制方法，广泛应用于工业控制、自动驾驶等领域。

本文介绍了模糊控制系统的基本原理，详细讨论了建模与仿真设计的方法，包括输入输出的模糊集合划分、规则库的构建、模糊推理与输出解模糊等关键步骤，并通过实例分析验证了方法的有效性。

1. 引言模糊控制系统是一种使用模糊逻辑进行决策和控制的方法，相较于传统的精确控制方法，具有更强的适应性和鲁棒性。

在实际应用中，模糊控制系统已被广泛运用于工业控制、自动驾驶等各个领域。

为了设计高性能的模糊控制系统，合理的建模与仿真设计方法至关重要。

2. 模糊控制系统的建模建模是模糊控制系统设计的第一步，其目的是将实际控制问题转化为模糊集合及其规则库的形式，方便进行模糊推理。

模糊控制系统的建模过程一般包括以下几个步骤：2.1 输入输出模糊集合划分对于待控制的对象，需要对输入和输出的变量进行模糊化，即将实际输入输出的连续取值划分为若干个模糊集合。

划分过程可以基于专家知识或实际数据，常用的划分方法包括三角法、梯形法和高斯法等。

2.2 规则库的构建规则库是模糊控制系统的核心，其中包含了模糊控制的知识和经验。

规则库的构建需要依据专家知识或经验，并将其转化为一系列模糊规则的形式。

每条规则一般由若干个模糊集合的条件和一个模糊集合的结论组成。

2.3 模糊推理通过将实际输入值映射到对应的模糊集合上，利用推理方法将输入与规则库中的规则进行匹配，得到模糊输出。

常用的推理方法包括最大值法、加权平均法和模糊积分法等。

2.4 输出解模糊由于模糊输出是一个模糊集合，需要对其进行解模糊得到具体的输出。

常用的解模糊方法包括最大值法、面积平衡法和最大隶属度法等。

3. 模糊控制系统的仿真设计模糊控制系统的仿真设计是为了验证所设计的模糊控制系统在实际情况下的性能。

仿真设计通常包括以下步骤：3.1 系统建模根据实际控制对象的特性，将其建模为数学模型，包括输入与输出的关系、系统的动态特性等。

模糊控制MALTAB系统仿真实验报告可编程控制器智能控制技术仿真实验题目: 模糊控制系统MATLAB仿真实验报告院系名称：电气工程学院专业班级：电气学生姓名：学号：模糊控制系统MATLAB仿真实验报告一、实验目的 1、通过本次设计，了解模糊控制的基本原理、模糊模型的建立和模糊控制系统的设计过程。

2、熟悉在MATLAB下建立模糊控制器的方法，并能利用MATLAB对给定参数的模糊控制系统予以仿真二、实验项目1、实验题目本设计要求设计一个采用模糊控制的加热炉温度控制系统。

被控对象为一热处理工艺过程中的加热炉，加热设备为三相交流调压供电装置，输入控制信号电压为0~5V，输出相电压0~220V，输出最大功率180KW，炉温变化室温~625℃，电加热装置如图所示：图1-1电加热装置示意图3、实验数据：本实验输入变量为偏差e和偏差的变化ec，输出变量为控制电压U，变量模糊集量化论域均为[-6 6]采用的常用的三角形隶属函数。

控制规则表： U 输入变量ec NB NM NS ZO PS PM PB 输入变量 e NB NB NB NB NB NM NS ZO NM NB NB M, M, MS ZO ZO NS NV NM NM NS ZO ZO PS ZO NM NS NS ZO PS PS PM PS NS ZO ZO PS PM PM PB PM ZO ZO PS PM PM PB PB PB ZO PS PM PB PB PB PB 三、实验步骤 1、建立系统仿真图：在MATLAB主窗口单机工具栏中的Simulink快捷图标弹出“Simulink Library Browser”窗口，单击“Create a new model”快捷图标弹出模型编辑窗口。

依次将Signal Generator(信号源)、Subtract(减运算)、Gain（增益）、Derivative（微分）、Mux（合成）、Fuzzy Logic Controller(模糊逻辑控制器)、TransferFcn(传递函数)、Saturation(限幅)、Memory（存储器）、Scope（显示器）模块拖入窗口并连接成系统仿真图如图1-2 图1-2 系统仿真图 2、在模糊推理系统编辑器中设置变量：在MATLAB 命令窗口输入fuzzy并按回车键，启动FISEditor(模糊推理系统编辑器)。

编号：实验一普通PI控制方法的设计与实现一、实验目的1. 掌握数字PI及其算法的实现2. 熟悉在在keil环境下进行单片机程序的设计3. 熟悉仿真软件protues的使用二、实验设备及条件1. 计算机系统2. 编程软件keil4和仿真软件protues7.8三、实验原理及其实验步骤(1) PID算法的数字化实现在模拟系统中，PID算法的表达式为u(t)=K P[e(t)+1T I∫e(t)dt+T Dde(t)dt]式中u(t)：调节器的输出信号；e(t)：调节器的偏差信号，它等于测量值与给定值之差；Kp：调节器的比例系数；T I：调节器的积分时间；TD：调节器的微分时间；离散化的PID为：u(k)=K P[e(k)+TT I∑e(j)kj=0+T DT(e(k)−e(k−1))]Δt=T：采样周期，必须使T足够少，才能保证系统有一定的精度；E(k)：第K次采样时的偏差值；E(k-1) ：第K-1次采样时的偏差值；K：采样序号，K=0，1，2……；P(k-1)：第K次采样时调节器的输出；上式计算复杂，经过化简为：u(k)=u(k−1)+K P[e(k)−e(k−1)]+K I e(k)+K D[e(k)−2e(k−1)+e(k −2)]式中：K I=K P TT I为积分系数K D=K P T DT为微分系数要计算第K次输出值u(k)，只需要知道u(k-1)，e(k)，E(k-1)，e(k-2)即可。

上式也称为位置型PID的位置控制算法。

在很多控制系统中，由于执行机构是采用布进电机进行控制，所以只要给一个增量信号即可。

因此得到增量型PID的位置控制算法。

∆u=K P[e(k)−e(k−1)]+K I e(k)+K D[e(k)−2e(k−1)+e(k−2)] (2) 控制系统的结构框图整个系统的控制框图如下所示：图1 PID控制系统结构框图在本次设计中，经过计算，被控对象的传递函数是：G(s)=1 (SCR)2+3SCR+1其中：C=10uf，R=20K；带入上式后可得：G(s)=10.04S2+0.6S+1显然是一个二阶系统。

《模糊控制》课程实验报告学院：___________________专业：___________________班级：___________________学号：___________________姓名：___________________同组：___________________成绩：___________________指导教师：_______________提交日期：_______________批改日期：_______________存档日期：_______________Harbi n In stitute of Tech no logy2005.1一、实验目的利用Matlab软件实现模糊控制系统仿真实验，了解模糊控制的查询表方法和在线推理方法的基本原理及实现过程，并比较模糊控制和传统PID控制的性能，得出结论。

二、实验要求设计一个二维模糊控制器分别控制一个一阶被控对象和二阶被控对象。

先用模糊控制器进行控制，然后改变控制对象参数的大小，观察模糊控制的鲁棒性。

为了进行对比，再设计PID控制器，同样改变控制对象参数的大小，观察PID 控制的鲁棒性。

三、实验步骤叙述查询表式模糊控制系统仿真及在线推理模糊控制的仿真的主要步骤。

四、实验内容(一)查询表式模糊控制系统仿真实验11、一阶对象Gi(s) 米用查询表式方法进行仿真实验，自己选定Ke，Ts + 1Ku，Kec的值，通过仿真实验观察它们各自对控制性能的影响。

从而确定一组较好的参数值并填入表中。

然后按下表中给出的数值调整对象参数并观察输出响应曲线，将实验结果填入下表。

控制参数：Ke二Ku二Kec二2、给定对象参数T1二2,通过调整两组控制参数Ke, Ku, Kec 使其得到较 好的响 应 曲 线 ， 将 结 果 填 入 下 表 中 。

（二）给定二阶对象G 2 （s ）: 仃2+1皿+1）1、采用在线模糊推理方法进行仿真实验，自己选定对象参数，调整控制参数Ke ，Ku ，Kec ，得到较好的响应曲线，并把实验结果填入下表。

2021.16科学技术创新基于模糊P I D 轮式机器人控制系统的仿真与试验崔财豪*史浩然黄琳张帅(北京吉利学院汽车工程学院,北京102202)1概述轮式动力驱动机器人的新技术应用可以代替部分劳动力,降低人力生产成本,在一定程度上加快了我国机械工业的技术进步。

生产作业中的全方位轮式移动机器人具有许多主要技术优点,在航天、海洋、医疗及资源开采业和煤矿业等许多重要工业应用领域已经成功得到了广泛的应用。

随着现代工业工程科技的不断发展,对轮式机器人的作业精度要求也越来越高,轮式机器人运动控制系统精度的已成为衡量轮式机器人性能的重要指标之一。

因此,研究其运动控制方法,对于提高劳动生产率和促进机器人技术的发展具有重要的意义。

目前常用的轮式机器人驱动方式为:麦克纳姆轮式机器人、全轮偏转式移动机器人和球轮式移动机器人[1-2]。

麦轮式移动机器人相对于传统带有转向装置的移动平台更加灵活,四个麦克纳姆轮均由电机单独控制,通过控制各个轮系的转速和方向可以组合出任意方向的移动,其三维模型如图1所示[3]。

轮式机器人控制系统作为整个轮式机器人的核心,对其稳定性和定位精度至关重要,为提高控制算法相应速度和控制精度,本文以RM M3508直流无刷减速电机为对象建立电机的数学模型,使用MATLAB/Simulink 工具箱建立模糊控制器和仿真模型,分析模糊控制器的控制效果[4]。

图1麦克纳姆轮式机器人三维模型图2电机传递函数由自动控制理论求得电机的传递函数为[5]:其中:K e 为反电动势系数,T m 为机电时间常数,T e 为电气时间常数,T e =L/R 。

上式中其中:J m 为电机转动惯量,J L 为负载转动惯量,C m 为电机转矩系数。

参考M3508说明得出电机主要性能参数,如表1所示[6]:表1M 3508电机主要性能参数表1中额定电流、额定转矩、空载转速数据均为M3508电机配合C620电调在实验环境下测得,RM3508直流无刷减速电机通过三相动力接口与C620电调相连,通过CAN 通讯方式控制直流电机的速度和位置[5-6]。

智能控制仿真实验实验一模糊控制系统的仿真实验实验二 BP神经网络的仿真实验实验三遗传算法仿真实验实验四智能控制实际工程处理（选做）实验一模糊控制系统的仿真实验实验目的：现有被控对象一：G(s)=1/(s2+2s+1)被控对象二：G(s)=K /【(T1s+1)(T2s+1) 】试设计一个模糊控制系统来实现对它的控制，并完成以下任务实验任务一：请根据以上的数据重新仿真一下，看Ke的变化对系统性能的影响是否如此？然后仍以G(s)=1/(s2+2s+1) 为被控对象，按照同样的方法仿真并分析Kc、Ku的变化对系统性能的影响。

1.相同参数不同控制器解模方法下的图形BISECTORMOMSOMLOM2.不同参数相同解模方法下的图形（解模方法均为BISECTOR）（1）Ke的影响（Kc=5，Ku=8）Ke=1（2）Kc的影响（Ke=9，Ku=8）Kc=1（3）Ku的影响（Ke=9，Kc=5）Ku=1小结：由以上图形分析可得，不同的解模方法输出的结果不同，经比较BISECTOR 的解模方法更加合适。

参数Kc、Ku不变时，随着Ke的减小，上升时间将增大；Ke、Ku不变时，随着Kc的减小超调变大；Ke、Kc不变时随着Ku的减小，输出越来越低于1。

可知Ke=9、Kc=5、Ku=8更为合适。

实验任务二：仍使用以上设计的模糊控制器，被控对象为： G(s)=K /【(T 1s+1)(T 2s+1)】 ，被控对象的参数有以下四组： 第一组参数： G(s)=20/【(1.2s+1)(4s+1)】 第二组参数： (s)=20/【(0.4s+1)(4s+1)】 第三组参数： G(s)=20/【(2s+1)(4s+1)】 第四组参数： G(s)=20/【(2s+1)(8s+1)】请根据由任务一得到的Ke 、Kc 、Ku 的变化对系统性能影响的规律，选择第一组参数作为被控对象参数，调试出适合该系统的最佳的Ke 、Kc 、Ku 和反模糊化方法；并在你调出的最佳的Ke 、Kc 、Ku 状态下，将对象参数分别变成第二、三、四组的参数，仿真出结果，并分析fuzzy controller 的适应能力。

控制系统中模糊控制器的设计与实现控制系统中采用的控制器可以分为许多种类，其中一种常用的控制器是模糊控制器。

模糊控制器是一种基于模糊逻辑理论的控制器，它可以处理模糊的输入和输出，适用于非线性和复杂的控制系统。

本文将介绍模糊控制器的设计和实现步骤。

一. 模糊控制器的基本原理模糊控制器的基本原理是模糊逻辑理论，它采用了一种模糊的方式来处理不确定性和模糊性的问题。

其基本思想是将系统输入或输出的模糊化，使输入和输出变成了隶属于某种模糊集合之内的量，并根据一定的模糊规则，将输入转化为输出。

模糊控制器的工作流程如下：首先将输入信号进行模糊化，将其转化为一组隶属度值。

然后根据预设的模糊规则，将输入转化为输出信号。

最后将输出信号进行去模糊化，得到具体的控制量，然后输出给被控对象。

二. 模糊控制器的设计步骤模糊控制器的设计步骤主要包括以下几个方面：1. 确定系统的模糊输入和输出模糊控制器的输入和输出通常表示为模糊变量，其基本形式是一个三元组(Name, Universe of discourse, Membership function)。

其中Name表示模糊变量的名称，Universe of discourse表示变量所描述的宇域，Membership function是变量的隶属度函数。

2. 确定模糊控制器的规则库模糊控制器的输入和输出之间建立的模糊规则来自于专家知识和经验。

将这些知识和经验编码成规则库，每个规则的形式为：“If X1 is A1 and X2 is A2 and…Xnis An, Then Y is B”。

其中X1，X2 …Xn 是输入模糊变量，A1，A2…An是它们的隶属程度，Y是输出模糊变量，B是它的隶属程度。

3. 确定模糊控制器的推理机制模糊控制器的推理机制是指如何从规则库中推导出具体的输出。

常用的推理机制有最小最大合成、中心平均合成等。

4. 确定模糊控制器的去模糊化方法模糊控制器的输出是一组隶属度值，需要将其转化为具体的控制量。

实验一熟悉模糊工具箱一、目的和要求1.目的(1)通过本次实验，进一步了解模糊控制的基本原理、模糊模型的建立和模糊控制器的设计过程。

(2)掌握MATLAB模糊逻辑工具箱的图形用户界面设计模糊控制器的过程。

2.要求（1）充分理解实验内容，并独立完成实验报告。

（2）实验报告要求：实验题目、实验具体内容、结果分析、收获或不足。

二、实验内容1、利用matlab中的模糊逻辑工具箱提供的图形用户界面（GUI）工具设计一个两输入、一输出的模糊控制器，控制器的要求如下：（1）设模糊控制器的输入变量为：误差E和误差变化EC，输出量为U。

（2）隶属度函数：◆隶属度函数均为三角函数◆E、EC和U的模糊语言变量集均为{NB,NM,NS,ZO,PS,PM,PB}◆E和EC论域为{-6,-5,-4,-3,-2,-1,0,1,2,3,4,5,6}◆U的论域为{-7,-6,-5,-4,-3,-2,-1,0,1,2,3,4,5,6,7}（3）控制规则表如下：表1 模糊控制表三．实验步骤模糊逻辑工具箱提供的图形用户界面（GUI）工具有五个：模糊推理系统（FIS）编辑器；隶属函数编辑器；模糊规则编辑器；模糊规则观察器；输出曲面观察器。

1.模糊控制器结构设计FIS处理系统有多少个输入变量，输出变量，名称是什么，模糊算子“与”(min，prod乘积，custom自定义)，“或”(max大，probor 概率统计方法，custom)，推理方法（min，prod，custom），聚类方法（max，probor，sum，custom），解模糊的方法（centroid 质心法，bisector中位线法，middle of maximum，largest of maximum，smallest of maximum）。

Matlab的FIS界面如图3所示。

图3 模糊推理系统（FIS）界面2.隶属函数编辑器：确定各个变量的论域和显示范围（左下角编辑区内），如图4所示。

实验报告课程名称智能控制学院自动化学院班级姓名学号日期2019.4.9基于mamdani 型模糊控制器线性系统的位置跟踪一、实验目的1.熟悉mamdani 模糊控制器的设计原理；2.掌握模糊控制器的设计步骤；3.熟悉模糊控制规则对控制系统效果的影响 ；4.熟悉模糊控制器设计的Matlab 命令；5.掌握用MATLAB 实现模糊控制系统仿真的方法。

二、设备及条件 计算机系统Matlab 仿真软件三、实验原理根据跟踪误差及其变化率，设计模糊控制器使得跟踪误差趋近于零。

四、设计要求 已知某一线性系统2400500s s+，根据误差及其变化率来设计模糊控制器，使得闭环系统的输出跟踪正弦信号0.5sin(10)t ，已知：误差及其变化率的范围初步定为[]33-，要求分为7个模糊集； 输出的范围初步定为[]4.5 4.5-，要求分为9个模糊集；设计隶属度函数误差变化划分表，控制电压变化划分表和模糊控制规则表，基于MATLAB 实现该控制器，并对控制效果进行仿真，根据仿真结果对模糊控制规则、控制信号范围、误差及其变化率进行调整。

五、实验环境I Simulink 介绍1.1 Simulink 简介Simulink 是MATLAB 中的一种可视化仿真工具， 是一种基于MATLAB 的框图设计环境，是实现动态系统建模、仿真和分析的一个软件包，被广泛应用于线性系统、非线性系统、数字控制及数字信号处理的建模和仿真中。

1.2 Simulink 优点Simulink 提供一个动态系统建模、仿真和综合分析的集成环境。

在该环境中，无需大量书写程序，而只需要通过简单直观的鼠标操作，就可构造出复杂的系统。

对各种时变系统，包括通讯、控制、信号处理、视频处理和图像处理系统，Simulink 提供了交互式图形化环境和可定制模块库来对其进行设计、仿真、执行和测试。

II模糊控制工具箱介绍2.1 模糊控制工具箱简介MATLAB模糊控制工具箱为模糊控制器的设计提供了一种非常便捷的途径，通过它我们不需要进行复杂的模糊化、模糊推理及反模糊化运算，只需要设定相应参数，就可以很快得到我们所需要的控制器，而且修改也非常方便。

实验一洗衣机模糊控制器设计实验二模糊PD控制器设计一、实验目的1.熟悉模糊控制的特征、结构以及学习算法2.掌握用MATLAB实现神经网络控制系统仿真的方法。

3.学习分析模糊控制器和常规PID的混合结构。

二、实验设备和条件计算机系统Matlab仿真软件三、实验原理和操作步骤众所周知，传统的PID控制器是过程控制中应用最广泛最基本的一种控制器，它具有简单、稳定性好、可靠性高等优点。

PID调节规律对相当多的工业控制对象，特别是对于线性定常系统控制是非常有效的。

其调节过程的品质取决于PID控制器各个参数的整定。

同时我们也注意到，考虑到模糊控制实现的简易性和快速性，通常以系统误差e和误差变化de为输入语句变量，因此它具有类似于常规的PD控制器特性。

经典的模糊PD控制器结构图如图所示，其中需要实现引入增益K和d K分别对误差信号及其变化率信号进行规范处理，使得其值域P范围与模糊变量的领域吻合，然后对这两个信号模糊化后的出的信号（d E E ,）进行模糊推理，并将得到的模糊化量解模糊化，得出变量U ，通过规范化增益u K 后就可以得出控制信号)(t u 。

四、实验内容假设受控对象模型为24.228()(0.5)( 1.648.456)G s s s s =+++设计一模糊控制器使其超调量不超过1%，输出的上升时间<0.3。

步骤1. 确定e ，de 和u 的论域 3. 规则的制定4. 推理方法的确定利用MATLAB 的Toolbox 工具1. 根据系统实际情况，选择e ，de 和u 的论域 e range : [-1 1] de range: [-0.1 0.1] u range: [0 2]2. e ，de 和u 语言变量的选取e 8个：NB,NM,NS,NZ,PZ,PS,PM,PBde 7个：NB,NM,NS,Z,PS,PM,PBU 7个：NB,NM,NS,Z,PS,PM,PL模糊规则确定eU NB NM NS NZ PZ PS PM PB PB PL PM NM NM NM NL NL NBPM PL PM NM NM NM NS NS NBPS PL PM NS NS NS NS NM NBZ PL PM PS Z Z NS NM NB deNS PL PM PS PS PS PS NM NBNM PL PL PS PS PM PM NM NBNB PL PL PL PM PM PM NM NB 隐含和推理方法的制定隐含采用‘mamdani’方法: ‘max-min‘推理方法，即‘min‘ 方法去模糊方法：面积中心法。

控制系统仿真实验报告控制系统仿真实验报告引言控制系统是现代科学技术中的重要组成部分，广泛应用于工业生产、交通运输、航空航天等领域。

为了验证和优化控制系统的设计方案，仿真实验成为一种重要的手段。

本篇文章将对控制系统仿真实验进行详细的报告和分析。

一、实验目的本次控制系统仿真实验旨在通过模拟真实的控制系统运行环境，验证控制系统的性能和稳定性。

具体目标包括：1. 验证控制系统的闭环性能，包括稳定性、响应速度和误差补偿能力。

2. 评估不同控制策略在系统性能上的差异，比较PID控制、模糊控制等算法的效果。

3. 优化控制系统的设计方案，提高系统的控制精度和鲁棒性。

二、实验装置和方法本次实验采用MATLAB/Simulink软件进行仿真。

通过搭建控制系统的数学模型，并设置不同的控制参数和输入信号，模拟真实的控制环境。

具体步骤如下：1. 建立控制系统的数学模型，包括被控对象、传感器、执行器等部分。

2. 设计不同的控制策略，如PID控制器、模糊控制器等，并设置相应的参数。

3. 设置输入信号，模拟系统的工作条件和外部干扰。

4. 运行仿真实验，记录系统的输出响应、误差曲线和稳定性指标。

5. 分析实验结果，对比不同控制策略的性能差异，优化控制系统的设计方案。

三、实验结果与分析通过多次仿真实验，我们得到了一系列实验结果，并进行了详细的分析。

以下是其中的一些重要发现：1. PID控制器在大部分情况下表现出良好的控制性能，能够实现较快的响应速度和较小的稳态误差。

然而，在某些复杂系统中，PID控制器可能存在过调和震荡的问题。

2. 模糊控制器在处理非线性系统时表现出较好的鲁棒性，能够适应不同工况下的控制要求。

但是，模糊控制器的设计和参数调整相对复杂，需要较多的经验和专业知识。

3. 对于一些特殊的控制系统，如高阶系统和时变系统，需要采用更为复杂的控制策略，如自适应控制、鲁棒控制等。

这些策略能够提高系统的鲁棒性和适应性，但也增加了控制系统的设计和调试难度。
