PID控制系统仿真

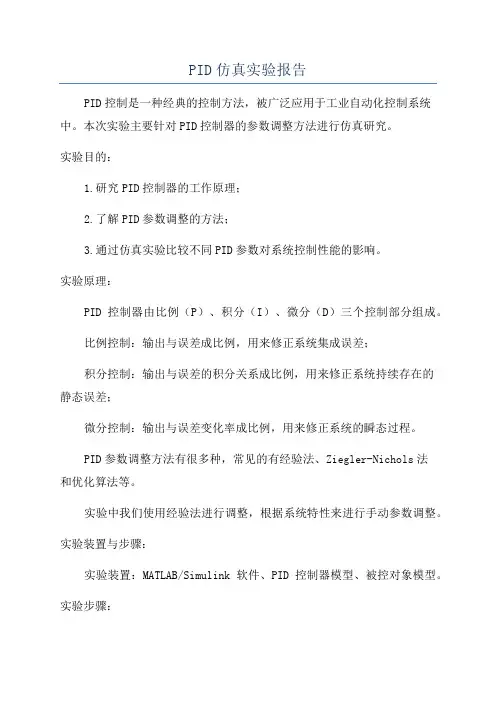

PID仿真实验报告PID控制是一种经典的控制方法，被广泛应用于工业自动化控制系统中。

本次实验主要针对PID控制器的参数调整方法进行仿真研究。

实验目的：1.研究PID控制器的工作原理；2.了解PID参数调整的方法；3.通过仿真实验比较不同PID参数对系统控制性能的影响。

实验原理：PID控制器由比例（P）、积分（I）、微分（D）三个控制部分组成。

比例控制：输出与误差成比例，用来修正系统集成误差；积分控制：输出与误差的积分关系成比例，用来修正系统持续存在的静态误差；微分控制：输出与误差变化率成比例，用来修正系统的瞬态过程。

PID参数调整方法有很多种，常见的有经验法、Ziegler-Nichols法和优化算法等。

实验中我们使用经验法进行调整，根据系统特性来进行手动参数调整。

实验装置与步骤：实验装置：MATLAB/Simulink软件、PID控制器模型、被控对象模型。

实验步骤：1. 在Simulink中建立PID控制器模型和被控对象模型；2.设定PID控制器的初始参数；3.运行仿真模型，并记录系统的响应曲线；4.根据系统响应曲线，手动调整PID参数；5.重复第3步和第4步，直到系统的响应满足要求。

实验结果与分析：从图中可以看出，系统的响应曲线中存在较大的超调量和震荡，说明初始的PID参数对系统控制性能影响较大。

从图中可以看出，系统的响应曲线较为平稳，没有出现明显的超调和震荡。

说明手动调整后的PID参数能够使系统达到较好的控制效果。

总结与结论：通过本次实验，我们对PID控制器的参数调整方法进行了研究。

通过手动调整PID参数，我们能够改善系统的控制性能，提高系统的响应速度和稳定性。

这为工业自动化控制系统的设计和优化提供了参考。

需要注意的是，PID参数的调整是一个复杂的工作，需要结合具体的控制对象和要求进行综合考虑。

而且，不同的参数调整方法可能适用于不同的控制对象和场景。

因此，在实际应用中，需要根据具体情况选择合适的参数调整方法，并进行实验验证。

PID温控系统的设计及仿真毕业论文摘要：本论文针对PID温控系统的设计和仿真展开研究。

首先，介绍了PID控制器的基本原理和工作方式，并分析了PID控制器在温控系统中的应用。

然后，基于MATLAB/Simulink软件，建立了PID温控系统的数学模型，并进行了系统的仿真。

通过对比分析不同PID参数的变化对温度控制系统的影响，最终得到了最优的控制参数。

关键词：PID控制器，温控系统，MATLAB，仿真1.引言温控系统在日常生活中被广泛应用，例如家用温度控制、工业生产过程中的温度控制等。

PID控制器作为一种经典的控制方法，被广泛应用于温控系统中。

本论文旨在设计一个PID温控系统，并通过仿真实验分析不同PID参数对系统性能的影响，从而得到最优的控制参数。

2.PID控制器原理及应用PID控制器是一种反馈控制器，根据控制量与设定值之间的差异来调整输出信号。

它由比例环节、积分环节和微分环节组成，可以有效地抑制温度偏差、提高控制系统的稳定性和精度。

PID控制器在温控系统中的应用十分广泛。

通过对温度传感器采集到的信号进行处理，PID控制器可以实时调整控制系统的输出信号，从而控制温度在设定范围内波动。

PID控制器的参数调整对于系统性能和稳定性具有重要影响。

3.温控系统的数学模型建立基于PID控制器的温控系统可以用数学模型来描述。

以温度T为控制对象，控制量为输出温度U，设定温度为R，PID控制器的输出为Y。

根据温控系统的动力学特性，可以建立如下的数学模型：T * dY(t)/dt = Kp * (R - Y(t)) + Ki * ∫(R - Y(t))dt + Kd * d(R - Y(t))/dt其中Kp为比例系数，Ki为积分系数，Kd为微分系数。

4.温控系统的仿真实验通过MATLAB/Simulink软件，搭建了PID温控系统的仿真模型。

根据数学模型，设定了温度的变化范围和输出的控制参数。

在仿真实验中，通过对比分析不同PID参数的变化对温度控制系统的影响。

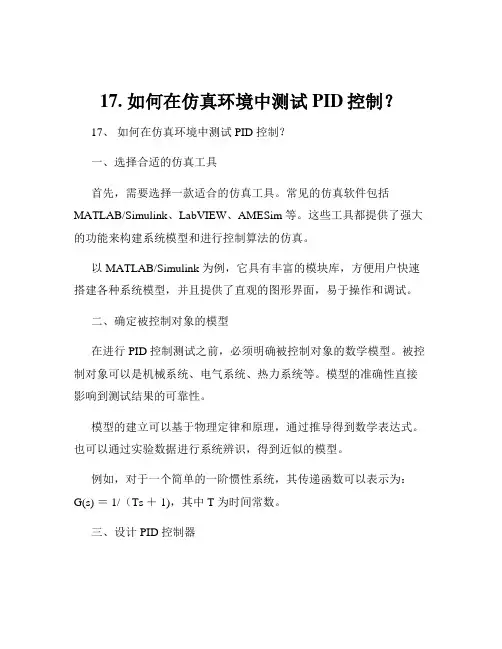

17. 如何在仿真环境中测试PID控制？17、如何在仿真环境中测试 PID 控制？一、选择合适的仿真工具首先，需要选择一款适合的仿真工具。

常见的仿真软件包括MATLAB/Simulink、LabVIEW、AMESim 等。

这些工具都提供了强大的功能来构建系统模型和进行控制算法的仿真。

以 MATLAB/Simulink 为例，它具有丰富的模块库，方便用户快速搭建各种系统模型，并且提供了直观的图形界面，易于操作和调试。

二、确定被控制对象的模型在进行 PID 控制测试之前，必须明确被控制对象的数学模型。

被控制对象可以是机械系统、电气系统、热力系统等。

模型的准确性直接影响到测试结果的可靠性。

模型的建立可以基于物理定律和原理，通过推导得到数学表达式。

也可以通过实验数据进行系统辨识，得到近似的模型。

例如，对于一个简单的一阶惯性系统，其传递函数可以表示为：G(s) ＝ 1/（Ts ＋ 1)，其中 T 为时间常数。

三、设计 PID 控制器接下来就是设计 PID 控制器。

PID 控制器有三个参数：比例系数（Kp）、积分系数（Ki）和微分系数（Kd）。

比例系数主要影响系统的响应速度，系数越大，响应速度越快，但可能会导致超调量增大。

积分系数用于消除系统的稳态误差，但过大的积分系数可能会使系统不稳定。

微分系数可以改善系统的动态性能，抑制超调，但对噪声敏感。

通常可以采用经验法、试凑法或者基于一些优化算法来确定这三个参数的值。

四、搭建仿真模型在选定的仿真工具中，搭建被控制对象的模型和 PID 控制器，并将它们连接起来。

在 Simulink 中，可以从模块库中选择相应的模块，如传递函数模块、PID 控制器模块等，通过连线构建整个系统的仿真模型。

五、设置仿真参数设置仿真的时间范围、步长等参数。

时间范围应足够长，以充分观察系统的响应。

步长的选择要根据系统的特性和计算资源来权衡，过小的步长会增加计算时间，过大的步长可能会导致结果不准确。

控制系统PID参数整定方法的MATLAB仿真1. 引言PID控制器是一种常见的控制算法，广泛应用于自动控制系统中。

其通过调节三个参数：比例增益（Proportional gain）、积分时间常数（Integral time constant）和微分时间常数（Derivative time constant），实现对被控对象的稳态误差、响应速度和稳定性等性能指标的调节。

PID参数的合理选择对控制系统的性能至关重要。

本文将介绍PID控制器的经典整定方法，并通过MATLAB软件进行仿真，验证整定方法的有效性。

2. PID控制器的整定方法2.1 手动整定法手动整定法是根据经验和试错法来选择PID参数的方法。

具体步骤如下：1.将积分时间常数和微分时间常数设为零，仅保留比例增益，将比例增益逐渐增大直至系统产生较大的超调现象。

2.根据超调响应的情况，调整比例增益，以使系统的超调量接近所需的范围。

3.逐步增加微分时间常数，观察系统的响应速度和稳定性。

4.增加积分时间常数，以减小系统的稳态误差。

手动整定法的优点是简单易行，但需要经验和反复试验，对控制系统要求较高。

2.2 Ziegler-Nichols整定法Ziegler-Nichols整定法是一种基于试探和试错法的自整定方法，该方法通过调整系统的输入信号，观察系统的输出响应，从而确定PID参数。

具体步骤如下：1.将I和D参数设为零，仅保留P参数。

2.逐步增大P参数，直到系统的输出出现大幅度的振荡。

3.记录下此时的P参数值，记为Ku。

4.根据振荡的周期Tp，计算出系统的临界增益Kc = 0.6 * Ku。

5.根据系统的类型选择相应的整定法则：–P型系统：Kp = 0.5 * Kc，Ti = ∞，Td = 0–PI型系统：Kp = 0.45 * Kc，Ti = Tp / 1.2，Td = 0–PID型系统：Kp = 0.6 * Kc，Ti = Tp / 2，Td = Tp / 82.3 Cohen-Coon整定法Cohen-Coon整定法是基于频域曲线拟合的方法，主要应用于一阶和二阶系统的整定。

PID控制算法的简单分析和仿真！PID算法简单剖析如下：1、⾸先我们来看⼀下PID系统的基本组成模块：如图所⽰，图中相关参数的表⽰如下：r(t)：系统实际上需要的输出值，这是⼀个标准值，在我们设定了之后让这个系统去逼近的⼀个值（随时间变化的原因是，我们对系统的需求不同才会改变！）y(t)：系统当前的输出值，这个值应该需要趋近于我们设定的值，当我们没有增加PID控制模块之前，它是由被控对象通过r(t)输⼊直接产⽣的。

e(t)：系统由于某些扰动，导致的系统产⽣的偏差，实际输出的值和想要设定的初始值r(t)的差值。

u(t)：系统通过PID控制器输出的新的输⼊值，实际上他是在r(t)的基础上，针对当前的实际情况做出的改变。

Kp⽐例模块：系统PID⽐例因⼦，Kp能够对于产⽣的偏差e(t)能够迅速的作出反应，减少偏差。

Ki积分模块：系统PID积分因⼦，Ki能够⽤于消除静差，由于前⾯的误差有正有负，所以当前偏差的加⼊能够抵消部分，保持系统的稳定性，让系统有记忆功能。

Kd微分模块：系统微分因⼦，Kd能够体现出当前误差的变化趋势，引⼊有效早期修正信号，从⽽加快系统的动作速度，减少调节时间。

图中所⽰的信号关系公式如下所⽰：信号误差公式：模拟信号的PID控制器公式：离散信号的PID控制器公式：被控对象的信号公式：（简单的线性系统，⽐如电机的PWM调速系统）上述公式参数描述：Kp控制器⽐例系数、Ti控制器积分时间(积分系数）、Td控制器微分时间(微分系数）k采样序列号，k=0,1,2,3...、Uk第k次采样时刻系统输出值、ek第k次采样时刻偏差值、ek-1第k-1次采样时刻偏差值、Ki=Kp*T/Ti、Kd=Kp*Td/T2、离散信号的PID控制器算法仿真：1、位置式PID算法：PID系统产⽣的值，完全作为系统的输⼊参数，即采⽤u(k)代替了r(k)，如果计算机出现故障时，位置式PID控制将导致Uk的剧烈变化，这会引起执⾏机构的⼤幅度变化，造成巨⼤损失。

课程设计题目：专家PID控制系统仿真专家PID控制系统仿真摘要简单介绍了常规PID控制的优缺点和专家控制的基本原理，介绍了专家PID控制的系统结构，针对传递函数数学模型设计控制器。

基于MATLAB的simulink仿真软件进行应用实现，仿真和应用实现结果均表明，专家PID控制具有比常规PID更好的控制效果，且具有实现简单和专家规则容易获取的优点。

论文主要研究专家PID控制器的设计及应用，完成了以下工作：（1）介绍了专家PID控制和一般PID控制的原理。

（2）针对任务书给出的受控对象传递函数G(s)=523500/(s3+87.35s2+10470s) ，并且运用MATLAB实现了对两种PID控制器的设计及simulink仿真，且对两种PID控制器进行了比较。

（3）结果分析，总结。

仿真结果表明，专家PID控制采用多分段控制，其控制精度更好，且具有优越的抗扰性能。

关键词：专家PID，专家系统，MATLAB，simulink仿真Expert PID control system simulationAbstractThe advantages and disadvantages of conventional PID control and the basic principle of expert control are briefly introduced, and the structure of expert PID control system is introduced. Simulink simulation software based on MATLAB is implemented. The simulation and application results show that the expert PID control has better control effect than the conventional PID, and has the advantages of simple and easy to get.This paper mainly studies the design and application of the expert PID controller:(1) the principle of PID control and PID control is introduced in this paper.(2) the controlled object transfer function G (s) =523500/ (s3+87.35s2+10470s), and the use of MATLAB to achieve the design and Simulink simulation of two kinds of PID controller, and the comparison of two kinds of PID controller.(3) result analysis, summary.The simulation results show that the control accuracy of the expert PID control is better than that of the control.Key words:Expert PID , MA TLAB, expert system, Simulink, simulation目录摘要 (I)Abstract ..................................................................................................................................... I II 第一章引言 . (2)1.1 研究目的和意义 (2)1.2国内外研究现状和发展趋势 (3)第二章PID控制器综述 (3)2.1常规PID控制器概述 (3)2.2专家PID控制器 (4)第三章专家PID控制在MATLAB上的实现 (5)3.1简介 (5)3.2设计专家PID 控制器的实现方法 (5)3.3.专家PID控制器的S函数的M文件实现 (7)3.4专家PID控制器的simulink设计 (8)3.5专家PID控制和传统PID比较 (13)第四章结论 (14)4.1专家PID控制系统的优缺点及解决方案 (14)4.2最终陈述 (14)第一章引言近十几年，国内外对智能控制的理论研究和应用研究十分活跃，智能控制技术发展迅速，如专家控制、自适应控制、模糊控制等，现已成为工业过程控制的重要组成部分。

实验二PID调节器实验内容：SIMULINK建模仿真学生信息：自动化提交日期：2023年5月28日报告内容：PID调节器一、实验目的1．掌握仿真系统参数设置及子系统封装技术；2．分析PID调节器各参数对系统性能的影响。

二、实验设备1．计算机1台2．MATLAB 7.X软件1套。

三、实验原理说明1．建立新的simulink模块编辑界面，画出如图1所示的模块图。

对应的增益参数分别设为P和I，左击选中全部框图，右击菜单选择“creat subsystem”，变为图2。

图1：图2：2．右击图2中间的框图“Subsystem”，在右击的菜单中选择“Mask Subsystem”，出现下图。

先直接输入disp('PI调节器')，给待封装的子系统命名。

3．选择“Parameters”进行参数设置，点击按钮，添加参数，此参数必须与上文设置的参数对应，否则无效，如下图所示。

4．点击OK，完成子系统的封装。

双击PI调节器模块，出现参数设定对话框如下，可以进行参数调节。

四、实验步骤1．从continue模块集中拉出Derivative、Integrator以及从Math Operations模块集中拉出Gain模块，设计PID调节器，对PID调节器进行封装；2．建立Simulink原理图如下：3．双击PID调节器模块，调整调节器的各参数。

五、实验要求分析调节器各参数对系统性能的影响，撰写实验报告：1．P调节将PID调节器的积分增益和微分增益改为0，使其具有比例调节功能，对系统进行纯比例调节。

调整比例增益（P=0.5，2，5），观察响应曲线的变化。

图1 P=0.5时的阶跃信号及其响应图2 P=2时的阶跃信号及其响应图3 P=5时的阶跃信号及其响应P增大，系统在稳定时的静差减少。

2．PD调节调节器的功能改为比例微分调节，调整参数（P=2，D=0.1，0.5，2，5），观测系统的响应曲线。

图4 P=2，D=0.1时的阶跃信号及其响应图5 P=2，D=0.5时的阶跃信号及其响应图6 P=2，D=2时的阶跃信号及其响应图7 P=2，D=5时的阶跃信号及其响应D增大，系统将会快速收敛，同时系统静差会增大。

《MATLAB控制系统仿真》PID控制系统校正设计引言1.PID校正装置PID校正装置也称为PID控制器或PID调节器。

这里P，I，D分别表示比例、积分、微分,它是最早发展起来的控制方式之一。

2.PID校正装置的主要优点原理简单，应用方便，参数整定灵活。

适用性强，在不同生产行业或领域都有广泛应用。

鲁棒性强，控制品质对受控对象的变化不太敏感，如受控对象受外界扰动时，无需经常改变控制器的参数或结构。

在科学技术迅速发展的今天，出现了许多新的控制方法，但PID由于其自身的的优点仍然在工业过程控制中得到最广泛的应用。

PID控制系统校正设计1.设计目的1.1 熟悉常规PID控制器的设计方法1.2掌握PID参数的调节规律1.3学习编写程序求系统的动态性能指标2.实验内容2.1在SIMULINK窗口建立方框图结构模型。

2.2设计PID控制器，传递函数模型如下。

()⎪⎭⎫⎝⎛++=s T s T k s G d i p c 112.3修改PID 参数p K 、i T 和d T ，讨论参数对系统的影响。

3.4利用稳定边界法对PID 参数p K 、i T 和d T 校正设计。

2.5根据PID 参数p K 、i T 和d T 对系统的影响，调节PID 参数实现系统的超调量小于10%。

3. 实验操作过程3.1在SIMULINK 窗口建立模型图1 设计模型方框图3.2设计PID 控制器图2 PID控制器模型3.3利用稳定边界法对PID参数p K、i T和d T校正设计: 表1 PID稳定边界参数值校正后的响应曲线图3（a）校正后的响应曲线图3（b）校正后的响应曲线3.4调节PID参数实现系统的超调量小于10%:表2 PID 参数图4 响应曲线图4.规律总结1.P控制规律控制及时但不能消除余差,I控制规律能消除余差但控制不及时且一般不单独使用,D控制规律控制很及时但存在余差且不能单独使用。

2.比例系数越小，过渡过程越平缓，稳态误差越大;反之，过渡过程振荡越激烈，稳态误差越小;若p K过大，则可能导致发散振荡。

基于MATLAB的PID控制器参数整定及仿真PID控制器是一种经典的控制器，在工业自动化控制系统中广泛应用。

其主要功能是根据系统的误差信号，通过调整输出信号的比例、积分和微分部分来减小误差，并达到系统的稳定控制。

PID控制器参数整定是指确定合适的比例常数Kp、积分常数Ki和微分常数Kd的过程。

本文将介绍基于MATLAB的PID控制器参数整定及仿真的方法。

首先，在MATLAB中建立一个包含PID控制器的模型。

可以通过使用MATLAB的控制系统工具箱来实现这一过程。

在工具箱中，可以选择合适的建模方法，如直接设计模型、积分节点模型或传输函数模型。

通过这些工具，可以方便地建立控制系统的数学模型。

其次，进行PID控制器参数整定。

PID控制器参数整定的目标是通过调整比例常数Kp、积分常数Ki和微分常数Kd，使系统的响应特性达到最佳状态。

常用的PID参数整定方法有经验法、试误法、Ziegler-Nichols方法等。

1.经验法：根据系统的特性和经验，选择合适的PID参数。

这种方法常用于初步整定，但可能需要根据实际情况调整参数。

2.试误法：通过逐步试验和调整PID参数，使系统的输出响应逐渐接近期望值，从而达到最佳控制效果。

3. Ziegler-Nichols方法：该方法是一种经典的系统辨识方法，通过测试系统的临界稳定性，得到系统的传递函数参数，并据此计算出合适的PID参数。

最后，进行PID控制器参数整定的仿真。

在MATLAB中，可以通过使用PID模块进行仿真。

可以输入相应的输入信号和初始参数，观察系统的输出响应，并通过调整参数，得到最佳的控制效果。

总结起来，基于MATLAB的PID控制器参数整定及仿真的过程包括：建立控制系统模型、选择PID参数整定方法、进行PID参数整定、进行仿真实验。

PID控制器参数整定的好坏直接影响控制系统的工作性能。

通过基于MATLAB的仿真实验，可以方便地调整和优化控制系统的PID参数，提高系统的响应速度、稳定性和抗干扰性能。

PID控制系统的设计及仿真首先，我们需要理解PID控制器的工作原理。

PID控制器通过比较目标值与实际值之间的偏差，以及偏差的变化率和积分值来计算输出控制信号，从而实现目标值与实际值之间的闭环控制。

在设计PID控制系统时，我们需要确定三个参数：比例增益（KP）、积分时间常数（TI）和微分时间常数（TD）。

这些参数的选择将直接影响控制系统的稳定性和性能。

首先，我们可以使用频率响应曲线和Bode图等方法来选择合适的KP参数。

频率响应曲线可以帮助我们分析系统的稳定性和相位边界。

选择适当的KP值可以保证系统在稳定状态下能够尽快达到目标值。

接下来，我们可以通过试错法来确定TI和TD参数。

试错法可以根据系统的实际响应来调整这两个参数。

可以从初始调节试验开始，逐步调整参数，直到达到预期的系统性能。

在MATLAB中进行PID控制器的设计和仿真非常方便。

MATLAB提供了丰富的工具箱和函数，可以帮助我们进行系统建模、参数调节和仿真分析。

首先，我们需要使用MATLAB的控制系统工具箱来建立系统模型。

可以使用MATLAB提供的工具来建立连续或离散时间的传递函数模型。

接下来，我们可以使用PID函数来设计PID控制器并将其与系统模型进行连接。

PID函数可以使用我们之前确定的KP、TI和TD参数来创建一个PID对象。

然后，我们可以使用仿真命令来运行系统的仿真，并观察系统的响应。

可以使用step命令来观察系统的阶跃响应，使用impulse命令来观察系统的冲击响应，使用bode命令来观察系统的频率响应等等。

通过分析仿真结果，我们可以评估系统的稳定性、超调量、收敛时间等性能指标，并根据需要对PID参数进行进一步的调整。

总结起来，PID控制系统的设计及仿真可以通过MATLAB来完成。

我们可以使用MATLAB提供的工具箱和函数进行系统建模和参数调节，并通过仿真命令进行系统响应的观察和分析。

通过不断调整参数和分析仿真结果，我们可以设计出满足系统要求的PID控制系统。

控制系统pid参数整定方法的matlab仿真实验报告一、引言PID控制器是广泛应用于工业控制系统中的一种常见控制算法。

PID 控制器通过对系统的误差、误差积分和误差变化率进行调节，实现对系统的稳定性和动态性能的控制。

而PID参数的整定是保证系统控制性能良好的关键。

本实验旨在利用Matlab仿真，研究控制系统PID参数整定的方法，探讨不同整定策略对系统稳定性和动态性能的影响，为工程实际应用提供理论依据。

二、控制系统模型本实验采用了以二阶惯性环节为例的控制系统模型，其传递函数为：G(s) = K / (s^2 + 2ξω_ns + ω_n^2)其中，K为系统增益，ξ为阻尼比，ω_n为自然频率。

三、PID参数整定方法实验中我们探讨了几种典型的PID参数整定方法，包括经验法、Ziegler-Nichols方法和遗传算法。

1. 经验法经验法是一种简单粗糙的PID参数整定方法，根据实际系统的性质进行经验性调试。

常见的经验法包括手动调整法和试探法。

在手动调整法中，我们通过调整PID参数的大小，观察系统的响应曲线，从而找到满足系统性能要求的参数。

这种方法需要操作者有一定的经验和直觉，且对系统有一定的了解。

试探法是通过试验和试验的结果来确定PID参数的值。

在试探过程中，我们可以逐渐逼近最佳参数，直到满足系统性能要求。

2. Ziegler-Nichols方法Ziegler-Nichols方法是一种广泛应用的PID参数整定方法。

该方法通过系统的临界增益和临界周期来确定PID参数。

首先，在开环状态下，逐渐增加系统增益，当系统开始出现振荡时，记录下此时的增益值和周期。

然后根据临界增益和临界周期的数值关系，计算出PID参数。

3. 遗传算法遗传算法是一种基于生物进化原理的优化算法，可以用于自动化调整PID参数。

该方法通过对参数的种群进行进化迭代，逐渐找到最优的PID参数。

四、实验结果与分析我们利用Matlab进行了控制系统的PID参数整定仿真实验，并得到了不同整定方法下的系统响应曲线。

实验1 闭环控制系统仿真实验——PID 控制算法仿真一、实验目的1．掌握PID 控制规律及控制器实现。

2．掌握用Simulink 建立PID 控制器及构建系统模型与仿真方法。

二、实验设备计算机、MATLAB 软件 三、实验原理在模拟控制系统中，控制器中最常用的控制规律是PID 控制。

PID 控制器是一种线性控制器，它根据给定值与实际输出值构成控制偏差。

PID 控制规律写成传递函数的形式为s K sKiK s T s T K s U s E s G d p d i p ++=++==)11()()()( 式中，P K 为比例系数；i K 为积分系数；d K 为微分系数；ip i K K T =为积分时间常数；pdd K K T =为微分时间常数；简单来说，PID 控制各校正环节的作用如下：（1）比例环节：成比例地反映控制系统的偏差信号，偏差一旦产生，控制器立即产生控制作用，以减少偏差。

（2）积分环节：主要用于消除静差，提高系统的无差度。

积分作用的强弱取决于积分时间常数i T ，i T 越大，积分作用越弱，反之则越强。

（3）微分环节：反映偏差信号的变化趋势（变化速率），并能在偏差信号变得太大之前，在系统中引入一个有效的早期修正信号，从而加快系统的动作速度，减少调节时间。

四、实验过程1、在MA TLAB 命令窗口中输入“simulink ”进入仿真界面。

2、构建PID 控制器：（1）新建Simulink 模型窗口（选择“File/New/Model ”）,在Simulink Library Browser 中将需要的模块拖动到新建的窗口中，根据PID 控制器的传递函数构建出如下模型：各模块如下：Math Operations 模块库中的Gain 模块，它是增益。

拖到模型窗口中后，双击模块，在弹出的对话框中将‘Gain ’分别改为‘Kp ’、‘Ki ’、‘Kd ’，表示这三个增益系数。

Continuous 模块库中的Integrator 模块，它是积分模块；Derivative 模块，它是微分模块。

基于matlab的pid控制仿真课程设计PID（比例-积分-微分）控制器是一种常见的控制算法，被广泛应用于工业控制系统中。

在本文中，我们将介绍基于MATLAB的PID控制仿真课程设计。

首先，我们将简要介绍PID控制器的原理和特点，然后介绍如何使用MATLAB进行PID控制的仿真。

PID控制器是一种反馈控制器，可以通过比例、积分和微分三部分来调节控制系统的输出。

比例部分根据误差的大小进行调节，积分部分用于消除稳态误差，微分部分用于抑制系统振荡。

通过调节PID控制器的参数，可以使系统的稳定性、响应速度和稳态误差达到预期的要求。

在MATLAB中，可以使用控制系统工具箱来进行PID控制的仿真。

首先，我们需要定义一个系统模型，可以是连续时间系统或离散时间系统。

然后，我们可以使用PID控制器对象来创建一个PID控制器。

PID控制器的参数可以通过试错法、模型辨识等方法进行调节。

一旦系统模型和PID控制器被定义，我们可以使用MATLAB中的仿真工具来进行PID控制器的仿真。

通常，我们将输入信号作为控制器的参考信号，将输出信号作为系统的输出，并将控制器的输出作为系统的输入。

然后，我们可以观察系统的响应，并根据需要调整控制器的参数。

在进行PID控制仿真实验时，我们可以通过选择不同的控制器参数、改变控制器的结构、调整参考信号等方式来研究控制系统的性能。

例如，我们可以改变比例增益来改变系统的稳定性和响应速度，增加积分时间常数来减小稳态误差，增加微分时间常数来抑制系统振荡等。

在课程设计中，我们可以设计不同的控制实验，并分析不同参数对系统性能的影响。

例如，可以研究比例增益对系统稳定性和响应速度的影响，或者研究积分时间常数对稳态误差的影响等。

同时，我们还可以通过比较PID控制和其他控制算法（如PI控制、PD控制等）来评估PID控制的优势和局限性。

在进行PID控制仿真实验时，我们应该注意以下几点。

首先，选择合适的系统模型，确保模型能够准确地描述实际系统的行为。

控制系统pid参数整定方法的matlab仿真
控制系统PID参数整定方法的MATLAB仿真，可以分为以下几个步骤：
1. 建立模型。

在MATLAB中建立你要进行PID参数整定的模型，比如电机速度控制系统或温度控制系统。

2. 设计控制器。

根据建立的模型，设计出对应的PID控制器，并将其加入到系统中。

3. 确定初始参数。

在进行PID参数整定前，需要确定PID控制器的初始参数。

通常可以选择Ziegler-Nichols方法、Chien-Hrones-Reswick方法等经典的PID参数整定法则来确定初始参数。

4. 仿真模拟。

使用MATLAB中的仿真工具，对整定后的PID控制器进行仿真模拟，并记录下系统的响应曲线和各项性能指标。

5. 调整参数。

根据仿真结果，对PID控制器的参数进行适当的调整，以达到更理想的控制效果。

6. 再次仿真模拟。

调整完参数后，再次使用MATLAB中的仿真工具，对整定后的PID控制器进行仿真模拟，并比较其与上一次仿真的差异，以确认调整是否合理。

7. 实现控制。

最后，将优化后的PID控制器应用到实际控制系统中，进行控制。

总的来说，PID参数整定是一个相对复杂的过程，需要根据具体情况选择合适的方法和工具。

MATLAB作为一种强大的数学计算软件，可以提供丰富的工具和函数，方便进行控制系统的建模和仿
真，也可以帮助我们更好地进行PID参数整定。

pid控制系统仿真课程设计一、课程目标知识目标：1. 学生能理解PID控制系统的基本原理，掌握其数学模型及系统组成；2. 学生能描述PID控制系统中各参数对系统性能的影响；3. 学生能运用仿真软件进行PID控制系统的建模与仿真。

技能目标：1. 学生能够运用所学知识，设计简单的PID控制系统仿真实验；2. 学生能够通过仿真软件分析PID控制系统性能，并调整参数优化系统性能；3. 学生能够利用仿真结果，撰写实验报告，进行结果分析。

情感态度价值观目标：1. 学生通过本课程的学习，培养对自动化技术的兴趣和热情；2. 学生在团队合作中进行仿真实验，培养沟通协调能力和团队精神；3. 学生在实验过程中，认识到理论与实践相结合的重要性，培养严谨的科学态度。

课程性质：本课程为实践性较强的课程，要求学生在掌握理论知识的基础上，运用仿真软件进行实际操作。

学生特点：学生具备一定的控制理论基础，对PID控制系统有初步了解，但对仿真软件的使用相对陌生。

教学要求：结合学生特点，注重理论与实践相结合，通过实际操作使学生深入理解PID控制系统的原理和性能。

在教学过程中，强调学生的主体地位，激发学生学习的积极性，培养学生独立思考和解决问题的能力。

将课程目标分解为具体的学习成果，以便于后续教学设计和评估。

二、教学内容1. 理论知识：- PID控制系统的基本原理与数学模型；- PID控制系统中比例、积分、微分三个环节的作用及影响；- 控制系统稳定性、快速性、准确性的分析。

2. 实践操作：- 仿真软件的安装与使用方法；- 基于仿真软件的PID控制系统建模；- PID控制参数的调整与优化；- 控制系统性能的分析与评价。

3. 教学大纲：- 第一周：PID控制系统的基本原理与数学模型；- 第二周：比例、积分、微分环节的作用及影响；- 第三周：控制系统稳定性、快速性、准确性的分析；- 第四周：仿真软件的安装与使用方法；- 第五周：基于仿真软件的PID控制系统建模；- 第六周：PID控制参数的调整与优化；- 第七周：控制系统性能的分析与评价及实验报告撰写。

基于PID控制算法的温度控制系统的设计与仿真一、介绍温度控制是很多工业自动化系统中常见的任务之一、PID控制算法是目前最常用的控制算法之一，具有简单、稳定和高效的特点。

本文将以基于PID控制算法的温度控制系统为例，介绍其设计与仿真。

二、PID控制算法简介PID控制算法是一种经典的反馈控制算法，它根据当前系统的误差，计算出最佳的控制输出，以使系统的输出稳定在期望值附近。

PID控制算法由三个部分组成：比例（P）、积分（I）和微分（D）。

比例部分根据当前误差的大小调整输出控制量，积分部分通过累积误差来调整输出控制量，微分部分根据误差变化率调整输出控制量。

PID控制算法的输出控制量是由三个部分叠加而成。

1.系统模型的建立在设计温度控制系统之前，首先需要建立系统的数学模型。

以一个加热器控制系统为例，假设该系统的输入为加热功率，输出为温度。

2.控制器的设计根据系统模型，设计PID控制器。

首先调试比例参数P，使得系统的温度能够在误差范围内稳定下来；然后调试积分参数I，以减小系统的稳态误差；最后调试微分参数D，以提高系统的响应速度。

3.仿真实验在仿真软件中进行温度控制系统的仿真实验。

首先输入一个初始温度值，观察系统的响应；然后根据设定的期望温度，实时调整控制器的输出，观察系统的稳定状态。

4.结果分析根据仿真实验的结果，分析系统的稳态误差和响应速度。

根据实际需求和性能要求，调整控制器的参数，使得系统能够更好地满足要求。

四、结论本文以基于PID控制算法的温度控制系统为例，介绍了温度控制系统的设计与仿真过程。

通过调试PID控制器的参数，可以使系统的温度稳定在期望值附近，并且具有较好的稳态误差和响应速度。

PID控制算法在温度控制系统中有广泛的应用前景，但是需要根据具体的系统要求和性能要求进行参数调整和优化。

未来可以进一步研究温度控制系统的自适应PID控制算法，以提高控制系统的性能和鲁棒性。

PID控制算法的MATLAB仿真假设我们现在要设计一个PID控制器来控制一个被控对象，该对象的传递函数为G(s)。

首先，我们需要确定PID控制器的参数。

这些参数包括比例增益Kp、积分时间Ti和微分时间Td。

在Simulink中，我们可以使用以下步骤来进行PID控制的仿真：1. 打开MATLAB，并在工具栏上选择Simulink模块。

2. 在Simulink模块中，选择一个PID控制器模块，并将其拖放到工作区域中。

4.将被控对象的传递函数G(s)添加到工作区域中，并将其与PID控制器模块连接起来。

5.添加一个把期望值作为输入的信号源，并将其连接到PID控制器模块的输入端口上。

6.添加一个作为输出的信号源，并将其与被控对象的输出端口连接起来。

7. 在Simulink模块中运行仿真。

下面以一个简单的例子来说明PID控制的仿真过程。

假设我们要控制一个小车的速度，将其速度控制在一个期望值上。

小车的动力学方程可以表示为：m * V_dot = F - B * V其中，m为小车的质量，V为小车的速度，F为施加在小车上的力，B 为摩擦系数。

首先，我们需要将动力学方程转化为传递函数的形式。

假设小车的传递函数为：G(s)=1/(m*s+B)在Simulink中，可以通过使用Transfer Fcn模块来表示传递函数。

在工作区域中添加该模块，并设置其参数为1 / (m * s + B)。

接下来，我们需要添加PID控制器模块，并设置其参数。

假设我们选择Kp=1,Ti=0.5,Td=0.1作为PID控制器的参数。

将信号源（期望值）和输出信号（小车速度）连接到PID控制器模块。

然后，将PID控制器的输出连接到小车动力学方程的输入端口。

最后，点击Simulink模块中的“运行”按钮，即可开始仿真。

在进行仿真时，可以观察小车速度是否能够达到期望值，并调整PID控制器的参数以获得更好的控制效果。

通过以上步骤，在MATLAB中可以很方便地进行PID控制的仿真。

实验名称：基于MATLAB/Simulink的PID控制器参数优化仿真实验日期：2023年11月10日实验人员：[姓名]实验指导教师：[指导教师姓名]一、实验目的1. 理解PID控制器的原理及其在控制系统中的应用。

2. 学习如何使用MATLAB/Simulink进行控制系统仿真。

3. 掌握PID控制器参数优化方法，提高控制系统的性能。

4. 分析不同参数设置对系统性能的影响。

二、实验原理PID控制器是一种广泛应用于控制领域的线性控制器，它通过将比例（P）、积分（I）和微分（D）三种控制作用相结合，实现对系统输出的调节。

PID控制器参数优化是提高控制系统性能的关键。

三、实验内容1. 建立控制系统模型。

2. 设置PID控制器参数。

3. 进行仿真实验，分析系统性能。

4. 优化PID控制器参数，提高系统性能。

四、实验步骤1. 建立控制系统模型使用MATLAB/Simulink建立被控对象的传递函数模型，例如：```G(s) = 1 / (s^2 + 2s + 5)```2. 设置PID控制器参数在Simulink中添加PID控制器模块，并设置初始参数，例如：```Kp = 1Ki = 0Kd = 0```3. 进行仿真实验设置仿真时间、初始条件等参数，运行仿真实验，观察系统输出曲线。

4. 分析系统性能分析系统在给定参数下的响应性能，包括超调量、调节时间、稳态误差等指标。

5. 优化PID控制器参数根据分析结果，调整PID控制器参数，优化系统性能。

可以使用以下方法：- 试凑法：根据经验调整参数，观察系统性能变化。

- Ziegler-Nichols方法：根据系统阶跃响应，确定参数初始值。

- 遗传算法：使用遗传算法优化PID控制器参数。

6. 重复步骤3-5，直至系统性能满足要求五、实验结果与分析1. 初始参数设置初始参数设置如下：```Kp = 1Ki = 0Kd = 0```仿真结果如图1所示：从图1可以看出，系统存在较大的超调量和较长的调节时间，稳态误差较大。
