各病理心电图特征

ST段异常的心电图表现及其病理生理解读ST段异常是心电图中常见的一种心电图改变，在临床上有重要的诊断价值。

ST段异常的心电图表现包括ST段抬高（ST段抬高型）和ST段压低（ST段压低型）。

本文将就这两种情况从病理生理角度进行解读，以帮助读者更好地理解ST段异常的心电图表现。

1. ST段抬高型ST段抬高型的心电图表现是ST段在等电位线上方抬高，通常伴随着T波倒置。

这种心电图改变常见于急性心肌梗死，但也可以见于心包炎、冠状动脉痉挛、主动脉夹层等疾病。

ST段抬高型心电图改变的病理生理解读主要是心肌细胞的损伤导致细胞膜的通透性增加，钠和钙等离子流入细胞，导致细胞内外电位差增大，从而使ST段抬高。

此外，心肌细胞的酸中毒也可以导致ST段抬高。

2. ST段压低型ST段压低型的心电图表现是ST段在等电位线下方压低，常见于心肌缺血、心肌炎、高血钾等疾病。

ST段压低型心电图改变的病理生理解读是心肌细胞的缺血或炎症导致细胞功能异常，细胞内钙离子减少，细胞膜的通透性降低，钠和钙等离子流出细胞，导致ST段压低。

此外，高血钾会抑制心肌细胞的电活动，使ST段压低。

需要注意的是，ST段异常的心电图表现通常需要结合临床情况进行综合分析和诊断。

同时，不同个体的心电图表现也会有一定的差异，因此在解读心电图时，还需要根据患者的基线心电图特征进行判定。

此外，心电图的动态变化对于诊断和判断疾病的进展也具有重要的价值，可以通过进行动态心电图记录来获取更全面的信息。

在临床实践中，ST段异常的心电图表现对于心血管疾病的早期诊断、病情评估和治疗监测都有重要意义。

医生可以通过仔细观察心电图上ST段的变化，结合患者的症状和体征，进行初步判断，并进一步进行有关的辅助检查，如心肌酶谱、超声心动图等，以便尽早确定诊断和制定合理的治疗方案。

总结起来，ST段异常是心电图中常见的一种心电图改变，包括ST段抬高型和ST段压低型。

ST段抬高型主要与心肌细胞的损伤和酸中毒有关，而ST段压低型主要与心肌缺血、炎症和高血钾等病理生理变化有关。

急性肺栓塞病理生理、12导联体表心电图改变、心电图评分及要点总结急性肺栓塞发病率高，患者临床体征和症状无特异性，因此误诊率、漏诊率以及病死率均高。

及时发现，及早采用恰当的治疗手段可避免处理不当而导致死亡。

目前主要的检查手段包括肺动脉造影、CT肺动脉造影、磁共振肺动脉造影、核素肺显像、超声心动图。

心电图具有无创、方便、可反复等优点。

急性肺栓塞急性肺栓塞的病理生理学改变主要包括血流动力学改变，导致右心室急性扩张、右心功能受累，最终导致右心室衰竭。

其严重程度主要取决于堵塞肺动脉的大小，受累血管的截断面积、栓塞速度、原心肺功能、神经体液反应和血管内皮纤溶功能状态等。

急性肺栓塞12导联体表心电图改变右室应变的心电图改变（形态学的改变）：S1Q11IT1H、胸前导联T波倒置、右束支传导阻滞、aVR导联R波增高常伴抬高、ST段改变、BrUgada波样改变、肺性P波、其它（正常10%~25%）。

心律失常：窦性心动过速、房性心动过速、心房扑动、心房颤动、房性心动过速。

1.SIQIIITIII变化——最典型的急性肺栓塞心电图变化病例1：患者女性，29岁，中孕引产术后，因“干咳IO1余日，加重胸痛7日，呕血2次”入院。

CT报告示：双侧肺动脉干分支多发栓塞，伴两肺下叶胸膜下非梗死。

患者心电图可见：I导联出现S波，I11导联出现Q波和T波倒置。

1935年报道肺栓塞的心电图改变(SIQIimiI);SIQIIITIII即心电图显示I导联出现S波，I11导联出现Q波和T波倒置。

急性肺栓塞时,S1QIIrnI1发生率约15%-25%,敏感性约为50%；S1Q1HT川可不同时出现，或呈SI、SIQIkQIIITII1QII1T111的形态。

病例2：患者女性，71岁，突发呼吸困难伴胸痛1小时，并咯血1次，烦躁不安。

既往有右下肢深静脉血栓病史，一直未予正规治疗。

查体：血压80/6OmmHg,颈静脉怒张，心率125次/分，律齐，肺动脉瓣区第二心音亢进。

心电图心梗部位辨别
通过发生在心电图某些导联上的T波的改变、ST段的改变和病理性Q波地出现，我们可以对八个不同部位的心肌梗死作出定位。

1、前间壁：主要看V1～V3，通常会出现典型的Q波、ST段抬高和T波倒置。

2、前壁：主要表现为V3～V5出现典型的病理性Q波、ST段抬高和T波倒置，有时在aVL 和Ⅰ导联上也会出现上述改变。

3、前侧壁：V5、V6、aVL和Ⅰ导联如果出现典型的病理性Q波、ST段抬高和T波倒置，就可以判断出前侧壁发生了梗死。

4、高侧壁：如果只是在aVL和Ⅰ导联出现了心肌梗死的心电图典型表现，可以将V
5、V6导连的电极板向上移动1～2个肋间，通常移动后也会出现病理性Q波、ST段抬高和T波倒置的典型心肌梗死的表现。

医学教育网搜.集整理。

5、下壁：主要通过肢体导联的Ⅱ、Ⅲ和aVF导作出判断。

同时，Ⅰ导和aVL导联会出现反面改变，即QRS波群主波向上、ST段上抬和T波变化。

6、正后壁：一般的十二导联心电图并不记录后背导联，所以仅仅表现为与后壁相对应的V1～V3导联上，R波增高和T波高尖。

通常出现上述情况时，我们会增加三个左侧胸壁导联V
7、V
8、V9，来反映后壁的心肌梗死情况。

7、后侧壁：也在后壁范围内，主要出现问题的导联有，Ⅰ、aVL导联以及V5～V8四个后壁导联。

8、后下壁：肢体导联中的Ⅱ、Ⅲ和aVF，以及后壁导联中的V7～V9会出现典型的病理性Q 波、ST段抬高和T波倒置。

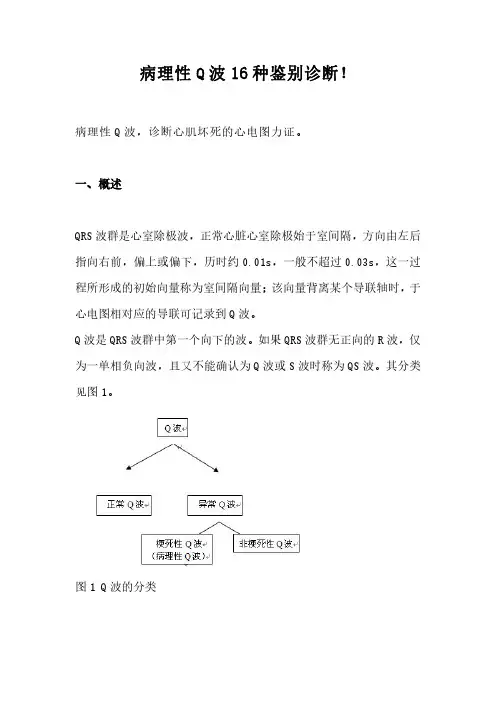

病理性Q波16种鉴别诊断！病理性Q波，诊断心肌坏死的心电图力证。

一、概述QRS波群是心室除极波，正常心脏心室除极始于室间隔，方向由左后指向右前，偏上或偏下，历时约0.01s，一般不超过0.03s，这一过程所形成的初始向量称为室间隔向量；该向量背离某个导联轴时，于心电图相对应的导联可记录到Q波。

Q波是QRS波群中第一个向下的波。

如果QRS波群无正向的R波，仅为一单相负向波，且又不能确认为Q波或S波时称为QS波。

其分类见图1。

图1Q波的分类正常Q波：时限＜0.03s，振幅＜同导联R波的1/4，形态光滑无切迹或顿挫，又称为间隔性Q波（septal Q wave）或生理性Q波；发生于左室面导联且符合V4～V6导联逐渐递深变化规律。

（见图2）图2正常Q波（Ⅱ、Ⅲ、avF、V4～V6导联）异常Q波：时限≥0.03s，振幅≥同导联R波的1/4，形态粗顿或有切迹；或在不应该有Q波的导联中出现；可由各种不同类型的心脏解剖异常引起，也可由一些异常的心电生理变化引起。

（见图3）图3-1异常Q波（Ⅱ、Ⅲ、avF导联）图3-2异常Q波（Ⅱ、Ⅲ、avF导联）异常Q波分为梗死性Q波和非梗死性Q波。

梗死性Q波是由心肌梗死（MI）所致的异常Q波，又称为病理性Q波或坏死性Q波；非梗死性Q波是非心肌梗死疾病所致的异常Q波。

梗死性Q波比非梗死性Q波更宽更深，通常出现在相关的一组导联，常伴有ST-T改变。

目前随着冠状动脉造影检查的普及和病理学研究，对病理性Q波有了更深入的认识。

梗死性Q波的诊断通常倾向为相邻两个关联导联出现时限≥0.03s，振幅≥0.1mv的Q波，除外avR导联。

二、发生机制异常Q波的发生机制包括心肌坏死、炎症和纤维化、心脏转位、心脏激动传导异常等。

梗死性Q波是在冠状动脉病变基础上发生冠状动脉血供急剧减少或中断，使相应心肌严重持久地急性缺血导致坏死；而新近规定心肌缺血引发面积大小不同的心肌坏死都为MI。

MI发生后其部位电活动消失，心室除极前10～30ms心电向量背离梗死部位，心电图上相对应导联形成Q波。

心电图的正常图形解读与异常判读一、什么是心电图？心电图（Electrocardiogram，简称ECG）是利用心脏肌肉在工作时产生的电活动记录下来的一种检查方法。

通过测量心脏在一定时间内产生的电信号，并将其转化为特定的波形图形，可以了解心脏是否存在异常。

二、正常心电图的特征1. P波：P波代表房室结激动传导，通常应该是呈正向并尖锐而对称的波峰。

2. QRS波群：QRS波群代表室性激动传导过程，通常包括一个或多个波峰和凹陷，其中R峰为最高点。

3. T波：T波代表室性肌肉复极化过程，应该是倾斜向上并光滑的。

三、常见异常心电图1. 心率失常心房颤动：心房颤动时，P波消失且心房未能同步收缩。

房室传导阻滞：QRS间期延长或QRS波形变异。

室性早搏：提前出现一个宽大畸形的QRS波群。

2. 心室肥厚左心室肥厚：R波振幅增高、胸前导联的S波深度增加。

右心室肥厚：右胸导联V1中，R波增高或者S波减低。

3. 心脏缺血缺血性ST段改变：ST段抬高或压低超过0.1mV。

心肌梗死：出现持续性ST段抬高和Q波。

4. 心律失常室上性心动过速：心率加快，P波形态正常。

室性心动过速：心率加快，QRS波形畸形。

5. 其他异常电解质紊乱：如低钾、低钙、低镁等可以引起T波改变。

药物影响：某些药物（如洋地黄类）可引起心电图异常。

四、专业判读与建议对于一份心电图的判断需要由专业医生进行，以下是一般的建议：1. 结合临床情况综合分析。

2. 判断是否存在临床症状和体征。

3. 检查患者的基础资料，如年龄、疾病史等。

4. 结合其他辅助检查结果，如心肌酶谱、心脏超声等。

五、心电图的应用心电图不仅可以用于判断患者的疾病情况，还可以应用于其他方面：1. 心电监测：可以实时监测患者的心电活动，对病情进行及时评估。

2. 心律失常诊断与治疗：通过心电图的分析，确定异常节律类型，并采取相应的治疗措施。

3. 评估药物疗效：观察药物对心脏电活动的影响，调整治疗方案。

常见异常心电图诊断标准一. 心肌梗塞1.基本图形：a①坏死Q波，时间＞0.04秒，深度＞1/4R。

②损伤性ST段抬高，弓背向上。

③缺血性T波改变。

2.心电图演变过程：起病数小时之内，可无异常或仅出现高耸T波。

起病数小时之后，ST段明显抬高呈弓背向上，ST段与T波融合形成单向曲线。

数小时至两天左右，出现病理性Q波，此为急性期改变，病理性Q波永久存在（偶可见Q波消失）。

抬高的ST段可持续数天至两周左右后，恢复至基线水平，T波可以低平或倒置，此为亚急性期的改变。

起病数周数月之后，T波呈V行倒置，倒置的T波可永久存在，或在数月至数年后恢复正常。

3.心电图定位：前间壁V1---V3下壁ⅡⅢ avF广泛前壁V1---V5高侧壁Ⅰ avL前侧壁V5—V7 Ⅰ avL二. 慢性冠状动脉供血不足心电图表现1. T波变化，最早TV1＞TV5，然后T波低平（T＜1/10R)、双向、甚至倒置（QRS波群不以R为主可以倒置，如Ⅲ,A VR,V3R,V1，V2可倒置）。

2. ST段下移超过0.05mv（除A VR）。

3. 出现心律失常，传导阻滞。

4. QT间期延长（正常心率者QT间期0.36~0.44秒）。

三. 房性早搏：1. 提早出现房性P’波，形态与窦性不同。

P’-R间期≥0.12秒。

2. 房性P’波之后有正常形态的QRS波群，T波与QRS波的主波一致。

3. 不完全代偿间歇。

四. 交界区早搏1. 提前出现的QRS波群，形态基本正常。

2. P’波有三种可能：①先有逆行P’波（即倒置的P波），再有QRS波群，但此P’-R间期＜0.12秒②先有QRS波群然后有逆行P’波，此R’-P间期＜0.20秒③只有QRS波群而无P’波。

3. 交界区早搏的T波与QRS波群主波一致。

4. 完全代偿间歇。

五. 室性早搏1. 提早出现宽大畸形的QRS波群，前无P波。

2. QRS波群时间≥0.12秒。

.3. T波与QRS波群主波方向相反。

4. 完全代偿间歇。

心电图波形的基本特征及其临床意义分析心电图波形是临床上用于评估心脏功能和诊断心血管疾病常用的非侵入性检查手段。

通过观察心电图波形的基本特征，我们可以判断心脏的电传导情况、心律和心肌梗死等心脏病变的存在与程度。

下面将对心电图波形的基本特征及其临床意义进行分析。

1. P波：P波是由心房除极产生的电势波。

正常情况下，P波应呈现一个正向的、圆顶和圆底的形态。

P波的持续时间通常在0.08秒以内，高度在2.5毫伏左右。

异常P波可能表现为延长、增高或变形，这可能是心房扩大、心肌梗死或传导异常的表现。

2. PR间期：PR间期是指P波开始到QRS波群起始的时间间隔，反映了心脏房室传导时间。

正常PR间期在0.12-0.20秒之间。

若PR间期延长可能表明房室传导延迟，如房室传导阻滞。

若PR间期缩短可能表明房室旁道传导。

3. QRS波群：QRS波群用于评估心室的除极情况。

QRS波群通常应该小于0.12秒，呈现一个向下的Q波、一个向上的R波和一个向下的S波。

QRS波群的增宽可能表明室内传导系统的异常，如束支传导阻滞。

而QRS波群增高可能是心机梗死的表现。

4. ST段：ST段在QRS波群结束到T波开始之间。

ST段的形态通常应该是水平或稍微上斜的。

若ST段呈现抬高或下降的情况可能是心肌缺血或损伤的表现。

5. T波：T波代表心室的复极过程。

T波应该是圆顶和圆底的，与QRS波群形态相反。

正常情况下，T波的振幅不应该超过QRS波群振幅的一半。

异常T波可能表明心绞痛、心肌梗死或电解质紊乱等疾病的存在。

6. QT间期：QT间期是指心室起搏至复极的完全过程，它是室颤和室速的易感性指标。

正常情况下，QT间期在男性小于0.44秒，女性小于0.46秒。

若QT间期延长可能会导致心室心律失常的风险增加。

通过对心电图波形的基本特征进行观察和分析，我们能够了解心脏的除极传导情况、心律状态以及心肌的缺血和损伤情况。

这对于诊断心血管疾病和制定个体化的治疗计划具有重要意义。

心电图波形图示与心脏健康评估心电图（Electrocardiogram，简称ECG）是一种常用的非侵入性检查方法，通过记录心脏产生的电活动，描绘出心脏各个部分的工作状态和节律。

在心电图中，波形图示能够提供很多关于心脏健康的信息，帮助医生进行心脏评估和诊断。

下面对常见的心电图波形图示进行介绍，以及这些波形图示与心脏健康之间的关系。

1. P波：P波是心脏起搏点窦房结发出的电信号在心房肌细胞间传导引起的一种电流。

正常情况下，P波的形态应为正弦波状，代表心房收缩。

2. QRS波群：QRS波群由心室除极引起的复合波形，包括Q波、R波和S波。

其中R波是高峰，代表心室肌肉收缩；Q波和S波则代表不同方向的电流传导。

正常情况下，QRS波群的波峰和波谷应逐个出现，并有一定的时间间隔。

3. T波：T波表示心室肌肉复极的电活动。

正常情况下，T波应呈现正向，挺拔而对称的特征。

T波异常常常与心脏电解质失衡、缺血等病理情况有关。

4. ST段：ST段是从QRS波群的尖端到T波起始的水平段。

正常情况下，ST段应该是等电位线，若出现ST段抬高或压低的现象，可能意味着心肌缺血、损伤等问题。

根据心电图波形的特征，医生可以初步判断患者的心脏健康情况，并进一步对疾病进行评估和诊断。

1. 心律失常：心电图可以帮助医生检测出心脏的节律异常。

例如，房颤是一种常见的心律失常，心电图波形图示会出现无规律的P波和不规则的QRS波群。

此外，心动过速、心动过缓等心律失常也可以通过心电图波形图示来进行诊断。

2. 缺血性心脏病：心电图波形图示能够显示出心肌缺血的特征。

典型的心肌缺血表现为ST段压低或抬高，T波倒置等。

这些异常表现可能是冠状动脉疾病引起的心肌供血不足的结果。

3. 心肌梗死：心肌梗死是心肌严重缺血导致的心肌细胞坏死。

心电图波形图示对于心肌梗死的诊断非常重要。

心肌梗死通常表现为ST段抬高，伴有Q波出现。

这些异常表现与心肌细胞死亡和损伤直接相关。

4. 心肌肥厚：心电图波形图示还可以帮助评估心肌肥厚的程度。

病理性q波常见原因心电图特征病理性Q波是心电图中的一种特征性改变，通常表示心肌梗死或其他心脏病变的存在。

病理性Q波的出现往往与心肌缺血、缺血性心肌病变或心肌梗死相关。

在心电图上，病理性Q波的特征是波形深而宽，持续时间超过0.04秒，振幅超过0.1毫伏。

本文将介绍病理性Q波的常见原因和心电图特征。

病理性Q波的常见原因包括心肌梗死、心肌炎、心肌病、心肌肥厚、冠状动脉疾病等。

其中，心肌梗死是最常见的原因，它是由于冠状动脉疾病引起的心肌缺血、缺血性坏死所致。

心肌梗死后，受累心肌细胞发生坏死和纤维化，导致心肌电活动发生改变，形成病理性Q波。

其他常见原因包括心肌炎引起的心肌病变、心肌肥厚导致的心肌电活动改变等。

在心电图上，病理性Q波的特征是波形深而宽，持续时间超过0.04秒，振幅超过0.1毫伏。

病理性Q波通常出现在ST段之后，是由于心肌梗死或其他心肌损伤导致的心肌细胞坏死和纤维化所致。

病理性Q波的形成是心肌损伤的直接反映，因此在心电图上具有重要的诊断意义。

除了波形特征外，病理性Q波的出现还具有以下特点：1. 导联特异性：病理性Q波通常出现在受累导联上，如前壁心肌梗死可出现在V1-V4导联，下壁心肌梗死可出现在Ⅱ、Ⅲ、aVF导联。

2. 时间特性：病理性Q波持续存在，不随心动周期而改变。

3. 伴随ST段和T波改变：病理性Q波常常伴随着ST段抬高或压低、T波倒置等改变，这些改变反映了心肌梗死或心肌损伤的程度和范围。

4. 临床特征：病理性Q波的出现往往与临床症状和体征相一致，如心绞痛、心肌收缩力减弱、心功能不全等。

需要指出的是，有时正常人的心电图上也会出现Q波，但通常是浅而窄、持续时间短暂，不伴随临床症状和体征。

因此，在临床上应结合病史、临床症状、体征和其他辅助检查进行综合分析，以确定病理性Q波的意义。

总之，病理性Q波是心电图中常见的病变特征，主要与心肌梗死或其他心肌病变有关。

了解病理性Q波的常见原因和心电图特征对于心脏疾病的诊断和治疗具有重要的临床意义。

心电图异常波形分析与识别心电图是一种反映心脏电活动的图形，对于诊断心脏疾病具有重要价值。

在正常情况下，心电图的波形呈现规律且有规律的变化。

然而，有些心电图呈现异常波形，可能是病理性的信号，需要进行及时分析与识别。

心电图异常波形分析与识别是通过对心电图波形进行分析，判断是否存在异常信号，并进一步辨别异常信号的类型和特征。

这种分析的目的是发现心脏疾病、心律失常、心肌缺血等疾病的预警信号，为医生提供诊断和治疗的参考。

常见的心电图异常波形包括以下几种：1. 心律失常波形：心律失常是指心脏搏动节律的异常变化，包括心动过快（心律过速）、心动过慢（心律过缓）、心律不齐、室上性心律失常、室性心律失常等。

心律失常波形的特征是心电图上R波的形态、R-R间期的变化以及QRS波群的宽窄等。

2. 心肌缺血波形：心肌缺血是指心肌由于供血不足而导致的患处缺氧。

心肌缺血波形的特征是T 波倒置、ST段抬高、ST段压低或出现降低，以及Q波的深度等。

3. 心脏传导阻滞波形：心脏传导阻滞是指心脏搏动的传导系统发生异常，导致心脏节律出现中断或传导延迟。

常见的心脏传导阻滞包括一度房室传导阻滞、二度房室传导阻滞和三度房室传导阻滞。

心脏传导阻滞波形的特征是P波或QRS波群缺失、P波和QRS波群之间的时间间隔延长等。

对于心电图异常波形的分析与识别，需要依靠计算机辅助技术和专业医生的经验判断。

近年来，人工智能技术在心电图异常波形分析与识别方面取得了较大的进展。

通过使用深度学习和模式识别算法，研究人员可以将大量的心电图数据输入计算机模型，从中学习和挖掘出心电图异常波形的规律和特征，进一步提高识别的准确率和效率。

除了计算机辅助技术，医生的经验和专业知识仍然是心电图异常波形分析与识别的重要依据。

医生需要对心电图数据进行系统的观察和分析，结合患者的病史、临床表现和其他辅助检查结果，综合判断和确定心电图异常的类型和严重程度。

因此，医生的专业培训和经验积累对心电图异常波形分析与识别至关重要，计算机技术的应用只是辅助工具。
