下载文档原格式
钢丝拉拔道次全文共四篇示例，供读者参考第一篇示例：钢丝拉拔是一种常用的金属加工工艺，通常用于生产各种类型的金属丝。
钢丝拉拔道次指的是一根钢丝在经过一系列拉拔过程后达到最终的规格和性能要求。
这个过程通常需要经历多个道次，每个道次都会对钢丝的形状、尺寸、结构和性能进行一定程度的改变。
在钢丝拉拔道次中，每个道次都有其特定的功能和作用。
经过拉拔道次可以降低钢丝的直径和截面积，从而实现钢丝的细化和增强。
在每次拉拔中，钢丝的金属晶粒会发生重新排列，结构会变得更加紧密，从而提高了钢丝的强度和硬度。
拉拔还可以改善钢丝的表面质量，减少缺陷和微裂纹，使钢丝更加光滑和均匀。
钢丝拉拔道次的数量和顺序通常是根据钢丝的要求和用途来确定的。
一般来说，拉拔道次越多，钢丝的性能和质量就会越高。
有些特殊要求的钢丝，比如高强度、高硬度、高导电性和高抗腐蚀性的钢丝，可能需要经过数十次甚至上百次的拉拔。
而对于一般应用的普通钢丝，只需要经过几次拉拔就可以满足要求了。
在进行钢丝拉拔道次的过程中，需要注意一些关键的技术和控制点。
首先是拉拔道次的选取和顺序，需要根据钢丝的要求和特性来确定。
其次是拉拔过程中的拉力和速度控制，需要保证拉拔的均匀和稳定，避免出现过大或过小的变形。
还需要注意拉拔模具和设备的保养和维护，保证拉拔过程的顺利进行。
钢丝拉拔道次的质量也受到操作技能和工艺水平的影响。
操作员需要具备一定的技术和经验，熟悉拉拔设备的使用和调整方法，能够准确地控制拉拔过程中的各项参数。
还需要关注拉拔设备的维护和保养，及时发现和处理设备故障，保证拉拔的质量和效率。
钢丝拉拔道次是一项重要的金属加工工艺，对于生产高质量的钢丝具有至关重要的作用。
通过合理的道次设计和严格的工艺控制，可以实现钢丝的细化、增强和改善，满足不同的应用需求。
需要注意操作技能和设备维护，保证拉拔过程的顺利进行和质量稳定。
希望以上内容能够对你理解钢丝拉拔道次有所帮助。
第二篇示例：钢丝拉拔道次是一种常见的金属加工工艺，它主要用于制作钢丝和钢丝绳等产品。

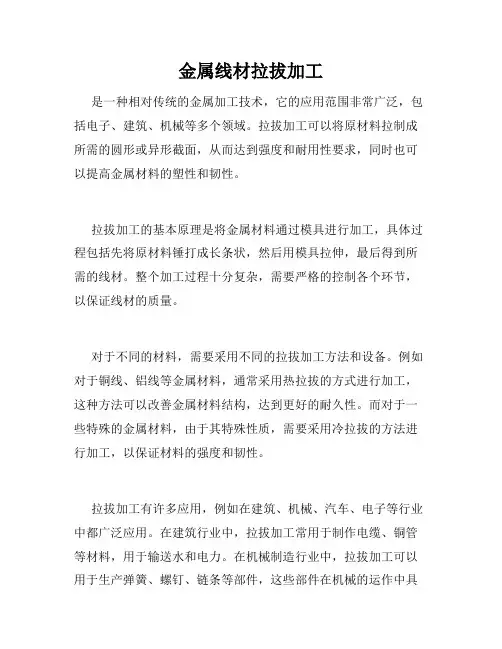

金属线材拉拔加工是一种相对传统的金属加工技术，它的应用范围非常广泛，包括电子、建筑、机械等多个领域。
拉拔加工可以将原材料拉制成所需的圆形或异形截面，从而达到强度和耐用性要求，同时也可以提高金属材料的塑性和韧性。
拉拔加工的基本原理是将金属材料通过模具进行加工，具体过程包括先将原材料锤打成长条状，然后用模具拉伸，最后得到所需的线材。
整个加工过程十分复杂，需要严格的控制各个环节，以保证线材的质量。
对于不同的材料，需要采用不同的拉拔加工方法和设备。
例如对于铜线、铝线等金属材料，通常采用热拉拔的方式进行加工，这种方法可以改善金属材料结构，达到更好的耐久性。
而对于一些特殊的金属材料，由于其特殊性质，需要采用冷拉拔的方法进行加工，以保证材料的强度和韧性。
拉拔加工有许多应用，例如在建筑、机械、汽车、电子等行业中都广泛应用。
在建筑行业中，拉拔加工常用于制作电缆、铜管等材料，用于输送水和电力。
在机械制造行业中，拉拔加工可以用于生产弹簧、螺钉、链条等部件，这些部件在机械的运作中具有非常重要的作用。
在汽车制造中，拉拔加工则可以用于制作汽车零部件，例如变速器零部件、传动轴等。
在电子制造领域，用于制作电子元件的连接线，例如各种类型的电子连接器、绝缘子等。
随着科技的不断发展和金属材料加工技术的不断革新，也不断进行着创新。
比如在电子制造领域，随着互联网和智能化技术的发展，对电子连接器的需求越来越高。
因此，在拉拔加工技术上进行创新，研发更加高品质、高精度、高可靠性的电子连接器材料，成为当前的热门方向之一。
在中，如何保障材料的质量是非常重要的。
要想生产出高质量的金属线材，首先需要优质的原材料，同时也需要先进的加工设备和严密的控制程序。
在加工中，需要进行精细的加工流程控制、原材料控制和质量控制等，以确保产品的质量和稳定性。
总之，是一种广泛应用于各种领域的加工技术，通过不断的技术创新和程序控制，能够生产出高质量、高精度的金属线材，为各行各业提供了优质的材料支持。

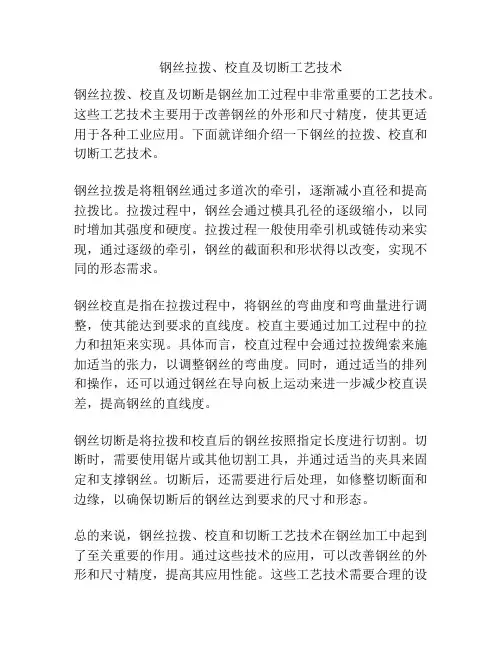

钢丝拉拨、校直及切断工艺技术钢丝拉拨、校直及切断是钢丝加工过程中非常重要的工艺技术。
这些工艺技术主要用于改善钢丝的外形和尺寸精度，使其更适用于各种工业应用。
下面就详细介绍一下钢丝的拉拨、校直和切断工艺技术。
钢丝拉拨是将粗钢丝通过多道次的牵引，逐渐减小直径和提高拉拨比。
拉拨过程中，钢丝会通过模具孔径的逐级缩小，以同时增加其强度和硬度。
拉拨过程一般使用牵引机或链传动来实现，通过逐级的牵引，钢丝的截面积和形状得以改变，实现不同的形态需求。
钢丝校直是指在拉拨过程中，将钢丝的弯曲度和弯曲量进行调整，使其能达到要求的直线度。
校直主要通过加工过程中的拉力和扭矩来实现。
具体而言，校直过程中会通过拉拨绳索来施加适当的张力，以调整钢丝的弯曲度。
同时，通过适当的排列和操作，还可以通过钢丝在导向板上运动来进一步减少校直误差，提高钢丝的直线度。
钢丝切断是将拉拨和校直后的钢丝按照指定长度进行切割。
切断时，需要使用锯片或其他切割工具，并通过适当的夹具来固定和支撑钢丝。
切断后，还需要进行后处理，如修整切断面和边缘，以确保切断后的钢丝达到要求的尺寸和形态。
总的来说，钢丝拉拨、校直和切断工艺技术在钢丝加工中起到了至关重要的作用。
通过这些技术的应用，可以改善钢丝的外形和尺寸精度，提高其应用性能。
这些工艺技术需要合理的设备和操作，同时还需要注意工艺参数的选择和控制，以确保钢丝的质量和工艺效果。
钢丝拉拨、校直和切断是对钢丝进行加工和调整的重要工艺技术，它们在各种工业领域中都有广泛的应用。
下面我们将更详细地介绍这些工艺技术及其重要性。
首先，钢丝拉拨是将粗钢丝经过多道次的牵引和拉拨过程，逐渐减小直径和提高拉拔比。
拉拔过程中，钢丝会通过一系列的模具孔径逐级缩小，使得钢丝的截面积和形状得以改变。
这个工艺能够使钢丝的强度和硬度显著提高，同时改善其表面质量，以适应各种工业领域的需求。
在拉拨过程中，主要使用牵引机或链传动来实现，通过逐级的牵引来改变钢丝的形态和尺寸。

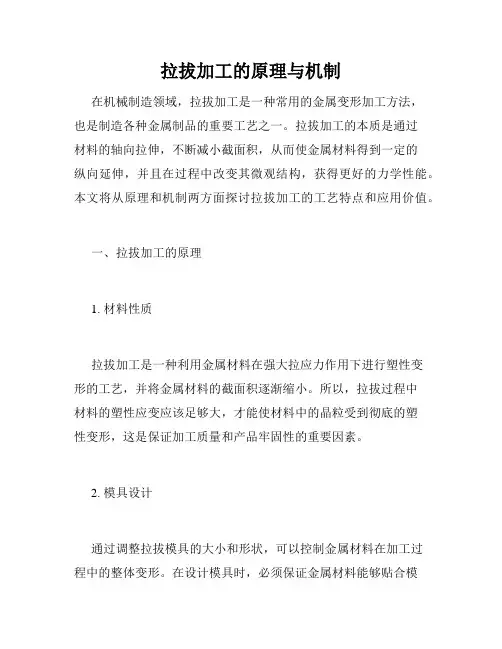

拉拔加工的原理与机制在机械制造领域，拉拔加工是一种常用的金属变形加工方法，也是制造各种金属制品的重要工艺之一。
拉拔加工的本质是通过材料的轴向拉伸，不断减小截面积，从而使金属材料得到一定的纵向延伸，并且在过程中改变其微观结构，获得更好的力学性能。
本文将从原理和机制两方面探讨拉拔加工的工艺特点和应用价值。
一、拉拔加工的原理1. 材料性质拉拔加工是一种利用金属材料在强大拉应力作用下进行塑性变形的工艺，并将金属材料的截面积逐渐缩小。
所以，拉拔过程中材料的塑性应变应该足够大，才能使材料中的晶粒受到彻底的塑性变形，这是保证加工质量和产品牢固性的重要因素。
2. 模具设计通过调整拉拔模具的大小和形状，可以控制金属材料在加工过程中的整体变形。
在设计模具时，必须保证金属材料能够贴合模具表面，并在加工过程中不与模具表面发生滑动，这是避免合金板断裂的关键所在。
此外，适当调整模具表面的表面形状和磨损程度，可以明显改变加工过程中金属材料的形变轨迹和应力分布规律，影响拉伸强度和延展性能。
3. 材料的温度金属材料的塑性和延展性在不同温度下表现出不同的特点。
在触发加工前，需要通过加温或冷却技术将材料置入必要的温度区间，并保持温度的稳定性和一致性，以保证拉拔加工过程不受温度变化的干扰，避免材料裂纹和形变。
二、拉拔加工的机制1. 晶体结构变化材料在拉伸过程中会进行金属晶体的边界移动和实际变化的骨干晶体的扭曲和移动。
在这种情况下，晶界上会产生约束，从而防止晶体继续扭曲和移动。
一定的拉伸应力可以抵消约束，使晶体继续扭曲和移动，因此，晶界实际上充当了内部约束的角色，并有助于材料整体变形。
2. 物理力学影响拉拔过程中的材料变形主要受拉伸力的引导，使截面积不断缩小。
除此之外，加工过程中受到拉力的作用，还会使材料表面和内部发生强烈的拉应力，并影响材料的力学性能和形变机制。
基于这种影响，拉拔加工通常被用来制造需要高拉伸强度和很小延展性的金属制品，例如铜线和钢丝等材料。
丝材拉拔基础知识丝材拉拔是一种常见的金属成型工艺，用于制造丝线、丝绳等产品。
它通过将金属坯料经过一系列的加热和拉伸工序，使其横截面积减小、长度增加，从而得到所需的丝材。
我们需要准备一块金属坯料作为原材料。
这个金属坯料可以是铜、铝、钢等金属材料。
为了使金属坯料能够更容易地进行拉拔，通常会将其加热到一定的温度。
加热后的金属坯料变得柔软，更容易被拉伸。
接下来，我们需要将加热后的金属坯料送入拉拔机中进行拉拔。
拉拔机由多个辊子组成，金属坯料通过这些辊子进行拉伸。
在拉拔的过程中，金属坯料的截面积逐渐减小，长度逐渐增加。
拉拔的过程是逐级进行的，每一级的拉拔都会使金属材料的截面积减小一定比例。
通常情况下，拉拔的次数越多，金属丝的直径就越小。
而拉拔的速度和温度也会影响丝材的质量和性能。
在拉拔的过程中，需要润滑剂的辅助。
润滑剂可以减少金属材料与拉拔机辊子之间的摩擦，防止金属材料被损坏。
同时，润滑剂还能冷却金属材料，使其保持适当的温度。
拉拔完成后，金属材料会变成一根细长的丝材。
这根丝材的直径和长度可以根据需要进行调整。
丝材的表面通常会经过一些处理，如磨光、镀锌等，以增加其耐腐蚀性和美观度。
丝材拉拔是一项需要经验和技术的工艺。
操作者需要掌握合适的温度、速度和润滑剂的使用方法。
同时，拉拔机的性能和辊子的质量也会影响拉拔效果。
丝材拉拔是一项重要的金属成型工艺，广泛应用于各个行业。
它不仅可以制造丝线、丝绳等产品，还可以制造导线、电缆等电气产品。
丝材拉拔工艺的发展，为人们提供了更多的选择和便利。
通过不断改进和创新，丝材拉拔工艺将会在未来发展出更多的应用和发展空间。
丝材拉拔基础知识-概述说明以及解释1.引言1.1 概述丝材拉拔是一种常见的金属加工工艺，通过拉拔操作，可以将金属材料加工成丝状，用于制造各种产品。
丝材拉拔工艺在现代工业中具有广泛的应用，尤其是在制造电线、钢丝、钢筋等产品中起着至关重要的作用。
在丝材拉拔过程中，首先需要将金属坯料加热至合适的温度，使其具备良好的可塑性。
然后，通过拉力将加热后的金属坯料逐渐拉长细化，最终得到所需的丝状产品。
拉拔过程中，可以通过多道次的拉拔操作，逐步减小丝材的直径和增加其长度。
这种拉拔工艺不仅可以提高丝材的强度和硬度，还可以改善其表面质量和尺寸精度。
丝材的拉拔工艺具有一定的技术要求和操作规程。
在拉拔过程中，需要控制好拉力、速度、温度等工艺参数，并通过适当的润滑剂和冷却剂等辅助措施，保证丝材拉拔的顺利进行。
同时，还需要根据不同金属材料的特性，选择合适的拉拔工艺和设备，确保丝材的质量和性能符合要求。
目前，丝材拉拔技术已经相当成熟，并不断得到改进和推广。
随着现代工业的迅猛发展，丝材拉拔工艺在各个行业中的应用越来越广泛。
未来，随着材料科学和加工技术的进一步发展，丝材拉拔工艺将不断提高生产效率和产品质量，满足不断增长的市场需求。
综上所述，丝材拉拔作为一种重要的金属加工工艺，在现代工业中具有广泛的应用前景。
通过掌握丝材拉拔的基础知识，并结合实际应用需求，可以更好地利用这一工艺，提高生产效率和产品质量，推动工业的发展。
1.2文章结构文章结构的安排是为了使读者能够清晰地理解和掌握丝材拉拔的基础知识。
本文分为引言、正文和结论三个部分。
在引言部分，我们将对丝材拉拔的概念进行简要的介绍，并概述本文的目的和结构。
通过引言部分，读者可以了解到本文的主要内容和写作意图。
接下来，我们进入正文部分。
在正文的第一部分，我们将详细介绍丝材的定义和分类。
丝材是指由各种材料制成的细丝，其种类繁多，根据不同的物理和化学性质可分为多种分类。
通过本部分的介绍，读者能够了解不同丝材的特点和应用领域。

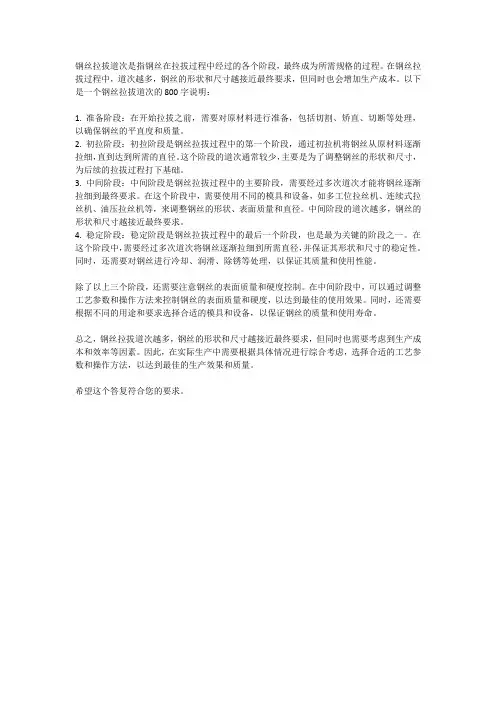

钢丝拉拔道次是指钢丝在拉拔过程中经过的各个阶段，最终成为所需规格的过程。
在钢丝拉拔过程中，道次越多，钢丝的形状和尺寸越接近最终要求，但同时也会增加生产成本。
以下是一个钢丝拉拔道次的800字说明：1. 准备阶段：在开始拉拔之前，需要对原材料进行准备，包括切割、矫直、切断等处理，以确保钢丝的平直度和质量。
2. 初拉阶段：初拉阶段是钢丝拉拔过程中的第一个阶段，通过初拉机将钢丝从原材料逐渐拉细，直到达到所需的直径。
这个阶段的道次通常较少，主要是为了调整钢丝的形状和尺寸，为后续的拉拔过程打下基础。
3. 中间阶段：中间阶段是钢丝拉拔过程中的主要阶段，需要经过多次道次才能将钢丝逐渐拉细到最终要求。
在这个阶段中，需要使用不同的模具和设备，如多工位拉丝机、连续式拉丝机、油压拉丝机等，来调整钢丝的形状、表面质量和直径。
中间阶段的道次越多，钢丝的形状和尺寸越接近最终要求。
4. 稳定阶段：稳定阶段是钢丝拉拔过程中的最后一个阶段，也是最为关键的阶段之一。
在这个阶段中，需要经过多次道次将钢丝逐渐拉细到所需直径，并保证其形状和尺寸的稳定性。
同时，还需要对钢丝进行冷却、润滑、除锈等处理，以保证其质量和使用性能。
除了以上三个阶段，还需要注意钢丝的表面质量和硬度控制。
在中间阶段中，可以通过调整工艺参数和操作方法来控制钢丝的表面质量和硬度，以达到最佳的使用效果。
同时，还需要根据不同的用途和要求选择合适的模具和设备，以保证钢丝的质量和使用寿命。
总之，钢丝拉拔道次越多，钢丝的形状和尺寸越接近最终要求，但同时也需要考虑到生产成本和效率等因素。
因此，在实际生产中需要根据具体情况进行综合考虑，选择合适的工艺参数和操作方法，以达到最佳的生产效果和质量。
希望这个答复符合您的要求。
钢丝拉拔磷化技术研究关键词：钢丝；化学磷化；拉拔；电解磷化钢丝表面的润滑涂层在钢丝拉拔时会起到很重要的作用，质量好的润滑涂层不仅可以减少拉拔时与拉丝模具摩擦系数，还能保证钢丝拉拔后钢丝表面的质量。
特别是当钢丝在高速拉拔时，好的润滑载体是极为重要的，因为润滑涂层可以降低钢丝与模具之间产生的温度、减少模具的磨损、提高工作效率、提高钢丝的性能和减少钢丝表面刮伤。
目前，多采用磷化工艺对钢丝表面进行拉拔前的预处理。
磷化是钢丝基体与磷化液反应生成一层磷化膜，这种磷化膜是由一些微小的晶体组成具有一定的粗糙度[1]，可以为作为润滑涂层的载体，能大大提高润滑涂层的质量。
所以，钢丝的拉拔磷化工艺越来越受到广大科研工作者的重视。
一、磷化膜的形成机理、特性与性质（1）磷化膜的形成机理当Fe与H+反应后会消耗该活性点微区的大量H+，由于电离的H+补给量小于该活性微区的消耗量，必将导致该活性点微区的PH升高。
该活性微区周围的Mn2+、Ca2+、Zn2+、Fe2+与PO43+很容易达到不溶性磷酸盐的溶度积，生成带有四个结晶水磷酸盐晶体，并以此微区为中心不断向周围形成连续的晶体，最终在钢丝表面形成一层连续均匀的磷化膜。
（2）磷化膜的特性磷化膜是由Me3（PO4）2·4H2O和Me2Fe（P04）2·4H2O组成。
以锌系磷化液为例；Me 3（P04）2·4H2O和Me 2Fe（P04）2·4H2O分别为Zn3（P04）2·4H20和Zn2Fe（P04）2·4H20前者称为H相，后者称之为P相，H相为棒状晶体，继续磷化时层结构变为层状结构。
H相在PH为8～10的条件下与皂液中的硬脂酸钠生成一层润滑性很好的硬脂酸锌；硬脂酸锌具有很好的吸附性、延展性、润滑性。
P相是球状多孔性的晶体，结构比较疏松。
不利于皂化反应，只利于对皂化液的吸附。
在钢丝的磷化时我们需要较多H相的生成，因为它具有优异的延展性、吸附性、润滑性。
第四章 钢丝的拉拔钢帘线的单丝，从Ф5.5mm 的盘条经过干式的粗拉、中拉和湿式的细拉，一直拉到ФO.15～ФO.38mm ，所以钢丝的拉拔是钢帘线生产最基本的工艺。
自1880年制成了“纵列式拉丝机”实现了拉丝生产连续化，到本世纪20年代发明了硬质合金拉丝模以及润滑剂的改善，拉拔工艺日趋成熟，实现了稳定的连续化拉丝生产。
近一、二十年，国内外拉丝技术又有很大发展。
出线速度已高达25M ／s 和30M ／s 。
随着微机技术的普及应用，拉丝机的自动化水平大为提高，例如KOCH 公司的直线式拉丝机配备的电脑专家系统中，可储存100套拉丝工艺参数，随时可以调用，实现了监控，故障诊断，在线调整一体化。
由于线材的质量和性能不断提高，可将Ф5.5线材一次拉拔为Ф1.3mm 的半成品钢丝，总压缩率达94.41％，并可减少一次热处理。
另外在拉丝模和润滑剂方面也相应地有了很大发展。
第一节 钢丝拉拔基本原理钢丝拉拔理论是金属压力加工原理的一部分，拉拔的目的是将粗截面的线材通过模孔拉制成所需形状和尺寸的钢丝，同时要满足标准规定的性能和质量的要求，尤其是力学性能的要求。
众所周知，金属所以能够进行拉拔是因为各种金属都具有不同程度的塑性。
所谓塑性即金属在外力作用下，产生永久变形而不破裂的能力。
由于金属的组织和化学成分的不同，金属能够承受的拉拔变形程度也不尽相同。
拉拔理论研究不同组织和成分的金属，在拉拔中产生变形和应力分布的特点，拉拔过程中不均匀变形产生的原因和残余应力造成的后果，拉拔后金属组织和性能的变化规律，拉拔力和抗拔功率的计算方法并分析其影响因素，从而利用金属塑性，正确拟定拉拔工艺，合理使用拉丝设备，改革旧的工 艺制度，提高产品质量，降低成本，提高生产率。
限于篇幅，本章只能对上述有关内容作一些简单的阐述。
应力一、金属的塑性变形 σ1.金属的变形和断裂金属在外力作用下，随着应力的增加，可先后发生弹性变形、塑性变形，直至断裂。
拉拔加工中的拉拔速度和拉拔力控制在金属成形加工方式中，拉拔加工是一种基础性的加工方式，常用于制作线材、钢丝、铝棒、铜杆等细长型材料。
在拉拔加工过程中，拉拔速度和拉拔力是决定产品质量和生产效率的两个重要因素。
本文将从这两方面探讨拉拔加工过程中的控制方法和技术。
拉拔速度控制拉拔速度是指单位时间内拉拔过的长度。
拉拔速度的控制直接影响着产品的质量和生产效率。
过快的拉拔速度容易导致材料断裂或拉伸度不够，而过慢的拉拔速度会延长生产周期，降低生产效率，同时也容易产生较大的拉拔力，对机器设备造成潜在的损害。
在拉拔加工过程中，拉拔速度的控制需要注意以下几个方面：1. 设定合理的拉拔速度根据材料的性质和加工要求，设定合理的拉拔速度。
常用的拉拔速度比较简单的计算方法为：V=πdN÷1000，其中V为拉拔速度（单位：m/min），d为钢坯直径（单位：mm），N为主轴转速（单位：r/min）。
当然，实际生产中还需要根据机器设备的具体情况进行调整和测试。
2. 平稳均匀的拉拔速度控制拉拔速度应尽量保持平稳均匀，避免过快或过慢的情况发生。
在拉拔过程中，应逐渐调整机器设备，避免出现对材料冲击的情况，同时要注意随时检测和调整。
3. 控制温度在拉拔加工中，温度也是一个非常重要的因素。
适当的温度可以降低塑性变形阻力，降低拉拔力，提高拉拔速度，同时还可以减少生产中的缺陷和较大的变形。
因此，在拉拔加工过程中应控制好材料的温度，做到温度的稳定和均匀。
拉拔力控制拉拔力是指拉拔加工过程中所需的力量大小，即为拉拔材料时所需的力。
拉拔力的大小直接决定了机器设备的负荷能力，过大的拉拔力会导致设备的老化和报废，过小的拉拔力则会影响到拉拔效果和质量。
因此，在生产过程中，拉拔力的合理控制是至关重要的。
在实际生产中，可以采取以下几种方法控制拉拔力：1. 选择合适的设备不同的机器设备坚固程度不同，其承受拉拔力的大小也不同。
因此，在购买设备时需要选择能够承担所需拉拔力的设备，并且对设备的使用进行妥善的维护和保养，避免产生过大的拉拔力产生设备老化和报废。
焊条生产工艺一、焊条制造工艺特点焊条制造工艺就是按焊条配方的设计要求制备涂料和焊芯，并把涂料涂敷在焊芯上，使之达到规定的形状、尺寸，经烘干成为焊条的一种手段。
焊条品种型号复杂，规格尺寸多，质量要求严，在制造上具有生产周期短，连续作业性强，产量大的特点，所以要生产出一种优质焊条，除了有最佳的焊条配方设计、正确地选用原材料外，还必须有与之相应的制造工艺、装备和严格的检查测试手段。
二、焊条制造工序焊条制造过程，须经多道工序，归纳起来主要有以下七大工序：1、焊芯的加工（去锈、拉拔、核直切断）；2、焊条药皮原材料的制备（粉碎、筛粉）；3、水玻璃的制备与调配；4、焊条涂料的配制；5、焊条的压涂成形；6、焊条烘干及包装；7、焊条成品的检验。
第二节钢丝的拉拔工艺1、用剥壳机的弯曲导轮及钢丝轮刷剥离盘条氧化皮。
2、用点焊机焊接好条头。
3、在拔丝机上，按下列压缩比拉拔不同规格的焊芯丝：单位：mm直径允许误差为±0.02mm。
注：模心尺寸可按实际情况变动。
4、拉丝模具：模坯尺寸φ23×H20mm，材质YG8。
5、拉拔用润滑剂可采用常熟市汪桥化工厂的无酸洗拉丝润滑剂。
6、注意拉丝表面质量，当发现焊丝表面粘附润滑剂增多时，需及时更换拉丝模等。
7、使用轧尖机时，要逆方向向轧尖机轧辊内送条，绝不允许顺方向使用，以防止出危险。
第三节钢丝校直及其切断工艺一、钢丝的校直钢丝的校直是利用金属多次反复连续的塑性变形而达到校直的目的。
校直是在高速旋转（一般转速在6000r/min以上）的校直筒完成的。
在高速旋转的校直筒中，校直筒旋转轴线上交错排列着数个（一般为3～7个）用耐磨金属（常用铸铁或硬质合金）制成的校直块，通过对校直块的位置调整，使钢丝矫枉过正，在高速旋转的条件下，随着焊丝的前进，钢丝经受多次反复的塑性变形而使钢丝校直。
其校直原理如图1所示。
图1 钢丝校直原理图钢丝的校直质量主要取决于校直块位置的调整、校直筒的旋转速度和钢丝的前进速度的合理调配。
拉拔加工中的自动化控制和智能化生产技术拉拔是金属加工中常用的一种工艺方法，它可以通过不断减小金属截面积来达到所需尺寸和形状。
在拉拔过程中，一些关键参数如拉拔速度、温度和拉拔力需要被准确地控制。
随着技术的发展，自动化控制和智能化生产技术已经开始在拉拔加工中得到更广泛的应用。
1. 自动化控制在拉拔加工中的应用自动化控制是将传感器、执行元件和控制器等设备组合起来，实现自动化生产流程的过程。
在拉拔工艺中，采用自动化控制可以有效提高生产效率和质量。
自动化的拉拔生产线通常包括颗粒物料输送系统、预处理设备、拉拔机、自动切割机和包装机等。
利用自动化装置，可以实现从金属材料进厂开始到制成成品的整个生产过程的自动化控制。
例如，我们可以将金属原料置于进料口，自动输送机械将其送入预处理设备进行冷却、切割、清理等处理，并将处理后的材料输送至拉拔机进行加工处理。
然后，利用控制器准确控制拉拔速度、温度、拉拔力等参数，使拉拔制程在高精度的控制下稳定运行。
最后，自动切割机将拉拔后的材料按照要求切割成相应长度，再经过包装机打包包装成成品。
2. 智能化生产技术在拉拔加工中的应用随着智能制造技术的不断发展和成熟，智能化生产技术已经在各个领域中广泛应用。
在拉拔加工中，智能化技术可以通过人工智能、机器视觉等技术手段，充分利用传感器、控制器等智能化设备，实现拉拔加工过程中系统的数据采集、数据分析和自主控制等。
智能化技术可以让生产线具有高度自适应性和可编程性。
当出现异常情况时，例如金属材料弯曲、材料损伤等意外情况，系统可以及时地调整拉拔速度、拉拔力等参数，从而保证产品的质量。
另外，智能化技术还可以对生产工艺进行分析和优化，找出生产过程中的瓶颈和短板，进一步提高生产效率和优化生产流程。
3. 自动化控制和智能化生产技术的优势与传统的手工操作相比，自动化控制和智能化生产技术具有以下优势：- 提高了生产效率。
利用自动化控制和智能化技术，不仅可以大大降低生产周期，还可以通过最优生产方式实现高效的生产流程。
金属丝拉拔的原理及条件：在拉拔力的作用下将盘条或线坯从拉丝模的模孔拉出，以生产小断面的钢丝或有色金属线的金属塑性加工过程。
各种金属及合金的不同断面形状和尺寸的金属丝都可以采用拉拔生产。
拉出的丝，尺寸精确，表面光洁，且所用拉拔设备和模具简单，制造容易。
在拉拔过程中，作用于出模口处被拉拔金属丝单位横断面积上的拉拔力的拉拔应力σ1。
为了使金属在模孔内发生塑性变形，拉拔应力σ1必须大于模孔内变形区中金属的变形抗力σT;而为了防止金属丝出模孔后继续变形被拉细或拉断从而破坏稳定的拉拔过程，拉拔应力σ1必须小于出模孔后的被拉拔金属丝的屈服极限σs，因此实现拉拔过程的条件通常表示为：σT<σ1<σs。
把以与们的比值K称为拉拔过程的安全系数。
经受了冷拉拔的金属丝产生明显的变形硬化，它的屈服极限σs值接近其强度极限σb，在生产中常用σb值代替σs，因此实现拉拔过程的条件也可以表示为σT<σ1<σs;拉拔过程的安全系数K也可用σb与σ1的比值表示。
拉拔过程的安全系数K值一般在1.40～2.0间，K<1.40表示拉拔应力σ1过大，出模孔后的金属丝可能继续变形出现拉细或拉断现象，拉拔过程不稳定;K>2.0说明拉拔应力σ1较小，道次拉拔变形量过小，拉拔道次增多。
在拉拔丝径小于0.05mm的超细金属丝时，穿模困难，为了提高拉拔过程的稳定性、减少拉断及穿模次数、提高拉拔生产效率，可采用安全系数K 值大于2.0。
金属丝拉拔的分类：按拉拔时金属的温度分，在再结晶温度以下的拉拔是冷拔，在再结晶温度以上的拉拔是热拔，在高于室温低于再结晶温度的拉拔是温拔。
1.冷拔是金属丝、线生产中应用最普遍的拉拔方式。
2.热拔时，金属丝进入模孔前要加热，主要用于高熔点金属如钨、钼等金属丝的拉拔。
3.温拔时，金属丝也需要通过加热器加热到指定范围的温度才进入模孔进行拉拔，主要用于锌丝、难变形的合金丝如高速钢丝、轴承钢丝的拉拔。
钢丝在拉拔过程中能量分析及理论应用的开题报告
题目：钢丝在拉拔过程中能量分析及理论应用
1.研究背景
钢丝是一种常用的金属材料，具有高强度、耐磨、耐腐蚀等优良性能，广泛应用于建筑、桥梁、汽车、电力等领域。
拉拔是钢丝生产过程中的一种关键技术，其主要作用是通过拉伸使钢丝的直径逐渐减小，同时提高其强度和延展性。
然而，拉拔过程中涉及到能量转换、损失等问题，因而需要对拉拔过程中的能量分析及理论应用进行研究。
2.研究内容
本文将针对钢丝在拉拔过程中的能量分析及理论应用进行研究，具体内容包括：
（1）拉拔过程中的能量分析：对拉拔过程中能量转换、消耗等问题进行分析与研究，探讨钢丝在拉拔过程中能量的变化规律及其影响因素。
（2）拉拔过程中的能量损失分析：研究拉拔过程中存在的能量损失问题，探讨损失的原因及如何减少能量损失。
（3）理论应用研究：将能量分析及能量损失分析的结果应用于拉拔生产中，探讨其对拉拔生产效率及质量的影响。
3.研究方法
为了达到以上研究内容，本文将采取实验研究和理论模拟两种研究方法。
具体方法如下：
（1）实验研究：对拉拔过程中的能量消耗等问题进行实验测量，同时对不同参数下的能量变化规律进行比较分析。
（2）理论模拟：通过数值模拟、计算机仿真等手段，对拉拔过程中的能量变化规律进行模拟与分析。
4.研究意义
通过对钢丝在拉拔过程中的能量分析及理论应用的研究，本文可以探讨拉拔生产中的能量变化规律与消耗情况，为拉拔生产的优化提供理论依据。
同时，本文可以为相关领域的研究提供参考，推动钢材产业的发展。
